传感器动态特性的性能指标

传感器动态和静态主要技术指标技术指标是表征一个产品性能优劣的客观依据。

看懂技术指标，有助于正确选型和使用该产品。

传感器的技术指标分为静态指标和动态指标两类。

静态指标主要考核被测静止不变条件下传感器的性能，具体包括分辨力、重复性、灵敏度、线性度、回程误差、阈值、蠕变、稳定性等。

动态指标主要考察被测量在快速变化条件下传感器的性能，主要包括频率响应和阶跃响应等。

由于传感器的技术指标众多，各种资料文献叙述角度不同，使得不同人有不同的理解，甚至产生误解和歧义。

为此，以下针对传感器的几个主要技术指标进行解读：1、分辨力与分辨率：定义：分辨力（ResoluTIon）是指传感器能够检测出的被测量的最小变化量。

分辨率（ResoluTIon）是指分辨力与满量程值之比。

解读1：分辨力是传感器的最基本的指标，它表征了传感器对被测量的分辨能力。

传感器的其他技术指标都是以分辨力作为最小单位来描述的。

对于具有数显功能的传感器以及仪器仪表，分辨力决定了测量结果显示的最小位数。

例如：电子数显卡尺的分辨力是0.01mm，其示指误差为±0.02mm。

解读2：分辨力是一个具有单位的绝对数值。

例如，某温度传感器的分辨力为0.1℃，某加速度传感器的分辨力是0.1g等。

解读3：分辨率是与分辨力相关而且极为相似的概念，都表征了传感器对被测量的分辨能力。

二者主要区别在于：分辨率是以百分数的形式表示传感器的分辨能力，它是相对数，没有量纲。

例如上述温度传感器的分辨力为0.1℃，满量程为500℃，则其分辨率为0.1/500=0.02%。

2、重复性：定义：传感器的重复性（Repeatability）是指在同一条件下、对同一被测量、沿着同一方向进行多次重复测量时，测量结果之间的差异程度。

也称重复误差、再现误差等。

解读1：传感器的重复性必须是在相同的条件下得到的多次测量结果之间的差异程度。

如果测量条件发生变化，测量结果之间的可比性消失，不能作为考核重复性的依据。

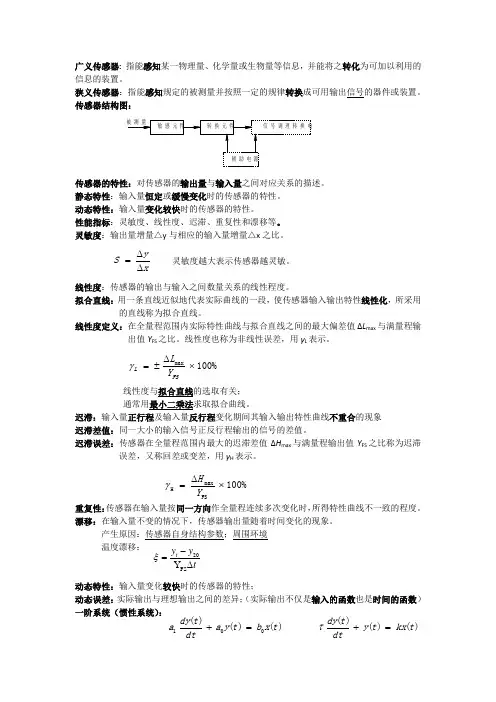

广义传感器:指能感知某一物理量、化学量或生物量等信息，并能将之转化为可加以利用的信息的装置。

狭义传感器：指能感知规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

传感器结构图：传感器的特性：对传感器的输出量与输入量之间对应关系的描述。

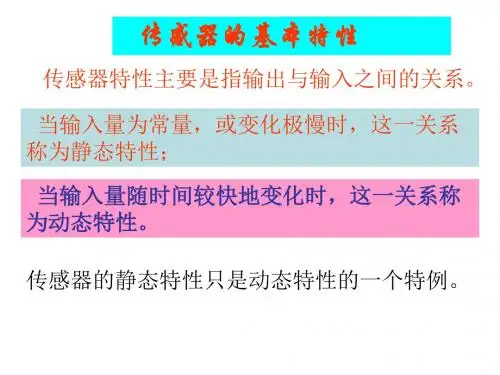

静态特性：输入量恒定或缓慢变化时的传感器的特性。

动态特性：输入量变化较快时的传感器的特性。

性能指标：灵敏度、线性度、迟滞、重复性和漂移等。

灵敏度：输出量增量△y 与相应的输入量增量△x 之比。

灵敏度越大表示传感器越灵敏。

线性度：传感器的输出与输入之间数量关系的线性程度。

拟合直线：用一条直线近似地代表实际曲线的一段，使传感器输入输出特性线性化，所采用的直线称为拟合直线。

线性度定义：在全量程范围内实际特性曲线与拟合直线之间的最大偏差值ΔL max 与满量程输出值Y FS 之比。

线性度也称为非线性误差，用γL 表示。

线性度与拟合直线的选取有关；通常用最小二乘法求取拟合曲线。

迟滞：输入量正行程及输入量反行程变化期间其输入输出特性曲线不重合的现象 迟滞差值：同一大小的输入信号正反行程输出的信号的差值。

迟滞误差：传感器在全量程范围内最大的迟滞差值ΔH max 与满量程输出值Y FS 之比称为迟滞误差，又称回差或变差，用γH 表示。

重复性：传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

漂移：在输入量不变的情况下，传感器输出量随着时间变化的现象。

产生原因：传感器自身结构参数；周围环境温度漂移：动态特性：输入量变化较快时的传感器的特性；动态误差：实际输出与理想输出之间的差异；（实际输出不仅是输入的函数也是时间的函数） 一阶系统（惯性系统）：x y S ∆∆=%100max ⨯∆±=FS L Y L γ%100FSmax H ⨯∆=Y H γ20FS Y t y y t ξ-=∆)()()(t kx t y dtt dy =+τ)()()(001t x b t y a dt t dy a =+时间常数τ具有时间的量纲，反映传感器的惯性的大小。

传感器的动态特性
动态特性是指传感器对于随时间变化的输入量的响应特性。

只要输入量是时间的函数，则其输出量必将是时间的函数。

研究动态特性的标准输入形式有三种，即正弦、阶跃和线性，而经常使用的是前两种。

• 零阶传感器动态特性指标
零阶传感器，其输入量无论随时间如何变化，其输出量的幅值总是与输入量成确定的比例关系，在时间上也不滞后，幅角φ等于零。

所以零阶传感器的动态特性指标就是静态特性指标。

•一阶传感器动态特性指标一阶传感器动态特性指标有：静态灵敏度和时间常数τ。

如果时间常数τ越小，系统的频率特性就越好。

在弹簧阻尼系统中，就要求系统的阻尼系数小，而弹簧刚度要大。

二阶传感器的传递函数：
由于大多数传感器均为二阶系统,所以我们要专门讨论二阶系统的阶跃响应。

根据二阶系统相对阻尼系数的大小，将其二阶响应分成三种情况：既>1时过阻尼； =1时临界阻尼； <1时的欠阻尼。

在一定的值下，欠阻尼系统比临界阻尼系统更快地达到稳态值；过阻尼系统反应迟钝，动作缓慢，所以一般传感器都设计成欠阻尼的，一般取值为0.6~0.8。

传感器主要技术指标及设计技巧一、传感器主要技术指标1.灵敏度：传感器的灵敏度是指输出信号的变化量与输入信号的变化量之间的比例关系。

高灵敏度意味着传感器对输入信号的细微变化更为敏感，能够提供更加准确的测量结果。

2.动态响应：传感器的动态响应是指传感器对于快速变化的输入信号能够产生相应的输出信号的能力。

一个好的传感器应具有较高的动态响应速度，以捕捉到输入信号的瞬时变化。

3.精确度：传感器的精确度是指其输出结果与实际测量值之间的误差程度。

高精确度意味着传感器能够提供更加准确的测量结果。

4.分辨率：传感器的分辨率是指传感器能够分辨出的最小变化量。

高分辨率意味着传感器能够捕捉到更细微的变化。

5.输出线性度：传感器的输出线性度是指传感器输出信号与输入信号之间的线性关系程度。

一个好的传感器应具有较高的输出线性度，以提供更加准确的测量结果。

6.抗干扰性：传感器的抗干扰性是指传感器在外界干扰的情况下能够保持较稳定的工作状态。

高抗干扰性意味着传感器能够减少外界干扰对其测量结果的影响。

二、传感器设计技巧1.选用合适的传感器类型：根据具体的应用需求，选择合适的传感器类型。

不同类型的传感器有不同的特性和适用范围，选用合适的传感器类型能够提高传感器的性能。

2.优化传感器的电路设计：传感器的电路设计是传感器性能的关键因素之一、通过优化电路设计，可以提高传感器的灵敏度、动态响应等性能指标。

3.运用信号处理技术：传感器输出信号往往需要进行信号处理，以提取有用的信息。

运用合适的信号处理技术，可以提高传感器的精确度和分辨率。

4.加强传感器与周围环境的适配：传感器的性能受制于周围环境的影响。

通过考虑传感器与周围环境的适配性，可以减少环境对传感器性能的影响，提高传感器的可靠性和稳定性。

5.采用优质材料和工艺：传感器的材料和工艺对传感器性能起着重要的影响。

采用优质的材料和工艺，可以提高传感器的灵敏度、精确度等指标。

6.进行充分的测试和校准：传感器的性能需要通过测试和校准来验证和调整。

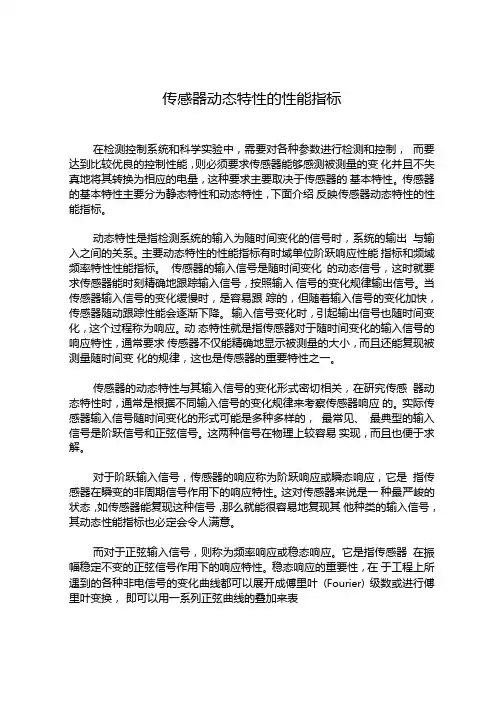

传感器动态特性的性能指标在检测控制系统和科学实验中，需要对各种参数进行检测和控制，而要达到比较优良的控制性能，则必须要求传感器能够感测被测量的变化并且不失真地将其转换为相应的电量，这种要求主要取决于传感器的基本特性。

传感器的基本特性主要分为静态特性和动态特性，下面介绍反映传感器动态特性的性能指标。

动态特性是指检测系统的输入为随时间变化的信号时，系统的输出与输入之间的关系。

主要动态特性的性能指标有时域单位阶跃响应性能指标和频域频率特性性能指标。

传感器的输入信号是随时间变化的动态信号，这时就要求传感器能时刻精确地跟踪输入信号，按照输入信号的变化规律输出信号。

当传感器输入信号的变化缓慢时，是容易跟踪的，但随着输入信号的变化加快，传感器随动跟踪性能会逐渐下降。

输入信号变化时，引起输出信号也随时间变化，这个过程称为响应。

动态特性就是指传感器对于随时间变化的输入信号的响应特性，通常要求传感器不仅能精确地显示被测量的大小，而且还能复现被测量随时间变化的规律，这也是传感器的重要特性之一。

传感器的动态特性与其输入信号的变化形式密切相关，在研究传感器动态特性时，通常是根据不同输入信号的变化规律来考察传感器响应的。

实际传感器输入信号随时间变化的形式可能是多种多样的，最常见、最典型的输入信号是阶跃信号和正弦信号。

这两种信号在物理上较容易实现，而且也便于求解。

对于阶跃输入信号，传感器的响应称为阶跃响应或瞬态响应，它是指传感器在瞬变的非周期信号作用下的响应特性。

这对传感器来说是一种最严峻的状态，如传感器能复现这种信号，那么就能很容易地复现其他种类的输入信号，其动态性能指标也必定会令人满意。

而对于正弦输入信号，则称为频率响应或稳态响应。

它是指传感器在振幅稳定不变的正弦信号作用下的响应特性。

稳态响应的重要性，在于工程上所遇到的各种非电信号的变化曲线都可以展开成傅里叶(Fourier) 级数或进行傅里叶变换，即可以用一系列正弦曲线的叠加来表示原曲线。

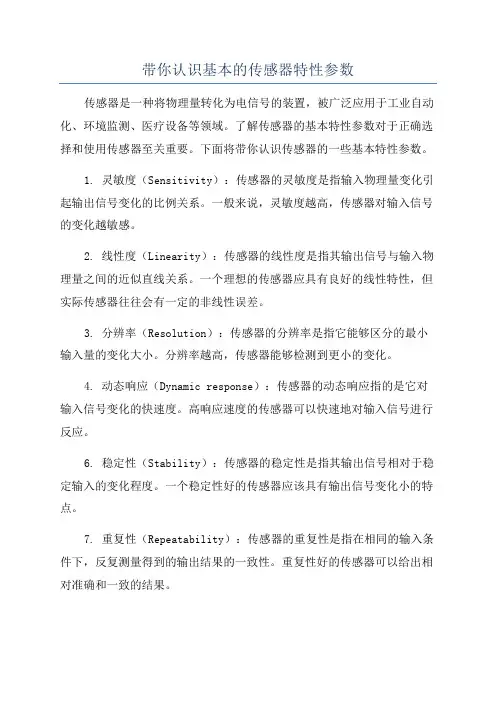

带你认识基本的传感器特性参数传感器是一种将物理量转化为电信号的装置，被广泛应用于工业自动化、环境监测、医疗设备等领域。

了解传感器的基本特性参数对于正确选择和使用传感器至关重要。

下面将带你认识传感器的一些基本特性参数。

1. 灵敏度（Sensitivity）：传感器的灵敏度是指输入物理量变化引起输出信号变化的比例关系。

一般来说，灵敏度越高，传感器对输入信号的变化越敏感。

2. 线性度（Linearity）：传感器的线性度是指其输出信号与输入物理量之间的近似直线关系。

一个理想的传感器应具有良好的线性特性，但实际传感器往往会有一定的非线性误差。

3. 分辨率（Resolution）：传感器的分辨率是指它能够区分的最小输入量的变化大小。

分辨率越高，传感器能够检测到更小的变化。

4. 动态响应（Dynamic response）：传感器的动态响应指的是它对输入信号变化的快速度。

高响应速度的传感器可以快速地对输入信号进行反应。

6. 稳定性（Stability）：传感器的稳定性是指其输出信号相对于稳定输入的变化程度。

一个稳定性好的传感器应该具有输出信号变化小的特点。

7. 重复性（Repeatability）：传感器的重复性是指在相同的输入条件下，反复测量得到的输出结果的一致性。

重复性好的传感器可以给出相对准确和一致的结果。

8. 可靠性（Reliability）：传感器的可靠性是指其在一定的工作条件下能够稳定地工作并保持一定的精度和稳定性的能力。

一个可靠性高的传感器能够长时间稳定地运行。

9. 压力范围（Pressure range）：压力传感器的压力范围指的是它可以正常工作的最小和最大压力值。

在选择压力传感器时，需要根据应用需求选择相应的压力范围。

10. 温度范围（Temperature range）：传感器的温度范围指的是其可以正常工作的最低和最高温度值。

温度范围是非常重要的一个参数，因为温度变化会对传感器的性能和精度产生影响。

传感器的性能指标
1、灵敏度：指沿着传感器测量轴方向对单位振动量输入x可获得的电压信号输出值u，即s=u/x
2、分辨率，这是指输出电压变化量△u可加辨认的最小机械振动输入变化量△x的大小。

为了测量出微小的振动变化，传感器应有较高的灵敏度。

3、使用频率范围：指灵敏度随频率而变化的量值不超出给定误差的频率区间。

其两端分别为频率下限和上限。

为了测量静态机械量，传感器应具有零频率响应特性。

传感器的使用频率范围，除和传感器本身的频率响应特性有关外，还和传感器安装条件有关（主要影响频率上限）。

4、动态范围：动态范围即可测量的量程，是指灵敏度随幅值的变化量不超出给定误差限的输入机械量的幅值范围。

在此范围内，输出电压和机械输入量成正比，所以也称为线性范围。

动态范围一般不用绝对量数值表示，而用分贝做单位，这是因为被测振值变化幅度过大的缘故，以分贝级表示使用更方便一些。

5、相移：指输入简谐振动时，输出同频电压信号相对输入量的相位滞后量。

相移的存在有可能使输出的合成波形产生崎变，为避免输出失真，要求相移值为零或Π，或者随频率成正比变化。

6、环境条件：包括对工作温度，环境温度、电磁场屏蔽等要求。

下表将M3000系统的振动传感器的特性及优缺点作一归纳：
采样及量化误差：模拟信号离散采样过程即模/数（A/D）转换的过程，包括采样、量化、编码等内容。

传感器的主要参数特性传感器是一种用于感知和检测环境中其中一种物理量或者化学量并将其转化为可用的电信号或其他形式的输出信号的装置。

传感器的性能指标是评价传感器性能优劣的重要指标，是选择合适传感器的依据。

下面主要介绍传感器的主要参数特性。

1.精度：精度是指传感器输出值与被测量实际值之间的偏差。

它是传感器性能评价的重要指标之一、精度高的传感器能够准确地测量被测量物理量，并提供准确的输出信号。

传感器的精度取决于多个因素，包括传感器的设计、材料、电子电路和校准方法等。

2.灵敏度：灵敏度是指传感器输出的信号变化量与被测量物理量变化量之间的关系。

灵敏度高的传感器能够感知微小的物理量变化，并将其转化为较大的输出信号。

传感器的灵敏度取决于传感器的物理结构和电子电路设计等因素。

3.响应时间：响应时间是指传感器从接收到输入信号到产生输出信号所需的时间。

响应时间短的传感器能够及时响应被测量物理量的变化，并提供实时的输出信号。

响应时间取决于传感器的物理结构、材料和信号处理电路等。

4.动态范围：动态范围是指传感器能够测量的最小和最大物理量之间的范围。

动态范围越大，传感器能够测量的物理量范围越广。

传感器的动态范围取决于传感器设计、电子电路和信号处理算法等。

5.噪声：噪声是指传感器输出信号中与被测量物理量无关的随机波动。

噪声会降低传感器的测量精度和灵敏度。

传感器的噪声来自多个因素，包括电子电路、传感器材料和环境干扰等。

6.温度特性：温度特性是指传感器输出信号与温度变化之间的关系。

温度特性表征了传感器在不同温度下的测量性能。

温度特性取决于传感器的设计、材料和温度补偿电路等。

7.稳定性：稳定性是指传感器输出信号在长期使用过程中的变化程度。

稳定性好的传感器能够保持较为稳定的输出信号，不受环境变化和时间的影响。

8.重复性：重复性是指传感器对于相同的输入信号，在不同的测量条件下多次测量所得到的输出信号之间的一致性。

重复性好的传感器能够提供稳定且一致的输出信号。
