拖式混凝土输送泵的泵送部分设计

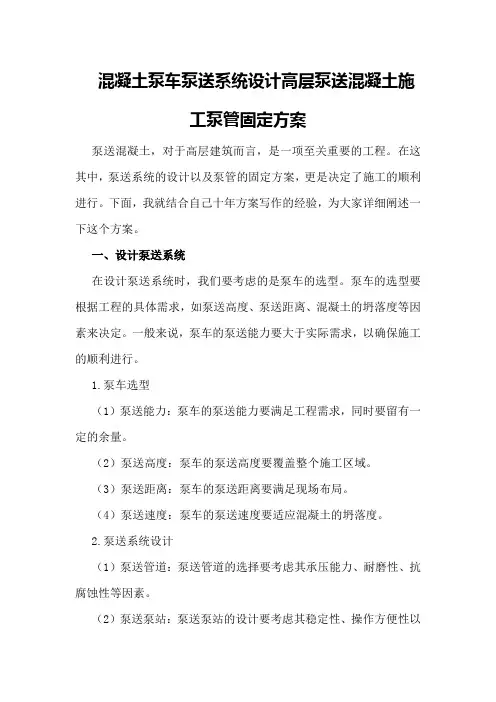

混凝土泵车泵送系统设计高层泵送混凝土施工泵管固定方案泵送混凝土，对于高层建筑而言，是一项至关重要的工程。

在这其中，泵送系统的设计以及泵管的固定方案，更是决定了施工的顺利进行。

下面，我就结合自己十年方案写作的经验，为大家详细阐述一下这个方案。

一、设计泵送系统在设计泵送系统时，我们要考虑的是泵车的选型。

泵车的选型要根据工程的具体需求，如泵送高度、泵送距离、混凝土的坍落度等因素来决定。

一般来说，泵车的泵送能力要大于实际需求，以确保施工的顺利进行。

1.泵车选型（1）泵送能力：泵车的泵送能力要满足工程需求，同时要留有一定的余量。

（2）泵送高度：泵车的泵送高度要覆盖整个施工区域。

（3）泵送距离：泵车的泵送距离要满足现场布局。

（4）泵送速度：泵车的泵送速度要适应混凝土的坍落度。

2.泵送系统设计（1）泵送管道：泵送管道的选择要考虑其承压能力、耐磨性、抗腐蚀性等因素。

（2）泵送泵站：泵送泵站的设计要考虑其稳定性、操作方便性以及安全性能。

（3）控制系统：控制系统的设计要考虑其智能化程度，实现泵送过程的自动控制。

二、泵管固定方案泵管的固定是高层泵送混凝土施工中的关键环节，泵管的固定方案要确保泵管的安全、稳定，同时要方便施工。

1.泵管固定方式（1）地锚固定：在地面上设置地锚，将泵管固定在地锚上。

（2）抱箍固定：使用抱箍将泵管固定在支架上。

（3）焊接固定：将泵管与支架焊接在一起。

2.泵管固定方案设计（1）固定位置：泵管固定位置要选择在混凝土浇筑区域附近，方便施工。

（2）固定间距：泵管固定间距要根据泵管的长度、直径等因素确定。

（3）固定方式：根据现场实际情况，选择合适的固定方式。

（4）安全防护：在泵管固定过程中，要设置安全防护措施，如防护网、警示标志等。

三、施工注意事项1.泵送前的准备：检查泵车、泵送系统、泵管等设备是否正常运行，确保施工顺利进行。

2.泵送过程中的监控：实时监控泵送压力、流量等参数，确保泵送过程稳定。

3.泵管维护：定期检查泵管，发现问题及时处理，防止泵管损坏。

(完整版)混凝土泵送施工方案（正式风格）1. 引言在混凝土施工过程中，泵送施工方案对于施工进度和施工质量具有重要影响。

本文档旨在详细介绍混凝土泵送施工方案，以确保施工过程顺利进行。

2. 施工准备2.1 选用合适的泵车2.1.1 根据施工现场实际情况，选择适合的泵车型号和参数。

2.1.2 检查泵车的机械设备、液压系统和管路是否正常工作。

2.1.3 配备足够数量的备用部件和工具。

2.2 选用合适的混凝土2.2.1 根据工程要求，选择适合的混凝土配合比。

2.2.2 检查混凝土的坍落度和流动性，确保符合泵送要求。

3. 施工过程3.1 施工前准备3.1.1 清理施工现场，确保泵送路径畅通。

3.1.2 对泵车进行吊装和安装，确保稳固和平衡。

3.1.3 进行泵车和管道的连接，确保密封和通畅。

3.2 调试泵送设备3.2.1 进行泵送设备的压力测试和性能测试。

3.2.2 调试泵送设备的控制系统，确保操作正常。

3.3 泵送混凝土3.3.1 控制混凝土的坍落度和流动性，防止堵塞和分层现象。

3.3.2 控制泵送速度和泵送压力，确保混凝土均匀泵送。

4. 施工质量控制4.1 混凝土的质量检测4.1.1 进行混凝土的试块制作和强度测试。

4.1.2 进行混凝土的抗渗性能和耐久性测试。

4.2 泵送设备的质量控制4.2.1 定期检查和维护泵送设备，确保正常运行。

4.2.2 进行泵送设备的性能测试和安全检查。

5. 风险控制5.1 避免施工现场的堆料和混凝土泵送时的高温天气。

5.2 控制混凝土的坍落度，防止流失和浪费。

5.3 注意施工现场的安全防护，确保施工人员的人身安全。

6. 结束本文档涉及附件：泵送设备检验报告、混凝土试块强度测试报告等。

法律名词及注释：1. 泵送设备：指用于将混凝土通过管道、管线等方式泵送到施工现场的机械设备。

2. 坍落度：指混凝土在失去支撑后坍塌的程度，用于表示混凝土的流动性。

（简洁风格）1. 泵送施工方案介绍本文档旨在详细介绍混凝土泵送施工方案，确保施工进度和施工质量。

泵送混凝土施工方案
一、背景
随着城市建设的不断发展，泵送混凝土在高楼大厦、桥梁、隧道等工程中得到
广泛应用。

泵送混凝土施工方案的设计和实施对工程质量和进度具有重要影响。

二、施工前准备
1.设备检查：确保泵送设备完好，泵送管道无堵塞。

2.料场布置：将混凝土料车停放在施工现场附近，准备足够的混凝土。

3.安全措施：设置施工现场警示标识，配备必要的安全防护装备。

三、施工流程
1.泵送设备安装：搭建泵送设备并连接好泵送管道。

2.试泵：在泵送前进行试泵，检查设备运行是否正常。

3.混凝土搅拌：搅拌好混凝土，保证质量符合施工要求。

4.泵送混凝土：将混凝土通过泵送设备送至施工现场，按照工程要求
进行泵送。

四、施工注意事项
1.坡度控制：控制混凝土在泵送管道中的坡度，避免发生堵塞现象。

2.泵送速度：控制泵送速度，保证混凝土均匀泵送。

3.施工温度：在高温或低温环境下施工时，要合理控制混凝土的温度，
避免出现温度裂缝。

五、施工结束
1.清洁设备：施工结束后及时清洁泵送设备和泵送管道。

2.记录资料：记录施工过程中的关键数据，供后期参考和总结。

六、总结
泵送混凝土施工方案的设计和实施至关重要，只有严格按照规定流程和要求进
行施工，才能保证工程质量和进度。

在实际施工过程中，要时刻关注安全，确保施工顺利进行，达到预期效果。

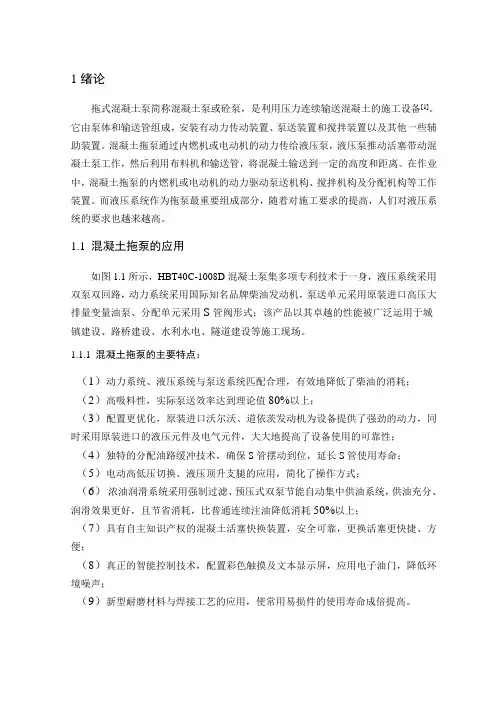

1绪论拖式混凝土泵简称混凝土泵或砼泵，是利用压力连续输送混凝土的施工设备[1]。

它由泵体和输送管组成，安装有动力传动装置、泵送装置和搅拌装置以及其他一些辅助装置。

混凝土拖泵通过内燃机或电动机的动力传给液压泵，液压泵推动活塞带动混凝土泵工作，然后利用布料机和输送管，将混凝土输送到一定的高度和距离。

在作业中，混凝土拖泵的内燃机或电动机的动力驱动泵送机构、搅拌机构及分配机构等工作装置。

而液压系统作为拖泵最重要组成部分，随着对施工要求的提高，人们对液压系统的要求也越来越高。

1.1 混凝土拖泵的应用如图1.1所示，HBT40C-1008D混凝土泵集多项专利技术于一身，液压系统采用双泵双回路，动力系统采用国际知名品牌柴油发动机，泵送单元采用原装进口高压大排量变量油泵、分配单元采用S管阀形式；该产品以其卓越的性能被广泛运用于城镇建设、路桥建设、水利水电、隧道建设等施工现场。

1.1.1 混凝土拖泵的主要特点：（1）动力系统、液压系统与泵送系统匹配合理，有效地降低了柴油的消耗；（2）高吸料性，实际泵送效率达到理论值80%以上；（3）配置更优化，原装进口沃尔沃、道依茨发动机为设备提供了强劲的动力，同时采用原装进口的液压元件及电气元件，大大地提高了设备使用的可靠性；（4）独特的分配油路缓冲技术，确保S管摆动到位，延长S管使用寿命；（5）电动高低压切换、液压顶升支腿的应用，简化了操作方式；（6）浓油润滑系统采用强制过滤、预压式双泵节能自动集中供油系统，供油充分、润滑效果更好，且节省消耗，比普通连续注油降低消耗50%以上；（7）具有自主知识产权的混凝土活塞快换装置，安全可靠，更换活塞更快捷、方便；（8）真正的智能控制技术，配置彩色触摸及文本显示屏，应用电子油门，降低环境噪声；（9）新型耐磨材料与焊接工艺的应用，使常用易损件的使用寿命成倍提高。

图1.1 HBT40C-1008D混凝土泵结构图1.1.2 国内外研究现状及发展动态从最早的混凝土泵出现，至今已有90多年的历史。

混凝土泵送施工方案混凝土泵送施工方案是指在混凝土浇筑过程中，采用泵送设备将混凝土从搅拌站输送至施工现场进行浇筑的过程。

混凝土泵送施工方案的主要目的是提高施工效率、降低人工成本、改善混凝土质量和减少施工风险。

下面是一个关于混凝土泵送施工方案的详细介绍。

一、工程概况施工地点：项目位于城市中心，周围有住宅小区和办公楼，交通便利，但施工场地较狭小，需按照临建的施工要求进行施工。

泵送设备：选择适合该工程的柴油机泵送设备，并进行细致的设备检查和维护工作，确保设备正常运行。

二、施工准备1.制定施工方案：根据工程实际情况和设计要求，制定详细的施工方案，包括施工进度、泵送路径、安装设备等。

2.勘测泵送路线：根据建筑物的平面布置和高度要求，确定泵送路径，并进行勘测和测量，确保泵送设备能够到达需要浇筑的各个位置。

3.选择合适的管道和附件：根据施工要求和泵送距离，选择适合的管道和附件，确保泵送过程中不会发生堵塞和泄漏。

4.建立混凝土调配站：在施工现场附近建立混凝土调配站，保证供应充足和质量可控。

三、施工方案1.准备工作：将混凝土泵送设备安装在施工现场附近适合的位置，并进行设备调试和运行测试。

同时，准备好需要使用的混凝土、水和其他辅助材料。

2.泵送路径准备：根据勘测结果，在施工现场内铺设泵送管道，并保证管道的坡度和连接处的密封性。

同时，排除管道上的障碍物和杂物，确保泵送畅通。

3.混凝土调配：按照工程设计要求和混凝土配比，将混凝土原材料送至调配站进行搅拌。

搅拌站工作人员根据施工需要和现场情况，及时调整混凝土配比和搅拌强度。

4.开始泵送：在混凝土搅拌站调配好混凝土后，使用泵送设备将混凝土泵送至施工现场。

泵送过程中，需保持泵送速度和压力的稳定，并及时处理泵送中的堵塞和泄漏问题。

5.振捣和养护：在混凝土浇筑完成后，用振动棒进行振捣，确保混凝土的密实性和均匀性。

同时，对浇筑完成的混凝土进行养护，避免混凝土产生龟裂和变形。

四、施工安全1.安装防护设施：在泵送路径周围设置合适的警示牌、隔离栅栏和警示标志，确保工人和周围人员的安全。

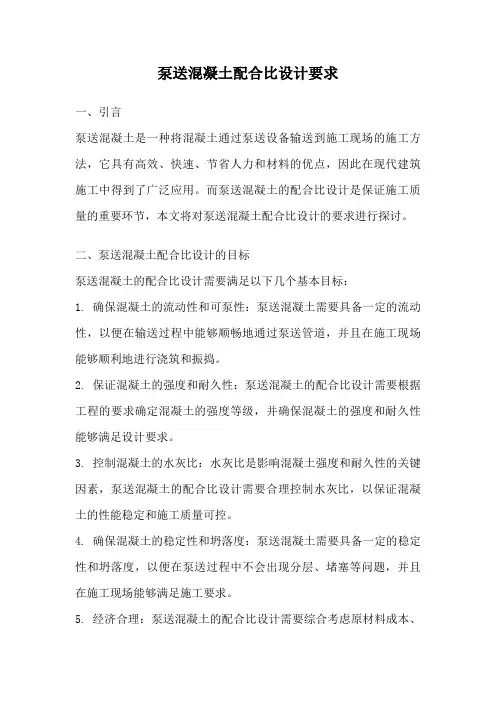

泵送混凝土配合比设计要求一、引言泵送混凝土是一种将混凝土通过泵送设备输送到施工现场的施工方法，它具有高效、快速、节省人力和材料的优点，因此在现代建筑施工中得到了广泛应用。

而泵送混凝土的配合比设计是保证施工质量的重要环节，本文将对泵送混凝土配合比设计的要求进行探讨。

二、泵送混凝土配合比设计的目标泵送混凝土的配合比设计需要满足以下几个基本目标：1. 确保混凝土的流动性和可泵性：泵送混凝土需要具备一定的流动性，以便在输送过程中能够顺畅地通过泵送管道，并且在施工现场能够顺利地进行浇筑和振捣。

2. 保证混凝土的强度和耐久性：泵送混凝土的配合比设计需要根据工程的要求确定混凝土的强度等级，并确保混凝土的强度和耐久性能够满足设计要求。

3. 控制混凝土的水灰比：水灰比是影响混凝土强度和耐久性的关键因素，泵送混凝土的配合比设计需要合理控制水灰比，以保证混凝土的性能稳定和施工质量可控。

4. 确保混凝土的稳定性和坍落度：泵送混凝土需要具备一定的稳定性和坍落度，以便在泵送过程中不会出现分层、堵塞等问题，并且在施工现场能够满足施工要求。

5. 经济合理：泵送混凝土的配合比设计需要综合考虑原材料成本、工程要求、施工性能等因素，以确保在满足工程质量要求的前提下，尽可能降低成本。

三、泵送混凝土配合比设计的要求1. 确定混凝土的强度等级：根据工程的要求和设计规范，确定泵送混凝土的强度等级，以便进行后续的配合比设计。

2. 确定混凝土的材料性能：根据原材料的实际性能和供应情况，确定混凝土的材料参数，包括水泥、骨料、粉煤灰等。

3. 控制水灰比：根据混凝土的强度等级和设计要求，合理控制水灰比，以确保混凝土的性能稳定和施工质量可控。

4. 确定骨料配合方案：根据混凝土的强度等级和施工要求，确定合适的骨料配合方案，包括骨料种类、粒径分布等。

5. 考虑施工性能：根据泵送混凝土的特点和施工要求，合理选择混凝土的黏度调节剂和减水剂，以提高混凝土的流动性和可泵性。

混凝土泵送方案范文
一、概述
混凝土泵送方案是一种新的技术，其利用混凝土泵将搅拌好的混凝土从泵站输送到建筑物的主要部位，有效地减少了施工现场的施工时间和施工工作量。

同时，该方案还可以有效地减少施工现场中的污染，提高施工速度，提升施工质量。

二、混凝土泵的优点
1、高效：混凝土泵送方案可以比传统的施工方式更快地将混凝土输送到工程部位，同时可以有效减少施工工作量和施工工时。

2、经济：混凝土泵送方案使用的混凝土泵有一定的自动控制能力，可以更加精确地控制施工量，更好地保证施工成果，减少施工成本。

3、安全：混凝土泵有着良好的安全防护功能，可以有效地防止混凝土在施工过程中发生泄漏，改善施工现场的安全环境。

4、方便：混凝土泵送方案一次可以输送大量的混凝土，输送更远的距离，而且操作简单，施工更为方便。

三、混凝土泵送方案的基本流程
1、泵站准备：首先，在施工现场要准备一个具备足够的能力和空间的泵站，将其安装在远离施工现场的安全区域，确保泵站与施工现场的安全完全独立。

2、泵站安装：然后将混凝土泵安装在泵站中，并完成泵站的其它设备的安装，如管线、混凝土搅拌机等，装好之后可以进行混凝土的。

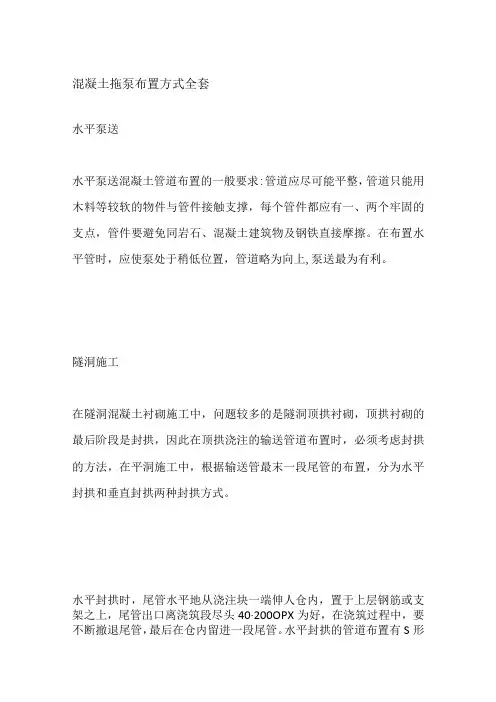

混凝土拖泵布置方式全套水平泵送水平泵送混凝土管道布置的一般要求:管道应尽可能平整，管道只能用木料等较软的物件与管件接触支撑，每个管件都应有一、两个牢固的支点，管件要避免同岩石、混凝土建筑物及钢铁直接摩擦。

在布置水平管时，应使泵处于稍低位置，管道略为向上,泵送最为有利。

隧洞施工在隧洞混凝土衬砌施工中，问题较多的是隧洞顶拱衬砌，顶拱衬砌的最后阶段是封拱，因此在顶拱浇注的输送管道布置时，必须考虑封拱的方法，在平洞施工中，根据输送管最末一段尾管的布置，分为水平封拱和垂直封拱两种封拱方式。

水平封拱时，尾管水平地从浇注块一端伸人仓内，置于上层钢筋或支架之上，尾管出口离浇筑段尽头40∙200OPX为好，在浇筑过程中，要不断撤退尾管，最后在仓内留进一段尾管。

水平封拱的管道布置有S形布管和U形布管两种形式。

垂直封拱时，输送管末端接上冲天尾管伸人仓内，冲天尾管的位置是固定的,一般应根据仓面大小和混凝土扩散（约3m）来确定冲天尾管的位置和数目，冲天管出口与岩面的距离应保证压出的混凝土能自流扩散，且要尽量近些。

通常约为750PX左右，这种布置方式。

当隧洞断面较大，衬砌层较厚且作业安全性较好时，多采用水平封拱，以提高顶拱衬砌效率，水平封拱的缺点是尾管的安装高度受到限制，管口离岩面不能很近，混凝土自由扩散程度有限，因此难以将顶拱完全浇满。

当隧洞断面较小，衬砌层较薄，或作业安全性较差（如洞壁岩石破碎）时，应采用垂直管封拱方式，垂直管封拱往往需要在一个工作面中固定（最后留在仓内）几个冲天尾筋，以防止混凝土落下。

向高处泵送向高处泵送混凝土施工:向高处泵送混凝土时，升高段用垂直管比倾斜管好，这样可以减少管线长度和泵送压力，但往往因受各种条件限制，只能倾斜布管。

向高处泵送的布管应做到：①泵送的垂直高度超过IOm时，水平管部分的换算长度应大于升高高度的2/3。

如果升高段的倾角大于45°（倾斜管）,可按垂直管对待;倾角小于45°时，水平段可适当减少，水平段长度也可以用换算成与水平距离相当的弯管来代替，但在泵出口后面的锥管末尾，至少要有3m以上的水平直管，然后方能连接弯管。

混凝土的泵送方案混凝土泵送方案是指在混凝土施工过程中，利用泵车将混凝土从搅拌站泵送到施工现场的具体操作方案。

通过泵送，可以提高施工效率，减少施工周期，同时还能够减少人工搬运和砂浆损耗，保证混凝土的质量。

一、泵送设备选择在选择泵送设备时，需要根据施工现场的具体情况和泵送要求进行选择。

根据泵送距离、泵送高度、泵送量等参数来确定泵车的工作性能，以满足施工需要。

同时，还要考虑施工现场的道路状况、场地条件等因素，确保泵车能够顺利到达施工现场并进行泵送作业。

二、泵送方案设计1.确定泵送路线根据施工现场的具体情况，确定泵送路线，考虑到道路状况、地形起伏、交通条件等因素。

同时还要考虑到泵车的转弯半径、通过的最小宽度等泵车的操作要求。

2.安装泵送管道在泵送路线上适当位置进行泵送管道的安装，根据泵送高度和泵送距离，选择合适的管道长度和角度，保证泵送过程中不出现阻力过大、管道折弯等问题。

3.设置泵送站点根据泵送距离和泵送高度，确定合适的泵送站点。

泵送站点应选择在交通便利、平整结实的地方，以便泵车的安装和操作。

同时还要考虑到站点离施工现场的距离，保证泵送过程中混凝土的质量和流动性。

4.确定混凝土的配合比根据施工要求和混凝土的用途，确定合适的混凝土配合比。

配合比的确定应根据施工现场的具体情况进行调整，以保证混凝土的坍落度和流动性。

5.控制泵送过程中的流量和压力根据施工现场的具体情况，合理控制泵送过程中的流量和压力。

需要根据泵送管道的直径、长度、高度等因素进行调整，确保泵送过程中的稳定性和顺畅性。

三、泵送操作流程1.准备阶段泵送前需要对泵车进行检查和维护，确保设备的正常工作。

同时还要进行现场的清理和平整，以便泵车的安装和操作。

2.安装阶段将泵车安装在泵送站点，连接泵送管道和混凝土搅拌站。

安装过程中需要注意泵车的稳定性和管道的连接牢固性。

3.调试阶段启动泵车并进行调试，调整泵送流量和压力，确保泵送过程中的稳定性和均匀性。

同时还需要进行试泵和试验泵送，以确保泵送的顺利进行。

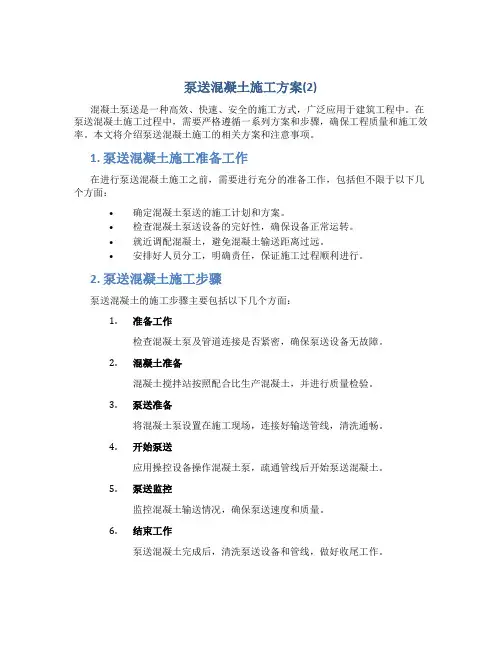

泵送混凝土施工方案(2)混凝土泵送是一种高效、快速、安全的施工方式，广泛应用于建筑工程中。

在泵送混凝土施工过程中，需要严格遵循一系列方案和步骤，确保工程质量和施工效率。

本文将介绍泵送混凝土施工的相关方案和注意事项。

1. 泵送混凝土施工准备工作在进行泵送混凝土施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：•确定混凝土泵送的施工计划和方案。

•检查混凝土泵送设备的完好性，确保设备正常运转。

•就近调配混凝土，避免混凝土输送距离过远。

•安排好人员分工，明确责任，保证施工过程顺利进行。

2. 泵送混凝土施工步骤泵送混凝土的施工步骤主要包括以下几个方面：1.准备工作检查混凝土泵及管道连接是否紧密，确保泵送设备无故障。

2.混凝土准备混凝土搅拌站按照配合比生产混凝土，并进行质量检验。

3.泵送准备将混凝土泵设置在施工现场，连接好输送管线，清洗通畅。

4.开始泵送应用操控设备操作混凝土泵，疏通管线后开始泵送混凝土。

5.泵送监控监控混凝土输送情况，确保泵送速度和质量。

6.结束工作泵送混凝土完成后，清洗泵送设备和管线，做好收尾工作。

3. 施工注意事项在进行泵送混凝土施工时，需要注意以下几点：•确保混凝土质量稳定，避免发生塌陷或渗漏现象。

•控制好泵送速度和混凝土流量，避免过快或过慢。

•定期检查泵送设备，确保安全可靠。

•施工现场要保持清洁，避免发生混凝土积尘现象。

通过严格遵循泵送混凝土施工方案和注意事项，可以提高工程施工效率，确保工程质量，保障施工安全。

愿本文所述内容对泵送混凝土施工工作者有所帮助。

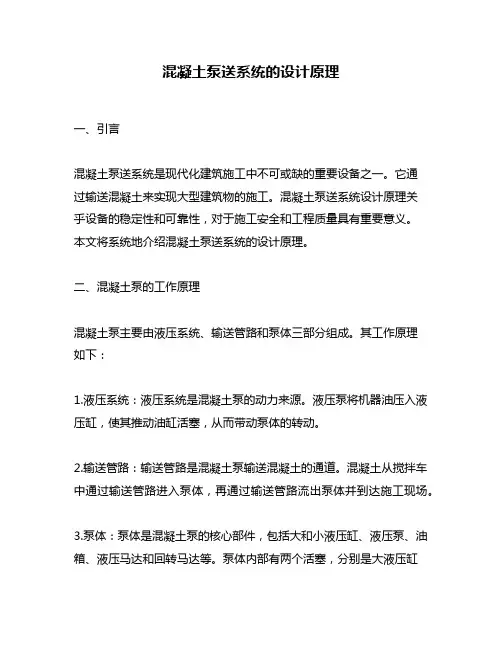

混凝土泵送系统的设计原理一、引言混凝土泵送系统是现代化建筑施工中不可或缺的重要设备之一。

它通过输送混凝土来实现大型建筑物的施工。

混凝土泵送系统设计原理关乎设备的稳定性和可靠性，对于施工安全和工程质量具有重要意义。

本文将系统地介绍混凝土泵送系统的设计原理。

二、混凝土泵的工作原理混凝土泵主要由液压系统、输送管路和泵体三部分组成。

其工作原理如下：1.液压系统：液压系统是混凝土泵的动力来源。

液压泵将机器油压入液压缸，使其推动油缸活塞，从而带动泵体的转动。

2.输送管路：输送管路是混凝土泵输送混凝土的通道。

混凝土从搅拌车中通过输送管路进入泵体，再通过输送管路流出泵体并到达施工现场。

3.泵体：泵体是混凝土泵的核心部件，包括大和小液压缸、液压泵、油箱、液压马达和回转马达等。

泵体内部有两个活塞，分别是大液压缸和小液压缸。

大液压缸带动液压泵的旋转，小液压缸则控制输送管路的前后移动。

三、混凝土泵送系统的设计原理混凝土泵送系统的设计原理主要包括以下几个方面：1.系统设计：混凝土泵送系统的设计应考虑输送距离、泵送高度和泵送量等因素。

在设计时，应充分考虑施工现场的实际情况，如地形、气候、环境等因素，确保混凝土泵送系统的稳定性和可靠性。

2.液压系统设计：液压系统是混凝土泵的动力来源，其设计应考虑系统的稳定性和可靠性。

在液压系统设计上，应尽可能减小系统内的摩擦和泄漏，提高系统的工作效率。

3.输送管路设计：输送管路是混凝土泵输送混凝土的通道，其设计应考虑输送距离、输送高度和输送量等因素。

在输送管路设计上，应采用耐磨、耐压的管材和接头，避免管路漏水和拐弯处磨损。

4.泵体设计：泵体是混凝土泵的核心部件，其设计应考虑泵送量、泵送压力和泵送距离等因素。

在泵体设计上，应采用高强度的材料和先进的制造工艺，确保泵体的可靠性和寿命。

5.安全保护设计：混凝土泵送系统的设计应考虑设备的安全保护措施，如应配备安全阀、压力表、温度计、油位计等，确保设备的安全运行。

图书分类号：密级：拖式混凝土输送泵的泵送部分设计The design of Towed concrete pump pumpingpart2008年6月2日徐州工程学院学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。

本人完全意识到本声明的法律结果由本人承担。

论文作者签名：日期：年月日徐州工程学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。

徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。

徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

论文作者签名：导师签名：日期：年月日日期：年月日摘要HBT60混凝土输送泵是一种将符合泵送条件的混凝土通过水平或垂直铺设的管道连续地输送到建筑施工现场的混凝土输送机械。

它被广泛地应用于城建、矿山、电力、能源、交通及其他部门的混凝土建筑工程中。

HBT60混凝土输送泵的两个液压缸分别与两个混凝土输送缸串联，在两个液压活塞驱动下，两个混凝土输送缸在分配阀的控制下，交替地将混凝土吸入和排出。

HBT60混凝土输送泵的分配阀为S形管阀，它的一端与输送管接通，另一端则通过摆动与两个混凝土输送缸交替接通，对准哪一个缸口，哪一个缸就向外排出混凝土。

同时，另一个缸则从料斗中吸入混凝土。

S管阀的摆动是通过对称配置于S管阀回转轴两侧的液压缸推力臂来实现的。

关键词混凝土输送泵；液压缸；S管阀；分配阀AbstractThe HBT60 concrete delivery pump will be one kind conforms to the transportation condition concrete the pipeline which or vertical will lay down through the level contin uously to transport to the construction job location concrete transportation machinery. It widely is applied to the urban construction, the mine, the electric power, the energy, the transportation and in other departments concrete building projects. The HBT60 concrete delivery pump two hydraulic cylinders separately with two concrete transportations cylind er series, under two hydraulic pressure pistons actuation, two concrete transportations cyli nder under the operating valve control, in turn and discharge the concrete. The HBT60 concrete delivery pump operating valve is the shape tube valve, its end and the delivery pipe put through, does another end through swing puts through in turn with two concre te transportations cylinder, which cylinder mouth aims at, which cylinder on discharges the concrete to outside. At the same time, another cylinder from center inspiration concre te. S tube valves winging is the valve rotation axis two sides hydraulic cylinder thrust f orces realizes through symmetrical arrangement.Keywords Concrete delivery pump Hydraulic cylinder S－tube valveOperating valve目录1 绪论 (1)1.1 混凝土输送泵的简介 (1)1.2 混凝土输送泵的发展趋势 (2)2 混凝土泵技术参数及原理 (3)2.1 主要技术参数 (3)2.2 主要组成部分 (4)2.2.1 分配阀及料斗 (4)2.2.2 推送机构 (7)2.3 泵送原理 (8)3 液压系统 (10)3.1 液压系统组成 (10)3.1.1 混凝土输送液压系统 (10)3.1.2 主泵送油路系统 (11)3.1.3 搅拌及冷却液压系统 (13)3.1.4 水清洗液压系统 (14)3.1.5 摆动系统 (14)3.1.6 润滑系统 (14)3.2 泵液压系统的设计计算 (15)4电气控制系统 (23)4.1 动力控制系统 (23)4.2 泵送控制系统 (24)4.3 有限遥控系统 (24)4.4 各元件的功能说明表 (24)4.5 可编程控制器的一般检查说明 (25)4.6 电控柜面板控制按钮及压力表功能说明 (26)5车架及轴的设计计算 (28)5.1 桥轴和车架的设计计算 (28)5.2 车架材料的选择 (30)6泵送混凝土 (31)6.1 泵送混凝土的基本要求 (32)6.1.1 混凝土的调度 (32)6.1.2 骨料级配 (32)结论 (35)致谢 (36)参考文献 (37)附录 (38)1 绪论1.1混凝土输送泵的简介混凝土输送泵的发明已有一百余年的历史。

混凝土泵送原理及优化设计一、混凝土泵送的基本原理混凝土泵送是指通过某种方式将混凝土从混凝土搅拌站或混凝土搅拌车中输送到建筑施工现场，以满足建筑施工的需要。

混凝土泵送系统主要由输送管路、泵送装置、控制系统等组成。

泵送装置是混凝土泵送系统的核心部分，它通过预压水泵将混凝土送入泵体，再由泵体通过阀门、管道等输送混凝土到施工现场。

混凝土泵送的原理是利用泵体的柱塞间歇式工作原理，将混凝土从泵体中排出，通过输送管道输送到施工现场。

具体来说，混凝土泵送过程中，混凝土首先通过搅拌车的进料斗进入泵体，然后由泵体内的柱塞进行压缩，将混凝土推入输送管道内，最终输送到施工现场。

二、混凝土泵送的优化设计1.泵送管路的优化设计泵送管路是混凝土泵送系统的重要组成部分，其优化设计对泵送效率和施工质量有着关键性的影响。

常见的泵送管路主要有直管道、弯头、减速器、法兰、软管等几种组成。

对于泵送管路的优化设计，需要从以下几个方面进行考虑：（1）管道截面尺寸和材料的选择在泵送管路的设计中，应根据输送混凝土的流量、流速、压力等参数，合理选择管道截面尺寸。

同时，应根据混凝土的使用环境和泵送距离等要素，选择合适的管材材质，以保证泵送系统的稳定性和耐久性。

（2）减少管道阻力的设计在泵送管路的设计中，应尽量减少管道的阻力，提高混凝土泵送的效率。

一般来说，采用光滑内壁的管道，或通过在管道内设置流量传感器等措施，可以有效降低管道阻力，提高泵送效率。

2.泵送装置的优化设计泵送装置是混凝土泵送系统的核心部分，其优化设计对泵送效率和泵送质量有着非常重要的影响。

常见的泵送装置主要有柱塞泵、液压泵、气动泵等几种类型。

对于泵送装置的优化设计，需要从以下几个方面进行考虑：（1）柱塞材料的选择柱塞是泵送装置中的重要部件，其材料的选择对泵送效率和使用寿命有着关键性的影响。

一般来说，应选用耐磨性能好、耐腐蚀性能强、密封性能好的材料，以提高柱塞的使用寿命和泵送效率。

（2）泵送压力和流量的调节在混凝土泵送过程中，应根据施工需要和混凝土的流动性能等要素，合理调节泵送压力和流量，以保证泵送效率和泵送质量。

图书分类号：密级：摘要HBT60混凝土输送泵是一种将符合泵送条件的混凝土通过水平或垂直铺设的管道连续地输送到建筑施工现场的混凝土输送机械。

它被广泛地应用于城建、矿山、电力、能源、交通及其他部门的混凝土建筑工程中。

HBT60混凝土输送泵的两个液压缸分别与两个混凝土输送缸串联，在两个液压活塞驱动下，两个混凝土输送缸在分配阀的控制下，交替地将混凝土吸入和排出。

HBT60混凝土输送泵的分配阀为S形管阀，它的一端与输送管接通，另一端则通过摆动与两个混凝土输送缸交替接通，对准哪一个缸口，哪一个缸就向外排出混凝土。

同时，另一个缸则从料斗中吸入混凝土。

S管阀的摆动是通过对称配置于S管阀回转轴两侧的液压缸推力臂来实现的。

关键词混凝土输送泵；液压缸；S管阀；分配阀AbstractThe HBT60 concrete delivery pump will be one kind conforms to the transportation condition concrete the pipeline which or vertical will lay down through the level contin uously to transport to the construction job location concrete transportation machinery. It widely is applied to the urban construction, the mine, the electric power, the energy, the transportation and in other departments concrete building projects. The HBT60 concrete delivery pump two hydraulic cylinders separately with two concrete transportations cylind er series, under two hydraulic pressure pistons actuation, two concrete transportations cyli nder under the operating valve control, in turn and discharge the concrete. The HBT60 concrete delivery pump operating valve is the shape tube valve, its end and the delivery pipe put through, does another end through swing puts through in turn with two concre te transportations cylinder, which cylinder mouth aims at, which cylinder on discharges the concrete to outside. At the same time, another cylinder from center inspiration concre te. S tube valves winging is the valve rotation axis two sides hydraulic cylinder thrust f orces realizes through symmetrical arrangement.Keywords Concrete delivery pump Hydraulic cylinder S－tube valveOperating valve目录1 绪论 (1)1.1 混凝土输送泵的简介 (1)1.2 混凝土输送泵的发展趋势 (2)2 混凝土泵技术参数及原理 (3)2.1 主要技术参数 (3)2.2 主要组成部分 (4)2.2.1 分配阀及料斗 (4)2.2.2 推送机构 (7)2.3 泵送原理 (8)3 液压系统 (10)3.1 液压系统组成 (10)3.1.1 混凝土输送液压系统 (10)3.1.2 主泵送油路系统 (11)3.1.3 搅拌及冷却液压系统 (13)3.1.4 水清洗液压系统 (14)3.1.5 摆动系统 (14)3.1.6 润滑系统 (14)3.2 泵液压系统的设计计算 (15)4电气控制系统 (23)4.1 动力控制系统 (23)4.2 泵送控制系统 (24)4.3 有限遥控系统 (24)4.4 各元件的功能说明表 (24)4.5 可编程控制器的一般检查说明 (25)4.6 电控柜面板控制按钮及压力表功能说明 (26)5车架及轴的设计计算 (28)5.1 桥轴和车架的设计计算 (28)5.2 车架材料的选择 (30)6泵送混凝土 (31)6.1 泵送混凝土的基本要求 (32)6.1.1 混凝土的调度 (32)6.1.2 骨料级配 (32)结论 (35)致谢 (36)参考文献 (37)附录............................................................................................................... 错误！未定义书签。

混凝土泵送方案范文混凝土泵送方案是指在混凝土施工过程中，采用泵送设备将混凝土从搅拌站输送到施工现场的一种工程方案。

泵送混凝土的方式，相对于传统的人工运输和机械装卸，具有高效、快捷、省力等优点。

下面将就混凝土泵送方案进行详细介绍。

一、混凝土泵送的原理和优点混凝土泵送的原理是利用泵送设备，通过机械力将混凝土由泵送管道输送到施工现场。

具体原理是利用泵车的液压系统，将混凝土从搅拌站的储备罐中抽取到泵送机构中，然后通过泵送机构将混凝土压送到泵送管道中，最后通过管道将混凝土输送到施工现场。

1.高效快捷：混凝土泵送设备工作效率高，泵送速度快，可以大大提高混凝土施工的进度和效率。

2.省力节能：相对于传统的人工运输和机械装卸，混凝土泵送不需要大量的人力和设备，减少了人力物力资源的消耗。

3.施工灵活性高：由于采用泵送设备，可以将混凝土输送到较高或较远的工地，甚至是难以进入的施工区域，提高了施工的灵活性和效果。

4.施工质量好：混凝土泵送设备可控性强，能够控制混凝土的流速、流量和均匀度，保证施工质量和一致性。

5.成本低：虽然混凝土泵送设备的投资较大，但考虑到其高效和省力等优点，可以减少人工和机械装卸设备等其他成本，最终降低总体施工成本。

二、混凝土泵送方案的具体实施1.设备选择：根据施工现场的具体情况，选择合适的泵送设备，包括泵车、泵送管道和附件等。

需考虑到施工高度、泵送距离、泵送量和泵送压力等因素。

2.泵送管道布置：根据实际情况进行泵送管道的布置，长度和弯曲需符合泵送机构的操作要求，保证混凝土的顺畅输送。

3.混凝土准备：在搅拌站将混凝土搅拌均匀，并保持适宜的流动性和坍落度，以提高泵送的效果。

4.泵送操作：首先，将泵车稳定放置，并与泵送管道连接好；然后，将混凝土从储备罐中抽取到泵送机构中，开启泵送机构将混凝土压送到泵送管道中；最后，通过操作泵车的液压系统，将混凝土顺利泵送到施工现场。

5.施工过程中的注意事项：混凝土泵送过程中，应注意管道的摆放和固定，保证泵送管道的安全，并避免混凝土的回流和堵塞；施工现场的人员应安全、文明施工，合理利用泵车的功能和设备。

混凝土输送泵管道施工方案1. 引言混凝土输送泵是一种常用的建筑工程设备，它通过泵送机构将混凝土从搅拌站泵送至施工现场。

在混凝土输送泵的组成部分中，管道的设计和施工十分关键。

本文将介绍混凝土输送泵管道的施工方案。

2. 施工前准备在进行混凝土输送泵管道施工前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 管道选材混凝土输送泵管道主要选用高强度的钢管材料，以保证管道的耐压性和抗磨损性。

常用的材料有Q345B、16Mn等。

在选材时，需要根据具体施工条件和管道的使用寿命等要求做出选择。

根据实际的施工需求和现场条件，合理布置混凝土输送泵管道的走向和支撑方式。

特别要注意避开其他设备的影响和通行的需要，确保管道布置的合理性。

2.3 管道连接在进行混凝土输送泵管道的连接时，需要使用专用的管道连接件。

连接件的选用应符合相关的标准和规定，并进行必要的检测和测试，以保证连接的牢固和密封性。

3. 施工流程混凝土输送泵管道的施工一般分为以下几个步骤：3.1 基础施工在进行混凝土输送泵管道的施工前，需要进行基础的施工工作。

首先，清理施工现场，确保施工区域的平整和无障碍物。

然后，根据管道布置的要求，进行相应的基础施工，如挖掘基坑、灌注混凝土等。

在进行管道安装前，需要对管道进行检查，确保管道的质量和完整性。

然后，根据管道布置的要求，将管道逐段地进行安装。

在安装过程中，需要使用专用的工具和设备，如吊车、起重机等，以确保管道的安装质量。

3.3 管道固定在完成管道的安装后，需要进行管道的固定工作。

通常采用焊接或者螺栓连接的方式进行管道的固定。

在进行固定时，需要确保管道的位置和角度的准确性，并且保证管道的稳定性和安全性。

3.4 管道测试在进行混凝土输送泵管道的施工后，需要对管道进行测试，以确保管道的可靠性和安全性。

常用的测试方法有压力测试、密封性检测等。

在进行测试时，需要按照相关的标准和规定进行操作，并记录测试结果。

4. 施工安全混凝土输送泵管道施工过程中，需要重视施工安全，采取相应的安全措施。

混凝土泵送施工方案一、施工前准备在进行混凝土泵送施工之前，首先需要对现场环境进行检查和准备工作。

具体包括：1.现场环境评估：确保施工现场平整、无障碍物，并且符合混凝土泵送施工要求。

2.混凝土原材料准备：确认混凝土质量符合标准要求，准备好水泥、粗粒骨料、细粒骨料和混凝土外加剂。

3.施工人员培训：确保泵送机操作人员具备相关证书和经验，能够熟练操作泵送设备。

4.泵送设备检查：对混凝土泵送设备进行全面检查，确保设备正常运行，泵送管路无损坏。

二、泵送施工流程混凝土泵送施工分为以下几个步骤：1.准备工作：搭建混凝土泵送设备、将混凝土输送管道铺设到目标地点，并做好泵送机的连接工作。

2.泵送前的试压：在正式泵送混凝土前，需要进行一次试压，检查泵送管路是否漏水或漏气。

3.混凝土搅拌：将混凝土原材料放入搅拌车中进行搅拌，确保混凝土质量和均匀度。

4.开始泵送：启动混凝土泵送机，将混凝土从搅拌车通过泵送管道输送到目标施工地点。

5.施工监控：在泵送过程中，需要不间断地监控泵送流量和混凝土坍落度，根据需要进行调整。

6.完成泵送：混凝土泵送至目标施工部位后，立即清洗泵送管道和设备，以免混凝土凝固堵塞管道。

三、施工注意事项在进行混凝土泵送施工时，需要注意以下几点：1.施工过程中要加强沟通，密切配合搅拌车司机和泵送机操作员，确保泵送过程顺利进行。

2.注意混凝土坍落度控制，根据施工需要调整混凝土的坍落度，以确保混凝土工程质量。

3.注意泵送距离限制，根据泵送设备的规格和技术性能，控制泵送距离，防止泵送过程中出现问题。

4.定期检查泵送设备，保持设备的良好状态，避免因设备故障导致施工中断。

四、施工总结混凝土泵送施工是一项技术要求较高的工程，只有严格按照规范流程进行，才能确保施工效果和工程质量。

在施工前做好准备工作，严格按照施工流程操作，以及注意施工中的各种注意事项，都是保证混凝土泵送施工顺利进行的重要因素。

希望本文的介绍能够对混凝土泵送施工有所帮助。
