初三物理电学综合题(较难)含答案

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

实验序号①②③④⑤⑥U/V00.51 1.52 2.5I/A00.180.280.340.38__（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

初三物理电学计算难题含答案三道物理挖坑易错题
题1：一根电线长度为5米，电线两端的电压差为10伏，电流强度为2安。

求这根电线的电阻和功率损耗。

答案：
根据欧姆定律，电阻R等于电压差U除以电流强度I，即R=U/I=10伏/2安=5欧姆。

功率损耗P等于电流强度I的平方乘以电阻R，即P=I^2*R=2安的平方乘以5欧姆=20瓦。

题2：一个电流表的允许电流最大为0.5安，该电流表的内阻为0.2欧姆。

将该电流表接入电路中，电路的总电压为12伏，求该电流表的实测电流和测量误差。

答案：
根据欧姆定律，电流表的实测电流等于电路的总电压除以电路的总电阻，即实测电流=12伏/(电路的总电阻+电流表的内阻)=12伏/(0.2欧姆+0.5欧姆)=12伏/0.7欧姆≈17.14毫安。

测量误差等于实测电流与电流表的允许电流差的绝对值，即测量误差=，实测电流-电流表的允许电流，=，17.14毫安-0.5安，=0.482安
≈482毫安。

题3：一台电视机的功率为100瓦，工作时间为4小时。

如果电视机是通过220伏的电源工作的，求工作期间电视机的电能消耗和电费（假设电费单位是元/千瓦时）。

答案：
电能消耗等于功率P乘以工作时间t，即电能消耗=100瓦乘以4小时
=400瓦时。

将电能消耗转化为千瓦时，即电能消耗=400瓦时/1000=0.4千瓦时。

电费等于电能消耗乘以电费单位，即电费=0.4千瓦时乘以电费单位。

请提供电费单位（元/千瓦时）以便计算具体的电费金额。

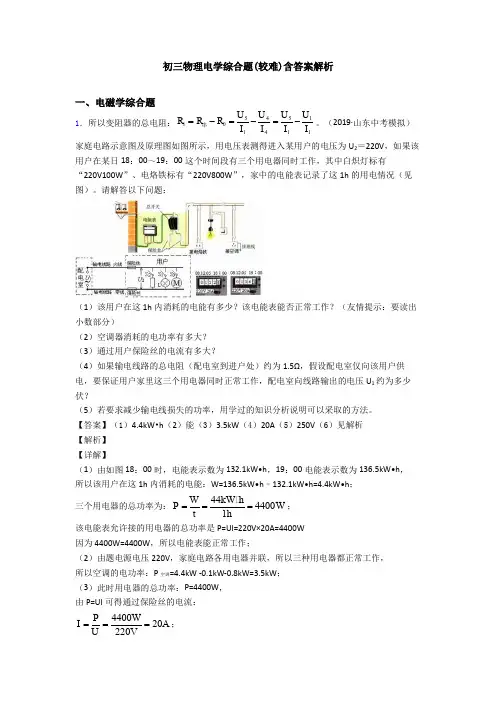

初三物理电学综合题(较难)含答案解析一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。

请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？（3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。

【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析【解析】【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h 4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ；（3）此时用电器的总功率：P=4400W ，由P=UI 可得通过保险丝的电流：4400W 20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V；根据U IR=得，导线电压：U线=IR线=20A×1.5Ω=30V，根据串联电路的电压特点，所以配电室向线路输出的电压：U1=U额+U线=220V+30V=250V；2．（4）因为电解铝的密度小，根据公式ρ=mV可知，火炬体积一定时，选用电解铝材质会大大减轻火炬质量。

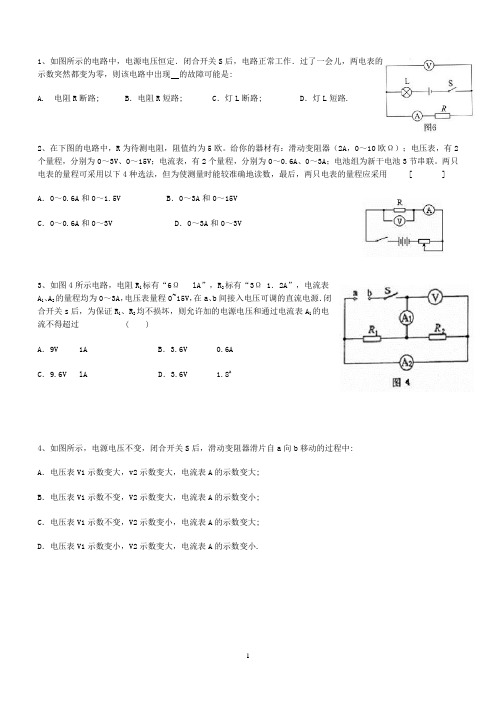

1、如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是:A. 电阻R断路; B．电阻R短路; C．灯L断路; D．灯L短路.2、在下图的电路中，R为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器（2A，0～10欧Ω）；电压表，有2个量程，分别为0～3V、0～15V；电流表，有2个量程，分别为0～0.6A、0～3A；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 [ ]A．0～0.6A和0～1.5V B．0～3A和0～15VC．0～0.6A和0～3V D．0～3A和0～3V3、如图4所示电路，电阻R1标有“6Ω lA”，R2标有“3Ω 1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过 ( )A．9V 1A B．3.6V 0.6AC．9.6V lA D．3.6V 1.8ª4、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中:A．电压表V1示数变大，v2示数变大，电流表A的示数变大;B．电压表V1示数不变，V2示数变大，电流表A的示数变小;C．电压表V1示数不变，V2示数变小，电流表A的示数变大;D．电压表V1示数变小，V2示数变大，电流表A的示数变小.5、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是:A．物体M不动时，电流表、电压表都没有示数;B．物体M不动时．电流表有示数，电压表没有示数;C．物体M向右移动时．电流表、电压表示数都增大;D．物休M向右移动时，电流表示数不变，电压表示数增大.6、为测量待测电阻Rx阻值，小敏设计了如图所示的电路，R0的阻值已知且电源电压不变，她测出Rx的阻值（填“能”或“不能”)．因为7、如图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V；当合上开关S1，S2，断开S3时，电流表示数为1A；当合上S3，断开S1、S2时，灯R1的实际功率为其额定功率的1/9，R2消耗的功率为0.6W，求灯L的额定功率和电阻R3的阻值。

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

最新初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．（3）R 2连续工作10min 产生的热量为Q =222I R t =20.4A 201060s ⨯Ω⨯⨯（）=1920J （2019·安徽中考模拟）如图为某家用电热水器的电路图，R 1为发热板，当热水器处于加热状态时，水迅速被加热；达到预定温度后，S 自动切换到另一挡，处于保温状态。

已知R 1＝100Ω，饮水机加热时的功率是保温时的功率的4倍，电热水器正常工作时：（1）用公式分析，当S 分别接a 和b 时，哪种情况为加热状态？哪种情况为保温状态？ （2）求R 2的阻值。

（3）当S 接b 时，求电阻R 2在6min 内消耗的电能。

【答案】（1）保温状态；（2）100Ω；（3）43560J 。

【解析】【详解】（1）由电路图可知，开关S 接a 时电路为R 1的简单电路，开关接b 时电路为R 1、R 2串联，因串联电路中的总电阻等于各分电阻之和，且电源的电压不变，所以，开关S 接a 时电路的总电阻最小，电路中的电流最大，由P ＝UI ＝I 2R 可知，R 1的电功率最大，电热水器处于加热状态；同理可知，开关接b 时电路的总电阻最大，电路的电流最小，R 1的电功率最小，电热水器处于保温状态；（2）开关S 接a 时，电路为R 1的简单电路，热水器处于加热状态， 则电热水器的加热功率：221(220V)484W 100U P R ===Ω加热； 因饮水机加热时的功率是保温时的功率的4倍，所以保温时R 1的功率：11484W=121W 44P P ==⨯1加热，因串联电路中各处的电流相等，所以，由P ＝UI ＝I 2R 可得，保温时电路中的电流： 1.1A I ===，由U I R =可得，此时电路的总电阻：220V 2001.1AU R I ===Ω总，因串联电路中总电阻等于各分电阻之和，所以，R 2的阻值： R 2＝R 总﹣R 1＝200Ω﹣100Ω＝100Ω；（3）当S接b时，电热水器处于保温状态，则电阻R2在6min内消耗的电能：W2＝I2R2t＝（1.1A）2×100Ω×6×60s＝43560J。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．再如：无线电遥控设备是通过什么来传递信息的？答：无线电遥控设备是通过电磁波来传递信息的。

（2019·江苏中考模拟）请阅读《手机里的“指南针”》回答文后问题。

手机里的“指南针”智能手机里面“指南针”可以像真实小磁针一样指示方向（如图1所示），但手机中并不存在真实的小磁针，发挥小磁针作用的是一个能对磁场做出反应的电子罗盘。

有一种电子罗盘是利用“霍尔效应”制成的“磁传感器”。

如图2所示，通电长方体金属导体在磁场B中时，会受到磁场力的作用，而金属导体中的电流是由自由电子定向移动形成的，因此其微观本质上是电子受到了磁场力的作用，于是这些电子就在磁场力的作用下运动到导体的后表面D，从而使后表面D带上负电荷：而前表面C因缺少了电子，带上了正电荷。

由于C、D表面带有不同种电荷，因此在C、D两表面之间就形成一定的电压，这就是霍尔效应。

通过实验可知，电流越大、磁场越强，C、D两表面间的电压就越大，即霍尔效应越显著。

在电流和磁场一定时，“霍尔效应”的显著程度还与导体在磁场中的方位有关，导体中电流I的走向与磁场方向的夹角越接近垂直，霍尔效应越显著。

手机中的电子罗盘（磁传感器）正是利用这一物理原理制成的。

手机都有GPS定位功能，还有必要装电子罗盘吗？很有必要!因为在森林里或者大厦林立的地方，手机很有可能接收不到GPS信号，而有了电子罗盘就可以保障你不会迷失方向，毕竟地球磁场是无处不在的。

手机外部强磁体会不会影响手机内部电子罗盘的功能呢？答案是肯定的。

靠近手机的强磁体会影响手机中的电子罗盘的正常工作。

更糟糕的是，如果把强磁体紧靠手机放置，手机内部的铁质元器件会被磁化，成为磁体，给校正电子罗盘带来困难。

有些用户可能会认为这无所谓，因为自己不常使用电子罗盘，但这并不意味着手机中其他功能的应用不依赖电子罗盘。

例如有些地图软件就是利用电子罗盘来判断手机朝向的。

请根据上述材料，回答下列问题：（1）智能手机里的“指南针”能够指示南北，主要是靠_____（选填选项前的字母）。

可编辑修改精选全文完整版电学精选题一、单选题：1．在如图1所示的电路中，电源两端的电压不变.当只闭 合开关S 1时，电流表A 1的示数为I ，电流表A 2的示数为I 2。

当开关S 1、S 2都闭合时，电流表A 1的示数为I ˊ,电流表A 2的示数为I 2ˊ.I 2：I = 2:3，I 2ˊ： I ˊ= 4:7，则电阻R 1:R 2：R 3等于A . 2：1:4B . 4：2:1C 。

2:3:4D 。

3:4：7答案：A2．把标有“6V 3W"的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V 的电路中，电路的连接如图5所示，电压表使用的量程为0～3V ，电流表使用的量程为0～0.6A.要求闭合开关后两电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定值（设灯丝电阻不变）.下列说法正确的是 A ．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50Ω B ．小灯泡的电功率最小值为0.25W C ．电路总功率的最大值为3。

6WD ．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A 答案：D3．小敏同学在做电学实验时按照如图3所示的电路将电学器材连接，她使用的电流表量程为0~0。

6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变,电阻R 的阻值为10Ω，允许消耗的最大电功率为0。

9W 。

滑动变阻器R 0的最大阻值为20Ω,允许通过的最大电流为0。

5A 。

将开关S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是A ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1。

2W答案：C二、多选题:4．如图4所示，电源两端的电压保持不变，R 0为定值电阻。

将滑动变阻器的滑片P 置于 最左端，闭合开关S 。

移动滑动变阻器的滑片P 到某一位置,此时滑动变阻器接入电路中的 电阻为R 1,电压表的示数为U 0,电流表的示数为I 0;继续移动滑动变阻器的滑片P ，使滑 动变阻器接入电路中的电阻值减小到R 1/3,此时电压表的示数变为U 0/2，电流表的示数变 为I 1。

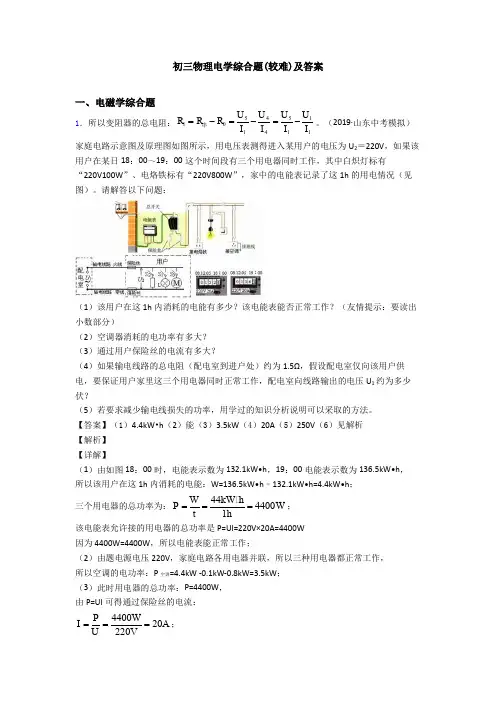

初三物理电学综合题(较难)及答案一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。

请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。

【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析 【解析】 【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ； （3）此时用电器的总功率：P=4400W ， 由P=UI 可得通过保险丝的电流：4400W20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ， 根据串联电路的电压特点，所以配电室向线路输出的电压： U 1=U 额+U 线=220V+30V=250V ；2．由题知。
