人教版初三物理全册列方程组-解电学综合计算题

电功、电功率和电热的综合计算类型一含电能表的电功率综合计算1．在物理综合实践活动中，小明和小亮合作测量电磁灶的加热效率。

他们关闭家中的其他用电器，只让电磁灶接入电路中烧水，水的质量为2 kg。

小明负责观察电能表(如图1所示)，小亮负责用温度计测量水的温度。

5 min电能表上的转盘转了200 r，水的温度恰好升高了50 ℃。

求：[c水＝4.2×103J/(kg·℃)](1)水吸收的热量。

(2)电磁灶的实际功率。

(3)电磁灶烧水的效率。

图1类型二与图像有关的电学计算2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图2所示，下列说法中正确的是()图2A．A的电阻值为6.25 ΩB．A和B串联，电路中的电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比为5∶4D．当A和B串联，且它们的电阻相同时，电源电压为3 V3．图3甲是小灯泡L和电阻R的电流随电压变化的图像，将它们按图乙所示接入电路中。

已知该电路中电源电压是2 V，则下列结论中错误的是()图3A．只闭合开关S，电路消耗的功率是1 WB．当再闭合S1后，电流表示数变化了0.2 AC．当再闭合S1后，电路消耗的总功率为1.2 WD．当再闭合S1后，电路消耗的功率将增大0.4 W4．在图4甲所示电路中，电源电压恒为9 V，灯泡L的额定电压为6 V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示。

求：(1)灯泡的额定功率。

(2)灯泡正常发光时，滑动变阻器接入电路的阻值。

(3)当电压表的示数是5 V时，灯泡L的实际功率。

图4 类型三有关“挡位型”的计算5．如图5所示，是某种电热器的电路图，电源电压为220 V，R1、R2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时的电功率是________W，在高温挡工作1 min产生的热量是________J。

人教版九年级物理电学综合计算题专练1、如图所示，电源电压保持不变，电流表的量程为0～0.6 A ，电压表的量程为0～15 V ，R 1＝20 Ω，滑动变阻器R 2的规格为“100 Ω 1 A”。

（1）闭合开关S 1，断开开关S 2、S 3，电流表示数为0.4 A ，求电源电压。

（2）闭合开关S 3，断开开关S 1、S 2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V ，求R 3的阻值。

（3）闭合开关S 1、S 2和S 3，在不损坏电流表、电压表的情况下，求滑动变阻器R 2的阻值取值范围。

解：（1）闭合开关S 1，断开开关S 2、S 3，为R 1的简单电路，电流表示数为0.4 A ， 根据欧姆定律I ＝UR可得，电源电压U ＝I 1R 1＝0.4 A ×20 Ω＝8 V 。

（2）闭合开关S 3，断开开关S 1、S 2，则R 2、R 3串联，滑动变阻器滑片置于中点位置时，电压表（测变阻器接入电阻的电压）的示数为4 V ，则电路中的电流I 2＝U 212R 滑 ＝4 V50 Ω ＝0.08 A ，根据串联电路的分压规律和欧姆定律I ＝UR 可得，R 3的阻值R 3＝U －U 2I 2 ＝8 V －4 V0.08 A＝50 Ω。

（3）闭合开关S 1、S 2和S 3，R 1、R 2并联，R 3被短路，电压表测电源电压，电流表测干路电流，根据并联电路各支路互不影响，通过R 1的电流为0.4 A 不变， 电流表的量程为0～0.6 A ，则干路电流最大为0.6 A ， 由并联电路的电流规律，通过变阻器的最大电流 I 变大＝I 总大－I 1＝0.6 A －0.4 A ＝0.2 A ，由欧姆定律可得，变阻器连入电路的最小电阻R 滑小＝U I 变大 ＝8 V0.2 A＝40 Ω；当变阻器滑片移动到最左端时，变阻器接入阻值最大，总电流最小，没有超出电流表的量程，则变阻器的最大电阻为100 Ω。

因此在不损坏电流表、电压表的情况下，滑动变阻器R 2的阻值取值范围为40～100 Ω。

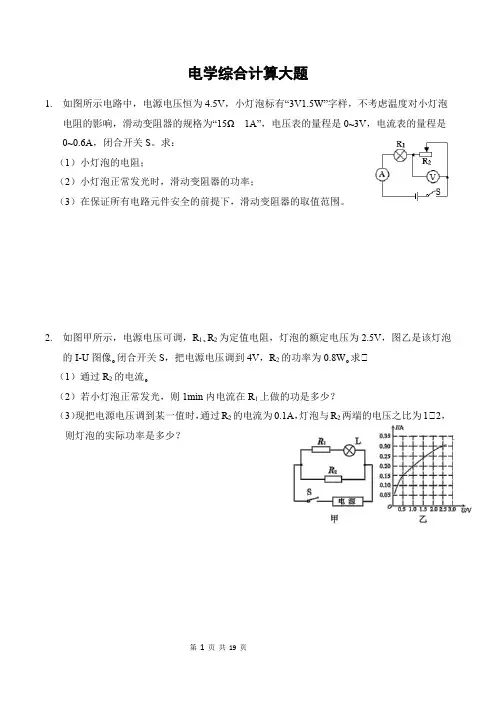

电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。

热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

第十八章专题训练电功率综合计算1．如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω1A”，电压表量程为0～5V。

只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。

求：（1）灯泡的额定功率；（2）电阻R2的阻值；（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。

2．图甲是可自动调节亮度台灯的电路图。

灯泡标有“24V 12W”字样，R1为光敏电阻。

其阻值随光照强度的变化如图乙所示。

滑动变阻器R2最大阻值为30Ω。

当光照强度为E1、R2连入电路的则值为12Ω时。

灯正常发光（不计温度对灯丝电阻的影响）。

求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。

（灯泡两端的电压不能超过额定电压）3．图甲是某款电熨斗，图乙是其电路原理图。

电源电压为220V ，、为发热体。

熨斗两挡功率分别为100W 和500W ，通过开关S 实现温度控制，S 闭合时为高温档。

（1）求的阻值；（2）在使用过程中，若电熨斗10min 消耗电能，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；（3）为了适应不同室温和更多衣料，小明对电路做了改进，将换成滑动变阻器，如图丙所示，、均为发热体。

假定电熨斗每秒钟散失的热量Q 跟电熨斗表面温度与环境温度的温度差关系如图丁所示。

在一个20℃的房间，要求电熨斗表面保持220℃不变，应将的阻值调为多大？4．如图甲所示电路中，电源两端电压保持不变，R 0为定值电阻，R 1为滑动变阻器。

图乙是该滑动变阻器消耗的电功率与电流关系的图像。

求：（1）该滑动变阻器的最大阻值；（2）定值电阻R 0的阻值；（3）电源电压。

1R 2R 1R 51.3210J ⨯2R 3R 1R 3R t ∆3R5．如图甲所示，实验小组的同学设计了一种测量温度的电路，已知电源电压为且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示，电路中允许通过最大电流为。

«电学综合题》一、计算题1.如图所示，R o 是阻值为80Q 的定值电阻，R 为滑动变阻器，其上标有“ 100Q3A ” 字样，电流表 Ai 的量程为0〜0.6A ,电流表A 2的量程为0〜3A ,灯泡上标有 “ 8V 1.6W ” 字样。

求：(1) 灯泡的额定电流；(2) 闭合开关S ,断开开关 ◎、S 2时，灯泡正常发光，求电源电压的大小； (3)开关S 、0、S 2都闭合时，在不损坏电流表的前提下，求 R 消耗电功率的最小 值和最大值。

如图所示的电路中，电源电压保持不变，灯 L 标有“12V12W ”的字样，R 2=12 Q,当S i 、S 2都闭合时。

电流 表示数为1.2A .这时灯L 正常发光(忽略温度对灯丝电 阻的影响)，求：(1) 电源电压； (2) 电阻R 1的阻值；(3) 若将开关◎、S 2都断开。

此时灯 L 实际消耗的功率是多少?3.图甲为雯雯家新买的电煲锅，它有加热和保温两种功能。

图乙是其简化电路。

当S接a 时，电煲锅加热；当S 接b 时，电煲锅保温。

已知：电源电压为220V. R 1=55 Q, 加热时总功率与保温时总功率的关系为：P 加热=5P 保温.[c 米饭=4 X103J/ ( kg?°C)]求：(1) 若电煲锅内装有1kg 米饭，从12C 加热到100C ，米饭吸收多少热量？2.(2)电阻R2的阻值为多少？(3 )若电煲锅的热效率为80%，加热这些米饭需要多长时间？4. 如图所示，图甲是电阻 R i 和电阻R 2的电流随电压变化图象，将它们按图乙所示接 入电路中，滑动变阻器上标有“ 20Q1A ”字样，电源电压不变。

(1) 当只闭合开关 0,滑片P 位于a 端时，电阻R i 的实际功率为1W ,求电源电 压。

(2) 当把滑片P 移到b 端，同时闭合开关 S i 、S 2时，电阻R i 的实际功率为9.6W , 求电流表的示数。

5.如图所示，电源电压恒定，R i =30 Q,闭合开关S ,断开开关Si ,电流表示数是0.3A .当闭合S 、Si 时，发现电流表 示数变化了 0.2A ，求： (1) 电源电压； (2) R 2的阻值是多少？(3) 当闭合S 、S i 时，电路消耗的总功率。

物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2. 写出代入数据的过程3. 计算过程和结果都要写明单位1. 如图 1 所示，已知 R=2Q , R 2=4Q ,U=12V ;求:1) 通过电阻R i 的电流I i ； 2) 电阻F 2两端的电压 U 。

(2A,8V )2. 如图2所示，电流表示数为 0.5A, R 2=20 Q ,通过艮的电流是0.3A ，求：1) 电压表的示数； 2)电阻 R=? (6V30 Q )3. 如图3所示，电源电压为 8V, R=4Ra,电流表A 的示数为0.2A ;求：电阻 R 1, R 2各为多少欧？ (200 Q 50 Q )4. 如图4所示，电源电压 U 不变，当开关 S 闭合时，通过电阻 R 的电流为3A 。

当电路中开关 S 断开时，R 1 两端电压为5V, R 2的电功率为10W.求：电源电压 U 及电阻R 1和R ＞的阻值。

(15V 5 Q 10 Q )求：1)通过电阻Ra 的电流为多少？2) R 2两端的电压为多少？ 3) 5min 内电流通过 艮做功多少？6. 如图5所示，电源电压恒为 3V,知R=12Q , R 2=6Q 。

求: 1) 当开关S 断开时电流表A 的读数 2)当开关S 闭合时电流表 A 的读数7. 如图6所示，电源电压 U 不变，R=6Q .1) 当开关S 断开时电流表 A 的示数为1A,求R 1两端的电压； 2) 当开关S 闭合时电流表 A 的示数为1.2A,求R z 的电阻值。

(6V 30 Q )&如图7所示，定值电阻 R 1和艮串联，电源电压为 7V ,电流表的示数为 0.5A, R 2的电功率为2.5W 。

求：电阻R ＞两端电压和电阻 Ri 的电功率。

(5V 1W)9•如图8所示，电源电压为 8V,且保持不变。

R=4F 2。

当开关S 断开时，电流表的示数为 2A 。

(0.25A 0.75A)Ri5.把阻值为300 Q 的电阻R 接 入电路中后，通过电阻R 1的电流为40mA 把阻值为 200 Q 的 电阻Ra 和R 串联接入同一电路 中时；團510.如图9所示，已知 R=6Q ，通过电阻 R 2的电流l 2=0.5A,通过电阻R 和艮 的电流之比为丨1： I 2=2： 3。

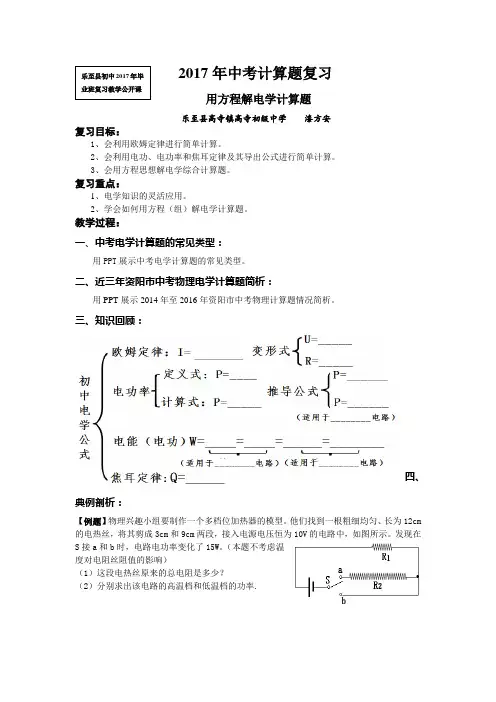

2017年中考计算题复习用方程解电学计算题乐至县高寺镇高寺初级中学 漆方安复习目标：1、会利用欧姆定律进行简单计算。

2、会利用电功、电功率和焦耳定律及其导出公式进行简单计算。

3、会用方程思想解电学综合计算题。

复习重点：1、电学知识的灵活应用。

2、学会如何用方程（组）解电学计算题。

教学过程：一、中考电学计算题的常见类型：用PPT 展示中考电学计算题的常见类型。

二、近三年资阳市中考物理电学计算题简析：用PPT 展示2014年至2016年资阳市中考物理计算题情况简析。

三、知识回顾：四、典例剖析：【例题】物理兴趣小组要制作一个多档位加热器的模型。

他们找到一根粗细均匀、长为12cm 的电热丝，将其剪成3cm 和9cm 两段，接入电源电压恒为10V 的电路中，如图所示。

发现在S 接a 和b 时，电路电功率变化了15W 。

（本题不考虑温度对电阻丝阻值的影响）（1）这段电热丝原来的总电阻是多少？（2）分别求出该电路的高温档和低温档的功率.【练习1】（2014．资阳）如图甲所示是小明设计的调光灯电路图，他将粗细均匀的镍铬合金丝AB通过滑片P连入电路，小灯泡L的额定电压为U0=6V。

闭合开关S后，滑片P从镍铬合金丝左端A滑到右端B的过程中，小灯泡的I—U关系图像如图乙所示；设镍铬合金丝AB的阻值不随温度变化。

求：（1）小灯泡的额定功率P0；（2）AB的最大阻值R；（3）当镍铬合金丝AB连入电路部分的电阻R1=2Ω、小灯泡L消耗功率为P=4W时小灯泡灯丝的电阻R2。

【练习2】如图甲所示的电路中，R0为定值电阻，R x为滑动变阻器．图乙是滑动变阻器的电功率与电流关系的图象．（1）当电路中的电流是0.5A时，R x接入电路的电阻为多少？（2）滑动变阻器的最大阻值是多少？（3）电源电压和定值电阻R0为多大？【课后练习】（2015．资阳）如图所示，在物理课外科技活动中，小明受电子秤的启发设计了一种测量托盘所受压力的压力测量仪，他用电压表的示数来表示托盘所受压力的大小．电源电压为E=6V，定值电阻R0=10Ω，滑动变阻器R的规格为“10Ω、lA”．金属指针OP固定在安放托盘的轻弹簧M上，并能随轻弹簧一起在金属杆AB上滑动且与AB接触良好，金属指针和金属杆电阻忽略不计．轻弹簧M在弹性限度内它被压缩的长度与其所受的压力大小成正比，当托盘所受压力为F1=0时P恰好位于R的最上端；当托盘所受压力为F2=100N时P恰好位于R的最下端（此时弹簧的形变仍在弹性限度内）．求：（1）电压表示数U与托盘所受压力F的关系式；（2）当压力为F3=50N时定值电阻R0消耗的功率P．。

列方程解电学题
1、如图所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P在R2
中点时，电压表示数为6V；当P在b点时，电压表示数为9V，求R2的
最大阻值和电源电压。

2、如图甲所示电路，电源电压保持不变。

闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I－U”关系图线如图乙所示。

求：
（1）电源电压；
（2）定值电阻R1的阻值；
（3）滑动变阻器R2的阻值变化范围；
（4）在图乙中，作出另一个电阻的“I－U”关
系图线．
3、甲乙两只定值电阻，甲标有10Ω，1A，乙标有15Ω，0.6A。

把它们并联起来接入一电路中，则电路中允许通过的最大电流为？两端允许加上的最高电压为？
6、如图5甲所示，当开关S从点2转换到点1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是V，电阻R2的阻值是Ω，电阻R2的I-U图像是丙图中的。

（填“a”或“b”）
5、
（2013•重庆）在如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A．则电源电压U与滑动变阻器R′的最大阻值为（）
A．6V 10ΩB．6V 20ΩC．12V 20ΩD．12V 40Ω
6、如图电路中，当开关S分别与a、b接触时，电流表的示数之比为5︰4，已知R2=6Ω，设电源电压保持不变，求R1的阻值是多少？24。

电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。

热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

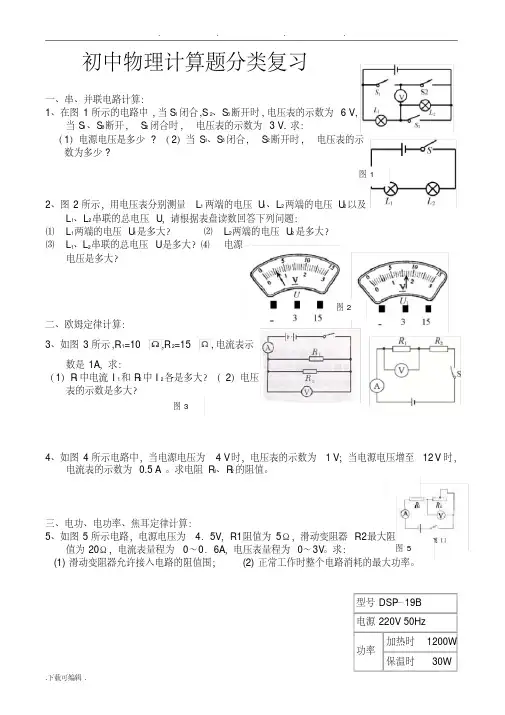

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为 6 V,当S1、S3断开, S2闭合时, 电压表的示数为 3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?2、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？二、欧姆定律计算：3、如图3所示,R1=10 ,R2=15 ,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？4、如图4所示电路中，当电源电压为 4 V时，电压表的示数为 1 V；当电源电压增至12 V时，电流表的示数为0.5 A。

求电阻R1、R2的阻值。

三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A，电压表量程为0～3V。

求：(1)滑动变阻器允许接入电路的阻值围；(2)正常工作时整个电路消耗的最大功率。

型号DSP—19B电源220V 50Hz功率加热时1200W 保温时30W图1图2图3图56、某电热水瓶的铭牌如下表所示。

若热水瓶装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。

求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的部电路图。

7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。

当闭合开关S 1滑动变阻器的滑片P 移动到a 时，闭合开关S 2、S 3与断开S 2、S 3，电流表的变化围为0.4A ～0.1A ，电压表的变化围为6V ～4V ；当断开开关S 2和S 3，滑动变阻器的滑片P 移动到距a 点1/2时小灯泡L 正常发光。

初中物理-人教版-九年级全一册一一专项综合全练非选择题1. )"吃火锅〃是人们喜爱的一种饮食方法，火锅里装有2 L 、60 °C 的水，要把这些水加热到100 °C,求： ⑴水吸收了多少J 的热量?[c 水=4.2xlO 3J/(kg-°C)]⑵若由阻值为24.2 Q 的电热丝接入家庭电路来加热,使锅内的水由60 °C 加热到100 °C,比电热丝产生热量的 80%被水吸收，则电热丝需正常工作多长时间? 答案 ⑴3.36X 105J (2)210 s解析(1)锅中水的体积为V=2 L 二2x10-3 n?,水的质量为m=pV=1.0><10' kg/m 3x2x!0-3 m 3=2 kg,水吸收的热量为Q 吸二c 水 m(t-to)=4.2xl03 J/(kg-°C)x2 kgx(100 °C-60 °C)=3.36xl05 J;⑵由耳=°放得,电热丝产生的热量为 Q 放 Q 吸 3.36 X 105/U 2(2201/)2=耳= 80% =4.2X 105J,电热丝消耗的电能为W.U =Q 放二4.2"0叮,电热丝的功率为P=/? = 24.2(2 =2 000“"电 4.2 X 105/W,由P 二七得，工作时间为t 二P = 2 000"二210s 。

2. 电热水壶是一种使用频率较高的家用电器，如图18-6-1所示的是某型号电热水壶，铭牌上标注额定功率是1 760 W,额定电压是220 V,现壶中装有1.5 L 温度为20 °C 的水。

求：(1) 将该电热水壶接入220 V 的家庭电路中工作时，通过电热水壶的电流是多大？ (2) 若加热时间是6 min,加热过程中消耗的电能是多少？⑶在1标准大气压下将水烧开,水吸收的热量是多少?[c 水二4.2xl0h/(kg ・°C)]。

与电有关的综合计算1．如图是一种太阳能LED路灯的电路图，光控开关S白天与触点a接触，太阳能电池板为蓄电池充电；晚上与触点b接触，给电路供电，平均每晚路灯工作10 h．太阳光照射5 h能使规格是“24 V30 W”的路灯正常工作3个晚上．求：(1)路灯正常工作时的电阻；(2)路灯正常工作时每晚消耗的电能；(3)若太阳能电池的光电转换效率为18%，求电池板吸收太阳能的功率．(1)灯泡L1的电阻R1.(2)灯泡L2的电阻R2和灯泡L2的额定功率．3．(遂宁中考)小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构(如图甲)、使用方法及注意事项，并观察了豆浆机铭牌(如图丙)，电路原理图可等效成图乙．下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题：型号：Ya－B71额定电压：220 V频率：50 Hz丙工作时间(min) 0～1 1～5 5～6 6～10工作状态粉碎打浆加热粉碎打浆加热4.电压力锅结合了压力锅和电饭锅的优点，是现代人喜欢的厨房用具．图甲是某品牌电压力锅的简化电路图，R1为加热电阻，R2为保温电阻，S1为电源开关，S2为压力开关．加热时S2与触点a接通，R1工作；保温时S2与触点b接通，R2工作．电压力锅的其他参数见铭牌．电压力锅的铭牌额定电压220 V加热功率 1 000 W保温功率100 W气压设定值175 kPa(1)当电压力锅内的气压达到设定值时水沸腾．此时，水的温度________(填“＞”“＝”或“＜”)100 ℃.(2)计算保温电阻R2正常工作时的阻值．(3)图乙表示电压力锅工作时电功率与时间的关系．阴影部分面积表示____________________________，并列式计算它的大小．5．一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风，经检查，原来是机内的电热丝已经烧坏了，小明想用一根阻值相同的电热丝来替换，为此：(1)他从铭牌上查到，该电吹风机的额定功率为P额＝600 W，并观察了电吹风机的内部电路结构(如图)，终于明白了：旋转式开关的触片为扇形，当拨到某一档位时，可以同时与两个触点接触，于是当开关放在“冷”时，就是把________连入电路；当开关放到“热”时，就是把______________连入电路．6．(梅州中考)某兴趣小组制作了一个测量质量的电子秤，其原理如图甲所示，它主要由四部分构成：托板、压力杠杆OAB、压敏电阻R(电阻值会随所受压力大小发生变化的可变电阻)和显示重力大小的仪表A(实质是量程为0～0.6 A的电流表)．其中OA长5 cm，AB长20 cm，电源电压恒为9 V．压敏电阻R的阻值与所受压力的关系如图乙所示(托板和杠杆组件的质量可以忽略不计，g取10 N/kg)．求：(1)托板上放某一重物时，电流表示数为0.2 A，电子秤在1 min内消耗的电能；(2)托板上没有放置物体时，电路中的电流；(1)为保护电流表不被损坏，电子秤能测量的最大质量．7．(荆州中考)如图所示的电路中，①、②和③是三个电表(电流表或电压表)，已知电源电压U＝6 V，两灯泡的电阻均为6 Ω，闭合开关后，两灯泡均能发光，则：(1)分析①、②和③可能是什么电表，并求出他们的读数；(2)各种可能情况下L1消耗的电功率．8．(苏州中考)如图所示的电路中，电源电压恒为12 V，电阻R1的阻值为10 Ω，电阻R2的阻值为30 Ω，电流表A的量程取0～0.6 A．闭合开关S.(1)求通过电路的电流I；(2)求电阻R1消耗的功率P1；(3)现用标有“20 Ω 1 A”字样的滑动变阻器R3替换电阻R2，为使电路中各元件安全，求变阻器R3连入电路的阻值范围．9．如图，电动机M的线圈电阻为0.5欧，当S断开时，电流表读数为1安，当S闭合时，电流表读数为3安．问：10．(永州中考)我国是一个水资源匮乏的国家．爱动脑筋的小何同学，为了节约用水设计了一个储水箱放在他家洗衣机底部，用来储存洗衣机放出的废水，冲洗便盆．海尔洗衣机铭牌额定电压/V 220洗涤功率/W 220脱水功率/W 330最大洗涤容量/kg 711．如图是一种调温型电热毯的电路示意图，R1和R2是两根相同的电热丝．图中虚线框内是“三刀四档”滑动式调温开关，“三刀”(即AB、CD、EF三个滑片)只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上．当开关处于“4”档时，电热毯不发热；当开关处于其他三档中的某一档位时，电热毯的最小发热功率为30 W.(1)电热毯以最小发热功率工作时，流过电路中的电流为________A．(结果保留两位小数)(2)开关处于“1”、“2”档时，电热毯的发热功率分别为________W、________W.××牌热水器(1)热水器对水平台面的压力和压强；(2)热水器每天接收的太阳辐射能使水升高的温度；(3)热水器将水从20 ℃加热到52.4 ℃所需的最短时间．参考答案4.(1)＞ (2)R 2＝U 2/P 保温＝(220 V)2/100 W ＝484 Ω.(3)电压力锅加热10分钟消耗的电能(或电功) W ＝Pt ＝1 000W×600 s＝6×105J ．5.(1)电动机 电热丝和电动机 (2)200 (3)R ＝U 2P ＝（220 V ）2600 W －200 W＝121 Ω.7.(1)当①、③为电压表，②为电流表时，L 1、L 2串联，①测L 1两端电压，③测L 2两端电压，②测串联电路中的电流，串联电路的总电阻R ＝R 1＋R 2＝6 Ω＋6 Ω＝12 Ω，电路中电流即表②的示数I ＝U/R ＝6 V/12 Ω＝0.5 A ，表①的示数U 1＝IR 1＝0.5 A×6 Ω＝3 V ，表③的示数U 2＝IR 2＝0.5 A×6 Ω＝3 V ，当①、③为电流表，②为电压表时，L 1、L 2并联，①测通过L 2的电流，③测通过L 1的电流，②测并联电路两端电压，表①示数I 1＝U/R 2＝6 V/6 Ω＝1 A ，表③示数I 2＝U/R 1＝6 V/6 Ω＝1 A ，表②示数U ＝6 V ；(2)L 1、L 2串联时，L 1消耗的功率P 1＝U 1I ＝3 V×0.5 A ＝1.5 W ，L 1、L 2并联时，L 1消耗的电功率P′1＝UI 1＝6 V×1 A＝6 W ．8.(1)电路的总电阻：R ＝R 1＋R 2＝10 Ω＋30 Ω＝40 Ω，电路的电流：I ＝U R ＝12 V40 Ω＝0.3 A ；(2)电阻R 1两端的电压：U 1＝IR 1＝0.3 A×10 Ω＝3 V ，电阻R 1消耗的功率：P 1＝U 1I ＝3 V×0.3 A＝0.9 W ；(3)电路允许通过的最大电流：I 最大＝0.6 A ，电路总电阻的最小值：R 最小＝U I 最大＝12 V0.6 A ＝20 Ω，变阻器R 3的最小值：R 3最小＝R 最小－R 1＝20 Ω－10 Ω＝10 Ω，变阻器R 3的最大值即为：R 3最大＝20 Ω，变阻器R 3的阻值范围为10～20 Ω. 9.(1)当S 断开时，只有R 连入电路中，则R ＝U/I R ＝10 V/1 A ＝10 Ω；(2)电动机与电阻R 并联，则通过电动机的电流为I 动＝I 总－I R＝3 A －1 A ＝2 A ，电动机将电能转化为内能和机械能，因此P 机械＝P 电－P 热＝UI 动－I 2动R ＝10 V×2 A－(2 A)2×0.5Ω＝18 W ；(3)由焦耳定律可得Q ＝I 2动Rt ＝(2 A)2×0.5 Ω×2×60 s ＝240 J ．。

2024秋九年级物理全册与电有关的综合计算专题训练一、基础题（每小题2分，共40分）1.根导线长10m，电流为2A，通过导线的电量为多少？解：电量Q=I*t，其中I为电流，t为时间。

由题可知I=2A，t=1s（假设通过导线的时间为1秒），则电量Q=2A*1s=2C。

2.电流为5A的电子束在导线中流过的时间为0.5s，求通过导线的电量。

解：电量Q=I*t=5A*0.5s=2.5C。

3.一根直导线AB的总长度为20m，导线中的电流为3A，求在导线中A点到B点之间的电动势。

解：电动势E=Blv，其中B为磁感应强度，l为导线长度，v为导线移动速度。

由题可知B、l和v均未给出，无法求解。

4.一个导线在垂直磁感应强度为0.5T的磁场中以10m/s的速度运动，导线长度为5m，求导线两端的电动势差。

解：电动势差ΔE=Blv，其中B为磁感应强度，l为导线长度，v为导线移动速度。

由题可知B=0.5 T，l=5 m，v=10 m/s，代入公式计算得ΔE=0.5 T * 5 m * 10 m/s = 25 V。

5.两根导线之间的电阻分别为3Ω、5Ω，接在电压为12V的电源上，求两根导线之间的电流强度。

解：根据欧姆定律，电流I=U/R，其中U为电压，R为电阻。

由题可知U=12V，R1=3Ω，R2=5Ω，代入公式计算得I1=12V/3Ω=4A，I2=12V/5Ω=2.4A。

二、中级题（每小题4分，共40分）1.电流为2A的电流表，内阻为1Ω，接在电源上，读数为3A，则电源的电动势是多少？解：根据电流表的工作原理，电流表将其内阻视为串联在电源和外部电路中，因此整个电路等效为一个电阻为R=1Ω和电流为I=3A的并联电路。

根据欧姆定律，电动势E=IR=3A*1Ω=3V。

2.一个电阻为5Ω的电炉，通过电流为4A，求电炉的电功。

解：电功P=UI，其中U为电压，I为电流。

由题可知U=5Ω*4A=20V，I=4A，代入公式计算得P=20V*4A=80W。
