路由实验一 直连路由

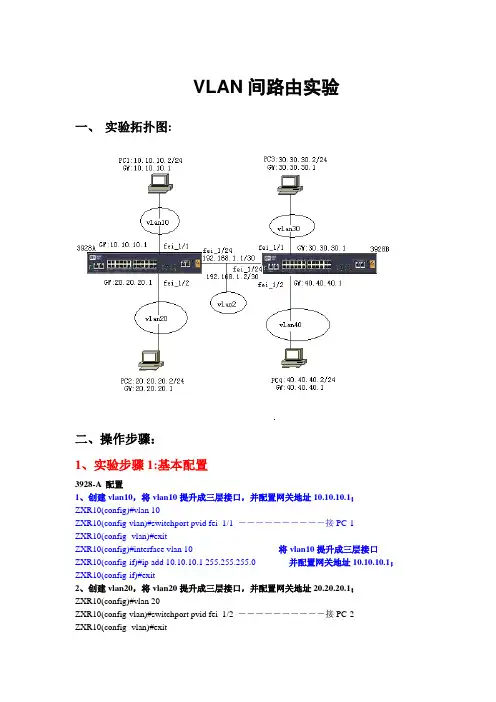

VLAN间路由实验一、实验拓扑图:二、操作步骤：1、实验步骤1:基本配置3928-A 配置1、创建vlan10，将vlan10提升成三层接口，并配置网关地址10.10.10.1；ZXR10(config)#vlan 10ZXR10(config-vlan)#switchport pvid fei_1/1 ――――――――――接PC-1ZXR10(config- vlan)#exitZXR10(config)#interface vlan 10 -------------将vlan10提升成三层接口ZXR10(config-if)#ip add 10.10.10.1 255.255.255.0 -------并配置网关地址10.10.10.1；ZXR10(config-if)#exit2、创建vlan20，将vlan20提升成三层接口，并配置网关地址20.20.20.1；ZXR10(config)#vlan 20ZXR10(config-vlan)#switchport pvid fei_1/2 ――――――――――接PC-2ZXR10(config- vlan)#exitZXR10(config)#interface vlan 20ZXR10(config-if)#ip add 20.20.20.1 255.255.255.0ZXR10(config-if)#exit3、创建vlan2，将vlan2提升成三层接口，并配置互联地址192.168.1.1；ZXR10(config)#interface fei_1/24 ――――――――――――接3928B ZXR10(config-if)#switchport acc vlan 2ZXR10(config-if)#exitZXR10(config)#interface vlan 2ZXR10(config-if)#ip address 192.168.1.1 255.255.255.252ZXR10(config-if)#exit3928-B 配置1、创建vlan30，将vlan30提升成三层接口，并配置网关地址30.30.30.1；ZXR10(config)#vlan 30ZXR10(config-vlan)#switchport pvid fei_1/1 ――――――――――接PC-3 ZXR10(config- vlan)#exitZXR10(config)#interface vlan 30ZXR10(config-if)#ip add 30.30.30.1 255.255.255.0ZXR10(config-if)#exit2、创建vlan40，将vlan40提升成三层接口，并配置网关地址40.40.40.1；ZXR10(config)#vlan 40ZXR10(config-vlan)#switchport pvid fei_1/2 ――――――――――接PC-4 ZXR10(config- vlan)#exitZXR10(config)#interface vlan 40ZXR10(config-if)#ip add 40.40.40.1 255.255.255.0ZXR10(config-if)#exit3、创建vlan2，将vlan2提升成三层接口，并配置互联地址192.168.1.2；ZXR10(config)#interface fei_1/24 ――――――――――――接3928A ZXR10(conf ig-if)#switchport acc vlan 2ZXR10(config-if)#exitZXR10(config)#interface vlan 2ZXR10(config-if)#ip address 192.168.1.2 255.255.255.252ZXR10(config-if)#exi删除VLAN全局模式下，1.no interface vlan ?2.no vlan ?2、实验步骤2：观察实验结果在没有配置任何路由信息之前，确认哪些pc之间可以ping通。

实训：直连两台路由器介绍本文档将指导您如何直连两台路由器。

直连两台路由器将为您提供更大的网络覆盖范围和更强的网络信号。

下面是一些步骤和要点，以地直连两台路由器。

步骤1. 首先，确保您已经准备好了两台路由器。

它们可以是同一个品牌或不同品牌的路由器。

2. 连接第一台路由器。

使用一条以太网电缆将第一个路由器的LAN口连接到您的电脑的网络端口。

3. 打开您的电脑上的Web浏览器，并输入第一个路由器的默认IP地址。

通常情况下，默认IP地址是192.168.0.1或192.168.1.1。

如果您不确定，请参考路由器的用户手册。

4. 在浏览器中输入正确的IP地址后，您将看到路由器的登录页面。

输入管理员用户名和密码以登录到路由器的管理界面。

5. 在路由器管理界面中，找到“网络设置”或类似的选项。

在此部分，您可以设置第一个路由器的IP地址和子网掩码。

确保它们与您的网络环境兼容，并与其他设备的IP地址不冲突。

6. 保存更改并重启第一个路由器。

完成后，断开第一个路由器与电脑之间的连接。

7. 连接第二台路由器。

使用另一条以太网电缆将第二个路由器的WAN口连接到第一个路由器的LAN口。

确保连接牢固。

8. 打开您的电脑上的Web浏览器，并输入第二个路由器的默认IP地址。

与第一个路由器类似，默认IP地址通常是192.168.0.1或192.168.1.1。

9. 用管理员用户名和密码登录第二个路由器的管理界面。

10. 在第二个路由器的管理界面中，找到“网络设置”或类似的选项。

在此部分，您可以设置第二个路由器的IP地址和子网掩码。

与第一个路由器的设置相匹配，并保证不与其他设备的IP地址冲突。

11. 保存更改并重启第二个路由器。

12. 您的两台路由器现在应该是直接连接在一起的。

您可以使用主路由器分配IP地址和配置其他网络设置。

总结通过按照上述步骤和要点，您可以成功地直连两台路由器。

直连两台路由器将扩大您的网络覆盖范围，提供更强的信号，并为您的设备提供更稳定的连接。

路由器的直连路由在我们日常使用网络的过程中，路由器扮演着至关重要的角色。

它就像是一个交通指挥员，有条不紊地引导着数据的流向，确保我们能够顺利地上网、浏览网页、观看视频等等。

而在路由器的众多路由方式中，直连路由是其中一种基础且重要的类型。

那么，什么是直连路由呢？简单来说，直连路由就是路由器直接连接的网段的路由信息。

比如说，您的路由器通过网线连接了一台电脑和一部手机，那么这台电脑和这部手机所在的网段，对于路由器来说就是直连网段，相应的路由信息就是直连路由。

直连路由的产生非常直接和自然。

当路由器的某个接口被配置并激活后，它会自动发现这个接口所连接的网络，并将其纳入自己的路由表中。

这个过程不需要额外的配置，路由器自己就能搞定。

这也是直连路由的一个显著优点——配置简单。

想象一下，您刚刚购买了一台新的路由器，将其连接到您的宽带调制解调器和家庭中的几台设备上。

只要您完成了物理连接，并正确地配置了接口的 IP 地址等基本参数，路由器就会立即识别出这些直接连接的网段，并建立直连路由。

这使得您的家庭网络能够迅速地开始工作，您可以马上开始上网冲浪，而无需进行复杂的路由配置。

直连路由的另一个重要特点是可靠性高。

由于是直接连接的网段，路由器对其状态和信息的了解是最准确和及时的。

如果某个直连网段出现了故障，比如网线断开或者连接的设备关机，路由器能够立即感知到，并相应地更新路由表，避免将数据错误地发送到这个不可达的网段。

直连路由在网络中的作用不容小觑。

首先，它为数据包的转发提供了最基本的路径信息。

当路由器接收到一个数据包时，会首先查看路由表中的直连路由，如果目标地址在直连网段内，就直接将数据包转发到相应的接口。

这大大提高了数据包转发的效率，减少了处理时间和延迟。

其次，直连路由与其他路由方式（如静态路由和动态路由）相互配合，共同构建了一个完整、高效的网络路由体系。

在一个小型网络中，直连路由可能就能够满足大部分的路由需求；而在大型复杂的网络中，直连路由则作为基础，与其他路由方式协同工作，确保数据能够准确、快速地到达目的地。

2019/3/30
第六步：配置静态路由 1、在Router A上配置静态路由
2、在PC-A上： ping 129.3.1.11（不通） 在PC-B上： ping 129.1.1.11（不通） 想想为什么？ 3、在Router B上配置静态路由 4、在PC-A上： ping 129.3.1.11（通） 在PC-A上： ping 129.3.1.11（通）
学习动物精神

12、善解人意的海豚：常常问自己：我是 主管该怎么办才能有助于更好的处理事情 的方法。在工作上善解人意， 会减轻主管、共 事者的负担，也 让你更具人缘。

2019/3/30
第二步：将PC-A通过交换机联接到Router A的ethernet 0端口， 配置PC-A ： IP：129.1.1.11 Mark：255.255.0.0 Gateway：129.1.1.254 第三步：配置Router B <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.3.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.2 255.255.0.0
[Quidway]ip route-static 129.3.0.0 255.255.0.0 129.2.1.2
[Quidway]ip route-static 129.1.0.0 255.255.0.0 129.2.1.1
