2015射线检测工艺部分例题1

射线探伤试题一、是非题(在括号内正确的画○，错误的画×)1. 当原子核内的中子数改变时，它就会变成另一种元素。

( )2. 放射性同位素的能量减少到原来一半所需要的时间称作半衰期。

( )3. 硬X射线比软X射线传播速度快，所以硬X射线具有更高的能量。

( )4. X射线与可见光主要的区别仅仅是振动频率不同。

( )5. 连续X射线的能量与管电压有关，与管电流无关。

( )6. X射线管中电子的速度越小，则所发出的射线能量也就越小。

( )7. 与60CO相比，BT CS发出的r射线能量较低，半衰期较短。

( )8. 光电子又称为反冲电子。

( )9. 当射线能量大于1.02MeV至2MeV时，与物质相互作用的主要形式是电子对效。

( )10.当射线穿过三个半价层后，其强度仅剩下最初的1/8。

( )11.波长相同的X射线和r射线具有相同的性质。

( )12. X射线管的管电压是指阳极和阳极间所承受的峰值电压。

( )13.全波整流X射线机所产生的射线平均能比半波整流X射线机所产生的射线平均能高。

( )14. X射线机焦点应尽可能小一些，以防止靶过份受热。

( )15. X射线机操作时高压升不上和高压跳闸属于同一类故障。

( )16.192Ir射线源产生的射线主要成份是能量几乎呈连续分布的“白色X射线”。

( )17.所谓“潜影”就是在没有强光灯条件下不能看到的影像。

( )18.在实际应用范围内，射线线质对胶片特性曲线的形状基本上无影响。

( )19.胶片灰雾度包括片基固有密度和化学灰雾度密度两部份。

( )20.胶片对比度和主因对比度均与工件厚度变化引起的黑度差有关。

( )21.可使用微粒胶片弥补因几何不清晰度而降低的射线照相灵敏度。

( )22.用增大射源到胶片距离的方法可减小射线照相固有不清晰度。

( )23.增大最小可见对比度△Dmin,有助于识别小缺陷。

( )24.一般说来，胶片粒度大的衬度小，粒度小的衬度就大。

计算题1.将两块薄板并列在一起进行射线透照，设其中一块薄板材料质为A，厚度为T A，另一块材质为B，厚度为T B，若A、B的底片黑度分别为D A和D B,试证：D A-D B=0.3G AB(T B/H B-T A/H A) (H A,H B--A,B的半价层，G AB--胶片在D A和D B之间的平均梯度,又假定是单一波长Χ射线,且为薄板，散射线影响可忽略不计)证:设无吸收体时的X射线强度为I0,透过厚度T A,T B后的X射线强度分别为I A,I B,则:I A=I02(-TA/HA)--(1), I B=I02(-TB/HB)--(2),(1)÷(2)得:I A/I B=2[(TB/HB)-(TA/HA)]lgI A-lgI B=[(T B/H B)-(T A/H A)](lg2)=0.3[(T B/H B)-(T A/H A)]--(3),∵G AB=(D A-D B)/(lgI A-lgI B) ∴D A-D B=G AB(lgI A-lgI B),代入(3)得:D A-D B=0.3G AB(T B/H B-T A/H A)2.已知γ光子的波长λ为0.35A，求此波长下γ光子的能量为多少电子伏？解：∵E=hν=hc/λ=12.395/λ∴E=12.395/λ=12.395/0.35=35414.3ev3.当阳极靶采用钨（Z=74）,管电压为350KV，管电流10mA，求X射线的转换效率是多少？（η=1×10-9）解：∴η=ηzv=1×10-9×74×350000=0.0259=2.59% ∴X射线的转换效率为2.59%4.当X射线的最短波长是0.5A，试求最大波长？解：λmax=1.3λmin=1.3×0.5=0.65A5.在某管电压下产生的X射线穿过某物质其半值层为o.5cm，则它的十分之一值层是多少？解：半值层0.5cm时，μ=(ln2)/0.5=1.39cm-1，十分之一值层时ln10=1.39X，X=(ln10)/1.39=1.65cm6.透过厚铝板的X射线窄射束的照射剂量率是400x10-7C/Kg，再透过20mm厚的铝板时，剂量率变为200x10-7C/Kg，那么再透过10mm厚的铝板时，剂量率为多少？解：I1=I0e-μx1，200*10-7=400*10-7*e-2μ，μ=（ln2）/2，再按I2=I0e-μx2，这里x2=20+10=30mm=3cm，代入各参数即可求得I2=141x10-7C/Kg7.10个月前购进192Ir源，当时的射源强度为148x1010Bq，现在的强度为多少？（按每月30天计算）解：192Ir源的半衰期为75天，则λ=0.693/T1/2=0.693/75，根据G=G0e-λt,t=10x30(天)，代入得G≈9.25x1010Bq8.已知透过观片灯窗口的光照度为50000lx，若透过底片的光强不少于50lx，则该观片灯能观察底片的最大黑度值为多少？解：设L0=50000lx，L=50lx，则D max=lg(L0/L)=lg(50000/50)=39.200kV时，铜相对钢的等效系数为1.4，对15mm铜板照相，需采用多厚钢的曝光量？答案：20mm10.以X光机（有效焦点尺寸3mm）检测厚度10mm的钢板，若要求几何模糊度Ug为0.5，则射源至底片的距离至少应为多少？答案：70mm11.以相同的条件透照同一工件，若焦距缩短20%，则灵敏度稍有降低，而曝光时间可减少多少？答案：36%12.用半衰期为75天的192Ir源在某时间对某工件透照时的最佳曝光时间为40分钟；5个月后，用该源对同一工件透照，为得到同样黑度的射线底片，曝光时间应为多少？答案：2小时40分钟13.用铅箔增感，焦距1200mm，曝光时间8分钟，得黑度1.5，现焦距改为600mm,为使黑度不变，曝光时间应为多少？答案：2分钟14.已知入射光强200cd/m2，则底片黑度为2.3的区域透过的光强为多少？答案：1cd/m215.用60Co源透照某一零件，曝光时间为10分钟，焦距为600毫米，若将焦距变为300毫米，为得到同样黑度的底片，其曝光时间应为多少？答案：2.5分钟16.220千伏时,钢和铜的射线透照等效系数分别为1.0和1.4,此时对20毫米厚的铜板进行射线透照时,需采用钢曝光参数的厚度为多少？答案：28毫米17.强度为30居里的铱192射源，应用多厚的铅板使其照射率降为0.2R/h以下？（注：192Ir 的r.h.m/Ci为0.55，对铅的半值层为0.12cm）答案：8mm18.铱192的强度为80Ci，射线照相时射源至底片距离50cm，底片黑度2.0，现射源衰退至20Ci，要以同样的照相时间的到同样的结果，则射源至底片的距离应为多少？答案：25cm19.铱192射源强度为50Ci,欲照射2英寸厚度的钢板时曝光系数为0.95,如射源至底片距离25英寸,则曝光时间应为多少？答案：11.9分钟20.192Ir对铅的半值层厚度为0.12cm，若射线剂量需由40mR/h降低为2.5mR/h，则需要的铅屏蔽厚度是多少？答案：0.48cm21.铅对铱192的半值层为1.2mm，铱192的r.h.m/Ci为0.55，假设现有一个50居里的铱192源，距射源10米时，要使剂量率降至10mR/h，需要多厚的铅板屏蔽？答案：5.7mm22.某γ放射源的衰变常数λ=0.021/年，则其半衰期为多少？答案：33年23.管电压为2000KV的X射线管发出的X射线最短波长是多少？答案：λmin=1.24/2000=0.00062mm24.观片灯的入射光强度为500 lx时，观察黑度为0.7的X射线底片，则透过底片的光强度为多少？答案：100 lx25.192Ir的γ射线通过水泥墙后，照射率衰减到200mR/h，为使照射率衰减到10mR/h以下，至少还应复盖多厚的铅板？（H Pb=0.5mm）答案：21.5mm26.采用4.5x4.5mm方形有效焦点的X光机透照厚度100mm的工件，当焦距为1000mm时，其“几何模糊度”是多少？0.5mm27.距离射线源1米处的吸收当量剂量率为472.5毫雷姆/小时，设射线人员在不超过2.1毫雷姆/小时的情况下，应距射线源多远？答案：15m28.用60Coγ射线源，焦距900mm进行透照，曝光时间为12分钟时可获得黑度满意的射线照相底片，如将焦距变为800mm，要得到同样黑度的底片，则曝光时间应为多少？答案：9.5分钟29.用某种胶片透照工件，当管电流和曝光时间的乘积为10mA·min时，底片黑度为1.0，如果其他条件不变，要将黑度提高到2.5，求所需曝光量为多少？（由胶片特性曲线查得黑度为2.5和1.0时所对应的曝光量对数差为1）解：已知E1=10mA·min，D1=1.0，D2=2.5，lgE2-lgE1=1，求E2=？lgE2-lgE1=lg(E2/E1)=1，E2=10E1=10x10=100mA·min30.设有一辐射单一波长γ射线的同位素源，某时在离射源200cm处测得其照射率，14天后同一时刻在离射源192cm处测出其照射率与前同，问此射源半衰期为多少天？解：设此同位素原来的原子核数为N0，14天后同一时刻的原子核数为N，则由衰减律公式 N=N0e-14λ--(1),式中：λ--衰变常数,又设I1和I2分别为距N0 200cm处和距N 200cm处的放射强度，设I3为距N 192cm处的放射强度，则按题意有I1=I3 --(2)I2/I3=(192/200)2 --(3) I2/I1= N/N0--(4),由(1)～(4)式得:e-14λ= N/N0 =I2/I1=I2/I3=(192/200)2 e-7λ=0.96 (-7λ)=ln0.96λ=0.00583 ∴T1/2=0.693/λ=0.693/0.00583≈119d31.对管电压和管电流都保持不变的某一个曝光量，当焦距从1200mm改为900mm时，曝光时间必须从原来的8分钟变为多少分钟？答：4.5分钟32.某台X光机的阳极靶为钨（原子序数Z=74），测得其最短波长为0.045，求在极限波长下的管电压为多少？X射线的转换效率是多少？（计算精确到小数点后两位）解：比例系数α=1.2*10-6/千伏，由λ=12.4/V(千伏)得到V=12.4/λ=12.4/0.045=276(KV) 由η=VZα=276(千伏)*74*(1.2*10-6/千伏)=0.0245=2.45%33.今摄得黑度分别为2.1和2.9的两张底片，按同一条件进行观察，观片时若透过光以外的环境光强与透过黑度为2.9的底片后的光强相同，则同一直径的象质计金属丝在黑度2.9的底片上可见对比度是黑度2.1的底片上可见对比度的几倍？（设黑度在1.2～3.5范围内，△D与D成正比。

特种设备无损检测技术培训考核习题集二00五年三月说明《特种设备无损检测技术培训考核习题集》是在《锅炉压力容器无损检测新编教材配套习题集》基础上改写而成的。

改写过程中纠正了书中的一些错误外，还增加了材料、焊接、热处理等基础知识的题目。

编写本习题集的主要依据是《射线检测》、《超声波检测》、《磁粉检测》、《渗透检测》、《特种设备无损检测相关知识》五本教材，编写时还参考了全国考委会《锅炉压力容器无损检测人员考试习题集》、江苏省《无损检测习题集》以及部分美国ASNT习题。

本书主要编写人：强天鹏、施健。

无损检测知识部分的习题集的排列编号与教材的章节对应。

RT 和UT部分的计算题按难易程度和实用性分为四个等级。

Ⅰ级资格人员应掌握*级题，理解或了解**级题；Ⅱ级资格人员应掌握**级以下题，理解或了解***级题；Ⅲ级资格人员应掌握***级以下题，理解或了解****级题。

建议在理论考试中，计算题部分“掌握”的等级题占75%左右，“理解”或“了解”的等级题占25%左右。

其它题型则未分级，学员可参考锅炉压力容器无损检测人员资格考核大纲中“掌握”、“理解”和“了解”的要求来确定对有关习题的熟练程度。

材料、焊接、热处理知识部分的习题选用了是非和选择题两种题型，主要是考虑这两种题型有利于学员对基础概念的掌握。

欢迎读者对书中的缺点错误批评指正。

2005年3月·南京目录说明第一部分射线检测一、是非题是非题答案二、选择题选择题答案三、问答题问答题答案第一部分射线检测共： 690题其中：是非题 213题选择题 283题问答题 79题计算题 115题一、是非题1.1 原子序数Z等于原子核中的质子数量。

（）1.2 为了使原子呈中性，原子核中的质子数必须等于核外的电子数。

（）1.3 当原子核内的中子数改变时，它就会变为另一种元素。

（）1.4 当一个原子增加一个质子时，仍可保持元素的种类不变。

（）1.5 原子序数相同而原子量不同的元素，我们称它为同位素。

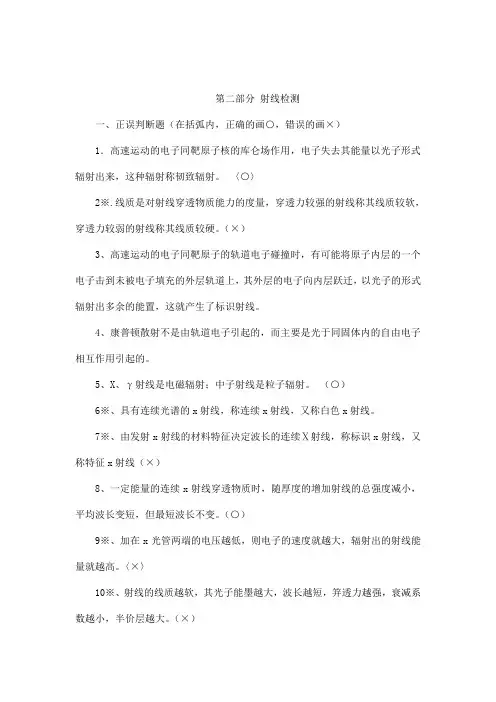

第二部分射线检测一、正误判断题（在括弧内，正确的画○，错误的画×）1．高速运动的电子同靶原子核的库仑场作用，电子失去其能量以光子形式辐射出来，这种辐射称韧致辐射。

〈○〉2※.线质是对射线穿透物质能力的度量，穿透力较强的射线称其线质较软，穿透力较弱的射线称其线质较硬。

（×）3、高速运动的电子同靶原子的轨道电子碰撞时，有可能将原子内层的一个电子击到未被电子填充的外层轨道上，其外层的电子向内层跃迁，以光子的形式辐射出多余的能置，这就产生了标识射线。

4、康普顿散射不是由轨道电子引起的，而主要是光于同固体内的自由电子相互作用引起的。

5、X、γ射线是电磁辐射；中子射线是粒子辐射。

（○）6※、具有连续光谱的x射线，称连续x射线，又称白色x射线。

7※、由发射x射线的材料特征决定波长的连续Ⅹ射线，称标识x射线，又称特征x射线（×）8、一定能量的连续x射线穿透物质时，随厚度的增加射线的总强度减小，平均波长变短，但最短波长不变。

（○）9※、加在x光管两端的电压越低，则电子的速度就越大，辐射出的射线能量就越高。

〈×〉10※、射线的线质越软，其光子能墨越大，波长越短，笄透力越强，衰减系数越小，半价层越大。

（×）11．Y射线的能盘取决于放射性同位苯的活度或居里效，而它的强度取决于源的种类。

（×）12※、射线的能量减弱到初始值上半时所穿过物质的厚度，称半价层，又称半值层。

（×）13※、放射性同位紊的能搔蜕变至其原值一半所需时间，称半衰期。

（×）14※、描述放射性物质不稳定程度的量称为“活度”。

（○）15、在核反应堆中，把一种元素变为放射性元素的过程，称为激活。

（○）16v当原子核内质子数不变，而原子量增加时，它就变戚另一种元素。

（×）17※、不稳定的同位素，称为放射性同位素。

（○）18※、光子是以光速传播的微小的物质粒子。

（×）19、光电效应巾光子故部分吸收，而康普顿效应中光子被完全吸收。
