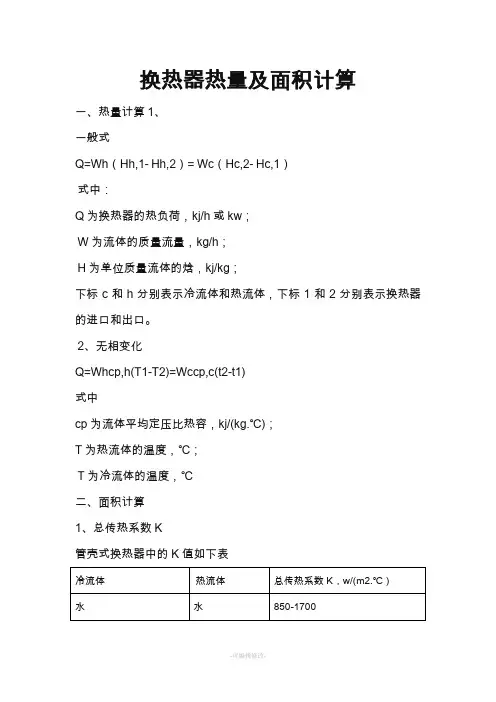

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh (Hh,1- Hh,2 ) = Wc (Hc,2- Hc,1 )
式中：
Q为换热器的热负荷，kj/h或kw;
W为流体的质量流量，kg/h ；
H为单位质量流体的焓，kj/kg ；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q二Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg. C );
T为热流体的温度，C;
T为冷流体的温度，C
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h 1kcal=4.18kj 2、
温差
(1)逆流
热流体温度T: T1 F2
冷流体温度t: t211
温差△: △1—42
△m二(42- 41) /ln(A t2/ 41)
(2)并流
热流体温度T: T1 —T2
冷流体温度t: t1 T2
温差△: △2—/M
△m二（42- 41） /ln（A t2/ 41）
3、面积计算
S=Q/（K. 4tm）
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m; L为管长, m。

四、注意事项
冷凝段:潜热（根据汽化热计算）
冷却段:显热（根据比热容计算
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

换热器换热面积是如何计算以夹套式换热器换热面积计算，计算过程如下：1、加热器计算共9个参数1热流量、2传热系数与换热面积、3对数平均温差、4冷侧流体质量流量与比热容、5热侧流体质量流量与比热容、67热侧流体进出口温度、89冷侧流体进出口温度，需要知道其中5个就可以计算。

2、基本计算原理是热平衡。

假设你的水是常压，从20℃加热到100℃零界点就可以，无须汽化，温升控制1.3℃/min，需要时间=80℃÷1.3℃/min=62min，按1个小时处理，内胆水容积按1m3常压计算，即1小时要把1m3水从20℃加热到100℃。

热侧流体放热量×热效率（设计一般按100%考虑）=冷侧流体吸热量，从20℃加热到100℃，平均温度60℃，密度1000kg/m3，比热容4.2kJ/（kg.℃），则水的吸热量=1000kg/h*80℃*4.2kJ/（kg.℃）=336000kJ/h。

蒸汽假设为0.2MPa.g饱和水蒸气，温度133℃，焓值2726kJ/kg，冷凝水温度105℃，焓值440kJ/kg，需要蒸汽流量=336000kJ/h÷（2726-440）kJ/kg=147kg/h，可以取150kg/h。

现在有了换热量336000kJ/h，水进口温度20℃，水出口温度100℃，水流量1m3/h,蒸汽进口温度133℃，冷凝水出口温度105℃，蒸汽流量150kg/h。

5、蒸汽和水都从上面进，下面出，为顺流，对数平均温差= （（133-20）- （105-100））/ln(（133-20）/（105-100）)=34.6381℃304不锈钢材质，圆筒、水-水蒸气换热，总传热系数按2000W/（m2.℃）计算，换热面积=换热量÷对数平均温差÷传热系数= （336000kJ/h÷3600kJ/kW）÷（34.6381℃*2kW/（m2.℃））=1.35m2假设中这个热侧是水蒸气变为过冷水，存在相变和过冷，所以应该分段考虑，按上述流程原理，先计算冷凝段放热量及换热面积，再计算过冷段放热量及换热面积；若实际不过冷不必分段计算。

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1）3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
如有侵权请联系告知删除，感谢你们的配合！。

换热器热量及面积计算
一、热量计算 1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1） 3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

管式换热器换热面积计算
管式换热器的换热面积可以根据以下公式来计算：
A = (Q / U * ΔT) * 1.33
其中，A表示换热面积（单位为平方米），Q表示换热量（单
位为W或J/s），U表示传热系数（单位为W/（平方米·开）
或J/（s·K·m²）），ΔT表示温度差（单位为摄氏度或开尔文）。

公式中的1.33是校正系数，考虑到管束之间的间距和管束布
置的影响。

需要注意的是，以上公式仅适用于理想的条件，实际情况可能存在很多其他因素的影响，如流体的性质、流速、管壁材料等等。
