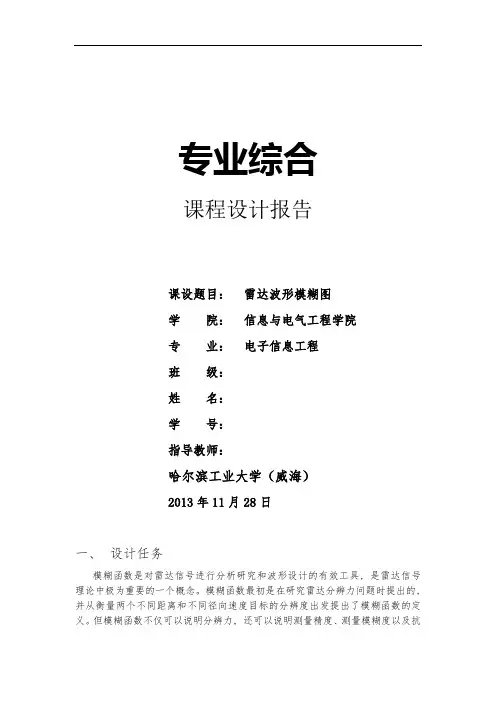

专业综合课程设计报告课设题目：雷达波形模糊图学院：信息与电气工程学院专业：电子信息工程班级：姓名：学号：指导教师：哈尔滨工业大学（威海）2013年11月28日一、设计任务模糊函数是对雷达信号进行分析研究和波形设计的有效工具, 是雷达信号理论中极为重要的一个概念。
模糊函数最初是在研究雷达分辨力问题时提出的, 并从衡量两个不同距离和不同径向速度目标的分辨度出发提出了模糊函数的定义。
但模糊函数不仅可以说明分辨力, 还可以说明测量精度、测量模糊度以及抗干扰状况等问题。
雷达信号的模糊函数与雷达信息的提取紧密相关, 它不仅涉及了雷达的精度, 还涉及了雷达的抗干扰、自适应以及雷达信号的处理方式。
本次课程设计目标是：画出某线性调频和相位编码信号的模糊图；根据模糊图分析多普勒频移对匹配滤波的影响；产生雷达回波数据并匹配滤波，根据仿真结果分析各参数对匹配滤波结果的影响。
二、 方案设计设计某线性调频和相位编码信号线性调频波形的定义为()⎪⎭⎫⎝⎛=2cos t t x τβπ τ≤≤t 0 （1）使用复数表达式，有()()t j tj e e t x θτπβ==/2τ≤≤t 0 （2）该波形的瞬时频率是相位函数的微分()()t dt t d t F i τβθπ==21 （3）假设0>β，在s τ的脉宽内()t F i 线性地扫过了整个Hz β带宽。
当βτ=50时，()t F 就是一个线性调频波。
画出其模糊图并分析模糊图的特征模糊函数是波形设计与分析的工具，它可以方便地刻画波形与对应匹配滤波器的特征。
模糊函数在分析分辨率、副瓣性能，以及多普勒和距离模糊方面非常有用，另外也可以用于对距离-多普勒耦合的分析。
考虑当输入为多普勒频移响应想()()t F j t x D π2ex p 时波形()t x 的匹配滤波器输出。
同时，假设滤波器具有单位增益（1=α），并且设计为在0=M T 时达到峰值。
这仅仅意味着滤波器输出端的时间轴与目标距离期望的峰值输出时间相关。
