高频电子调谐器的调谐

第二章高频调谐器教学目标：了解高频调谐器的基本原理，知道电子调谐器和电容二极管的应用。

知道高频头各引脚的功能。

通过高频调谐器电子信号的信息流程，训练读图识图能力，初步掌握高频通道电路故障的维修方法。

教学重点：高频调谐器的作用和组成，电子调谐原理，读图与识图，高频通道的故障维修。

教学难点：变频原理，频道预置电路。

教学方法：利用多媒体课件辅助教学，实训与课堂教学同步进行。

课前复习1:彩色电视机组成框图(见书P40)提问:(1)公共通道(2)伴音通道(3)同步电路(4)解码电路(5)显像管附属电路课前复习2:（1）彩色全电视信号主要由 _____信号, ______ 信号, _______信号, 复______ 信号, _______ 信号组成(5种)。

(还有伴音信号)(2) 无线电视广播分______个波段,其中I波段为____至____频道,Ⅲ波段为____至____频道,Ⅳ波段为____至____频道,Ⅴ波段为____至____频道.(3)通常把Ⅰ波段称为____频段；通常把Ⅲ波段称为_____频段；通常把Ⅳ和Ⅴ波段称为_____波段。

(4) 我国8频道的伴音载频为______MHZ ，其图象载频为_____MHZ ，本振频率为_______ MHZ ，该频道属于______频段。

从本章起，研究彩电各大部分。

涉及具体元件和电路。

高频调谐器——电视信号的大门，需从收音机讲起——预备知识一、 简单的收音机① L 1接收到各个电压的高频调谐幅波。

② 耦合到L 2后，若L 2C 1满足f ０=550KHZ ，中央1台信号最强——谐振 —→ 调谐。

③ 二极管检测削去半周。

④ C 2滤掉高频。

实际C 2可省去，线圈匝间有电容，但需高阻耳机。

(因为如果负载太小,输出功率小)二、超外差式收音机1. 什么是超外差原载频(550KHZ ，1064KHZ ，…) —→ 465KHz 。

本机振荡f 0与外来高频f e 混频 f 0+f pf 0-f pf 0 ，f p ……本振和调谐回路，可变电容等轴，f 0比f E 始终高465KH z 。

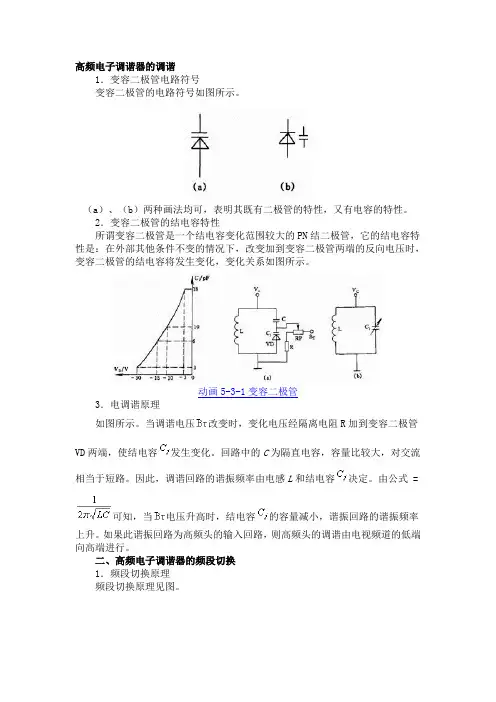

高频电子调谐器的调谐1．变容二极管电路符号变容二极管的电路符号如图所示。

（a）、（b）两种画法均可，表明其既有二极管的特性，又有电容的特性。

2．变容二极管的结电容特性所谓变容二极管是一个结电容变化范围较大的PN结二极管，它的结电容特性是：在外部其他条件不变的情况下，改变加到变容二极管两端的反向电压时，变容二极管的结电容将发生变化，变化关系如图所示。

动画5-3-1变容二极管3．电调谐原理如图所示。

当调谐电压改变时，变化电压经隔离电阻R加到变容二极管VD两端，使结电容发生变化。

回路中的C为隔直电容，容量比较大，对交流相当于短路。

因此，调谐回路的谐振频率由电感L和结电容决定。

由公式 =可知，当电压升高时，结电容的容量减小，谐振回路的谐振频率上升。

如果此谐振回路为高频头的输入回路，则高频头的调谐由电视频道的低端向高端进行。

二、高频电子调谐器的频段切换1．频段切换原理频段切换原理见图。

动画5-3-2二极管频段切换电路由以上的分析可知，改变频段切换电压的目的是控制开关二极管的导通和截止，从而使调谐回路的电感量出现“跳变”（某一段被短路或被串接），使调谐工作由一个频段“切换”到另一个频段。

2．频段切换方式不同的高频电子调谐器可以采用不同的方式来实现频段切换，常用的有三种方式，如图所示。

TDQ-3型采用第三种方式。

由于第二种方式需要两路直流输入电压，因此检测时需要注意它的这一特点。

下表列出了三种电子调谐器在切换频段时，有关引出脚上的电压变化情况，供维修时参考。

频段转换时有关引出脚的电压变化调谐器型号TDQ-1TDQ-2TDQ-3引出脚符号引出脚编号⑥⑧①④①③④③①1 ~ 5频道12 V12 V30 V 11.5 ~ 12V6 ~ 12频道12 V12 V8 ~ 9 V11.5 ~ 12V13 ~ 57频道12 V12 V11.5 ~ 12三、高频电子调谐器的等效示意图及调谐选台过程如果将变容二极管、开关二极管与其他电路元件（电感、电容、电阻和三极管等）配合使用，即可组成高频电子调谐器的电路，它的等效示意图如图所示。

第二章 高频调谐器
第一节 高频调谐器概述 第二节 全频道电子调谐器 第三节 高频调谐器外围电路分析
退出
第一节 高频调谐器概述
第一节 高频调谐器概述
一、高频调谐器的作用和基本组成 二、高频调谐器的类型 三、对高频调谐器的性能要求
退出
一、高频调谐器的作用和基本组成
1. 高频调谐器的作用 • 选频—从天线接收信号中选出要接收的频道信
VD2
VD1
6—12 频道
2 VD1
1—5频道断开 6—12频道闭合
三、电子调谐器各引出脚的作用
BM
IF
1. TDQ—1型
TDQ——1型
2. TDQ—2型
TDQ—2型
3. TDQ—3型

TDQ—3型
四、CATV全频道电子调谐器 的特点
1.频率覆盖范围大
普通 电子调谐器
CATV 电子调谐器
补频道）
机械式 电子式
｛ 3.按调谐电压的产生方式分 频率合成式 电压合成式
三、对高频调谐器的性能要求
1. 与天线、馈线及中放电路阻抗匹配要好 输入、输出阻抗均设计为75
2. 具有合适的通频带和良好的选择性
幅频特性
对邻近频道干扰、中 频干扰、镜像干扰 （比本振高一个中频） 有较强的抑制能力。
3. 具有较高的功率增益和较低的噪声系数 功率增益≥20dB 噪声系数NF =输入端信噪比/输出端信噪
电容变化比 KC Cmax Cmin 18 3 6
相对带宽与电容比的关系为：
1
fmax f min
2
1
2
LC min LC max
Cmax C m in
KC
VHF频段所需电容比

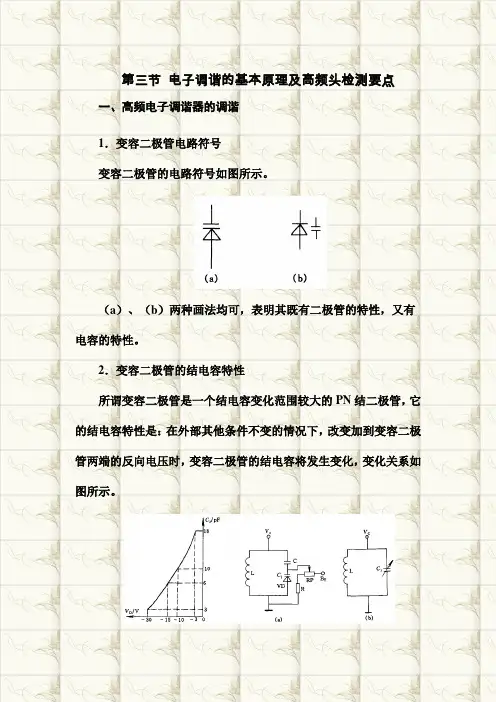

第三节电子调谐的基本原理及高频头检测要点
一、高频电子调谐器的调谐
1．变容二极管电路符号
变容二极管的电路符号如图所示。

（a）、（b）两种画法均可，表明其既有二极管的特性，又有电容的特性。

2．变容二极管的结电容特性
所谓变容二极管是一个结电容变化范围较大的PN结二极管，它的结电容特性是：在外部其他条件不变的情况下，改变加到变容二极管两端的反向电压时，变容二极管的结电容将发生变化，变化关系如图所示。

3．电调谐原理
如图所示。

当调谐电压B T 改变时，变化电压经隔离电阻R 加到变容二极管VD 两端，使结电容C j 发生变化。

回路中的C 为隔直电容，容量比较大，对交流相当于短路。

因此，调谐回路的谐振频率由电感L 和结电容C j 决定。

由公式ƒ = LC 21
可知，当B T 电压升高
时，结电容C j 的容量减小，谐振回路的谐振频率上升。

如果此谐振回路为高频头的输入回路，则高频头的调谐由电视频道的低端向高端进行。
