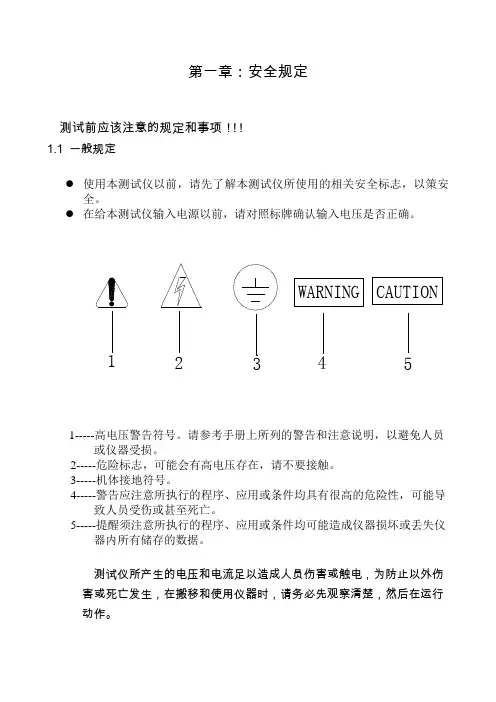

第一章：安全规定测试前应该注意的规定和事项！！！1.1 一般规定●使用本测试仪以前，请先了解本测试仪所使用的相关安全标志，以策安全。
●1-----高电压警告符号。
请参考手册上所列的警告和注意说明，以避免人员或仪器受损。
2-----危险标志，可能会有高电压存在，请不要接触。
3-----机体接地符号。
4-----警告应注意所执行的程序、应用或条件均具有很高的危险性，可能导致人员受伤或甚至死亡。
5-----提醒须注意所执行的程序、应用或条件均可能造成仪器损坏或丢失仪器内所有储存的数据。
测试仪所产生的电压和电流足以造成人员伤害或触电，为防止以外伤害或死亡发生，在搬移和使用仪器时，请务必先观察清楚，然后在运行动作。
1.2 维护和保养1.2.1 使用者的维护为了防止触电的发生，请不要拆开测试仪的箱体。
本系列测试仪内部所有的零件，绝对不需使用者维护。
如仪器有异常情况发生，请与长盛仪器或其指定的经销商联系。
1.2.2 定期维护本系列测试仪的输入电源线、测试线和相关附件等根据使用频段定期要仔细检验和校验，以保护使用者的安全和仪器的准确性。
1.2.3 使用者的修改使用者不得自行更改仪器内部的线路和零件，如被更改，本公司对仪器的保证自动失效并且本公司不承担任何责任。
使用未经长盛仪器认可的零件或附件也不予保证。
如发现送回的仪器被修改，长盛仪器会将仪器的电路或零件修复回原来的设计状态，并收取维修费用。
1.3 输入电源本系列测试仪必须有良好的接地。
测试仪的后面板上有一接地端，请将此接地端子与大地接触良好。
测试仪必须有单独的开关，把此开关安装于特别明显的位置并标明其功用。
一旦有紧急事故发生，可以立即关闭电源，以便处理故障。
本系列测试仪输入电源为AC交流电源。
电源范围为交流（AC）220V±10%，电源频率为50Hz，在该电源范围内如电源不稳定则有可能造成本系列测试仪异常动作或损坏测试仪内部元件。
注意！！！测试仪使用的保险丝为2A快速熔断型。
1.4 操作人员本系列测试仪所输出电压和电流在错误的操作误触电时，足以造成人员伤亡，因此必须由训练合格的人员使用和操作。
操作人员不可穿有金属装饰的衣服或配带金属的饰物，如手表等。
测试仪绝对不能让有心脏病或配带心率调整器的人员操作。
1.5 安全要点·非合格的操作人员和不相关的人员应远离测试区。
·随时保持测试区在安全和有秩序的状态。
·在测试进行中绝对不碰触测试物件或任何与待测物有连接的物件。
·万一发生任何问题，请立即关闭高压输出和输入电源。
·在对容性负载测试后，必须先妥善放电，才能进行拆除测试线的工作。
1.6 测量精度的保证为保证本测试仪的测量精度，在使用本测试仪前，请先预热30分钟。
第二章使用前注意事项本系列测试仪最高电压可输出1000V，如因任何不正确或错误地使用本系列测试仪，将会造成意外事故的发生，甚至死亡。
因此为了使用者的安全着想，请详细阅读本章注意事项。
1.感电、触电为了预防触电事故的发生，在使用本测试仪前，请先戴上绝缘的橡皮手套再从事与电有关的工作。
2.测试终止当测试已告一段落而不需要使用时，或是本测试仪不再使用时，或在使用中而需离开时，请务必将电源开关置于OFF的位置。
3.测试仪处于测试状态当本测试仪处于测试状态下，测试线、待测物、测试探头和输出端都带有高压，请不要触摸。
4．更换待测物当一个待测物已被测试完毕，更换另一个待测物时，请务必确认：●测试仪处于“复位”状态。
●测试灯不亮。
●液晶显示器电压显示数字不在跳动。
备注：测试时间有设定值的情况下，间隔时间务必设为零。
5.开启或关闭电源开关一旦电源开关被切断时，如再度开启时，则需等几秒之后，千万不要把电源开关连续做开与关的动作，以免产生错误的动作损坏测试仪。
尤其是当正有高压输出的状态下连续做电源的开与关是非常危险的。
开启或关闭电源时，输出端不可连接任何物品以免因不正常高压输出造成危险。
6.其他注意事项不要使本测试仪的输出线、接地线与传输线或其它连接器的地线或交流电源线短路，以免测试仪整体带电。
7.危急时处理为了在任何危急的情况下，如触电、待测物燃烧或主机燃烧时，以免造成更大的损失，请按以下步骤处理：●首先切断电源开关。
●将电源线的插头拔掉。
8.问题的发生在下列情况下，所产生的问题都是非常危险的，即使按下[RESET]键，其输出端仍有可能有高压输出，因此必须非常小心。
●当按下[RESET]键，测试灯仍持续亮着。
●电压表没有电压读值，但测试灯仍亮着。
当发生上述状况时，请立即关掉电源并拔掉电源插头，不要再使用，此故障是非常危险的，请返回本公司或办事处进行维修处理。
9.测试灯故障当发现按下[TEST]键后电压表已有读值，但测试灯仍没有亮，此时有可能是测试灯故障，请立即关机，送回本公司或办事处进行维修处理。
第三章功能介绍CS2676C/CS2676C-1/CS2676C-2为智能型程控绝缘电阻测试仪,它们均采用微电脑控制输出电压的大小；能实时显示测试电阻值和电压值，并具有软件校准功能，配备PLC所需的信号输入、输出接口，并可选配RS232C接口，可方便地与计算机或PLC组成综合测试系统。
能够快速、准确地测量电子元器件、家用电器、绝缘材料、仪器仪表、照明电器、电动电热器具的绝缘电阻值。
（1）量程自动切换；用户在量程设置范围内可任意设置电阻值，测试时，本测试仪能自动切换到用户所希望测得准确阻值的那一量程上；（2）阻值越上限、下限报警；如果测试电阻大于上限设置值或小于下限设置值，测试仪给出声光报警；（3）短路保护；这是本测试仪区别于别的绝缘电阻测试仪的最大的优点，别的绝缘电阻测试仪测试时不允许两测试端短路，短路则会烧坏测试仪；本测试仪测试时可以短路，短路时，测试出的电压、电阻均为0，而且不会毁坏测试仪。
（4）具有记忆功能；用户把参数设置好以后，按“退出键”，测试仪能自动保存刚设置好的参数，即使关机，刚设置好的参数也不会丢失。
第四章技术指标第五章面板说明5.1 面板说明1.输入电源开关按入为开（ON），弹出为关（OFF）。
2.RESET复位键在进行测试时，作为关闭报警声进入下一个待测物的开关。
在测试过程中，也可以作为中断测试的开关。
在待测物测试失败时，失败灯（FAIL 6）亮，按下此按键测试仪可以停止报警，并进入下一个待测状态。
3.液晶显示器显示电压值、电阻值、时间值。
4.TEST测试键按下此按键，测试仪开始测试。
5.测试指示灯正在测试时，此指示灯亮。
6.缺陷指示灯待测物测试失败时，此指示灯亮。
7.高电压标志8.电压输出端子（H.V.）按下“TEST”键，此端子会输出高压。
9.接地端子.10.测量端子11.DOWN键(∨)在参数设置时，作为调整参数数值的功能键。
按此按键，被调整的参数值变小。
12. UP键（∧）在参数设置时，作为调整参数数值的功能键。
按此按键，被调整的参数值变大。
13.EXIT退出键作为离开参数设定或校准的功能键。
14.SET设置键作为进入参数设置的功能键。
5.2后背板说明1.串行通讯口标准的9PIN D型端子插座。
2.PLC接口标准的9PIN D型端子插针。
提供外接测试常开触点、外接测试常开触点、正在测试常开触点、测试合格常开触点、测试失败常开触点。
3.电源插座三芯两相电源插座。
4.输入电源保险丝座更换保险丝，请先拔掉输入电源。
5.接地（GND）端子机体的接地端子，请务必接妥接地线以确保操作人员安全。
第六章遥控输入和输出信号在测试仪的背板上附有遥控接线端子，它可以接上遥控器进行操作。
这个端子为标准的9PIN D型端子座，有如下信号：接测试信号、复位信号、正6.1 接线：TEST控制：控制开关接在PIN 1和PIN3之间。
RESET控制：控制开关接在PIN 1和PIN 4之间。
正在测试信号输出：PIN 2和PIN 5之间。
测试失败信号：PIN 6和PIN 7之间。
测试合格信号：PIN 8和PIN 9之间。
6.2 遥控输入信号和输出信号接线说明本测试仪备有遥控接点，可以由外部的遥控装置操作仪器的TEST和RESET功能。
这些接点提供具有控制作用的电源，必须使用“瞬间接触”开关作为控制器。
需特别注意：绝对不能接上任何其他的电源，如果输入其他的电源，会造成仪器内部电路的损坏。
输出信号提供继电器的触点。
6.3 接口电气性能输出触点电压：24V AC/DC 最大电流：1A输入端连接无电压控制触点，空接时端电压：〈10VDC第七章测试参数设定CS2676C系列绝缘电阻测试仪按“SET”键即进入参数设定模式，每按一次SET键，测试仪会自动转到下一个设定参数项目，设定值会自动的存入记忆体内。
即使在关闭电源后也不会丢失，除非人为修改。
在参数设定模式下，按UP键和DOWN键是作为修改参数数值的输入键。
在参数设定的过程中，如果不必全部重新设定，可以在任何一个步骤完成后，按“EXIT”键离开参数设定模式，测试仪会自动进入待测模式，并将设定的参数存入记忆体内。
参数的设定是使用SET键作为参数项目的选择键，每按一次则进入下一个参数项目，其依次为输出电压设定、电阻上限设定、电阻下限设定、测试时间设定、间隔时间设定、延时时间设定。
7.2.1 输出电压的设定按“SET”键，测试仪进入输出电压设定，显示器显示：请用面板上的“∧”和“∨”键调整所要设定的输出电压，其单位为kV。
7.2.2电阻单位设定完成输出电压的设定并按SET键后，测试仪进入电阻单位设定模式，显示器显示：(CS2676C无此项功能)请用面板上的“∧”和“∨”键选择电阻的单位。
7.2.3电阻上限的设定完成电阻的单位设定并按SET键后，测试仪进入电阻上限设定模式，请用面板上的“∧”和“∨”键调整所要设定电阻上限值。
7.2.4 电阻下限的设定完成电阻的上限设定并按SET键后，测试仪进入电阻下限设定模式，显示器显示：请用面板上的“∧”和“∨”键调整所要设定电阻下限值。
7.2.5 测试时间的设定完成电阻下限的设定并按SET键后，测试仪进入测试时间设定模式，显示器显示：请用面板上的“∧”和“∨”键调整所要设定的测试时间值。
测试时间设定分为两种状态：1.设定为000.0时，该测试会持续进行而不会停止，除非待测试物测试失败或人为停止测试。
计时器会继续计时到最高限值后归“0”并自动再从头开始计时，不会自动中止。
2.设定为010.0s时，则测试时间设置为10秒钟。
7.2.6间隔时间的设定完成测试时间的设定并按SET键后，测试仪进入间隔时间设定模式，显示器显示：请用面板上的“∧”和“∨”键调整所要设定的间隔时间值。
间隔时间设定分为两种状态：1.设定为000.0s时，当测试时间到时，测试仪自动停止测试并切断输出高压。
