02 地形图的应用领 域
土地资源管理
土地调查
通过地形图，对土地资源进行详 细调查，了解土地的分布、面积
、地形地貌等信息。
土地规划
在土地资源管理过程中，地形图是 制定土地利用规划的重要依据，帮 助确定土地用途、划分功能区等。
土地评估
利用地形图和其他相关资料，可以 对土地进行价值评估，为土地交易 和开发提供参考。
城市规划
01
02
03
城市设计
通过地形图，城市规划师 可以更好地了解城市的地 形地貌、自然环境等，为 城市设计提供依据。
Hale Waihona Puke 道路规划在城市规划中，地形图可 以帮助规划师合理规划道 路网，确定道路走向、坡 度等。
公共设施布局
根据地形图，可以合理布 局城市中的公园、广场、 学校等公共设施。
交通规划
路线设计
在交通规划中，地形图是 路线设计的重要依据，帮 助确定道路走向、坡度、 桥梁隧道等。
交通设施布局
利用地形图，可以合理规 划交通枢纽、车站、加油 站等交通设施。
物流规划
在物流规划中，地形图可 以帮助优化运输路线，提 高物流效率。
水利工程
水文调查
水土保持
通过地形图，可以对河流、湖泊等水 体进行详细调查，了解水域分布、地 形地貌等信息。
详细描述
地形图是地理信息的重要载体之一，它通过地图上的符号、线条、颜色等元素 ，将地面的实际情况直观地呈现出来，为人们提供了丰富的地理信息。

地形图的识别及应用ppt课件

地形图的识别及应用ppt课件

（二）地形图比例尺
比例尺精度：相当于图上0.1mm的
实地水平距离称为比例尺精度。在图 上，人们正常眼晴能分辨的最小距离 为0.1mm ，因此一般在实地测图时， 就只需达到图上0.1mm的正确性。显 然，比例尺越大，其比例尺精度也越 高。
（三）地形图的图框外注记
图名和图号 比例尺
•接图表 •坐标格网
大比例尺地形图：通常把l:500、l:l000、 l:2000 、 l:5000 、 l:l0000 比 例 尺 的 地 形 图 称为大比例尺地形图；
中比例尺地形图：1:2.5万、1:5万、1:l0万 比例尺的地形图称为中比例尺地形图；
小比例尺地形图：l:20万、1:50万、l:100 万比例尺的地形图称为小比例尺地形图。
l．依比例尺符号 2．半依比例尺符号 3．不依比例尺符号 4．地物注记和说明符号
地形图图式
（五）地貌的表示方法
1、等高线的含义：
地面上各个相同高度点所连成的曲线， 投影在平面上所形成的曲线称为等高线。 等高线是地形图最主要的构成部分。
（五）地貌的表示方法
2、等高线表示地貌的原理
假设把一座山，从底到顶，按相等 的高度，一层一层地水平面横截，则山 的表面便会留下一条一条的弯曲截口痕 迹线，再将这些截口痕迹线垂直投影到 一个平面上，便呈现出一圈套一圈的曲 线图形。地形图就是根据这个道理来表 示地貌的。
村庄、塔等主要的地物标，在开阔地区是准确 的，在隐蔽地区是表示大概位置。
地形图上所表示的国家测量三角点，水准点的
位置是精确的，可用来对图和寻找方位。
爱护图纸，注意图纸的伸缩
谢谢
（五）地貌的表示方法
等高距：相邻等高线之间的高差称为等高距，常 以h表示。

地形图基本知识PPT课件

地形图基本知识PPT课件
1:1万
(1),(2),┉,(64)
J-50-1-(1)
1:2.5万
1,2,3,4
J-50-1-A-1 1:5千
a,b,c,d
J-50-1-(1)-a

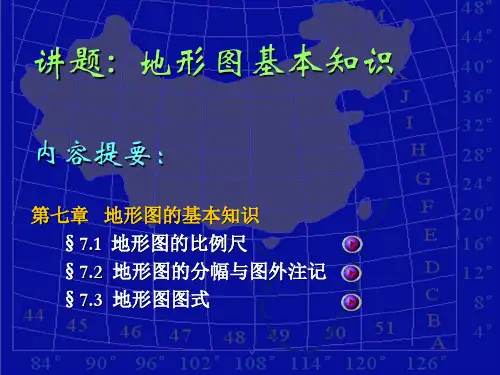

地形图基本知识
2、矩形分幅
——用纵横坐标网线划分。适用于大比例尺地形图。按 图幅西南角点的坐标公里数编号。图幅大小，主要 有：
（1）50cm×50cm 或50cm×40cm 用于1：500、1：1000、 1：2000 （2）40cm×40cm 用于1：5000
2、普通地形图：按一定比例尺(scale)、正 射投影(orthographic projection)、内 容有地物和地貌。
地形图基本知识
地形图基本知识
3．比例尺(scale)的表示方法：
（1）数字比例尺 用1/M表示。如1500，1 1000，1 5000，······ M为比例尺分母。M越大，比例尺越小。
（2）图示比例尺 可消除图纸伸缩的影响。
地形图基本知识
4．地形图按比例尺分类：
（1）大比例尺地形图——1：500、1：1000、1：2000、1： 5000
（2）中比例尺地形图——1：1万、1：2.5万、1：5万、1： 10万
（3）小比例尺地形图——1：20万、1：50万、1：100万
5．比例尺的精度
——相当于图上0.1mm的实地水平距离。
比 例 尺 1 500 1 1000
比例尺精度
（cm）
5
10
1 2000 20
1 5000 1 10000
50
100
地形图基本知识
§7.2 地形图的分幅与图外注记
一、目的
为了便于对各种比例地形图进行统一管理。

国家基本比例尺地形图

国家基本比例尺地形图

国家基本比例尺地形图（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。

每幅1:25万地形图的范围为经差1°30′，纬差1°。

1:10万地形图（1）用途：主要用于一定范围内较详细研究和评价地形。

（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。

（1）用途：主要用于较小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：采用高斯—克吕格投影，6°分带，航空摄影测量或编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，分为48行48列，共2304幅在1:100万地形图编号后加上1:2.5万地形图的比例尺代字和行列号，即为1:2.5万地形图的编号。

如：J50F045004。

每幅1:2.5万地形图经差7′30″，纬差5′。

1:1万地形图（1）用途：1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和程参考面。

（3）分幅编号：采用正方形或矩形，其规格为50cm×50cm或40cm×40cm。

图号以图廓西南角坐标公里数为单位编号，X在前Y在后，中间用短线连接，如:1:2000，10．0—21．0；1:1000，10．5—21．5；1:500，10．50—21．75。

带状或小面积测区的图幅，按测区统一顺序进行图幅编号。

国家基本比例尺地形图

国家基本比例尺地形图
1:5万及更大比例尺地形图的图幅由于条件所限，尚未完成。不过未能测完的地区主要分布在西部的青藏高 原、塔里木盆地等地区，而处于中部和东部的非边疆地区已经基本完成了基础地形图的全覆盖。
表达要素
图廓间要素
图廓外要素
图廓内要素
图廓外要素包括：图幅名、图幅号、邻接图幅示意图、比例尺、坡度表、三北方向指示、制图单位、制图时 间、图例等。
图幅号释义
图幅号为十位代码。表示该图幅的比例尺、表达的区域范围等信息。例如：H49C
其中第一位是大写英文字母，表示该图幅范围所属的1:100万图幅的纬度范围。从赤道开始，每4个纬度用一 个字母表示。0-4°N对应的字母是A，4-8°N对应的字母是B……依此类推，则上面举例中的H表示这个图幅所在 的1:100万图幅的纬度范围是28-32°N。
第八至十位为三位阿拉伯数字。表示该图幅在其所在1:100万的图幅中所在的分幅列数。
全中国图幅总数量
根据上述七种比例尺的地图每个图幅能表达的实地范围大小的不同，能够覆盖全中国的所有地形图图幅的数 量对于不同比例尺的基本地形图是不一样的。根据国家基础地理信息中心提供的数据，从1:5万开始，每种比例 尺能够覆盖全国范围的图幅数和已测得的基础地理数据的图幅数见下表 。
国家基本比例尺地形图
国家基本地形图
01 基本概念
03 分幅方法
目录
02 地图投影 04 图幅号释义
目录
05 全中国图幅总数量
07 保密与数据获取
06 表达要素
中国国家基本比例尺地形图是根据国家颁布的测量规范、图式和比例尺系统测绘或编绘的全要素地图，也可 简称“国家基本地形图”“基础地形图”“普通地图”等。
保密与数据获取
待完善。
谢谢观看

地形图及其应用最新课件

地形图及其应用最新课件

2.直角坐标网的构成 以公里为单位，按相 等间距，作平行于纵、 横轴的若干直线，便构 成了图面上的平面直角 坐标网，又叫方里网。 3.坐标的注记 纵坐标注记在东西内 外图廓间，由南向北增 加（四位数）；横坐标 注记在南北内外图廓间， 由西向东增加。地图四
角注有全部坐标数。横 坐标前两位为带号，其 余只注最后两位公里数。
第二节 地形图的数学基础
为了保证地形图具有良好的精度，对地形图的数学基础， 特别是地图投影的要求很高：方向正确，没有角度变形，以 保证图上景物形状与实地相似；地物之间的距离和位置关系 正确，以便于量测。那么，选用什么样的投影才能满足这些 要求呢？
一、投影和分带
〈一〉投影 我国大、中比例尺的地形图采用等角横切椭圆柱投影，
2.中比例尺地形图
1：25万——1：50万。精度低于大比例尺地形图，一般作
为总体规划用图，也可作为编制小比例尺专题地图的底图，军
事上可作为高级司令部组织战役，战略计划时用图。
3.小比例尺地形图
小于1：100万。精度低于大、中比例尺。特点是综合程大。
用途：概括地表示了区域的地理特征称为“一览图”，作
收敛的，它和坐标纵线有一定的夹角，叫子午线收敛角。所 以当相邻两带的图幅拼接时，方里网就形成了折角。这就给 拼接使用地图带来很大的困难，
地形图及其应用最新
于是规定在一定的范 围内把邻带的坐标延伸到 本带的图幅上，这就使某 些图幅上有两个方里网系 统，一个是本带的，一个 是邻带的，为了区别，图 廓内绘有本带方里网，图 廓外绘邻带方里网的小段， 需要使用时才连绘出来， 这样相邻图幅就具有统一 的直角坐标系统。
4）有规定的比例尺系列，如我国规定国家基本比例尺地形 图系列为： 1：5000、 1:1万、1：2.5万、1:5万、1:10万、 1:20万(现已为1:25万) 、1:50万、1:100万，可以基本满 足国家经济建设和军队作战指挥的不同需要；

国家标准比例尺地形图说明.

国家标准比例尺地形图说明.

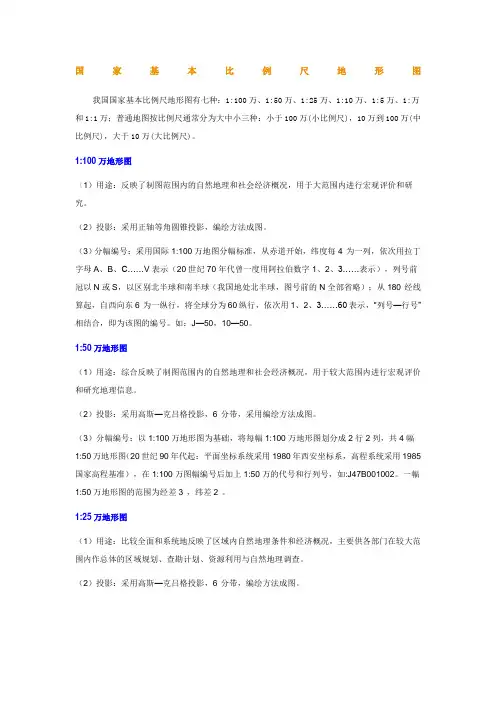

国家标准比例尺地形图说明我国国家基本比例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。

1:100万地形图1:100万地形图覆盖范围示意图1:100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。

1:100万地形图采用正轴等角圆锥投影，编绘方法成图。

分幅、编号采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。

如：J—50，10—50。

1:50万地形图1:50万地形图覆盖范围示意图1:50万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，省域经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。

1:50万地形图采用高斯—克吕格投影，6°分带，采用编绘方法成图。

分幅、编号均以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图，20世纪70年前用A、Б、В、Г或甲、乙、丙、丁表示，70年代起用拉丁字母A、B、C、D表示。

地形图的应用ppt课件

地形图的应用ppt课件

yP

40541000
49.5 100
1000

405411495.0m
7
2．求点的大地坐标
例如求图8-1中Q点的大地坐标，先根据内外
图廓中的分度带，绘出大地坐标格网。过Q点作
平行于大地坐标格网的纵横直线，交邻近的格网
线于a、b、c、d。按下列公式求出Q点的大地坐
标：
LQ

La

aQ ab
1'
则要确定路线的最 佳方案。
图8-8
24
§8—4 按图上一定方向绘制纵断面图
断面图：表现某一方向的地面高低起伏情况，是以距离为 横坐标，高程为纵坐标绘出的图。
纵断面图：沿着线路中线方向绘出的断面图。它反映沿线 路方向的地面起伏情况，可进行填挖方量的概算，合理确 定线路的纵坡等。 纵断面图可以在现场实测，也可以从地形图上获取资 料而绘出。
第八章 地形图的应用
第一节 地形图的识读 第二节 地形图应用的基本内容 第三节 按限制坡度在地形图上选线 第四节 按图上一定方向绘制纵断面图 第五节 在地形图上确定汇水面积 第六节 在地形图上确定添挖边界线 第七节 平整土地中的土石方量估算
1
本章要点
1、地形图的识读； 2、地形图应用的基本内容。（重点）
方法1. 如图8-1所示，欲求P点的直角坐标： 1）通过P点作平行于直角坐标格网的纵横直线，
交邻近的格网线于A、B、C、D； 2）按比例尺量出CP和AP的距离， 3）则可求出P点的坐标为：
xP xC CP 3813000 395 3813395m yP yA AP 40541000 495 40541495m
(0 0 & 0 00)

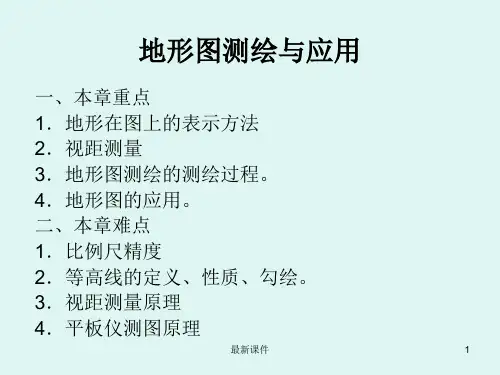

地形图测绘与应用ppt课件

地形图测绘与应用ppt课件

48
平板仪的使用
4.测绘碎步点 碎步点的选择
地物、地貌的特征点，统称为地形特征点， 地物特征点，一般选在地物轮廓的方向线 变化处，如房屋角点、道路转折点或交叉 点、河岸水涯线或水渠的转弯点等。连接 这些特征点，就能得到地物的相似形状。 对于形状不规则的地物，通常要进行取舍。
最新课件
49
碎步点的选择
把相当于图上0.lmm的实地水平距离称为比
例尺精度，即0.lmm*M
最新课件
7
5.1 地形图的基本知识
常用比例尺的精度
最新课件
8
5.1 地形图的基本知识
➢地形图比例尺的选用
最新课件
9
5.2 地形图的测绘
➢地物的测绘方法
1.依比例尺表示的地物 相似描绘
描绘水平投影位置的几何形状。如房屋、运动场 等。 描绘边界位置 把边界位置表示在图上，边界内绘出相应的地物 符号。如森林、草地等。
/
m
最 大 视 距 /m
主要地物点
次要地物 点和地形
点
1:500 1:1 000 1:2 000 1:5 000
15
60
30
100
50
180
100
300
最新课件
100
150
250
350
52
地形图编绘
1.地物、地貌的描绘
工作中，当碎部点展绘在图上后，就可在 碎部测量对照实地描绘地物和等高线。
地物描绘
2.小平板仪的构造 用接物觇板的照准丝与接目觇孔构成的视 准面来瞄准目标，直尺描绘方向线，长盒 罗盘用来标定图板方向，对点器用来安置 图板，使图上点与地面相应测站点在同一 铅垂线上。
最新课件

《地形图的运用》课件

《地形图的运用》课件
遥感技术与地形图的结合可以实现地形图的动态监测和更新，提高地形 图的时效性和准确性。同时，遥感技术还可以为数字地形图的数据采集
和处理提供重要的技术支持。
随着遥感技术的不断发展，其与地形图的结合将更加紧密，为地形图的 发展和应用提供更加广阔的空间。
三维地形图的应用前景
三维地形图的应用范围不断扩大，已经涉及到城市规 划、土地利用、环境保护、灾害监测和防治等多个领 域，对经济社会的发展和人类生活水平的提高起到了 重要作用。
详细描述
地形图是根据实地测量数据，按照一定的数学投影和比例尺，将地球表面的地 形和地貌特征绘制在平面图纸上的图形。它反映了地形的起伏变化，是地理信 息的重要载体。
地形图的分类
总结词
地形图可根据不同的分类标准进行分类，如按比例尺可分为 大、中、小比例尺地形图；按内容可分为普通和专用地形图 等。
详细描述
用提供了强有力的支持。
数字地形图的应用范围不断扩大，已经 涉及到城市规划、土地利用、环境保护 、灾害监测和防治等多个领域，对经济 社会的发展和人类生活水平的提高起到
了重要作用。
遥感技术与地形图的结合
遥感技术是地形图获取的重要手段之一，它能够快速、准确地获取地球 表面的信息，为地形图的制作和应用提供了重要的数据源。
矿产勘探
地形图可以用来指导矿产勘探工作 ，例如勘探路线、勘探方法等。
环境保护
环境监测
地形图可以用来监测环境质量， 例如空气质量、水质等环境要素
的监测和评估。
环境影响评价
地形图可以用来评价人类活动对 环境的影响，例如建设项目对环
境的影响评价。
环境规划
地形图可以用来规划环境保护措 施，例如生态保护、污染治理等
。
03

国家基本比例尺地形图

国家基本比例尺地形图

国家基本比例尺地形图我国国家基本比例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。

1:100万地形图（1）用途：反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究。

（2）投影：采用正轴等角圆锥投影，编绘方法成图。

（3）分幅编号：采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。

如：J—50，10—50。

1:50万地形图（1）用途：综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息。

（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图（20世纪90年代起：平面坐标系统采用1980年西安坐标系，高程系统采用1985国家高程基准），在1:100万图幅编号后加上1:50万的代号和行列号，如:J47B001002。

一幅1:50万地形图的范围为经差3°，纬差2°。

1:25万地形图（1）用途：比较全面和系统地反映了区域内自然地理条件和经济概况，主要供各部门在较大范围内作总体的区域规划、查勘计划、资源利用与自然地理调查。

（2）投影：采用高斯—克吕格投影，6°分带，编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。

《地形图基本知识》PPT课件

《地形图基本知识》PPT课件
依次用1.2……60表示。
由赤道开始,按纬差4º为一列,至南北纬88º各分成22横列,
依次用字母A.B……V表示,并在列号前分别冠以N和S.
(注意:在纬度60º-76º 之间双幅合并,即每幅 图的经差12º, 纬差4º; 在纬度76º-88º之间四 幅合并,即每幅图的经 差 24º、 纬差4º;在纬 度88º以上单独为一幅.
(1)具有统一的大地控制基础和叫地地图形投图影的分幅和编号.
♣国家基本比例尺地形图包括 1:5000、1:1万、 1:♣21.:51万00、万1比:5万例、尺1的:1地0万形、ห้องสมุดไป่ตู้1采:2用5万国(际原统1:一20的万“)、 1:经50万、1:100万比例尺的地形图.
纬线分幅”和“行列式编号”;
其余7种基本比例尺地形图采用统一规定的
主区.(地图集等多采用该分幅形式).
地图的分幅与编号
♣地图的分幅
●矩形分幅 ●经纬线分幅 ---每幅地图的图廓由经纬线构成,并按一定的经差
和纬差进行分幅。 世界1：100万地形图的分幅：经差 6°, 纬差 4°
●经纬线分幅
世界1：100万地形图的分幅：经差 6°,纬差 4° 由经度180º开始，按经差6º自西向东将全球分成60纵行,
第七章 地形图基本知识
•1.国家基本比例尺地形图的特点 •(1)具有统一的的大地控制基础和地图投影 •(2)具有完整的比例尺系列和分幅编号系统 •(3)具有统一的图式符号系统和制图规范 •(4)大比例尺地形图的内容详细,几何精度高
地形图按组织测绘的部门及服务对象的不同， 可分为两大类： 国家基本比例尺地形图
依次用1.2……60表示。 由赤道开始,按纬差4º为一列,至南北纬88º各分成22横列,
依次用字母A.B……V表示,并在列号前分别冠以N和S.

地形图的基本知识ppt课件

地形图的基本知识ppt课件
（一）比例尺的表示方法
1．数字比例尺
d 1 1 D D/d M
l:500，l:1000，l:2O00 优缺点：换算精度高；但速度慢。
2．图示比例尺
最常见的图示比例尺为直线比例尺
1000m 500m
0
1
1580m
优点：便于直接量取长度，并可减小因图纸伸缩变形而引 起的误差，速度快，直观；换算精度低。
眼睛是心 灵的窗 户，是 人体中 最宝贵 的感觉 器官， 可很多 孩子对 眼睛的 重要性 不重视 。在每 学期的 视力测 查中情 况都不 容乐观
1：100万1幅
2×2
4×4 12×12 2×2
10 25 50
万
万
万
8×8
5万 2×2 2.5万 1万
1:50－1:1万地形图分幅与编号 眼睛是心灵的窗户，是人体中最宝贵的感觉器官，可很多孩子对眼睛的重要性不重视。在每学期的视力测查中情况都不容乐观
1:50万
4
3°, 2°
A,B,C,D
J-50-C
眼睛是心 灵的窗 户，是 人体中 最宝贵 的感觉 器官， 可很多 孩子对 眼睛的 重要性 不重视 。在每 学期的 视力测 查中情 况都不 容乐观
二、矩形分幅与编号
图幅为矩形： 50cm × 50cm，40cm× 50cm
或 40cm × 40cm，
基本方格： 10cm ×10cm
矩形分幅及面积
比例尺
(三)比例尺精度
人用肉眼能分辨的最小距离一般为0.1mm 所以把图上0.1mm所表示的实地水平距离称为 比例尺精度，即0.1mm×M
M—为比例尺分母
注：比例尺越大，其比例尺精度越高。 比例尺精度的概念，对测图和用图都有重要意义

第七章 地形图基本知识PPT课件

第七章 地形图基本知识PPT课件

2、等高距(contour interval)、等
高线平距、地面坡度
h
h
h
等高d1 d2
d3 d4 d5 d6
等高线平距—— 相邻等高线之间的水平距离d。
h
h
地面坡度i：
h
i=—dh= tan
(为地面倾角)
i
h h
h
d1 d2
d3 d4 d5 d6
注：由于h为定值，所以 i 与d成反比。
（3）梯形分幅
1:100万按经差6°纬差4°分带
1：10万地图的分幅与编号
以1：100万图为基础，经差30'、纬差20'； 是1：1万图的基础，而1：1万图又是1：5000、1：2000
图的基础。
（3）梯形分幅关系示意图
1:100万 J-50
1:50万
A,B,C,D
J-50-A
1:20万
[1],[2],┉,[36]
contour) 1/4等高线——助曲线(extra contour)
5、等高线的特性
同一等高线上所有各点的高程相等。 是闭合曲线。 等高线越密，坡越陡。 山脊线、山谷线与等高线垂直相交。 过河时，要折向上游，过河后折向下游。 只有在绝壁和悬崖处才会相交。
第五节 地籍图简介
地籍图是一种专题地图。它是以土地权属界线、面积、 质量、数量和利用现状为主要内容的地图。
比例尺精度
（cm）
5
10
1 2000 20
1 5000 1 10000
50
100
§7.2 地形图的分幅与图外注记
一、目的
为了便于对各种比例地形图进行统一管理。
二、分幅的方法分类
1．梯形分幅(trapezoid map subdivision) ——按经 度、纬度分。
