电热棒外形尺寸与功率

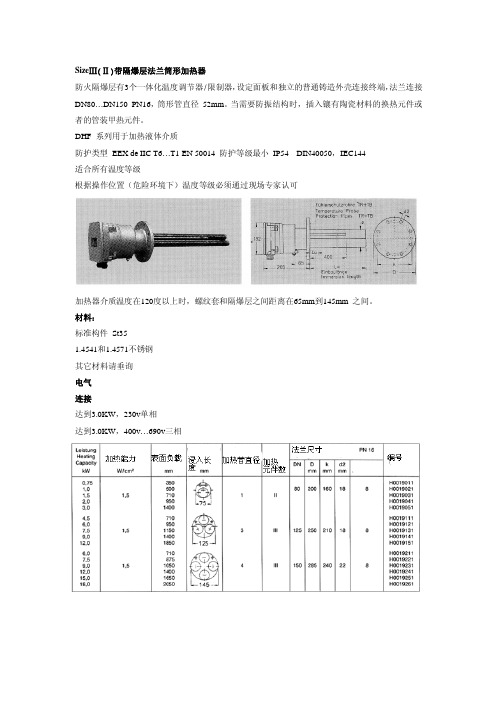

SizeⅢ(Ⅱ)带隔爆层法兰筒形加热器防火隔爆层有3个一体化温度调节器/限制器，设定面板和独立的普通铸造外壳连接终端，法兰连接DN80…DN150 PN16，筒形管直径 52mm。

当需要防振结构时，插入镶有陶瓷材料的换热元件或者的管装甲热元件。

DHF 系列用于加热液体介质防护类型EEX de IIC T6…T1 EN 50014 防护等级最小 IP54 DIN40050，IEC144适合所有温度等级根据操作位置（危险环境下）温度等级必须通过现场专家认可加热器介质温度在120度以上时，螺纹套和隔爆层之间距离在65mm到145mm 之间。

材料：标准构件 St351.4541和1.4571不锈钢其它材料请垂询电气连接达到3.0KW，230v单相达到3.0KW，400v…690v三相其它加热能力，安装法兰和浸入深度请垂询。

通过温度等级T4测试的液体加热法兰加热器防火隔爆层带一体化温度调节器和限制器，设定面板和独立的普通铸造外壳连接端子，法兰连接DN40…65PN16（60），加热管由直径8.5mm发针形弯管加热元件制成。

DHF1…T4系列用于加热液体介质防护类型EEX de IIC T4 符合相关欧洲标准。

防护等级最小IP54 DIN40050，IEC144温度等级通过 EC 测试PTB 02 ATEX 1086 标准温度等级取决于运行需求和机器加热运行安装情况。

材料：标准构件St351.4541和1.4571不锈钢其它材料请垂询电气连接达到3.0KW，230v单相达到3.0KW，400v…690v三相其它加热能力，安装法兰和浸入深度请垂询。

SizeⅡ和 SizeⅢ带隔爆层L形液体加热器防火隔爆层由铸铁GG25制成，带有一体化温度调节器和限制器，法兰，立管，温度探测防护管，连接盒以及由碳钢和不锈钢制成的加热管。

法兰和安装盘直径根据顾客需求定制。

加热管由直径8.5mm通过杆件稳定支撑的发针形弯管加热元件制成。

电热棒的用法冬天到了，天气越来越冷了，各种电加热电器火爆登场，热得快(电热棒)就是其中之一，现在很多人都有热得快(电热棒)，主要是其省时、省水、省电、省力，兼顾了价廉、方便和高效。

今天店铺就来介绍电热棒的安全使用方法。

电热棒的安全使用方法使用热得快(电热棒)的周边不要有易燃物品，有时电路问题是不可控的，发生短路时就容易引燃周边易燃物品，最好放厕所里面。

使用热得快(电热棒)时，最好本人有充裕时间，中途不要离开，以便烧开后马上断电，第一次使用时可以先计算时间，以便空出时间来等待水烧开，另外还可以预防电热棒过热暴裂，千万要注意远离小孩。

烧水时水一定要没过热得快(电热棒)，不能干烧热得快(电热棒)，否则热得快(电热棒)容易烧坏，最开始用时我就犯了这样的错误，以为电线放入水中会漏电，后来电线处都烧焦了，好在没发生什么事故，见过网上有人把桶都给烧了。

我们来看看热得快(电热棒)制作原理，它的加热螺圈通常是用一种较细的金属管绕制成的，管内装有电热丝，然后灌入氧化镁粉之类的绝缘材料，把电热丝封装固定在管中间，使它不与管壁接触。

由此可看，热得快(电热棒)放入水中，我们在未断电的情况下接触水时是不会有电的，我试过了哈，也用电笔试过了，所以在使用的时候会有电的话就千万别使用了，那叫漏电了，一定是劣质产品或已经损坏了，可以先用电笔试下，有电的话就直接扔掉吧。

虽然说水不会有电但不建议在通电的情况下去试探水温，以防万一嘛，万一漏电了呢?是吧。

首先断掉电源，然后再去试探水温，虽然有点烦锁，但是安全更重要。

电源一定要稳定，条件允许的话接上跳闸开关，以防漏电自动跳闸购买时要注意一点，不要买便宜货，相差几块钱而已，另外需要有3C认证、厂家地址和电话等信息，这是最基本的。

电热棒的危害电热棒是大功率电器，别看它体积小，其功率一般在800一1000瓦间(另外用瓦数大的反而省电因它烧水快)，电源线过细容易烧，当然还有一个更重要的问题是目前我国的小企业生产这种小家电多数质量把控不严，致使其在出厂时就不合格，内部两个电极的接线余头过长或松动使两根线直接相碰，这样无论多好的原材料也是一定要坏的。

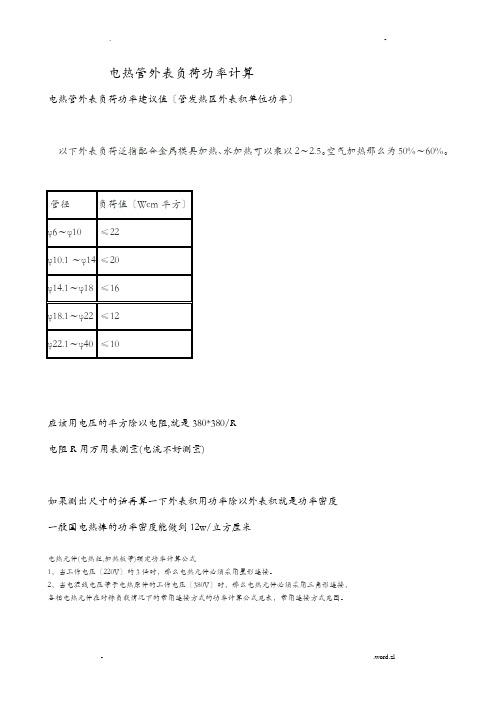

电热管外表负荷功率计算电热管外表负荷功率建议值〔管发热区外表积单位功率〕以下外表负荷泛指配合金属模具加热、水加热可以乘以2～2.5。

空气加热那么为50%～60%。

应该用电压的平方除以电阻,就是380*380/R电阻R用万用表测量(电流不好测量)如果测出尺寸的话再算一下外表积用功率除以外表积就是功率密度一般国电热棒的功率密度能做到12w/立方厘米电热元件(电热丝,加热板等)额定功率计算公式1，当工作电压〔220V〕的3倍时，那么电热元件必须采用星形连接。

2，当电源线电压等于电热原件的工作电压〔380V〕时，那么电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。

这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。

在表中，P为功率，U为电源线电压，R为电热元件〔如电炉丝、红外加热血管、红外加热板等等〕的电阻。

国家标准有两个：一个是工业电热管的标准：JB/T GB2379-1993 金属管状电热元件，另外一个是民用加热管的标准：JB/T 4088-1999 日用管状电热元件。

加热器功率计算日期：2021-12-22 17:18:20 编辑：信息中心点击次数：1799按公式计算：加热功率〔Kw〕=〔体积*比重*比热*温度差〕/〔860X升温时间X效率〕。

1、首先需要确定升温时间〔H〕和△t〔°C〕，多长时间从多少度到多少度,这个参数很重要。

如果时间要求很短，那需求的功率可能就会较大，浪费能源；如果时间长了，设备的准备时间就长，具体看客户需求，找好一个平衡点。

2、主体设备的空气体积〔M3〕，包括管道，大概估下。

3、空气比重1.16〔Kg/m3〕，比热0.24kcal/kg°C4、还有加热效率，一般0.5~0.6。

电热管外表负荷功率建议值〔管发热区外表积单位功率〕日期：2021-12-1 8:50:20 编辑：信息中心点击次数：783电热管外表负荷建议值：2～2.5。

电热丝计算
1:推荐理论加热线每米的功率不要高于15W 因为如果每米的功率大约15W的话那么可能长时间加热会损坏加热线表层
2:使用的时候线和线不能重叠和交叉.
热丝外皮:进口透明铁氟龙材料(耐200度，耐强酸强碱耐油，不老化，耐高压抗弧，阻燃等优点）
电阻:0.3欧/米 3欧姆/米
电热丝外直径：1.4MM（0.3/3欧姆）
此电热丝可以实现低电压高功率使用比如24V使用20米做电热台板
那就是U*U/（R*L）=P（U电压/R 电阻/L长度/P功率）
24*24/×（0.3*20）=96W
如果48V做汽车坐垫使用40米长就是：
48*48/（40*0.3）=200W
比如12V，电阻3欧姆的使用3米做电热垫
那就是U*U/（R*L）=P
12*12/（3*3）=16W
5米24V就是电阻3欧姆
24*24/（3*5）=38.4W
220V使用可以100米，120米 80米
朋友需要多大功率可以自己换算下就可以了，每米最好不要超过15W为宜（更耐用）.
适用范围：适用于冰箱，空调，USB 加热鞋专用加热线，电热毯，电热毛巾架，洗脚盆，电饭煲，宠物垫，电热保暖衣，车窗加热，管道保暖，汽车座垫，电热瘦身腰带，暖毯毡，按摩椅，宠物保温箱，医疗保健器材，冷冻除霜设备等.。

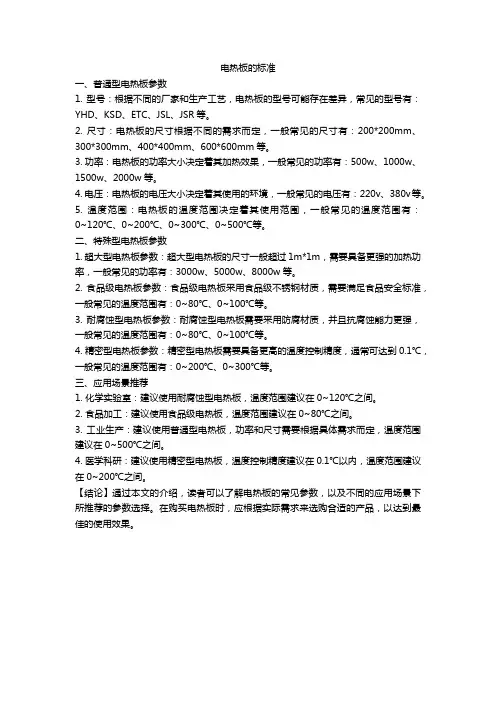

电热板的标准一、普通型电热板参数1. 型号：根据不同的厂家和生产工艺，电热板的型号可能存在差异，常见的型号有：YHD、KSD、ETC、JSL、JSR等。

2. 尺寸：电热板的尺寸根据不同的需求而定，一般常见的尺寸有：200*200mm、300*300mm、400*400mm、600*600mm等。

3. 功率：电热板的功率大小决定着其加热效果，一般常见的功率有：500w、1000w、1500w、2000w等。

4. 电压：电热板的电压大小决定着其使用的环境，一般常见的电压有：220v、380v等。

5. 温度范围：电热板的温度范围决定着其使用范围，一般常见的温度范围有：0~120℃、0~200℃、0~300℃、0~500℃等。

二、特殊型电热板参数1. 超大型电热板参数：超大型电热板的尺寸一般超过1m*1m，需要具备更强的加热功率，一般常见的功率有：3000w、5000w、8000w等。

2. 食品级电热板参数：食品级电热板采用食品级不锈钢材质，需要满足食品安全标准，一般常见的温度范围有：0~80℃、0~100℃等。

3. 耐腐蚀型电热板参数：耐腐蚀型电热板需要采用防腐材质，并且抗腐蚀能力更强，一般常见的温度范围有：0~80℃、0~100℃等。

4. 精密型电热板参数：精密型电热板需要具备更高的温度控制精度，通常可达到0.1℃，一般常见的温度范围有：0~200℃、0~300℃等。

三、应用场景推荐1. 化学实验室：建议使用耐腐蚀型电热板，温度范围建议在0~120℃之间。

2. 食品加工：建议使用食品级电热板，温度范围建议在0~80℃之间。

3. 工业生产：建议使用普通型电热板，功率和尺寸需要根据具体需求而定，温度范围建议在0~500℃之间。

4. 医学科研：建议使用精密型电热板，温度控制精度建议在0.1℃以内，温度范围建议在0~200℃之间。

【结论】通过本文的介绍，读者可以了解电热板的常见参数，以及不同的应用场景下所推荐的参数选择。

硅钼棒加热功率
硅钼棒加热功率的计算与多个因素有关，包括硅钼棒的长度、直径、材质和工作温度等。

其基本原理是通过通电使硅钼棒发热，进而将热能传递给被加热物体。

硅钼棒的耐高温性能和电热转换效率高，因此在许多行业中得到广泛应用，如电子、冶金、化工等。

硅钼棒的加热功率可以使用公式P = U * I 计算，其中P代表功率，单位为瓦特（W）；U代表电压，单位为伏特（V）；I代表电流，单位为安培（A）。

此外，功率也可以通过公式P = U^2/R 计算，其中R代表硅钼棒的电阻，可以通过公式R = ρ*L/S 计算得出，其中ρ为硅钼棒的电阻率，L为硅钼棒的长度，S为硅钼棒的截面积。

电热管表面负荷功率计算电热管表面负荷功率建议值（管发热区表面积单位功率）以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。

空气加热则为50%～60%。

应该用电压的平方除以电阻,就是380*380/R电阻R用万用表测量(电流不好测量)如果测出尺寸的话再算一下表面积用功率除以表面积就是功率密度一般国内电热棒的功率密度能做到12w/立方厘米电热元件(电热丝,加热板等)额定功率计算公式1，当工作电压（220V）的3倍时，则电热元件必须采用星形连接。

2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。

这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。

在表中，P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等）的电阻。

国家标准有两个：一个是工业电热管的标准：JB/T GB2379-1993 金属管状电热元件，另外一个是民用加热管的标准：JB/T 4088-1999 日用管状电热元件。

加热器功率计算日期：2009-12-22 17:18:20 编辑：信息中心点击次数： 1799按公式计算：加热功率（Kw）=（体积*比重*比热*温度差）/（860X升温时间X效率）。

1、首先需要确定升温时间（H）和△t（°C），多长时间从多少度到多少度,这个参数很重要。

如果时间要求很短，那需求的功率可能就会较大，浪费能源；如果时间长了，设备的准备时间就长，具体看客户需求，找好一个平衡点。

2、主体设备内的空气体积（M3），包括管道，大概估下。

3、空气比重1.16（Kg/m3），比热0.24kcal/kg°C4、还有加热效率，一般0.5~0.6。

电热管表面负荷功率建议值（管发热区表面积单位功率）日期：2009-12-1 8:50:20 编辑：信息中心点击次数： 783电热管表面负荷建议值：2～2.5。

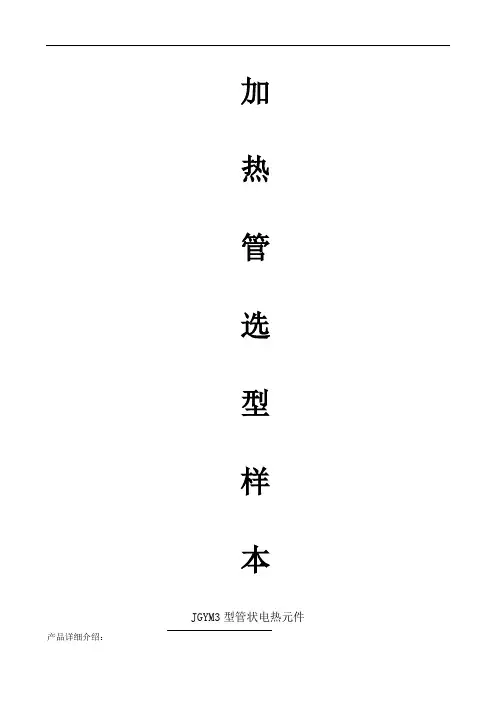

加热管选型样本JGYM3型管状电热元件产品详细介绍：JGYQ电加热器是我厂引进美国奥克莱公司及日本闵崎制作所的先进设备和技术制造的系列产器，结构新颖、器种规格齐全、性能指标高、质量稳定可靠，广泛应用于石油、化工、机械、冶金、技能、轻纺、家电、食品、烟草、医药等领域GYM3型电热元件，外壳材料为不锈钢，适用于不能进行两端接线的加热介质中工作。

最高工作温度为400°C，此型与适应热芯盒、射芯机用的管状电热元件。

JGYM3型管状电热元件技术参数型号电压（V）功率（KW）外形尺寸(mm)总长（L）发热长（L1）JGYM322015090±10JGYM3220200150±10JGYM3220300250±10JGYM3220350300±10JGYM3220450400±10JGYM3220550500±20JGYM3220650600±20JGYM3220750700±20JGYM3220850800±20JGYM32201000950±20JGYM322011001050±20管状电热元件 JGYQ1.2.3型产品详细介绍：JGYQ电加热器是我厂引进美国奥克莱公司及日本闵崎制作所的先进设备和技术制造的系列产器，结构新颖、器种规格齐全、性能指标高、质量稳定可靠，广泛应用于石油、化工、机械、冶金、技能、轻纺、家电、食品、烟草、医药等领域JGYQ静止和流动的空气加热管，材质：碳钢和不锈钢最高温度400度，JGYQ产品有JGYQ1、2、3、4、5、6管状电热元件，用于安装在空气加热系统的吹风管道中，作吹送热空气用，也可作为各种烘箱、电炉的发热元件。

管子村料为10号钢，其最高工作温度为300度。

其主要技术数据见表：管状电热元件 JGYQ1.2.3型技术参数型号电压（V）功率（KW）外型尺寸（mm)A B CGYQ1220490330-GYQ1220690530-GYQ2220490330200GYQ2220690530400GYQ3220590430300GYQ3220690530400GYQ3220790630500管状电热元件 JGYQ4.5.6型产品详细介绍：JGYQ电加热器是我厂引进美国奥克莱公司及日本闵崎制作所的先进设备和技术制造的系列产器，结构新颖、器种规格齐全、性能指标高、质量稳定可靠，广泛应用于石油、化工、机械、冶金、技能、轻纺、家电、食品、烟草、医药等领域JGYQ静止和流动的空气加热管，材质：碳钢和不锈钢最高温度400度，JGYQ产品有JGYQ1、2、3、4、5、6管状电热元件，用于安装在空气加热系统的吹风管道中，作吹送热空气用，也可作为各种烘箱、电炉的发热元件。

1、主要内容
本标准规定了用于家用太阳能热水器的电加热棒的外观质量、技术要求等。

2、引用标准
GB4706.1-1998《家用和类似用途电器的安全第一部分：通用要求》
NY/Y513-2002 《家用太阳热水器电辅助热源》
3、外观质量
电加热棒管表面应光洁，无裂纹、局部膨胀等，弯曲处不得有皱折、凹凸等缺陷，接线端子良好，无脱落；接线柱部位密封严密，无漏缝现象；标志的印刷和模压清晰、完整；与密封圈、内胆胆口配合良好。

电加热棒的高度、直径和端子尺寸等，应符合图纸FT45-1003的要求。

3、规格
电加热棒的额定电压为220V，额定功率为1500W，偏差+5%，-10%。

4、技术要求
4.1性能要求
表1 安全性、可靠性和加热性能的技术要求
4.2结构和材料要求
4.2.1按GB4706.1的规定，电加热棒属于“Ι类器具”。

4.2.2供电电源和电加热棒之间应单独安装合适容量并且符合国标要求的漏电保护插头。

4.2.3连接电缆中的电源软线包含黄/绿双色专用接地线，电源线横截面积不小于1mm2。

4.2.4电加热棒的工作寿命不低于3000h。

附加说明：
本标准由技术部提出
本标准主要起草人：张彦青。
