实验9 字符型LCD液晶显示广告牌控制一、实验目的1、学习字符型LCD的显示原理。

2、学习掌握字符型LCD显示字符的用法。

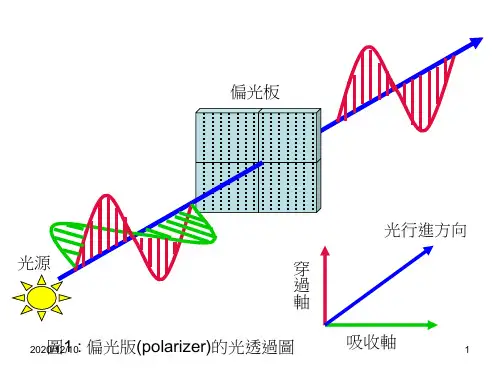

二、实验预备知识LCD本身不发光，是通过借助外界光线照射液晶材料而实现显示的被动显示器件。

可以显示各种文字、数字、图形。

LM016L为字符型液晶显示器LCD，其图形符号、引脚及属性如图所示。

引脚说明如下：①数据线D7～D0②控制线（有3根：RS、RW、E）③1根地线Vss④两根电源线（V DD、V EE）LM016L的属性设置如下：①每行的字符数为16，行数为2；②时钟为250KHz；③行1的字符地址为80H～8FH④行2的字符地址为C0H～CFH 图5-61 LCD图形符号和引脚三、实验内容字符型LCD液晶显示器的接口电路原理图使用LCD显示两行字符，第一行正中间显示字符为“SHEN ZHEN”，第二行显示字符为“Tel0123456”。

四、程序设计步骤1、PROTEUS电路设计字符型LCD液晶显示器电路原理图如图5-62所示，设计在PROTEU ISIS平台中进行。

（1）新建设计文件菜单【file】/【New Design】,出现选择模板窗口,选中”DEFAULT”模板,再单击”OK”按钮,在文件名框中输入文件名,单击”保存”按钮,则保存新建设计文件,其后缀自动为.DSN。

（2）从PROTEUS库中选取元器件单击“P”按钮，在其左上角“Keywords”（关键字）一栏中输入以下元器件的关键字，将以下元器件添加到对象选择器中。

①AT89C51：单片机②RES：电阻③LM0160L：16×2字符LCD显示器④CAP、CAP-ELEC：电容、电解电容⑤POT-HG：电位器⑥CRYSTAL：晶振（3）放置元器件：按照原理图合理放置元器件。

（4）放置电源和地（终端）单击工具栏中的终端按钮，在对象选择器中选取电源（POWER）、地（GROUND），用上述放置元器件方法分别放置于编辑区中。

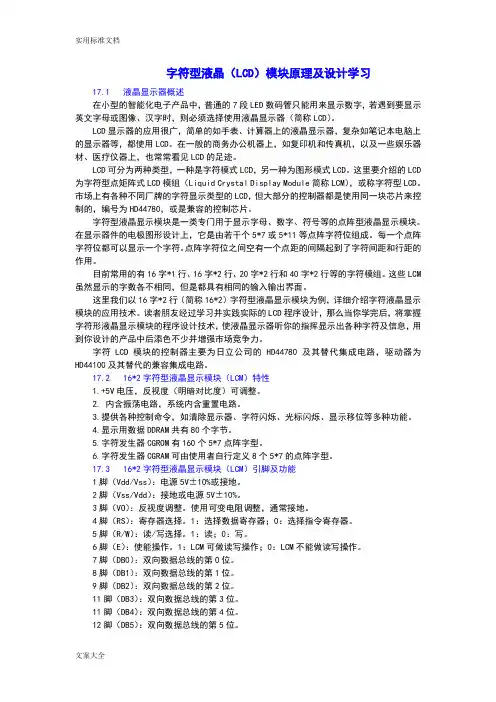

字符型液晶（LCD）模块原理及设计学习17.1 液晶显示器概述在小型的智能化电子产品中，普通的7段LED数码管只能用来显示数字，若遇到要显示英文字母或图像、汉字时，则必须选择使用液晶显示器（简称LCD）。

LCD显示器的应用很广，简单的如手表、计算器上的液晶显示器，复杂如笔记本电脑上的显示器等，都使用LCD。

在一般的商务办公机器上，如复印机和传真机，以及一些娱乐器材、医疗仪器上，也常常看见LCD的足迹。

LCD可分为两种类型，一种是字符模式LCD，另一种为图形模式LCD。

这里要介绍的LCD为字符型点矩阵式LCD模组（Liquid Crystal Display Module简称LCM），或称字符型LCD。

市场上有各种不同厂牌的字符显示类型的LCD，但大部分的控制器都是使用同一块芯片来控制的，编号为HD44780，或是兼容的控制芯片。

字符型液晶显示模块是一类专门用于显示字母、数字、符号等的点阵型液晶显示模块。

在显示器件的电极图形设计上，它是由若干个5*7或5*11等点阵字符位组成。

每一个点阵字符位都可以显示一个字符。

点阵字符位之间空有一个点距的间隔起到了字符间距和行距的作用。

目前常用的有16字*1行、16字*2行、20字*2行和40字*2行等的字符模组。

这些LCM 虽然显示的字数各不相同，但是都具有相同的输入输出界面。

这里我们以16字*2行（简称16*2）字符型液晶显示模块为例，详细介绍字符液晶显示模块的应用技术。

读者朋友经过学习并实践实际的LCD程序设计，那么当你学完后，将掌握字符形液晶显示模块的程序设计技术，使液晶显示器听你的指挥显示出各种字符及信息，用到你设计的产品中后添色不少并增强市场竞争力。

字符LCD模块的控制器主要为日立公司的HD44780及其替代集成电路，驱动器为HD44100及其替代的兼容集成电路。

17.2 16*2字符型液晶显示模块（LCM）特性1.+5V电压，反视度（明暗对比度）可调整。

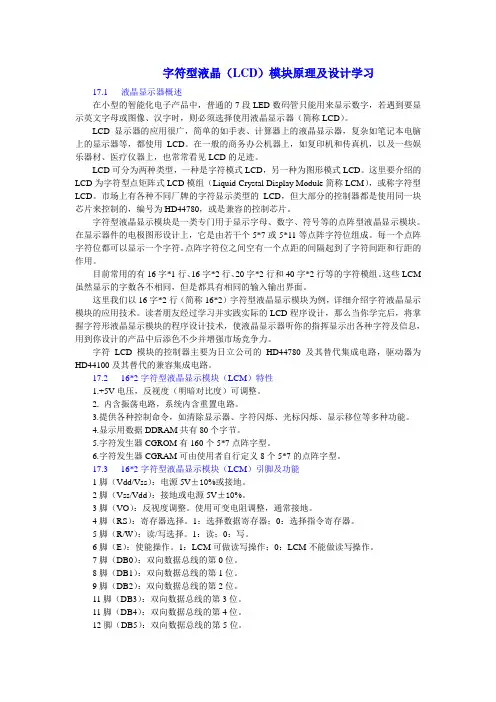

字符型液晶（LCD）模块原理及设计学习17.1 液晶显示器概述在小型的智能化电子产品中，普通的7段LED数码管只能用来显示数字，若遇到要显示英文字母或图像、汉字时，则必须选择使用液晶显示器（简称LCD）。

LCD显示器的应用很广，简单的如手表、计算器上的液晶显示器，复杂如笔记本电脑上的显示器等，都使用LCD。

在一般的商务办公机器上，如复印机和传真机，以及一些娱乐器材、医疗仪器上，也常常看见LCD的足迹。

LCD可分为两种类型，一种是字符模式LCD，另一种为图形模式LCD。

这里要介绍的LCD 为字符型点矩阵式LCD模组（Liquid Crystal Display Module简称LCM），或称字符型LCD。

市场上有各种不同厂牌的字符显示类型的LCD，但大部分的控制器都是使用同一块芯片来控制的，编号为HD44780，或是兼容的控制芯片。

字符型液晶显示模块是一类专门用于显示字母、数字、符号等的点阵型液晶显示模块。

在显示器件的电极图形设计上，它是由若干个5*7或5*11等点阵字符位组成。

每一个点阵字符位都可以显示一个字符。

点阵字符位之间空有一个点距的间隔起到了字符间距和行距的作用。

目前常用的有16字*1行、16字*2行、20字*2行和40字*2行等的字符模组。

这些LCM 虽然显示的字数各不相同，但是都具有相同的输入输出界面。

这里我们以16字*2行（简称16*2）字符型液晶显示模块为例，详细介绍字符液晶显示模块的应用技术。

读者朋友经过学习并实践实际的LCD程序设计，那么当你学完后，将掌握字符形液晶显示模块的程序设计技术，使液晶显示器听你的指挥显示出各种字符及信息，用到你设计的产品中后添色不少并增强市场竞争力。

字符LCD模块的控制器主要为日立公司的HD44780及其替代集成电路，驱动器为HD44100及其替代的兼容集成电路。

17.2 16*2字符型液晶显示模块（LCM）特性1.+5V电压，反视度（明暗对比度）可调整。
