Delphi串口通信编程魏贇第一章基本概念♦通信♦串行通信♦硬件基础知识♦模式及流量♦接线和错误预防♦错误排除1、通信通信：不同的独立系统通过线路互相交换数据数据通信：终端与计算机之间的通信或计算机与计算机之间的通信网络：构成整个通信的线路●数据传送●通信的类型●字符传输数据传送完整的通信系统包括发送端、接收端、转换数据的接口以及传送数据的实际信道或媒体DTE（Data Terminal Equipment）：发送与接收的节点DSE（Data Switching Equipment）：中间节点，负责数据转送工作DCE（Data Communication Equipment ）：负责数据与电气信号转换的设备DTE与DCE间的数据传输线路通常使用RS-232DTE与DSE间的媒体则包括了双绞线、同轴电缆、光纤或无线电等传送的方式●并行传送（Parallel ）：一次的传输量为8个位（1字节）通过并行端口，如打印机●串行传送（Serial ）：一次只传输1个位通过串行端口，如RS-232通信的种类将数据转换成串行通信有两种方式●同步方式：接收设备能自动与发送计算机同步，接收字符有规则的分割开来，以块为单位，没有起始位和停止位，效率高。

●异步方式：以字符为传送单位，传送的字符之间有无规律的间隔，这样可能使接收设备不能正常接收数据，因为每接收完一个字符都不能确切地知道下一个接收的字符从何时开始。

（通过加开始位和停止位实现）传输效率低，成本也低。

字符传输●位和字节●文本编码●非文本编码●帧位和字节●二进制中的每一位0和1，被叫做一个位●每8个位构成一个字节●一个字节中最右面的位被称为第0位，最左面的位被称为第7位。

文本编码文本（字符字母、标点符号等）在计算机中存储时，每个不同的字符都用不同的数值来表示。

这些数值的范围通常在0-127或0-255范围。

7位：ASCII码，每个字节留一个备用位8位：前128个遵循ASCII码规则，其余的128个用来做扩展字符、数字符号、图形字符等编码。

非文本编码某些可执行指令文件和图形图像文件就是以二进制形式而不是ASCII码形式存储的。

一个数据可用二进制形式存储，可以占多个字节。

在通信领域，常常把这种类型的资料叫做二进制数据。

帧帧：在串行异步通信情况下，构成一个字节的那些数据单元被称为数据位，在数据位的前、后要加上起始位、停止位和奇偶校验位。

一个字符所使用的位数根据协议而不同。

称这些位数为字符位数据长或字长。

通常不是8位就是7位。

2、串行通信●RS-232串行通信●RS-485串行通信●USB接口●IEEE-1394RS-232串行通信RS-232的通信端口是每台计算机上的必要配置，通常含有COM！和COM2两个端口。

计算机上的RS-232均是公头一般有两种：9引脚和25引脚RS-485串行通信RS-485的通信方式可有效地防止噪声信号的干扰。

RS-485的信号将被发送出去时会先分成正负的两条线路，当到达接收端后，再将信号相减还原来原来的信号；如果将原始的信号记为（D T），而被分成后的信号分别记为（D+）及（D-），则原始的信号与离散的信号在由发送端发送出去时：（D T）= （D+）- （D-）如果此线路受干扰，则两条传输线上的信号会分别成为（D+）+Noise及（D-）+Noise （D T）= [（D+）+Noise]- [（D-）+Noise]= （D+）- （D-）USB（Universal Serial Bus）接口集成一般计算机所使用的外围设备的连接方式，而且其所采用的信号传输方式也是串行通信。

USB特性：低价位，热连接，单一的连接头方式，连接数多，线上供电，不占系统资源，错误检测与复原，节省能源，支持四种传输（巨量、实时、中断及控制4种传输模式），速度较快（12M bps/RS-232最快115bps）IEEE-1394IEEE-1394(也称FireWire，火线)与USB一样拥有即插即用的功能，也是用于解决计算机与外围设备复杂的连接问题，并且也是使用串行通信的传输方式。

IEEE-1394的传输速度是400Mbps，而且速度还向1000Mbps迈进USB与IEEE-1394的比较比较项目USB IEEE-1394应用低速设备高速设备带宽（Mbps） 1.5,12 100,200,400电缆长度5米 4.5米电缆4线6线即插即用支持支持3、硬件基础知识PC机的RS-232接口名称尚未统一，有多个名称：RS-232口、串口、通信口、COM口、异步口等。

常用的9条RS-232信号线一次应答呼叫过程Modem从接收到振铃信号开始，到数据传输结束Modem和DTE恢复到原来的空闲状态为止的过程。

①数据终端DTE的控制软件持续监视振铃指示RI，等待该信号有效②响铃后，RI信号在ON和OFF状态之间交替变化。

③DTE的通信控制软件在检测到振铃指示后，开始通过计算机振铃指示的ON和OFF状态的变化次数来进行计数。

当达到程序设计的次数时，控制软件发出终端就绪信号（DTR）有效，使Modem进行摘机状态，开始应答电话④ Modem在等待一小段时间后，自动地发送它的应答载波信号。

同时Modem发出数据设备就绪信号（DSR），通知DTE已经完成所有准备工作，正在等待对方的载波信号⑤在DTE发出数据终端就绪信号（DTR）期间，DTE的控制软件监视数据设备就绪信号（DSR）是否有效，当DSR为ON状态后，DTE便知道Modem已准备建立数据链路，于是DTE开始检测载波信号（DCD），以检查数据链路是否已经建立⑥当主叫Modem的载波信号出现在电话线上时，被叫Modem发出载波信号（DCD），以检查数据链路是否已经建立⑦在数据链路连接期间，发送数据（TxD）和接收数据（RxD）线上即开始了全又工通信。

同时，DTE仍监视载波信号（DCD），以确定数据链路是否连接⑧数据传输结束后，DTE使数据终端就绪信号（DTR）无效，Modem撤消载波检测（DCD），并且使设备数据就绪信号（DSR）信号无效。

数据候链路释放后，Modem和DTE返回到初始状态。

通信参数●数据的传送速度●数据的传送单位数据的传送速度●波特率：每秒所能产生的最大电压状态改变率（一秒钟可以振荡的次数）bps●通信双方必须要取得一样的通信速度。

原始信号经过不一样的波特率取样后，所得的结果完全不一样，如取样速度只有原来一半时，信号被跳着取样，数据因此错误。

数据的传送单位一般串行通信端口所传送的数据是字符类型，若用来传输文件，则会使用二进制的数据类型。

起始位及停止位●异步串行传输时需要●当发送端要开始传送数据时，便将传输线上的电压由低电位提升至高电位，而当传送结束后，再将电压降至低电压。

接收端会因起始位的触发（因电压由低电位升至高电位）而开始接收数据；并因停止位的通知（因电压维持在低电位）而确节知道数据的字符已经结束。

校验位的检查●用来检查所传送数据正确性的一种核对码，其中又分成奇校验（Odd）及偶校验（Even）●串行通信上的字符数据格式起始位+传送字符+校验位+停止位4、模式及流量●工作模式●硬件握手●软件握手工作模式当计算机在进行数据的传送与接收时，传输线上的数据流动情况可分为3种：●单工：传输线上的数据流动只有一个方向●半双工：数据流动是双向，但同一时间只能一个方向行进●全双工：传输线同时具有两个方向的传输能力RS-485属于半双工，RS-232属于全双工（引脚在设计时就是接收与传送是分属两个不同的引脚与线路。

）串行数据的流动方式当数据要由A设备传送至B设备前，数据会先被送到A设备的数据输出缓冲区，接着再由此缓冲区将数据由RS-232线路传送到B设备；同样地，当数据通过硬件线路传送到B设备时，数据首先会送到接收缓冲区，而设备B的CPU再到接收缓冲区将数据读取并进行处理。

握手握手信号：提供一种控制数据流的方法，即接收设备可以控制发送设备的数据发送。

如果接收设备速度比发送速度快，握手信号可以略去。

在异步串行通信中，这称之为握手（handshaking）或流量控制（flow control）。

流量控制：保证传输双方都能正确地传送和接收数据而不会漏失。

握手控制可以具休分为硬件握手和软件握手。

硬件握手使用专门的握手电路去控制数据的传输。

当接收设备准备好之后，就通过专用的握手电路传送一个正电压给发送设备，指示发送设备发送数据。

如果接收设备传送一个负电压给发送设备，则指示发送设备停止发送数据。

硬件握手用到DSR、CTS、DTR、RTS4条硬件线路，其中DTR、RTS指的是计算机上的RS-232端；而DSR、CTS则是指被控制的设备端。

计算机->设备●设备必须将相对于计算机上的DSR引脚降为低电压●计算机检测到DSR引脚为低电位后，暂停数据的传输；同时设备继续处理位于缓冲区的数据●等设备的接收缓冲区数据量下降到一定程度后，设备将DSR引脚的标准电压升高●计算机一检测到DSR引脚为高电压后，随即继续传送数据给设备设备->计算机●计算机将DTR引脚降为低电压●设备检测到DTR引脚为低电压后，暂停数据的传输；同时计算机也会继续处理位于缓冲区的数据●待计算机的接收缓冲区中数据量下降到一定程度后，计算机将DTR引脚的标准电压升高●设备一检测到DTR引脚为高电压后，随即继续传送数据给计算机软件握手以数据线上的数据信号来代替实际的硬件线路最常见的是XON/XOFF协议：若接收端欲使发送端暂停数据的传送时，它便向发送端送出ASCII第19号字符（十六进制是13）；而欲恢复传送时，便向发送端送出ASCII第17号字符（十六进制是11），两个字符的交互使用，便可控制发送端的传送操作了。

其操作流程与硬件握手类似。

5、接线和错误预防●接线方法●错误预防接线方法RS-232口特点：–9引脚或25引脚–公头（区别于打印机接头）●当使用RS-232与Modem进行连接时，直接连接即可●当使用RS-232和其他的设备进行连接时，有时就必须做必要的跳线跳线跳线的实际意义就是一个传送的信号必须到达对方的接收引脚，如此才能形成一个完整的通路。

跳线：欲将数据从一个地方传送至另一个地方，其实只要使用第2引脚、第3引脚与第5引脚就可以形成一个最简单的通信线路。

实际制作：将RS-232线的一端接头拆掉，将里面的第2引脚和第3引脚对调即可。

跳线的意义：甲方传送的数据必定到乙方的接收信道；而乙方的传送数据则会到达甲方的接收信道，双方的传送与接收形成一个完整的回路。

错误预防检测数据在传送过程中发生的错误●CheckSum:将所有要传送字符的ASCII码做加法运算，计算其总和后将此数目与一数字（通常是255）做除法运算，再取其余数，将此余数组合成传送字符串的一部分而传送出去；同样，接收方也以相同的方式对所传送过来的字符串进行运算操作，以判断数据的正确性，如果不对，则要求发送方重发。

合集下载

delphi 串口编程 例程

delphi 串口编程 例程

以下是一个简单的Delphi串口编程例程，用于打开串口、发送数据和接收数据：```delphiunit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,Dialogs, StdCtrls, ComCtrls;typeTForm1 = class(TForm)Button1: TButton;Edit1: TEdit;Button2: TButton;Edit2: TEdit;procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);private{ Private declarations }public{ Public declarations }end;varForm1: TForm1;SerialPort: TSerialPort;bytesRead: Integer;buffer: array[0..99] of byte;i: Integer;s: string;procedure ReadFromPort(const Buffer, BufSize: Integer); vari: Integer;beginfor i := 0 to BufSize - 1 doEdit2.Lines.Add(IntToStr(buffer[i]));end;implementation{$R *.dfm}procedure TForm1.Button1Click(Sender: TObject);vars: string;begins := Edit1.Text;SerialPort.WriteString(s + #0);end;procedure TForm1.Button2Click(Sender: TObject);beginSerialPort.ReadBytes(buffer, 100, 500); // Read up to 100 bytes within 500ms.ReadFromPort(buffer[0], 100); // Display the first 100 bytes. end;initializationSerialPort := TSerialPort.Create(nil); // Create a new serial port object.trySerialPort.Port := 'COM1'; // Set the port number to COM1. Change this if needed.SerialPort.BaudRate := 9600; // Set the baud rate to 9600. Change this if needed.SerialPort.Parity := 'N'; // Set the parity to None. Change this if needed.SerialPort.StopBits := 1; // Set the stop bits to 1. Change this if needed.SerialPort.DataBits := 8; // Set the data bits to 8. Change this if needed.SerialPort.Handshake := 'XON/XOFF'; // Set the handshake to XON/XOFF. Change this if needed.SerialPort.ReadTimeout := 500; // Set the read timeout to 500ms. Change this if needed.SerialPort.WriteTimeout := 500; // Set the write timeout to 500ms. Change this if needed.SerialPort.ReadBufferMax := 1024; // Set the read buffer maximum size to 1024 bytes. Change this if needed.SerialPort.WriteBufferMax := 1024; // Set the write buffer maximum size to 1024 bytes. Change this if needed.SerialPort.Open(); // Open the serial port for communication. This will throw an exception if the portcannot be opened for any reason (e.g., it is in use by another application).excepton E: Exception do beginShowMessage('Error opening serial port: ' + E.Message); // Display an error message if an exception occurs while opening the serial port.Exit; // Exit the program if an exception occurs while opening the serial port.end;end;end.```。

在delphi7中利用mscomm控件串口通信编程

在delphi7中利用mscomm控件串口通信编程

sleep(10);
Application.ProcessMessages;
i := i + 1;
If i > 30000 Then
begin
showmessage('发送超时!');
break;
end;
Until bzw = true;
redata:=mscomm1.Input; 接收数据
restr:='';
for i:=0 to vararrayhighbound(redata,1) do
restr:=restr + inttohex(redata[i],2)+' ';
sendstr:='';
for i:=1 to 5 do
sendstr:=sendstr + senddata[i];
mscomm1.output:=sendstr; //发送数据
i:=0;
bzw:考人民邮电《DELPHI串口通信编程》
－其他例子均是网络搜索。
：在delphi7中利用mscomm控件编程
Mscomm是微软一个强大的串口通讯的控件，其强大，简单的特点今我们不舍，在delphi中我们也可以使用它。下面这些代码是针对发送和接收为16进制处理的。
var
senddata:array[1..10] of char;
end;
end;
mscomm1.PortOpen:=false;
flatmemo1.Text:=restr;
end;
//oncomm事件
procedure TForm1.MSComm1Comm(Sender: TObject);
探讨Delphi串口通信程序设计与实现

探讨Delphi串口通信程序设计与实现

探讨Delphi串口通信程序设计与实现摘要：该文主要针对delphi串口通信程序的设计与实现进行了研究和探讨，在面向对象程序设计方法的基础上，通过采用delphi 编程技术，利用软件制作数据发生器来对硬件进行模拟，从而产生相应的数据，然后利用已经完成属性和缓冲区等设置工作的spcomm 控件，通过vcl 控件设计系统界面将所得数据及时发送出去，最终让计算机对串口进行有效的控制来完成数据的发送。

关键词：delphi；串口通信；控件中图分类号： tp393 文献标识码：a 文章编号：1009-3044（2013）09-2112-051 串口及delphi介绍随着我国科学技术水平的不断提高，计算机网络技术的应用越来越广泛，串口通信技术由于具有良好的灵活性以及可靠性进一步促进了我国国防科技的建设，并影响着人们的生产和生活。

过去在进行通信控制的过程中，一般都是将pc机和开发板分别作为上位机和下位机，这主要是由于pc机具有较高的性价比，信息处理时速度较快，灵活性较大，所以在用户界面上一般都会要求pc机拥有产生并传输相应控制信号的功能，在这当中信号的传输工作一般都是通过串口通信来完成的。

不过串口通信也存在一些不足之处，比如在串口通信当中，rs-232的实际传输距离一般都在30m以内，而rs-485在进行数据传输时通常都是透明的，如果把rs-232和rs-485联合起来使用，串口才可以实现远距离的数据传输，所以在实际传输工作中还需要把rs-232转换成为rs-485。

而相对于并行传输来说，串口通信的传输速度虽然比较慢，不过使用过程中较为灵活、简单，可靠性较好，能够有效的减少数据线的使用，特别是在进行远距离通信的过程中，可以极大的节约通信成本。

borland公司曾推出一种面向对象的高级编程语言，具有较强的可视化，也就是实际应用中较为常见的delphi语言，该语言能够把可视化设计windows编程所具有的复杂性封装和objectpascal语言进行联合，在用户程序的编写中实用性更强。

Delphi实现远程串口的数据采集

Delphi实现远程串口的数据采集

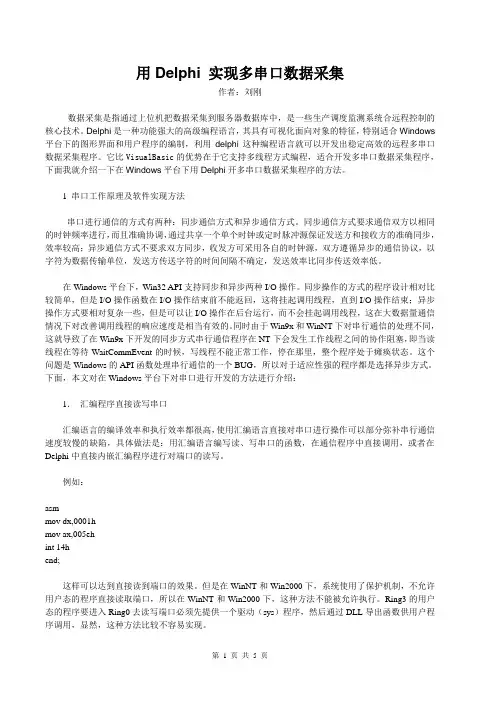

用Delphi 实现多串口数据采集作者：刘刚数据采集是指通过上位机把数据采集到服务器数据库中，是一些生产调度监测系统合远程控制的核心技术。
