电路可靠性分析与评估方法电路可靠性是指电路在规定的使用环境下，正常工作的能力和时间的长短。
在电子设备和系统的设计和生产过程中，提高电路的可靠性是非常重要的，可以有效减少故障发生的可能性，提高产品的性能和寿命。
电路可靠性分析与评估方法主要包括可靠性预测、可靠性测试和可靠性建模三个方面。
一、可靠性预测可靠性预测主要是通过统计和数学模型来分析电路元器件的可靠性指标，以及整个电路系统的可靠性。
常见的可靠性预测方法有：1. 统计方法：基于统计数据和历史故障率分析的方法，主要使用可靠性数据库中的数据，通过统计学的技术来预测电路的可靠性。
2. 物理模型方法：基于电路元件的物理参数和可靠性特征建立的模型，通过对元件的物理特性和寿命进行研究，来预测电路的可靠性。
3. 经验法则方法：基于经验数据和规则，通过专家知识和经验的总结，对电路的可靠性进行预测。
可靠性预测不仅可以用于评估单个电路元件的可靠性，还可以用于评估整个电路系统的可靠性，为电路设计提供参考依据。
二、可靠性测试可靠性测试是通过实验方法来验证电路的可靠性指标，以评估电路的寿命和可靠性水平。
常见的可靠性测试方法有：1. 加速寿命测试：通过提高环境条件或电路工作状态的方式，加速电路元件的老化速度，以确定电路在设计寿命内的可靠性。
2. 应力筛选测试：通过对电路元件在高温、低温、高湿度等应力环境下的测试，筛选出故障率较高的元件。
3. 故障模式与效应分析（FMEA）：对电路系统的各个组成部分进行系统化分析，找出潜在的故障模式和对系统可靠性的影响，以指导设计改进和故障排除。
可靠性测试可以直接获取电路的可靠性数据，并验证可靠性预测的准确性，提供实验依据和数据支持。
三、可靠性建模可靠性建模是使用数学和概率论方法，通过建立数学模型来描述电路的可靠性关系。
常见的可靠性建模方法有：1. 可靠性函数模型: 使用可靠性函数来表示元件或系统在给定时间内正常工作的概率。
2. 故障树分析 (FTA)：将电路故障与事件发生的逻辑关系用树形结构表示，以识别和分析导致系统失效的具体故障原因。
系统可靠性预计分析报告一、引言在当今复杂的技术环境中，系统的可靠性成为了至关重要的因素。
无论是工业生产中的自动化控制系统，还是日常生活中的电子设备，系统的可靠性直接影响着其性能和用户体验。
为了确保系统能够在规定的条件下和规定的时间内完成预期的功能，进行系统可靠性预计分析是必不可少的环节。
二、系统概述本次分析的系统是一个系统名称，该系统主要用于系统的主要用途。
系统由以下几个主要部分组成：1、部件 1 名称：负责部件 1 的主要功能。
2、部件 2 名称：承担部件 2 的主要功能。
3、部件 3 名称：执行部件 3 的主要功能。
三、可靠性预计方法在本次系统可靠性预计分析中，我们采用了以下几种常见的方法：1、故障模式与影响分析（FMEA）通过对系统各部件可能出现的故障模式进行分析，评估其对系统整体性能的影响，从而确定系统的薄弱环节。
2、可靠性框图（RBD）将系统的各个部件以框图的形式表示，并根据部件之间的逻辑关系计算系统的可靠性指标。
3、蒙特卡罗模拟利用随机数生成和统计分析的方法，对系统的可靠性进行多次模拟，以获取更准确的可靠性估计。
四、部件可靠性数据收集为了进行准确的可靠性预计，我们收集了系统各部件的可靠性相关数据，包括：1、故障率数据：从供应商提供的技术文档、行业标准以及类似系统的历史数据中获取部件的故障率信息。
2、维修时间数据：了解部件发生故障后的平均维修时间，以评估系统的可用性。
3、工作环境数据：考虑系统运行的环境条件，如温度、湿度、振动等，对部件可靠性的影响。
五、系统可靠性模型建立基于收集到的部件可靠性数据和所选择的可靠性预计方法，我们建立了系统的可靠性模型。
以可靠性框图为例，系统的整体可靠性可以表示为各个部件可靠性的组合。
假设系统由三个串联的部件 A、B、C组成，其可靠性分别为 R_A、R_B、R_C，则系统的可靠性 R_sys ＝R_A × R_B × R_C 。
六、可靠性预计结果经过计算和分析，得到了系统的以下可靠性预计结果：1、系统的平均故障间隔时间（MTBF）为具体数值小时，这意味着系统在平均情况下，每隔具体数值小时可能会发生一次故障。
多阶段任务系统可靠性建模与应用研究现代复杂系统具有多功能、多阶段、多任务、多状态等特点,随着对复杂系统的高可靠和长寿命的性能需求愈发严苛,机构愈发复杂化且存在多个阶段任务耦合关联。
复杂相关性和高度不确定性因素传播积累影响系统整体性能,对这些系统的可靠性进行描述和定性定量分析越来越困难。
传统的系统可靠性技术通过对复杂系统的结构和功能进行简化,根据所获得的近似的简单系统解决复杂系统的可靠性问题,得到的结果往往与实际情况有较大的出入。
因此,根据复杂系统的特点,运用系统工程的方法,研究适用于现代复杂系统的可靠性建模和分析技术,已经成为可靠性工程领域的研究热点和难点之一。
迄今为止,在结合经典概率论的基础上,针对非动态特性的系统可靠性分析方法,发展已日趋成熟。
然而,因现代复杂系统具有的小子样、部件失效相关和动态失效等特性,利用传统的系统可靠性建模与分析方法往往无法获得较为准确的结果,需要提出高效和精确的算法以提高运算效率和计算精度。
同时,在实际工程项目中,因成本、时间、管理和人为因素等多方面的原因导致获取复杂系统失效数据方面存在着模糊不确定性,需将可靠性评估方法与优化算法进行有效的融合。
因此,迫切需要开展考虑复杂系统在动态失效相关性和模糊不确定性方面的可靠性建模与分析方法的研究工作。
从可靠性工程角度,针对复杂系统可靠性建模与分析的复杂性体现在两个方面:即系统自身机构和多阶段任务耦合关联的复杂性、待解决的系统复杂相关性和高度不确定性因素传播积累失效问题的复杂性。
系统自身机构和多阶段任务耦合关联的复杂性主要指系统可靠性行为特征描述的困难,比如系统可靠性度量和系统可靠性建模困难。
现代复杂系统通常具有多任务、多功能以及多阶段、多状态的特性,而且会遇到可靠性定量特征不明显、难以量化的问题。
在系统可靠性建模方面,相关失效、共因失效、非单调性以及冗余、容错等情形的定性分析,采用经典的可靠性模型和算法难以进行准确的描述和处理。
系统可靠性设计中的可靠性建模方法可靠性是系统工程中一个非常重要的概念，它指的是系统在规定条件下，在规定时间内，能够正常工作的能力。
在实际的工程设计中，如何对系统的可靠性进行建模是一个非常复杂的问题。
本文将探讨系统可靠性设计中的可靠性建模方法。
一、可靠性的定义首先，我们需要明确可靠性的定义。
在系统工程中，可靠性是指系统在规定条件下，在规定时间内能够正常工作的概率。
在实际工程中，可靠性通常用指数分布、威布尔分布、韦伯分布等概率分布来描述。
这些分布都是可靠性建模中常用的数学模型。
二、故障树分析在可靠性建模中，故障树分析是一个常用的方法。
故障树分析是一种通过逻辑关系来描述系统故障发生的方法。
它将系统的各种故障模式以及它们之间的逻辑关系用树形图的形式表示出来，通过对故障树的分析，可以找出系统的主要故障模式，从而针对性地进行可靠性改进设计。
三、可靠性增长模型可靠性增长模型是一种通过故障数据来估计系统可靠性的方法。
它通过对系统的故障数据进行统计分析，来估计系统的可靠性指标。
常用的可靠性增长模型包括指数增长模型、对数线性模型等。
通过这些模型，可以对系统的可靠性进行合理的预测和估计。
四、失效模式与影响分析失效模式与影响分析（FMEA）是一种通过对系统的失效模式以及失效影响进行分析，来评估系统可靠性的方法。
FMEA可以帮助工程师找出系统的潜在故障模式，从而对系统进行合理的可靠性设计。
五、可靠性增强设计在实际工程设计中，可靠性增强设计是一个非常重要的环节。
可靠性增强设计通过采用冗余设计、容错设计、多样设计等方法来增强系统的可靠性。
在可靠性建模中，需要考虑这些设计措施对系统可靠性的影响。
六、可靠性验证与测试最后，对于可靠性建模的方法，还需要进行可靠性验证与测试。
通过对系统的可靠性进行验证与测试，可以验证可靠性建模的有效性，从而保证系统的可靠性满足设计要求。
总之，在系统可靠性设计中，可靠性建模是一个非常重要的环节。
通过合理的可靠性建模方法，可以有效地评估系统的可靠性，为系统的可靠性设计提供科学依据。

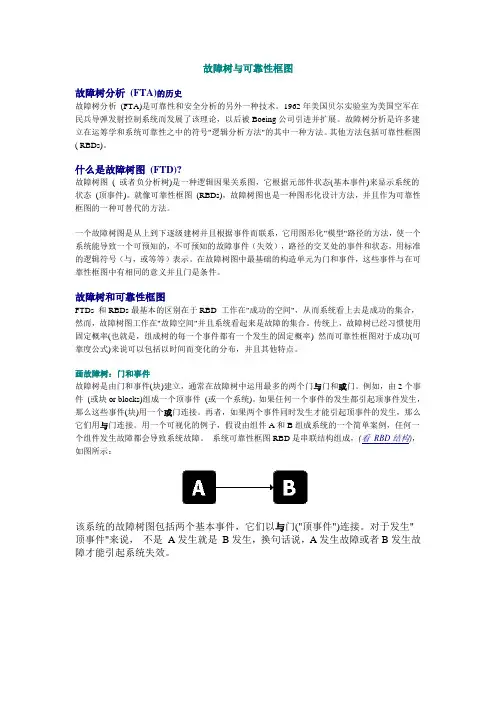

故障树与可靠性框图故障树分析(FTA)的历史故障树分析(FTA)是可靠性和安全分析的另外一种技术。
1962年美国贝尔实验室为美国空军在民兵导弹发射控制系统而发展了该理论，以后被Boeing公司引进并扩展。
故障树分析是许多建立在运筹学和系统可靠性之中的符号"逻辑分析方法"的其中一种方法。
其他方法包括可靠性框图( RBDs)。
什么是故障树图(FTD)?故障树图( 或者负分析树)是一种逻辑因果关系图，它根据元部件状态(基本事件)来显示系统的状态(顶事件)。
就像可靠性框图(RBDs)，故障树图也是一种图形化设计方法，并且作为可靠性框图的一种可替代的方法。
一个故障树图是从上到下逐级建树并且根据事件而联系，它用图形化"模型"路径的方法，使一个系统能导致一个可预知的，不可预知的故障事件（失效），路径的交叉处的事件和状态，用标准的逻辑符号（与，或等等）表示。
在故障树图中最基础的构造单元为门和事件，这些事件与在可靠性框图中有相同的意义并且门是条件。
故障树和可靠性框图FTDs 和RBDs最基本的区别在于RBD 工作在"成功的空间"，从而系统看上去是成功的集合，然而，故障树图工作在"故障空间"并且系统看起来是故障的集合。
传统上，故障树已经习惯使用固定概率(也就是，组成树的每一个事件都有一个发生的固定概率) 然而可靠性框图对于成功(可靠度公式)来说可以包括以时间而变化的分布，并且其他特点。
画故障树：门和事件故障树是由门和事件(块)建立，通常在故障树中运用最多的两个门与门和或门。
例如，由2个事件(或块or blocks)组成一个顶事件(或一个系统)。
如果任何一个事件的发生都引起顶事件发生，那么这些事件(块)用一个或门连接。
再者，如果两个事件同时发生才能引起顶事件的发生，那么它们用与门连接。
用一个可视化的例子，假设由组件A和B组成系统的一个简单案例，任何一个组件发生故障都会导致系统故障。
软件系统可靠性分析与评估方法1. 引言软件系统可靠性是衡量一个软件系统是否能够在给定条件下正常运行的指标。
对于软件系统来说，可靠性至关重要，因为软件系统的故障可能会导致严重的后果，包括大面积的数据丢失、系统瘫痪等。
为了保证软件系统的可靠性，需要进行可靠性分析和评估，找出潜在的故障和改进措施。
本文将介绍一些常用的软件系统可靠性分析与评估方法。
2. 故障模式与效应分析（FMEA）故障模式与效应分析（FMEA）是一种常用的可靠性分析方法。
它通过识别潜在的故障模式和分析对系统性能的影响，来评估系统的可靠性。
FMEA从系统的不同组件或过程开始，逐步分析每个组件或过程的故障潜在模式，确定其对整个系统的影响。
通过FMEA，可以识别出可能导致系统故障和失效的关键点，并提前采取措施进行改进。

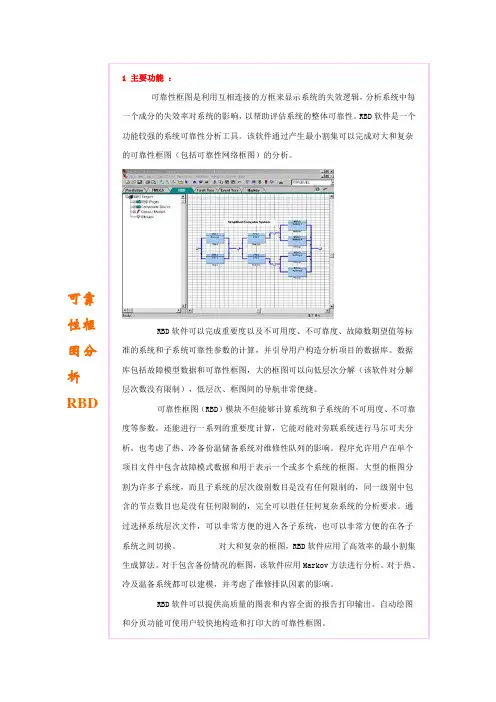

3. 可靠性块图（RBD）可靠性块图（RBD）是一种描述系统可靠性和故障传播关系的图表。
RBD图通常由各种组件和它们之间的连接组成。
每个组件可以是一个子系统、设备或处理单元。
RBD图有助于分析系统中的关键组件，并确定每个组件的故障对整个系统可靠性的影响程度。
通过RBD分析，可以找到系统中的薄弱环节并进行改进，提升系统的可靠性。
4. 可靠性建模可靠性建模是一种定量评估系统可靠性的方法。
常用的可靠性建模方法包括故障树分析（FTA）和事件树分析（ETA）。
故障树分析通过描述系统中不同事件之间的逻辑关系，来分析整个系统的可靠性。
事件树分析则是通过描述系统的故障事件和相应的修复措施，来评估系统的可靠性。
这些可靠性建模方法可以帮助分析人员从定量的角度评估系统可靠性，并提供数据支持进行决策。
5. 可靠性测试可靠性测试是通过对软件系统进行实际操作和测试，来评估系统的可靠性。
可靠性测试可以分为不同的阶段，包括单元测试、集成测试和系统测试。
在每个阶段中，都会对不同的功能进行测试和评估，以确保系统在各种条件下的稳定性和可靠性。
可靠性测试还可以通过故障注入和故障预测等方法来模拟真实的环境，识别系统的潜在故障和改进措施。
目录系统可靠性建模分析 (2)摘要 (2)关键词 (2)1.可靠性框图 (2)2.典型的可靠性模型 (3)2.1串联模型 (3)2.2并联模型 (4)2.3旁联模型 (4)2.4r/n(G)模型 (5)2.5复杂系统/桥联模型 (6)图1：自行车的基本可靠性与任务可靠性框图 (3)图2：典型可靠性模型 (3)图3：串联可靠性框图 (4)图4：并联可靠性框图 (4)图5：旁联可靠性框图 (5)图6：r/n(G)系统可靠性框图 (5)图7：桥联系统示例原理图及可靠性框图 (6)图8：复杂系统实例 (7)表1：复杂系统完全列举 (7)系统可靠性建模分析[摘要] 为了设计、分析和评价一个系统的可靠性和维修性特征，就必须明系统和它所有的子系统、组件和部件的关系。
很多情况下这种关系可以通过系统逻辑和数学模型来实现，这些模型显示了所有部件、子系统和整个系统函数关系。
系统的可靠性是它的部件或系统最底层结构单元可靠性的函数。
一个系统的可靠性模型由可靠性框图或原因——后果图表、对所有系统和设备故障和维修的分布定义、以及对备件或维修策略的表述等联合组成。
所有的可靠性分析和优化都是在系统概念数据模型的基础上进行的。
[关键词]可靠性框图，串联，并联，表决，复杂系统，可靠度系统是由相互作用和相互依赖的若干个单元结合成的具有特定功能的有机整体。
对于系统管理者而言，系统完成预期任务可靠性以及对系统维修特征等因素的分析是必不可少的。
这时就需要借助于系统逻辑及数学模型德理论进行评价分析。
本文就是基于可靠性框图（RBD）理论对系统可靠性建立常见的数学分析模型，并结合一些实际例子予以解释说明。

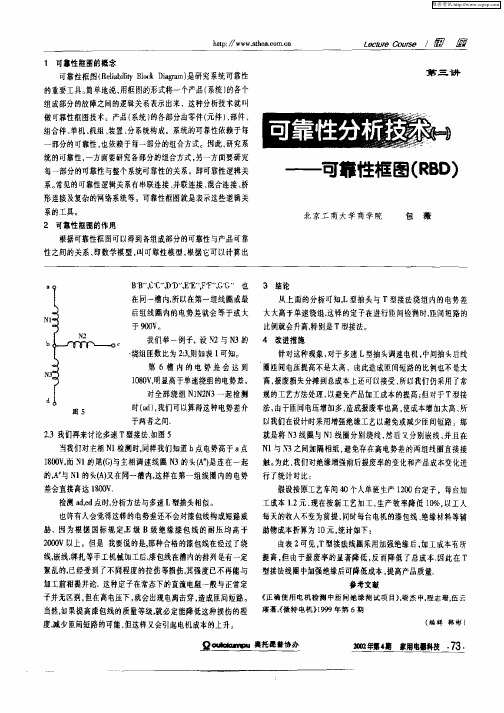

1.可靠性框图可靠性框图（RBD）是用一种图形的方式显示了系统所有成功或故障的组合，因此系统的可靠性框图显示了系统、子系统和部件的逻辑关系。
目前跟据建模目的可分为基本可靠性模型和任务可靠性模型，并用RBD表示出来。
基本可靠性模型是用以估计产品及其组成单元可能发生的故障引起的维修以及保障要求的可靠性模型。
RBD
可靠性建模
袁劲涛yuanjt2001@
主要内容1
可靠性框图（RBD）2
典型可靠性模型
3
4
可靠性框图（RBD）
可靠性框图（RBD）
定义：
任何系统通常都采用系统图、功能框图来表示系统中各单元之间的物理关系；另外还需表示出对系统能否完成任务体现于各单元之间的相互依赖关系，这就是可靠性框图。
它是为预计或估算产品的可靠性所建立的可靠性方框图和数学模型。
可靠性框图（RBD）
方框：具有可靠性值的单元或功能
连线：无可靠性值，有向反映了系统功能流程方向，无向的连线意味着是双向的
节点：输入节点表示系统功能流程的起点，输出节点表示系统功能流程的终点
可靠性框图（RBD）
功能框图与可靠性框图关系：功能框图是建立可靠性框图的基础，但不可混为一谈，有下述区别：1）可靠性框图只表明可靠性方面的逻辑关系，并不表明各单元之间物理上及时间上的关系。
（例如，一个流体系统由一个泵和两个阀门组成，工作原理是：当泵运转时，流体通过两个阀门正常流出）
A
B泵阀1阀2
可靠性框图（RBD ）K1K2
2）同一个系统如果具有多种功能要求，往往在功能框图上不便于分别表示出来，但在可靠性框图上，必须表示出所有不同功能要求的各单元的可靠性逻辑关系。
A B
C K1K2
可靠性框图（RBD）
RBD建模的假设前提
●所有方框单元相互独立
●系统及其组成单元只有故障与正常两种状态
●当软件可靠性没有纳入框图时，是假设软件另作
考虑
●当人的因素没有纳入框图时，是假设人员对产品
可靠性的影响另作考虑
典型可靠性模型
典型的可靠性模型分为有贮备与无贮备两种，有贮备可靠性模型按贮备单元是否与工作单元同时工作而分为工作贮备模型与非工作贮备模型。
典型可靠性模型——串联模型 串联模型
由若干单元组成的系统，只要有一个单元发生故障，该系统就发生故障。
系统可靠性小于至多等于各单元可靠性最小值，即
式中R
i 是第i个单元可靠性。
}
min{
)(
i
S
R
t
R
串联系统可靠性框图如下：
若每个单元可靠性分别为R 1，…，R n ，且诸单元互相独立，则系统可靠性为：
n
i i
S R R
1典型可靠性模型——串联模型
若已知各单元失效率分别为λ1(t)，…，λn (t) ，则系统可靠性、失效率、MTBF 分别为
n i dt t n i i S t
i e
t R t R 1)(10)()( )
(1t n
i i S n
i i
S t MTBF 1)(1
典型可靠性模型——串联模型
典型可靠性模型——串联模型由公式可见，系统的可靠度是各单元可靠度的乘积，单元越多，系统可靠度越小。
从设计方面考虑，为提高串联系统的可靠性，可以从三方面考虑：（1）尽可能减少串联单元个数；
(t)；
（2）提高单元可靠性，降低其故障率λ
i
（3）缩短工作时间t。
典型可靠性模型——并联模型 并联模型
组成系统的所有单元只有全部发生故障，整个系统才发生故障。
系统可靠性大于至少等于各单元可靠性最大值，即
式中R
i 是第i个单元可靠性。
}
max{
)(
i
S
R
t
R
并联系统可靠性框图如下：
若每个单元可靠性分别为R 1，…，R n ，且诸单元互相独立，则系统可靠性为：
典型可靠性模型——并联模型 n i S R t R )
1(1)(1
2
n
当系统各单元的寿命分布为指数分布时，对于最常用的两单元并联系统，有：
典型可靠性模型——并联模型t
t t S e e
e t R )(2121)( )
(1112121 S MTBF t t t t
t t s e e e e
e e t 212121212121)(
由公式可见，尽管单元故障率λ1，λ2都是常数，但并联系统的故障率λs 不再是常数，如图所示：
典型可靠性模型——
并联模型
●与无贮备的单个单元相比，系统可靠度有明显提高●n=2时，系统可靠度有明显提高
●当并联单元过多时，可靠性提高速度大为减慢
典型可靠性模型——并联模型R s (t ) 1.0
0.8
0.6
0.4
0.2
n=5n=4n=3n=2n=1
可靠性框图（RBD）
正确区分基本可靠性模型与任务可靠性模型
●基本可靠性模型是用以估计产品及其组成单元可
能发生的故障引起的维修及保障要求的可靠性模型
●特点：
•全串联冗余也串联
•储备单元越多基本可靠性越低
•可视为度量费用的模型
可靠性框图（RBD）
正确区分基本可靠性模型与任务可靠性模型
●任务可靠性模型是用以估计产品在执行任务过程
中完成规定功能的概率，描述完成任务过程中产品各单元的预定作用并度量工作有效性的一种可靠性模型。
●特点：
•储备单元越多，任务可靠性越高。
