高考物理电磁学知识点之静电场真题汇编及解析(3)

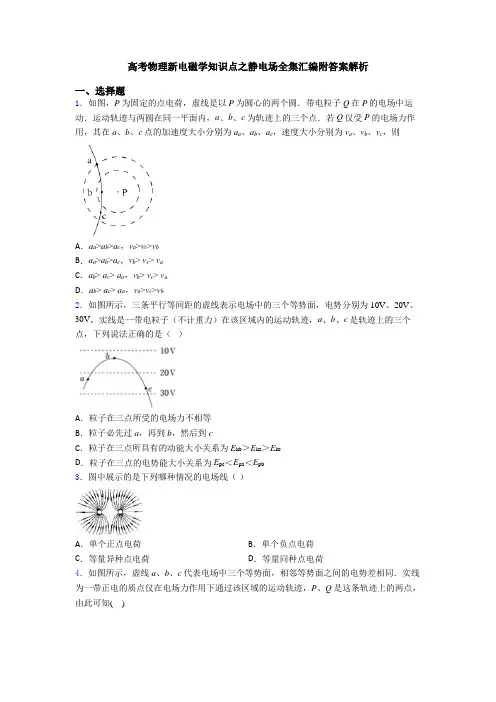

高考物理新电磁学知识点之静电场全集汇编附答案解析一、选择题1．如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b> v c> v aC．a b> a c> a a，v b> v c> v aD．a b> a c> a a，v a>v c>v b2．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb3．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷4．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

高考物理新电磁学知识点之静电场全集汇编及答案一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a b 、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（ ）A ．a 一定带正电，b 一定带负电B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的动能，一个增加一个减小2．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．如图所示，A 、B 、C 、D 为半球形圆面上的四点，处于同一水平面，AB 与CD 交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功5．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大6．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央8．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

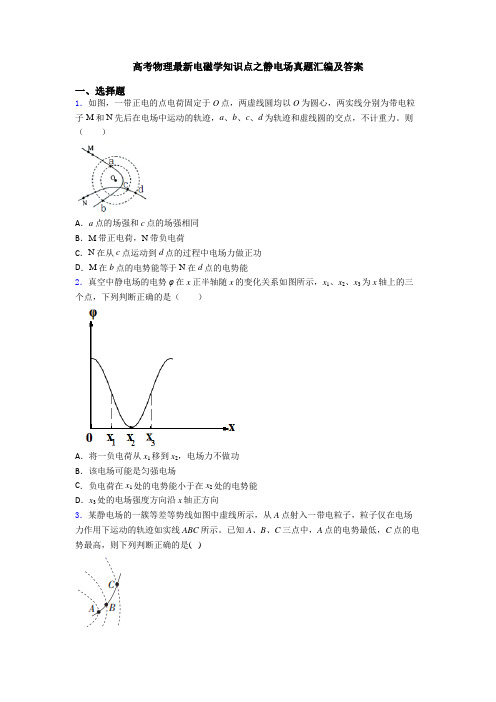

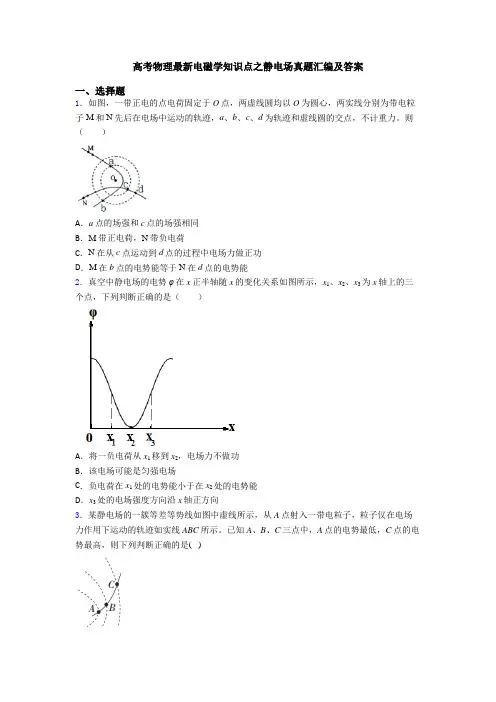

高考物理最新电磁学知识点之静电场真题汇编及答案一、选择题1．如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d为轨迹和虚线圆的交点，不计重力。

则（）A．a点的场强和c点的场强相同B．M带正电荷，N带负电荷C．N在从c点运动到d点的过程中电场力做正功D．M在b点的电势能等于N在d点的电势能2．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向3．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A ．粒子可能带负电B ．粒子在A 点的加速度小于在C 点的加速度C ．粒子在A 点的动能小于在C 点的动能D ．粒子在A 点的电势能小于在C 点的电势能4．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb5．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

将电子由A 移动到B 点，电场力做功2eV ，再将电子由B 移动到C 点，克服电场力做功1eV 。

匀强电场的电场强度大小为A ．100V/mB ．2003V/mC ．200V/mD ．2003V/m6．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势7．某电场的电场线分布如图所示，M 、N 、Q 是以电场线上一点O 为圆心的同一圆周上的三点，OQ 连线与直线MN 垂直．以下说法正确的是A．O点电势与Q点电势相等B．M、O间的电势差大于O、N间的电势差C．将一负电荷由M点移到Q点，电荷的电势能减少D．正电荷在Q点所受电场力的方向与OQ垂直且竖直向上8．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

高考物理电磁学知识点之静电场单元汇编含答案解析(3)一、选择题1．如图所示，四个点电荷所带电荷量的绝对值均为Q ，分别固定在正方形的四个顶点上，正方形边长为a ，则正方形两条对角线交点处的电场强度( )A ．大小为42kQ，方向竖直向上 B ．大小为22kQ，方向竖直向上 C ．大小为42kQ，方向竖直向下 D ．大小为22kQ，方向竖直向下 2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向4．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)v进入某电场，由于电场力和重力的作用，6．质量为m的带电微粒以竖直向下的初速度微粒沿竖直方向下落高度h后，速度变为零。

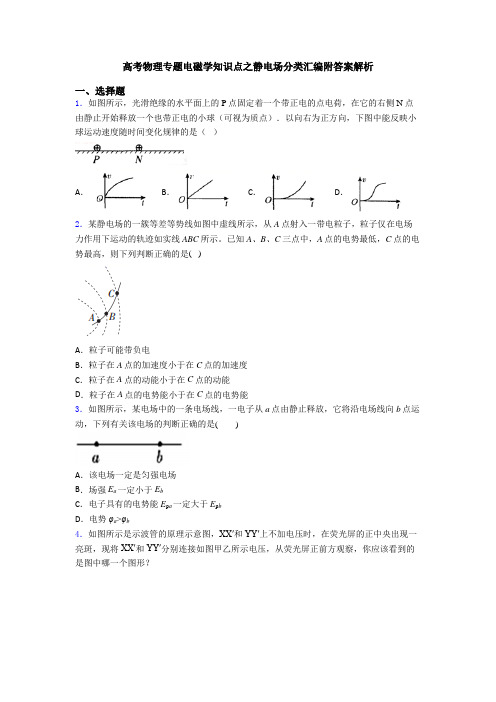

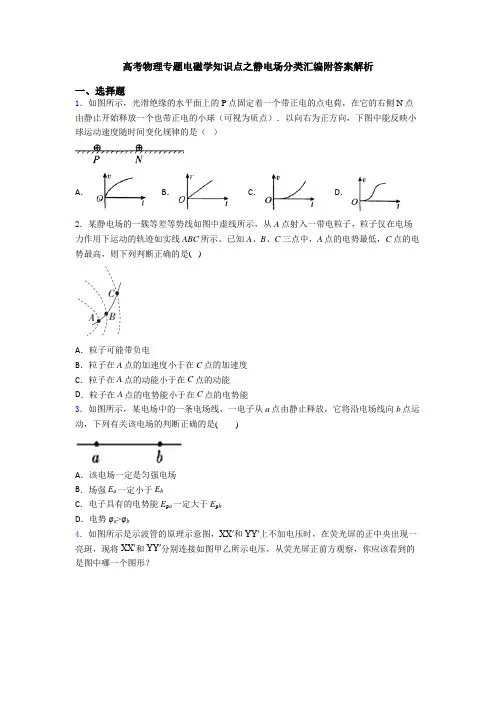

高考物理专题电磁学知识点之静电场分类汇编附答案解析一、选择题1．如图所示，光滑绝缘的水平面上的P点固定着一个带正电的点电荷，在它的右侧N点由静止开始释放一个也带正电的小球（可视为质点）．以向右为正方向，下图中能反映小球运动速度随时间变化规律的是（）A．B．C．D．2．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能3．如图所示，某电场中的一条电场线，一电子从a点由静止释放，它将沿电场线向b点运动，下列有关该电场的判断正确的是()A．该电场一定是匀强电场B．场强E a一定小于E bC．电子具有的电势能E p a一定大于E p bD．电势φa>φb4．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E 。

在与环心等高处放有一质量为m 、带电荷量+q 的小球,由静止开始沿轨道运动，下述说法正确的是（ ）A ．小球在运动过程中机械能守恒B ．小球经过环的最低点时机械能最大C ．小球经过环的最低点时对轨道压力为2(mg +qE )D ．小球经过环的最低点时对轨道压力为(mg +qE )6．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力7．如图所示，下列四个选项中的点电荷与空间中的a 、b 两点均关于O 点对称，其中a 、b两点的电势和场强都相同的是（ ）A ．B ．C ．D ．8．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D ．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大9．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0V ，点A 处的电势为6V ，点B 处的电势为3V ，则电场强度的大小为A ．200V /mB ．2003/V mC ．100/V mD ．1003/V m10．一个电子只在电场力作用下从a 点运动到b 点的轨迹如图中虚线所示，图中一组平行实线可能是电场线也可能是等势面，下列说法中正确的是A ．如果实线是电场线，则a 点的电势比b 点的电势高B ．如果实线是等势面，则a 点的电势比b 点的电势低C ．如果实线是电场线，则电子在a 点的电势能比在b 点的电势能大D ．如果实线是等势面，则电子在a 点的电势能比在b 点的电势能大11．如图甲，倾角为θ的光滑绝缘斜面，底端固定一带电量为Q的正点电荷．将一带正电小物块(可视为质点)从斜面上A点由静止释放，小物块沿斜面向上滑动至最高点B处，此过程中小物块的动能和重力势能随位移的变化图象如图乙(E1和x1为已知量)．已知重力加速度为g，静电力常量为k，由图象可求出( )A．小物块的带电量B．A、B间的电势差C．小物块的质量D．小物块速度最大时到斜面底端的距离12．如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知A．带电粒子在P点时的电势能比在Q点时的电势能大B．带电粒子在P点时的加速度大小小于在Q点时的加速度大小C．带电粒子在P点时的速度大小大于在Q点时的速度大小D．带电粒子在R点时的动能与电势能之和比在Q点时的小，比在P点时的大13．如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是（）A．电荷从a到b加速度减小B．b处电势能较大C．b处电势较高D．电荷在b处速度大14．一端固定在天花板上的绝缘细线的另一端与一带正电的小球M相连接，在小球M下面的一绝缘水平面上固定了另一个带电小球N，在图中，小球M能处于静止状态的是（）A ．B ．C ．D ．15．下列关于电场强度的说法中，正确的是（ ）A ．公式F E q =只适用于真空中点电荷产生的电场B ．由公式F E q=可知，电场中某点的电场强度E 与试探电荷在电场中该点所受的电场力成正比 C ．在公式122Q Q F kr =中，22Q k r 是点电荷2Q 产生的电场在点电荷1Q 处的场强大小；12Q k r 是点电荷1Q 产生的电场在点电荷2Q 处的场强大小 D ．由公式2kQ E r =可知，在离点电荷非常靠近的地方（0r →），电场强度E 可达无穷大16．下列说法正确的是（ ）A ．带电粒子只在电场力的作用下一定作匀变速直线运动B ．带电粒子在磁场中只受磁场力作用，一定作匀速圆周运动C ．带电粒子在重力、电场力、磁场力作用下不可能作匀速圆周运动D ．带电粒子在重力、电场力、磁场力作用下可以作匀速直线运动17．如图所示，用绝缘柱支持的导体A 和B 彼此接触，起初它们不带电，贴在两端下部的金属箔是闭合的．把带正电的物体C 移近A 端，然后把A 和B 分开较远的距离，再移去C ，则A ．C 移近A 端时，A 端的金属箔张开，B 端的金属箔闭合B ．C 移近A 端时，A 端的金属箔闭合，B 端的金属箔张开C ．A 和B 分开，移去C 后，B 端的金属箔会立即闭合D ．A 和B 分开，移去C 后，A 端的金属箔仍会张开18．如图，半径为R 的圆盘均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q （q >0）的固定点电荷，已知b 点处的场强为零，则d 点处场强的大小为（k 为静电力常量）A ．k 23q RB ．k 2109q RC ．k 2Q q R +D ．k299Q q R + 19．如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，60MOP ∠=︒。

高考物理专题电磁学知识点之静电场单元汇编含答案解析一、选择题1．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，小球静止时细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带电量应为( )A ．mg EB ．3mg EC ．2mg ED ．2mg E2．如图所示，A 、B 、C 、D 为半球形圆面上的四点，处于同一水平面，AB 与CD 交于球心且相互垂直，E 点为半球的最低点，A 点放置一个电量为+Q 的点电荷，B 点放置一个电量为－Q 的点电荷，则下列说法正确的是（ ）A ．C 、E 两点电场强度不相同B ．C 点电势比E 点电势高C ．沿CE 连线移动一电量为+q 的点电荷，电场力始终不做功D ．将一电量为+q 的点电荷沿圆弧面从C 点经E 点移动到D 点过程中，电场力先做负功，后做正功3．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb4．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小5．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大6．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E 。

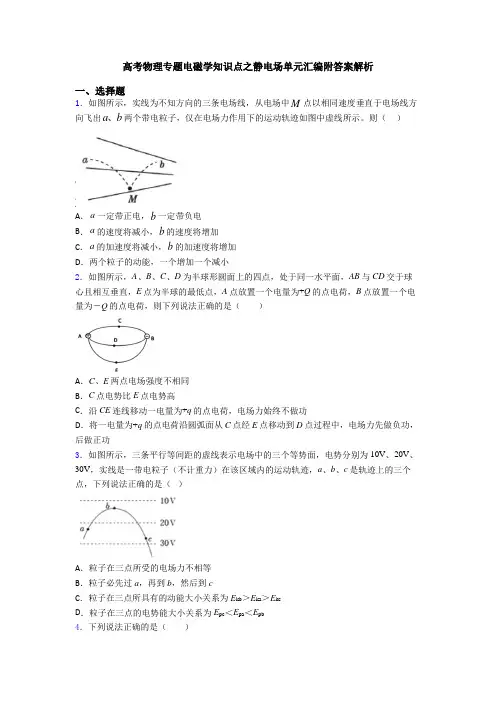

高考物理专题电磁学知识点之静电场单元汇编附答案解析一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（）向飞出a bA．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的动能，一个增加一个减小2．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功3．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb4．下列说法正确的是（）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r=在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 5．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r （r 远大于金属球的直径），两球之间的库仑引力大小为F 。

如果把这两个小球相互接触后再使它们之间的距离变为原来的2倍，它们之间的库仑力大小将变为（ ）A ．2536FB ．56FC ．23FD ．49F 6．在某电场中，把电荷量为2×10-9C 的负点电荷从A 点移到B 点，克服静电力做功4×10-8J ，以下说法中正确的是（ ）A ．电荷在B 点具有的电势能是4×10-8J B ．点电势是20VC ．电荷的电势能增加了4×10-8J D ．电荷的电势能减少了4×10-8J 7．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是 A ． B ． C ． D ．8．如图所示，下列四个选项中的点电荷与空间中的a 、b 两点均关于O 点对称，其中a 、b两点的电势和场强都相同的是（）A．B．C．D．9．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大10．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

高考物理新电磁学知识点之静电场真题汇编及解析一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（）向飞出a bA．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的动能，一个增加一个减小2．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向3．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C ．沿CE 连线移动一电量为+q 的点电荷，电场力始终不做功D ．将一电量为+q 的点电荷沿圆弧面从C 点经E 点移动到D 点过程中，电场力先做负功，后做正功4．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小5．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D ．动能的增加值c 最小,a 和b 一样大6．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r （r 远大于金属球的直径），两球之间的库仑引力大小为F 。

高考物理最新电磁学知识点之静电场分类汇编及答案解析一、选择题1．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

现将一个金属硬币放在铁芯上（金属硬币半径略大于铁芯半径），电容器刚开始时处于无电状态，先将开关拨向1，电容器充电，再将开关由1拨向2瞬间，硬币将向上飞出。

则下列说法正确的是（ ）A ．当开关拨向1时，电容器上板带负电B ．当开关由1拨向2时，线圈内磁感线方向向上C ．当开关由1拨向2瞬间，铁芯中的磁通量减小D ．当开关由1拨向2瞬间，硬币中会产生向上的感应磁场2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．某静电场的一簇等差等势线如图中虚线所示，从A 点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC 所示。

已知A 、B 、C 三点中，A 点的电势最低，C 点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能4．如图所示，某电场中的一条电场线，一电子从a点由静止释放，它将沿电场线向b点运动，下列有关该电场的判断正确的是()A．该电场一定是匀强电场B．场强E a一定小于E bC．电子具有的电势能E p a一定大于E p bD．电势φa>φb5．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功6．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央8．如图所示，将一带电小球A 通过绝缘细线悬挂于O 点，细线不能伸长。

高考物理最新电磁学知识点之静电场全集汇编及答案解析一、选择题1．真空中Ox坐标轴上的某点有一个点电荷Q，坐标轴上A、B两点的坐标分别为0.2 m和0.7 m。

在A点放一个带正电的试探电荷，在B点放一个带负电的试探电荷，A、B两点的试探电荷受到电场力的方向都跟x轴正方向相同，电场力的大小F跟试探电荷电量q的关系分别如图中直线a、b所示。

下列说法正确的是A．点电荷Q是正电荷B．点电荷Q的位置坐标为0.30 mC．B点的电场强度的大小为0.25 N/CD．A点的电场强度的方向沿x轴负方向2．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功3．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度4．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力7．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3V B ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势8．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a 、b 、c 为实线与虚线的交点，已知O 点电势高于c 点．若不计重力，则A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零9．关于摩擦起电和感应起电的实质，下列说法正确的是（ ）A ．摩擦起电说明通过做功可以创造电荷B ．摩擦起电说明电荷可以创造C ．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D ．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了10．板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为1U ，板间场强为1E 现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差2U ，板间场强为2E ，下列说法正确的是A ．2121,U U E E ==B ．21212,4U U E E ==C ．2121,2U U E E ==D ．21212,2U UE E ==11．如图所示是一个平行板电容器,其板间距为d ,电容为C ,带电荷量为Q,上极板带正电.现将一个试探电荷q 由两极间的A 点移动到B 点,如图所示, ,A B 两点间的距离为s ,连线AB与极板间的夹角为30°,则电场力对试探电荷q 所做的功等于( )A ． qCs QdB ． qQs CdC ． 2qQs CdD ．2qCs Qd12．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb13．两电荷量分别为q1和q2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )A ．q1、q2为等量异种电荷B ．N 、C 两点间场强方向沿x 轴负方向C ．N 、D 两点间的电场强度大小沿x 轴正方向先减小后增大D ．将一正点电荷从N 点移到D 点，电势能先增大后减小14．如图所示，平行板a 、b 组成的电容器与电池E 连接，平行板电容器P 处固定放置一带负电的点电荷，平行板b 接地。
