剪板机调试手册
- 格式:doc
- 大小:498.00 KB
- 文档页数:12
剪板机作业指导书一、概述剪板机是一种常用的金属加工设备,用于剪切金属板材。
本作业指导书旨在提供详细的操作步骤和注意事项,以确保操作人员的安全和操作的准确性。
二、操作步骤1. 准备工作a. 确保剪板机处于稳定的工作台上,并且连接电源。
b. 检查剪板机刀片的磨损情况,如有磨损应及时更换。
c. 检查剪板机的润滑油是否充足,如不足应添加。
2. 材料准备a. 将需要剪切的金属板材放置在剪板机工作台上。
b. 根据需要调整剪板机的夹紧装置,确保金属板材固定稳定。
3. 设置剪切参数a. 根据金属板材的厚度和硬度,调整剪板机的切割角度和切割压力。
b. 根据需要调整剪板机的切割长度。
4. 安全操作a. 穿戴适当的个人防护装备,如安全帽、防护眼镜和手套。
b. 确保操作区域周围没有杂物和其他人员,以防发生意外。
c. 在操作过程中,保持双手远离剪板机刀片,并避免身体接触剪板机。
5. 开始剪切a. 按下启动按钮,启动剪板机。
b. 将金属板材缓慢推入剪板机,保持稳定的速度和力度。
c. 在剪切过程中,注意观察切割线,确保切割质量。
6. 完成剪切a. 当金属板材完全被切割时,松开夹紧装置,取出剪切好的板材。
b. 关闭剪板机,断开电源。
三、注意事项1. 操作人员应经过专业培训,掌握剪板机的操作技巧和安全知识。
2. 在操作过程中,严禁戴手套或长袖衣物,以免被卷入剪板机。
3. 在切割过程中,应注意切割线的位置,避免误操作导致切割偏差。
4. 定期检查剪板机的电气设备和润滑系统,确保其正常工作。
5. 如遇到异常情况或故障,应立即停机并联系维修人员进行检修。
四、常见问题解决1. 切割线不平整:可能是刀片磨损不均匀,需更换刀片。
2. 切割速度过慢:可能是切割压力不足,需调整切割参数。
3. 剪板机发出异常噪音:可能是润滑油不足或设备故障,需检查并及时处理。
五、安全提示1. 操作人员应严格按照操作步骤进行操作,避免违规操作导致事故发生。
2. 在操作过程中,应保持清醒状态,切勿饮酒或服用药物。
剪板机作业指导书(通用)引言本文档旨在提供剪板机的操作指导,以确保操作人员的安全和正确使用设备。
请在使用剪板机之前仔细阅读本指导书,并按照指示进行操作。
准备工作在开始操作剪板机之前,请确保以下准备工作已完成:- 检查剪板机的电源和电线是否正常,并保证接地良好。
- 检查剪板机的刀片和刀具是否锋利,是否有磨损或损坏。
- 确保操作区域干燥整洁,没有杂物或障碍物。
操作步骤1. 打开剪板机的电源开关,确保电源正常通电。
2. 将待剪的板材放在剪板机的工作台上,并使用夹紧装置将其固定好。
3. 根据需要调整剪板机的刀片位置和剪切长度。
4. 双手握住剪板机的操作手柄,并用力推下,使刀片切割板材。
5. 在切割过程中,确保双手都牢固握住操作手柄,并注意操作时的平稳和均衡。
6. 操作完成后,松开操作手柄,停止切割,并等待刀片完全停止转动。
7. 拿开剪板机的工作台上的剪切件,将其整理好并存放到适当的位置。
8. 关闭剪板机的电源开关,断开电源。
安全注意事项在操作剪板机时,请务必遵守以下安全注意事项:- 操作人员必须熟悉剪板机的操作方法和安全规程。
- 操作人员应穿戴好适当的个人防护装备,如安全眼镜和手套。
- 在操作过程中,禁止将手指或其他物体靠近刀片区域。
- 当发现剪板机出现异常或故障时,应立即停止操作,并通知维修人员进行检修。
- 在清理剪板机或更换刀片时,必须先关闭电源,并等待刀片完全停止转动。
- 不得擅自改动剪板机的任何部件或操作方式,如有需要,请寻求专业人士的指导。
以上为剪板机的作业指导书(通用),请在使用剪板机之前仔细阅读并遵守操作指导。
如有任何疑问或需要进一步的帮助,请及时咨询相关人员。

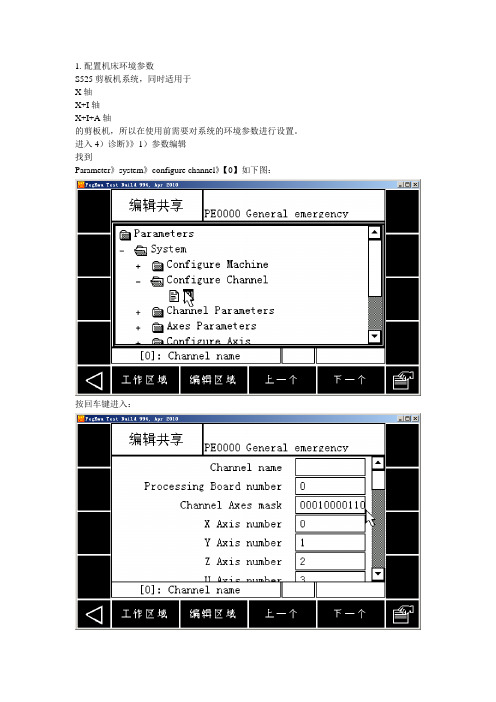

1.配置机床环境参数S525剪板机系统,同时适用于X轴X+I轴X+I+A轴的剪板机,所以在使用前需要对系统的环境参数进行设置。
进入4)诊断》》1)参数编辑找到Parameter》system》configure channel》【0】如下图:按回车键进入:进入该页面后,修改channel axes mask的参数值:机床配置为X轴,channel axes mask=000000000001,(十一个0),输入的时候,也可以直接输入1,然后回车键,系统会自动补上前面的十一个0。
机床配置为X+I轴,channel axes mask=000000001001,输入的时候,也可以直接输入1001,然后回车键,系统会自动补上前面的0。
机床配置为X+I+A轴,channel axes mask=000100001101,输入的时候,也可以直接输入100001101,然后回车键,系统会自动补上前面的0。
然后点击,对功能键翻页,找到,点击保存。
四个方块依次是是,全是,否,全否,可以选择是或全是,并重新启动数控系统。
2.输入/输出IO点配置配置输入点:进入4)诊断》》1)参数编辑,进入conf. Inputs根据图纸对IO点进行设置输入IO有4列组成,ENAB,表示是否启用该输入,0=不启用,1=启用Number,表示板号,对于S525系统来说,此处永远=0 Bit,表示位,从0-15,Inv,表示该输入的常态,0=常闭,1=常开横向行号表示该输入点的功能,Emergency-0表示急停输入Cutting pedal-1表示脚踏板输入以下简化英文....-2表示上限位输入-3表示下限位输入-4表示后档料前进限位-5表示后档料后退限位-6表示A轴前进限位-7表示A轴后退限位-8表示I轴前进限位-9表示I轴后退限位-10表示压脚压力到达信号-11表示全行程切割启用-12表示连续切割启用(需要-1信号持续输入)-13托料装置下限位-14后档料参考点限位-15I轴参考点限位(仅当I使用伺服电机时有效)-16禁用刀架向上(当有输入时,刀架不会有向上输出)-20光电保护输入-21托料装置上限位例如,电气图纸上急停信号的接入点是IN1的第1脚,那么Emergency-0的参数应该设置为配置输出点:进入4)诊断》》1)参数编辑,进入conf. outputs根据图纸对IO点进行设置输入IO有3列组成,ENAB,表示是否启用该输入,0=不启用,2=启用Number,表示板号,对于S525系统来说,此处永远=2 Bit,表示位,从0-15横向行号表示该输出点的功能,EV1-0表示阀1的输出点EV2-1表示阀2的输出点以下简化英文....-2表示阀3的输出点-3表示阀4的输出点-4表示阀5的输出点-5表示阀6的输出点-6表示阀7的输出点-7表示阀8的输出点-8表示阀9的输出点-9表示阀10的输出点-10表示阀11的输出点-11表示阀12的输出点-12表示阀13的输出点-13表示阀14的输出点-14表示辅助功能1的输出点-15表示辅助功能2的输出点-16表示托料装置上升的输出点-17表示托料装置下降的输出点-22表示剪切启用的输出点注意:由于伺服驱动的使能信号是在轴配置参数中设置的,所以请不要再此处配置相同的输出点。
数控剪板机操作说明工作前首先检查加工板料的各部尺寸是否符合设备及设计要求然后检查设备周边及设备平台上是否有其它物品,如有请清理掉。
其次将需加工板材运至待加工平台处(码放整齐,勿超载)一:操作说明合上电源总闸————合上设备电源闸(调至ON)————将加热器调至ON(冬季时使用、夏季时不用)————将显示器界面的控制电源调至“1”处————按“油泵启动”按钮(启动油泵后会发现显示屏左上角有一个人手的图标,此标志为手动状态,即编一个尺寸剪一刀。
)————将操作状态调至自动状态(按一下右下角的“+”键),此时显示屏左上角会出现“*/*”的图标,即已调至自动状态————仔细观察显示屏右侧一列的字母,键来调整各个操作程序,调至每个操作程序时,其字母背景为黑色。
首先按键,将操作程序调至ST处,(ST为部数),输入部数值,再”确认。
————按键将操作程序调至G处(G为剪板系数),输入数值(数值=钢板厚度(mm)*0.09)按“”确认。
————按键将操作程序调至CM处(CM为剪板尺寸),————按右下角的“—”将部数调至第一步,输入第一步所需要剪板的尺寸,按“+”键键部数调至第二部,输入数值,确认。
以此类推至整个部数————所有部数值均输入无误后按“—”键将部数调至第一步。
————按开始键即可工作(\)。
注意事项1:踩脚踏板剪板时,不要一直踩住脚踏板,而是观察板料刚好剪掉后立即抬脚。
2:板料厚度大于2mm的不要在此设备上剪板3:此设备的定位行程最小可剪160mm、最大可剪2450mm 的板材,此范围以外的尺寸需使用卷尺测量。
4:发现板材有翘边的应处理平整后在进行剪板,以免造成对设备或人员的伤害。
5:剪板平台上不要放过多的钢板6: 多人进行剪板时,主操作手应多注意其他人的安全,工作前进行交底,及注意事项。
7:对线灯应始终处于开灯状态,切勿关灯。
8:工作时发现设备有异响,应立即停止/关闭设备,并向领导反映情况,不可私自处理。
剪板机设备使用说明书第一部分:引言欢迎您选择使用我们的剪板机设备。
本使用说明书将为您提供详细的设备操作步骤,以确保您正确、安全地使用该设备。
在使用本设备之前,请务必仔细阅读本手册,并按照说明进行操作。
第二部分:设备概述1. 设备名称:剪板机2. 型号:根据实际设备型号进行填写3. 适用范围:本设备适用于各种金属板材的剪切工作第三部分:安全提示1. 在操作本设备之前,请确保您已经佩戴好个人防护装备,包括安全帽、防护眼镜、耳塞和防护手套。
2. 在操作过程中,请确保周围没有杂物和其他人员,以免发生意外伤害。
3. 请勿在设备运行时触摸旋转刀具或其他活动部件,以防伤害。
4. 当设备出现故障或异常时,请立即停止使用,并联系专业维修人员进行检修。
第四部分:设备操作步骤1. 准备工作a. 确保设备与电源连接正常,并已打开电源开关。
b. 检查刀具的锋利度,如有需要,请更换新刀具。
c. 清理工作台和设备上的杂物和灰尘。
2. 调整设备参数a. 根据所需剪切板材的厚度,调整剪切刀具的刀距。
b. 根据需求,选择合适的剪切速度和切割角度。
3. 将板材固定a. 将板材平放在设备的工作台上。
b. 使用夹具或固定装置将板材夹紧,确保其牢固且不会移动。
4. 开始剪切a. 按下启动按钮,设备开始运行。
b. 监控设备的运行状态,确保其正常工作。
c. 确保已将要剪切的板材完全压制。
5. 完成剪切a. 当剪切完成时,设备会自动停止运行。
b. 取下剪切好的板材。
c. 关闭电源开关,断开设备与电源的连接。
第五部分:设备维护与保养1. 定期清理设备表面的灰尘和杂物,保持设备整洁。
2. 定期检查设备各个部件的紧固情况,如有松动,及时进行调整。
3. 定期检查刀具的磨损情况,如有需要,及时更换新刀具。
4. 在设备不使用时,应将其存放在干燥、通风的地方,避免碰撞和腐蚀。
第六部分:故障排除若遇到以下问题,请及时排查和处理:1. 设备无法启动:检查电源连接是否正常,电源开关是否打开。
剪板机作业指导书一、引言剪板机是一种用于切割金属板材的机械设备,广泛应用于金属加工行业。
为了确保操作人员的安全和提高工作效率,本指导书旨在详细介绍剪板机的操作步骤、注意事项和常见故障处理方法。
二、操作步骤1. 准备工作a. 确保剪板机周围环境整洁,无杂物堆积。
b. 检查剪刀刀片的锐利度,如发现磨损或损坏,及时更换。
c. 检查润滑系统,确保润滑油充足。
2. 安全操作a. 穿戴个人防护装备,包括安全帽、护目镜、手套和防护服。
b. 确保剪板机的电源已经关闭,并拔掉电源插头。
c. 在操作前,确保所有操作按钮和控制装置处于停止状态。
3. 材料准备a. 将待切割的金属板材放置在剪板机工作台上,并用夹具夹紧。
b. 根据需要进行标记,以便准确切割。
4. 开始切割a. 打开电源,启动剪板机。
b. 将金属板材推进剪板机,使其与刀片接触。
c. 按下操作按钮,使刀片开始切割金属板材。
d. 控制切割速度和切割压力,以获得所需的切割效果。
e. 完成切割后,松开操作按钮,停止切割。
5. 故障处理a. 如遇到切割不顺畅或切割质量不理想的情况,应立即停止操作,并检查刀片是否需要更换或调整。
b. 如发现异常噪音或振动,应立即停止操作,并检查机械部件是否松动或磨损。
三、注意事项1. 操作人员必须经过专业培训,并持有相关证书。
2. 操作前应仔细阅读并理解剪板机的操作手册。
3. 在操作过程中,严禁将手或其他物体靠近刀片区域。
4. 操作人员应保持专注,避免分散注意力,以防止意外发生。
5. 定期检查剪板机的电气系统和润滑系统,确保其正常工作。
6. 如遇到紧急情况或发生故障,应立即停止操作,并寻求专业维修人员的帮助。
四、常见故障处理方法1. 切割不顺畅:检查刀片是否磨损,如需更换刀片,按照操作手册的要求进行更换。
2. 切割质量不理想:检查刀片的调整情况,如需调整,按照操作手册的要求进行调整。
3. 异常噪音或振动:检查机械部件是否松动或磨损,如需修复或更换,按照操作手册的要求进行处理。

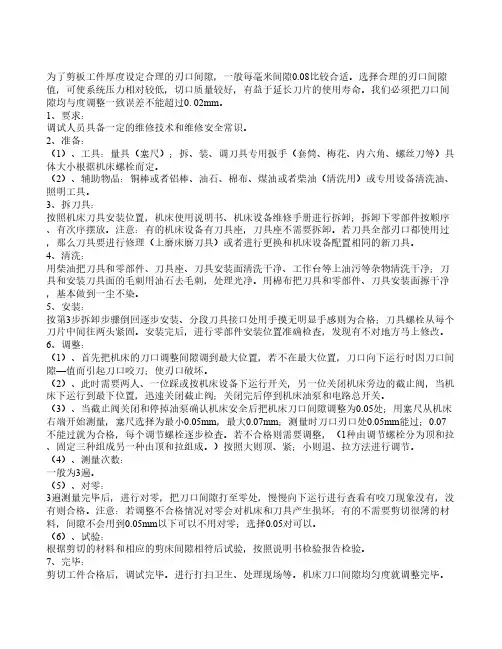

为了剪板工件厚度设定合理的刃口间隙,一般每毫米间隙0.08比较合适。
选择合理的刃口间隙值,可使系统压力相对较低,切口质量较好,有益于延长刀片的使用寿命。
我们必须把刀口间隙均与度调整一致误差不能超过0. 02mm。
1、要求:调试人员具备一定的维修技术和维修安全常识。
2、准备:(1)、工具:量具(塞尺);拆、装、调刀具专用扳手(套筒、梅花、内六角、螺丝刀等)具体大小根据机床螺栓而定。
(2)、辅助物品:铜棒或者铝棒、油石、棉布、煤油或者柴油(清洗用)或专用设备清洗油、照明工具。
3、拆刀具:按照机床刀具安装位置,机床使用说明书、机床设备维修手册进行拆卸;拆卸下零部件按顺序、有次序摆放。
注意:有的机床设备有刀具座,刀具座不需要拆卸。
若刀具全部刃口都使用过,那么刀具要进行修理(上磨床磨刀具)或者进行更换和机床设备配置相同的新刀具。
4、清洗:用柴油把刀具和零部件、刀具座、刀具安装面清洗干净、工作台等上油污等杂物清洗干净;刀具和安装刀具面的毛刺用油石去毛刺,处理光净。
用棉布把刀具和零部件、刀具安装面擦干净,基本做到一尘不染。
5、安装:按第3步拆卸步骤倒回逐步安装、分段刀具接口处用手摸无明显手感则为合格;刀具螺栓从每个刀片中间往两头紧固。
安装完后,进行零部件安装位置准确检查,发现有不对地方马上修改。
6、调整:(1)、首先把机床的刀口调整间隙调到最大位置,若不在最大位置,刀口向下运行时因刀口间隙—值而引起刀口咬刀;使刃口破坏。
(2)、此时需要两人、一位踩或按机床设备下运行开关,另一位关闭机床旁边的截止阀,当机床下运行到最下位置,迅速关闭截止阀;关闭完后停到机床油泵和电路总开关。
(3)、当截止阀关闭和停掉油泵确认机床安全后把机床刀口间隙调整为0.05处;用塞尺从机床右端开始测量,塞尺选择为最小0.05mm,最大0.07mm;测量时刀口刃口处0.05mm能过;0.07不能过就为合格,每个调节螺栓逐步检查。
若不合格则需要调整,(1种由调节螺栓分为顶和拉、固定三种组成另一种由顶和拉组成。

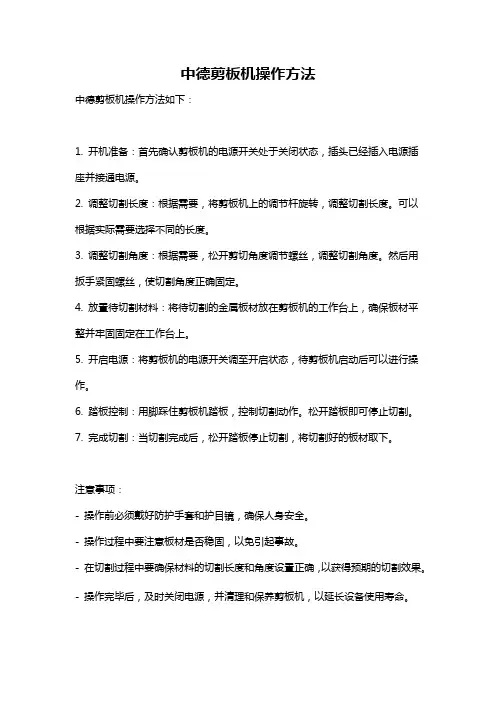

中德剪板机操作方法
中德剪板机操作方法如下:
1. 开机准备:首先确认剪板机的电源开关处于关闭状态,插头已经插入电源插座并接通电源。
2. 调整切割长度:根据需要,将剪板机上的调节杆旋转,调整切割长度。
可以根据实际需要选择不同的长度。
3. 调整切割角度:根据需要,松开剪切角度调节螺丝,调整切割角度。
然后用扳手紧固螺丝,使切割角度正确固定。
4. 放置待切割材料:将待切割的金属板材放在剪板机的工作台上,确保板材平整并牢固固定在工作台上。
5. 开启电源:将剪板机的电源开关调至开启状态,待剪板机启动后可以进行操作。
6. 踏板控制:用脚踩住剪板机踏板,控制切割动作。
松开踏板即可停止切割。
7. 完成切割:当切割完成后,松开踏板停止切割,将切割好的板材取下。
注意事项:
- 操作前必须戴好防护手套和护目镜,确保人身安全。
- 操作过程中要注意板材是否稳固,以免引起事故。
- 在切割过程中要确保材料的切割长度和角度设置正确,以获得预期的切割效果。
- 操作完毕后,及时关闭电源,并清理和保养剪板机,以延长设备使用寿命。

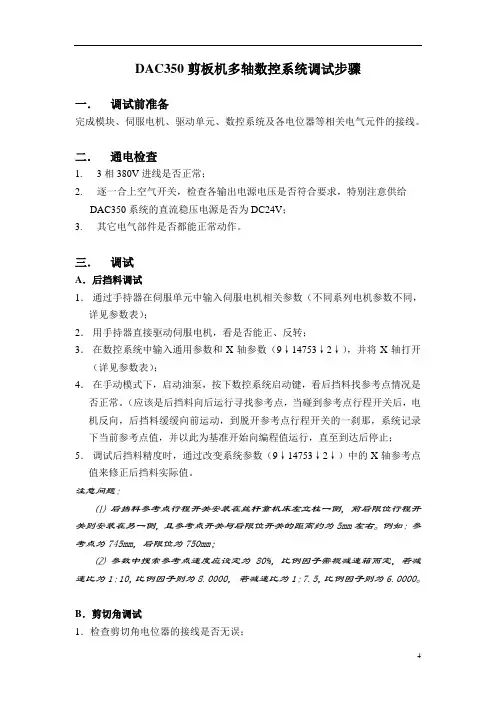

DAC350剪板机多轴数控系统调试步骤一.调试前准备完成模块、伺服电机、驱动单元、数控系统及各电位器等相关电气元件的接线。
二.通电检查1.3相380V进线是否正常;2.逐一合上空气开关,检查各输出电源电压是否符合要求,特别注意供给DAC350系统的直流稳压电源是否为DC24V;3.其它电气部件是否都能正常动作。
三.调试A.后挡料调试1.通过手持器在伺服单元中输入伺服电机相关参数(不同系列电机参数不同,详见参数表);2.用手持器直接驱动伺服电机,看是否能正、反转;3.在数控系统中输入通用参数和X轴参数(9↓14753↓2↓),并将X轴打开(详见参数表);4.在手动模式下,启动油泵,按下数控系统启动键,看后挡料找参考点情况是否正常。
(应该是后挡料向后运行寻找参考点,当碰到参考点行程开关后,电机反向,后挡料缓缓向前运动,到脱开参考点行程开关的一刹那,系统记录下当前参考点值,并以此为基准开始向编程值运行,直至到达后停止;5.调试后挡料精度时,通过改变系统参数(9↓14753↓2↓)中的X轴参考点值来修正后挡料实际值。
注意问题:⑴后挡料参考点行程开关安装在丝杆靠机床左立柱一侧,前后限位行程开关则安装在另一侧,且参考点开关与后限位开关的距离约为5mm左右。
例如:参考点为745mm,后限位为750mm;⑵参数中搜索参考点速度应设定为80%,比例因子需视减速箱而定,若减速比为1:10,比例因子则为8.0000,若减速比为1:7.5,比例因子则为6.0000。
B.剪切角调试1.检查剪切角电位器的接线是否无误;2.进入数控系统诊断界面:8↓741↓2↓,按“↓”键到8、9输出端口,其中8为剪切角增大,9为剪切角减小;3.通过不断增大和减小剪切角,并测量上刀片两端与下刀片的高度差(不同型号机床该值不同),找出0.0°、0.5°、1.0°、2.0°这4个位置对应的电位器的DA值,以下情况均以QVNK31/8为例:①先使剪切角减小,至上刀片两端与下刀片高度差近似为0的位置(由于小头为20mm左右,则大头一侧也为20mm时,按“End”键返回到诊断界面的目录页面进入5:模拟量界面,屏幕上第二排显示的电位器的值即为剪切角0.0°时对应的DA值;②按“End”键返回到诊断界面的目录页面,输入2↓,增大剪切角,根据QVNK31/8剪板机2°对应的高度差为108mm,则0.5°对应27mm,再加上小头上下刀片高度差20mm,用尺测量,当高度差恰好为47mm时,再按“End”键返回5↓,记录电位器当前DA值,同理,记录1.0°即74mm和2.0°即128mm 对应的DA值。
大家知道剪板机机器该怎样调整和操作吗?下面小编为大家简单介绍一下。
1.剪板机刃口间隙的调整:刃口间隙调整的是否恰当是影响剪切质量和延长刀片寿命的重要因素。
间隙调整时暂将锁紧螺钉松开,然后转动手柄至所需的刻度值,再将螺钉锁紧。
球阀作测量上下刀片刃口间隙均匀度之用。
具体方法是以单次行程,当上下架行至下死点时,即迅速转动球阀关闭油路,使上刀架停于下死点。
然后继续微量开闭球阀,使上刀架在全行程上逐段上升,此时即可逐段测量刃口间隙之均度。
2.剪板机操作前的准备:(1)剪板机清洗各机表面之油污,注意截止阀上刻线应位于开启位置。
(2)剪板机各润滑部位注入润滑脂。
(3)在剪板机油箱中加入L-HL46号机械油(油液必须清洁)。
机器接地,接通电源,检查各电器动作之协调性。
3.操作:(1)开启剪板机机器作若干循环,在确保无不正常情况后,试剪不同厚度板料(由薄至厚)。
(2)在剪切过程中,打开压力表开关,观察油路压力值,如有不正常可调整溢流阀至合乎规定要求。
(3)操作时,如发现有不正常杂音或油箱过热现象,应立即停车检查。
油箱最高温度不超过60度。
扩展资料:液压剪板机的正确操作:1、开动机器作空转若干循环,确保在正常情况下,试剪不同厚度板料,由薄至厚。
确保用户熟悉机器性能。
2、试剪板机时不同板厚时必须调对不同刀片间隙。
若不调对相应的刀片间隙,则影响刀片耐用度。
3、在剪切过程中打开压力表开关,观察油路压力值,剪12mm板时压力应小于20MPa。
此远程调压阀No9,出厂时压力调定20—22MPa,用户必须遵守此规定,不得为剪超规定材料面提高压力,造成剪板机损坏。
4、操作时声音平衡。
如有杂音,应停车检查。
5、操作时油箱提高温度<60度6、液压阀出厂时均已调定,请勿乱动。
关于液压剪板机的调试,大家需要注意操作前准备工作:1、清洗务机件表面之油污、检查球阀应处于开启位置。
2、各润滑各部位注入润滑油。
3、在油箱中加入46液压油。
1.配置机床环境参数S525剪板机系统,同时适用于X轴X+I轴X+I+A轴的剪板机,所以在使用前需要对系统的环境参数进行设置。
进入4)诊断》》1)参数编辑找到Parameter》system》configure channel》【0】如下图:按回车键进入:进入该页面后,修改channel axes mask的参数值:机床配置为X轴,channel axes mask=000000000001,(十一个0),输入的时候,也可以直接输入1,然后回车键,系统会自动补上前面的十一个0。
机床配置为X+I轴,channel axes mask=000000001001,输入的时候,也可以直接输入1001,然后回车键,系统会自动补上前面的0。
机床配置为X+I+A轴,channel axes mask=000100001101,输入的时候,也可以直接输入100001101,然后回车键,系统会自动补上前面的0。
然后点击,对功能键翻页,找到,点击保存。
四个方块依次是是,全是,否,全否,可以选择是或全是,并重新启动数控系统。
2.输入/输出IO点配置配置输入点:进入4)诊断》》1)参数编辑,进入conf. Inputs根据图纸对IO点进行设置输入IO有4列组成,ENAB,表示是否启用该输入,0=不启用,1=启用Number,表示板号,对于S525系统来说,此处永远=0 Bit,表示位,从0-15,Inv,表示该输入的常态,0=常闭,1=常开横向行号表示该输入点的功能,Emergency-0表示急停输入Cutting pedal-1表示脚踏板输入以下简化英文....-2表示上限位输入-3表示下限位输入-4表示后档料前进限位-5表示后档料后退限位-6表示A轴前进限位-7表示A轴后退限位-8表示I轴前进限位-9表示I轴后退限位-10表示压脚压力到达信号-11表示全行程切割启用-12表示连续切割启用(需要-1信号持续输入)-13托料装置下限位-14后档料参考点限位-15I轴参考点限位(仅当I使用伺服电机时有效)-16禁用刀架向上(当有输入时,刀架不会有向上输出)-20光电保护输入-21托料装置上限位例如,电气图纸上急停信号的接入点是IN1的第1脚,那么Emergency-0的参数应该设置为配置输出点:进入4)诊断》》1)参数编辑,进入conf. outputs根据图纸对IO点进行设置输入IO有3列组成,ENAB,表示是否启用该输入,0=不启用,2=启用Number,表示板号,对于S525系统来说,此处永远=2 Bit,表示位,从0-15横向行号表示该输出点的功能,EV1-0表示阀1的输出点EV2-1表示阀2的输出点以下简化英文....-2表示阀3的输出点-3表示阀4的输出点-4表示阀5的输出点-5表示阀6的输出点-6表示阀7的输出点-7表示阀8的输出点-8表示阀9的输出点-9表示阀10的输出点-10表示阀11的输出点-11表示阀12的输出点-12表示阀13的输出点-13表示阀14的输出点-14表示辅助功能1的输出点-15表示辅助功能2的输出点-16表示托料装置上升的输出点-17表示托料装置下降的输出点-22表示剪切启用的输出点注意:由于伺服驱动的使能信号是在轴配置参数中设置的,所以请不要再此处配置相同的输出点。
设置X轴伺服驱动使能。
进入3)配置》》2)轴配置Motor on output register=2,表示使能是在OUT1板输出Motor on output bit=15,表示使能是在第16脚输出其他参数请不要进行设置3.轴参数除了下面列出的轴参数进行设置外,其他轴参数请保持默认参数X1轴参数参数名称参数值说明Name X1 默认Type 1-prop st 默认Drive type 0-Analog 默认Minimum target(mm) 5 最小极限Maximum target(mm) 1000 最大极限Maximum speed[mm/min] 6000 最大速度Acceleration time(s) 0.5 加速时间Deceleration time(s) 0.5 减速时间S-curve time(s) 0 默认P gain 16.6666 增益D gain 0 默认Feed Forward 0 默认Follow error limit speed (mm/min) 0 默认Maximum follow error (pulses) 10000 默认Emergency ramp time(s) 0.2 默认Hardware limits enabling option 1 默认Play adjustment target(mm) 0.000 单向定位0=禁用1=正向2=负向Type of play adjustment 0 单向定位距离Direction change timer(s) 0 单向定位换向时间Adj. Target on reversal(mm) 0.000 反向间隙Play adj. Direction rev. option 0 反向间隙模式0=禁用1=启用Zone compensation table index 0 区间补偿表0=禁用1=启用表10 默认0 默认Opt: zone cross-axes compensation 0 默认Cross-axes compens. Master axis 0 默认0 默认0 默认0 默认0 默认Opt: Plasma Cut Torch Adjustment 0 默认Opt: Plasma Cut Torch table index 0 默认Opt: Gantry Axes 0 默认Gantry axis table index 0 默认Number of encoder pulses/mm(mul) 1000 转换系数,当(div)=1时,表示1mm,多少个脉冲Number of encoder pulses/mm(div) 1 默认Simulated axes enabling option 0 模拟轴0=禁用1=启用正常机床必须是0Axis control multiplier 0 默认Encoder tes type 0 默认Positive insensitivity voltage(V) 0.000 正向死区电压,一般为0 Negative insensitivity voltage(V) 0.000 负向死区电压,一般为0 Opt: force offset valve 0 强制零漂修正0=禁用1=启用DAC offset value[V] 0.000 强制零漂修正输出电压值Maximum offset recovery voltage 0.000 自动零漂修正最大值Offset recovery time(s) 0.000 自动零漂修正周期POS +/- 0/10V Man. Enab. Opt. 0 默认Motor Man. Via PLC enab. Opt. 0 默认Loop closing via PLC disab. Opt 0 默认Opt: Enab Torque-Enable alarm 0 默认Opt: F/R running Dac_pos manag. 0 默认DAC_POS bit sign reversal option 0 默认OPT: brake equipped axis 0 默认Brake Timing man. Enab. Opt. 0 默认Timer for brake management(s) 0.000 默认Tolerance alarm disabling option 0 默认Rough tolerance target(mm) 0.5 快速定位公差Fine tolerance target(mm) 0.2 慢速定位公差Tolerance monitoring hold time 1.000 保持时间,一般为1~30.000 默认LV commands VOUT disabling option 0 默认0 默认Manual speed(mm/min) 1000 手动速度0 默认0 默认0.000 默认0.000 默认0.000 默认0.000 默认Sizing type 0 回参类型0=编码器零信号回参1=编码器零信号回参,并定位到停靠点坐标值2=不回参考点3=限位开关回参4=限位开关回参,并定位到停靠点坐标值Sizing target(mm) 999.000 参考点坐标Sizing micro search speed(mm/min) 1000 回参速度Sizing mark search speed(mm/min) 200 零信号速度Sizing alarm target(mm) 10.000 回参误差报警,一般设置为马达转一圈的位移量Parking target(mm) 999.000 停靠点坐标值Sizing direction reversal option 0 回参方向0=往正方向回参1=往负方向回参Counting direction reversal option 0 计数反向Analog sign reversal option 0 模拟量反向Level monitoring disab. Option 0 默认Absolute sizing enabling option 1 默认1=系统断电后记录断电前的坐标值Independent feed-rate handling 0 默认Iament. Programing enabl. Option 0 默认Opt. Distance to go signed 0 默认0.0 默认Internal Reolution[um] 0 默认0 默认0 默认其他轴的轴参数请参考X轴4.测试菜单按菜单键,输入4)诊断》》5)测试菜单在测试菜单中,可以直接输入电压值,并按【+】或【-】,直接移动X轴。
5.压力参数按菜单,输入3)配置》》4)压力参数在页面中,可以输入相关参数后,按启动键,强制输出,来移动刀架和A轴以及I轴。
6.关于电位计的示教在手动页面下,点击进入示教页面选择并点击系统将会弹出示教页面将刀隙轴移动到最小位置,然后点击下一步,在窗口中,输入当前的刀隙值,如0.1,然后点击下一步将刀隙轴移动到最大位置,然后点击下一步然后输入,当前的刀隙值,比如2,点击下一步,确定后,系统会要求重新启动。
同样的对角度进行示教,需要注意的是,角度轴示教角度轴处于小角度的时候,输入的是角度角度周处于大角度的时候,输入的是刀架右侧离开工作台的距离7.一般参数和阀配置参数请参照字面含义进行设置。
