基本半导体器件

半导体器件的基本知识半导体器件的基本知识，真是个神奇的世界。

咱们常常提到“半导体”，脑海里浮现出那些小小的芯片，觉得它们离我们有点遥远。

其实，半导体就在我们身边，像个无形的助手，让生活变得更加便利。

一、半导体的基本概念1.1 半导体是什么？半导体，简单来说，就是一种介于导体和绝缘体之间的材料。

它们在某些条件下能导电，在其他情况下又不导电。

是不是听上去有点神秘？其实，最常见的半导体材料就是硅。

我们用的手机、电脑，里面的处理器，几乎都离不开硅的身影。

1.2 半导体的特性半导体有很多奇妙的特性，比如它的电导率。

温度变化、杂质掺入，都会影响它的导电性能。

说白了，半导体的电性就像人心一样，瞬息万变。

通过控制这些特性，工程师们可以设计出各种各样的电子器件。

二、半导体器件的类型2.1 二极管咱们来聊聊二极管。

这小家伙看似简单，却是半导体世界的基石。

二极管只允许电流朝一个方向流动。

它就像个单行道，确保电流不走回头路。

常见的应用就是整流器，把交流电转成直流电。

这在生活中非常重要，大家用的手机充电器，就离不开二极管的帮助。

2.2 晶体管接下来是晶体管。

晶体管的发明可谓是科技界的一场革命。

它不仅能放大电信号，还能用作开关，控制电流的流动。

晶体管的出现，让电子产品变得更小、更快。

你知道吗？现代计算机的核心，CPU，里面就有成千上万的晶体管在默默工作。

2.3 其他器件还有很多其他的半导体器件，比如场效应管、光电二极管等。

每种器件都有其独特的用途和应用领域。

它们一起构成了一个复杂而又和谐的生态系统。

可以说，半导体器件的多样性是现代科技发展的动力。

三、半导体的应用3.1 消费电子说到应用，咱们首先想到的就是消费电子。

手机、平板、电视，都是半导体的舞台。

随着科技的进步，半导体技术不断演变，产品功能越来越强大，性能越来越高。

可以说，半导体让我们的生活变得丰富多彩。

3.2 工业应用除了消费电子，半导体在工业中也大显身手。

自动化设备、传感器、控制系统，全都依赖于半导体技术的支持。

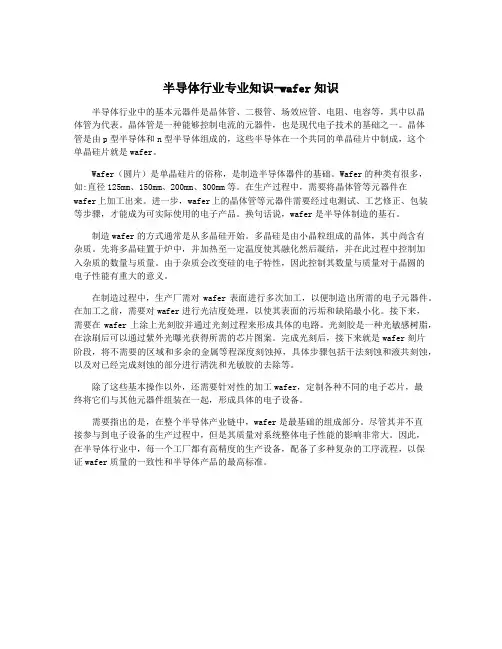

半导体行业专业知识-wafer知识半导体行业中的基本元器件是晶体管、二极管、场效应管、电阻、电容等，其中以晶体管为代表。

晶体管是一种能够控制电流的元器件，也是现代电子技术的基础之一。

晶体管是由p型半导体和n型半导体组成的，这些半导体在一个共同的单晶硅片中制成，这个单晶硅片就是wafer。

Wafer（圆片）是单晶硅片的俗称，是制造半导体器件的基础。

Wafer的种类有很多，如:直径125mm、150mm、200mm、300mm等。

在生产过程中，需要将晶体管等元器件在wafer上加工出来。

进一步，wafer上的晶体管等元器件需要经过电测试、工艺修正、包装等步骤，才能成为可实际使用的电子产品。

换句话说，wafer是半导体制造的基石。

制造wafer的方式通常是从多晶硅开始。

多晶硅是由小晶粒组成的晶体，其中尚含有杂质。

先将多晶硅置于炉中，并加热至一定温度使其融化然后凝结，并在此过程中控制加入杂质的数量与质量。

由于杂质会改变硅的电子特性，因此控制其数量与质量对于晶圆的电子性能有重大的意义。

在制造过程中，生产厂需对wafer表面进行多次加工，以便制造出所需的电子元器件。

在加工之前，需要对wafer进行光洁度处理，以使其表面的污垢和缺陷最小化。

接下来，需要在wafer上涂上光刻胶并通过光刻过程来形成具体的电路。

光刻胶是一种光敏感树脂，在涂刷后可以通过紫外光曝光获得所需的芯片图案。

完成光刻后，接下来就是wafer刻片阶段，将不需要的区域和多余的金属等程深度刻蚀掉，具体步骤包括干法刻蚀和液共刻蚀，以及对已经完成刻蚀的部分进行清洗和光敏胶的去除等。

除了这些基本操作以外，还需要针对性的加工wafer，定制各种不同的电子芯片，最终将它们与其他元器件组装在一起，形成具体的电子设备。

需要指出的是，在整个半导体产业链中，wafer是最基础的组成部分。

尽管其并不直接参与到电子设备的生产过程中，但是其质量对系统整体电子性能的影响非常大。

半导体器件的基本概念和应用有哪些一、半导体器件的基本概念1.半导体的定义：半导体是一种导电性能介于导体和绝缘体之间的材料，常见的有硅、锗、砷化镓等。

2.半导体的导电原理：半导体中的载流子（电子和空穴）在外界条件（如温度、光照、杂质）的影响下，其浓度和移动性会发生变化，从而改变半导体的导电性能。

3.半导体器件的分类：根据半导体器件的工作原理和用途，可分为二极管、三极管、晶闸管、场效应晶体管等。

二、半导体器件的应用1.二极管：用于整流、调制、稳压、开关等电路，如电源整流器、数字逻辑电路、光敏器件等。

2.三极管：作为放大器和开关使用，如音频放大器、数字电路中的逻辑门等。

3.晶闸管：用于可控整流、交流调速、电路控制等，如电力电子设备、灯光调节等。

4.场效应晶体管：主要作为放大器和开关使用，如场效应晶体管放大器、数字逻辑电路等。

5.集成电路：由多个半导体器件组成的微型电子器件，用于实现复杂的电子电路功能，如微处理器、存储器、传感器等。

6.光电器件：利用半导体材料的光电效应，实现光信号与电信号的转换，如太阳能电池、光敏电阻等。

7.半导体存储器：用于存储信息，如随机存储器（RAM）、只读存储器（ROM）等。

8.半导体传感器：将各种物理量（如温度、压力、光照等）转换为电信号，用于检测和控制，如温度传感器、光敏传感器等。

9.半导体通信器件：用于实现无线通信功能，如晶体振荡器、射频放大器等。

10.半导体器件在计算机、通信、家电、工业控制等领域的应用：计算机中的微处理器、内存、显卡等；通信设备中的射频放大器、滤波器等；家电中的集成电路、传感器等；工业控制中的电路控制器、传感器等。

以上就是关于半导体器件的基本概念和应用的详细介绍，希望对您有所帮助。

习题及方法：1.习题：请简述半导体的导电原理。

方法：半导体中的载流子（电子和空穴）在外界条件（如温度、光照、杂质）的影响下，其浓度和移动性会发生变化，从而改变半导体的导电性能。

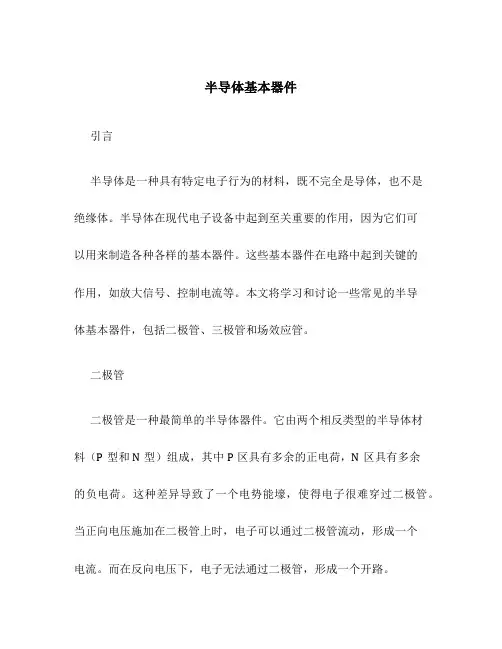

半导体基本器件引言半导体是一种具有特定电子行为的材料，既不完全是导体，也不是绝缘体。

半导体在现代电子设备中起到至关重要的作用，因为它们可以用来制造各种各样的基本器件。

这些基本器件在电路中起到关键的作用，如放大信号、控制电流等。

本文将学习和讨论一些常见的半导体基本器件，包括二极管、三极管和场效应管。

二极管二极管是一种最简单的半导体器件。

它由两个相反类型的半导体材料（P型和N型）组成，其中P区具有多余的正电荷，N区具有多余的负电荷。

这种差异导致了一个电势能壕，使得电子很难穿过二极管。

当正向电压施加在二极管上时，电子可以通过二极管流动，形成一个电流。

而在反向电压下，电子无法通过二极管，形成一个开路。

二极管被广泛用于整流电路中。

整流电路可以将交流信号转换为直流信号，通过使用二极管的开关特性来选择正向电流流向。

在直流电源中，二极管还可以作为保护器件，防止电流逆向流动。

三极管三极管是一种用来放大电流的半导体器件。

它由三个区域组成：发射极（E）、基极（B）和集电极（C）。

发射极和基极之间是一个PN 结，称为发射结，而基极和集电极之间是另一个PN结，称为集电结。

三极管的放大作用是通过输入信号在基极端产生的小电流来控制集电极端的电流增益。

当输入信号为正向偏置时，基极电流增加，从而导致集电极电流增加。

因此，三极管可以被用作电流放大器。

此外，三极管还可以作为开关使用，当输入信号为正时，三极管工作在饱和区，导通集电极电流；当输入信号为负时，三极管工作在截止区，阻断集电极电流。

场效应管场效应管（FET）是一种用于放大和控制电流的半导体器件。

它由源极（S）、栅极（G）和漏极（D）组成。

在场效应管中，控制电流通过控制栅极电压来实现。

场效应管有两种主要类型：增强型和耗尽型。

增强型FET的栅极电压增加时，漏极电流也增加。

耗尽型FET的栅极电压增加时，漏极电流减小。

场效应管与三极管的一个重要区别是它的输入电阻更高，这使得场效应管在某些应用中更具优势。

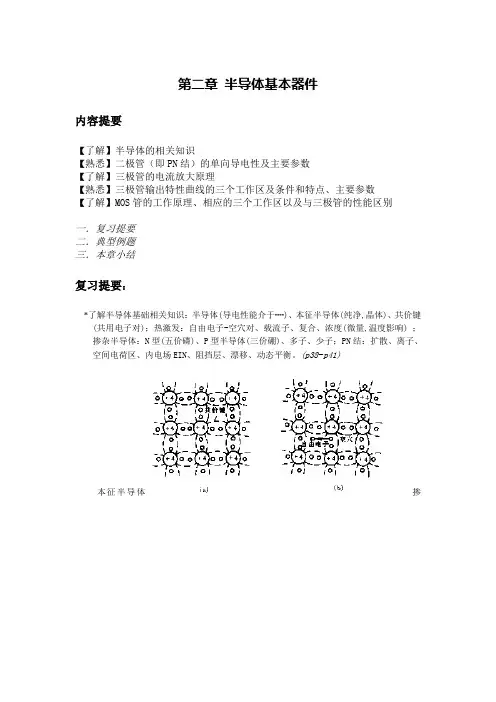

第二章半导体基本器件内容提要【了解】半导体的相关知识【熟悉】二极管（即PN结）的单向导电性及主要参数【了解】三极管的电流放大原理【熟悉】三极管输出特性曲线的三个工作区及条件和特点、主要参数【了解】MOS管的工作原理、相应的三个工作区以及与三极管的性能区别一．复习提要二．典型例题三．本章小结复习提要：*了解半导体基础相关知识：半导体(导电性能介于┉)、本征半导体(纯净,晶体)、共价键(共用电子对)；热激发：自由电子-空穴对、载流子、复合、浓度(微量,温度影响) ；掺杂半导体：N型(五价磷)、P型半导体(三价硼)、多子、少子；PN结：扩散、离子、空间电荷区、内电场EIN、阻挡层、漂移、动态平衡。

(p38~p41)本征半导体掺杂半导体PN结一.PN结(二极管)的单向导电性：p41单向导电性1.PN结内部扩散和漂移的动态平衡(空间电荷区的调节作用)；2.外加电压(外电场)打破原有的平衡(加正向偏压，削弱了内电场的作用，有利于扩散，形成较大的正向电流，导通；加反向偏压，增强了内电场的作用，有利于漂移，形成微弱的反向电流，截止)；3.熟悉PN结的伏安特性（i~u）：硅和锗的导通电压U ON分别为0.5V和0.1V、正向电压降U D分别为0.6~0.8V和0.1~0.3V,击穿电压U(RB)、二极管符号、主要参数(p43)及应用(数字：开关；模拟：整流、限幅；稳压管：正常工作在反向击穿状态，为了使稳压管不会因过流而损坏，应当在电路中加限流电阻（见图2.1.9）。

伏安特性稳压管电路*了解三极管电流放大原理：(1)发射结正偏,其正向电流主要是由发射区的多子向基区扩散所形成的电流I E(因为发射区重掺杂而基区掺杂浓度很低,故基区的多子向发射区扩散可以忽略)；(2) 注入到基区的多子在基区的复合和继续扩散；(3) 复合所形成基极复合电流I BN(≈I B)很小,大部分扩散被集电结反向偏置电场吸引到集电区,形成较大的集电极收集电流I CN(≈I C)(因为基区薄、掺杂浓度低,集电结反偏)。

半导体基本器件及应用电路1. 引言半导体基本器件是现代电子技术的基石，广泛应用于各个领域的电路设计中。

本文将介绍一些常见的半导体基本器件及其在电路中的应用。

2. 二极管二极管是一种具有两个电极的半导体器件，通常由PN结构组成。

它具有单向导电性，当施加正向电压时，电流可以流过二极管；而当施加反向电压时，电流几乎不会通过二极管。

2.1 理论原理二极管的导电特性可以通过PN结构的电子云移动来解释。

当施加正向电压时，P区的空穴趋向于向N区移动，而N区的电子趋向于向P区移动。

因此，在PN结处形成一个空穴和电子云的复合区域，称为耗尽区。

2.2 应用示例二极管广泛应用于电路中的整流器、电压稳定器和开关等电路中。

在整流器中，二极管可以将交流信号转换为直流信号；在电压稳定器中，二极管可以使输出电压稳定在一个恒定的值；在开关电路中，二极管可以用作开启或关闭电路的开关。

3. 三极管三极管是一种具有三个电极的半导体器件，通常由两个PN结构组成。

它可以放大电流和信号，并在电路中起到放大和开关作用。

3.1 理论原理三极管的原理可以通过PNP或NPN三层结构的电子云移动来解释。

当施加正向电压时，电子从PN结中的N区向P区移动，从而导致电流流动；而当施加反向电压时，电子从N区向P区移动，导致电流几乎不流动。

3.2 应用示例三极管在放大器和开关电路中得到了广泛应用。

在放大器电路中，三极管可以放大小信号输入，并将其输出为大信号；在开关电路中，三极管可以打开或关闭电路。

4. MOSFETMOSFET是一种金属氧化物半导体场效应管，是现代电子技术中最常见的半导体器件之一。

它具有高输入阻抗、低功耗和高速开关特性。

4.1 理论原理MOSFET是由一个PN结和一个金属-氧化物-半导体结构组成。

在接通时，当正向电压施加至栅极和源极之间时，形成一个电子通道，导致电流流动。

在截止时，电子通道被切断，电流不再流动。

4.2 应用示例MOSFET在集成电路和功率电子设备中得到了广泛应用。

半导体器件的基本知识
半导体器件是一种利用半导体材料制成的电子元件，具有电流控制和电压放大的特性。

在半导体器件中，最常见的是二极管和晶体管。

一、二极管
二极管是一种由P型半导体和N型半导体组成的电子元件，具有单向导电性。

当二极管的正极连接正电压时，P型半导体中的空穴向N型半导体中的电子流动，形成电流；当二极管的正极连接负电压时，P型半导体中的空穴被吸收，N 型半导体中的电子也被吸收，电流被截止。

二、晶体管
晶体管是一种由P型半导体、N型半导体和中间夹层组成的电子元件，具有电流放大和控制的特性。

晶体管的夹层被称为基区，当基区加上正电压时，P型半导体中的空穴向基区流动，N型半导体中的电子向基区流动，形成电流；当基区加上负电压时，P型半导体中的空穴被吸收，N型半导体中的电子也被吸收，电流被截止。

晶体管的电流放大是通过控制基区电压来实现的。

三、场效应管
场效应管是一种利用场效应原理制成的电子元件，具有电流放大和控制的特性。

场效应管的主要部分是栅极和源极之间的沟道，当栅极加上正电压时，沟道中的电子会被吸引到栅极附近，形成导电通道，电流得以通过；当栅极加上负电压时，
沟道中的电子被排斥，导通被截止。

四、集成电路
集成电路是一种将多个半导体器件集成在一起的电子元件，可以实现多种功能。

集成电路的制造需要先在单晶硅片上形成多个半导体器件，然后通过金属线连接这些器件，形成一个完整的电路。

集成电路的种类很多，包括数字集成电路、模拟集成电路、混合集成电路等。

以上是半导体器件的基本知识，半导体器件的应用非常广泛，涉及到电子、通讯、计算机、医疗、汽车等领域。

基本的半导体器件半导体器件是一种能够在电子器件中起到重要作用的器件，广泛应用于电子、通信、计算机等领域。

本文将介绍几种基本的半导体器件，包括二极管、晶体管、场效应管和集成电路。

一、二极管二极管是一种最基本的半导体器件之一，它由P型和N型半导体材料组成。

二极管具有单向导电性，即只允许电流在一个方向上通过。

当正向电压施加在P区，负向电压施加在N区时，二极管将导通。

而当反向电压施加在P区，正向电压施加在N区时，二极管将截止。

二极管广泛应用于电源、整流器、信号检测等电路中。

二、晶体管晶体管是一种控制电流的半导体器件，由三个或更多的半导体材料层组成。

晶体管具有放大信号、开关电路等功能。

根据结构不同，晶体管可以分为NPN和PNP两种类型。

当电流通过基极时，NPN型晶体管的电流放大，而PNP型晶体管的电流减小。

晶体管被广泛应用于放大器、开关电路、计算机内存等领域。

三、场效应管场效应管是一种能够控制电流的半导体器件，由源极、漏极和栅极组成。

场效应管根据不同的工作原理，可以分为MOSFET（金属氧化物半导体场效应管）和JFET（结型场效应管）两种类型。

场效应管通过改变栅极电压来控制漏极电流。

场效应管具有高输入电阻、低噪声等特点，被广泛应用于放大器、开关电路、数字电路等领域。

四、集成电路集成电路是将大量的电子器件集成在一个芯片上的半导体器件。

根据集成电路的规模，可以分为小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）和超大规模集成电路（VLSI）等。

集成电路具有体积小、功耗低、性能稳定等优点，被广泛应用于计算机、通信、消费电子等领域。

二极管、晶体管、场效应管和集成电路是基本的半导体器件。

它们在电子领域中起到至关重要的作用，用于控制电流、放大信号、实现开关等功能。

随着科技的不断发展，半导体器件的性能不断提高，应用范围也越来越广泛。

相信在未来，半导体器件将继续发挥重要的作用，推动科技的进步和社会的发展。

半导体器件的基本知识半导体器件是现代电子技术中最基础的元件之一，广泛应用于各种电子设备中。

它们起到控制电流流动和信号放大的关键作用。

本文将介绍半导体器件的基本知识，包括其种类、工作原理和应用领域。

一、半导体器件的种类半导体器件主要包括二极管、晶体管和场效应管等。

其中，二极管是一种最简单的半导体器件，它由P型半导体和N型半导体组成。

晶体管是一种三层结构的半导体器件，包括发射极、基极和集电极。

场效应管是一种基于电场控制电流的半导体器件，具有高输入阻抗和低输出阻抗的特点。

二、半导体器件的工作原理半导体器件的工作原理基于PN结的特性。

在二极管中，当正向偏置时，P区的空穴和N区的电子会相互扩散，形成电流。

而在反向偏置时，由于PN结的势垒，电流无法通过。

晶体管的工作原理则是基于通过基极电流来控制集电极电流的放大作用。

场效应管则是通过控制栅极电压来改变源极和漏极之间的电导率。

三、半导体器件的应用领域半导体器件在电子技术领域有着广泛的应用。

例如，二极管广泛应用于整流电路、频率倍增器和光电检测等方面。

晶体管则被用于放大电路、开关电路和振荡电路等。

场效应管则常用于高频放大器、功率放大器和模拟开关等领域。

四、半导体器件的进展和挑战随着科技的进步，半导体器件也在不断发展和演变。

从传统的硅基半导体器件到最近兴起的宽禁带半导体器件，如碳化硅和氮化镓等，半导体技术正不断突破传统的物理极限。

然而，半导体器件也面临着一些挑战，如热量管理、功耗和可靠性等方面的问题。

总结：半导体器件是现代电子技术中不可或缺的重要组成部分。

通过了解半导体器件的基本知识，我们可以更好地理解其工作原理和应用领域。

随着科技的不断发展，半导体器件将继续发挥重要作用，并不断推动着电子技术的进步与创新。
