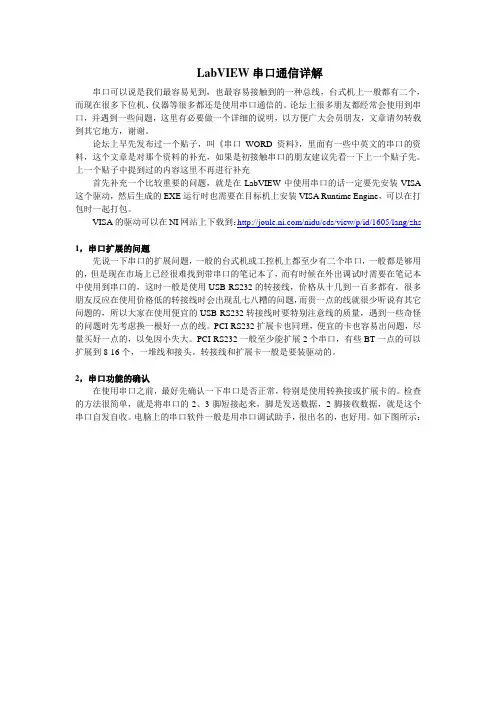

LabVIEW串口通信详解串口可以说是我们最容易见到，也最容易接触到的一种总线，台式机上一般都有二个，而现在很多下位机、仪器等很多都还是使用串口通信的。
论坛上很多朋友都经常会使用到串口，并遇到一些问题，这里有必要做一个详细的说明，以方便广大会员朋友，文章请勿转载到其它地方，谢谢。
论坛上早先发布过一个贴子，叫《串口WORD资料》，里面有一些中英文的串口的资料，这个文章是对那个资料的补充，如果是初接触串口的朋友建议先看一下上一个贴子先。
上一个贴子中提到过的内容这里不再进行补充首先补充一个比较重要的问题，就是在LabVIEW中使用串口的话一定要先安装VISA 这个驱动，然后生成的EXE运行时也需要在目标机上安装VISA Runtime Engine，可以在打包时一起打包。
VISA的驱动可以在NI网站上下载到：/nidu/cds/view/p/id/1605/lang/zhs1，串口扩展的问题先说一下串口的扩展问题，一般的台式机或工控机上都至少有二个串口，一般都是够用的，但是现在市场上已经很难找到带串口的笔记本了，而有时候在外出调试时需要在笔记本中使用到串口的，这时一般是使用USB-RS232的转接线，价格从十几到一百多都有，很多朋友反应在使用价格低的转接线时会出现乱七八糟的问题，而贵一点的线就很少听说有其它问题的，所以大家在使用便宜的USB-RS232转接线时要特别注意线的质量，遇到一些奇怪的问题时先考虑换一根好一点的线。
PCI-RS232扩展卡也同理，便宜的卡也容易出问题，尽量买好一点的，以免因小失大。
PCI-RS232一般至少能扩展2个串口，有些BT一点的可以扩展到8-16个，一堆线和接头。
转接线和扩展卡一般是要装驱动的。
2，串口功能的确认在使用串口之前，最好先确认一下串口是否正常，特别是使用转换接或扩展卡的。
检查的方法很简单，就是将串口的2、3脚短接起来，脚是发送数据，2脚接收数据，就是这个串口自发自收。
串⼝通信实验报告基于Labwindows/CVI的串⾏通信接⼝实验报告⼀、实验⽬的通过软件Labwindows/CVI编写仪器⾯板，通过该⾯板实现计算机与外围设备的串⼝通信。
设置好通信端⼝，波特率等参数后，在Text Box控件中输⼊数据字符，当点击发送按钮时，单⽚机开发箱中的指⽰灯发⽣相应的变化。
仪器⾯板如下图所⽰。
⼆、实验器材PC机⼀台，单⽚机开发箱，220V交流电源，Labwindows/CVI软件，导线若⼲等。
三、实验原理由于LabWindows/CVI提供了⼤量与外部代码或软件进⾏连接的机制，所以实现串⼝通信，可以使⽤其本⾝提供的RS⼀232函数库。
1.RS—232函数库RS—232函数库提供了各种⽅式的串⼝通信控制函数和I/O函数，包括：打开/关闭函数；I/O读写函数；调制解调器控制函数；串⼝设置函数；寄存器状态函数；回调函数等。
（1) 打开/关闭函数：OpenCom，OpenComConfig和CloseComo。
(2) I/O读写函数：总计有7组函数，以下为其中常⽤的四组：1） ComRd：从串⼝的接收缓冲区读指定长度的字符；2） ComRdByte：从串⼝的接收缓冲区读取⼀个字符；3） ComWrt：向串⼝的输出缓冲区中写指定长度的字符；4） ComWrtByte：向串⼝的输出缓冲区中写⼀个字符。
(3) Xmodem函数：它使⽤了⼀种包含出错检测的⽂件传输协议进⾏串⼝通信。
在这种协议中，⽂件通过信息包来传送，信息包中不仅包括了⽂件中的数据，还包括了校验和同步信息。
(4) 串⼝控制函数：总计有7组函数，以下为其中常⽤的四组：1）SetComTime：设置I/O操作超时的时间限制；2）SetCTSMode：禁⽌或允许硬件握⼿并设置硬件握⼿⽅式；3）FlushlnQ/FlushOutQ：清空输⼊/输出队列。
(5) 状态函数：主要包括端⼝状态信息和通信错误代码信息等。
(6) 回调函数InstallComCallback：为指定的串⼝安装回调函数。

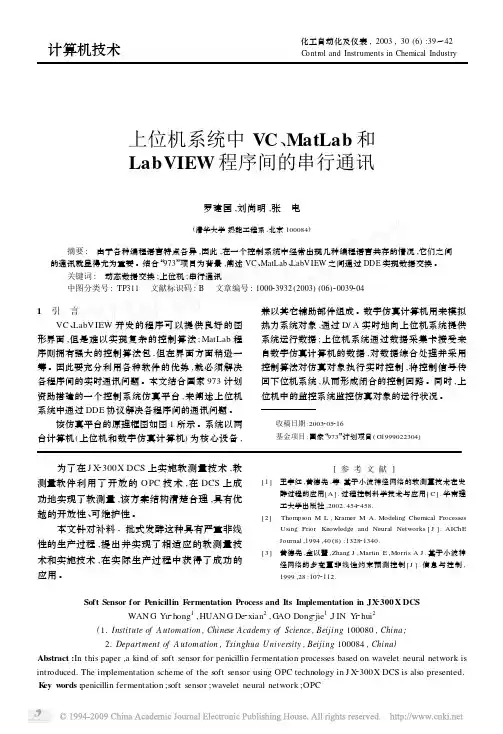

上位机系统中VC 、MatLab 和LabVIEW 程序间的串行通讯罗建国,刘尚明,张 电(清华大学热能工程系,北京100084) 摘要: 由于各种编程语言特点各异,因此,在一个控制系统中经常出现几种编程语言共存的情况,它们之间的通讯就显得尤为重要。
结合“973”项目为背景,阐述VC 、MatLab 、LabV IEW 之间通过DDE 实现数据交换。
关键词: 动态数据交换;上位机;串行通讯 中图分类号:TP311 文献标识码:B 文章编号:100023932(2003)(06)200392041 引 言VC 、LabVIEW 开发的程序可以提供良好的图形界面,但是难以实现复杂的控制算法;MatLab 程序则拥有强大的控制算法包,但在界面方面稍逊一筹。
因此要充分利用各种软件的优势,就必须解决各程序间的实时通讯问题。
本文结合国家973计划资助搭建的一个控制系统仿真平台,来阐述上位机系统中通过DDE 协议解决各程序间的通讯问题。
该仿真平台的原理框图如图1所示。
系统以两台计算机(上位机和数字仿真计算机)为核心设备,兼以其它辅助部件组成。
数字仿真计算机用来模拟热力系统对象,通过D/A 实时地向上位机系统提供系统运行数据;上位机系统通过数据采集卡接受来自数字仿真计算机的数据,对数据综合处理并采用控制算法对仿真对象执行实时控制,将控制信号传回下位机系统,从而形成闭合的控制回路。
同时,上位机中的监控系统监控仿真对象的运行状况。
收稿日期:2003205216 基金项目:国家“973”计划项目(G1999022304) 为了在J X 2300X DCS 上实施软测量技术,软测量软件利用了开放的OPC 技术,在DCS 上成功地实现了软测量,该方案结构清楚合理,具有优越的开放性、可维护性。
本文针对补料-批式发酵这种具有严重非线性的生产过程,提出并实现了相适应的软测量技术和实施技术,在实际生产过程中获得了成功的应用。

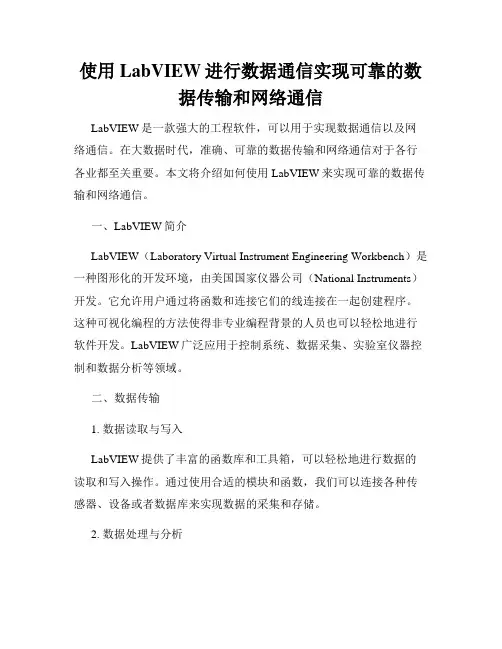

使用LabVIEW进行数据通信实现可靠的数据传输和网络通信LabVIEW是一款强大的工程软件，可以用于实现数据通信以及网络通信。
在大数据时代，准确、可靠的数据传输和网络通信对于各行各业都至关重要。
本文将介绍如何使用LabVIEW来实现可靠的数据传输和网络通信。
一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化的开发环境，由美国国家仪器公司（National Instruments）开发。
它允许用户通过将函数和连接它们的线连接在一起创建程序。
这种可视化编程的方法使得非专业编程背景的人员也可以轻松地进行软件开发。
LabVIEW广泛应用于控制系统、数据采集、实验室仪器控制和数据分析等领域。
二、数据传输1. 数据读取与写入LabVIEW提供了丰富的函数库和工具箱，可以轻松地进行数据的读取和写入操作。
通过使用合适的模块和函数，我们可以连接各种传感器、设备或者数据库来实现数据的采集和存储。
2. 数据处理与分析LabVIEW提供了强大的数据处理和分析功能。
用户可以使用图形化编程的方式，通过拖拽和连接不同的函数块来实现数据的处理和分析。
这使得数据的处理变得更加直观、高效和可靠。
3. 数据传输协议LabVIEW支持多种常用的数据传输协议，包括TCP/IP、UDP、HTTP等。
用户可以根据具体需求选择合适的协议来进行数据传输。
同时，LabVIEW还支持自定义的数据传输协议，可以根据实际情况进行定制。
三、网络通信1. 建立网络连接LabVIEW提供了丰富的网络通信工具，可以方便地建立网络连接。
用户可以使用TCP/IP或者UDP协议来建立客户端和服务器之间的通信。
LabVIEW还支持Web服务，可以通过Web浏览器与LabVIEW程序进行交互。
2. 实时监控与控制LabVIEW可以实时监控和控制网络上的各种设备。
用户可以通过连接传感器和执行器等设备，实时地获取数据并进行控制。
LabVIEW中的串口通信和硬件连接概述：LabVIEW是一款功能强大的图形化编程软件，广泛用于各种科学实验和工程应用中。
本文将讨论LabVIEW中的串口通信和硬件连接，包括串口通信的原理、LabVIEW中串口通信的配置方法以及如何通过硬件连接实现串口通信。
一、串口通信原理串口通信是一种通过串行数据传输来实现设备之间通信的方式。
它将数据按照位的顺序逐位传输，并利用起始位、停止位、数据位和校验位等信息来保证数据的可靠传输。
常见的串口通信协议有RS232、RS485等。
二、LabVIEW中的串口通信配置在LabVIEW中，使用VISA（Virtual Instrument Software Architecture）库来实现串口通信。
下面是配置串口通信的步骤：1. 打开LabVIEW软件，创建一个新的VI（Virtual Instrument）。
2. 在VI中添加VISA组件，可在工具栏中选择"Functions"，然后在弹出的菜单中选择"Measurement I/O"，再选择"VISA"。
3. 在VISA组件中，选择"Configurations"，然后点击鼠标右键，选择"Create New VISA Resource"。
4. 在弹出的对话框中，选择要使用的串口资源，如COM1。
点击"OK"完成串口资源的配置。
5. 在VISA组件中选择"VISA Resource Name"，将刚才配置的串口资源名称输入。
6. 现在可以通过VISA组件的其他函数实现对串口的读写操作，如"VISA Read"和"VISA Write"。
三、通过硬件连接实现串口通信除了LabVIEW软件中的配置，还需要通过硬件连接来实现串口通信。
一般情况下，需要使用串口转USB转接器、串口线等硬件设备来连接计算机和目标设备。

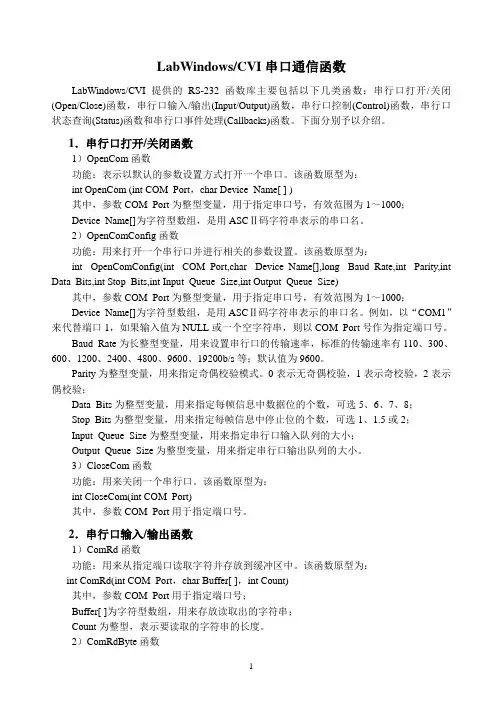

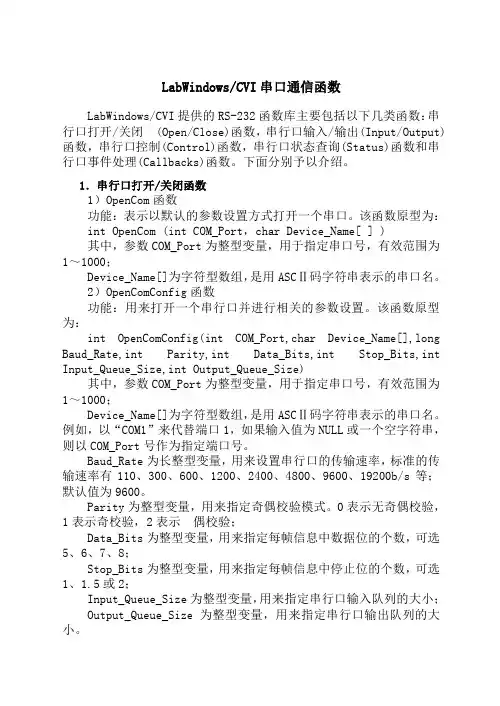

LabWindows/CVI串口通信函数LabWindows/CVI提供的RS-232函数库主要包括以下几类函数：串行口打开/关闭 (Open/Close)函数，串行口输入/输出(Input/Output)函数，串行口控制(Control)函数，串行口状态查询(Status)函数和串行口事件处理(Callbacks)函数。
下面分别予以介绍。
1．串行口打开/关闭函数1）OpenCom函数功能：表示以默认的参数设置方式打开一个串口。
该函数原型为：int OpenCom (int COM_Port，char Device_Name[ ] )其中，参数COM_Port为整型变量，用于指定串口号，有效范围为1～1000；Device_Name[]为字符型数组，是用ASCⅡ码字符串表示的串口名。
2）OpenComConfig函数功能：用来打开一个串行口并进行相关的参数设置。
该函数原型为：int OpenComConfig(int COM_Port,char Device_Name[],long Baud_Rate,int Parity,int Data_Bits,int Stop_Bits,int Input_Queue_Size,int Output_Queue_Size)其中，参数COM_Port为整型变量，用于指定串口号，有效范围为1～1000；Device_Name[]为字符型数组，是用ASCⅡ码字符串表示的串口名。
例如，以“COM1”来代替端口1，如果输入值为NULL或一个空字符串，则以COM_Port号作为指定端口号。
Baud_Rate为长整型变量，用来设置串行口的传输速率，标准的传输速率有110、300、600、1200、2400、4800、9600、19200b/s等；默认值为9600。
Parity为整型变量，用来指定奇偶校验模式。
0表示无奇偶校验，1表示奇校验，2表示偶校验；Data_Bits为整型变量，用来指定每帧信息中数据位的个数，可选5、6、7、8；Stop_Bits为整型变量，用来指定每帧信息中停止位的个数，可选1、1.5或2；Input_Queue_Size为整型变量，用来指定串行口输入队列的大小；Output_Queue_Size为整型变量，用来指定串行口输出队列的大小。

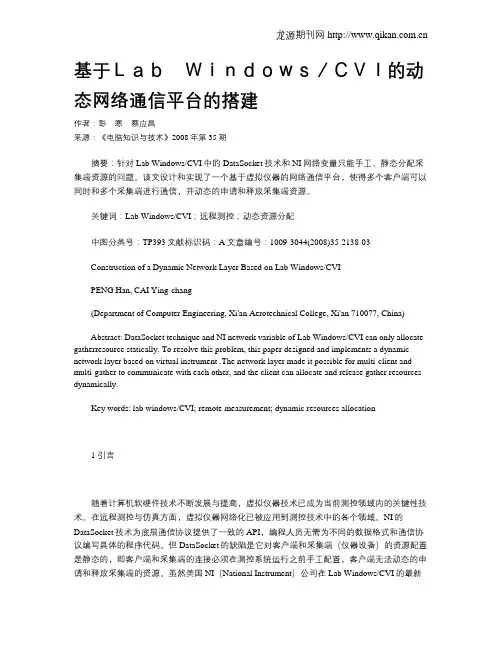

基于ＬａｂＷｉｎｄｏｗｓ／ＣＶＩ的动态网络通信平台的搭建作者：彭寒蔡应昌来源：《电脑知识与技术》2008年第35期摘要：针对Lab Windows/CVI中的DataSocket技术和NI网络变量只能手工、静态分配采集端资源的问题。
该文设计和实现了一个基于虚拟仪器的网络通信平台，使得多个客户端可以同时和多个采集端进行通信，并动态的申请和释放采集端资源。
关键词：Lab Windows/CVI；远程测控；动态资源分配中图分类号：TP393文献标识码：A文章编号：1009-3044(2008)35-2138-03Construction of a Dynamic Network Layer Based on Lab Windows/CVIPENG Han, CAI Ying-chang(Department of Computer Engineering, Xi'an Aerotechnical College, Xi'an 710077, China)Abstract: DataSocket technique and NI network variable of Lab Windows/CVI can only allocate gatherresource statically. To resolve this problem, this paper designed and implements a dynamic network layer based on virtual instrument .The network layer made it possible for multi-client and multi-gather to communicate with each other, and the client can allocate and release gather resources dynamically.Key words: lab windows/CVI; remote measurement; dynamic resources allocation1 引言随着计算机软硬件技术不断发展与提高，虚拟仪器技术已成为当前测控领域内的关键性技术。

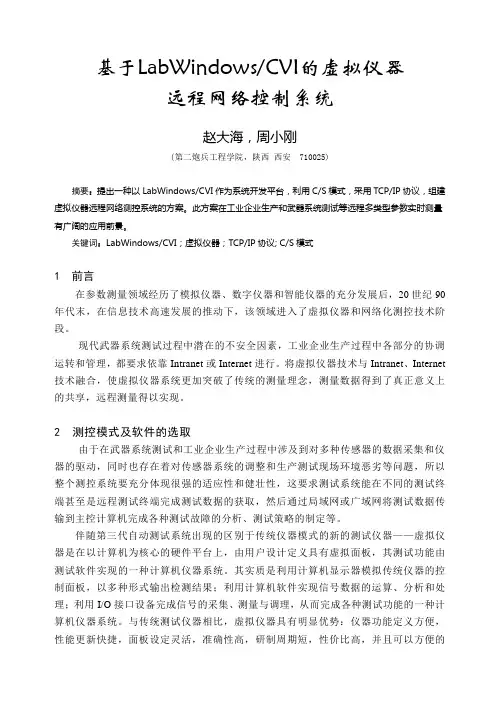

基于LabWindows/CVI的虚拟仪器远程网络控制系统赵大海，周小刚(第二炮兵工程学院，陕西西安 710025)摘要：提出一种以LabWindows/CVI作为系统开发平台，利用C/S模式，采用TCP/IP协议，组建虚拟仪器远程网络测控系统的方案。
