VOLTE技术原理与信令流程
- 格式：docx
- 大小：188.62 KB
- 文档页数：21
下载文档原格式
合集下载

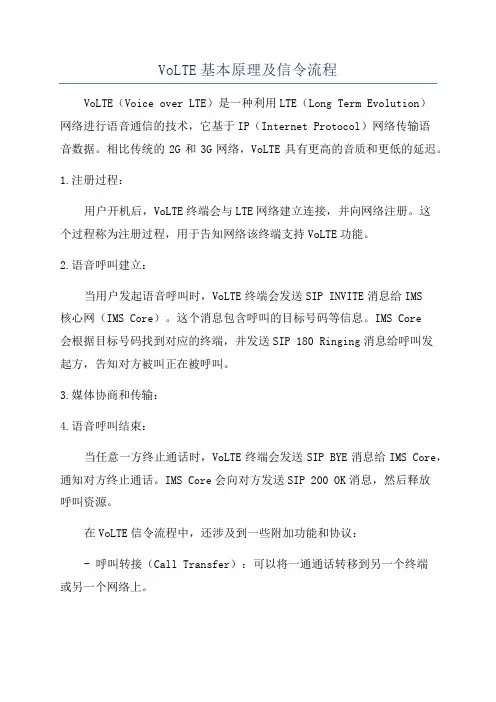

VoLTE基本原理及信令流程
VoLTE基本原理及信令流程VoLTE（Voice over LTE）是一种利用LTE（Long Term Evolution）网络进行语音通信的技术，它基于IP（Internet Protocol）网络传输语音数据。
相比传统的2G和3G网络，VoLTE具有更高的音质和更低的延迟。
1.注册过程：用户开机后，VoLTE终端会与LTE网络建立连接，并向网络注册。
这个过程称为注册过程，用于告知网络该终端支持VoLTE功能。
2.语音呼叫建立：当用户发起语音呼叫时，VoLTE终端会发送SIP INVITE消息给IMS核心网（IMS Core）。
这个消息包含呼叫的目标号码等信息。
IMS Core会根据目标号码找到对应的终端，并发送SIP 180 Ringing消息给呼叫发起方，告知对方被叫正在被呼叫。
3.媒体协商和传输：4.语音呼叫结束：当任意一方终止通话时，VoLTE终端会发送SIP BYE消息给IMS Core，通知对方终止通话。
IMS Core会向对方发送SIP 200 OK消息，然后释放呼叫资源。
在VoLTE信令流程中，还涉及到一些附加功能和协议：- 呼叫转接（Call Transfer）：可以将一通通话转移到另一个终端或另一个网络上。
- 呼叫等待（Call Waiting）：当用户在通话时接到另一个呼叫，可以选择接听或挂断当前通话。
- 呼叫保持（Call Hold）：用户可以将当前通话放置在保持状态，然后接听另一个呼叫。
一旦通话结束，用户可以重新回到保持的通话。
-媒体协商：在语音呼叫建立时，VoLTE终端之间会协商音频编解码方式、传输格式等参数，以确保语音质量和兼容性。
总结起来，VoLTE基于IP网络传输语音数据，利用IMS架构支持语音和其他多媒体服务。
其信令流程包括注册过程、语音呼叫建立、媒体协商和传输，以及语音呼叫结束。
VoLTE还支持一些附加功能和协议，如呼叫转接、呼叫等待和呼叫保持等。
通过VoLTE技术，用户可以在LTE网络上以更高音质和更低延迟进行语音通话。

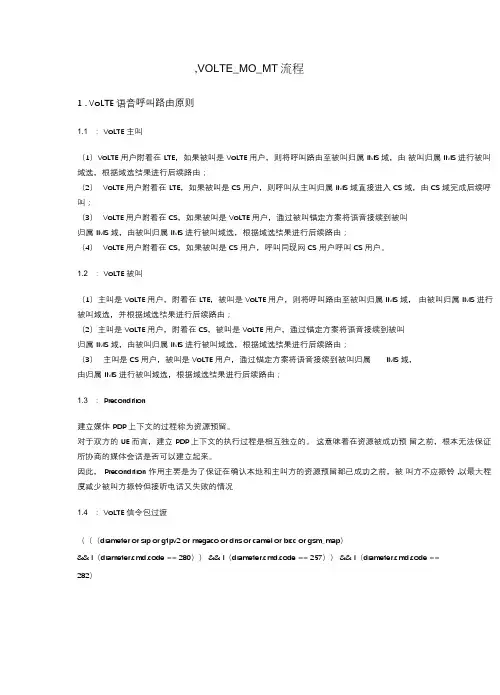

VOLTE信令流程-核心网流程
,VOLTE_MO_MT流程1 . VoLTE语音呼叫路由原则1.1 ：VoLTE 主叫（1）VoLTE用户附着在LTE，如果被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（2）VoLTE用户附着在LTE，如果被叫是CS用户，则呼叫从主叫归属IMS 域直接进入CS 域，由CS域完成后续呼叫；（3）VoLTE用户附着在CS，如果被叫是VoLTE用户，通过被叫锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（4）VoLTE用户附着在CS，如果被叫是CS用户，呼叫同现网CS用户呼叫CS用户。
1.2 ：VoLTE 被叫（1）主叫是VoLTE用户，附着在LTE，被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，并根据域选结果进行后续路由；（2）主叫是VoLTE用户，附着在CS，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（3）主叫是CS用户，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由归属IMS 进行被叫域选，根据域选结果进行后续路由；1.3 ：Precondition建立媒体PDP上下文的过程称为资源预留。
对于双方的UE 而言，建立PDP上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。
因此，Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况1.4 ：VoLTE 信令包过渡（（（diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map）&& !（diameter.cmd.code == 280）） && !（diameter.cmd.code == 257）） && !（diameter.cmd.code ==282）2. VoLTE用户（LTE附着）呼叫VoLTE用户（LTE/CS附着）2.1 VoLTE 用户呼叫VoLTE 用户，主被叫均附着在LTE1 主叫用户UE(O)的呼叫请求发送到主叫PCSCF。
VOLTE指标及信令流程
VOLTE指标及信令流程VOLTE（Voice over LTE）是一种支持语音服务的LTE网络技术。
它通过使用IP数据传输的方式，在现有的LTE网络上实现高质量、高效率的语音通信。
在VOLTE中，语音数据被转换成IP数据包，通过LTE网络传输，并在终端设备上进行重构和还原，从而实现语音通信。
首先，语音质量是衡量VOLTE性能的重要指标之一、它通常由语音抖动和语音丢包率来衡量。
语音抖动是指语音信号在传输过程中出现的时延变化，造成语音的断续或卡顿的现象。
语音丢包率是指在传输过程中语音数据包的丢失情况。
这些因素都会影响到语音的清晰度和连续性，因此需要保证在VOLTE网络中的语音质量能够达到用户的要求。
其次，语音呼叫建立时间也是衡量VOLTE性能的重要指标之一、它包括从拨号到语音呼叫建立的时延，可以体现出VOLTE网络的响应速度和效率。
较短的呼叫建立时间可以为用户提供更好的体验，因此，减少建立时间是提高VOLTE网络性能的一个重要目标。
此外，VOLTE的容量指标也是衡量其性能的重要指标之一、容量指标主要包括语音接入密度和网络拥塞等方面。
语音接入密度是指在一定时间和空间范围内，能够同时支持的语音呼叫数量。
高容量的网络可以支持更多的用户同时进行语音通信，提高网络利用率。
网络拥塞是指当网络负荷过大时，出现的通信资源短缺和性能下降的现象。
减少网络拥塞可以提高VOLTE网络的可靠性和稳定性。
对于VOLTE的信令流程，主要包括以下几个步骤：1. User Equipment (UE) 发送SIP INVITE信令请求进行呼叫发起；2. Access Network (AN) 接收到呼叫请求后，将其转发给VoLTE控制器（VoLTE Controller）；4.IMS检查呼叫请求的合法性，并根据呼叫目标的IP地址查询对应的终端设备；5.IMS发送SIPINVITE信令请求到目标终端设备；6.目标终端设备接收到SIPINVITE信令后，发送SIP200OK信令表示呼叫已接受；7.IMS收到200OK信令后，通知VoLTE控制器，VoLTE控制器进一步通知AN和UE，呼叫已建立；8.语音数据经过LTE网络传输，被转换成IP数据包在终端设备上进行重构和还原，完成语音通信。
VOLTE基本原理与信令流程
VOLTE语音与视频的相关承载
VOLTE注册流程
UE附着到 EPC网络 UE注册到 IMS网络
UE附着到EPC网络：UE发起附着请求后，EPC 网络首先对UE进行鉴权，鉴权通过后从融合 HLR/HSS获取到UE的签约数据。EPC网络根据 用户签约数据中的默认APN和PDN签约上下文 进行默认承载的建立，默认承载建立完成后即 完成EPC网络的附着
VOLTE默认承载：QCI9、QCI5 37
I M S 注册流 程
IMS基本注册 步骤1：用户对网络鉴权
步骤2：网络对用户鉴权
获取IMSI，并推 到IMPI和T-IMPU
UE注册到IMS网络：包括基本注册和第三方注册
基本注册：IMS网络对UE，以及UE对IMS网络进 行双向鉴权，鉴权通过后，S-CSCF从融合 HLR/HSS下载到用户数据，基本注册完成
全省共设置3套PSBC，广州庄头机房1套、 广州槎龙机房2套，负荷分担承担全省 VoLTE业务
新建4套VoLTE专用MG C F：其中中兴域
2 套（MGCF03/04）、华为域2套
25
(MGCF53/54)。分别承担中兴域、华为域
（固网IMS）地市的非VoLTE话务的对接
VOLTE网络架构-基本分层
• 利用LTE的高带宽，通过引入RCS、WebRTC等新 型应用，在基本话音基础上为用户更丰富的业务体
验，应对来自OTT的竞争与挑战
V o LTE
• 采用WB-AMR宽带语音编码，音质更加清晰 ； 高清视频体验提高10X
基于IMS→简单高效统 一
TDM
NG
IMS
CS
N
• 引入IMS促进核心网的演进，简化网络
例
谢谢！
VoLTE信令流程详解
VOLTE信令流程VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE信令方面必须对SIP信令进行了解，EPC只是做为业务承载体。
由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。
严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。
用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。
信令说明如下：1.UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；2.建立立QCI=5的默认承载，用于传送SIP信令；3.UE通过QCI=5的默认承载向IMS发起注册请求；4.P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401 Unauthorized 质询信息，其中包含安全认证所需的令牌；5.终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给P-CSCF服务器；6.P-CSCF将REGISTER 消息中的用户信息解密，验证其合法后，IMS核心网将该用户信息登记到数据库中，并向终端返回成功响应消息200 OK；7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息，由于订阅的用户已经注册，所以IMS服务器回应Notify消息中，状态为active，同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下：注销过程测试信令截图如下：1)Activate Default EPS Bearer Context Request（QCI=5）该信令是用于建立QCI=5的默认承载，所有SIP信令都通过QCI=5的承载传输，该信令的内容已在该信令前的RRC重配置中附带下来。
VOLTE基本原理与信令流程

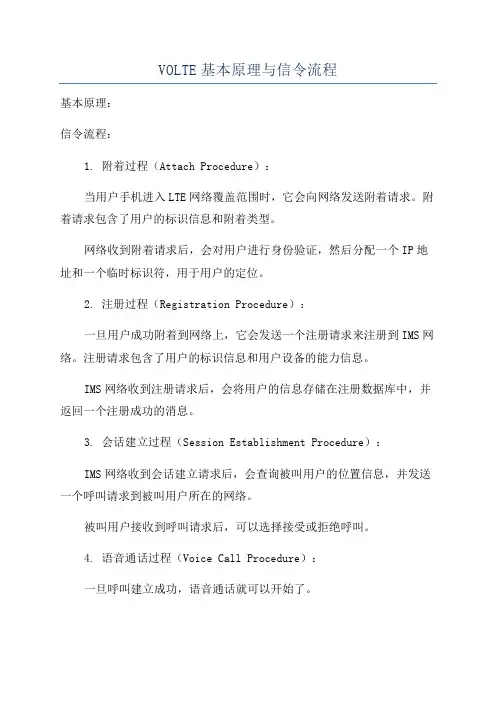

VOLTE基本原理与信令流程
基本原理：
信令流程：
1. 附着过程（Attach Procedure）：
当用户手机进入LTE网络覆盖范围时，它会向网络发送附着请求。
附着请求包含了用户的标识信息和附着类型。
网络收到附着请求后，会对用户进行身份验证，然后分配一个IP地址和一个临时标识符，用于用户的定位。
2. 注册过程（Registration Procedure）：
一旦用户成功附着到网络上，它会发送一个注册请求来注册到IMS网络。
注册请求包含了用户的标识信息和用户设备的能力信息。
IMS网络收到注册请求后，会将用户的信息存储在注册数据库中，并返回一个注册成功的消息。
3. 会话建立过程（Session Establishment Procedure）：
IMS网络收到会话建立请求后，会查询被叫用户的位置信息，并发送一个呼叫请求到被叫用户所在的网络。
被叫用户接收到呼叫请求后，可以选择接受或拒绝呼叫。
4. 语音通话过程（Voice Call Procedure）：
一旦呼叫建立成功，语音通话就可以开始了。
语音数据会被采集、编码和封装进LTE网络中，然后通过IP网络进行传输。
被叫用户接收到语音数据后，会将其解码并还原为语音，然后通过扬声器播放出来。
5. 会话结束过程（Session Termination Procedure）：
总结：
它的信令流程包括附着过程、注册过程、会话建立过程、语音通话过程和会话结束过程。
通过VOLTE技术，用户可以在LTE网络上实现高质量的语音通信。

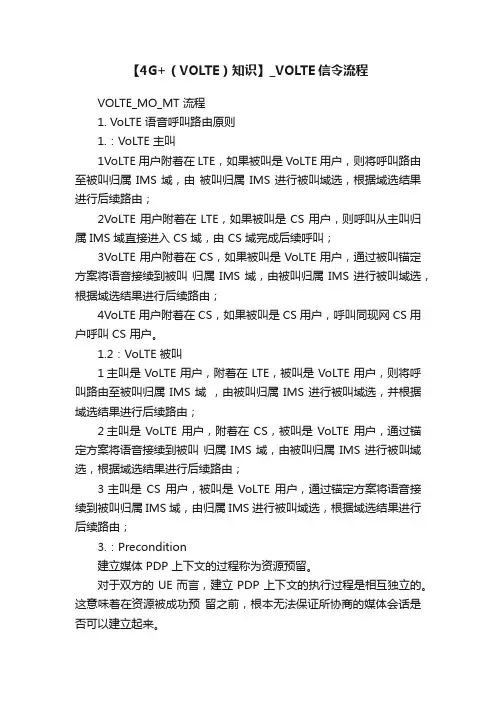

【4G+（VOLTE）知识】_VOLTE信令流程
【4G+（VOLTE）知识】_VOLTE信令流程VOLTE_MO_MT 流程1. VoLTE 语音呼叫路由原则1.：VoLTE 主叫1VoLTE 用户附着在 LTE，如果被叫是 VoLTE 用户，则将呼叫路由至被叫归属 IMS 域，由被叫归属 IMS 进行被叫域选，根据域选结果进行后续路由；2VoLTE 用户附着在 LTE，如果被叫是 CS 用户，则呼叫从主叫归属 IMS 域直接进入 CS 域，由 CS 域完成后续呼叫；3VoLTE 用户附着在 CS，如果被叫是 VoLTE 用户，通过被叫锚定方案将语音接续到被叫归属 IMS 域，由被叫归属 IMS 进行被叫域选，根据域选结果进行后续路由；4VoLTE 用户附着在 CS，如果被叫是 CS 用户，呼叫同现网 CS 用户呼叫 CS 用户。
1.2：VoLTE 被叫1主叫是 VoLTE 用户，附着在 LTE，被叫是 VoLTE 用户，则将呼叫路由至被叫归属 IMS 域，由被叫归属 IMS 进行被叫域选，并根据域选结果进行后续路由；2主叫是 VoLTE 用户，附着在 CS，被叫是 VoLTE 用户，通过锚定方案将语音接续到被叫归属 IMS 域，由被叫归属 IMS 进行被叫域选，根据域选结果进行后续路由；3主叫是CS 用户，被叫是VoLTE 用户，通过锚定方案将语音接续到被叫归属 IMS 域，由归属 IMS 进行被叫域选，根据域选结果进行后续路由；3.：Precondition建立媒体 PDP 上下文的过程称为资源预留。
对于双方的 UE 而言，建立 PDP 上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。
因此，Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况4.：VoLTE 信令包过渡(((diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map) && !(diameter.cmd.code == 280)) && !(diameter.cmd.code == 257)) && !(diameter.cmd.code == 282)2. VoLTE 用户（LTE 附着）呼叫 VoLTE 用户（LTE/CS 附着）2.1VoLTE 用户呼叫 VoLTE 用户，主被叫均附着在 LTE1主叫用户 UE(O)的呼叫请求发送到主叫 PCSCF 。
VOLTE技术原理与信令流程
VOLTE原理报告项目名称中移动福州VOLTE测试文档编号版本号 1.0.1作者苏晓群版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录目录1引言.......................................................................................................2..............................................3VOLTE KPI分类及定义........................................ 4VOLTE信令流程...............................................................................................................................5...................................................6.1 异系统门限参考参数不合理导致无法eSRVCC切换...........6.2 核心网EPS承载未释放导致下次视频业务接入失败...........6.3 核心网和终端协商速率过低导致视频电话质量差.............1引言1.1 编写目的本文主要对VOLTE的原理进行介绍，并对VOLTE小区主要参数配置及测试信令进行详细说明，使读者对VOLTE有个基本的了解；由于VOLTE现在未商用，所以实际优化经验较少，优化可以参考R9及2/3G的优化经验。
简述volte呼叫信令流程
简述volte呼叫信令流程VoLTE（Voice over LTE）是指在LTE（Long Term Evolution）网络上实现语音通信的技术。
与传统的2G和3G网络相比，VoLTE 具有更高的语音质量和更快的呼叫建立速度。
那么，让我们来简述一下VoLTE呼叫信令流程，了解一下它是如何实现语音通信的。
1. 呼叫发起当用户想要拨打电话时，手机会向网络发送呼叫请求。
首先，手机会通过寻呼过程找到最适合的基站。
然后，手机会向该基站发送呼叫请求信令。
基站会将这个请求转发到核心网络。
2. 接入网关选择核心网络中的接入网关会根据用户的位置和网络负载等因素选择最合适的网关，以便进一步处理呼叫请求。
选择完网关后，基站会将呼叫请求转发给这个网关。
3. 会话控制接入网关收到呼叫请求后，会对呼叫进行会话控制。
这包括验证用户的身份和权限、检查呼叫类型（语音、视频等）以及分配临时标识符等。
接入网关还会为呼叫建立相应的会话参数，并为呼叫分配一个唯一的Session ID。
4. 呼叫路由接入网关在会话控制之后，会根据被叫号码找到对应的用户所在的位置，并确定最佳的路由路径。
这个过程涉及到寻址和路由表的查询，以确保呼叫能够被正确地转发到被叫用户所在的基站。
5. 呼叫建立一旦呼叫路由确定，接入网关会发送呼叫建立请求给被叫用户所在的基站。
被叫基站会向被叫用户发出呼叫振铃信号，告知用户有来电。
同时，被叫基站会将呼叫建立请求转发给被叫用户。
6. 呼叫确认被叫用户接收到来电后，可以选择接听或拒接呼叫。
如果被叫用户接听呼叫，被叫基站会发送呼叫确认信令给接入网关，表示呼叫已经建立。
接入网关再将呼叫确认信令发送给发起呼叫的基站，以告知发起呼叫的用户呼叫已经成功建立。
7. 语音传输一旦呼叫建立成功，语音数据就会通过LTE网络进行传输。
VoLTE 使用IP（Internet Protocol）技术进行语音传输，将语音数据转换为IP数据包并通过LTE网络进行传输。

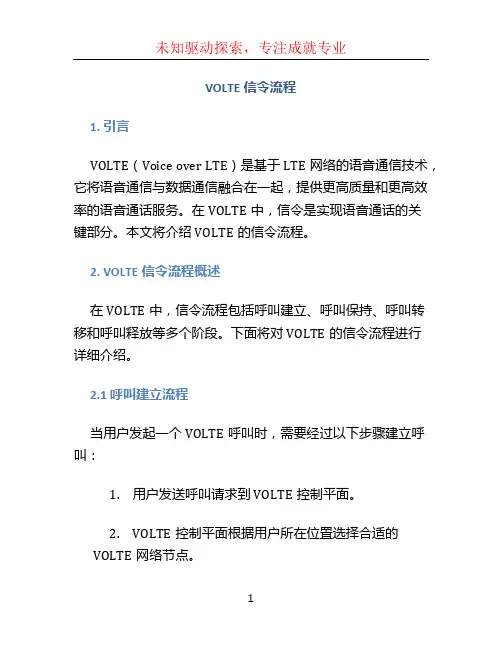

VOLTE信令流程 (5)
VOLTE信令流程1. 引言VOLTE（Voice over LTE）是基于LTE网络的语音通信技术，它将语音通信与数据通信融合在一起，提供更高质量和更高效率的语音通话服务。
在VOLTE中，信令是实现语音通话的关键部分。
本文将介绍VOLTE的信令流程。
2. VOLTE信令流程概述在VOLTE中，信令流程包括呼叫建立、呼叫保持、呼叫转移和呼叫释放等多个阶段。
下面将对VOLTE的信令流程进行详细介绍。
2.1 呼叫建立流程当用户发起一个VOLTE呼叫时，需要经过以下步骤建立呼叫：1.用户发送呼叫请求到VOLTE控制平面。
2.VOLTE控制平面根据用户所在位置选择合适的VOLTE网络节点。
3.VOLTE网络节点向被叫用户发送呼叫请求。
4.被叫用户接受呼叫请求，并返回确认信息给VOLTE网络节点。
5.VOLTE网络节点向主叫用户发送呼叫确认消息。
6.主叫用户接受呼叫确认消息，并建立语音通话。
2.2 呼叫保持流程当用户在VOLTE语音通话中需要暂时中断并保持当前通话时，需要进行呼叫保持操作：1.用户发送呼叫保持请求到VOLTE网络节点。
2.VOLTE网络节点发送呼叫保持请求到被叫用户。
3.被叫用户接受呼叫保持请求，并返回确认信息给VOLTE网络节点。
4.VOLTE网络节点向主叫用户发送呼叫保持确认消息。
5.主叫用户接受呼叫保持确认消息，并将当前通话保持。
2.3 呼叫转移流程当用户在VOLTE语音通话中需要将当前通话转移到其他设备时，需要进行呼叫转移操作：1.用户发送呼叫转移请求到VOLTE网络节点。
2.VOLTE网络节点将呼叫转移请求转发给被叫用户。
3.被叫用户接受呼叫转移请求，并返回确认信息给VOLTE网络节点。
4.VOLTE网络节点向主叫用户发送呼叫转移确认消息。
5.主叫用户接受呼叫转移确认消息，并将当前通话转移到其他设备。
2.4 呼叫释放流程当用户结束VOLTE语音通话，需要进行呼叫释放操作：1.用户发送呼叫释放请求到VOLTE网络节点。
VoLTE基本原理及信令流程
VoLTE无线关键技术
EPS承载的相关说明
1. ROHC
ROHC实现原理：
•
•
在ROHC中，压缩端和解压端各自维护一个参考上下文，两者参考上下文在整个压缩和解压过程中必须保持 严格同步
在初始传输时，压缩端处于IR状态发送包含静态域和动态域的完整信息包，解压端成功解析后保存相应参考 上下文后，压缩端将迁移至更高级FO状态直到SO状态，解压端也相应由低级NC态迁移至更高级SC态直到 FC态，高级状态将不重复发送静态域信息（如IP地址等）以及可由上下文推算信息（如SN号等），而仅发 送必须的动态域信息。 当解压端和压缩端的参考上下文失步时，解压端和压缩端将向低级状态转移发送更加完整信息包以恢复同步。 ROHC报头分类：静态域和动态域 ROHC模式：U模式-单向模式，O模式-双向优化模式，R模式-双向可靠模式
Databases
SLF
Dx Cx Mw
Sh
HSS
ISC
Cx
AS
Services Elements
Mr
Session Management and Routing
Gm
P-CSCF
Support Entities Go
Mw
UE
I-CSCF
S-CSCF
MRFC
Mp
Mi
MRFP GGSN
Visited Domain
SLF
Dx Cx Mw
HSS
Sh
AS
ISC
Cx
Services Elements
Mr
Gm
Mw
UE
P-CSCF
I-CSCF
Mi
S-CSCF
VOLTE信令流程(精)
,VOLTE_MO_MT流程1 . VoLTE语音呼叫路由原则1.1:VoLTE 主叫(1 VoLTE 用户附着在 LTE ,如果被叫是 VoLTE 用户,则将呼叫路由至被叫归属IMS 域,由被叫归属 IMS 进行被叫域选,根据域选结果进行后续路由;(2 VoLTE 用户附着在 LTE ,如果被叫是 CS 用户,则呼叫从主叫归属 IMS 域直接进入 CS 域,由 CS 域完成后续呼叫;(3 VoLTE 用户附着在 CS ,如果被叫是 VoLTE 用户,通过被叫锚定方案将语音接续到被叫归属 IMS 域,由被叫归属 IMS 进行被叫域选,根据域选结果进行后续路由;(4 VoLTE 用户附着在 CS ,如果被叫是 CS 用户,呼叫同现网 CS 用户呼叫 CS 用户。
1.2:VoLTE 被叫(1 主叫是 VoLTE 用户, 附着在 LTE , 被叫是 VoLTE 用户, 则将呼叫路由至被叫归属 IMS 域, 由被叫归属 IMS 进行被叫域选,并根据域选结果进行后续路由;(2主叫是 VoLTE 用户,附着在 CS ,被叫是 VoLTE 用户,通过锚定方案将语音接续到被叫归属 IMS 域,由被叫归属 IMS 进行被叫域选,根据域选结果进行后续路由;(3 主叫是 CS 用户,被叫是 VoLTE 用户,通过锚定方案将语音接续到被叫归属IMS 域, 由归属 IMS 进行被叫域选,根据域选结果进行后续路由;1.3:Precondition建立媒体 PDP 上下文的过程称为资源预留。
对于双方的 UE 而言, 建立 PDP 上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前,根本无法保证所协商的媒体会话是否可以建立起来。
因此, Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前,被叫方不应振铃 , 以最大程度减少被叫方振铃但接听电话又失败的情况1.4:VoLTE 信令包过渡(((diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map&& !(diameter.cmd.code == 280 && !(diameter.cmd.code == 257&& !(diameter.cmd.code == 2822. VoLTE用户(LTE 附着呼叫 VoLTE 用户(LTE/CS附着2.1 VoL TE 用户呼叫 VoL TE 用户,主被叫均附着在 LTE1 主叫用户 UE(O的呼叫请求发送到主叫 PCSCF 。
VOLTE信令流程 (3)
VOLTE信令流程1. 引言VOLTE（Voice Over Long Term Evolution）是一种利用LTE（Long Term Evolution）无线网络技术进行语音通信的技术。
在VOLTE中，信令流程起着至关重要的作用，它负责建立、维护和结束通话。
本文将详细介绍VOLTE信令流程。
2. 信令流程概述VOLTE信令流程主要包括以下几个步骤：1.建立呼叫 - 用户发起呼叫请求，通过LTE网络向被叫号码发送呼叫请求信令。
2.呼叫路由 - 呼叫请求信令被传送到被叫号码所在的网络中，通过路由选择确定通话路由。
3.呼叫接通 - 被叫号码接收到呼叫请求信令后，确认可接受通话，通过信令建立通话连接。
4.通话过程 - 在通话过程中，可以进行语音数据的传输和接收。
5.呼叫结束 - 通话结束后，通过信令进行挂断操作，释放通话资源。
3. 详细信令流程3.1 建立呼叫当用户发起通话时，移动终端会向网络发送呼叫请求信令。
该信令包含呼叫相关信息，如被叫号码、通话类型等。
LTE网络接收到呼叫请求信令后，会对其进行初步处理。
3.2 呼叫路由LTE网络收到呼叫请求后，需要确定被叫号码所在的网络位置，并选择合适的路由进行呼叫转接。
这一过程需要与其他网络进行通信，以寻找被叫号码所在的位置。
3.3 呼叫接通呼叫请求被呼叫方接收到后，被叫方会向LTE网络发送接听信令，表示接受通话请求。
LTE网络接收到接听信令后，会建立通话连接并向双方发送相应的信令以确认通话连接的建立。
3.4 通话过程一旦通话连接建立，VOLTE技术就会负责实时传输双方的语音数据。
通过LTE网络，语音数据会以IP数据包的形式进行传输。
在传输过程中，语音数据会经过压缩和解压缩的过程，以确保语音质量。
3.5 呼叫结束当通话结束时，用户可以通过移动终端发起挂断操作。
移动终端会向LTE网络发送挂断信令，以通知LTE网络结束通话。
LTE网络接收到挂断信令后，会释放通话资源，并向双方发送相应的信令以确认通话的结束。
volte信令流程
volte信令流程Volte信令流程。
VoLTE（Voice over LTE）是一种基于LTE网络的语音通信技术，它可以提供更高质量的语音通话和更快的连接速度。
在VoLTE技术中，信令流程扮演着至关重要的角色，它决定了通话的建立、维持和释放。
下面我们将详细介绍VoLTE信令流程的各个环节。
1. 呼叫建立阶段。
当用户发起呼叫时，手机会发送SIP INVITE消息到IMS网络。
这个消息包含了被叫号码、主叫号码以及其他相关信息。
IMS网络会根据这些信息进行路由选择，并向被叫用户发送Ringing消息，告知被叫用户有来电。
被叫用户接听电话后，IMS网络会发送200 OK消息，表示通话即将建立。
接着，IMS网络会向手机发送INVITE消息，告知手机通话已经建立，手机收到消息后，会发送200 OK消息给IMS网络，表示手机已经准备好进行通话。
2. 呼叫维持阶段。
一旦通话建立，VoLTE网络会周期性地发送SIP OPTIONS消息来检测通话的状态。
如果通话中断，VoLTE网络会发送BYE消息来释放通话。
同时，VoLTE网络还会发送SIP INFO消息来传输媒体协商信息，以确保通话质量。
3. 呼叫释放阶段。
当通话结束时，用户会挂断电话，手机会发送BYE消息给IMS 网络，表示通话结束。
IMS网络收到消息后，会向对方发送200 OK 消息，然后释放通话资源。
如果对方没有接听电话，手机也会发送CANCEL消息给IMS网络，表示取消呼叫请求。
以上就是VoLTE信令流程的主要环节。
通过这些信令消息的交互，VoLTE网络可以实现通话的建立、维持和释放。
这种信令流程的设计可以有效地提高通话的质量和稳定性，为用户提供更好的通话体验。
总结：VoLTE信令流程是VoLTE技术中至关重要的一部分，它决定了通话的建立、维持和释放。
在呼叫建立阶段，手机和IMS网络之间通过SIP消息进行交互，最终建立通话；在呼叫维持阶段，VoLTE网络会发送周期性的SIP消息来维持通话状态；在呼叫释放阶段，用户挂断电话后，手机会发送BYE消息给IMS网络，释放通话资源。
VOLTE基本原理与信令流程
VOLTE基本原理与信令流程VOLTE（Voice over LTE）是一项技术，它将语音通信通过LTE （Long Term Evolution）网络进行传输。
基本原理和信令流程是VOLTE 技术的关键方面之一、下面是一个关于VOLTE基本原理和信令流程的详细解释。
1.VOLTE基本原理：b. 语音编解码：VOLTE使用AMR（Adaptive Multi-Rate）编解码器进行语音编解码。
AMR编码器根据网络质量动态调整编码速率，以提供最佳的语音质量。
c. QoS（Quality of Service）管理：VOLTE通过优先级管理保证语音数据的传输质量。
它使用IP网络的QoS机制，为语音数据分配带宽，并确保其优先传输。
d. 支持高级功能：VOLTE还支持高级功能，如高清语音（HD Voice）、多方通话、语音视频调度等。
2.VOLTE信令流程：VOLTE信令流程涉及多个实体之间的交互，包括UE（User Equipment）、eNodeB（Evolved Node B）、MME（Mobility Management Entity）、AMF（Access and Mobility Management Function），以及IMS核心网络中的其他实体。
以下是一种简化的VOLTE信令流程：a.注册流程：1）UE向eNodeB发送注册请求。
2）eNodeB将注册请求转发给MME。
3）MME向UE发送验证请求。
4）UE向MME发送验证响应。
5）MME完成注册过程，并分配IP地址给UE。
b.呼叫建立过程：1）主叫UE向CSCF（Call Session Control Function）发送呼叫请求。
2）CSCF将呼叫请求转发给P-CSCF（Proxy-CSCF）。
3）P-CSCF将呼叫请求转发给S-CSCF（Serving-CSCF）。
4）S-CSCF与HSS（Home Subscriber Server）进行鉴权。
VoLTE信令流程详解
VoLTE信令流程详解VoLTE是Voice over LTE的简称，它是一种将语音业务通过LTE网络传输的技术。
与传统的语音通话相比，VoLTE能够提供更高的音质和更短的连接时间。
VoLTE信令流程是指在建立和终止通话时涉及到的各种信令交互过程。
下面将详细介绍VoLTE信令流程。
1.初始信令流程当用户发起语音通话时，首先需要进行呼叫前处理。
该过程包括用户鉴权、用户位置查询、服务订阅查询等。
这些步骤的目的是确认用户合法性和查询相关的服务信息。
2.呼叫建立信令流程当鉴权和位置查询等步骤完成后，就可以开始建立语音通话了。
在这一过程中，需要进行以下信令交互：-呼叫请求：主叫用户发起呼叫请求，包括被叫号码和通话类型等信息。
-呼叫同意：接收到呼叫请求的被叫用户发送呼叫同意信号，表示愿意接听通话。
-会话确认：主叫用户收到被叫用户的呼叫同意信号后，向核心网络发送会话确认信号，表示通话可以开始。
-会话建立：核心网络收到会话确认信号后，将通过LTE网络建立语音通话的传输链路，并向主叫和被叫用户发送建立会话的确认信号。
3.通话过程在通话过程中，VoLTE仍然会进行一系列的信令交互，以提供高质量的语音通话服务。
以下是通话过程中涉及的主要信令流程：-媒体路径建立：VoLTE通过IP多媒体子系统（IMS）来传输语音数据。
在通话开始后，主叫和被叫用户之间的语音数据需要通过IMS建立媒体路径，以便传输实时语音。
-延时控制：VoLTE支持音频包的优先级控制，以减小语音传输中的延迟。
通话过程中，VoLTE会监测每个音频包的延迟情况，并根据需要进行优先级控制和调整。
-通话保持和切换：在一些情况下，用户可能需要保持当前通话或切换到其他网络进行通话。
VoLTE通过相关的信令交互，提供通话保持和切换功能。
4.呼叫释放信令流程当通话结束时，需要进行相应的信令交互来释放通话资源。
-通话释放：接收到通话完成信号的用户向核心网络发送通话释放信号，以释放语音通话的资源。
VOLTE技术原理与信令流程
VOLTE技术原理与信令流程
一、VOLTE技术原理
VoLTE 基于IP技术，采用 packet switched(PS)传输语音，而不是使用传统的 circuit switched (CS)传输，有效的将网络资源更为有效的利用，大大地节省带宽，并为用户提供高质量的通话体验。
VoLTE采用基于UDP的RTP协议和AMR-WB编码，捕获、编码、传输、接收和播放语音信号。
VoLTE采用改进的SC-FDMA技术，改善了LTE网络的信道估计性能，提高了网络的频谱效率，降低了网络中的延迟和网络中的坐席抖动现象。
VoLTE通过采用音频编码和帧结构，在保持同一等级语音质量的同时，将编码码率转换为50%以下，以降低数据传输的总带宽要求。
VoLTE采用高效的RAN优化技术，支持用户在切换到4G网络后获得更好的通话体验：延迟低，音频质量高，抗干扰能力强，提供实时的改变和健壮性，为用户提供优质的通话服务。
二、VoLTE信令流程
VoLTE信令流程首先包括eRTT协议，eRTT是LTE系统中的实时传输协议，通过分组多播技术支持实时传输。
VOLTE信令流程及优化思路
VOLTE信令流程及优化思路
一、VoLTE信令流程
1.用户注册
VoLTE用户首先需要注册，此过程中，用户需要携带IMSI信息等，来给MME分配一个Ue_Id，这样KMS的接口方式就可以正常通信，这一步是用户成功进入VoLTE服务的关键，否则，传统的IMS的会话无法建立。
2.PDN连接
接下来，在用户注册成功之后，就要创建PDN连接，给用户分发IP 地址，允许用户上网。
3.RTP/RTCP媒体传输
当PDN连接建立成功之后，就要创建一个RTP/RTCP会话，用来传输音视频数据，来实现用户的实时音视频需求。
4.SIP信令
接着，就要进入SIP信令了，用来完成一些呼叫管理功能，比如完成话源等，可以实现用户之间的通话。
5.核心网络的IP保活
当SIP信令执行完毕之后，就可以使用IP保活来维持服务的连接状态，不用担心会断掉。
6.Ue释放
当用户通话完毕之后，就需要按照标准网络流程将Ue释放掉，从而允许其他用户继续使用服务。
二、VoLTE优化思路
1.优化PDN连接流程
PDN连接是VoLTE服务中重要的一步，如果能够优化，则可以极大地提升服务效率。
在此过程中，要优化的环节主要有：流程及消息的优化，以及如何在多核网络下加快PDN连接的建立，对当前服务状态进行监控以及预警，并及时发现网络问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

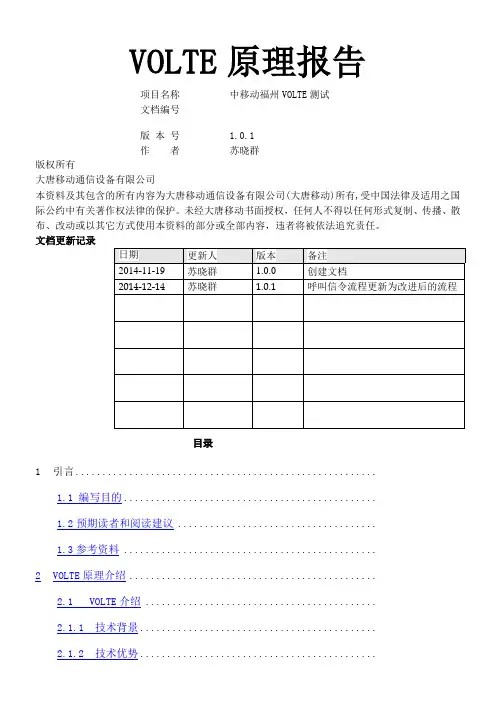

V O L T E技术原理与信令流程Company number：【0089WT-8898YT-W8CCB-BUUT-202108】VOLTE原理报告项目名称中移动福州VOLTE测试文档编号版本号作者苏晓群版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关着作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
目录1引言编写目的本文主要对VOLTE的原理进行介绍，并对VOLTE小区主要参数配置及测试信令进行详细说明，使读者对VOLTE有个基本的了解；由于VOLTE现在未商用，所以实际优化经验较少，优化可以参考R9及2/3G的优化经验。
预期读者和阅读建议本文档预期读者为网络技术优化人员、系统测试人员等。
参考资料[1]《TD-LTE半持续调度特性实现报告》[2]3GPP TS Single Radio Voice Call Continuity (SRVCC)[3] IETF RFC 3261 Session Initiation Protocol[4] -IMS Profile for Voice and SMS[5]《中国移动VoLTE总体建设方案》—移动集团设计院2VOLTE原理介绍VOLTE介绍技术背景目前业界对LTE语音的解决方案有三种，分别是VOLTE、CSFB、SGLTE， VOLTE与CSFB是3GPP标准化方案，SGLTE为终端实现方案，其中VOLTE是移动4G语音解决方案的终极方案；SGLTE不需要对网络进行改动，VOLTE与CSFB均需对网络进行改造。
VOLTE是什么最直接简单的理解就是VOIP，只是网络的承载体由互联网变成了LTE，同时在LTE的业务中给了一个高优先级保证QOS。
VoLTE是GSMA IR 92定义的标准LTE语音解决方案，最大的网络改动就是引入IMS网络，由IMS配合LTE和EPC网络实现端到端的基于分组域的语音、视频通信业务。
通过IMS系统的控制，VoLTE解决方案可以提供和电路域性能相当的语音业务及其补充业务，包括号码显示、呼叫转移、呼叫等待、会议电话等。
技术优势VoLTE开启了向移动宽带语音演进之路，其给运营商带来两方面的价值，一是提升无线频谱利用率、降低网络成本。
LTE的频谱利用效率GSM的4倍以上。
另一个价值就是提升用户体验，VoLTE的体验明显优于传统CS语音。
首先，高清语音和视频编解码的引入显着提高了通信质量；其次，VoLTE的呼叫接续时长大幅缩短，VoLTE比CS呼叫缩短一半以上。
下面是实际测试的一些指标：呼叫建立时延更短：第一条随机接入消息到终端接收到网络侧下发的SIP 180 Ring 消息之间的时间差，在外场短呼测试中看到平均时延为2S左右，而2G时代在6-7秒，用户感知为秒通。
语音质量更高：因为使用宽带AMR技术，语音质量相比2G、3G语音质量有质的提高，在外场测试时，在好点MOS值在左右，而3G MOS值在—之间，在同一地点的OTT语音在左右（无线资源不受限）。
对运营商来说在这一点上体现了移动网络相对于OTT的优势。
系统间切换方面使用eSRVCC切换，测试切换时延在150MS以内，对用户感知无影响，且切换成功率高。
视频质量更好：在同一地点，视频通话的图像远比OTT视频通话的图像清晰。
VOLTE系统架构VOLTE采用IMS作为业务控制层系统，EPC仅作为承载层；要求终端、无线网络、分组域、电路域和IMS域端到端的技术配合以实现基于IMS的分组域语音和多媒体业务。
SRVCC切换解决了语音连续性问题，呼叫时延短，无需回落2G/3G发起语音，避免频繁网间重选。
VOTLE网络框架图如下：中移动二阶段VOLTE福州测试的网络拓朴如下：VOLTE的协议架构如下图，从图中可以看到，SIP协议只在终端和IMS支持，对于无线接入网只是一个透传做用：VOTLTE关键技术无线承载Qos等级标识EPS系统中，QoS控制的基本粒度是EPS承载(Bearer)，即相同承载上的所有数据流将获得相同的QoS保障（如调度策略，缓冲队列管理，链路层配置等），不同的QoS保障需要不同类型的EPS承载来提供，在接入网中，空口上承载的QoS是由eNodeB来控制的，每个承载都有相应的QoS参数QCI（QoS Class Identifier）。
根据QoS的不同， EPS Bear可以划分为两大类： GBR(Guranteed Bit Rate) 和 Non －GBR。
所谓GBR，是指承载要求的比特速率被网络“永久”恒定的分配，即使在网络资源紧张的情况下，相应的比特速率也能够保持。
MBR(Maximum Bit Rate)参数定义了GBR Bear在资源充足的条件下，能够达到的速率上限。
MBR的值有可能大于或等于GBR的值。
相反的，Non－GBR指的是在网络拥挤的情况下，业务（或者承载）需要承受降低速率的要求，由于Non－GBR承载不需要占用固定的网络资源，因而可以长时间地建立。
而GBR承载一般只是在需要时才建立。
LTE中共有9种不同的QCI，在VOLTE业务中主要用到了QCI 1、QCI 2、QCI 5，而普通的数据业务主要是QCI 8/9。
不同QCI列表如下图，IMS信令使用QCI 5，语音业务共使用QCI 1、QCI 5、QCI 8/9，视频电话业务共使用QCI 1、QCI 2、QCI 5、QCI 8/9。
一个应用层的信令控制协议。
用于创建、修改和释放一个或多个参与者的会话。
这些会话可以是Internet多媒体会议、IP电话或多媒体分发。
会话的参与者可以通过组播（multicast）、网状单播（unicast）或两者的混合体进行通信。
VOLTE选择了SIP协议，最主要的原因就是免费。
在VOLTE中引入了IMS，对VOLTE进行业务控制，MME只是做为业务的承载体，IMS 对业务的控制全部通过SIP消息完成，在学习VOLTE的过程中必须学习SIP消息。
SIP有两种类型的消息，它们是：（1）请求：从客户机发到服务器的消息。
（2）响应：从服务器发到客户机的消息。
响应消息包含数字响应代码，SIP响应代码集部分基于HTTP响应代码。
有两种类型的响应，它们是：？·临时响应（1XX）：临时响应被服务器用来指示进程，但是不终结SIP事物。
？·最终响应（2XX，3XX，4XX，5XX，6XX）：最终响应终止SIP事物。
SIP由于是采用文本格式编码，所以消息格式很简单，是由Message Header加可选的Message body构成，Message Header 从第二行开始每一行都由“Tag :Valued”格式组成，每一行描述一个属性，SDP也是用文本格式描述的，一个SDP Description可以包含很多行，每一行的格式如下：？Type = Value？Type只用一个字母来表示；一个SDP Description通常有一个Session-level和多个Media-level信息组成，常见的SDP属性如下：在LTE中，为了在分组交换域(PS)提供语音业务且到达接近常规电路交换域的效率，必须对IP/UDP/RTP报头进行压缩。
对于话音数据包，其包长较小，封装成IP包后，采用头压缩技术能有效提高频谱利用率，对于视频业务数据包，同样压缩后也可以提高频谱效率。
在LTE系统中，规定PDCP子层支持健壮性报头压缩协议(ROHC)来进行报头压缩，并且同时支持IPv4和IPv6。
典型的，对于一个含有32 Byte有效载荷的VoIP分组传输来说，IPv6报头增加60 Byte，IPv4报头增加40 Byte，即188%和125%的开销。
为了解决这个问题，在LTE系统中PDCP子层采用ROHC报头压缩技术，可压缩成4～6个字节，即%～%的相对开销，从而提高了信道的效率和分组数据的有效性。
SPS半持续调度Semi-Persistent Scheduling，简称SPS，半永久性调度，又称为半静态调度，LTE引入SPS调度模式的主要目的是为了支持VOIP业务。
SPS调度方式可以减少控制信道的资源开销和时延抖动，但会增加PDSCH的开销；VOIP业务用户语音包发送频率较大，SPS周期调度时不需要每次都发送PDCCH，减少了控制区CCE的占用量，理论上可以提高系统用户容量。
从语音业务模型上看可以知道SPS适用于语音业务，VoIP业务的状态分为激活期和静默期,在激活期，数据包的发包间隔为20ms，每个数据包的大小固定为35~47Byte。
对于暂态时的数据包大小由于没有压缩，数据包大小为92Byte, 在静默期，SID包的发包间隔为160ms，每个SID包的大小固定为10~22Byte，这样规律的发送方式适用SPS调度。
总的来说，SPS就相当于给用户分配了固定的PDSCH，可以减少PDCCH占用数，但会增加PDSCH占用数，是否开启需对两者进行权衡。
对于SPS的详细内容，可以参考《SPS 调度-李翔》。
eSRVCC(Enhanced Single Radio Voice Call Continuity)SRVCC（Single Radio Voice Call Continuity）是3GPP提出的一种VoLTE语音业务连续性方案，主要是为了解决当单射频UE 在LTE/Pre-LTE 网络和2G/3G CS 网络之间移动时，如何保证语音呼叫连续性的问题，即保证单射频UE 在IMS 控制的VoIP 语音和CS 域语音之间的平滑切换，SRVCC类似于UTRAN中的3G至2G的切换，主要是在CN侧多了PS 域到CS域的转换过程。
当LTE覆盖较差时，UE通过SRVCC切换到UTRAN/GERAN，目前移动公司的方案是切换到GERAN，3GPP TS 中定义E-UTRAN切换到UTRAN/GERAN的流程图及主要信令流程如下：eSRVCC即为增强的SRVCC，与SRVCC一样为3GPP在R8阶段引入的方案，相比SRVCC 最大的改进就是缩短了切换时延，改善用户感知。
SRVCC与eSRVCC的主要区别如下：1.SRVCC：媒体的切换点是对端网络设备（如对端UE），影响切换时长的主要因素是会话切换后需要在IMS网络中创建新的承载。
2.eSRVCC：相比于SRVCC，媒体切换点改为更靠近本端的设备。
具体方案就是增加ATCF/ATGW功能实体作为媒体锚定点，无论是切换前还是切换后的会话消息都要经过ATCF（Access Transfer Control Function）/ATGW（AccessTransferGateway）转发。
