轮机说明书

前言本说明书是为帮助操作者按正确的程序操作和维护本汽轮机，进而帮助操作者辩认各零部件，以利于该机达到最佳性能和最长的使用寿命。

注意1．在装运前后和开车前，应确认所有的螺栓和接头已恰当拧紧。

2．汽轮机运转时，转动部件不得裸露在外，所有联轴节及其它转动部件必须设防护设置以防人员接触发生事故。

3．本机备有手动脱扣（停车）装置，以便在紧急状态下能迅速停车。

这个装置必须定期检查和试验。

检查和试验的时间由使用者根据情况自行确定。

建议对试验结果作好记录。

4．安装电气设备时，一定要检查，并拧紧所有端子接头，线夹，螺母，螺钉等连接元件。

这些连接元件在运输中可能会松动，因此，设备在已经运行时及元件有温升后，最好再紧固一次。

5．从事这类工作时，一定要先断开电源。

6．与汽轮机有关人员应完整地阅读本说明书，以利于安全运行。

索引第一部分：汽轮机………………………………………… 第一章： 概述…………………………………………… 第二章： 结构…………………………………………… 第三章： 运行与操作…………………………………… 第四章： 汽轮机的检修………………………………… 第五章： 主要图纸……………………………………… 第二部分：辅助设备………………………………………第一部份：汽轮机第一章：概述第 1 节： 概述 第 2 节： 汽轮机性能曲线第1节：概述业主：辽宁华锦通达化工股份有限公司设备名称：驱动给水泵用背压汽轮机汽轮机位号：汽轮机型号： 5BL-3卖方服务处：辽宁省锦州市锦州新锦化机械制造有限公司电话：（0416）3593027传真：（0416）3593127邮编： 121007地址：辽宁省锦州经济开发区锦港大街二段18号第2节：汽轮机性能曲线1、调节级后压力与主蒸汽流量的关系曲线进汽压力： 4.6MPa(a)进汽温度： 410℃排汽压力： 1.1 MPa(a)额定转速：11000 rpm额定功率：2500 Kw图1.2.12、主蒸汽流量与功率的关系曲线进汽压力：4.6MPa(a)进汽温度：410℃排汽压力：1.1 MPa(a)额定转速：11000 rpm额定功率：2500 Kw图1.2.2第二章结构要点第 1节 引言 第 2节 滑销装置 第 3节 径向与推力轴承组件 第 4节 汽封装置 第 5节 主汽阀 第 6节 调节阀 第 7节 调节装置 第 8节 喷嘴和隔板 第 9节 叶片和围带 第10节 汽轮机转子 第11节 管道 第12节 盘车装置第1节引言本章旨在让用户了解这台汽轮机的主要结构，期望用户在了解其主要结构后能更有效地操作这台汽轮机。

汽轮机使用说明书汽轮机使用说明书1：产品概述1.1 产品名称1.2 产品型号1.3 产品特点1.4 产品组成部件2：安全须知2.1 产品安装要求2.2 使用环境要求2.3 排放要求2.4 维护保养注意事项2.5 异常情况处理2.6 紧急停机程序3：产品安装与调试3.1 安装前的准备工作3.2 安装步骤3.3 调试流程3.4 检查与测试4：产品操作说明4.1 启动流程4.2 运行参数调整4.3 停机流程4.4 急停功能使用5：维护保养5.1 日常检查5.2 清洁与润滑5.3 零部件更换与维修 5.4 维护计划与记录6：故障排除6.1 常见故障及处理方法 6.2 故障代码与解读6.3 故障报告和记录7：附件7.1 产品技术参数表7.2 安装图纸7.3 零部件清单7.4 其他相关附件附件：1：产品技术参数表附件1包含产品的详细技术参数，包括功率、转速、尺寸等信息。

2：安装图纸附件2是产品的详细安装图纸，包括安装位置、连接方式等。

3：零部件清单附件3是产品的零部件清单表，列出了每个部件的名称、规格和数量。

4：其他相关附件附件4包括产品的其他相关文件，如维修手册、保修卡等。

本文所涉及的法律名词及注释：1：附件 - 在技术文档中，指与主文档相关的补充文件或附属文件。

2：安装 - 将产品设置在适当的位置并完成准备工作的过程。

3：调试 - 对产品进行功能测试和优化，确保其正常运行。

4：维护保养 - 对产品进行例行性的检查、清洁、润滑和零部件更换的过程，以保持其性能和寿命。

5：故障排除 - 根据故障现象进行分析和处理，以恢复产品的正常工作状态。

前言哈尔滨汽轮机厂制造的N300－16.7/537/537型汽轮机，是以美国西屋公司的30万千瓦考核机组的技术为基础，通流部分等经过合理的设计改进后的一台新型汽轮机，它保留了30万千瓦考核机组的技术特点，又通过通流部分的优化设计，使其可靠性和经济性有较大的提高。

本说明书仅适用于哈尔滨汽轮机厂优化设计并制造的30万千瓦汽轮机的启动、运行和维护，而对于机组在安装后的初始启动，只供参考。

特别是机组在非正常工况时，必须以运行人员的实践经验和正确判断，决定是否有必要采取特殊的措施。

本书中第三部分“控制方式”的编写，是以西屋公司DEH MOD Ⅱ型装置为基准，不一定与用户实际选用配置的设备相同，故只供参考。

特别指出机组在最初六个月的运行期间，汽轮机应采用单阀控制方式。

1、汽轮机监视仪表30万千瓦汽轮机装有本书所列的各类监视仪表，用来观察机组的启动、运行和停机状况。

这些监视仪表的输出量，图标记录仪进行记录。

1.1汽缸膨胀测量仪当机组从冷态进入升温和带负荷状态时，温度的变化必然导致汽缸的膨胀。

汽缸膨胀测量仪用来测量汽缸从低压缸死点向前轴承箱方向的轴向膨胀量，前轴承箱沿着加润滑剂的纵向键可以自由移动。

当汽缸膨胀时，如果机组的自由端在倒键上的滑动受阻，则会造成机组的严重损坏。

汽缸膨胀测量仪实际上是测定前轴承箱相对死点（基础）的移动量，并记录当机组起、停和负荷、蒸汽温度变化时汽缸的膨胀量和收缩量。

在这些瞬时工况下如果指示值出现异常现象，则运行人员应当对它加以分析。

在负荷、蒸汽参数和真空相似的情况下，这种仪表所指示的前轴承箱的相对位置，应该基本上是相同的。

汽缸膨胀没有报警和跳闸限制值。

仪表指示的汽缸膨胀值应和以前在同样运行工况下的读数进行比较，若两者存在较大差异，运行人员就应该作出判断，通常可采用在低压缸撑脚，轴承箱底座与台板接触面上加润滑脂改善润滑的方法来加以处理，有时候也需要调整轴承⒉座，使之膨胀顺畅。

1.2转子位置测量汽轮机装有两个转子位置测量仪，以测量转子的推力盘相对于轴承座的轴向位置，由于蒸汽的作用，推力盘对位于其两侧的推力瓦块施加轴向压力，由此引起的轴瓦磨损使转子轴向移动将在转子位置测量仪上显示出来。

2#（备用）主风机烟机使用说明书一、概述1、烟气轮机简介烟气轮机是炼油厂催化裂化装置专用透平，再生烟气中的热能和压力能通过它膨胀作功，转变为机械能。

烟气轮机输岀的功率用来驱动主风或电机，从而达到回收能量的目的。

催化裂化再生烟气中含有一定数量的催化剂固体颗粒。

根据气一固两相流动的特点，烟气轮机在设计上，除考虑热膨胀和高温强度以外。

特别注意了防止和减轻催化剂固体颗粒对通流部分的冲蚀和磨损。

单级烟气轮机为单级透平，采用轴向进气悬臂转子结构。

YL - 4000M型烟气轮机是兰州石油化工公司为宁波科元塑胶有限公司制造的一台单级烟气轮机，其大致结构如下图。

2、设计参数入口压力：（A）烟气流量：1676NM 3 /min入口温度：670 C岀口压力：（A）额定功率：4050kw绝热效率：79%平均分子量：额定转速：6336 r/min岀口温度：578 C烟3、消耗指标润滑油（VG46 ）进油温度：40〜45 °C 过虑精度：20卩进油压（G）〜Mpa （轴承A），〜（轴承B）耗油量：轴承A 100L/min 轴承B和止推轴承250L/min蒸汽、空气支座冷却水（循环水）入口压力（G ） Mpa入口温度C 32 耗量 kg/h 50004轴承负荷及耗功5、 YL — 4000型烟气轮机空载耗功曲线空载耗功：620kw 启动力矩：1000 额定转速：6336 rpm 静磨擦阻力矩：3806、 其它数据烟机轴端冷态找正数据垂直方向 （单位mm ）热态冷态水平方向注：安装时，环境温度按 20 C 计算。

烟机总重量：16000kg最大安装件（底座）重量： 6500kg 最大检修重量：1157kg烟机对基础振动最大允许值： 基础顶面振动速度 V < 5mm/s7、YL — 4000M 轮盘温度场二、主要结构及系统1、转子组件转子组件由轮盘，动叶片和主轴等组成。

轮盘与主轴之间以止口定位。

热装后用拉杆螺栓联接，在考 虑到轮盘和拉杆在工作时的热膨胀等因素，拉杆应有足够的预紧力，并采用套筒传扭。

汽轮机的运行参数调节说明书第一节：概述汽轮机是一种基于空气动力学原理的热动力发电设备，其重要的组成部分之一是调节系统。

调节系统能够实现对汽轮机的运行参数进行有效的调控，使其能够在不同的负载条件下保持稳定、高效的运行。

本说明书的目的是介绍汽轮机的运行参数调节相关的知识，帮助使用者了解调控系统的重要性，以及如何正确地操作和维护汽轮机调节系统。

第二节：调节系统的结构和原理汽轮机调控系统主要由控制器、电液执行机构和调速阀三个部分组成。

其中，控制器通过测量发电机转速、负载电流和调节器的开度等参数，来判断汽轮机的负载变化。

然后，它根据这些参数计算出负载需求的相应值，并通过电液执行机构调整调速阀的开度来实现负载的控制。

调速阀的位置可以通过电动油泵或液压泵进行控制，从而控制汽轮机的负载。

第三节：调节系统的性能要求调节系统在实际运行中，需要满足高精度、高可靠性、高稳定性和高响应速度等多个方面的要求。

其中，高精度要求系统能够保持较高的调控精度；高可靠性要求系统具有较强的抗干扰能力，能够克服环境变化和机械损耗等因素对系统的影响；高稳定性要求系统能够在长时间运行条件下保持稳定状态；高响应速度要求调节系统能够快速响应负载变化，并及时调整汽轮机的负载状态。

第四节：调节系统的操作和维护调节系统的操作和维护是确保汽轮机正常运行的关键环节。

在操作方面，首先需要对调节系统的结构和原理进行了解，并掌握相关的操作流程。

其次，需要定期对汽轮机进行巡检和维护，并及时处理出现的故障。

对于常见的故障，使用者可以参考遥控系统、自动调节系统或者人机接口操作系统等相关手册进行故障排除，确保调节系统的正常运行。

第五节：总结汽轮机调节系统是汽轮机的重要组成部分之一，能够对汽轮机的运行参数进行精确、高效的调控。

在实际使用过程中，正确地操作和维护调节系统是非常重要的，可以确保汽轮机的正常运行和延长使用寿命。

本说明书介绍了汽轮机调节系统的相关知识，以期对使用者的工作有所帮助。

冷凝式汽轮机使用说明书产品代号：HS4074产品型号：NH32/04编制校对审核中华人民共和国杭州中能汽轮动力有限公司2008年4月目录前言技术数据汽轮机结构蒸汽疏水系统润滑油系统调节和监视、保护系统主要部套简介安装起动和运行前言本说明书是向用户介绍汽轮机及零部件的一般说明，使操作人员能掌握一般的专业知识，从而对汽轮机进行正确的安装、运行和维护。

本型号汽轮机为中压中温冷凝式汽轮机.本机组配有必要的保安系统。

各种监视仪表及保安信号装置可集中在仪表柜上，以方便维护和监视。

启动和停机都编制了程序，可在控制系统的前面板上直接操作。

因此，本机组具有安全可靠、结构紧凑、操作维护简单和自动化程度较高等一系列优点。

机组采用双层布置。

汽轮机向下排汽，用排汽接管上的波纹补偿节与冷凝器相连接。

机组出厂时，我厂随机提供一套汽机易损件备件，其品种和数量详见备品备件清单，用户如有特殊需求时，可随时向我厂订购备件。

技术数据1、汽轮机额定功率：4631 kw额定转速：8840r/min转速范围：6630～9282r/min机械跳闸转速：10117～10303r/min汽机转向：顺汽流看为顺时针。

进汽压力：3.43 Mpa（A）进汽温度: 420(405～430)℃排汽压力: 0.01Mpa（A）额定进汽量： 20.5t/h振动：正常运转时，最大允许振动值为≤0.031mm。

测点为近前、后轴承的轴颈处。

汽机本体主要件重量：转子：0.8T汽轮机总重：6.8T2、油路系统润滑油压：0.25Mpa(G) 滤油精度: 10um 调节油压：0.85Mpa(G) 滤油精度: 10um3、汽水系统冷凝器：面积： 560 m2水流道：两道制四流程无水时重： 14.3t两级射汽抽气器：工作蒸汽压力：3.43 Mpa（A）抽气器: 10.2kg/h耗汽量：一级：60kg/h；二级：50kg/h；汽轮机结构一、概述本汽轮机为单缸、冲动凝汽式。

转子为整锻式结构，由一个双列调节级和七个压力级组成，末三级动叶为斜切扭叶片。

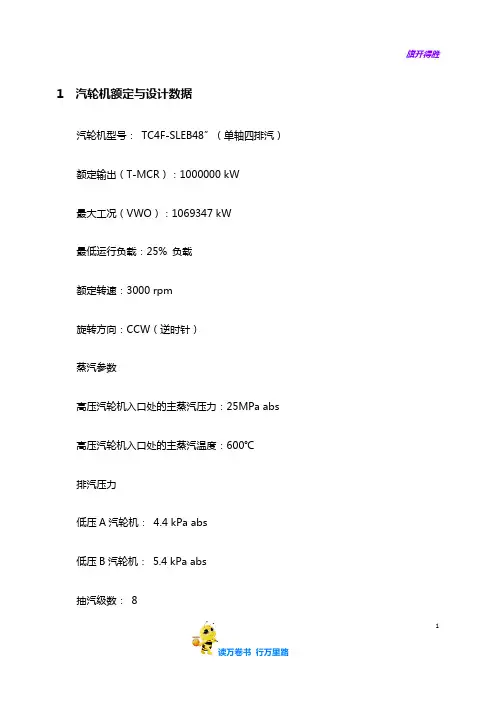

1 汽轮机额定与设计数据汽轮机型号：TC4F-SLEB48”（单轴四排汽）额定输出（T-MCR）：1000000 kW最大工况（VWO）：1069347 kW最低运行负载：25% 负载额定转速：3000 rpm旋转方向：CCW（逆时针）蒸汽参数高压汽轮机入口处的主蒸汽压力：25MPa abs高压汽轮机入口处的主蒸汽温度：600℃排汽压力低压A汽轮机：4.4 kPa abs低压B汽轮机：5.4 kPa abs抽汽级数：81级数高压汽轮机：10中压汽轮机：7×2 级低压汽轮机：6×4 级总级数：4822 安全预防措施警告■如果振幅在报警范围内的时间达到两分钟，则应当使汽轮机停止运行。

■在到达额定转速后如果振幅在报警范围内的时间达到五分钟，则应当使汽轮机停止运行。

■如果一小时内振幅在报警范围内的时间累计超过30分钟，则立即使汽轮机停止运行。

■如果振幅持续位于报警范围内，最好使汽轮机停止运行。

■当低油压报警发出异常信号，应当立即使汽轮机停止运行。

油压降低的原因可能是管路泄漏和油泵出现问题。

■当汽轮机平稳运行且轴承供油温度恒定不变时，如果发现轴承金属温度出现波动，尤其是突然变化，则可能是轴承金属损坏。

必须检验温度计并确定现场仪表的状态。

如果找不到原因而温度却达到了上限制值，则必须使汽轮机停止运行。

■当将转速升高到额定转速的50%以上时，最好使汽轮机停止运行，确保真空度不3高于限制值。

■如果汽封冷却器的排风扇停止运行，则必须立即使汽轮机停止运行以防止以下情况发生。

当心■通常情况下，油冷却器水侧压力高于油侧压力，当冷却管发生故障时可能对油造成污染。

如果高油位报警表示可能存在这种情况，应当启动备用油冷却器并检查油净化装置。

■低油位报警的原因通常为主油泵进油管路或排油系统发生泄漏。

因此，如果发现油位过低则应当检查输油管路及油箱周围是否发生泄漏，并及时加以修理。

注意■当需要盘车时，应当保持尽可能低的供油温度，除非因油泵电机导致它过载。

N600-16.7/538/538型600MW中间再热空冷凝汽式汽轮机说明书概 述 及 运 行 说 明（供参考）产品编号：C157目 录1 主要技术规范2 汽轮机纵剖面图3 概述4 汽轮机控制整定值5 汽轮机运行5.1 引言5.2 监测仪表5.2.1 汽缸膨胀5.2.2 转子位置5.2.3 差胀5.2.4 转子偏心5.2.5 振动5.2.6 零转速5.2.7 转速5.3 测定蒸汽及金属温度的热电偶5.4 调节级叶片的运行建议5.4.1 引言5.4.2 运行建议5.4.3 汽轮机阀门控制方式的变换5.5 蒸汽参数的允许变化范围5.5.1 进出压力5.5.2 再热压力5.5.3 进口温度5.5.4 再热温度5.5.5 高——中压合缸5.6 汽轮机蒸汽品质5.7 运行限制及注意事项5.7.1 一般注意事项5.7.2 汽轮机的偏周波运行5.7.3 汽封用蒸汽5.7.4 低压排汽及排汽缸喷水装置5.7.5 进水5.7.6 疏水阀5.7.7 监测仪表5.7.8 轴承及油系统5.7.9 备用电源5.7.10 其它5.8 汽轮机进水5.8.1 运行5.8.2 维护5.9 起动和负荷变化的建议5.9.1 目的5.9.2 汽轮机转子的热应力5.9.3 汽轮机起动程序5.9.4 负荷变化建议5.9.5 转子疲劳寿命损耗的确定5.10 调节阀的管理（节流——喷嘴）5.10.1 冲转与最小负荷5.10.2 负荷变化5.10.3 停机5.10.4 调节方式的转换5.11 初步检查运行5.11.1 检查步骤5.11.2 预防措施及规则5.12 进汽前的起动程序5.13 不带旁路的汽轮机启动（高压缸启动）5.13.1 冷态起动——用蒸汽冲转5.13.2 热态起动——用蒸汽冲转5.14 带旁路的汽轮机启动（高、中压缸联合启动）5.14.1 盘车（启动前的要求）5.14.2 启动冲转前（汽机已挂闸）5.14.3 冲转5.14.4 负荷变化（低参数时）5.14.5 负荷变化（滑压时）5.14.6 负荷变化（额定压力）5.14.7 甩负荷5.15 带旁路的中压缸启动5.16 负荷变化5.17 停机程序5.17.1 正常停机5.17.2 应急停机5.18 在停机期间的盘车运行5.19 给水加热器运行5.19.1 投用5.19.2 解列5.19.3 应急运行5.19.4 多级加热器5.20 定期的性能试验5.20.1 每周一次的试验5.20.2 每月一次的试验5.20.3 每半年一次的试验5.21 ATC模式运行注意事项5.22 遥控自动运行模式5.22.1 自动同步器5.22.2 遥控5.22.3 汽轮机自动控制（ATC）5.23 汽轮机手动操作运行模式6 运行曲线及图表6.1 汽轮机暖机转速的建议6.2 冷态起动暖机规程6.3 热态起动的建议——冲转和带最低负荷6.4 起动蒸汽参数6.5 空负荷和低负荷运行导则6.6 负荷变化的建议（定压运行）6.7 负荷变化的建议（变压运行）6.8 停机曲线实例6.9 不同增减负荷率的循环指数6.10 汽封蒸汽温度的建议6.11 典型高压汽轮机的冷却时间6.12 汽轮机偏周波运行6.13 限制值、预防措施和试验6.14 叶片背压负荷限制曲线1 主要技术规范产品编号：C157额定功率 MW 600额定汽压 MPa 16.7额定汽温 °C 537(538)再热汽温 °C 537(538)工作转速 r/min 3000回热级数 三高、三低、一除氧 低压末级叶片高度 mm 6652 汽轮机纵剖面图3 概 述本装置是单轴、三缸四排汽、中间再热、空冷、凝汽式汽轮机，具有运行效率高和可靠性大的特点。
