变色龙光谱库功能使用技巧分享姓名：刘奕麟单位：昆明市食品药品检验研究院地址：昆明市气象路60号邮编：650032从事分析检测工作以来，使用并对比过不少厂家的色谱数据软件，其中变色龙系统以其操作简单、界面友好、扩展丰富的特点一直被我和同事们视为色谱数据处理最得力的助手。

除了日常的数据分析功能，我们发现变色龙软件还具备强大的光谱库功能，通过自建光谱库，可以轻松实现①未知物的自动筛查、②色谱峰表自动匹配等多项功能，为提高日常工作效率带来诸多便利，下面我就结合实例进行简单的分享。

一、光谱库的快速建立1、首先将需要加入光谱库的图谱进行准确定位和积分，并在色谱峰表中对各个色谱峰进行注：该图谱必须使用二极管阵列检测器采集，并在仪器方法中开启3D图谱采集功能。

2、然后点击选中任一已命名的色谱峰，点击上方选项卡（红色方框处），显示对应色谱峰的紫外吸收光谱图；。

3、然后点击“光谱图”，激活窗口上方光谱图对应的选项卡，点击“光谱库”（Library），在图示下拉菜单中选择“建立新光谱库”（Create new library），在弹出窗口中输入光谱库名称并保存。

4、点击“增加光谱”（Add Spectrum）右侧下拉箭头，选择“新增所有光谱图”（Add AllSpectra），所有已命名的色谱峰对应的光谱图即可全部加入光谱库中。

5、点击Studio界面左侧【光谱库】，即可浏览所有已经添加的光谱库，每个光谱自动以对应的色谱峰名称命名，点击每个光谱图，屏幕下方会自动显示光谱信息和最大吸收值。

二、光谱库的关联要使用已建好的光谱库，可将光谱库文件拷贝至目标序列中，然后在处理方法的【光谱库筛选】（UV Spectrum Library Screening）选项卡中，加入光谱库文件进行关联（同一样品序列可以关联多个光谱库文件），窗口右侧为光谱匹配方式和阈值，可以根据实际筛查情况进行调整。

三、光谱库的使用1、未知物的自动筛查：1.1 点击激活图谱中的未知色谱峰，然后点击报告编辑器（选择“默认DAD”模板）。

Chromeleon色谱工作站操作指南戴安中国有限公司技术服务中心2003.2注意：以下操作步骤以ICS-1500，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

* 建立控制面板1. 从“开始”处依次选择Programs, Chromeleon和Chromeleon；2. 点击计算机代码，双击与实际情况一致的控制面板；3. 确认各模块的“Connected”图标均为绿色后，设置淋洗液的液位开泵，设定流速；5. 点击兰色圆形图标（Acquisition On/Off）；6. 进入Pump_ECD – ECD_1；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“确定”开始采集基线。

* 设定运行程序1. 依次点击File和New，选择Program File；2. 点击“下一步”；3. 设置高/低压极限和流速，点击“下一步”；4. 设置手动进样，进样时间为60秒；5. 将Acquisition t ime调整至0～15分钟，点击“下一步”；6. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“下一步”；7. 点击“下一步”；8. 选择“Review the program in a new window”，点击“完成”；注意：绿色字体为注释信息，不起作用。

10. 存盘退出（推荐存入独立的“program”子目录中）。

* 建立方法文件1.依次点击File和New，选择Method File；2. 依次点击File和Save as，存盘退出（推荐存入独立的“method”子目录中）。

* 建立样品表1.依次点击File和New，选择Sequence(using Wizard)；2.点击“下一步”（连续四次）；3. 选择正确的程序文件，点击“Open”；4.选择正确的方法文件，点击“Open”；5. 选择正确的报告文件，点击“Open”；6. 存盘退出；5.修改标准点的名称、类型和数量。

Chromeleon色谱工作站操作指南戴安中国有限公司技术服务中心2002.2注意：以下操作步骤以紫外检测，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

* 建立控制面板1. 从“开始”处依次选择Programs, Chromeleon和Chromeleon；2. 点击计算机代码，双击与实际情况一致的控制面板；3. 确认各模块的“Connected”图标均为绿色后，点击红色正方形图标（Stop flow）和绿色三角形图标（Continue），开泵，设定流速，选择正确的淋洗液通道, 开灯；注意：由于UVD-170U的氘灯需要进行预热和波长校正，执行“lamp on”命令后应等待5分钟左右再继续进行操作,此时屏幕右上方的“Audit Trail”将显示相关提示信息。

4. 点击兰色圆形图标（Acquisition On/Off）；5. 根据需要选择采集基线的通道数量，进入“UV_VIS_1”对话框；6.* 设定运行程序1. 依次点击File和New，选择Program File，点击“OK”；2. 点击“下一步”；3. 确认泵的工作方式（Isocratic）、淋洗液通道、高/低压极限和流速是否正确，点击“下一步”；注意：如果使用梯度泵或者ASI-100自动进样器，请参照相应的附件进行编程。

4. 根据需要设置分析时间（Acquisition t ime），选择采集数据的通道数量，点击“下一步”；5. 输入采集数据的波长等参数，点击“下一步”；6. 选择“Review the program in a new window”，点击“完成”；11. 存盘退出（推荐存入独立的“program”子目录中）。

11。

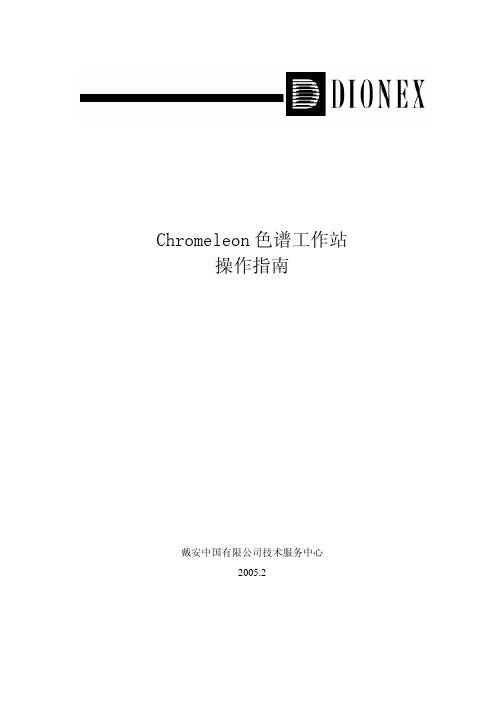

Chromeleon色谱工作站操作指南戴安中国有限公司技术服务中心2005.2注意：以下操作步骤以阴离子分析，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

* 建立控制面板1. 从“开始”处依次选择Programs, Chromeleon和Chromeleon；2. 点击计算机代码，双击与实际情况一致的控制面板；3. 确认各模块的“Connected”图标均为绿色后，设置淋洗液的液位开泵，设定流速、淋洗液浓度；注意：如果操作条件固定（不进行排气泡、更换系统等操作），开/关机分别点击Startup和Shutdown即可。

5. 点击兰色圆形图标（Acquisition On/Off）；6. 进入Pump_ECD – ECD_1；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“确定”开始采集基线。

* 设定运行程序1. 依次点击File和New，选择Program File；2. 点击“下一步”；3. 设置低/高压极限（200~3000psi）和流速，点击“下一步”；4-1.等浓度淋洗时,直接在“Start”处输入浓度，点击“下一步”；4-2. 梯度淋洗时,选择“Multi-Step Gradient”，点击“下一步”；4-3. 根据分析方法，在“Concentration”处输入起始浓度，点击键盘的“↓”，选择“是（Y）”；。

注意：Curve下必须键入1-9之间的数值（推荐值：5）。

5. 设置手动进样，进样时间为60秒；6. 将Acquisition t ime调整至0～15分钟，点击“下一步”；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“下一步”；8. 点击“下一步”；9. 选择“Review the program in a new window”，点击“完成”；10. 将引号中的内容修改为中文（例如：请进样）；注意：绿色字体为注释信息，不起作用。

软件安装说明第一步：安装软件。

1)安装条件:① 必须有功率2KVA 以上的稳压电源.② 必须要接地线③ CPU-P III 600 以上④ 内存至少128 M（最低）⑤ 操作系统－ WinXP⑥ 3 个 USB，1 个COM 接口；⑦ CD-ROM；2)安装将安装光盘放入光驱，跳出上面界面，点击“Launch CHROMELEON Setup”, 即可安装。

按提示完成安装，最好将软件放在非系统盘的分区上。

如上图E：/chromel。

点确认。

继续按提示完成后面各项步骤，其中不需要改动任何设置。

软件安装完成后，关闭计算机。

重新启动。

删除安装软件E：/chromel/Bin目录下一文件cmserver（约80KB ）第二步：连接仪器各信号线，打开仪器电源。

将仪器后边的各个信息线（USB 接口、网线、com 口等）接在电脑后面板的接口上。

注意:因为检测器需向电脑传输的数据量较大，所以一定不要将检测器的数据线接到泵上，再由泵上的USB 线接到电脑上。

而是要直接接到电脑上.接好各信号线后,打开仪器各部分电源。

按电脑提示安装新硬件驱动程序。

将控制仪器用的密码狗（dongle）也插在电脑后面板的USB 接口上。

按电脑提示安装新硬件驱动程序。

第三步：启动服务监视器。

然后重新打开电脑。

如下图，双击电脑右下角的变色龙软件的服务监视器（Chromeleon server monitor）将跳出如下图所示界面：鼠标左键单击“start”，激活监视器，方能 进行以后的各项操作(包括以后用软件控制仪器也需要先激活监视 器)。

如下图：“start”将变虚，表明监视器已经启动。

第四步：软件中的硬件设置。

1) 进入界面如下图，从电脑的“程序”中打开软件的服备配置器。

即用鼠标左键单击“server configuration”将跳出如下窗口：2）进入仪器根目录左上方为本台电脑的名字，即根目录“USER-ED1WD82ES4”，点击 一下“+”号，将根目录下的文件或文件夹展开。

Chromeleon色谱工作站操作指南2024版在化学分析领域，Chromeleon 色谱工作站是一款功能强大且广泛应用的工具。

它能够帮助我们高效地处理和分析色谱数据，为实验研究和质量控制提供有力支持。

接下来，让我们详细了解一下 Chromeleon色谱工作站 2024 版的操作流程。

一、软件安装与启动首先，确保您已经获得了合法的 Chromeleon 色谱工作站 2024 版安装程序。

插入安装光盘或从官方网站下载安装文件，按照安装向导的提示逐步进行操作。

在安装过程中，您需要选择安装路径、语言等选项。

安装完成后，在桌面上会出现Chromeleon 色谱工作站的快捷方式。

双击该快捷方式，启动软件。

启动后，您会看到软件的主界面，包括菜单栏、工具栏、状态栏等。

二、仪器连接与设置在使用 Chromeleon 色谱工作站之前，需要将色谱仪器与计算机正确连接。

通常，可以通过USB、以太网等接口进行连接。

连接完成后，在软件中进行仪器设置。

点击菜单栏中的“仪器”选项，选择“配置仪器”。

在弹出的对话框中，选择您所使用的色谱仪器型号，并设置相应的通信参数，如端口号、波特率等。

设置完成后，点击“测试连接”按钮，确保软件能够与仪器正常通信。

三、方法创建方法是色谱分析的重要参数，包括色谱柱、流动相、流速、检测波长等。

在 Chromeleon 色谱工作站中，可以方便地创建新的分析方法。

点击菜单栏中的“方法”选项，选择“新建方法”。

在方法编辑界面中，依次设置各个参数。

例如，在“色谱柱”选项中，选择您所使用的色谱柱型号和规格；在“流动相”选项中，设置流动相的组成和比例；在“流速”选项中，输入合适的流速值；在“检测波长”选项中，选择您需要检测的波长。

设置完成后，点击“保存”按钮，将方法保存起来，以便后续使用。

四、样品信息录入在进行色谱分析之前，需要录入样品的相关信息，如样品名称、编号、来源等。

点击菜单栏中的“样品”选项，选择“新建样品”。

Chromeleon色谱工作站操作指南戴安中国有限公司技术服务中心2005.2注意：以下操作步骤以阴离子分析，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

* 建立控制面板1. 从“开始”处依次选择Programs, Chromeleon和Chromeleon；2. 点击计算机代码，双击与实际情况一致的控制面板；3. 确认各模块的“Connected”图标均为绿色后，设置淋洗液的液位开泵，设定流速、淋洗液浓度；注意：如果操作条件固定（不进行排气泡、更换系统等操作），开/关机分别点击Startup和Shutdown即可。

5. 点击兰色圆形图标（Acquisition On/Off）；6. 进入Pump_ECD – ECD_1；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“确定”开始采集基线。

* 设定运行程序1. 依次点击File和New，选择Program File；2. 点击“下一步”；3. 设置低/高压极限（200~3000psi）和流速，点击“下一步”；4-1.等浓度淋洗时,直接在“Start”处输入浓度，点击“下一步”；4-2. 梯度淋洗时,选择“Multi-Step Gradient”，点击“下一步”；4-3. 根据分析方法，在“Concentration”处输入起始浓度，点击键盘的“↓”，选择“是（Y）”；。

注意：Curve下必须键入1-9之间的数值（推荐值：5）。

5. 设置手动进样，进样时间为60秒；6. 将Acquisition t ime调整至0～15分钟，点击“下一步”；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“下一步”；8. 点击“下一步”；9. 选择“Review the program in a new window”，点击“完成”；10. 将引号中的内容修改为中文（例如：请进样）；注意：绿色字体为注释信息，不起作用。

变色龙 Chromeleon 色谱工作站软件功能模块添加方法通过一段时间对变色龙软件的使用，发现有些控制面板中的功能模块需要调整或增加，通过读帮助文件和向工程师请教，自己尝试着练习了一下。

下面就以增加“流动相剩余量监控模块”为例说明变色龙软件自定义功能模块的设置方法。

希望能对各位使用变色龙软件的朋友有所帮助，不涉及商业活动。

文中所涉及软件均为戴安公司产品。

1、点击“文件”----“新建”选择“控制面板”点击“确定”。

2、在弹出窗口中选择合适的Timebase第一版3、在“视图”中选择“布局”则可以在工具栏中显示出相应的工具条。

4、在工具条中选择“量计/滑块”，在工作区拉出相应形状区域，在区域中点击右键，选择“属性”依次设定选项卡中内容。

其中“链接”是关键，需要从命令集中选择需要功能模块可以对应的软件功能。

（每种模块可对应的功能是一定的，不是全能的）。

版一第版一第5、在工具条中选择“组框”，在工作区拉出相应形状区域，在区域中点击右键，选择“属性”依次设定选项卡中设置文字字体和字号。

并以此类推完成所需功能模块的编辑工作。

6、在浏览器中红圈所对应区域中找到所使用仪器对应的默认控制面板，打开。

第一版6、将该控制面板另存于一自定义文件夹中，以免更改失败后源面板损坏，或者因源文件夹上锁而不能保存。

以后将编辑另存后的面板而不是默认的源面板。

此图中红色框所示即为布局模式工具条。

7、在另存后的控制面板空白处点击右键，选择 “布局模式”。

第一版8、将此前已编辑好的模块框选后点击右键选择“复制”。

9、将复制后的模块粘贴入处于布局模式的控制面板中，拖动到合适的位置。

并将控制面板进行保存。

版一第10、打开一个已经配制好的面板集，在空白处点击右键选择添加面板。

11、找到此前添加过功能模块的控制面板。

12、移除原有面板集中的相应的未添加模块的面板。

如需调整面板顺序，则可以先删除预定位置后面的几个模块，然后依次重新添加模块即可。

Chromeleon7.1色谱工作站操作指南戴安中国有限公司技术服务中心2011.4平衡系统1 打开变色龙软件Chromeleon 7。

2 在左侧选择仪器(Instrument)，右侧出现仪器控制面板。

3 设定流速，点击On开泵。

若需要排气泡,则打开废液阀后，点prime排气泡。

4 开泵后，设定抑制器（Suppressor）电流值，打开抑制器开关。

点击采集基线（Monitor Baseline），当基线平稳后，再点击采集基线（Monitor Baseline），停止采集。

准备进样分析。

开泵开抑制器设定电流值采集基线设定流速建立仪器方法1 点击建立(Create)，选择仪器方法(Instrument Method)。

2 进入向导，输入运行时间（Run Time），点击下一步（Next）。

3 设置泵流速（Start），设置低压限（Lower Limit）和高压限（Upper Limit）。

建议低压限设为200psi，高压限设为3000psi，点击下一步（Next）。

4 选择进样方式（Injection Type），AS40自动进样器进样（AS40 Automated Sampler）或手动进样（Manual）。

选择进样时间（Injection Duration），建议设成60 seconds。

点击下一步（Next）。

5 选择采集通道（Channels），设定电导池温度（Cell Temperature）和柱温（Column Temperature），建议分别设为35℃和30℃，点击下一步（Next）。

6 选择抑制器类型（Suppressor Type），输入淋洗液浓度（Eluent Concentration），电流值（Current）自动计算出来。

点击下一步（Next）。

7 点完成（Finish）。

8 点保存（Save），选择保存路径，输入方法名称（Object），点保存（Save）。

建立处理方法1 点击建立(Create)，选择处理方法(Processing Method)。

教程本节可使您了解使用 EZChrom Elite 的基础知识。

遵循这些步骤设臵方法并采集数据文件，然后优化积分方法并设臵校正。

可以使用软件附带的教程文件来“执行”该软件并熟悉其用法。

有关数据文件结构、应用程序窗口功能、如何打开和保存文件的详细信息均在“操作基础”中介绍。

注意：本教程假定 EZChrom Elite 的所有仪器都已安装并正确配臵。

程概述通过下面的列表，您可快速了解教程各节所包含的内容。

如果您刚刚开始使用 EZChrom Elite，则应按照显示的顺序执行教程中所有的步骤。

步骤 1：创建数据采集方法（可选）设臵采集运行时间和采样速率保存方法运行原始样品以图形方式设臵积分参数步骤 2：创建单级校正命名已校正的峰运行单级校正步骤 3：创建及运行样品序列步骤 4：使用教程文件检查多极校正浏览峰表检查自定义报告更改积分参数教程 - 采集和分析数据在本节教程中，您将使用数据系统采集数据和优化积分，设臵和运行校正标准，以及创建和运行样品序列。

有关高级操作的详细信息在本手册的后面几节中介绍。

仪器和方法向导要使系统使用方便，您可以使用内臵仪器和方法向导。

通过这些向导，可以方便地找到创建或修改方法所需的对话框，并逐步完成这些对话框。

如果使用方法向导来创建教程方法，使用向导按钮可转到与当前教程步骤相关联的对话框。

可从“仪器向导”框启动方法向导，方法是单击标识为“创建或修改方法”的按钮。

单击此按钮时，将出现方法向导，您可以通过它选择要使用向导的方式。

选择“创建新方法”按钮以开始创建教程方法。

选择了此按钮后，方法向导将在应用程序窗口设臵一个按钮库，使您可以“逐步”完成生成方法的所有对话框。

同时提供了一个保存按钮。

教程 - 创建数据采集方法采集数据文件的第一步是创建数据采集方法。

此时，您只需要确保使用缺省数据采集采样速率（除快速毛细管外,足够大多数样品的运行）时,使用该方法采集数据的运行时间足够长，能够让最后一个峰完成洗脱。

高效液相色谱仪操作规程1目的制定高效液相色谱仪的标准操作规程，减少误操作，使其规范化，保证检验电子数据的完整性，可追溯性及安全性。

2适用范围本规程适用于高效液相色谱仪的使用与管理。

3组成3.1Chromeleon数据库基于局域网的色谱类仪器控制和色谱数据处理，提供具有访问控制和审计跟踪功能的安全数据存储，通过对数据文件执行版本控制，可以确保数据的完整性、可追溯性和安全性。

3.2局域网组成1)液相色谱仪：泵、进样器、柱温箱、检测器等组件。

2)ECD服务器：数据的存储与备份，3)PC客户端：人机连接端。

4)控制器：连接服务器、高效液相色谱仪及PC端。

5)Chromeleon:是一款可升级的，功能全面的色谱工作站。

软件分三个部分，左下角为类别栏，包含仪器，数据，固定的工作流程；左上角为导航栏，此处对应显示类别栏选中后的相关信息；右侧为工作区。

上侧为菜单栏。

4程序4.1开机4.1.1开机前准备1)流动相的配制：根据待检样品的检验方法准备所需的流动相（应足够；流动相必须用至少0.45um滤膜过滤；流动相必须充分脱气，流动相配制所用的有机相必须是色谱级的，所用的水必须是双重蒸馏水。

）2)样品的处理：称取或量取适量的对照品或供试品、用适当的溶剂（最好采用流动相或流动相的主成份）进行充分溶解（或超声溶解），根据检测结果再适当调节溶液浓度，样品应过滤（0.45um有机膜或水膜）3)更换合适的色谱柱（柱进出口位置应与流动相流向一致）。

4)请确认：清洗泵头密封圈的10%异丙醇或甲醇水溶液是否走空，是否清洁，洗针通道或洗针液瓶没有走空。

5)依次打开泵、自动进样器、柱温箱、检测器的电源。

4.1.2Chromeleon登陆与液相连接1)登录PC客户端：输入用户和密码登陆PC客户端。

2)登录Chromeleon：双击变色龙图标，进入Chromeleon7界面，输入账号和密码，登陆Chromeleon工作站。

3)连接控制器：关闭仪器控制，变色龙图标显示为，表示客户端链接断开。

Chromeleon色谱工作站(HPLC)操作指南第一章打开Chromeleon变色龙软件1．打开“Server Monitor”（工程师已设定好，一般不必做这一步）在桌面右下角的变色龙小图标上，单击鼠标右键，选择“Open”弹出Server Monitor框，点击“Start”，等待变色龙图标变成灰色，显示Serial号 ****，单击“Close”关闭“Server Monitor”2．双击桌面上Chromeleon图标，进入Chromeleon变色龙软件操作系统；3．单击Local计算机代码，双击与仪器配置实际情况一致的控制面板；注意：以下操作步骤以四元泵/紫外检测器/自动进样器/柱箱为例：下图显示四元泵/自动进样器/柱箱/紫外检测器的操作面板,如果显示灰色，可依次让软件与泵，自动进样器，柱箱，UV检测器连机；3．1 泵的设置：点击泵模块下的“Settings”键;弹出泵的设定窗口;在“Status”框中选上connect3．2自动进样器的设置：点击自动进样器模块下的“Settings”键，弹出进样器的设定窗口：在“Status”框中选上connect设置完成后，按右下方的“Close”关键该画面。

3．3点击柱温箱模块下的“Settings”键，弹出柱温箱的设定窗口：在“Status”框中选上connect设置完成后，按右下方的“Close”关键该画面。

3．4 检测器的设置：①UVD 170US检测器点击检测器模块下的“Settings”键，跳出一个检测器的设置窗口：②PDA-100检测器设置完成后，按右下方的“Close”关键该画面。

第二章设定分析运行的程序方法和样品表说明：要分析一批样品，需要三个文件来完成。

1、需要一个程序文件规定测定这些样品时所用到的系统的条件。

比如泵的流速、各通道的比例；自动进样器/手动进样阀的进样体积；柱温箱的温度；检测器的波长、测每个样品需要的时间等等，都得在程序文件里指定。
