杭州开源电脑技术有限公司二零零四年八月用户手册变龙色 4.7AnSeries4.7版本目录I目录前言..............................................................................................................................................0-1软件的名字与版本.................................................................................................................0-1与变色龙4.6的比较.............................................................................................................0-1实测比较数据.........................................................................................................................0-3印刷约定..................................................................................................................................0-4版本号......................................................................................................................................0-4第一章基本概念.........................................................................................................................1-1印染工艺术语.........................................................................................................................1-1图形..........................................................................................................................................1-2图像..........................................................................................................................................1-2图形和图像的区别.................................................................................................................1-3颜色..........................................................................................................................................1-3显示模式..................................................................................................................................1-5本软件专用术语.....................................................................................................................1-5第二章全局界面操作.................................................................................................................2-1读入一个花样.........................................................................................................................2-2鼠标操作..................................................................................................................................2-2空格键......................................................................................................................................2-3选择一个工具.........................................................................................................................2-3浮动页面..................................................................................................................................2-3II目录AnSeries4.7版本重组工具盒..............................................................................................................................2-5选色..........................................................................................................................................2-5工具的基本操作.....................................................................................................................2-6快捷键......................................................................................................................................2-7第三章浮动页.............................................................................................................................3-1线条属性页（Z）...................................................................................................................3-1层操作页（X）.......................................................................................................................3-2调色板页（C）.......................................................................................................................3-9信息页（V）.........................................................................................................................3-10选项页（B）.........................................................................................................................3-10色彩页（N）.........................................................................................................................3-11风格页（M）........................................................................................................................3-14导航页....................................................................................................................................3-14画笔页....................................................................................................................................3-15色块填充页............................................................................................................................3-15线条填充页............................................................................................................................3-16对象页....................................................................................................................................3-21对象变换页............................................................................................................................3-21色组页....................................................................................................................................3-24笔宽页....................................................................................................................................3-27标尺页....................................................................................................................................3-28第四章主菜单.............................................................................................................................4-1菜单简况..................................................................................................................................4-1AnSeries4.7版本目录III 文件菜单..................................................................................................................................4-1编辑菜单..................................................................................................................................4-8花回菜单..................................................................................................................................4-9观察菜单................................................................................................................................4-13窗口菜单................................................................................................................................4-13帮助菜单................................................................................................................................4-13第五章全局状态标记.............................................................................................................5-1二次确定.........................................................................................................................5-1开/关区域保护................................................................................................................5-1区域保护...........................................................................................................................5-2显示辅助线.....................................................................................................................5-2捕获辅助线.....................................................................................................................5-3显示网格线.....................................................................................................................5-4去锯齿.............................................................................................................................5-5拆分窗口.........................................................................................................................5-6层间颜色保护.................................................................................................................5-7是/否打开回头...............................................................................................................5-9第六章创建工具.........................................................................................................................6-1曲线.................................................................................................................................6-2平行线.............................................................................................................................6-6毛毛虫.............................................................................................................................6-7自由笔...........................................................................................................................6-12色块...............................................................................................................................6-14IV目录AnSeries4.7版本几何...............................................................................................................................6-16同心图形.......................................................................................................................6-20漏壶...............................................................................................................................6-24喷枪...............................................................................................................................6-25泥点...............................................................................................................................6-28橡皮...............................................................................................................................6-31层间橡皮.......................................................................................................................6-33撇丝...............................................................................................................................6-35单色复制.......................................................................................................................6-40彩色拖动.......................................................................................................................6-42文字...............................................................................................................................6-44第七章云纹工具.........................................................................................................................7-1手指.................................................................................................................................7-2毛笔.................................................................................................................................7-3海绵.................................................................................................................................7-4云纹.................................................................................................................................7-6印章.................................................................................................................................7-7层间印章.........................................................................................................................7-8锐化...............................................................................................................................7-10模糊...............................................................................................................................7-12用户自定义过滤...........................................................................................................7-13云纹缩扩.......................................................................................................................7-14灰度转泥点...................................................................................................................7-15AnSeries4.7版本目录V第八章常用工具.........................................................................................................................8-1目标选择.........................................................................................................................8-2遮罩.................................................................................................................................8-5魔棒.................................................................................................................................8-9取色...............................................................................................................................8-11移动...............................................................................................................................8-13徒手...............................................................................................................................8-16缩放...............................................................................................................................8-17测量...............................................................................................................................8-17加网...............................................................................................................................8-18S形开路........................................................................................................................8-21属性拷贝.......................................................................................................................8-23第九章分色工具.........................................................................................................................9-1云纹分色.........................................................................................................................9-2取灰度.............................................................................................................................9-4色彩灰度映射.................................................................................................................9-5多并色.............................................................................................................................9-7并色.................................................................................................................................9-9取色组...........................................................................................................................9-10取单色...........................................................................................................................9-11调色板排序...................................................................................................................9-12颜色切分.......................................................................................................................9-13色阶...............................................................................................................................9-15VI目录AnSeries4.7版本比特转换.......................................................................................................................9-16第十章工艺工具.......................................................................................................................10-1滤线...............................................................................................................................10-2滤点...............................................................................................................................10-2多色扩点.......................................................................................................................10-3单色扩点.......................................................................................................................10-5多层扩点.......................................................................................................................10-6十字线...........................................................................................................................10-7第十一章编辑工具....................................................................................................................11-1剪刀...............................................................................................................................11-2连晒...............................................................................................................................11-5花回接回头...................................................................................................................11-7接回头...........................................................................................................................11-8层间拼接.....................................................................................................................11-10切口拼接.....................................................................................................................11-11参数层合并.................................................................................................................11-13左右镜像.....................................................................................................................11-15上下镜像.....................................................................................................................11-16逆时针90度旋转.......................................................................................................11-16180度旋转..................................................................................................................11-16顺时针90度旋转.......................................................................................................11-17水平校斜.....................................................................................................................11-18垂直校斜.....................................................................................................................11-18AnSeries4.7版本目录VII负片.............................................................................................................................11-19第十二章特型花样工具...........................................................................................................12-1方巾顺转90度拼接.....................................................................................................12-2方巾逆转90度拼接.....................................................................................................12-2方巾镜像拼接...............................................................................................................12-3顺转90度拼接.............................................................................................................12-3旋转180度拼接.............................................................................................................12-3逆转90度拼接.............................................................................................................12-4镜像拼接.......................................................................................................................12-4方巾顺转90度接回头.................................................................................................12-4方巾旋转180度接回头...............................................................................................12-6方巾逆转90度接回头.................................................................................................12-6方巾水平镜像接回头...................................................................................................12-7方巾135度接回头.......................................................................................................12-8方巾上下接回头...........................................................................................................12-8领带45度旋转接回头.................................................................................................12-9领带拼接.....................................................................................................................12-11加斜线.........................................................................................................................12-15拉斜线.........................................................................................................................12-18栅格.............................................................................................................................12-19仿色织.........................................................................................................................12-20彩条.............................................................................................................................12-23第十三章辅助线工具...............................................................................................................13-1VIII目录AnSeries4.7版本创建辅助线...................................................................................................................13-2删除辅助线...................................................................................................................13-3创建垂直平分线...........................................................................................................13-4创建平行辅助线...........................................................................................................13-5辅助线修改...................................................................................................................13-6辅助圆...........................................................................................................................13-7第十四章创建工具...................................................................................................................14-1粉笔...............................................................................................................................14-2枯笔...............................................................................................................................14-4油画笔...........................................................................................................................14-5枯笔编辑.......................................................................................................................14-8第十五章蒙板工具...................................................................................................................15-1创建/删除蒙板..............................................................................................................15-2蒙板/层操作..................................................................................................................15-6显示/隐含蒙板..............................................................................................................15-6显示/隐含层..................................................................................................................15-6第十六章配色工具...................................................................................................................16-1单层配色.......................................................................................................................16-2多层配色.......................................................................................................................16-4色卡...............................................................................................................................16-5色库...............................................................................................................................16-6第十七章贴面工具...................................................................................................................17-1网格创建.......................................................................................................................17-3网格修改.......................................................................................................................17-6AnSeries4.7版本目录IX取入剪裁框...................................................................................................................17-8退出剪裁框...................................................................................................................17-8贴图...............................................................................................................................17-9取光影...........................................................................................................................17-9第十八章激光照排打印工具...................................................................................................18-1拼版...............................................................................................................................18-3页眉...............................................................................................................................18-5十字线...........................................................................................................................18-6开斜...............................................................................................................................18-9加斜.............................................................................................................................18-11输出文件.....................................................................................................................18-12输出到层.....................................................................................................................18-13发排.............................................................................................................................18-13第十九章圆网喷蜡打印工具.....................................................................................................19-1概述........................................................................................................................................19-2圆网喷蜡打印参数.........................................................................................................19-5内存发排.......................................................................................................................19-10保存JET文件..............................................................................................................19-10读入发排......................................................................................................................19-10测试...............................................................................................................................19-11 JET—BMP....................................................................................................................19-11查看记录.......................................................................................................................19-11第二十章平网喷蜡打印工具.......................................................................................................20-1概述........................................................................................................................................20-2X目录AnSeries4.7版本平网喷蜡打印参数........................................................................................................20-5统计黑白比....................................................................................................................20-9发排................................................................................................................................20-9输出为BMP..................................................................................................................20-9测试..............................................................................................................................20-10查看记录......................................................................................................................20-11附录一全局加速键表.................................................................................................................21-1全局字母键盘快捷键...........................................................................................................21-1全局功能快捷键...................................................................................................................21-2全局数字键盘快捷键...........................................................................................................21-2全局鼠标快捷键...................................................................................................................21-2附录二推荐接驳的输出设备.....................................................................................................22-1 KL1812A激光成像机..........................................................................................................22-1 Sanax（盛纳克）圆网喷蜡制网机.....................................................................................22-1平网喷蜡制网机...................................................................................................................22-2 TX1600S数码喷射打样机...................................................................................................22-2。

变色龙4.7用户手册-第十九章激光照排打印工具------------------------------------------作者xxxx------------------------------------------日期xxxx一个花样从设计到实际被应用，需经过设计、分色、制版、制网、印染或印刷等阶段。

“激光照排打印”实际上就是制版过程。

它将“比特”形式的花样（看得见，但摸不着、没有重量，即计算机数据文件）通过激光照排机转换变为“原子”形式的花样（看得见，摸得着，也有重量。

黑白感光胶片也）。

有了黑白胶片（俗称叫版），我们就可以去制网了。

上述过程在AnSeries中叫“发排”，发排前我们要做很多预处理的工作，这些工作可以用“激光照排打印”工具盒内的五个工具来完成，依次为拼版、开斜、斜线包边、统计黑白比和发排工具。

只有进入组版显示模式方可使用“打印”工具盒。

按F9 键可进入或退出组版显示模式。

进入组版界面后，我们可根据实际需要将需发片的图像进行连晒、跳接、镜像处理，以及负片处理和统计黑白比。

我们还可以根据印花机型对原图进行必要的伸缩、加斜线、制作花样包边以及开斜、加网处理和S型开路等。

按T，再按8，可选择“打开/关闭”“激光照排打印”工具盒，最后按ESC可退出工具盒选择状态。

概述选一单色层作当前层,按F9,我们就进入了组版显示状态。

这时，我们可以看见浅蓝色的底色，这就意味着我们已经看见了“胶片"!从“基本概念”一章中,我们知道“拼版”的概念,它是由一个花回经多次连晒而成的。

除花回外，它还具有“标题”、“十字线”．一张胶片上可以摆放多个拼版。

它们的关系如下图所示.“扩边”是针对拼版而言的.有时图像需要连晒至指定尺寸之外，以作接版用,如S形开路等。

这个时候就需要使用扩边功能.“留边”则是针对胶片而言的。

虽然大家都很想将一张胶片用足,让它百分百地被花样铺满，但如果这样的话，我们在什么地方下手去拿它呢?留边参数一般固定,所以我们把它放在“输出输入设备”参数设置中(“文件”－〉“参数设置”).注意,要在非组版显示状态中才能修改。

CHROMLETEON 6色谱工作站操作指南戴安中国有限公司技术服务中心2003.1目 录1. 安装软件 (Installation & Configuring Components)2 建立控制面板 (Select Control Panel)3. 设定运行程序 (Edit PGM File)4. 建立方法文件（Edit Method File）5．建立样品表 (Edit Sequence)6．运行标准样品 (Automatic Batch Operation)7．数据处理方法（Quantification Method）（以多点校正为例）附件一、梯度程序的编辑附件二、EG40的编程附件三、AS50自动进样器的编程注意：以下操作步骤以紫外检测，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

1．安装软件(Installation & Configuring Components)1. 选择“Launch CHROMELEON Setup”，根据提示安装软件；2. Server Monitor”；3. 点击“Start”，等待变色龙图标变成灰色，关闭“Server Monitor”；4. Server Configuration”；5. 双击计算机名称；6. 选择“Dongle”，在“Key Code”处输入软件密码；点击“确定”；7. 点击“Add Sharable device”；8. 选择“Dionex LAN Card”，点击“OK”；9. 选择网卡，点击“Bind to DX-LAN”；10. 点击“是（Y）”；11. 点击“确定”；12. 关闭“Server Configuration”，保存设置，接通仪器电源，重新启动计算机；13. 再次进入“Server Configuration”，点击“Add timebase”；14. 为新建立的“timebase”命名；15. 点击“Add device”；16. 选择需要添加的设备，点击“OK”；17. 取消“Demo Mode”，打开“Device ID”，选择“GP50：xxxxxx”，点击“确定”，此时GP50面板左下角的“LOCAL”变成“LOCKED RMT”；17-1. 如果安装EG40，点击“Eluent Generator”，选择“Installed”，打开“ID”，选择“EG40：xxxxxx”，将“Offset V olume”改为0µl，在“Cartridge Information”的“Serial”处输入KOH/MSA淋洗液储罐的序列号（S/N），点击“确定”；18. 重复“15”和“16”的操作，选择CD25A，点击“OK”；19. 关闭“Demo Mode”，打开“Device ID”，选择“CD25A：xxxxxx”，点击“确定”，此时CD25A面板左下角的“LOCAL”变成“LOCKED RMT”；20. 重复“15”和“16”的操作，选择“Remote Inject”，点击“OK”；21. 如图所示进行选择后，点击“确定”；22. 关闭“Server Configuration”，保存设置。

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

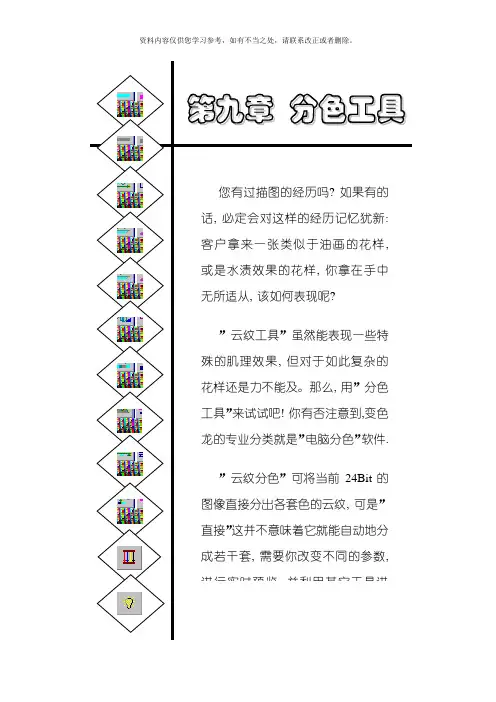

您有过描图的经历吗? 如果有的话, 必定会对这样的经历记忆犹新: 客户拿来一张类似于油画的花样, 或是水渍效果的花样, 你拿在手中无所适从, 该如何表现呢?”云纹工具”虽然能表现一些特殊的肌理效果, 但对于如此复杂的花样还是力不能及。

那么, 用”分色工具”来试试吧! 你有否注意到,变色龙的专业分类就是”电脑分色”软件.”云纹分色”可将当前24Bit的图像直接分出各套色的云纹, 可是”直接”这并不意味着它就能自动地分成若干套, 需要你改变不同的参数, 进行实时预览, 并利用其它工具进云纹分色本工具用于将当前24Bit的云纹图像直接分出各套色的云纹, 并可指定某套颜色进行操作。

在云纹分色图标上单击左键, 选择本工具。

对话框参数说明本工具用于将当前24Bit的云纹图像直接分出各套色的云纹, 并可指定某套颜色进行操作。

在云纹分色图标上单击左键, 选择本工具。

对话框参数说明本工具参数对话框见图9.1a。

图9.1a资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

HSL用于调整选中色的”色相、饱和度、亮度”这三个值。

灰度选中本项后, 分色预览使用灰度显示模式。

不选时为色调显示模式, 即带有色彩的灰度稿。

保存用于保存当前的分色数据。

读入用于读入保存过的分色数据。

确定将当前预览的分色结果转为层。

快捷操作Ctrl 分色时按住Ctrl 键用左键单击图像中某点, 可将与该点相对应的HSL作为当前预览分色的参数, 参数将随点击部位的不同而改变, 选择云纹分色对话框中的确定选项, 即生成新层。

如当前无预览分色时, 比如, 一开始读入一24Bit的云纹图像, 按住Ctrl 键用左键单击图像中某点, 可创立预览分色。

操作步骤1. 打开一个24Bit的云纹图像, 放大至合适比例。

2. 选中本工具, 在按住Ctrl 键的同时用左键单击图像中的某色, 原窗口会自动拆分为两个等宽的窗口。

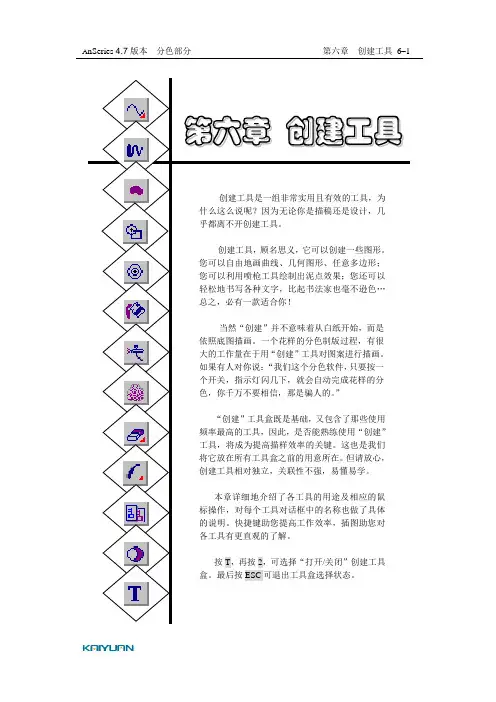

创建工具是一组非常实用且有效的工具，为什么这么说呢？因为无论你是描稿还是设计，几乎都离不开创建工具。

创建工具，顾名思义，它可以创建一些图形。

您可以自由地画曲线、几何图形、任意多边形；您可以利用喷枪工具绘制出泥点效果；您还可以轻松地书写各种文字，比起书法家也毫不逊色…总之，必有一款适合你！当然“创建”并不意味着从白纸开始，而是依照底图描画。

一个花样的分色制版过程，有很大的工作量在于用“创建”工具对图案进行描画。

如果有人对你说：“我们这个分色软件，只要按一个开关，指示灯闪几下，就会自动完成花样的分色，你千万不要相信，那是骗人的。

”“创建”工具盒既是基础，又包含了那些使用频率最高的工具，因此，是否能熟练使用“创建”工具，将成为提高描样效率的关键。

这也是我们将它放在所有工具盒之前的用意所在。

但请放心，创建工具相对独立，关联性不强，易懂易学。

本章详细地介绍了各工具的用途及相应的鼠标操作，对每个工具对话框中的名称也做了具体的说明。

快捷键助您提高工作效率，插图助您对各工具有更直观的了解。

按T，再按2，可选择“打开/关闭”创建工具盒。

最后按ESC可退出工具盒选择状态。

曲线本工具能用前景色画出一系列曲线、虚线或点串。

主要用于描绘细茎、包茎等等宽线条型的图案元素。

曲线是一种由无数的象素点组成的，连续变化的轨迹。

根据参数的不同，生成的对象各不相同。

在曲线图标上单击左键，选择本工具。

对话框参数说明本工具参数对话框见图6.1a。

图6.1a曲线的类型贝塞尔曲线、B样条、折线、跟踪曲线。

闭合曲线的起点与终点是否自动闭合。

段数仅用于贝塞尔曲线。

选中本项后，当橡皮线拉到指定段数的最后一段时，橡皮线会自动消失形成曲线。

起始仅用于贝塞尔曲线，表示以曲线的第几段开始作为下一段曲线的起点。

连线在画虚线、点串、点划线、双点划线时，点之间是否用背景色连线。

头尾连线头尾的宽度值。

填充当“填充”浮动页中的填充选项有效时，在色组浮动页中选入前景色和背景色，用本工具在画线的同时可直接用背景色填充封闭曲线所围的区域。

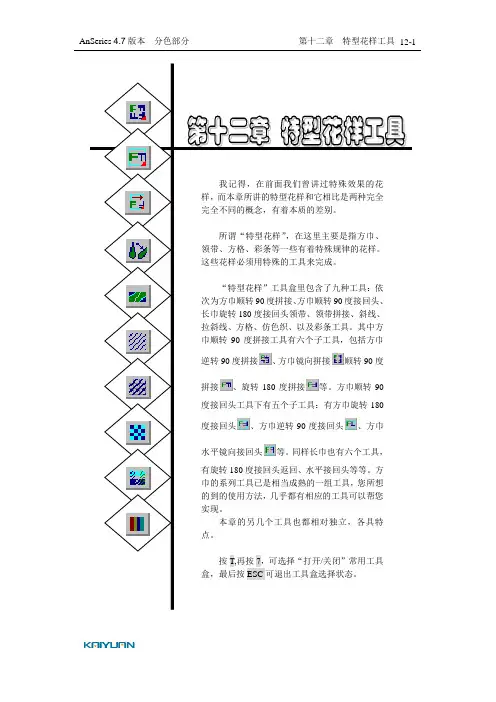

度拼接、方巾镜向拼接顺转拼接、旋转度拼接等。

方巾顺转度接回头、方巾逆转度接回头、方巾水平镜向接回头等。

对于方巾的系列工具来说，有这样一个共同的特点：往往只需要画方巾的1/4或1/2，然后进行不同角度的旋转，拼接成整块方巾。

拼接和接回头的功能是相辅相成的。

通常，在方巾为1/4或1/2时，我们就应该将没有经过处理的回头部分拼接完整，就需要使用接回头工具。

此时，按SHIFT+INSERT显示方巾的接回头部分，无阴影部分为有效区，阴影部分为无效区。

在此基础上，可根据实际的需要，进行各种方巾的拼接操作。

值得注意的是，需接回头的部分必须为正方形，而拼接的有些功能也适用于长巾的操作。

方巾顺转90度拼接本工具用于1/4的方巾顺转90度的规则拼接，从图标上就可以看出方巾旋转的方向。

在方巾顺转90度拼接图标上单击左键，使用本工具。

图例图12.1a是方巾的1/4，图12.1b是用方巾顺转90度拼接工具操作后的效果。

图12.1a 图12.1b本命令用于1/4的方巾逆转90度的规则拼接，从图标上就可以看出方巾旋转的方向。

在方巾逆转90度拼接图标上单击左键，使用本工具。

图例图12.2a是方巾的1/4，图12.2b是用方巾逆转90度拼接工具操作后的效果。

图12.2a 图12.2b方巾镜像拼接本命令用于1/4的方巾镜像的规则拼接，从图标上就可以看出方巾旋转的方向。

在方巾镜像拼接图标上单击左键，使用本工具。

图例图12.3a用方巾镜像拼接工具操作后的效果，如图12.3b所示。

图12.3a 图12.3b本命令用于1/4方巾顺转90度的规则拼接。

顺转90度拼接后组成了方巾1/2的效果。

在顺转90度拼接图标上单击左键，使用本工具，本工具仅限于方巾操作。

图例图12.4a用方巾镜像拼接工具操作后的效果，如图12.4b所示。

图12.4a 图12.4b本命令用于1/2方巾旋转180度的规则拼接。

在旋转180度拼接图标上单击左键，使用本工具。

图例图12.5a用旋转180度拼接工具操作后的效果，如图12.5b所示。

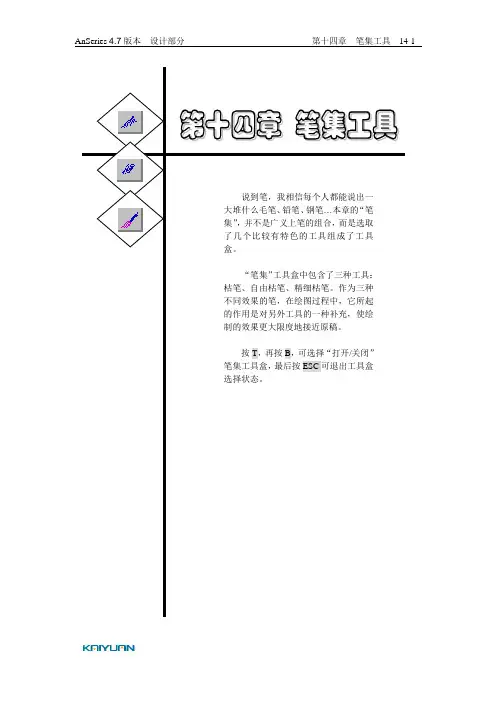

枯笔
本工具用于描绘具有枯笔效果的图案。

在枯笔图标上单击左键，选择本工具。

对话框参数说明
本工具参数对话框见图14.1a。

图14.1a
最小
最小点的大小。

密度
点子的密度。

压力笔
选中本项后，用压力笔来描绘具有枯笔效果的图案，枯笔的效果将会更明显。

图例
图14.1b是用本工具编辑笔宽和密度后用压力笔画的梅花树干的效果。

图14.1b
自由枯笔
本工具用于描绘具有枯笔效果的图案。

在自由枯笔图标上单击左键，选择本工具。

对话框参数说明
本工具参数对话框见图14.2a。

图14.2a
最小
最小点的大小。

密度
点子的疏密程度。

压力笔
选中自由枯笔工具后，需用压力笔来描绘具有枯笔效果的图案，压力越大，密度和宽度也越大。

图例
图14.2b是用本工具编辑笔宽和密度后，用油画笔工具操作后的效果。

图14.2b
精细枯笔
本工具用于描绘具有枯笔效果的图案。

在精细枯笔图标上单击左键，选择本工具。

对话框参数说明
本工具参数对话框见图14.3a和图14.3b。

图14.3a 图14.3b
笔宽
用于调节粉笔、枯笔、油画笔的笔宽。

密度
用于调节粉笔、枯笔、油画笔点子的密度。

压力笔
选中本项后用“数字化仪”操作，不同的力度会得到不同的枯笔效果。

图例
图14.3b是用本工具编辑笔宽和密度后用压力笔画的玫瑰花的效果。

图14.3b。

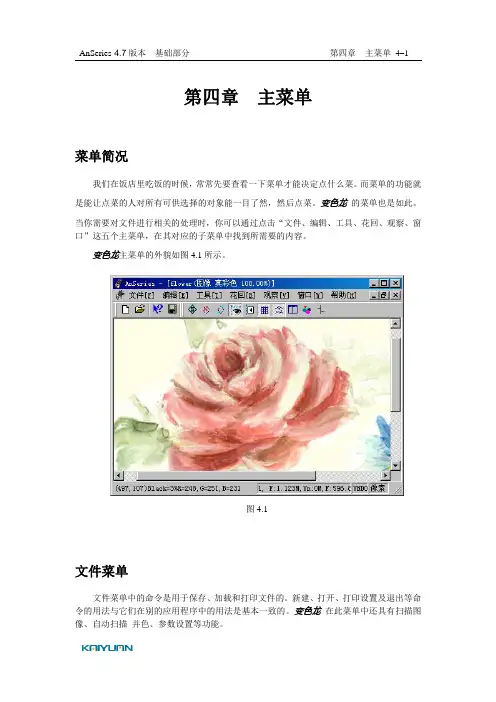

第四章主菜单菜单简况我们在饭店里吃饭的时候，常常先要查看一下菜单才能决定点什么菜。

而菜单的功能就是能让点菜的人对所有可供选择的对象能一目了然，然后点菜。

变色龙的菜单也是如此。

当你需要对文件进行相关的处理时，你可以通过点击“文件、编辑、工具、花回、观察、窗口”这五个主菜单，在其对应的子菜单中找到所需要的内容。

变色龙主菜单的外貌如图4.1所示。

图4.1文件菜单文件菜单中的命令是用于保存、加载和打印文件的。

新建、打开、打印设置及退出等命令的用法与它们在别的应用程序中的用法是基本一致的。

变色龙在此菜单中还具有扫描图像、自动扫描_并色、参数设置等功能。

文件菜单的选项如图4.2所示。

图4.2新建用于新建一个图像/文件。

在“新建”上单击左单或按Ctrl+N ，都能得到图4.2a 。

图4.2a打开用于打开一个图像/文件。

在“打开”上单击左键、按Ctrl+O 、按F3、在屏幕上双击左键，都能得到图4.2b 的界面。

图4.2b关闭用于关闭一个图像/文件。

在文件菜单上选择“关闭”，也可按Ctrl+F4。

快速保存本项暂缺。

保存用于保存一个图像/文件。

新建的文件第一次保存时，弹出的是“另存为”的对话框见（图4.2c），文件修改后再次保存时，不再出现对话框，自动保存到相同的文件中。

在文件菜单上选择“保存”或直接按CTRL+S。

图4.2c另存为用于将当前图像/文件另保存其他的格式的图像/文件。

打印用于打印当前的图像/文件。

打印预示用于预示当前的图像/文件的打印效果。

打印设置用于设置当前的图像/文件的打印方式：适应图像/适应纸张。

适应图像：打印时，不管纸张有多大，打印的图像和实际图像的大小保持一致。

适应纸张：打印时，不管图像有多大，所有的图像都打印在一张纸上。

扫描图像用于将外来的稿子通过扫描仪扫描到电脑，并存为图像格式的文件。

输出设备类型本项包含二级菜单：激光照排、圆网喷蜡、平网喷蜡。

激光照排点击“激光照排（MM）”面板（见图4.2d）。

AnSeries 4.7版本基础部分前言0–1前言各位尊敬的新老用户，感谢您使用我们的AnSeries4.7。

自从在2001年推出AnSeries4.6版本后，我们就致力于一个全新的版本的开发，两年来，我们不断探索新功能，认真对待用户的每个意见和建议，直至我们的AnSeries4.7新鲜出炉。

秉承AnSeries的一贯风格，软件在界面上看几乎没有多大的改变，这也使我们的老用户毫不费力就能完成新老版本的过渡。

也许用户会问：“那到底改变了什么呢？有什么吸引人的功能呢？”别急，让我一一告诉你。

首先，AnSeries4.7加强了设计方面的功能，网格、贴面、配色、陶瓷印花······多个功能不一，各具特点的设计工具，使我们软件的使用不仅仅停留在分色上，使用的领域不断扩大，含盖了印染、服装、陶瓷、装饰设计等新领域。

其次，在分色方面的功能也不容小觑，实现了绘图工具的全矢量化，文字可按一定的轨迹进行变换，增加了四分色、图像光滑等功能，在扩点上，增加了菱形扩点和扩点的去勾功能，完全替代繁杂的人工修描。

AnSeries4.7另一个重要特点是，它不仅仅是一个软件，而是一个软件的套装，它整合了激光照排打印、平网喷蜡打印、圆网喷蜡打印功能于AnSeries4.7中，将替代蓝飞灵和AnJet。

总之，AnSeries4.7的新功能还有很多，在后面还有详细的介绍，在这里就不一一复述了，作为我们新开发的软件，非常希望得到的还是用户的认可，希望您能一往既如地支持我们。

软件的名字与版本AnSeries是本软件的英文名，它的中文名是变色龙。

在本手册中，对软件的称呼将交替使用AnSeries和变色龙，它们指的都是同一个软件。

AnSeries软件的最新版本是4.7，也是本手册所阐述的。

4.7的前一个版本是4.6，许多AnSeries的老用户当前所使用的是4.6版本，还有少部分用户可能仍在使用AnSeries 4.5版甚至3.7版。

，模糊工具的下拉菜单中还有自定义模糊工具。

手指本工具只适应灰度稿和真彩稿的操作，通过使用手指，可对图像中的某些区域进行柔和边界着色。

在手指图标上单击左键，选择本工具。

鼠标操作1.按K键，可以切换光标。

2.单击右键，改变光标形状。

3.按右键拖动鼠标，可调整光标大小。

4.自由移动鼠标，至图像中欲进行着色修改的区域。

5.按左键拖动鼠标，这时会对该区域进行柔和边界着色。

与本工具相关的其它项画笔页刷子可在画笔浮动页中选择，具体操作见“浮动页”章“画笔页”节。

风格页本工具操作时，会用到不透明度、间隙等参数，具体操作见“浮动页”章“风格页”节。

图例图7.1a用手指工具操作后的效果，如图7.1b所示。

图7.1a 图7.1b毛笔本工具只适应灰度稿和真彩稿的操作，通过使用毛笔，可以用来描绘具有云纹效果的图案。

在毛笔图标上单击左键，选择本工具。

对话框参数说明本工具参数对话框见图7.2a。

图7.2a压力笔若您的计算机连有“数字化仪”，那么只需在“压力笔”前打勾，就能用数字化笔随心所欲地描绘图案或书写文字了。

光标显示选中本项后可以显示光标。

鼠标操作1.按K键，可以切换光标。

2.单击右键，改变光标形状。

3.按右键拖动鼠标，可调整光标大小。

4.自由移动鼠标，至图像中欲进行着色修改的区域。

5.按左键拖动鼠标，在区域内描绘云纹的效果。

与本工具相关的其它项画笔页刷子可在画笔浮动页中选择，具体操作见“浮动页”章“画笔页”节。

风格页本工具操作时，会用到不透明度、间隙等参数，具体操作见“浮动页”章“风格页”节。

色组页本工具操作时，受前景色的影响。

具体操作见“浮动页”章“色组页”节。

快捷操作K 切换光标Ctrl 按住Ctrl键后，将背景色作为操作色。

D 按D键，选择是否显示底图。

SHIFT+D 按SHIFT+D键，选择是否显示当前层。

S 按S键可以切换云纹/网点的不同显示效果。

厨师推荐1.在原文件上新建1比特层，在该层上勾画色块后，用魔棒工具将色块选为区域。

单层配色本工具用于对单层的图像进行配色，并且只能对256色稿、灰度稿或色调稿进行配色。

用户可以方便地改变调色板中的每一种颜色，也可以迅速地浏览色库中所有颜色的实际使用效果，还可以建立和编辑自己的颜色库。

在单层配色图标上单击左键，选择本工具。

对话框参数说明本工具参数对话框见图16.1a 。

图16.1a P 1/4表示该文件共有四种配色方案，当前采用的配色方案为第一种。

在该项下面显示有四个调色板，分别与四分窗口时每个窗口当前所采用的配色方案相对应。

按Ctrl 键后用左键点击某色，即在该色上打叉，可以使选中色在配色时不实行配色操作。

在该色上双击左键后即可取消打叉。

新增用于增加调色板。

删除用于删除调色板。

随机点击本项后将随机产生配色方案。

将调色板中所有颜色按从前到后（或相反）顺序逐一错位换色。

点击“P 1/4”下面的本按钮后，可以在当前窗口中轮换使用调色板中的颜色进行配色。

点击“随机”下面的本按钮后，可以在当前窗口中以随机色进行配色。

点击“色库”下面的本按钮后，可以在当前窗口中轮换使用色库中的颜色进行配色。

色库用于把当前文件的配色方案存入色库，每一组最多可存入15种颜色。

详见“色库操作”工具。

鼠标操作Ctrl 在选项面板中显示的调色板上，按Ctrl 键后用左键点击某色，即在该色上打叉，可以使选中色在配色时不实行配色操作。

按Ctrl 键在该色上双击左键后即可取消打叉，在调色板上双击左键，可取消所有的打叉。

操作步骤以256色图像，“四分窗口”为例：1. 打开一个256色图像。

2. 右键单击选择“拆分窗口”，根据需要选择“四分窗口”。

（见图16.1b）3. 选中本工具，按“B”打开工具对话框。

4. 单击“新增”按钮，增加配色方案到4个，调整每个配色方案下的按钮，使它分别显示为P 1/4、P 2/4、P 3/4 、P 4/4。

5. 在该项下面显示有四个调色板，分别与四分窗口时每个窗口当前所采用的配色方案相应，选中其中一个调色板，点击“随机”或可以对调色板中的颜色进行调整。

圆网喷蜡打印模块包括了圆网喷蜡参数、内存发排、统计黑白比、保存文件、保存为BMP、读入发排、测试、JET-BMP和查看记录九个工具。

概述AnSeries软件套装中，有专门用于发排的软件模块，我们称它为“输出设备类型”。

“输出设备类型”中包括三种设备类型模块，“圆网喷蜡打印”是其中之一。

“圆网喷蜡打印”省去了制版的工序，它和杭州开源电脑技术有限公司生产的SX系列圆网喷蜡机等输出设备接驳，通过预先设置的端口来实现数据传递和通讯联系，直接在圆网上进行打印操作。

圆网喷蜡打印模块负责处理单色稿或灰度稿的圆网喷蜡发排。

将指定花样（一般为单个花回）按照设定的跳接方式、喷蜡幅面和实际的圆网大小、位置，进行连晒处理，同时根据工艺要求可以加入十字线、对花标记、色窗等，在界面上模拟打印的效果，在软件内部形成圆网喷蜡机所要求的格式的数据，最后把这些数据输出到数据卡，通过喷头的打印，在指定的圆网上用蜡点的形式打印到网上，使印染印前的工作节省了大量的人力物力。

安装了AnSeries软件的计算机必须同时配备SX系列圆网喷蜡机的发排卡，同时和喷蜡机相联接。

由于计算机的内存、主频将是影响发排速度的主要因素，内存的大小同时限制着发排文件的大小，我们建议在PIII677/256M以上的计算机上使用,操作系统为WIN95/WIN98。

圆网喷蜡参数在输出设备类型中对圆网喷蜡的设备参数进行设置后，我们需要创建拼版。

拼版是当前花样按指定接回头方式及长宽尺寸经形成新的花回组合，因为圆网的圆周有固定的尺寸，为保证花回的连续性，因此我们将花回进行连晒的时候，必须保证回头的高能被圆网的圆周整除，也就是说，拼版的高必须是整数个花回。

对话框参数说明本工具参数对话框见图：图20.2a拼版属性拼版的一些大小、回头等最基本的参数，包括图像大小、图像扩边、回头方式、跳接比率等内容，在花回内双击鼠标左键，可以打开拼版属性对话框。

图像大小选中的拼版在连晒后的大小，圆网的高是固定的，连晒时注意在高的尺寸内摆入整数个花回。

创建辅助线本工具用于创建辅助线。

多用于方巾、几何等一些需要进行复制、镜向操作的图案，它可以使描绘或贴图时更为精确。

在创建辅助线图标上单击左键，选择本工具。

对话框参数说明本工具参数对话框见图13.1a、图13.1b图13.1a 图13.1b水平线创建水平的辅助线。

垂直线创建垂直的辅助线。

斜线创建任意角度的辅助线。

描述方式一个点/角度、两个点，用于定位当前辅助线方式。

移动在改变坐标或角度，移动选择的辅助线到新坐标或角度对应的位置。

清除清除某条选中的辅助线。

清除全部清除所有辅助线。

鼠标操作1. 自由移动鼠标到花样窗口数据区内单击鼠标，即形成一条兰蓝色的虚线，这就是您所创建的辅助线。

2. 按右键，可以切换不同的辅助线功能：水平、垂直、斜线。

3. 创建斜线辅助线时，用左键在花样窗口数据区内单击，按左键拖动鼠标，起点与笔端之间会出现一条橡皮线，松开左键，这时图像中出现一条与橡皮线走势一致的蓝色虚线。

4. 按Ctrl操作，同删除辅助线。

图例图13.1b是用创建辅助线工具画的辅助线。

图13.1b快捷操作 L 创建整个花回边框的辅助线。

；创建整个花回的水平、垂直中心线。

删除辅助线本工具用于删除辅助线。

在删除辅助线图标上单击左键，选择本工具。

鼠标操作1.自由移动鼠标到辅助线所在位置。

2.在辅助线上，单击左键，可删除该辅助线。

3.按左键拖动鼠标，屏幕上会出现一个橡皮矩形框。

4.松开左键，可删除橡皮矩形框中包含的所有辅助线。

创建垂直平分线本工具主要用于创建垂直平分线。

在创建垂直平分线图标上单击左键，选择本工具。

对话框参数说明本工具参数对话框见图13.2a。

图13.2a平分线个数垂直平分线的根数。

角平分线按指定的数量平分两条交叉辅助线的夹角。

鼠标操作1. 自由移动鼠标到图像中的选定的对象上。

2. 单击左键，起点与笔端之间有一条橡皮线，单击左键，确定终点。

3.这时对象上出现一条垂直平分于橡皮线的虚线，这就是您所创建的垂直平分线。

AnSeries 4.7版本 基础部分第二章 全局界面操作2–1第二章 全局界面操作如图2.1所示，变色龙 的窗口是遵循Windows 的规则的。

您可以象在大多数Windows 的应用程序中一样对这个窗口进行滚动、缩放、重定大小和关闭。

您可以在标题条中通过按左键拖动鼠标来移动窗口。

在窗口的标题条中是文档的文件名，您在标题条中单击右键可以打开或关闭接回头方式或选择是否限制窗口大小。

在此窗口的左下角是告诉用户怎样获取帮助信息。

图2.12–2第二章全局界面操作AnSeries 4.7版本基础部分打开一个花样为了便于您掌握全局界面的操作，首先应该学会打开花样的操作过程，文件flower.apf 是软件自带花样的其中一个，以它为例来打开：1.自由移动鼠标到菜单文件栏，在“打开”上单击左键，屏幕会马上弹出打开文件的对话框，一般情况下，您可在AnSeires\bitmap目录中找到flower.apf，如图2.2a所示。

图2.2a2.自由移动鼠标到flower.apf文件名上，双击左键或是自由移动鼠标到“打开”上并单击左键，都可以打开flower.apf文件。

这时您就会看到和图2.2b一样的界面了。

注意：1)AnSeries目录指的是软件的安装目录，如果您的软件安装在其它目录，可以到该目录下的bitmap文件夹中找到flower.apf。

2)按Ctrl+O、按F3、在工具图标上单击左键，或是在屏幕上用鼠标双击，屏幕都会弹出如图2.2a。

AnSeries 4.7版本基础部分第二章全局界面操作2–3图2.2b鼠标的基本操作自由移动不对鼠标作任何的按键操作，自由移动鼠标。

单击按下鼠标的一个按键，并立即抬起。

按键拖动按下一个鼠标键的同时移动鼠标。

双击连续两次快速按下鼠标的一个按键，并立即抬起。

在看完了鼠标的几种操作后，现在请您亲自用左手按住空格键，并将鼠标自由移动至图像中间，练习上述各种操作。

鼠标的按键功能左键开始操作如工具中的着色，按对话框的确定键等。
