路基路面工程第二章全解
- 格式:ppt
- 大小:1.86 MB
- 文档页数:78

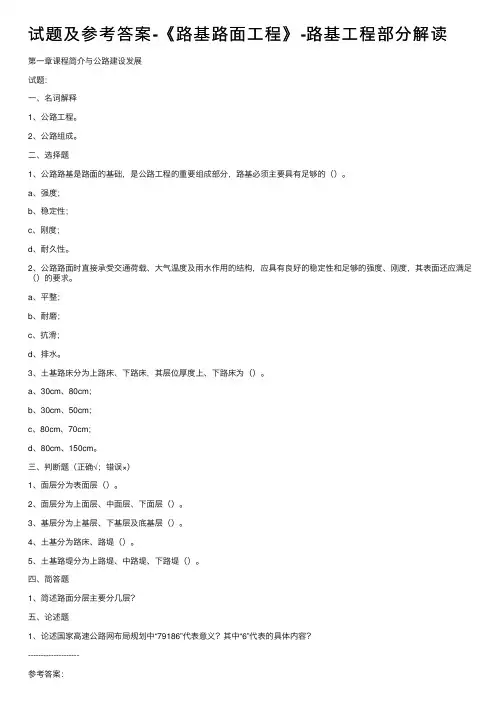

试题及参考答案-《路基路⾯⼯程》-路基⼯程部分解读第⼀章课程简介与公路建设发展试题:⼀、名词解释1、公路⼯程。
2、公路组成。
⼆、选择题1、公路路基是路⾯的基础,是公路⼯程的重要组成部分,路基必须主要具有⾜够的()。
a、强度;b、稳定性;c、刚度;d、耐久性。
2、公路路⾯时直接承受交通荷载、⼤⽓温度及⾬⽔作⽤的结构,应具有良好的稳定性和⾜够的强度、刚度,其表⾯还应满⾜()的要求。
a、平整;b、耐磨;c、抗滑;d、排⽔。
3、⼟基路床分为上路床、下路床,其层位厚度上、下路床为()。
a、30cm、80cm;b、30cm、50cm;c、80cm、70cm;d、80cm、150cm。
三、判断题(正确√;错误×)1、⾯层分为表⾯层()。
2、⾯层分为上⾯层、中⾯层、下⾯层()。
3、基层分为上基层、下基层及底基层()。
4、⼟基分为路床、路堤()。
5、⼟基路堤分为上路堤、中路堤、下路堤()。
四、简答题1、简述路⾯分层主要分⼏层?五、论述题1、论述国家⾼速公路⽹布局规划中“79186”代表意义?其中“6”代表的具体内容?--------------------参考答案:1、公路⼯程是道路⼯程的⼀个⽅⾯,它和城市道路⼯程、机场⼯程以及其它的专⽤公路等同属于道路⼯程的不同分⽀。
2、公路由路基路⾯体、边坡及防护、排⽔系统、防撞栏栅、交通标志标线及控制管理设备、通讯缆线、桥梁隧道等组成。
⼆、选择题1、abd;2、acd;3、b。
三、判断题(正确√;错误×)1、×;2、√;3、√;4、√;5、×。
四、简答题1、⾯层、基层、底基层、路基(含垫层)。
五、论述题1、“79186”中的“7”代表的是以北京为中⼼的7放射线,“9”代表的是南北纵(经线),“18”代表的是东西横线(纬线),“6”代表的是地区环线。
“6”代表的是沈阳环线、杭州湾环线、成都环线、台湾环线、珠江三⾓洲环线和海南环线。
第⼆章总论试题:⼀、名词解释1、公路⾃然区划中⼀级区划。

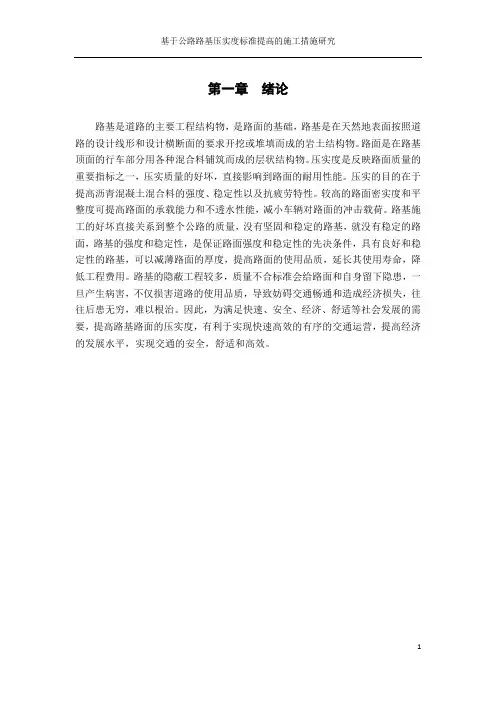

第一章绪论路基是道路的主要工程结构物,是路面的基础,路基是在天然地表面按照道路的设计线形和设计横断面的要求开挖或堆填而成的岩土结构物。
路面是在路基顶面的行车部分用各种混合料铺筑而成的层状结构物。
压实度是反映路面质量的重要指标之一,压实质量的好坏,直接影响到路面的耐用性能。
压实的目的在于提高沥青混凝土混合料的强度、稳定性以及抗疲劳特性。
较高的路面密实度和平整度可提高路面的承载能力和不透水性能,减小车辆对路面的冲击载荷。
路基施工的好坏直接关系到整个公路的质量,没有坚固和稳定的路基,就没有稳定的路面,路基的强度和稳定性,是保证路面强度和稳定性的先决条件,具有良好和稳定性的路基,可以减薄路面的厚度,提高路面的使用品质,延长其使用寿命,降低工程费用。
路基的隐蔽工程较多,质量不合标准会给路面和自身留下隐患,一旦产生病害,不仅损害道路的使用品质,导致妨碍交通畅通和造成经济损失,往往后患无穷,难以根治。
因此,为满足快速、安全、经济、舒适等社会发展的需要,提高路基路面的压实度,有利于实现快速高效的有序的交通运营,提高经济的发展水平,实现交通的安全,舒适和高效。
第二章路基路面基压实度的重要性2.1 路基压实度与路面强度的关系路面的建筑费用一般要占公路总投资的30%--50%,甚至更多。
故路面一般作得很薄,因此路面强度主要依仗路基强度,而路基强度是由路基的压实度决定的。
实践证明,当砂砾土的压实度为100%时,其强度为100,而当压实度为98%时,其强度则降到74,当压实度为95时,其强度就只有43了。
2.2路基压实度与路面稳定性的关系路面的压实度愈小,土粒间的空隙就愈大,雨水越容易渗透到土中,当然在土中存留的水份也就越多,土的强度也就越低。
在荷载作用下,路面就会发生车辙,沉陷等变形。
路基的压实度越小,所产生的车辙等变形就越大。
在公路上经常看到,路面上车辙和大波浪形变很严重,虽然引起这些形变的原因很复杂,但路基压实度不足往往是其主要原因。

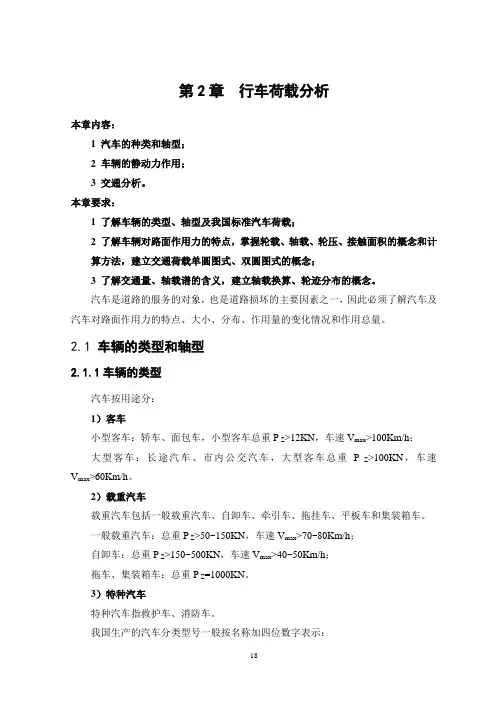

第2章行车荷载分析本章内容:1 汽车的种类和轴型;2 车辆的静动力作用;3 交通分析。
本章要求:1 了解车辆的类型、轴型及我国标准汽车荷载;2 了解车辆对路面作用力的特点,掌握轮载、轴载、轮压、接触面积的概念和计算方法,建立交通荷载单圆图式、双圆图式的概念;3 了解交通量、轴载谱的含义,建立轴载换算、轮迹分布的概念。
汽车是道路的服务的对象,也是道路损坏的主要因素之一,因此必须了解汽车及汽车对路面作用力的特点、大小、分布、作用量的变化情况和作用总量。
2.1 车辆的类型和轴型2.1.1车辆的类型汽车按用途分:1)客车小型客车:轿车、面包车,小型客车总重P Z>12KN,车速V max>100Km/h;大型客车:长途汽车、市内公交汽车,大型客车总重P Z>100KN,车速V max>60Km/h。
2)载重汽车载重汽车包括一般载重汽车、自卸车、牵引车、拖挂车、平板车和集装箱车。
一般载重汽车:总重P Z>50~150KN,车速V max>70~80Km/h;自卸车:总重P Z>150~500KN,车速V max>40~50Km/h;拖车、集装箱车:总重P Z=1000KN。
3)特种汽车特种汽车指救护车、消防车。
我国生产的汽车分类型号一般按名称加四位数字表示:⑴车辆的名称用汉语拼音表示;如CA- 表示解放牌汽车、EQ-表示东风牌汽车、BJ-表示北京牌汽车。
⑵第一位数字表示车辆的类型,用0~9表示。
0-三轮车、1-载重车、2-越野车、3-自卸车、4、5-特种车、6-大客车、7-小客车、8-挂车、9-半挂车及长货车。
⑶第二、三位数字为主参数代号,载重、越野、自卸、牵引、专用和半挂车的主参数代号为车辆的总质量(kg),客车与半挂客车主参数代号为车辆长度(m),轿车主参数代号为发动机排量(L)。
⑷第四位数字为产品序号。
例如:CA-1091 表示第一汽车厂生产的解放牌载重汽车,总质量9吨,为第二代产品;TJ-6481 表示天津汽车厂生产的客车,长度4.8m,为第二代产品;CA-7220 表示第一汽车制造厂生产红旗牌轿车,发动机排量2.2L,为第一代产品。
《路基路面工程》讲义湖南城市学院土木工程学院道路教研室目录第一章总论§1.1道路工程发展概况§1.2 路基路面工程的特点§1.3 影响路基路面稳定的因素§1.4 路基土的分类§1.5 公路自然区划§1.6 路基水温状况及干湿类型§1.7 路面结构及层位功能§1.8 路面的等级与分类第二章行车荷载环境因素材料的力学性质第二章行车荷载环境因素材料的力学性质§2.1行车荷载§2.2环境因素影响§2.3土基的力学强度特性§2.4 土基的承载能力§2.5 路基的变形、破坏及防治(自学)§2.6 路面材料的力学强度特性§2-7 路面材料的累积变形与疲劳特性第三章一般路基设计第三章一般路基设计§3.1 路基的类型与构造§3.2 路堤设计§3.3 路堑设计§3-4 填挖结合路基设计第四章路基边稳定性分析性设计§4.1 边坡稳定性分析原理与方法§4.2 陡坡路堤稳定性§4.3 浸水路堤稳定性第五章路基的防护与加固第一章总论§1.1道路工程发展概况早在4000多年前,中国已有了车和行车的路。
商代开始有驿道传送,西周开创了以都市为中心的道路体系,还建立了比较完善的道路管理制度,以后的西汉、唐代、宋、元、明、清各代,道路交通又有发展。
清末,在原有驿道上修建了一些很简陋的公路,中华民国初期,公路有了初步发展。
建国以来,我国公路交通事业得到了迅速发展。
自80年代中期开始,中国大陆开始兴建高速公路。
高速公路的建设和使用,为汽车快速、高效、安全舒适地运行提供了良好的条件,标志着我国的公路运输事业和科学技术水平进入了一个崭新的时代。
路基路面直接承受行驶车辆的作用,是道路工程的重要组成部分。
它主要研究公路,城市道路和机场跑道路基路面的合理结构、设计原理、设计方法、材料性能要求以及施工养护、维修和管理技术等。
路基路面工程第一章路基路面工程总论第一节公路组成部分及路基路面工程的特点1路面构成——面层、垫层、基层,包裹面层、垫层、基层的为路槽,路槽底面或路床顶面向下30cm 为上路床,再向下50cm为下路床,再向下70cm为上路堤,再向下为下路堤。
2路基——土质、石质结构物,土石混填3路面概念——路基表面(位置)上用不同材料或混合料(构成)分层铺筑成的供汽车行驶的一种层状结构物4路面功能- ---保护路基、承担车辆荷载。
5路基特点——工程量大、耗费劳动力多、投资大、对施工期限影响大6路面特点——耐久性差第二节对路基路面的要求及影响路基稳定的因素1对路基路面的要求❶承载能力——结构承载能力包括两个方面——强度、刚度❷稳定性——水、温、力学稳定性即水稳定性,高温及低温稳定性❸耐久性❹表面平整度(舒适性)❺表面抗滑性能(安全性)❻抗渗透性(使用寿命)❼低噪声、低扬尘(环境)路基路面共有的1、2、3 ,主要针对路面的4、5、6、7 ——(简答或填空)2影响路基路面稳定的因素❶地理条件❷地质条件❸气候条件❹水温水文地质条件❺土的类别第二章路基强度与稳定性第一节公路自然区划1公路自然区划原则❶道路工程特征相似原则——在同一区划内同样自然因素下筑路具有相似性❷地表气候区划差异性原则❸自然气候因素既有综合又有主导的原则2公路自然区划分一级自然区1一级自然区——全国分为冻土、湿润、干湿过度、湿热、潮暖、干旱、高寒七个大区❶1区北部多年冻土区❷2区东部湿润季冻区❸3区黄土高原干湿过度区❹4区东南湿热区❺5区西南潮暖区❻6区西北干旱区❼7区青藏高寒区2二级自然区——在一级自然区基础上按潮湿系数将耳机划分为33个和19个二级副区3三级自然区——若干个第二节路基的水温状况与干湿类型1 路基中水的来源——❶大气降水❷地面水❸地下水❹毛细水——路基下的地下水通过毛细作用上升到路基。
❺水蒸气凝结水——在土的孔隙中流动的水蒸气遇冷凝结成水。
《路面工程》讲义第一章路面工程总论本章的主要内容:1.国内、外路面工程发展概况;2.路面的功能及对路面的要求;3.路面结构设计的原理、任务与内容, 设计理论与方法。
本章的重点:路面的基本要求;路面结构构造、层次划分与作用;路面技术等级与类型。
1-1路面发展概况及对路面的基本要求一.路面的发展概况古代:砂石、条石、块石和石板铺筑的路面建国初期:大部分为砂石路面,沥青或水泥路面全国仅315km;20世纪60年代:广泛采用泥结碎石、级配碎(砾)石路面,在北方,由于石油的开采,逐渐采用沥青路面;20世纪80年代:广泛采用沥青路面;20世纪90年代:大量采用水泥混凝土路面;21世纪:黑白并举,并采用复合式路面、新型路面结构;二、路面学科的范围:1、路面结构组合与设计方法;2、路面材料性能及施工方法;3、路面工程试验检测;路面工程养护、维修和管理三、路面及其功能1.路面:用各种材料铺筑在路基上供车辆行驶的层状构造物。
2.功能:①保护路基,并反映了道路的使用品质;②直接承受行车荷载和大气的破坏作用四、对路面的要求1.强度和刚度2.稳定性3.表面平整度4.表面抗滑性5.耐久性 6.少尘性1-2路面的构造一.路面断面形式路面横断面的形式随道路等级的不同,通常分为槽式横断面和全铺式横段面。
1.槽式横断面:在路基上按路面行车道及硬路肩设计宽度开挖路槽,保留土路肩,形成浅槽,再槽内铺筑路面。
2.全铺式横断面:在路基全部宽度内都铺筑路面。
在盛产石料或路基较窄的砂石路面上采用。
(a)槽式( b)全铺式1.路面;2.土路肩;3.路基;4.路缘石(侧石);5.加固路肩图1-1 路面横断面形式二.路拱及路拱横坡度1.路拱:为保证路面上雨水及时排出,减少雨水对路面的浸润和渗透而减弱路面结构强度,路面表面应做成中间高两边低的形状,称路拱。
2.路拱形式:①直线形路拱(双边直线中间插入圆弧)——在路拱两侧采用倾斜直线,在中间插入一段圆曲线,圆曲线长约为路面宽度的1/3,但不得超过3m,圆曲线半径不得小于50m。
路基路面工程重点复习(第六版)其中★:必须掌握,▲:必须了解,其他未标注的是老师勾选的重点。
第一章概论1.路基路面的工程特点主要包括哪几个方面?路基和路面是道路的主要工程结构物:①路基是在天然地表面按照道路的设计线性(位置)和设计横断面(几何尺寸)要求开挖或堆填而成的岩土结构物;②路面是在路基顶面用各种混合料铺筑而成的层状结构物。
路基和路面工程是道路工程的主要组成部分,其特点是:(1)路基工程的土方量很大,而路面结构在道路造价中所占比重很大;(2)路基与路面工程是一项线性工程,公路沿线地形起伏、地质、地貌、气象特征多变,造成了路基与路面工程复杂多变的特点。
2.路基路面的性能要求包括哪几个方面?(1)承载能力:路基路面结构承受荷载的能力;(2)稳定性:在降水、高温、低温等环境作用下仍能保持其原有特性的能力;(3)耐久性:在车辆荷载的反复作用与大气水温周期性的重复作用下的性能变化特性;(4)表面平整度:路面表面纵向凹凸量的偏差值;(5)路面抗滑性:路面表面抗滑能力的大小。
3.为什么要特别重视路基的稳定性?路基稳定性受哪些因素影响?(1)处于不稳定的路基结构会导致路基失稳,从而引发滑坡或坍塌等病害出现。
(2)路基稳定性受地理条件、地质条件、气候条件、水文和水文地质条件、土的类别等因素的影响。
4.路面结构为什么要进行分层设计?水泥混凝土路面和沥青混凝土路面如何分层设计?(1)行车荷载和自然因素对路面的影响 ,随深度的增加而逐渐变化。
因此 ,对路面材料的强度、抗变形能力和稳定性的要求也随深度的增加而逐渐变化。
通过沥青路面结构应力计算结果可以发现 ,荷载作用下垂直应力z ,随着深度的增加而变小,水平拉应力r 一般为表面受压和底面受拉 ,剪切应力zr 先增加后减小。
为适应这一特点,路面结构通常是分层铺筑。
(2)按照使用要求、受力状况、土基支承条件和自然因素影响程度的不同进行分层,通常按照各个层位功能的不同,划分为三个层次,即面层、基层和路基(垫层)。
路基路面工程授课教案第一章:路基路面工程概述1.1 课程介绍理解路基路面工程的基本概念掌握路基路面工程的基本组成和构造了解路基路面工程的重要性和应用范围1.2 教学内容路基路面工程的定义和作用路基路面工程的组成结构路基路面工程的特点和分类路基路面工程的应用实例1.3 教学目标了解路基路面工程的基本概念和组成掌握路基路面工程的构造和特点能够分析路基路面工程的应用实例1.4 教学方法讲授法:讲解路基路面工程的基本概念和组成结构案例分析法:分析实际应用实例,理解路基路面工程的特点和作用1.5 教学评估课堂问答:检查学生对路基路面工程基本概念的理解案例分析报告:评估学生对路基路面工程应用实例的分析能力第二章:路基工程设计2.1 课程介绍掌握路基工程设计的基本原理和方法了解路基工程设计的要求和标准熟悉路基工程设计的流程和步骤2.2 教学内容路基工程设计的依据和原则路基工程设计的步骤和流程路基工程设计的方法和技巧路基工程设计的注意事项2.3 教学目标掌握路基工程设计的基本原理和方法了解路基工程设计的要求和标准熟悉路基工程设计的流程和步骤2.4 教学方法讲授法:讲解路基工程设计的基本原理和方法案例分析法:分析实际设计案例,理解路基工程设计的步骤和流程2.5 教学评估课堂问答:检查学生对路基工程设计原理和方法的理解设计练习:评估学生对路基工程设计流程和步骤的掌握程度第三章:路面工程设计3.1 课程介绍掌握路面工程设计的基本原理和方法了解路面工程设计的要求和标准熟悉路面工程设计的流程和步骤3.2 教学内容路面工程设计的依据和原则路面工程设计的步骤和流程路面工程设计的方法和技巧路面工程设计的注意事项3.3 教学目标掌握路面工程设计的基本原理和方法了解路面工程设计的要求和标准熟悉路面工程设计的流程和步骤3.4 教学方法讲授法:讲解路面工程设计的基本原理和方法案例分析法:分析实际设计案例,理解路面工程设计的步骤和流程3.5 教学评估课堂问答:检查学生对路面工程设计原理和方法的理解设计练习:评估学生对路面工程设计流程和步骤的掌握程度第四章:路基路面材料4.1 课程介绍理解路基路面材料的分类和特性掌握路基路面材料的选用原则和标准熟悉路基路面材料的性能和应用4.2 教学内容路基路面材料的分类和特性路基路面材料的选用原则和标准路基路面材料的性能和应用路基路面材料的最新发展动态4.3 教学目标理解路基路面材料的分类和特性掌握路基路面材料的选用原则和标准熟悉路基路面材料的性能和应用4.4 教学方法讲授法:讲解路基路面材料的分类和特性案例分析法:分析实际应用实例,理解路基路面材料的性能和应用4.5 教学评估课堂问答:检查学生对路基路面材料分类和特性的理解材料选择练习:评估学生对路基路面材料选用原则和标准的掌握程度第五章:路基路面施工技术5.1 课程介绍掌握路基路面施工的基本技术和方法了解路基路面施工的要求和标准熟悉路基路面施工的流程和步骤5.2 教学内容路基路面施工的准备工作和要求路基路面施工的基本技术和方法路基路面施工的流程和步骤路基路面施工的注意事项5.3 教学目标掌握路基路面施工的基本技术和方法了解路基路面施工的要求和标准熟悉路基第六章:路基路面工程质量控制6.1 课程介绍理解路基路面工程质量控制的重要性掌握路基路面工程质量控制的基本原理和方法熟悉路基路面工程质量控制的标准和规范6.2 教学内容路基路面工程质量控制的概念和意义路基路面工程质量控制的基本原理和方法路基路面工程质量控制的标准和规范路基路面工程质量控制的具体要求和流程6.3 教学目标理解路基路面工程质量控制的重要性掌握路基路面工程质量控制的基本原理和方法熟悉路基路面工程质量控制的标准和规范6.4 教学方法讲授法:讲解路基路面工程质量控制的概念和意义案例分析法:分析实际质量控制案例,理解路基路面工程质量控制的具体要求和流程6.5 教学评估课堂问答:检查学生对路基路面工程质量控制概念的理解质量控制练习:评估学生对路基路面工程质量控制方法和流程的掌握程度第七章:路基路面工程的维护与养护7.1 课程介绍理解路基路面工程的维护与养护的重要性掌握路基路面工程维护与养护的基本原理和方法熟悉路基路面工程维护与养护的流程和步骤7.2 教学内容路基路面工程维护与养护的概念和意义路基路面工程维护与养护的基本原理和方法路基路面工程维护与养护的流程和步骤路基路面工程维护与养护的注意事项7.3 教学目标理解路基路面工程的维护与养护的重要性掌握路基路面工程维护与养护的基本原理和方法熟悉路基路面工程维护与养护的流程和步骤7.4 教学方法讲授法:讲解路基路面工程维护与养护的概念和意义案例分析法:分析实际维护与养护案例,理解路基路面工程维护与养护的具体要求和流程7.5 教学评估课堂问答:检查学生对路基路面工程维护与养护概念的理解维护与养护练习:评估学生对路基路面工程维护与养护方法和流程的掌握程度第八章:路基路面工程的可持续发展8.1 课程介绍理解路基路面工程可持续发展的意义掌握路基路面工程可持续发展的基本原则和方法熟悉路基路面工程可持续发展的发展趋势和应用8.2 教学内容路基路面工程可持续发展的概念和意义路基路面工程可持续发展的基本原则和方法路基路面工程可持续发展的发展趋势和应用路基路面工程可持续发展面临的挑战和应对策略8.3 教学目标理解路基路面工程可持续发展的意义掌握路基路面工程可持续发展的基本原则和方法熟悉路基路面工程可持续发展的发展趋势和应用8.4 教学方法讲授法:讲解路基路面工程可持续发展的概念和意义案例分析法:分析实际可持续发展案例,理解路基路面工程可持续发展具体要求和流程8.5 教学评估课堂问答:检查学生对路基路面工程可持续发展概念的理解可持续发展练习:评估学生对路基路面工程可持续发展方法和流程的掌握程度第九章:路基路面工程案例分析9.1 课程介绍理解路基路面工程案例分析的重要性掌握路基路面工程案例分析的基本方法熟悉路基路面工程案例分析的流程和步骤9.2 教学内容路基路面工程案例分析的概念和意义路基路面工程案例分析的基本方法路基路面工程案例分析的流程和步骤路基路面工程案例分析的注意事项9.3 教学目标理解路基路面工程案例分析的重要性掌握路基路面工程案例分析的基本方法熟悉路基路面工程案例分析的流程和步骤9.4 教学方法讲授法:讲解路基路面工程案例分析的概念和意义案例分析法:分析实际案例,理解路基路面工程案例分析的具体要求和流程9.5 教学评估课堂问答:检查学生对路基路面工程案例分析概念的理解案例分析报告:评估学生对路基路面工程案例分析方法和流程的掌握程度第十章:路基路面工程的前沿技术10.1重点解析本文档为“路基路面工程授课教案”,共包含十个章节。
(完整版)路基路面(黄晓明版)知识点提要-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN路基路面工程重点复习(第六版)其中★:必须掌握,▲:必须了解,其他未标注的是老师勾选的重点。
第一章概论1. 路基路面的工程特点主要包括哪几个方面?路基和路面是道路的主要工程结构物:①路基是在天然地表面按照道路的设计线性(位置)和设计横断面(几何尺寸)要求开挖或堆填而成的岩土结构物;②路面是在路基顶面用各种混合料铺筑而成的层状结构物。
路基和路面工程是道路工程的主要组成部分,其特点是:(1) 路基工程的土方量很大,而路面结构在道路造价中所占比重很大;(2) 路基与路面工程是一项线性工程,公路沿线地形起伏、地质、地貌、气象特征多变,造成了路基与路面工程复杂多变的特点。
2. 路基路面的性能要求包括哪几个方面 3.(1) 承载能力:路基路面结构承受荷载的能力;(2) 稳定性:在降水、高温、低温等环境作用下仍能保持其原有特性的能力; (3) 耐久性:在车辆荷载的反复作用与大气水温周期性的重复作用下的性能变化特性; (4) 表面平整度:路面表面纵向凹凸量的偏差值; (5) 路面抗滑性:路面表面抗滑能力的大小。
4. 为什么要特别重视路基的稳定性路基稳定性受哪些因素影响(1) 处于不稳定的路基结构会导致路基失稳,从而引发滑坡或坍塌等病害出现。
(2) 路基稳定性受地理条件、地质条件、气候条件、水文和水文地质条件、土的类别等因素的影响。
5. 路面结构为什么要进行分层设计水泥混凝土路面和沥青混凝土路面如何分层设计6.(1) 行车荷载和自然因素对路面的影响,随深度的增加而逐渐变化。
因此,对路面材料的强度、抗变形能力和稳定性的要求也随深度的增加而逐渐变化。
通过沥青路面结构应力计算结果可以发现,荷载作用下垂直应力z σ,随着深度的增加而变小,水平拉应力r σ一般为表面受压和底面受拉,剪切应力zr τ先增加后减小。
