泄压阀图例

安全泄压阀工作原理图安全泄压阀是一种常见的安全设备，用于控制和调节系统中的压力，在系统压力超过设定值时，通过打开阀门来释放压力，保护系统免受过高压力的伤害。

下面将详细介绍安全泄压阀的工作原理图。

1. 泄压阀主要组成部份安全泄压阀主要由以下几个组成部份组成：- 主阀体：通常是一个圆筒形的金属体，内部有一个阀座和阀瓣。

- 弹簧：用于提供阀瓣的关闭力，当压力超过设定值时，弹簧会被压缩，阀瓣打开。

- 调节螺钉：用于调节阀瓣的开启压力，通过旋转螺钉可以改变弹簧的压缩程度，从而改变阀瓣的开启压力。

- 导向装置：用于引导阀瓣的运动轨迹，确保阀门的正常工作。

2. 工作原理安全泄压阀的工作原理如下：- 当系统压力低于设定值时，弹簧将阀瓣紧闭，阀门处于关闭状态，系统压力得到有效控制。

- 当系统压力超过设定值时，压力作用在阀瓣上，弹簧被压缩，阀瓣打开，系统中的压力通过泄压阀释放出去，从而保护系统免受过高压力的伤害。

- 当系统压力降低到设定值以下时，弹簧的力将阀瓣重新关闭，恢复到正常工作状态。

3. 工作过程安全泄压阀的工作过程如下：- 初始状态：系统处于正常工作状态，阀瓣被弹簧紧闭，阀门关闭，系统压力得到有效控制。

- 压力上升：当系统压力超过设定值时，压力作用在阀瓣上，弹簧被压缩，阀瓣打开，系统中的压力通过泄压阀释放出去。

- 压力降低：当系统压力降低到设定值以下时，弹簧的力将阀瓣重新关闭，阀门恢复到正常工作状态，系统压力得到再次控制。

4. 应用场景安全泄压阀广泛应用于各种工业领域，特殊是在以下场景中：- 石油化工行业：用于控制化工设备和管道系统中的压力，防止设备和管道因压力过高而发生事故。

- 电力行业：用于控制发电设备和输电系统中的压力，保护设备和系统的安全运行。

- 锅炉行业：用于控制锅炉系统中的压力，防止锅炉因过高压力而发生爆炸。

- 汽车行业：用于控制汽车发动机中的压力，保护发动机的正常工作。

总结：安全泄压阀是一种重要的安全设备，通过控制和调节系统中的压力，保护系统免受过高压力的伤害。

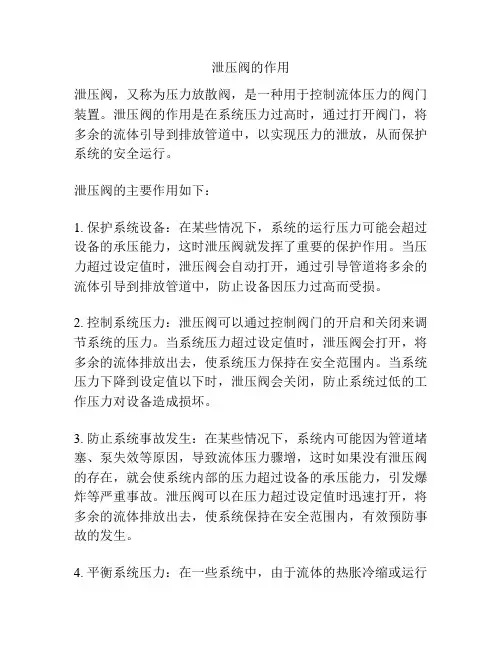

泄压阀的作用
泄压阀，又称为压力放散阀，是一种用于控制流体压力的阀门装置。

泄压阀的作用是在系统压力过高时，通过打开阀门，将多余的流体引导到排放管道中，以实现压力的泄放，从而保护系统的安全运行。

泄压阀的主要作用如下：
1. 保护系统设备：在某些情况下，系统的运行压力可能会超过设备的承压能力，这时泄压阀就发挥了重要的保护作用。

当压力超过设定值时，泄压阀会自动打开，通过引导管道将多余的流体引导到排放管道中，防止设备因压力过高而受损。

2. 控制系统压力：泄压阀可以通过控制阀门的开启和关闭来调节系统的压力。

当系统压力超过设定值时，泄压阀会打开，将多余的流体排放出去，使系统压力保持在安全范围内。

当系统压力下降到设定值以下时，泄压阀会关闭，防止系统过低的工作压力对设备造成损坏。

3. 防止系统事故发生：在某些情况下，系统内可能因为管道堵塞、泵失效等原因，导致流体压力骤增，这时如果没有泄压阀的存在，就会使系统内部的压力超过设备的承压能力，引发爆炸等严重事故。

泄压阀可以在压力超过设定值时迅速打开，将多余的流体排放出去，使系统保持在安全范围内，有效预防事故的发生。

4. 平衡系统压力：在一些系统中，由于流体的热胀冷缩或运行
过程中的温度变化等原因，会导致系统压力的波动。

泄压阀可以根据系统的实际压力情况，自动调节阀门的开启和关闭，以平衡系统的压力，使其保持在安全的范围内。

总之，泄压阀是一种非常重要的控制装置，它能够保护系统设备的安全运行，控制系统的压力，防止系统事故的发生，平衡系统压力等。

在不同的工程和领域中都有广泛的应用，在保证系统的安全性和稳定性方面发挥着不可替代的作用。

水利控制阀>>泄压阀>>泄压阀产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

安全泄压阀工作原理图安全泄压阀是一种用于控制压力的重要安全设备，广泛应用于石油、化工、冶金、电力等工业领域。

它的工作原理是通过调节介质流动的通道面积，以控制系统内的压力，确保系统在安全范围内运行。

安全泄压阀通常由阀体、阀盖、阀瓣、弹簧和调节螺母等组成。

下面是安全泄压阀的工作原理图及详细说明：1. 阀体和阀盖：安全泄压阀的阀体和阀盖通常由高强度的铸钢制成，以承受高压和高温的工作环境。

阀体上有进口和出口通道，介质通过这些通道进入和离开阀体。

2. 弹簧：安全泄压阀的弹簧起到控制阀瓣开启和关闭的作用。

弹簧的弹性使得阀瓣能够根据系统压力的变化来调节通道的面积。

3. 阀瓣：阀瓣是安全泄压阀的关键部件，它的运动决定了介质通道的开启和关闭。

阀瓣通常由耐腐蚀的材料制成，以确保长期的可靠工作。

4. 调节螺母：调节螺母用于调整弹簧的压力，从而控制阀瓣的开启和关闭压力。

通过调节螺母，可以根据实际需要来调整系统的工作压力范围。

安全泄压阀的工作原理如下：当系统内部压力超过设定的安全压力时，阀瓣会被压力推开，介质通过阀体的通道流出，从而降低系统的压力。

当系统压力降低到设定的安全范围内时，弹簧的弹性会将阀瓣重新关闭，阻挠介质继续流出。

安全泄压阀的工作原理图中，可以看到阀瓣的开启程度和系统压力之间存在一定的关系。

当系统压力较低时，阀瓣关闭，通道面积较小，阻力较大，从而限制了介质的流动。

当系统压力升高时，阀瓣会逐渐打开，通道面积增大，阻力减小，使得介质能够快速流出，以降低系统压力。

安全泄压阀的工作原理图中还可以看到调节螺母的位置。

通过调节螺母，可以改变弹簧的压力，从而改变阀瓣的开启和关闭压力。

这样就可以根据实际需要来调整系统的工作压力范围，以保证系统在安全范围内运行。

总结：安全泄压阀是一种重要的安全设备，通过调节介质流动的通道面积，以控制系统内的压力，确保系统在安全范围内运行。

它由阀体、阀盖、阀瓣、弹簧和调节螺母等组成。

工作原理是当系统压力超过设定的安全压力时，阀瓣打开，介质流出，降低系统压力；当系统压力降低到设定的安全范围内时，阀瓣关闭，阻挠介质继续流出。

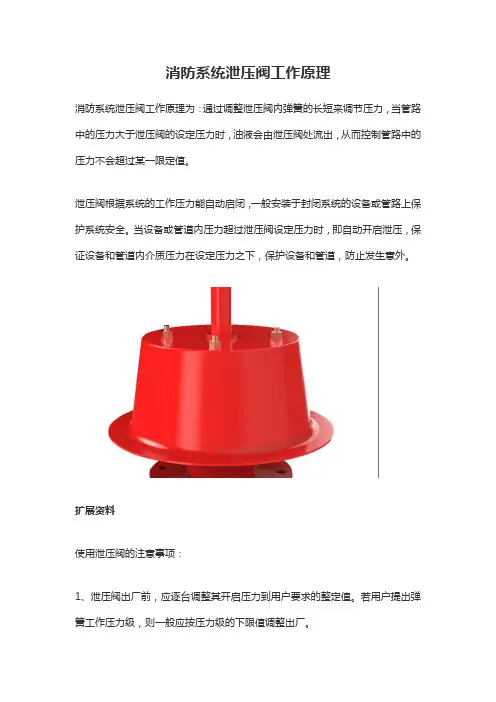

消防系统泄压阀工作原理
消防系统泄压阀工作原理为：通过调整泄压阀内弹簧的长短来调节压力，当管路中的压力大于泄压阀的设定压力时，油液会由泄压阀处流出，从而控制管路中的压力不会超过某一限定值。

泄压阀根据系统的工作压力能自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。

当设备或管道内压力超过泄压阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

扩展资料
使用泄压阀的注意事项：
1、泄压阀出厂前，应逐台调整其开启压力到用户要求的整定值。

若用户提出弹簧工作压力级，则一般应按压力级的下限值调整出厂。

2、使用者在将泄压阀安装到被保护设备上之前或者在安装之前，必须在安装现场重新进行调整，以确保泄压阀的整定压力值符合要求。

3、在铭牌注明的弹簧工作压力级范围内，通过旋转调整螺杆改变弹簧压缩量，即可对开启压力进行调节。

4、在旋转调整螺杆之前，应使阀进口压力降低到开启压力的90%以下，以防止旋转调整螺杆时阀瓣被带动旋转，以致损伤密封面。

安全泄压阀工作原理图标题：安全泄压阀工作原理图引言概述：安全泄压阀是一种用于控制压力的装置，主要用于防止管道或者容器内压力过高而引起的危（wei）险情况。

本文将详细介绍安全泄压阀的工作原理图及其各部份的功能。

一、主体结构1.1 主体部份：安全泄压阀的主体部份通常由阀体、阀盖、弹簧等组成，主要负责控制压力的释放。

1.2 泄压孔：安全泄压阀上设有泄压孔，当压力超过设定值时，泄压孔会打开释放压力，保护管道或者容器不受损坏。

1.3 导向装置：导向装置的作用是确保泄压孔能够准确、迅速地打开，以达到快速泄压的效果。

二、工作原理2.1 压力感知：当管道或者容器内的压力超过设定值时，安全泄压阀的压力感知装置会感知到这一情况。

2.2 弹簧压缩：压力感知装置感知到超压后，会使弹簧开始压缩，准备打开泄压孔释放压力。

2.3 泄压释放：一旦弹簧压缩到一定程度，泄压孔会迅速打开，管道或者容器内的压力得以迅速释放，保护设备不受损坏。

三、安全性能3.1 设定压力：安全泄压阀的设定压力是根据管道或者容器的承受能力来确定的，确保在超压情况下及时泄压。

3.2 精确度：安全泄压阀的工作原理图设计精准，能够在压力达到设定值时准确、迅速地释放压力。

3.3 可靠性：安全泄压阀的工作原理图经过严格的测试和验证，确保在各种工况下都能够可靠地工作，保障设备和人员的安全。

四、应用领域4.1 石油化工：安全泄压阀在石油化工行业广泛应用，用于保护管道和设备不受压力过高的影响。

4.2 化工制药：化工制药领域也往往使用安全泄压阀，确保生产过程中的安全。

4.3 食品饮料：食品饮料行业对产品的安全性要求严格，安全泄压阀的使用可以保证生产过程的安全。

五、发展趋势5.1 智能化：随着科技的发展，安全泄压阀将趋向智能化，能够实现远程监控和控制。

5.2 节能环保：未来的安全泄压阀将更加注重节能环保，减少不必要的能源消耗。

5.3 多功能化：安全泄压阀将会具备更多的功能，如自动排气、自动调节等，提高设备的智能化程度。

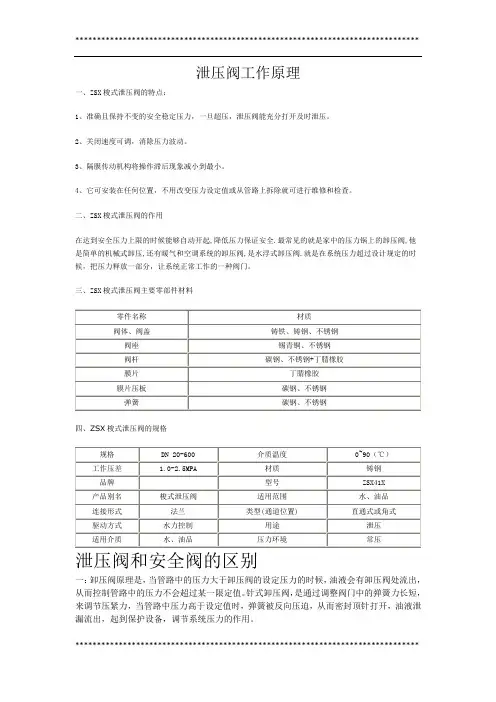

泄压阀工作原理一、ZSX梭式泄压阀的特点：1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。

2、关闭速度可调，消除压力波动。

3、隔膜传动机构将操作滞后现象减小到最小。

4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。

二、ZSX梭式泄压阀的作用在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是家中的压力锅上的卸压阀,他是简单的机械式卸压,还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。

三、ZSX梭式泄压阀主要零部件材料四、ZSX梭式泄压阀的规格泄压阀和安全阀的区别一：卸压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。

针式卸压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫，从而密封顶针打开，油液泄漏流出，起到保护设备，调节系统压力的作用。

二：所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

三：安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。

由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。

因此，二者的不同之处往往被忽视。

从而也就出现了许多间题。

如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

（2）泄放阀（Relief Valve），又称溢流阀，一种由阀前介质静压力驱动的自动泄压装置。

消防给水系统超压和泄压阀的设置（1）消防给水泵系统为什么会超压？a。

火灾初期或系统试验时，消防水泵在小流量工况下工作。

b.系统竖向按静压分区，消防水泵启动后因动压超压。

c.消防泵从室外管网直接吸水，外网水压大大高于计算时的最低水压。

d。

停泵水锤造成系统超压。

e。

采用减压阀竖向分区时，因减压阀失灵导致系统超压.f.消防车通过水泵接合器串联供水，因消防车供水压力大于系统工作压力引起超压。

为防止超压对系统造成危害，一般在水泵出水管上设置安全阀、泄压阀。

泄压阀工作原理图(3）泄压阀的技术参数公称直径:DN50～600mm公称压力：1.0MPa、1.6MPa、2.5MPa阀体材质:铜、灰铸铁、球墨铸铁选择泄压阀时,其口径允许比系统主管道小一档至二档.如主管道为DN125及以下时，宜小一档；DN150及以上时，小一档或二档。

泄压阀的公称压力等级应与消防水泵出水管上阀门的压力等级一致。

系统工作压力小于1。

0MPa，可选用 1.0MPa的泄压阀;1。

0MPa而小于1.6MPa，可选用1。

6MPa的泄压阀；大于1。

6MPa时，应选2.5MPa的泄压阀。

泄压阀泄压值的设定生产厂家在泄压阀出厂时通常不预先设定泄压值，而将导阀上的调节螺丝松开，使弹簧处于自由状态，以利于保管和运输。

泄压值设定的过程，是靠拧动导阀上的调节螺钉来完成的.设定步骤为：a、将导阀上的调节螺钉退出至导阀弹簧呈不受力状态。

b、启动消防水泵让水从泄压阀排出.c、逐步拧入导阀调节螺钉,阀体压力表所指示的压力逐渐升高。

d、压力表压力升至系统设计泄压值时，设定完成.拧紧调节螺钉上的锁紧螺母。

此压力值即为泄压阀的工作点.打开消防水泵出水管上的放水阀门，观察泄压阀工作点是否稳定。

泄压阀的泄压值(工作点）应根据消防给水系统设计工作压力加适当余量确定.因为，泄压阀在开启和关闭过程中，有一个压力范围.如某工程消防给水系统泄压阀的泄压值设定为1.0MPa，当系统压力升到0.9MPa时,泄压阀还处于关闭状态;超过0.9MPa时，泄压阀逐渐打开,有水流出；压力升至0.95MPa时，泄压阀开启量增大，有少量水流出；当压力升至 1.0MPa时,泄压阀开启量更大,有大量水流出。

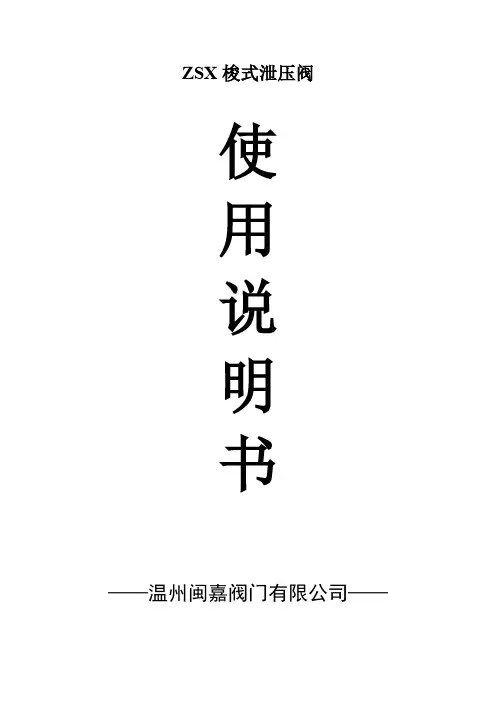

ZSX梭式泄压阀使用说明书——温州闽嘉阀门有限公司——一、ZSX41梭式泄压阀的特点：1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。

2、关闭速度可调，消除压力波动。

3、隔膜传动机构将操作滞后现象减小到最小。

4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。

二、ZSX41梭式泄压阀的作用在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是家中的压力锅上的卸压阀,这是简单的机械式卸压,还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。

三、ZSX41梭式泄压阀主要零部件材料零件名称材质阀体、阀盖碳钢阀座不锈钢阀杆碳钢膜片丁腈橡胶膜片压板碳钢弹簧碳钢四、ZSX41梭式泄压阀的规格规格DN 50 介质温度0~90（℃）安装位置油罐出口管线上材质碳钢设计压力 1.6M.PA 型号ZSX41X产品别名梭式泄压阀泄放压力M.PA 开启压力0.8 连接形式法兰可变背压M.PA 0.01-0.15 驱动方式水力控制用途泄压适用介质水、油品、气体法兰标准RF五、ZSX41梭式泄压阀的主要外形尺寸公称通径尺寸(mm)DN(mm)L A1A H1H 201501303334635572516013033346355732180130333463557402001403435166105020314034351661065216140355520625802411453605376421002701554005967501253001654206538081503301804357098642004002054808051135250480225530855118530055024557595313253506222756209901385400685285668103014454507502856681030144550081141078075011106009354568888501286——温州闽嘉阀门有限公司——。

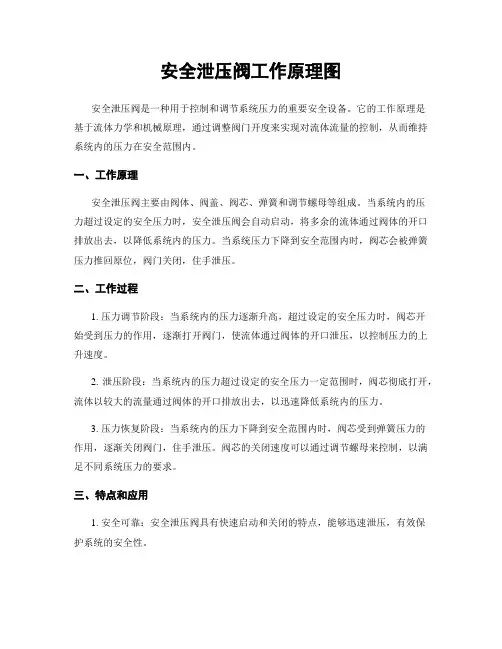

安全泄压阀工作原理图安全泄压阀是一种用于控制和调节系统压力的重要安全设备。

它的工作原理是基于流体力学和机械原理，通过调整阀门开度来实现对流体流量的控制，从而维持系统内的压力在安全范围内。

一、工作原理安全泄压阀主要由阀体、阀盖、阀芯、弹簧和调节螺母等组成。

当系统内的压力超过设定的安全压力时，安全泄压阀会自动启动，将多余的流体通过阀体的开口排放出去，以降低系统内的压力。

当系统压力下降到安全范围内时，阀芯会被弹簧压力推回原位，阀门关闭，住手泄压。

二、工作过程1. 压力调节阶段：当系统内的压力逐渐升高，超过设定的安全压力时，阀芯开始受到压力的作用，逐渐打开阀门，使流体通过阀体的开口泄压，以控制压力的上升速度。

2. 泄压阶段：当系统内的压力超过设定的安全压力一定范围时，阀芯彻底打开，流体以较大的流量通过阀体的开口排放出去，以迅速降低系统内的压力。

3. 压力恢复阶段：当系统内的压力下降到安全范围内时，阀芯受到弹簧压力的作用，逐渐关闭阀门，住手泄压。

阀芯的关闭速度可以通过调节螺母来控制，以满足不同系统压力的要求。

三、特点和应用1. 安全可靠：安全泄压阀具有快速启动和关闭的特点，能够迅速泄压，有效保护系统的安全性。

2. 灵便调节：通过调节螺母可以改变阀芯的关闭速度和压力范围，以适应不同系统的需求。

3. 广泛应用：安全泄压阀广泛应用于石油化工、电力、冶金、航空航天等领域，用于控制和调节各种介质的压力，保障设备和系统的安全运行。

四、安全泄压阀的选型和安装1. 选型：在选择安全泄压阀时，需要考虑系统的工作压力、流量要求、介质性质等因素，选择合适的阀门型号和规格。

2. 安装：安全泄压阀应安装在系统的高压侧，以保证在系统压力超过安全范围时能够及时启动。

阀门的安装应符合相关标准和规范，确保阀门能够正常工作。

总结：安全泄压阀是一种重要的安全设备，通过调节阀门开度来控制流体流量，维持系统内的压力在安全范围内。

它具有快速启动和关闭、灵便调节、广泛应用等特点，广泛应用于各个领域。

安全泄压阀工作原理图安全泄压阀是一种用于保护压力容器或者管道系统的重要安全设备。

它能够在系统压力超过预设值时自动打开，释放过多的压力，以防止系统压力过高而导致事故发生。

下面是安全泄压阀的工作原理图及详细解释：1. 主体结构：安全泄压阀主要由阀体、阀盖、阀座、弹簧、导向套等组成。

阀体内部设有出口通道，通过调整弹簧的压力来控制阀门的开启和关闭。

2. 工作原理：当系统内部压力超过安全泄压阀的设定压力时，阀体内的压力将超过弹簧的压力，弹簧将被压缩。

当弹簧被压缩到一定程度时，阀体将与阀座分离，形成一个通道，使系统内的压力通过出口通道迅速释放。

3. 设定压力：安全泄压阀的设定压力是根据系统的工作压力来确定的。

通常情况下，设定压力会略高于系统的工作压力，以确保在系统正常运行时不会误开阀门。

4. 弹簧调整：根据系统的需求，可以通过调整弹簧的预压力来改变安全泄压阀的设定压力。

增加弹簧的预压力将使设定压力增加，反之减小。

5. 导向套：导向套的作用是确保阀体与阀座的正确对齐，避免因振动或者压力变化而导致阀体误开或者漏气。

6. 阀门材料：安全泄压阀的阀体、阀盖和阀座通常采用高强度、耐腐蚀的材料，如不锈钢、铜合金等，以确保阀门在高压和腐蚀环境下的可靠性和耐久性。

7. 阀门类型：根据不同的工作条件和要求，安全泄压阀可以分为多种类型，如弹簧式安全泄压阀、气动式安全泄压阀、液动式安全泄压阀等。

不同类型的阀门在结构和工作原理上略有差异，但基本原理相同。

总结：安全泄压阀是一种重要的安全设备，它能够在系统压力超过设定值时自动打开，释放过多的压力，以保护压力容器或者管道系统的安全运行。

通过调整弹簧的压力来改变设定压力，并采用高强度、耐腐蚀的材料创造阀门，确保其可靠性和耐久性。

不同类型的安全泄压阀在结构和工作原理上略有差异，但基本原理相同。

泄压阀工作原理动画
泄压阀是一种常见的阀门类型，它在工业和机械设备中起着非常重要的作用。

泄压阀的主要功能是在系统压力超过设定值时，释放多余的流体压力，以保护系统免受损坏。

本文将通过动画的形式来展示泄压阀的工作原理，帮助大家更好地理解它的运作方式。

首先，让我们来看一下泄压阀的结构。

泄压阀通常由阀体、阀盖、弹簧、活塞和调节螺母等部件组成。

当系统压力超过设定值时，阀体内的流体压力将克服弹簧的弹力，推动活塞向上运动，从而打开阀门，释放多余的流体压力。

当系统压力回落到设定值以下时，弹簧的弹力将重新关闭阀门，停止流体的泄压，以保持系统的稳定运行。

接下来，让我们通过动画来展示泄压阀的工作过程。

首先，我们可以看到一个简化的泄压阀结构模型，包括阀体、阀盖、弹簧、活塞等部件。

随着系统压力的上升，阀体内的流体压力也随之增加，当压力超过设定值时，弹簧开始受力，推动活塞向上运动，打开阀门，释放多余的流体压力。

这一过程将会循环发生，以保护系统免受过高压力的损害。

通过动画展示，我们可以清晰地看到泄压阀在系统压力超过设定值时的工作原理，以及阀门的开启和关闭过程。

这有助于工程师和操作人员更好地理解泄压阀的运作方式，从而更好地维护和管理设备系统。

总的来说，泄压阀是一种非常重要的阀门类型，它在工业和机械设备中起着保护系统的重要作用。

通过本文的动画展示，我们希望能够帮助大家更好地理解泄压阀的工作原理，从而更好地应用和维护这一关键的设备部件。

谢谢阅读！。

安全泄压阀工作原理图安全泄压阀是一种用于控制压力的装置，主要用于保护系统或设备免受过高压力的损害。

本文将详细介绍安全泄压阀的工作原理，并提供相应的工作原理图。

一、安全泄压阀的工作原理安全泄压阀的工作原理基于压力控制的原则。

当系统或设备中的压力超过了预设的安全压力值时，安全泄压阀会自动打开，将多余的压力释放出去，以保护系统或设备的安全。

安全泄压阀通常由以下几个主要部件组成：1. 主体：安全泄压阀的主体是一个容器，用于容纳压力介质。

2. 弹簧：安全泄压阀内部设置有一个弹簧，用于控制阀门的开启和关闭。

3. 阀门：安全泄压阀的阀门是一个可移动的装置，用于控制介质的流动。

当压力超过设定值时，阀门会自动打开，释放多余的压力。

4. 导向装置：安全泄压阀内部设置有导向装置，用于引导阀门的运动方向，确保阀门能够正确地打开和关闭。

5. 调节装置：安全泄压阀通常还配备有一个调节装置，用于调整阀门的开启压力和关闭压力。

二、安全泄压阀的工作过程安全泄压阀的工作过程可以分为以下几个步骤：1. 设定安全压力值：在安全泄压阀安装之前，需要根据系统或设备的要求，设定一个合适的安全压力值。

这个安全压力值通常是根据系统的承受能力和工作要求来确定的。

2. 压力超过设定值：当系统或设备中的压力超过设定的安全压力值时，安全泄压阀会开始工作。

3. 阀门打开：当压力超过设定值时，弹簧会受到压力的作用，使阀门打开。

阀门打开后，多余的压力会通过阀门释放出去，从而降低系统或设备的压力。

4. 压力恢复正常：随着多余的压力被释放，系统或设备的压力会逐渐恢复到正常范围内。

5. 阀门关闭：当系统或设备的压力降低到设定的关闭压力值时，弹簧会使阀门关闭，停止进一步的泄压。

三、下面是一张安全泄压阀的工作原理图，用于更直观地展示安全泄压阀的工作原理。

[工作原理图]在图中，可以清晰地看到安全泄压阀的主体、弹簧、阀门、导向装置和调节装置等关键部件。

通过这些部件的协同工作，安全泄压阀能够准确地控制系统或设备的压力，保护其免受过高压力的损害。

安全泄压阀工作原理图安全泄压阀是一种常用于工业设备和系统中的安全装置，用于控制和调节压力，以保护设备和系统免受过高压力的损害。

下面将详细介绍安全泄压阀的工作原理，并附上相应的工作原理图。

一、安全泄压阀的工作原理安全泄压阀主要由阀体、阀盖、阀座、阀瓣和弹簧组成。

其工作原理基于压力力学和弹簧力学的原理。

1. 当系统压力低于设定压力时，安全泄压阀处于关闭状态。

阀盖通过弹簧的作用力将阀瓣紧密压在阀座上，阻止介质流动。

2. 当系统压力达到设定压力时，压力作用在阀盖上，克服弹簧的作用力，使阀盖和阀瓣向上移动。

此时，介质可以通过阀座和阀瓣之间的间隙流出，以达到泄压的目的。

3. 当系统压力降低到设定压力以下时，弹簧的作用力将阀盖和阀瓣重新压紧，使阀门恢复关闭状态，停止介质的泄压。

二、安全泄压阀的工作原理图下图是安全泄压阀的工作原理图：[插入工作原理图]图中标注了安全泄压阀的主要组成部分和介质流动的路径。

1. 阀体：安全泄压阀的外壳，用于容纳阀盖、阀座和阀瓣。

2. 阀盖：安全泄压阀的上部部分，通过弹簧与阀瓣连接，起到控制阀瓣开启和关闭的作用。

3. 阀座：安全泄压阀的下部部分，与阀瓣配合，控制介质的流动。

4. 阀瓣：安全泄压阀的关键部件，通过与阀座的配合来控制介质的流动。

5. 弹簧：安全泄压阀中的弹性元件，通过作用力控制阀盖和阀瓣的运动。

6. 介质流动路径：当系统压力超过设定压力时，介质通过阀座和阀瓣之间的间隙流出，实现泄压的目的。

三、总结安全泄压阀是一种重要的安全装置，能够保护工业设备和系统免受过高压力的损害。

其工作原理基于压力力学和弹簧力学的原理，通过阀盖、阀座、阀瓣和弹簧的配合，实现了对压力的控制和调节。

工作原理图清晰地展示了安全泄压阀的组成部分和介质流动的路径。

请注意，以上内容仅为示例，实际的安全泄压阀工作原理和工作原理图可能因具体产品而有所不同。

在实际应用中，还需要根据具体的设备和系统要求选择合适的安全泄压阀，并按照相应的技术规范和标准进行安装和调试。

安全泄压阀工作原理图安全泄压阀是一种常用于工业设备和系统中的安全装置，用于保护设备免受过压的损害。

它的工作原理是通过控制介质的流动来调节系统的压力，当压力超过设定值时，安全泄压阀会自动打开，将多余的压力释放出去，从而保护设备和系统的安全运行。

安全泄压阀通常由以下几个主要部件组成：阀体、阀盖、阀座、弹簧、活塞和导向件等。

下面将详细介绍安全泄压阀的工作原理图及各部件的功能。

1. 阀体：安全泄压阀的主体部分，通常由金属材料制成，具有足够的强度和密封性能。

阀体内部设置有通道，用于介质的流动。

2. 阀盖：位于阀体顶部，用于固定弹簧和活塞。

阀盖上通常还有一个调节螺母，用于调整阀的开启压力。

3. 阀座：位于阀体内部的通道上，与活塞密封配合。

当阀关闭时，阀座与活塞之间的密封面能够完全贴合，阻止介质的流动。

4. 弹簧：位于阀盖和活塞之间，起到控制阀开启和关闭的作用。

弹簧的弹性力量会将活塞向阀座方向施加一定的压力，使得阀关闭。

5. 活塞：位于阀盖和阀座之间，是阀的关键部件。

当压力超过设定值时，活塞会受到压力的作用，克服弹簧的弹性力量，向上移动，从而打开阀门，释放多余的压力。

6. 导向件：用于引导活塞的运动轨迹，保证活塞在运动过程中的稳定性和准确性。

安全泄压阀的工作原理如下：1. 当系统内的压力低于设定值时，弹簧的弹性力量将活塞向下压低，使得阀门处于关闭状态。

此时，介质无法通过阀体的通道流动。

2. 当系统内的压力超过设定值时，压力作用在活塞上，克服弹簧的弹性力量，使得活塞向上移动。

同时，阀座与活塞之间的密封面分离，介质可以通过阀体的通道流动。

3. 当系统内的压力恢复到设定值以下时，弹簧的弹性力量将活塞重新压低，使得阀门再次关闭。

此时，介质无法通过阀体的通道流动。

通过以上的工作原理，安全泄压阀能够有效地保护设备和系统免受过压的损害。

当系统内的压力超过设定值时，安全泄压阀会自动打开，将多余的压力释放出去，从而维持系统内的压力在安全范围内。

安全泄压阀工作原理图安全泄压阀是一种常用于工业设备和系统中的安全装置，用于保护设备在超过允许的压力范围时的安全运行。

本文将详细介绍安全泄压阀的工作原理图及其相关组成部分。

一、安全泄压阀的组成部分安全泄压阀通常由以下几个主要部分组成：1. 主体：安全泄压阀的主体是一个金属制成的外壳，通常采用铜、铁或不锈钢等材料，具有足够的强度和耐腐蚀性。

2. 阀盖：阀盖是安全泄压阀的上部，用于固定和密封阀芯和弹簧等内部组件。

3. 弹簧：安全泄压阀中的弹簧是一个重要的组成部分，用于提供阀芯的闭合力和调节泄压阀的开启压力。

4. 阀芯：阀芯是安全泄压阀的关键部件，通常由金属制成，具有良好的密封性能和耐磨性。

5. 导向座：导向座用于引导阀芯的运动轨迹，确保阀芯的稳定性和密封性。

6. 泄压孔：泄压孔是安全泄压阀的出口通道，当压力超过设定值时，通过泄压孔释放过多的压力。

二、安全泄压阀的工作原理安全泄压阀的工作原理基于压力的平衡和泄压机制。

当设备或系统的压力超过安全泄压阀设定的压力范围时，安全泄压阀会自动打开，通过泄压孔将多余的压力释放出去，以保护设备和系统的安全运行。

具体的工作过程如下：1. 初始状态：在设备或系统正常工作时，安全泄压阀处于关闭状态，阀芯受到弹簧的闭合力，将泄压孔完全封闭，防止压力过高。

2. 压力超过设定值：当设备或系统的压力超过安全泄压阀设定的压力范围时，阀芯上的压力将超过弹簧的闭合力，导致阀芯向上移动。

3. 泄压孔开启：当阀芯移动到一定位置时，泄压孔将开始打开，多余的压力通过泄压孔释放到外部环境中。

4. 压力恢复：一旦多余的压力释放完毕，设备或系统的压力将逐渐下降，阀芯受到弹簧的闭合力，再次将泄压孔完全封闭。

5. 回到初始状态：当设备或系统的压力恢复到安全范围内时，安全泄压阀将恢复到初始状态，继续保护设备和系统的安全运行。

三、安全泄压阀的应用领域安全泄压阀广泛应用于各种工业设备和系统中，包括但不限于以下领域：1. 石油和天然气行业：用于石油钻井、油气输送管道等设备和系统中，以防止过高的压力对设备和系统造成损坏。

安全泄压阀工作原理图
安全泄压阀是由主阀和先导阀及其它外装附件组成,其主阀由阀体、膜片、阀杆、组件、主阀板、阀座等组成,通过外装附件及先导阀实现安全泄压;
图一结构示意图
1、闸阀
2、过滤器
3、先导阀
4、压力表
工作原理
安全泄压阀是通过进口压力的变化,反馈到导阀上,再由导阀来控制主阀板的启闭,使管路中的压力能保持安全稳定的状态,一旦超压,能及时泄压;
当管路中的压力超过先导阀的设定值时,进口压力水从控制管进入先导阀膜片下腔内,使其压力增高,推动先导阀阀杆上移,先导阀阀板打开,主阀控制室上腔的水从先导阀和控制管排泄,在进口压力水的作用下,主阀板打开;
当管路中的压力下降至低于设定值时,先导阀膜片下腔的压力降低,先导阀阀杆下移,使其阀板关闭;从而导致从控制管进入先导阀再到主阀控制室上腔的压力水的压力增高,在上腔水压作用下主阀板关闭;。

泄压阀工作原理泄压阀是一种常见的控制装置，用于控制流体系统中的压力，以确保系统在安全范围内运行。

本文将详细介绍泄压阀的工作原理，以及其在不同应用中的重要性。

工作原理：泄压阀的主要功能是在系统达到预设压力时释放多余的压力，以保护系统免受过高压力的损害。

它通常由一个阀体、阀芯、弹簧和调节螺钉组成。

当系统中的压力超过设定的压力阈值时，阀芯受到压力的作用向上移动。

这个移动导致阀体上的出口通道打开，流体被引导到排放通道，从而减少系统的压力。

当压力降低到设定范围内时，弹簧将阀芯推回其初始位置，使出口通道封闭，阻止流体进一步泄漏。

泄压阀可以分为两种类型：直接泄压阀和间接泄压阀。

直接泄压阀是最简单和常见的泄压阀。

它的工作过程是通过一个设置好的弹簧来控制出口通道的开关。

当压力超过设定值时，弹簧被压缩，阀芯被抬起，从而打开出口通道。

间接泄压阀是通过压力传感器或控制系统来监测系统压力，并根据不同的控制策略来调节阀芯的位置。

当系统压力超过设定值时，控制系统会发送信号给阀芯，使其打开出口通道。

这种类型的泄压阀能够更精确地控制压力，并适应更复杂的系统需求。

应用：泄压阀广泛应用于各种流体系统中，包括液压系统、气体输送系统、供水系统等。

以下是一些泄压阀的典型应用场景：1. 液压系统：在液压系统中，泄压阀用于保护液压设备免受过高压力的损害。

当系统中的压力超过设定值时，泄压阀会快速释放多余的压力，防止系统故障和泄漏。

2. 热交换器：热交换器通常用于控制流体的温度。

泄压阀在热交换器中的应用是为了防止过热，当温度升高到一定程度时，泄压阀会释放热交换器中的过热流体，以保护设备和系统的可靠性。

3. 空调系统：泄压阀在空调系统中用于控制制冷剂的压力。

当制冷剂的压力达到一定范围时，泄压阀会打开并释放多余的制冷剂，以保持系统的稳定运行。

4. 锅炉系统：泄压阀在锅炉系统中扮演着关键的角色，用于排放过热水蒸气或过高的蒸汽压力。

这有助于确保锅炉系统的安全运行，并防止爆炸或其他严重事故的发生。
