{机械设计基础课程设计}设计说明书课程设计题目带式输送机传动装置设计者李林班级机制13-1班学号9指导老师周玉时间20133年11-12月目录一、课程设计前提条件 (3)二、课程设计任务要求 (3)三、传动方案的拟定 (3)四、方案分析选择 (3)五、确立设计课题 (4)六、电动机的选择 (5)七、传动装置的运动和动力参数计算 (6)八、高速级齿轮传动计算 (8)九、低速级齿轮传动计算 (13)十、齿轮传动参数表 (18)十一、轴的结构设计 (19)十二、轴的校核计算 (20)十三、滚动轴承的选择与计算 (24)十四、键联接选择及校核 (25)十五、联轴器的选择与校核 (26)十六、减速器附件的选择 (27)十七、润滑与密封 (30)十八、设计小结 (31)十九、参考资料 (31)一．课程设计前提条件：1. 输送带牵引力F(KN)：2.8 输送带速度V(m/S)：1.4 输送带滚筒直径(mm)：3502. 滚筒效率：η=0.94（包括滚筒与轴承的效率损失）3. 工作情况：使用期限12年，两班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；4. 工作环境：运送谷物，连续单向运转，载荷平稳，空载起动，室内常温，灰尘较大。

5. 检修间隔期：四年一次大修，两年一次中修，半年一次小修；6. 制造条件及生产批量：一般机械厂制造，小批量生产。

二．课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）。

三．传动方案的拟定四．方案分析选择由于方案（4）中锥齿轮加工困难，方案（3）中蜗杆传动效率较低，都不予考虑；方案（1）、方案（2）都为二级圆柱齿轮减速器，结构简单，应用广泛，初选这两种方案。

方案（1）为二级同轴式圆柱齿轮减速器，此方案结构紧凑，节省材料，但由于此方案中输入轴和输出轴悬臂，容易使悬臂轴受齿轮间径向力作用而发生弯曲变形使齿轮啮合不平稳，若使用斜齿轮则指向中间轴的一级输入齿轮和二级输出齿轮的径向力同向，加大了轴的弯曲应变，如果径向力大的话也将影响齿轮传动的平稳性；方案（2）为二级展开式圆柱齿轮减速器，此方案较方案（1）结构松散，但较前方案无悬臂轴，则啮合更平稳，若使用斜齿轮会由于输入轴和输出轴分布在中间轴两边使得一级输入齿轮和二级输出齿轮对中间轴的径向力反向，从而能抵消大部分径向力，使传动更可靠。

课程设计，附带装配图，有些cad格式的可以向我要目录一、传动方案的拟定及说明 ................................................................................................................. 3 三、计算传动装置的总传动比并分配传动比 ..................................................................................... 4 四、计算传动装置的运动和动力参数 ................................................................................................. 5 六、轴的设计计算 ............................................................................................................................... 10 七、滚动轴承的选择及计算 (14)33316670166701710798641.385.91111.6r h III C L n P h ⎛⎫= ⎪⎝⎭⎛⎫⨯=⨯= ⎪⎝⎭ (15)L=年 满足要求 (15)八、键联接的选择 ............................................................................................................................... 15 九、铸件减速器机体结构尺寸计算表及附件选择 ........................................................................... 16 十、联轴器的选择 ............................................................................................................................... 18 十一、润滑方式的确定 ....................................................................................................................... 18 十二、设计小结.. (18)设计计算及说明 结 果3452255233 4.92100.980.974 1.87101.87100.980.9747.1110T T i N mm N mm T T i N mm N mmηηηηII I III II ==⨯⋅⨯⨯⨯=⨯⋅==⨯⋅⨯⨯⨯=⨯⋅将计算结果汇总列表备用。

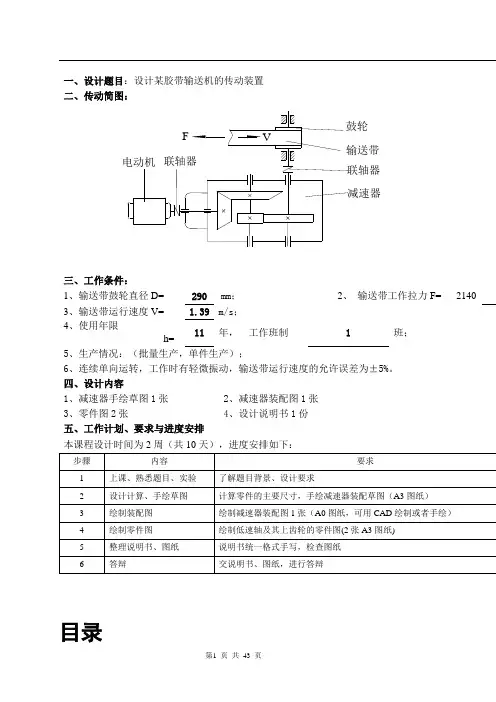

一、设计题目：设计某胶带输送机的传动装置二、传动简图：三、工作条件：1、输送带鼓轮直径D= 290 mm；2、输送带工作拉力F= 21403、输送带运行速度V= 1.39 m/s；4、使用年限11 年，工作班制 1 班；h=5、生产情况：（批量生产，单件生产）；6、连续单向运转，工作时有轻微振动，输送带运行速度的允许误差为±5%。

四、设计内容1、减速器手绘草图1张2、减速器装配图1张3、零件图2张4、设计说明书1份五、工作计划、要求与进度安排本课程设计时间为2周（共10天），进度安排如下：目录第1章选择电动机和计算运动参数 (4)1.1 电动机的选择 (4)1.2 计算传动比： (5)1.3 计算各轴的转速： (5)1.4 计算各轴的输入功率： (5)1.5 各轴的输入转矩 (6)第2章齿轮设计 (6)2.1 高速锥齿轮传动的设计 (6)2.2 低速级斜齿轮传动的设计 (14)第3章设计轴的尺寸并校核。

(20)3.1 轴材料选择和最小直径估算 (20)3.2 轴的结构设计 (21)3.3 轴的校核 (26)3.3.1 高速轴 (26)3.3.2 中间轴 (28)3.3.3 低速轴 (30)第4章滚动轴承的选择及计算 (34)4.1.1 输入轴滚动轴承计算 (34)4.1.2 中间轴滚动轴承计算 (36)4.1.3 输出轴滚动轴承计算 (37)第5章键联接的选择及校核计算 (39)5.1 输入轴键计算 (39)5.2 中间轴键计算 (39)5.3 输出轴键计算 (40)第6章联轴器的选择及校核 (40)6.1 在轴的计算中已选定联轴器型号。

(40)6.2 联轴器的校核 (41)第7章润滑与密封 (41)第8章设计主要尺寸及数据 (41)第9章设计小结 (43)第10章参考文献： (43)机械设计课程设计任务书设计题目：带式运输机圆锥—圆柱齿轮减速器设计内容：（1）设计说明书（一份）（2）减速器装配图（1张）（3）减速器零件图（不低于3张系统简图：原始数据：运输带拉力F=2900N，滚筒转速60r/min，滚筒直径D=340mm,使用年限10年工作条件：连续单向运转，载荷较平稳，两班制。
