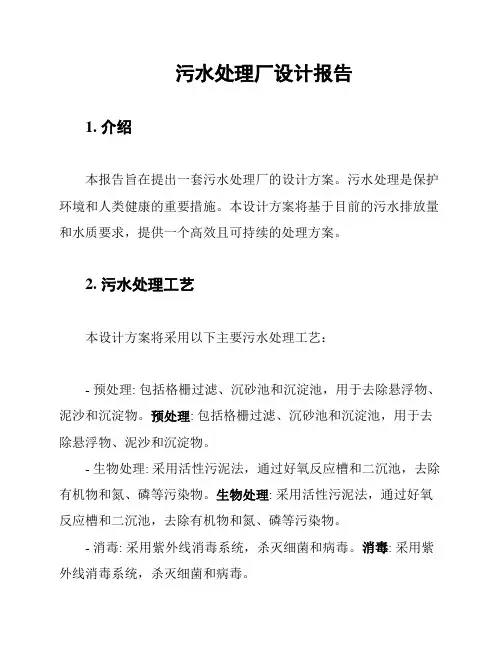

污水处理厂设计报告1. 介绍本报告旨在提出一套污水处理厂的设计方案。
污水处理是保护环境和人类健康的重要措施。
本设计方案将基于目前的污水排放量和水质要求，提供一个高效且可持续的处理方案。
2. 污水处理工艺本设计方案将采用以下主要污水处理工艺：- 预处理: 包括格栅过滤、沉砂池和沉淀池，用于去除悬浮物、泥沙和沉淀物。
预处理: 包括格栅过滤、沉砂池和沉淀池，用于去除悬浮物、泥沙和沉淀物。
- 生物处理: 采用活性污泥法，通过好氧反应槽和二沉池，去除有机物和氮、磷等污染物。
生物处理: 采用活性污泥法，通过好氧反应槽和二沉池，去除有机物和氮、磷等污染物。
- 消毒: 采用紫外线消毒系统，杀灭细菌和病毒。
消毒: 采用紫外线消毒系统，杀灭细菌和病毒。
3. 设计参数根据市区污水排放量和水质要求，本设计方案提供以下设计参数：- 日平均处理能力：X m^3/d- BOD5去除率：X%- COD去除率：X%- 氨氮去除率：X%- 总磷去除率：X%- 水体细菌指标达标率：X%4. 设计方案优势本设计方案具有以下优势：- 高效处理: 采用先进的生物处理工艺和紫外线消毒系统，能够高效去除各类污染物，确保排放水质符合标准要求。
高效处理: 采用先进的生物处理工艺和紫外线消毒系统，能够高效去除各类污染物，确保排放水质符合标准要求。
- 可持续发展: 设计方案考虑了能耗和资源利用，力求最大程度地提高能源利用效率和减少废弃物产生。
可持续发展: 设计方案考虑了能耗和资源利用，力求最大程度地提高能源利用效率和减少废弃物产生。
- 灵活性: 设计方案可根据实际需要进行调整和升级，以适应未来的污水处理要求。
灵活性: 设计方案可根据实际需要进行调整和升级，以适应未来的污水处理要求。
5. 实施计划根据本设计方案，提出以下实施计划：- 阶段1: 进行必要的场地勘察和环境评估，确定污水处理厂的具体位置和规模。
- 阶段2: 完善设计方案，包括工艺流程图、设备选型和系统布局等。
污水处理厂设计_毕业设计一、引言水是生命之源，对于人类的生存和发展至关重要。
然而，随着工业化和城市化的快速推进，大量的污水产生，如果未经有效处理直接排放，将对环境和人类健康造成严重威胁。
因此，污水处理厂的建设成为了保护环境、保障公众健康的重要举措。
本次毕业设计旨在设计一座高效、经济、环保的污水处理厂，以满足特定区域的污水处理需求。
二、设计任务与要求（一）设计规模根据给定的区域人口、工业用水等数据，确定污水处理厂的设计规模，包括日处理水量、最大时处理水量等。
（二）进水水质分析进水的主要污染物指标，如化学需氧量（COD）、生化需氧量（BOD₅）、悬浮物（SS）、氮、磷等的浓度范围。
（三）出水水质根据国家和地方的相关排放标准，确定处理后的出水水质要求，确保达标排放。
（四）工艺流程选择综合考虑污水的性质、处理效果、运行成本、占地面积等因素，选择合适的污水处理工艺流程。
（五）主要构筑物设计对污水处理厂的各个构筑物，如格栅、沉砂池、初沉池、生物处理池、二沉池、消毒池等进行详细设计，包括尺寸、结构、设备选型等。
（六）平面布置与高程布置合理规划污水处理厂的平面布局，使各构筑物之间的连接顺畅，便于操作和管理；同时进行高程布置，确保污水在处理过程中能够自流，降低能耗。
三、工艺流程确定（一）常见工艺流程介绍目前，常用的污水处理工艺流程包括传统活性污泥法、氧化沟法、A²/O 法、SBR 法等。
传统活性污泥法工艺成熟，但占地面积较大，运行费用较高；氧化沟法具有较好的脱氮除磷效果，运行稳定；A²/O 法同时具备去除有机物、氮和磷的功能，效果显著；SBR 法工艺灵活，可适应水质水量的变化。
（二）本设计工艺流程选择经过对各种工艺流程的对比分析，并结合本设计的进水水质和出水要求，最终选择 A²/O 工艺流程。
该工艺能够有效地去除有机物、氮和磷，且具有运行稳定、管理方便等优点。
四、主要构筑物设计（一）格栅格栅是污水处理厂的第一道处理工序，用于去除污水中的较大悬浮物和漂浮物。
第1章绪论1。
1 概述1。
1.1 企业概况上海宝钢集团公司简称上海宝钢,拥有现代化技术装备，产品涉及国计民生的各个方面，上天入地，衣食住行,与上海宝钢的产品密切相关：生产用于“神舟”号飞船“长征”系列运载火箭发动机和喷注器等重要部位的高温合金材料；供应满足中国第一汽车制造有限公司、上海汽车集团公司等十几家企业要求的05高级汽车板和1F超深冲钢，汽车板具备了向通用、福特、克莱斯勒等汽车厂商供货资格；上海宝钢实施精品战略，将建成我国汽车用钢、石油管、造船板、不锈钢、电工钢和家电用钢以及高等级建筑用钢等钢铁精品基地，建成我国钢铁产品新工艺、新技术和新材料开发的主要基地。
1。
1。
2 设计成果（一）设计计算书、设计说明书和概算书各一份；其中主要内容包括以下几部分:1、对所有构筑物都进行设计计算，包括确定各有关设计参数、负荷、尺寸、所需要的材料与规格等。
需要绘制工艺施工图的构筑物还要进行更详细的施工图所必须的设计与计算,包括各部位构件的形式、构成与具体尺寸等。
2、对水处理站工艺总平面及高程计算；3、泵站、风机房等附属构筑物的设计计算，着重水力计算与设备型号的选择及管道、辅助设备的设计计算。
4、对污水与污泥处理系统做出较准确的水力计算与高程设计。
5、污水厂要进行概预算与成本分析。
（二）设计图纸应绘制1号图纸不少于8—10张.主要完成下列图纸：1、水处理站工艺总平面：1：100～1：500;2．污水与污泥高程图：横向比例可采用1:500～1：1000，纵向可采用1:50~1:100；3 ．单体构筑物工艺平面及剖面图:1：50～1：200。
1.1。
3 设计任务1、分析自然现状的排水条件，经济合理的确定城市排水体制。
2、确定排水管网的走向和位置，并进行经济比较。
3、确定泵站的数量和规模。
4、确定污水构筑物位置和规模。
5、进行管网的水力计算。
6、确定污水和污泥的处理流程，进行各构筑物的设计计算。
7、进行经济概算，成本核算。
摘要本次设计的题目某城市污水处理厂工艺设计，设计流量为15万m3/d,进水水质为BOD5=200mg/L，CODc r=450mg/L，SS=370mg/L，氨氮=15。
出水水质：CODcr≤63mg/L；BOD5≤14 mg/L；SS≤30 mg/L；氨氮≤3 mg/L。
设计要求出水水质满足《中华人民共和国污水综合排放标准》(GB8978－1996)二级标准。
采用氧化钩法处理该城市污水，氧化沟处理技术70年代末就在国内开始应用，在污水处理中取得了良好的效果。
氧化沟是活性污泥法的一种改型，其曝气池呈封闭的沟渠型，污水和活性污泥的混合液在其中进行不断的循环流动，氧化沟通常在延时曝气条件下进行污水处理，这时水力停留时间长(10～40h)，有机负/(kg VSS•d)]。
与其他生物处理工与艺相比,有以下一些荷低[0.05～0.15kg BOD5技术、经济方面的特点：工艺流程简单，构筑物少，运行管理方便；曝气设备和构造形式的多样化、运行灵活；处理效果稳定、出水水质好并可以实现脱氮除磷。
关键词：城市污水，氧化沟，活性污泥法AbstractThe design for the title of the city sewage treatment plant process design, design flow for the 150 ,000 m3 / d, water quality for BOD5 is200mg / L, COD cr is 450mg / L, SS is 370mg / L, Ammonia is15. Effluent quality for BOD5is less than 14mg / L, COD is less than 63mg / L, SS is less than 30 mg / L, Ammonia is less than 3mg / L. The drainage water should meet the two criteria water requirements of GB8978-1996《wastewater discharge standards》.By the oxidation ditch treatment of urban sewage，oxidation ditch technology was applied in our country about 70s, and had good effect in treating waste water. Oxidation ditch is a remodel of active mud method, its plug flow aeration assuming obturate ditch type, the mixed liquid of waste water and active mud flowing in circle. Oxidation ditch usually treats waste water in delay plug flow condition, the waterpower has long settle time (10～40h), low organic loading [0.05～0.15kg BOD5/(kg VSS•d)]. comparing with other biology treat technology, such as: simple process, little building, convenient to administering, its equipment and structure diversification, stabilization effect, and has good water quality, can pull off the nitrogen.Keywords : Urban Sewage,Oxidation ditch,Live and dirty mire method目录摘要 (I)ABSTRACT (II)目录 (1)第一章绪论 (4)1.1设计任务 (4)1.1.1设计题目 (4)1.1.2设计任务与内容 (4)1.1.3基本要求 (4)1.1.4设计计算说明书的具体要求 (5)1.2设计原始资料及处理目标 (5)1.2.1进水水质资料 (5)1.2.2气候资料 (5)1.2.3处理目标 (6)1.2.4处理效果的估算 (6)1.3处理工艺比较与选定 (6)1.3.1水质特征 (6)1.3.2目前国内外的研究现状 (7)1.3.3活性污泥法的新发展 (8)1.3.4工艺流程的确定 (9)1.3.5设计依据 (12)第二章污水处理构筑物设计计算 (14)2.1中格栅 (14)2.1.1设计说明 (14)2.1.2设计参数 (14)2.1.3设计计算 (14)2.2污水提升泵房 (17)2.2.1泵房设计计算 (17)2.3曝气沉砂池 (18)2.3.1.设计说明 (18)2.3.2池体设计计算 (18)2.4.1氧化沟的由来 (21)2.4.2氧化沟的结构 (21)2.4.3 Carrousel氧化沟处理污水的原理 (21)2.4.4设计参数 (22)2.4.5池体设计计算 (22)2.4.6曝气机设计选型 (23)2.4.7剩余污泥计算 (24)2.4.8计算校核 (25)2.5二沉池 (25)2.5.1设计说明 (25)2.5.2设计参数 (27)2.5.3池体设计计算 (27)2.6接触消毒池 (29)2.6.1设计说明 (29)2.6.2设计参数 (30)2.6.3设计计算 (30)第三章污泥处理构筑物设计计算 (33)3.1回流污泥泵房 (33)3.1.1设计说明 (33)3.1.2回流污泥泵房设计选型 (33)3.2剩余污泥泵房 (33)3.2.1设计说明 (33)3.2.2设计选型 (33)3.3污泥浓缩池 (34)3.3.1设计说明 (34)3.3.2设计参数 (34)3.3.3设计计算 (34)3.4污泥脱水间 (36)第四章污水处理厂平面与高程布置 (38)4.1平面布置 (38)4.1.1各处理单元构筑物的平面布置 (38)4.1.3辅助建筑物 (38)4.2高程布置 (38)4.2.1输送方式 (39)4.2.2污水管材料选取 (39)4.2.3设计充满度 (39)4.2.4设计流速 (39)4.2.5管径设计 (39)4.2.6最小设计坡度 (39)4.2.7污水管道的埋深深度 (40)4.3水力损失计算 (40)4.3.1水头损失计算 (40)4.3.2构筑物水力损失 (41)4.3.3总水力损失 (41)4.4高程计算 (42)4.4.1设计说明 (42)4.4.2设计计算 (42)第五章工程概预算 (43)5.1.基本建设投资 (43)5.2运行费用 (44)5.2.1运行成本估算 (44)第六章设计结论 (45)参考文献 (46)附录A 英文文献及译文 (48)附录B 设计图纸...................................... 错误！未定义书签。
第一章设计概述及设计原则第一节设计任务书一、设计题目临夏市城区污水处理厂设计二、设计资料（一）污水处理厂建设规模与处理程度表1.1 设计规模、进水水质与处理程度（二）自然条件1.地理位置临夏污水处理厂位于临夏市城区东部,大夏河的北岸 , 城市饮用水源地的下游。
目前临夏市的交通运输以公路运输为主 , 主要过境干线有兰朗、临大、临循、临塔四条 , 构成临夏市对外的县际、省际交通道路网。
城市公路交通较为便捷 , 己成为临夏州对外交通的枢纽。
2. 地形地貌、地质、地震情况临夏市地域属远古冰川期大河谷一段，河谷底部约 3.2～5km，地势西南高，东北低，以 8%的纵坡由西南向东北倾斜。
境内海拔高度在 1823.8～2222.1m 之间，平均海拔190Om左右，最大高差3983m。
西南有南龙山，与临夏县插花接壤；东南以路盘山为屏障；西北以北源山坡为靠。
水系属黄河流域水系，大夏河从西南人境，依南龙山麓纵贯全境蜿蜒流过，从南龙山尾与路盘山之间人境的牛津河、袍罕乡红水沟口人境，横穿市区的红水河，均在市内注入大夏河，使全市形成“三河一川” 格，西南—东北带状河谷型地貌。
市区即坐落于在大夏河下游河谷II级阶地上。
临夏市属第三系上新统临夏组，按地层可分为三级阶地，I级阶地为大夏河床，II 级阶地从木厂—关家台一带到北山根，III级阶地是北源。
城区设在大夏河北岸中部的II级阶地上。
地质构造简述如下:城区:地形比较平坦，起伏不大，但凹坑、陡坎较多，填土现象严重；填土区下的黄土状亚粘土随阶地纵向有所不同，越靠近北源越厚，往南渐薄，至大夏河边几乎没有；再往下为稳定的卵石层。
西郊：处于二级阶地上，地面平坦，地形大致由西北向东南倾斜，地层为冲积的黄土状亚粘土和卵石层组成。
黄土状亚粘土习性较好, 但具有II级自重湿陷性。
北源山根坡地：为坡积洪积地层，夹层较多，具有II-III级自重湿陷性，不均匀下沉性大，山坡较陡，且整个山坡有多处冲沟，该区的卵石层不稳定，卵石间夹有土层，容易被水冲刷带走，造成下陷，因此该处不宜修建高层建筑。
目录引言 (4)⑴粗格栅 (5)⑵细格栅 (5)2 设计计算书 (6)2.1 格栅的设计 (6)⑴栅前水深h (6)⑵栅条间隙数n (7)⑶栅槽宽度B (7)⑷进水渠道渐宽部分的长度L1 (7)⑸栅槽与出水渠道连接处的渐窄部分长度 (7)⑹过栅水头损失h1 (8)⑺栅后槽总高度H (8)⑻栅槽总长度L (8)⑼每日栅渣量W (8)⑴栅前水深h (8)⑵栅条间隙数n (9)⑶栅槽宽度B (9)⑷进水渠道渐宽部分的长度L1 (9)⑸栅槽与出水渠道连接处的渐窄部分长度 (9)⑹过栅水头损失h1 (10)⑺栅后槽总高度H (10)⑻栅槽总长度L (10)⑼每日栅渣量W (10)2.2 曝气沉砂池的设计 (10)⑴总有效容积V (11)⑵池断面积A (11)⑶池总宽度B (11)⑷每个池子宽度b (11)⑸池长L (11)⑹曝气系统设计计算： (12)采用鼓风曝气系统，罗茨鼓风机供风，穿孔管曝气。
(12)①所需曝气量q (12)⑺沉砂斗所需容积V (12)⑻每个沉砂斗的容积V o (12)⑼沉砂斗各部分尺寸 (12)⑽沉砂室高度H (13)⑾空气管的计算 (13)2.3 主体反应池的设计 (13)⑴有关参数 (14)①判断是否可采用A2/O法 (14)②BOD5污泥负荷N (14)③回流污泥浓度X R (14)④污泥回流比R=100%。
..................................................................................................................... 14 ⑤混合液悬浮固体浓度)/(400080001111L mg X R R X R =⨯+=+= ......................................... 14 ⑥混合液回流比R 内. (14)⑵反应池容积V (14)[符合<0.06 kgTP/(kgMLSS .d)，符合要求] (15)⑶剩余污泥量W .................................................................................................................................... 15 ①生成的污泥量W 1 ............................................................................................................................... 15 ②内源呼吸作用而分解的污泥W 2 ....................................................................................................... 15 ③不可生物降解和惰性的悬浮物量（NVSS ）W 3，该部分占TSS 约50% (15)④剩余污泥产量W (15)⑤污泥含水率q 设为99.2% ................................................................................................................. 15 ⑥污泥龄t s . (15)⑷反应池主要尺寸 (15)⑸反应池进、出水系统计算 (16)①进水管 (16)②回流污泥管 (16)③进水井 (16)④出水堰及出水井 (16)⑤出水管 (17)⑹曝气计算 (17)①设计需氧量AOR ................................................................................................................................ 17 = 1228.58 kgO 2/h ..................................................................................................................................... 18 AOR max = 1.4AOR = 1.4×29485.84 = 41280.18 kgO 2/d = 1720.0 kgO 2/h . (18)②标准需氧量 ......................................................................................................................................... 18 C L —— 曝气池内平均溶解氧，取C L =2mg/L ； . (18)⑺厌氧池设备选择（以单组反应池计算） (20)⑻缺氧池设备选择（以单组反应池计算）两座 (20)⑼污泥回流设备 (20)⑽混合液回流设备 (20)2.4 配水井的设计 ................................................................................................................................. 21 ⑴进水管管径D 1 . (21)⑵矩形宽顶堰 (21)2.5 辐流式二沉池的设计 ..................................................................................................................... 22 ⑴每座沉淀池表面积A 1和池径D .......................................................................................................... 22 ⑵有效水深h 2 .. (22)⑶沉淀池总高度H .................................................................................................................................. 22 ⑷沉淀池周边处的高度为：h 1 + h 2 + h 3 =0.3+3.75+0.3= 4.35 m . (23)2.6 浓缩池的设计 (23)⑴浓缩池面积A (23)⑵浓缩池直径D (24)⑶浓缩池深度H (24)2.7 污泥贮泥池的设计 (24)2.8 构筑物计算结果及说明 (24)3.1 布置原则 (26)⑴按功能分区，配置得当 (26)⑵功能明确，布置紧凑 (26)⑶顺流排列，流程简捷 (26)⑷充分利用地形，平衡方土，降低工程费用 (26)⑸必要时应预留适当余地，考虑扩建和施工可能（尤其是对大中型污水处理厂）。
城市污水处理厂工艺设计毕业设计随着城市的快速发展和人口的不断增长，城市污水的排放量也日益增加。
城市污水处理厂作为城市基础设施的重要组成部分，对于保护水资源、改善环境质量具有至关重要的作用。
本次毕业设计旨在设计一座高效、经济、环保的城市污水处理厂，以满足城市发展的需求。
一、设计任务和要求本次设计的城市污水处理厂处理规模为_____吨/日，进水水质主要指标为：化学需氧量（COD）＿____mg/L，生化需氧量（BOD₅）＿____mg/L，悬浮物（SS）＿____mg/L，氨氮（NH₃N）＿____mg/L，总磷（TP）＿____mg/L 等。
出水水质需达到国家《城镇污水处理厂污染物排放标准》（GB 18918-2002）中的一级 A 标准，即COD≤50mg/L，BOD₅≤10mg/L，SS≤10mg/L，NH₃N≤5（8）mg/L，TP≤05mg/L。
二、污水处理厂选址污水处理厂的选址应综合考虑多方面因素，如地形、地质、水文、气象、周边环境、排水去向等。
选址应遵循以下原则：1、位于城市下游，便于污水自流进入处理厂，并能保证处理后的出水顺利排放。
2、有良好的工程地质条件，避免在地质灾害多发区建设。
3、少占农田，尽量利用荒地和劣地。
4、与周边环境协调，减少对周边居民生活和生态环境的影响。
经过综合比选，本次设计的污水处理厂选址在城市的_____方向，占地面积为_____平方米。
三、工艺流程选择目前，常见的城市污水处理工艺有活性污泥法、生物膜法、氧化沟法等。
结合进水水质特点和处理要求，本设计选用改良型 A²/O 工艺。
该工艺具有脱氮除磷效果好、运行稳定、管理方便等优点。
工艺流程简述如下：污水首先经过格栅去除较大的悬浮物和漂浮物，然后进入沉砂池去除砂粒。
经过预处理后的污水进入厌氧池，与回流的污泥混合，进行磷的释放。
接着进入缺氧池，进行反硝化反应，去除氮。
然后进入好氧池，进行有机物的降解、硝化反应和磷的吸收。
污水处理毕业设计【篇一：某污水处理厂毕业设计说明书(完整版可做毕业设计模版)】给水排水工程专业毕业设计任务书设计题目：朔州市恢河污水处理厂设计学生：李文鹃指导教师：杨纪伟完成日期：2006年2月日---2006年6月日河北工程大学城建学院给水排水教研室 2006年2月一、二、设计题目：朔州市恢河污水处理厂设计设计（研究）内容和要求：（包括设计或研究内容、主要指标与技术参数，并根据课题性质对学生提出具体要求）根据朔州市城市总体规划图和所给的设计资料进行城市污水处理厂7设计。
设计内容如下：1、完成一套完整的设计计算说明书。
说明书应包括：污水水量的计算；设计方案对比论证；污水、污泥、中水处理工艺流程确定；污水、污泥、中水处理单元构筑物的详细设计计算，（包括设计流量计算、参数选择、计算过程等，并配相应的单线计算草图），厂区总平面布置说明；污水厂环境保护方案；污水处理工程建设的技术经济初步分析等。
2、绘制图纸不得少于8张，所有图纸按2#图出。
（个别图纸也可画成1#图）。
此外，其组成还应满足下列要求：（1）污水处理工艺及污水回用总平面布置图1张，包括处理构筑物、附属构筑物、配水、集水构筑物、污水污泥管渠、回流管渠、放空管、超越管渠、空气管路、厂内给水、污水管线、中水管线、道路、绿化、图例、构筑物一览表、说明等。
（2）污水处理厂污水和污泥及污水回用工程高程布置图1张，即污水、污泥、中水处理高程纵剖面图，包括构筑物标高、水面标高、地面标高、构筑物名称等。
（3）污水总泵站或中途泵站工艺施工图1张。
（4）污水处理及污泥处理工艺中两个单项构筑物施工平面图和剖面图及部分大样图3~4张。
（5）污水回用工程中主要单体构筑物工艺施工图1~2张。
3、完成相关的外文文献翻译1篇（不少于5000汉字）。
外文资料的选择在教师指导下进行，严禁抄袭有中文译文的外文资料。
4、按照学校要求完成毕业设计文件。
三、设计原始资料：（一）排水体制：完全分流制（二）污水量1、城市设计人口27万人，居住建筑内设有室内给排水卫生设备和淋浴设备。
一、污水处理工艺选择与可行性分析1、污水厂的设计规模近期污水量为2×104 m3/d，远期污水量为4×104 m3/d，其中生活污水和工业废水所占比例约为6:4。
污水厂主要处理构筑物拟分为二组,这样既可满足近期处理水量要求，又留有空地以二期扩建之用。
2、进出水水质由于进水不但含有BOD5,还含有大量的N，P所以不仅要求去除BOD5还应去除水中的N，P使其达到排放标准。
3、处理程度的计算1。
BOD5的去除率2 。
COD的去除率3。
SS的去除率4。
总氮的去除率5。
总磷的去除率4、本工程采用生物脱氮除磷工艺的可行性BOD5：N：P的比值是影响生物脱氮除磷的重要因素，氮和磷的去除率随着BOD5/N和BOD5/P比值的增加而增加。
理论上,BOD5/N>2。
86才能有效地进行脱氮，实际运行资料表明,BOD5/N>3时才能使反硝化正常进行。
在BOD5/N=4～5时，氮的去除率大于50％，磷的去除率也可达60%左右。
本工程BOD5/N=3,可以满足生物脱氮的要求。
对于生物除磷工艺,要求BOD5/P=33～100。
本工程BOD5/P等于36，能满足素之一,在碳化与硝化合并处理工艺中，硝化菌所占的比例很小，约5％。
一般负荷小于0。
15kg BOD5/kgMLSS。
d时，处理系统的硝化反认为处理系统的BOD5应才能正常进行。
根据所给定的污水水量及水质，参考目前国内外城市污水处理厂的设计及运转经验，对于生活污水占比例较大的城市污水而言，以下几种方法最具代表性：A2/O法、AB法、生物滤池、循环式活性污泥法（改良SBR）、氧化沟法.5、工艺比较及确定又要适当去除N,P故可采用SBR 城市污水处理厂的方案,既要考虑去除BOD5或氧化沟法，或A2/O法。
A A2/O法A2/O工艺即缺氧/厌氧/好氧活性污泥法, A2/O法处理城市污水的特点：运行费用较传统活性污泥法低，曝气池池容小，需气量少，具有脱氮除磷功能,BOD5和SS去除率高，出水水质较好,工作稳定可靠，有较成熟的设计、施工及运行管理经验,产泥量较传统活性污泥法少；污泥脱水性能较好；无需设初沉池；对水质和水温度化有一定适应能力;另外,从节省能耗的角度看,A2/O可以充分利,回收了部分硝化反应的需氧量，反硝化反应所用硝化液中的硝态氧来氧化BOD5产生的碱度可以部分补偿硝化反应消耗的碱度，因此对含氮浓度不高的城市污水可以不另外加碱来调节PH。
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要本设计为陕西省蒲城污水处理工艺设计，分两期建设。
总设计处理流量为40000m3/d、其中：近期设计水平年处理流量：20000m3/d，远期规划年处理流量：20000m3/d。
进水水质：BOD5=200 mg/l，CODcr=400 mg/l，SS=220 mg/l，TN =40 mg/l，TP=5mg/l，NH3-N =25 mg/l。
出水水质要求达到GB18918-2002《城镇污水处理厂污染物排放标准》中一级B类标准，即：BOD5=20 mg/l，CODcr=60 mg/l，SS=20 mg/l，TN =20 mg/l，TP=1mg/l，NH3-N =8 mg/l。
根据各种工艺优缺点的定性分析，以及本工程的具体情况（即要求处理工艺既能有效地去除BOD、COD、SS等，又能达到脱氮除磷效果，且进水BOD5浓度较低（设计进水BOD5=180mg/L）），初步选定运行稳定、出水水质良好的前置厌氧池的氧化沟工艺和A2/O工艺作为对比工艺，从经济、技术等方面进行比选。
氧化沟工艺总投资1789.36万元，成本0.59元；A²/O工艺总投资2227.19万元，成本0.77元。
氧化沟具有独特的水力流动特点，有利于活性污泥的生物凝聚作用，且不需要使用初沉池、BOD负荷低，对水温、水质、水量的变动有较强的适应性。
因此，选定前置厌氧池的OD工艺为最佳方案。
氧化沟的污水处理工艺流程为：中格栅→污水提升泵房→细格栅→沉砂池→厌氧池→卡鲁塞尔氧化沟→辐流式二沉池→加氯接触消毒。
剩余污泥一部分作为回流污泥回流至厌氧池和氧化沟，另一部分作为剩余污泥处理后外排。
污水处理厂厂区内有：各种处理单元构筑物；连通各处理构筑物之间的管道及其他管线；辅助性建筑物；道路及绿地等。
由于蒲城县地势东高西低，高差较大，主导风向NE，所以各构筑物主要走向由东向西，生活工作区设东南角。
此次毕业设计资料主要由封面、毕业设计任务书、开题报告、中英文摘要及关键词、目录、正文、致谢、参考文献或资料、附录、附件等组成。
关键词：城市污水，氧化沟工艺，污泥处理Abstract┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊This d esign of Shaanxi Pucheng sewage treatment process d esign, two phase of construction. The total d esign processing fl ow is 40000m3/d, among them: the d esign l evel years processing flow is 20000m3/d, The forward planning years processing fl ow is 20000m3/d too.Infl ow quality: BOD5=200 mg/l，COD cr =400 mg/l，SS=220 mg/l，TN =40 mg/l，TP=5mg/l，NH3-N =25 mg/l。
Effluent water quality requirements to GB18918-2002《The urban sewage treatment plant emissions standards》for pollutants discharge of l evel 1 B class standards, and the Weihe river system (Shaanxi section) integrated wastewater discharge standard "secondary standard,namely: BOD5=20 mg/l，COD cr =60 mg/l，SS=20 mg/l，TN =20 mg/l，TP=1mg/l，NH3-N =8 mg/l。
According to various process the advantages and disadvantages of qualitative analysis, and the specific situation of this project which requires treatment can effectively remove BOD, COD, SS, etc, and can achieve d enitrification and phos phorus effect and feed water BOD5 l ow concentration (d esign fill BOD5 = 180 mg/L). Preliminary selected stabl e operation and good water quality of water of the front of the process and Anaerobic ditch OD A2/O process for comparison process, from the economy, technol ogy and choose contrast.The Oxidation ditch process with a total investment of 17.8936 million yuan, cost 0.59 yuan; A2/O process A total investment of 22.2736 million yuan RMB, the cost 0.77 yuan. The Oxidation ditch has a unique hydraulic fl ow characteristics, be helpful for biol ogical active sludge rally, and d o not need to use pond early, BOD l ow l oad, the water temperature, water quality and quantity, changes have strong adaptability. Therefore, the selected process for the l ead Anaerobic ditch before OD the best solutions.The Oxidation ditch process of wastewater treatment for: In ascension grid→Sewage pump room →Fine grille →Sink sand pool→Anaerobic ditch →Carrousel oxidation ditch →Spoke to streaming the second pond →Chl orination exposure to disinfection. Excess sludge as part of backfl ow return sludge to Anaerobic ditch and oxidation ditch, the other part of surplus sludge treatment as after discharge. Sewage treatment plants in the factory: all kinds of processing unit structures; The treatment between the structures connected piping and other pipeline; Auxiliary buil dings; Roads and green space, etc. Because Pucheng l ow-lying east west l ow, the difference is bigger, l eading the wind Northeast, so various structures to mainly from east to west, and the southeast corner is life working area.The graduation d esign material mainly by the cover, graduation d esign specification,┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊bernal, Chinese and English abstract and keywords, directory, text, thanks, references or material, appendix, accessories etc.Key words: urban sewage, oxidation ditch process, sludge treatment目录前言 (1)第一章设计说明书 (2)1.1. 城市资料及设计任务概述： (2)1.2设计依据： (2)1.2.1污水处理厂进水水质： (2)1.2.2污水处理厂出水水质： (2)1.3蒲城县概况及自然条件 (3)1.3.1蒲城县概况 (3)1.3.2.环境概况 (3)1.4.设计原则 (4)1.5.主要污水处理工艺方案的比较 (5)1.5.1污水处理工艺方案的选择原则 (5)1.5.2氧化沟工艺和A2/O工艺工艺方案比较 (6)1.5.2氧化沟工艺和A2/O工艺工艺方案比选 (8)1.5.3 污水处理流程 (10)1.6污水处理工程设计说明 (10)1.6.1.污水处理构筑物设计 (10)1.6.2污泥处理构筑物 (10)1.6.2辅助附属构筑物 (11)1.7污水处理厂的平面布置与高程布置概述 (11)1.7.1.污水处理厂的平面布置 (11)1.7.2.污水处理厂高程布置 (13)第二章污水处理构筑物的设计与计算 (13)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊方案一 Carrousuel氧化沟工艺 (14)1.1.中格栅尺寸计算 (14)1.1.1设计参数确定： (14)1.1.2设计计算 (14)1.2.污水提升泵房计算 (15)1.3.泵后细格栅设计计算 (16)1.3.1.设计参数确定： (16)1.3.2. 设计计算 (16)1.4.沉砂池设计计算 (17)1.4.1. 沉砂池的选型： (17)1.4.2 设计参数确定 (17)1.4.3 池体设计计算 (17)1.5.Carrousuel氧化沟池体设计计算 (18)1.5.1.设计参数： (18)1.5.2.设计计算 (19)1.6.向心辐流式二沉池设计计算 (22)1.6.1.设计参数的选取 (22)1.6.2.沉淀池尺寸设计 (22)1.7.计量槽设计计算 (24)1.7.1.主要部分尺寸设计为： (24)1.7.2.计量槽总长度 (25)1.8.接触消毒池 (25)1.8.1.设计参数： (25)1.8.2.设计计算： (25)2.10.污泥泵房设计计算 (26)2.10.1.污泥泵房设计说明 (26)2.10.2.回流污泥泵设计选型 (27)2.10.3.剩余污泥泵设计选型 (27)1.10.污泥重力浓缩池设计计算 (27)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1.10.1设计参数 (27)1.10.2设计计算 (27)1.11.贮泥池设计计算 (28)1.11.1. 污泥量的计算 (28)1.11.2. 贮泥池池体积算 (29)1.12.机械脱水间设计计算 (29)1.12.1.脱水机选择 (29)方案二 A2/O工艺 (29)2.1.泵前中格栅设计计算 (29)2.1.1. 格栅尺寸计算 (30)2.2.污水提升泵房设计计算 (31)2.3.泵后细格栅设计计算 (31)2.3.1.设计参数确定： (31)2.3.2. 设计计算 (32)2.4.沉砂池设计计算 (33)2.4.1.沉砂池的选型： (33)2.4.2.设计参数确定 (33)2.4.3.池体设计计算 (33)2.5.向心辐流式初池设计计算 (34)2.5.1.设计参数的选取 (35)2.5.2.沉淀池尺寸设计 (35)2.6.A2/O生物反应池池体设计计算 (37)2.6.1.设计参数： (37)2.6.2.设计计算 (37)2.7.向心辐流式二沉池设计计算 (40)2.7.1.设计参数的选取 (40)2.7.2.沉淀池尺寸设计 (40)2.8.计量槽设计计算 (42)2.8.1.主要部分尺寸设计为： (42)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2.8.2.计量槽总长度 (42)2.9.接触消毒池与加氯间 (43)2.9.1.设计参数： (43)2.9.2.设计计算： (43)2.10.污泥泵房设计计算 (44)2.10.1.污泥泵房设计说明 (44)2.10.2.回流污泥泵设计选型 (44)2.10.3.剩余污泥泵设计选型 (45)2.11.污泥重力浓缩池设计计算 (45)2.11.1设计参数 (45)2.12.贮泥池设计计算 (46)2.12.1.污泥量的计算 (46)2.12.2.贮泥池容 (46)2.13.机械脱水间设计计算 (47)2.13.1.脱水机选择 (47)第三章投资估算 (47)3.1 Carrousuel氧化沟工艺的投资估算 (47)3.1.1工程投资计算书 (47)3.1.2污水处理成本计算 (48)3.2 A2/O工艺的投资估算 (50)3.2.1工程总投资计算书 (50)3.1.2污水处理成本计算 (51)第四章水力及高程的设计计算 (53)4.1. 污水处理构筑物的高程设计 (53)4.1.1高程设计计算 (53)4.1.2污泥高程设计计算 (56)第五章组织机构、劳动定员及工程项目编制计划 (58)6.1机构设置 (58)6.2劳动定员编制： (58)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第六章致谢 (60)第七章参考文献 (61)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊前言长期以来，城市污水处理均以去除有机物和悬浮物为目的，其工艺为普通活性污泥法．该法对氮、磷等无机营养物去除效果很差．一般来说*1，氮的去除率只有20％～30％，磷的去除率只有10％～20％．随着大量的化肥、农药、洗涤剂等高浓度氮、磷工业废水的排出，导致城市污水中N、P浓度急剧增加，从而引起水体中溶解氧降低及水体富营养化，同时影响了处理后污水的复用．所以，要求在城市污水处理过程中不仅要有效地去除BOD和SS，而且要有效地脱氮除磷．八十年代以来，生物脱氮除磷工艺已成为现代污水处理的重大课题，特别是以氧化沟和厌氧－缺氧－好氧（Anaerobic－Anoxic－aerobic，简称A2／O工艺）为代表的一系列系的生物脱氮除磷工艺，因其特有的技术经济优势和环境效益，越来越受到人们的高度重视。
