污水处理厂工艺设计计算书

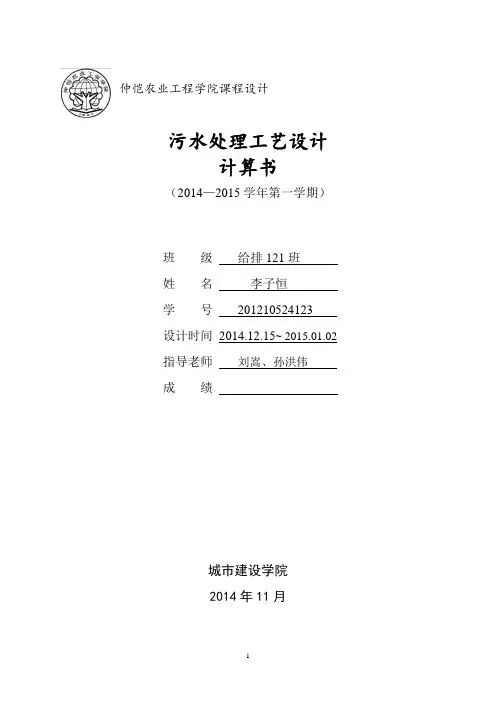

仲恺农业工程学院课程设计污水处理工艺设计计算书（2014—2015学年第一学期）班级给排121班姓名李子恒学号************设计时间2014.12.15~ 2015.01.02指导老师刘嵩、孙洪伟成绩城市建设学院2014年11月目录1 课程设计目的和要求 (4)1.1设计目的 (4)1.2 设计任务 (4)1.3设计要求 (4)1.4 原始资料 (4)2 污水处理流程方案 (5)3 处理程度的确定 (6)4 污水的一级处理 (6)4.1 格栅计算 (6)4.1.1单独设置的格栅 (7)4.2 沉砂池计算 (10)4.3 初次沉淀池计算 (14)4.3.1 斜板沉淀池 (14)5 污水的生物处理 (19)5.1 曝气池 (19)5.1.1设计参数 (19)5.2.2 平面尺寸计算 (20)5.1.3 进出水系统 (22)5.1.4 曝气池出水设计 (24)5.1.5 其他管道设计 (24)5.1.6 剩余污泥量 (24)6 生物处理后处理 (25)6.1 二沉淀池设计计算 (25)6.1.1 池形选择 (25)6.1.2 辐流沉淀池 (25)6.2 消毒设施设计计算 (32)6.2.1 消毒剂的投加 (32)6.2.2 平流式消毒接触池 (32)6.3 巴氏计量槽设计 (34)7 污泥处理构筑物计算 (35)7.1 污泥量计算 (35)7.1.1 初沉池污泥量计算 (35)7.1.2 剩余污泥量计算 (36)7.2污泥浓缩池 (36)7.2.1 辐流浓缩池 (37)7.3 贮泥池 (39)7.3.1 贮泥池的作用 (39)7.3.2 贮泥池计算 (40)7.4 污泥消化池 (41)7.4.1 容积计算 (41)7.4.2 平面尺寸计算 (44)7.4.3 消化池热工计算 (45)7.4.4 污泥加热方式 (48)8 污水处理厂的布置 (50)8.1 污水处理厂平面布置 (50)8.1.1 平面布置原则 (50)8.1.2 污水处理厂的平面布置图 (52)8.2 污水处理厂高程布置 (52)8.2.1 高程布置原则 (52)8.2.2 高程布置计算 (53)8.2.3 污水处理厂高程图 (55)1 课程设计目的和要求1.1设计目的本设计是围绕必修课程《水质工程学》开展的课程设计，课程设计是教学的重要组成部分，是将污水处理理论与工程设计相联系的重要环节，其目的在于：训练学生设计与制图的基本技能，复习和理解给水处理工程课程所讲授的内容，培养学生动手能力和训练严格的科学态度和工作作风，最终达到提高学生综合运用理论知识独立进行分析和解决实际工程技术问题的能力的目标。

1 已知：（1）处理水量：Q=1.3×4.0×104m3/d =2166.7m3/h（2）处理水质：污水处理厂二期工程进出水水质一览表1.设计参数拟用改良A/O法，去除BOD5与COD之外，还具备硝化和一定的脱氮除磷作用，使出水NH3-N低于排放标准。

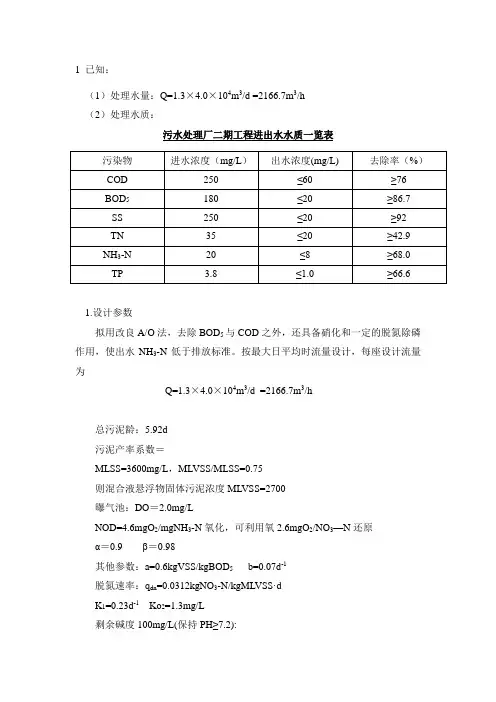

按最大日平均时流量设计，每座设计流量为Q=1.3×4.0×104m3/d =2166.7m3/h总污泥龄：5.92d污泥产率系数＝MLSS=3600mg/L，MLVSS/MLSS=0.75则混合液悬浮物固体污泥浓度MLVSS=2700曝气池：DO＝2.0mg/LNOD=4.6mgO2/mgNH3-N氧化，可利用氧2.6mgO2/NO3—N还原α＝0.9 β＝0.98其他参数：a=0.6kgVSS/kgBOD5b=0.07d-1脱氮速率：q dn=0.0312kgNO3-N/kgMLVSS·dK1=0.23d-1Ko2=1.3mg/L剩余碱度100mg/L(保持PH≥7.2):所需碱度7.1mg 碱度/mgNH 3-N 氧化；产生碱度3.0mg 碱度/mgNO 3-N 还原 硝化安全系数：2.5 脱硝温度修正系数：1.08 2.设计计算（1）碱度平衡计算：1）设计的出水5BOD 为20 mg/L ，则出水中溶解性5BOD ＝20-0.7×20×1.42×（1－e -0.23×5）=6.4 mg/L2）采用污泥龄20d ，则日产泥量为：8.550)2005.01(1000)4.6190(100006.01=⨯+⨯-⨯⨯=+m r bt aQS kg/d设其中有12.4％为氮，近似等于TKN 中用于合成部分为： 0.124⨯550.8=68.30 kg/d 即：TKN 中有83.610000100030.68=⨯mg/L 用于合成。

需用于氧化的NH 3-N =34-6.83-2=25.17 mg/L 需用于还原的NO 3-N =25.17-11=14.17 mg/L 3）碱度平衡计算已知产生0.1mg/L 碱度 /除去1mg BOD 5，且设进水中碱度为250mg/L ，剩余碱度=250-7.1×25.17+3.0×14.17+0.1×（190－6.4）=132.16 mg/L 计算所得剩余碱度以C a CO 3计，此值可使PH ≥7.2 mg/L（2）硝化区容积计算： 硝化速率为()[]⎥⎥⎦⎤⎢⎢⎣⎡+⨯⎥⎦⎤⎢⎣⎡+⨯=--22158.105.015098.021047.0O K O N N e O T T n μ ()[]⎥⎦⎤⎢⎣⎡+⨯⎥⎦⎤⎢⎣⎡+⨯=-⨯-23.12102247.0158.11505.01515098.0e =0.204 d -1故泥龄：9.4204.011===nw t μ d 采用安全系数为2.5，故设计污泥龄为：2.5⨯4.9=12.5d原假定污泥龄为20d ，则硝化速率为： 05.0201==n μd -1 单位基质利用率：167.06.005.005.0=+=+=abu n μkg 5BOD /kgMLVSS.dMLVSS=f×MLSS=0.75⨯3600=2700 mg/L所需的MLVSS 总量=kg 109941000167.010000)4.6190(=⨯⨯-硝化容积：9.40711000270010994=⨯=n V m 3水力停留时间：8.924100009.4071=⨯=n t h（3）反硝化区容积： 12℃时，反硝化速率为：()20029.0)(03.0-⎥⎦⎤⎢⎣⎡+=T dn M F q θ()201208.1029.0)24163600190(03.0-⨯⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+⨯⨯= =0.017kgNO 3-N/kgMLVSS.d还原NO 3-N 的总量=7.14110000100017.14=⨯kg/d 脱氮所需MLVSS=3.8335019.07.141=kg脱氮所需池容：1.3087100027003.8335=⨯=dn V m 3水力停留时间：4.72410004.2778=⨯=dn t h（4）氧化沟的总容积： 总水力停留时间：2.174.78.9=+=+=dn n t t t h总容积：71591.30879.4071=+=+=dn n V V V m 3（5）氧化沟的尺寸：氧化沟采用4廊道式卡鲁塞尔氧化沟，取池深3.5m ，宽7m ，则氧化沟总长:m 2.29275.37159=⨯。

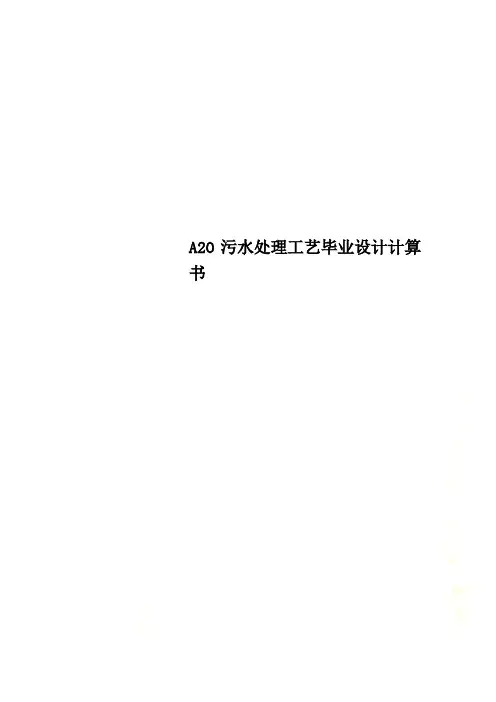

A2O污水处理工艺毕业设计计算书摘要本次毕业设计的题目为武汉某经济开发区污水处理厂设计—OA/2工艺。

主要任务是完成该经济开发区排水管网布置及污水处理厂初步设计和单项处理构筑物施工图设计。

其中初步设计要完成设计说明书一份、污水处理厂总平面图一张及污水处理厂污水与污泥高程图一张；单项处理构筑物施工图设计中，主要是完成OA/2平面图和剖面图及部分大样图。

该污水处理厂工程，近期规模为5万吨/日。

该污水厂的污水处理流程为：从泵房到沉砂池，进入OA/2反应池，进入辐流式二次沉淀池，进入接触池，再进入巴氏计量槽，最后出水；污泥的流程为：从OA/2反应池排出的剩余污泥进入集泥配水井，再由污水泵送入浓缩池，再进入储泥池，最后外运处置。

污水处理厂处理后的出水优于国家污水综合排放标准(GB8978-1996)中的一级标准。

所选择的OA/2工艺，具有良好的脱氮除磷功能。

关键词：OA/2工艺；脱氮除磷；目录摘要 1ABSTRACT 错误!未定义书签。

第一部分错误!未定义书签。

第1章设计概论41.1设计任务41.2 开发区概况及自然条件5 1.2.1 开发区概况51.2.2 开发区自然条件81.2.3 设计水量与水质11第2章总体设计122.1排水体制122.1.1 合流制排水系统122.1.3 分流制排水系统132.1.5 排水体制选择162.2 污水处理厂设计规模17第3章污水处理厂设计183.1 污水处理厂址选择183.2 污水污泥处理工艺选择18 3.2.1水质193.2.2污水、污泥处理工艺选择 19 3.3主要生产构筑物工艺设计32 3.3.1 进水泵房323.3.2 细格栅和沉砂池333.3.3 A2/O池343.3.4 鼓风机房353.3.5 二次沉淀池363.3.6 配水集泥井373.3.7 污泥浓缩池373.3.8 脱水车间38第4章污水处理厂总体布置384.1污水厂平面布置384.1.1污水处理厂平面布的原则 38 4.1.2 污水处理厂的平面布置434.2污水厂的高程布置444.2.1污水厂高程的布置方法 444.2.2本污水处理厂高程计算 46第5章劳动定员及其附属构筑物 50 5.1劳动定员505.2人员培训525.3技术管理525.4附属构筑物535.6附属化验设备54第6章厂区建筑设计556.1设计范围566.2 建筑标准566.3设计主要内容566.4 装修标准58第7章结语59第8章参考文献608.1 执行的主要设计规范和标准608.2 主要参考书目61第二部分设计计算书63第1章排水管网计算表631.1排水流域划分、管道定线和汇水面积计算631.2划分设计管段，计算设计流量 641.3 水力计算76第2章泵房设计计算77第3章细格栅设计计算79第4章沉砂池设计83第5章A2/O生物反应池85第6章二沉池97第7章浓缩池101致谢103第1章设计概论1.1设计任务本次毕业设计的主要任务是完成某经济技术开发区A2/O工艺处理城市污水设计。

仲恺农业工程学院课程设计污水处理工艺设计计算书（2014—2015学年第一学期）班级给排121班姓名李子恒学号************设计时间2014.12.15~ 2015.01.02指导老师刘嵩、孙洪伟成绩城市建设学院2014年11月目录1 课程设计目的和要求 (4)1.1设计目的 (4)1.2 设计任务 (4)1.3设计要求 (4)1.4 原始资料 (4)2 污水处理流程方案 (5)3 处理程度的确定 (6)4 污水的一级处理 (6)4.1 格栅计算 (6)4.1.1单独设置的格栅 (7)4.2 沉砂池计算 (10)4.3 初次沉淀池计算 (14)4.3.1 斜板沉淀池 (14)5 污水的生物处理 (19)5.1 曝气池 (19)5.1.1设计参数 (19)5.2.2 平面尺寸计算 (20)5.1.3 进出水系统 (22)5.1.4 曝气池出水设计 (24)5.1.5 其他管道设计 (24)5.1.6 剩余污泥量 (24)6 生物处理后处理 (25)6.1 二沉淀池设计计算 (25)6.1.1 池形选择 (25)6.1.2 辐流沉淀池 (25)6.2 消毒设施设计计算 (32)6.2.1 消毒剂的投加 (32)6.2.2 平流式消毒接触池 (32)6.3 巴氏计量槽设计 (34)7 污泥处理构筑物计算 (35)7.1 污泥量计算 (35)7.1.1 初沉池污泥量计算 (35)7.1.2 剩余污泥量计算 (36)7.2污泥浓缩池 (36)7.2.1 辐流浓缩池 (37)7.3 贮泥池 (39)7.3.1 贮泥池的作用 (39)7.3.2 贮泥池计算 (40)7.4 污泥消化池 (41)7.4.1 容积计算 (41)7.4.2 平面尺寸计算 (44)7.4.3 消化池热工计算 (45)7.4.4 污泥加热方式 (48)8 污水处理厂的布置 (50)8.1 污水处理厂平面布置 (50)8.1.1 平面布置原则 (50)8.1.2 污水处理厂的平面布置图 (52)8.2 污水处理厂高程布置 (52)8.2.1 高程布置原则 (52)8.2.2 高程布置计算 (53)8.2.3 污水处理厂高程图 (55)1 课程设计目的和要求1.1设计目的本设计是围绕必修课程《水质工程学》开展的课程设计，课程设计是教学的重要组成部分，是将污水处理理论与工程设计相联系的重要环节，其目的在于：训练学生设计与制图的基本技能，复习和理解给水处理工程课程所讲授的内容，培养学生动手能力和训练严格的科学态度和工作作风，最终达到提高学生综合运用理论知识独立进行分析和解决实际工程技术问题的能力的目标。

污水处理厂设计计算书一、工程概况某城市污水处理厂，采用传统活性污泥法处理工艺，沉淀池型式为辐流式，曝气池采用鼓风曝气，进入曝气池的总污水量为50000m3/d，污水的时变化系数为1.28，进入曝气池污水的BOD5为215mg/L，处理出水总BOD5≤20mg/L。

二、曝气池的设计1．污水处理程度的计算进入曝气池污水的BOD5值（Sa）为215mg/L，计算去除率，首先按下式计算处理水中非溶解性BOD5值，即BOD5=7.1bXaCe式中Ce——处理水中悬浮固体浓度，取值为25mg/L；b——微生物自身氧化率，一般介于0.05~0.1之间，取值0.09；Xa——活性微生物在处理水中所占比例，取值0.4；代入各值BOD5=7.1×0.09×0.4×25=6.39≈6.4处理水中溶解性BOD5值为：20-6.4=13.6mg/L去除率η=(215-13.6)/215=0.938≈0.942．曝气池的计算与各部位尺寸的确定曝气池按BOD-污泥负荷法计算(1) BOD-污泥负荷率的确定拟定采用的BOD-污泥负荷率为0.3kgBOD5/(kgMLSS·d)。

但为稳妥计，按下式加以较核：Ns =K2Sef/ηK2值取0.0280 Se=13.6mg/L η=0.94 f=MLVSS/MLSS=0.75代入各值Ns =0.0280×13.6×0.75/0.94=0.30 kgBOD5/(kgMLSS·d)计算结果确证，取值0.3是适宜的。

(2) 确定混合液污泥浓度（X）根据已确定的Ns值，查图4-7得相应的SVI值为100-120，取值120。

按下式确定混合液污泥浓度值X。

对此r=1.2，R=50%，代入各值，得：X=R·r·106/[(1+R)SVI]=0.5×1.2×106/[(1+0.5)×120]=3333mg/L≈3300mg/L (3) 确定曝气池容积，按下式计算，即：V=QSa /(NsX)代入各值：V=50000×215/(0.30×3300)=10858.59≈10859m3(4) 确定曝气池各部位尺寸设4组曝气池，每组容积为10859/4=2715m3池深取4.2m，则每组曝气池的面积为F=2715/4.2=646.43m2池宽取4.5m，B/H=4.5/4.2=1.07，介于1-2之间，符合规定。

（工艺技术）SBR法污水处理工艺设计计算书米/秒。

5、污水排水接纳河流资料：该污水厂的出水直接排入厂区外部的河流，其最高洪水位（50年一遇）为380.0m，常水位为378.0m，枯水位为375.0m。

6、厂址及场地现状该镇以平原为主，污水处理厂拟用场地较为平整，交通便利。

厂址面积为35000m2。

厂区地面标高384.5~383.5米，原污水将通过管网输送到污水厂，来水管管底标高为8米(于地面下8米)。

受纳水体最高洪水位6米，最低水位标高在-4米。

三、课程设计具体安排1、确定污水处理厂的工艺流程，对处理构筑物选型做说明；2、对主要处理设施（格栅、沉砂池、初沉池、污泥浓缩池）进行工艺计算（附必要的计算草图）；3、按扩初标准，画出平面布置图，内容包括表示出处理厂的范围，全部处理构筑物及辅助建筑物、主要管线的布置、主干道及处理构筑物发展的可能性；4、按扩初标准，画出高程布置图，表示出原污水、各处理构筑物的高程关系、水位高度以及处理出水的出厂方式；5、按扩初标准，画出主要处理构筑物的平面剖面构造图；6、编写设计说明书、计算书。

四、设计成果1、设计计算说明书一份；2、设计图纸：平面和高程布置图、构筑物平剖面。

（共5张2号图纸）第二章SBR工艺流程方案的选择2.1、SBR工艺主要特点及国内外使用情况：SBR是序列间歇式活性污泥法的简称，与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。

它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉池等功能于一池，无污泥回流系统。

经过这个废水处理工艺的废水可达到设计要求，可以直接排放。

处理后的污泥经机械脱水后用作肥料。

此工艺在国内外被引起广泛重视和研究日趋增多的一种污水生物处理新技术，目前，已有一些生产性装置在运行之中。

它主要应用在城市污水、工业废水处理方面。

A2O工艺计算书一、概述A2O 工艺（AnaerobicAnoxicOxic，厌氧缺氧好氧）是一种常用的污水处理工艺，具有同步脱氮除磷的功能。

该工艺通过在不同的反应区域创造不同的环境条件，使微生物能够有效地去除污水中的有机物、氮和磷等污染物。

本计算书将对 A2O 工艺的主要设计参数进行计算，以确定工艺设备的尺寸和运行参数。

二、设计基础数据1、设计处理水量：＿____m³/d2、进水水质：COD（化学需氧量）：＿____mg/LBOD₅（五日生化需氧量）：＿____mg/LTN（总氮）：＿____mg/LTP（总磷）：＿____mg/LNH₃N（氨氮）：＿____mg/L3、出水水质要求：COD：＿____mg/LBOD₅：＿____mg/LTN：＿____mg/LTP：＿____mg/LNH₃N：＿____mg/L三、反应池容积计算1、厌氧池容积（V₁）厌氧池水力停留时间（HRT₁）一般取 1 2 h，本次设计取 15 h。

V₁＝ Q × HRT₁其中，Q 为设计处理水量。

计算可得：V₁＝＿____m³2、缺氧池容积（V₂）缺氧池水力停留时间（HRT₂）一般取 2 4 h，本次设计取 3 h。

V₂＝ Q × HRT₂计算可得：V₂＝＿____m³3、好氧池容积（V₃）好氧池水力停留时间（HRT₃）一般取 4 8 h，本次设计取 6 h。

V₃＝ Q × HRT₃计算可得：V₃＝＿____m³四、污泥负荷计算1、好氧池污泥负荷（Ns）Ns ＝（L₀ Le）× Q ／（XV₃）其中，L₀为进水 BOD₅浓度，Le 为出水 BOD₅浓度，X 为混合液悬浮固体浓度（MLSS），一般取 2500 4000 mg/L，本次设计取 3000 mg/L。

计算可得：Ns ＝＿____kg BOD₅/（kg MLSS·d）2、校核污泥龄（θc）θc ＝ 1 ／ Ns计算可得：θc ＝＿____d五、混合液悬浮固体浓度（MLSS）计算1、好氧池 MLSS（X）X ＝R × ρ × 10³ ／ SVI其中，R 为污泥回流比，一般取 50% 100%，本次设计取 70%；ρ 为回流污泥浓度，一般取 8000 12000 mg/L，本次设计取 10000 mg/L；SVI（污泥体积指数）一般取 70 150 mL/g，本次设计取 100 mL/g。

一．A 2/O 工艺的设计 1.1 A 2/O 工艺说明根据处理要求，我们需计算二级处理进水碳氮比值和总磷与生化需氧量的比值，来判断A 2/O 工艺是否适合本污水处理方案。

1. 设计流量：Q ＝20000m³/d=833.3m³/h原污水水质：COD ＝320mg/L BOD ＝180 mg/L SS ＝200 mg/L TN ＝38mg/L TP ＝4mg/L NH 3-N ＝26 mg/L一级处理出水水质：COD ＝330×（1－20%）＝264mg/L BOD ＝180×（1－10%）＝160mg/L SS ＝200×（1－30%）＝140 mg/L二级处理出水水质：BOD ＝10mg/L SS ＝10 mg/L NH 3-N ＝5mg/L TP ≤1 mg/L TN ＝15 mg/L COD=50 mg/L 其中：42.838320＝＝TN COD ＞8025.01604=＝BOD TP ＜0.06 符合A 2/O 工艺要求，故可用此法。

1.2 A 2/O 工艺设计参数BOD 5污泥负荷N ＝0.071KgBOD5/(KgMLSS ‧d)好氧段DO ＝2 缺氧段DO ≤0.5 厌氧段DO ≤0.2回流污泥浓度Xr ＝60001100600000＝⨯mg/L 污泥回流比R ＝100% 混合液悬浮固体浓度 X ＝＝＋r ·1X R R 6000·21＝3000mg/L 混合液回流比R 内：TN 去除率yTN ＝%100381538⨯-＝60% R 内＝TNTNy 1y -×100%＝150% 取R 内＝200%1.3设计计算（污泥负荷法）硝化池计算（2）硝化细菌最大比增长速率ma xμ=0.47e 0.098（T-15）ma xμ =0.47⨯e 0.098⨯（T-15）=0.3176d -1（2） 稳定运行状态下硝化菌的比增长速率μN =,max 11N z N K N μ+=0.42615151⨯+=0.399d -1（3） 最小污泥龄 θc mθc m=1/μN =10.399=2.51d （4） 设计污泥龄 d c θd c θ=mC FD θ⨯d d c 04.951.232.1=⨯⨯=θ 为保证污泥稳定 ， d c θ取20d 。

第一章 污水处理构筑物设计计算一、粗格栅1.设计流量Q=20000m 3/d ，选取流量系数K z =1.5则： 最大流量Q max ＝1.5×20000m 3/d=30000m 3/d ＝0.347m 3/s2.栅条的间隙数（n ）设:栅前水深h=0.4m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60° 则：栅条间隙数85.449.04.002.060sin 347.0sin 21=⨯⨯︒==bhv Q n α(取n=45)3.栅槽宽度(B)设：栅条宽度s=0.01m则：B=s （n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度设：进水渠宽B 1=0.90m,其渐宽部分展开角α1=20°（进水渠道前的流速为0.6m/s ） 则：m B B L 60.020tan 290.034.1tan 2111=︒-=-=α5.栅槽与出水渠道连接处的渐窄部分长度(L 2)m L L 30.0260.0212===6.过格栅的水头损失（h 1）设：栅条断面为矩形断面，所以k 取3则：m g v k kh h 102.060sin 81.929.0)02.001.0(4.23sin 2234201=︒⨯⨯⨯⨯===αε其中ε=β（s/b ）4/3k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，mε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值7.栅后槽总高度(H)设：栅前渠道超高h 2=0.3m则：栅前槽总高度H 1=h+h 2=0.4+0.3=0.7m栅后槽总高度H=h+h 1+h 2=0.4+0.102+0.3=0.802m 8.格栅总长度(L)L=L 1+L 2+0.5+1.0+ H 1/tan α=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9. 每日栅渣量(W)设：单位栅渣量W 1=0.05m 3栅渣/103m 3污水则：W=Q W 1=05.0105.130000100031max ⨯⨯=⨯⨯-Z K W Q =1.0m 3/d 因为W>0.2 m 3/d,所以宜采用机械格栅清渣 10.计算草图：图1-1 粗格栅计算草图二、集水池设计集水池的有效水深为6m,根据设计规范，集水池的容积应大于污水泵5min 的出水量,即:V ＞0.347m 3/s ×5×60=104.1m 3,可将其设计为矩形，其尺寸为3m ×5m ，池高为7m ，则池容为105m 3。

污水处理厂工艺计算书一、工程设计规模：首期设计规模5万m3/d，远期规划规模为8.0万m3/d。

生化系统前处理按（提升泵房按最大处理量8万m3/d的1.34倍，即10.72万m3/d的流量设计，沉砂系统按5万m3/d的1.34倍进行设计）；生化池按平均流量计算；生化后处理单元按K Z＝1.34倍即6.7万m3/d进行设计。

1、设计进水水质：COD cr：380 mg/L NH3-N：25 mg/lBOD5：180 mg/L TP： 4 mg/lSS ：250 mg/L 磷酸盐（以P计）3 mg/LTN：35 mg/L PH：6～10石油类：15 mg/L 色度≤64动植物油：15 mg/L 粪大肠菌群数≤250000个/L2、设计出水水质：COD cr：40 mg/L NH3-N：8 mg/lBOD5：20 mg/L TP： 1.5 mg/lSS ：20 mg/L 磷酸盐（以P计）0.5 mg/LTN：20 mg/l PH：6～9石油类： 3 mg/L 粪大肠菌群数≤10000个/L动植物油： 3 mg/L 色度≤30挥发酚0.3 mg/L 硫化物0.5 mg/L阴离子表面活性剂≤1二、主要建、构筑物和设备污水处理厂，首期设计规模为5万m3/d，远期规划规模为8.0万m3/d。

推荐方案主要构筑物包括：粗格栅间、进水泵房、细格栅、旋流沉砂池、厌氧池、氧化沟、鼓风机房、配水井、二沉池、回流污泥井、剩余污泥井、污泥脱水机房、紫外线消毒池等。

1、粗格栅井城市污水经排水管道系统收集后，重力流至进水泵房，经过进水泵房提升输送到处理构筑物中。

因污水中含有一些较大颗粒的悬浮杂物等杂质，为了保护水泵正常运转，在进水泵房前必须设置格栅。

功能：去除污水中较大的漂浮物，并拦截直径大于20mm的杂物，以保证污水提升系统的正常运行。

格栅井按最大处理量8万m3/d的1.34倍，即10.72万m3/d 的流量设计，一次建成。

格栅按5万m3/d的1.34倍设计、选型⑴主要参数设计流量：Q max＝0.776m3/s过栅流速：V=0.8 m/s栅前水深：h=1.2m栅条间隙：b=20mm栅条宽度：s=10mm格栅倾角：α=75°一期共设置格栅数2台，1用1备，远期增设1台⑵设计计算①栅条的间隙数（n）n＝Q max(sinα) 1/2/bhv＝0.776×(0.966)1/2÷0.02÷1.2÷0.8≈40（个）②单格栅槽宽度（B1）单格格栅栅条的间隙数＝40个B1=s（n-1）+bn =0.01×(40-1)+0.02×40＝1.18m，取1.2 m，（一期设机械粗格栅2道，格栅净宽1.2m）。

( 1 )反应器内 MLSS 浓度取 MLSS 浓度 X=3000mg/L ，回流污泥浓度 X R=9000mg/L( 2 )求硝化的比生长速率( 3 )求设计 SRT d (污泥龄)( 4 )好氧池停留时间( 5 )好氧池面积( 6 )生物固体产量( 7 )比较求由氮氧化成的硝酸盐数量( 1 )内回流比 IR( 2 )缺氧池面积( 1 )厌氧池容积( 1 )设计最大需氧量 AORAOR= 除去 BOD 需氧量—剩余污泥当量 +消化需氧量—反硝化产氧量( 2 )供气量的计算采用 STEDOC300 型橡胶膜微孔曝气器，敷设于距池底 0.2m 处，淹没水深4.8m ，氧转移效率 30% ，计算温度定为30℃。

氧在蒸馏水中的溶解度：( 3 )曝气器计算在每一个廊道中每平方米中该设置一个曝气器，一个曝气池的总面积 360m2 。

故曝气池中的微孔曝气器数量 N=360 个。

这里采用 STEDOC300 型橡胶膜微孔曝气器，其主要性能参数见下：校核每一个曝气头的供气量( 4 )空压机的选择空气管路中总压力损失按 5KPa 计算故空压机所需压力 P 为:1.45m ×1m) ，一根据所需压力和供气量，采用两台 RD-125 型罗茨鼓风机(用一备。

( 1 )厌、缺氧区搅拌器取搅拌能量 5w/m3 ，故厌、缺氧区所需能量为 :选用两台 DOTO 15 型低速潜水推流器。

( 2 )内回流泵内回流比 IR=132% ，故内回流流量 Qr 为：( 1 )反应池廊道布置A/A/O 反应池采用 4 廊道设计，好氧池两个廊道，缺氧池和厌氧池共两个廊道，有效水深 5m ，每一个廊道宽 5m ，大 36m( 2 )出水堰堰上水头 h。

污水处理厂工艺设计一、污水处理厂的设计规模（一）污水处理厂的设计规模污水处理厂以处理水量的平均日平均时流量计，该市污水厂的处理规模定为：近期4.4万m3/d，远期6.6万m3/d，见表：污水处理厂的设计规模（二）污水处理厂处理构筑物规模污水处理厂的主要构筑拟分成三组，每组处理规模为2.2万m3/d，近期建2组，处理规模为4.4万m3/d，远期再建1组，处理规模扩至6.6万m3/d，污水厂占地约5.9ha，用地指标为0.89 m2/（m3污水/d）（三）设计流量当污水厂分建时，以相应的各期流量作为设计流量。

各设计流量的具体数据见表。

污水处理厂的设计流量二、污水处理程度的确定（一）进水水质根据原始资料，污水处理厂实测污水水质及设计水质见表：污水的实测水质，设计进水水质、出水水质标准（二）设计出水水质出水水质要求符合GB8978-96《防水综合排放标准》根据出水水质要求，污水处理厂既要求有效地去除BOD 5，又要求对污水中的氮，磷进行适当处理，防止A 江的富营养化。

（三）处理程度计算 1．溶解性BOD 5去除率活性污泥处理系统处理水中的BOD 5值是由残存的溶解性BOD 5（Se ）和非溶解性BOD 5二者组成，而非溶解性BOD 5主要以生物污泥的残屑为主体。

活性污泥的净化功能，是去除溶解性BOD 5，故从活性污泥的净化功能考虑，应将非溶解性BOD 5从处理水的总BOD 5值中减去。

处理水中非溶解性BOD 5值： BOD 5=7.1·b ·Xa ·Ce式中 Ce ——处理水中悬浮固体浓度，取25mg/Lb ——微生物自身氯化率，一般介于0.05～0.1，之间，取0.09 Xa ——活性微生物在处理水中所占比例，取0.4 故 BOD 5=7.1×0.09×0.4×25≈6.4 处理水中溶解性BOD 5值为： 25－6.4=18.6mg/L 去除率：%1.97%1002204.6220=⨯-=η 2．CODcr 的去除率： %35.82%10034060340=⨯-=η 3．SS 的去除率%75.93%10032020320=⨯-=η 4．总氮的去除率出水标准中的总氮为15mg/L ，故去除率为： %70%100501550=⨯-=η 5．磷酸盐的去除率进水中磷酸盐浓度为6.8～9.4mg/L ，按9.4 mg/L 计，如磷酸盐以最大可能成分Na 3PO 4计，则磷的含量为1.7 mg/L 。

污水处理系统的设计1.进水闸井的设计1.1污水厂进水管(1)取进水管径为D=1600mm，流速v=1.00 m/s，设计坡度I=0.5%。

Q=1.6204m/s；(2)已知最大日污水量max(3)初定充满度h/D=0.75，则有效水深h=1600×0.75=1200mm；(4)已知管内底标高为67.1m，则水面标高为：67.1+1.2=68.3m；(5)管顶标高为：67.1 +1.6=68.7m；(6)进水管水面距地面距离72.4-68.3=4.1m。

1.2进水闸井工艺设计考虑施工方便以及水力条件，进水闸井尺寸取3×6m，井深5.3m，井内水深1.2m，闸井井底标高为67.1 m，进水闸井水面标高为68.3m，超越管位于进水管顶1m处，即超越管管底标高为69.7m。

采用ZMQF型明杆式铸铁方闸门：尺寸为L×B=1.6×1.6m；重量=2992kg。

启闭机的选择：根据启闭力在给水排水手册11 上查得采用XLQ-5 型手、电两用螺杆式启闭机2.格栅的设计本设计采用中细两种格栅，两道中格栅、三道细格栅。

中格栅与泵站合建，细格栅与旋流沉砂池合建。

2.1中格栅的工艺设计本设计选用两道中格栅，为了减少格栅磨损，格栅全部使用。

1)栅条间隙数：hvm b Q n 中中αsin max =式中：中n ——中格栅间隙数；max Q ——最大设计流量，1.6204m 3 /s ；中b ——栅条间隙，取20mm ，即0.02m ；h ——栅前水深，取1.2m ；v ——过栅流速，取0.45m/s ；α——格栅倾角，取75ο；m ——设计使用的格栅数量，本设计中格栅取使用2道。

7.73245.02.102.075sin 204.61=⨯⨯⨯⨯=ο中n设计取742)栅槽宽度：B=s(n1－1)＋bn式中：B ——栅槽宽度，m ；S ——格条宽度，取0.01m 。

B=0.01×(74－1)＋0.02×74=2.21m ，取2.30m3)中格栅的栅前进水渠道渐宽部分长度1L ：若进水渠宽1 1.60B m =，渐宽部分展开角120α=︒，则此进水渠道内的流速 10.84/v m s =，则96.020tan 260.130.220tan 211=⨯-=-=οοB B L 4)中格栅与提升泵房连接处渐窄部分长度L2：48.0296.0212===L L 5) 中格栅的过栅水头损失：αβsin 2)(234⋅⋅⋅=gv b s k h 中 式中：h 中——中格栅水头损失，m ；β——系数，当栅条断面为矩形时取2.42；k ——系数，一般取k=3。

云南省F县污水处理厂设计计算书目录1工程要求及方案概述 (3)1.1设计情况概述 (3)1.2设计要求 (4)1.2.1工程规模 (4)1.2.2进水水质 (4)1.2.3设计出水水质 (5)1.3工程方案概述 (5)1.3.1工艺流程概述 (5)1.3.2分段去除率列表 (6)2构筑物计算 (7)2.1格栅 (7)2.1.1水量计算 (7)2.1.2中格栅 (8)2.1.3细格栅 (9)2.2进水泵房 (10)2.3旋流沉砂池 (10)2.4洗砂间 (12)二级处理部分： (12)2.5SBR池 (12)2.5.1设计参数（处理效果） (12)2.5.2 SBR池的基本尺寸计算 (13)2.5.3曝气系统计算 (15)2.6化学除磷加药罐 (17)2.7鼓风机房 (17)三级处理部分 (17)2.8二级泵站 (17)2.9砂滤池 (18)2.9.1设计数据 (18)2.9.2设计计算 (18)2.10加氯消毒间 (23)污泥处理与处置部分： (24)2.11储泥池 (24)2.11.1污泥流量 (24)2.11.2设计参数 (25)2.11.3储泥池的尺寸计算 (25)2.12污泥泵站 (25)2.13污泥浓缩脱水一体机房 (25)3总体设计 (26)3.1平面布置 (26)3.2管网布置 (28)3.2.1管网设计范围及原则 (28)3.2.2管网计算 (28)3.3高程布置 (28)3.3.1高程布置原则 (28)3.3.2高程计算说明 (29)3.3.3高程计算 (29)3.3.4高程布置图 (38)4泵站设计 (38)4.1一级泵站 (38)4.2二级泵站 (38)4.3反冲洗泵 (39)4.4污泥泵站 (39)4.5鼓风机房 (40)5参考资料 (40)1工程要求及方案概述1.1设计情况概述为保护F县的水环境，根据规划和所给的其他原始资料，完成F县污水处理厂一期工程的工艺设计，具体内容包括：（1）确定污水处理厂的工艺流程，选择处理构筑物并通过计算确定其尺寸（附必要的草图）；（2）污水厂的工艺平面布置图，内容包括：标出水厂的范围、全部处理构筑物及辅助构筑物、主要管线的布置、主干道及处理构筑物发展的可能性（1#图）；（3）污水厂工艺流程高程布置，表示原水、各处理构筑物的高程关系、水位高度及污水厂排放口的标高（1#图）；（4）按施工图标准画出主要生物处理构筑物（一个即可）的平面、立面和剖面图（1#图）；（5）按扩大初步设计的要求，画出沉淀池的工艺设计图，包括平面图、纵剖面图及横剖面图（1#图）；（6）编写设计说明书、计算书。

5000T 污水处理厂设计计算书设计水量：近期（取K 总=1.75）：Q ave =5000T/d=208.33m 3/h=0.05787 m 3/s Q max =K 总Q ave =364.58m 3/h=0.10127m 3/s （截留倍数n=1.0）Q 合=n Q ave =416.67 m 3/h=0.1157m 3/s 远期（取K 总=1.6）：Q ave =10000T/d=416.67m 3/h=0.1157m 3/s Q max =K 总Q ave =667m 3/h=0.185m 3/s一．粗格栅（设计水量按远期Q max =0.185m 3/s ） （1）栅条间隙数（n ）：设栅前水深h=0.8m ，过栅流速v=0.6m/s ，栅条间隙b=0.015m ，格栅倾角a=75°。

°max sin 0.185sin 75=250.0150.80.6Q n bhv α==⨯⨯（个）（2）栅槽宽度（B ）B=S （n-1）+bn=0.01（25-1）+0.015*25=0.615m二．细格栅（设计水量按远期Q max =0.185m 3/s ） （1）栅条间隙数（n ）：°max sin 0.185sin 60=430.003 2.20.6Q n bhv α==⨯⨯（个）（2）栅槽宽度（B ）B=S （n-1）+bn=0.01（43-1）+0.003*43=0.549m三．旋流沉砂池（设计水量按近期Q 合=0.1157m 3/s ），取标准旋流沉砂池尺寸。

四、初沉池（设计水量按近期Q 合=416.67 m 3/h =0.1157m 3/s ）（1）表面负荷：q （1.5-4.5m 3/m 2·h ），根据姜家镇的情况，取1.5 m 3/m 2·h 。

面积2max 416.67277.781.5Q F m q === （2）直径418.8FD m π==，取直径D=20m 。
