检测技术及仪表期末试题

《自动检测技术及仪表控制系统》 A卷闭卷一、填空：（每空1分）1．显示仪表能够监测到被测量的能力称分辨力。

2．热电偶是用组成而成。

当两个结点处于，回路中便产生。

4、节流式流量计的测量原理是以定律和定律为基础的。

5．把两块的光栅叠在一起，让他们的刻线之间有，这时光栅上会出现若干条明暗相间带状条纹案，称为。

6、热导式气体分析器是利用混合气体中不同的原理进行分析的。

7、仪表系统模型一般分为、、。

8、集散控制系统的核心思想是、。

9、LonWorks 与其它现场总线相连接而构成的典型现场总线中，其中符合LonWorks 自身规范的现场总线仪表单元通过连接到LonWorks总线网络上，而其他现场总线通过连接到LonWorks总线网络上。

二、选择题：（每题2分）1、用万用表交流电压档（频率上限仅为5KHZ）测量频率高达500KHZ、10V左右的高频电压，发现示值还不到2V，该误差属于。

用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于。

A、系统误差B、粗大误差C、随机误差D、动态误差2、用仪表对三个电压进行测量，分别测得1000V、100V、10V，发现三个电压均存在1V的误差，那么，我们认为10V电压的测量结果较好。

在以上这个例子中，有这个结论的依据是。

A、绝对误差B、示值相对误差C、满度相对误差D、精度等级3、正常人的体温为37℃，则此时的华氏温度约为，热力学温度约为。

A、32F，100KB、98.6F，236.15KC、98.6F，310.15KD、37F，236.15K4、节流装置中有一种由两个圆弧曲面构成的入口收缩部分和与之相接的圆筒形喉部组成，这种节流件是。

A、孔板B、喷嘴C、文丘里管5、浮子流量计的安装方式：。

A、水平，自上而下B、垂直，自下而上C、水平，自上而下D、垂直，自上而下6、光栅传感器是利用莫尔条纹来达到。

A、提高光栅分辨B、使光敏元件能分辨主光栅移动时引起的光强变化C、细分的目的7、当主光栅与指示光栅的夹角为θ，主光栅与指示光栅相对移动一个栅距P时，莫尔条纹移动。

检测技术及仪表考核试题（Ｂ卷）姓名：__________ 成绩：___________一、填空题（每空1分共40分）1、测量按照取得测量结果的方法分为 --------------------、------------------和----------------三种。

2、检测仪表静态特性及性能指标主要有------------、----------、------------、------------、-------------稳定性等。

3、工程上有-----------、------------、--------等多种压力表示方法。

4、根据被测压力的显示及信号传输要求，压力检测仪表可分为-----------------、--------------压力仪表。

5、国际上用的较多的温标有---------、-----------、------------、------------。

6、膨胀式温度计可以分为---------------------、---------------------、---------------------三大类。

7、按照工作原理不同，接触式测温仪可以分为----------、------------、---------、-------------、----------。

8、容积式流量计按检测元件结构可以分为----------、-----------、----------、------------、---------类型。

9、工业分析仪表依据检测原理和分析方法可分为--------------、--------------、-----------------、----------------、-------------五类。

10、电测法振动传感器有---------、-----------、--------、------------、---------、磁电式等多种类型的传感器。

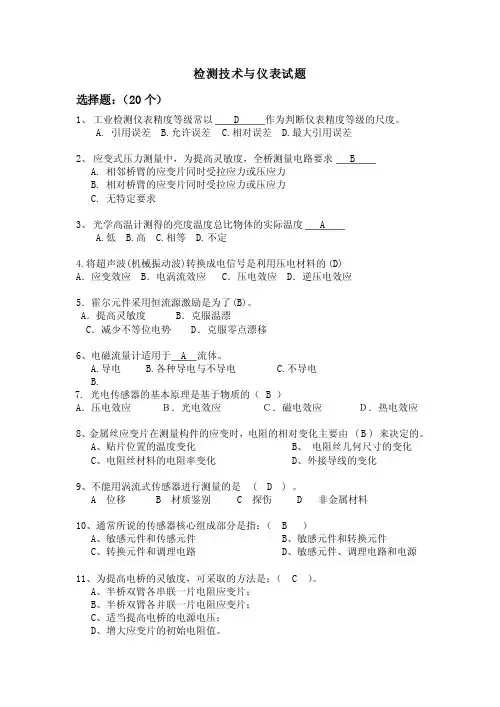

检测技术与仪表试题选择题：（20个）1、工业检测仪表精度等级常以 D 作为判断仪表精度等级的尺度。

A. 引用误差B.允许误差C.相对误差D.最大引用误差2、应变式压力测量中，为提高灵敏度，全桥测量电路要求 BA. 相邻桥臂的应变片同时受拉应力或压应力B. 相对桥臂的应变片同时受拉应力或压应力C. 无特定要求3、光学高温计测得的亮度温度总比物体的实际温度 AA.低B.高C.相等D.不定4.将超声波(机械振动波)转换成电信号是利用压电材料的(D)A．应变效应 B．电涡流效应 C．压电效应 D．逆压电效应5．霍尔元件采用恒流源激励是为了(B)。

A．提高灵敏度 B．克服温漂C．减少不等位电势 D．克服零点漂移6、电磁流量计适用于 A 流体。

A.导电B.各种导电与不导电C.不导电B.7. 光电传感器的基本原理是基于物质的（ B ）A．压电效应Ｂ．光电效应Ｃ．磁电效应Ｄ．热电效应8、金属丝应变片在测量构件的应变时，电阻的相对变化主要由 ( B ) 来决定的。

A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化9、不能用涡流式传感器进行测量的是 ( D ) 。

A 位移B 材质鉴别C 探伤D 非金属材料10、通常所说的传感器核心组成部分是指：（ B ）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源11、为提高电桥的灵敏度，可采取的方法是：（ C ）。

A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。

12.电阻应变片的线路温度补偿方法有( B )。

A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法13、如将变面积型电容式传感器接成差动形式，其灵敏度将( B )。

A、保持不变B、增大为原来的一倍C、减小一倍D、增大为原来的两倍14.电感式传感器可以对( ABCD )等物理量进行测量。

一、填空题（20%；每题2分。

）1.仪表的检定方法可归纳成：示值比较法和标准物质法两种。

2.温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。

3.压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。

4.当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的1/3 。

5.电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。

6.在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。

这是根据中间导体定律得出的结论。

7.节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。

8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。

9.湿度表示法有：绝对湿度、相对湿度、露点温度。

介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。

二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。

）1.真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。

(√ )2.液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。

（X ）3.在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。

(√)4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。

（X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。

（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。

( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。

⾃动检测技术及仪表试卷A标准答案%282005%29昆明理⼯⼤学试卷A院系：信⾃学院、⾃动化系专业：级：2005 学年学期考试科⽬：⾃动检测技术及仪表学⽣姓名：学号：⼀、填空题（20%；每题2分。

)1. 按误差数值表⽰的⽅法，误差可分为绝对误差、相对误差、引⽤误差。

2. 温标的三要素是指基准温度点、基准仪器、和插补公式。

3. 单管压⼒计与U形管压⼒计相⽐，其读数误差可减⼩⼀半，其原因是它只进⾏⼀次读数。

4. 当测量稳定压⼒时，最⾼压⼒不应超过量程上限的 3/4 ；当测量脉动压⼒时，最⾼压⼒不应超过量程上限的 2/3 ；当测量⾼压压⼒时，最⾼压⼒不应超过量程上限的 3/5 。

5. 静压式液位计是根据流体的静压平衡原理⼯作的，它可分为压⼒式和差压式两⼤类。

6. 热电偶产⽣热电势的充要条件是：两种不同的电极材料和、两接点温度不同。

7. 当充满管道的流体流经节流装置时，流束将在缩⼝处发⽣⾜部收缩，从⽽使流速增加，⽽静压⼒降低。

8. 绝对零度是—273.16 oC；⽔的三相点是 273.16 K或 0.01 oC；⽔的冰点是 273.15 K或 0 oC；⽔的沸点是 373.15 K或 100 oC。

9. 热导式⽓体分析仪测某⽓体浓度时，应满⾜的条件是：背景⽓体的导热系数要基本相同和待测⽓体的导热系数和背景⽓体的导热系数有较⼤的差别。

10. 热磁式氧分析器是利⽤氧⽓是⼀种强顺磁性⽓体，以及氧⽓的磁化率与温度平⽅成反⽐这⼀特性进⾏测量的。

⼆、判断题（(10%；每题1分；对的在括号内打，错的在括号内打╳。

)1. 测量值⼩数点后的位数愈多，测量愈精确。

(╳)2. 红外⽓体成分分析仪可测混合⽓体中任何组分的含量。

()3. 当被测压⼒⾼于⼤⽓压时，被测压⼒引⾄单管压⼒计的盅形容器中去。

(√)4. ⽤椭圆齿轮流量计测流量的过程中，同流体的流动形态即雷诺数有关。

( ╳ )5. ⽤电容式液位计测导电液的液位时，介电常数是不变的。

《检测技术及自动化仪表》试卷（A卷）标准答案及评分标准一、名词解释（本大题共5小题，每小题3分，共15分）。

1、应变效应：应变效应是指当金属体或半导体在受到外力作用而发生机械变形时，其电阻值相应地发生变化（3分）线性度（传感器特性）：传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

（3分）2、霍尔效应：把一个导体（半导体薄片）两端通以电流I，在垂直方向施加磁感强度B的磁场，在薄片的另外两侧会产生一个与控制电流I和磁场强度B的乘积成比例的电动势。

或通电的导体（半导体）放在磁场中，电流I与磁场B方向垂直，在导体另外两侧会产生感应电动势，这种现象称霍尔效应。

（3分）3、热电阻效应：物质的电阻率随温度变化而变化的现象称为热电阻效应。

（3分）4、光电导效应：在光线的作用下物体导电率发生变化的现象称为光电导效应（3分）5、莫尔条纹：两块具有相同栅距的长光栅叠合在一起，使它们的刻线之间交叉一个很小的角度，在与光栅刻线大致垂直的方向上，产生明暗相间的条纹，这些条纹成为莫尔条纹。

（3分）二、填空题（本大题共20空，每空1分，共20分），请将答案填写在题中横线上。

1、检测过程按信息流向可分为_信息提取_, _信息转换_, 信息处理, 信息传输。

2、误差通常用绝对误差和相对误差来表示。

3、根据电感的不同参量，自感式传感器可分为三个类型变气隙型，变介质型，和螺线型。

4、红外辐射在通过大气层时，被分割成三个波段，统称为大气窗口低、。

5、CCD器件基本工作原理的三个过程分别为_电荷存储_、电荷转移、电荷输出。

6、电涡流传感器分为高频反射式和频透射式。

7、角编码器按工作原理分可分为增量式_ 和绝对式两种。

8、热敏电阻按照特性可以分为负温度系数热敏电阻、正温度系数热敏电阻和临界温度系数热敏电阻三类。

9、压电式传感器的前置放大电路有电压放大电路、电荷放大电路两种。

10、感应同步器按用途分直线位移感应同步器和圆感应同步器两大类。

仪表考试题及答案一、选择题（每题2分，共20分）1. 仪表的精度等级通常用哪个字母表示？A. PB. SC. TD. R答案：C2. 下列哪个不是测量温度的仪表？A. 温度计B. 压力表C. 热电偶D. 电阻温度计答案：B3. 仪表的量程是指：A. 测量范围的上限B. 测量范围的下限C. 测量范围的上限和下限D. 测量范围的中间值答案：C4. 以下哪种传感器不是用于测量压力？A. 压力传感器B. 温度传感器C. 流量传感器D. 液位传感器答案：B5. 仪表的校准周期一般由哪个因素决定？A. 仪表的精度B. 仪表的使用寿命C. 仪表的使用环境D. 仪表的维护情况答案：C二、填空题（每空1分，共10分）1. 仪表的________是指仪表在规定的条件下，测量值与真值之间的差异。

答案：误差2. 当仪表的输出信号与输入量成________关系时，该仪表被称为线性仪表。

答案：正比3. 仪表的灵敏度是指在________下，输入量变化一个单位时，输出量的变化量。

答案：单位输入量4. 仪表的稳定性是指在________下，仪表在规定时间内保持其性能不变的能力。

答案：规定条件5. 仪表的可靠性是指在规定的条件下和规定时间内，仪表能够________的能力。

答案：正常工作三、简答题（每题5分，共10分）1. 请简述仪表的维护和保养的重要性。

答案：仪表的维护和保养对于确保测量的准确性和延长仪表的使用寿命至关重要。

定期的维护可以预防故障的发生，减少意外停机时间，提高生产效率。

2. 什么是仪表的标定？为什么需要进行标定？答案：仪表的标定是指通过已知的标准量值来校准仪表，以确保其测量结果的准确性。

进行标定是为了消除仪表在使用过程中可能产生的误差，保证测量结果的可靠性。

四、计算题（每题10分，共20分）1. 假设有一个压力表，其量程为0-10MPa，精度等级为1.0级。

如果测量值为5MPa，求其可能的误差范围。

答案：根据精度等级1.0级的定义，误差范围为量程的1%，即0.1MPa。

河南理工大学 2006-2007 学年第 2 学期《智能检测技术》试卷（A）参考答案与评分标准考试方式：闭卷本试卷考试分数占学生总评成绩的70 %复查总分总复查人一、选择题（每小题1分，20题，共20分）（注意：均为单项选择，将答案写在综括号内，否则不计分。

）1.有一温度计，它的测量范围为0～200℃，精度为0.5级，该表可能出现的最大绝对误差为[ A ]。

A. 1℃B. 0.5℃C. 10℃D. 2℃2.用于测量交流电能的电度表属于[ D ]仪表。

A. 磁电系B. 电动系C. 电磁系D. 感应系3.在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。

这时必须考虑到应尽量使选购的仪表量程为欲测量的[ A ]。

A. 1.5 倍B.10 倍C. 3 倍D.0.75 倍4.重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是[ B ]。

A. 提高精度B. 加速其衰老C. 测试其各项性能指标D. 提高可靠性5.应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选用[ C ]转换电路。

A. 单臂半桥B. 双臂半桥C. 四臂全桥D. 独臂6.光栅传感器利用莫尔条纹来达到[ B ]目的.A.提高光栅的分辨力B. 使光敏元件能分辨主光栅移动时引起的光强变化C.辩向D.细分7.当天气变化时，有时会发现在地下设施（例如地下室）中工作的仪器内部印制板漏电增大，机箱上有小水珠出现，磁粉式记录磁带结露等，影响了仪器的正常工作。

该水珠的来源是[ C ]A.从天花板上滴下来的B.由于空气的绝对湿度达到饱和点而凝结成水滴C.空气的相对湿度达到饱和状态，而凝结成水滴8.自感传感器或差动变压器采用相敏检波电路最重要的目的是为了[ C ]A.提高灵敏度B.将输出的交流信号转换成直流信号C.使检波后的直流电压能反映检波前交流信号的相位和幅度9.希望远距离传送信号时，应选用具有[ D ]输出的标准变送器。

A. 0-2VB.1-5VC.0-10mAD.4-20mA10.光栅中采用 sin 和 cos 两套光电元件是为了[ B ]。

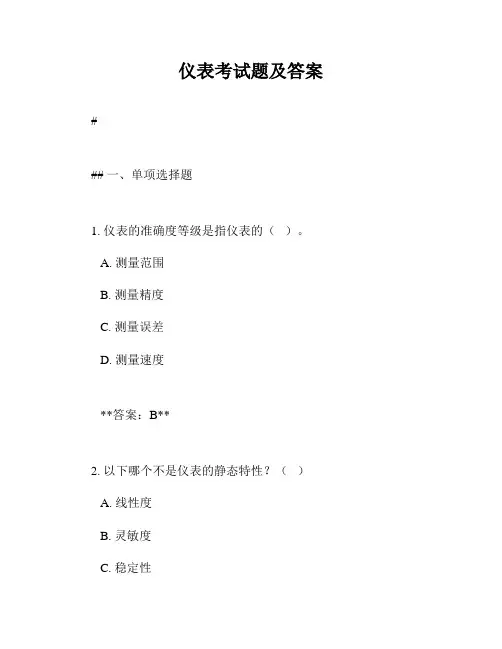

仪表考试题及答案### 一、单项选择题1. 仪表的准确度等级是指仪表的（）。

A. 测量范围B. 测量精度C. 测量误差D. 测量速度**答案：B**2. 以下哪个不是仪表的静态特性？（）A. 线性度B. 灵敏度C. 稳定性D. 响应时间**答案：D**3. 仪表的量程是指仪表能够测量的（）。

A. 最大值B. 最小值C. 最大值和最小值之间的范围D. 任意值**答案：C**4. 仪表的灵敏度是指（）。

A. 仪表对输入变化的响应速度B. 仪表对输入变化的响应程度C. 仪表对环境变化的适应能力D. 仪表对测量误差的容忍度**答案：B**5. 仪表的稳定性是指（）。

A. 仪表在长时间内保持测量结果不变的能力B. 仪表在不同环境下保持测量结果不变的能力C. 仪表在不同时间点保持测量结果不变的能力D. 仪表在不同输入下保持测量结果不变的能力 **答案：A**## 二、多项选择题1. 以下哪些因素会影响仪表的测量精度？（）A. 环境温度B. 电源电压波动C. 测量对象的变化D. 仪表的老化**答案：ABCD**2. 仪表的动态特性包括（）。

A. 响应时间B. 稳定性C. 动态误差D. 灵敏度**答案：AC**3. 仪表的线性度是指（）。

A. 仪表输出与输入之间的线性关系B. 仪表输出与输入之间的非线性关系C. 仪表输出与输入之间的比例关系D. 仪表输出与输入之间的相位关系 **答案：A**4. 仪表的误差来源可能包括（）。

A. 系统误差B. 随机误差C. 人为误差D. 环境误差**答案：ABCD**5. 仪表的校准方法包括（）。

A. 标准器校准B. 比较校准C. 自校准D. 现场校准**答案：ABCD**## 三、判断题1. 仪表的测量范围越宽，其准确度等级越高。

（）**答案：错误**2. 仪表的灵敏度和稳定性是相互独立的两个特性。

（） **答案：错误**3. 仪表的线性度越好，其测量误差越小。

（）**答案：正确**4. 仪表的响应时间越短，其动态特性越好。

《检测技术与仪表》期终复习题一、选择题1.以下几种传感器中，属于自发电型传感器的是 ( C )A、电容式B、电阻式C、热电偶式D、电感式2.能完成接受和实现信号转换的装置称（ A ）。

A、传感器B、记录仪器C、实验装置D、数据处理装置3.电阻应变片的灵敏度为（ B ）。

A、应变片电阻丝的电阻变化率与被测试件的应变值之比B、应变片电阻丝的电阻变化率与应变值之比C、应变片输出电压与应变之比D、应变片输出电压与输入电压之比4.在比例积分控制系统中，积分作用可消除余差，若积分时间越长，则 ( A )A、余差越大B、余差越小C、不能确定5.热电阻测量转换电路采用三线制是为了 ( B )A、提高测量灵敏度B、减小引线电阻的影响C、减小非线性误差D、减小电磁兼容性6.压电式传感器特别适合测量（ B ）。

A、静态量B、动态量C、两者均可7.下列检测液位的仪表中，不受被测液位密度影响的是： ( B )A、浮力式液位计B、差压式液位计C、电容式液位计D、超声波液位计8.某采购员分别在三家商店购买100kg大米、10kg苹果、10g巧克力，发现均缺少约0.5kg，但该采购员对买巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因数是（ B ）A、绝对误差B、示值相对误差C、满度相对误差D、精度等级9.补偿导线的正确敷设，应从热电偶起敷到（ A ）为止。

A、与冷端温度补偿装置同温的地方B、仪表盘端子板C、就地接线盒10.在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。

A、应变片B、热敏电阻C、气敏电阻D、湿敏电阻11.用差压测量容器液位时，液位高度取决于： ( B )A、容器上下两点的压力差和容器横截面B、压力差、介质密度和取压点位置C、压力差、容器横截面和介质密度12.当石英晶体受压时，电荷产生在（ C ）A、与光轴垂直的z面上B、与机械轴垂直的y面上C、与电轴垂直的x面上D、所有的面（x、y、z）上13.同超声波测物位，声波在传播过程中衰减程度与（ C ）有关A、声频高低无关B、只与传播距离C、声频高低、传播距离及介质中的粉尘的多少14.电涡流接近开关可以利用电涡流原理检测出（ D ）的靠近程度。
