建筑施工图纸48个最易出错的细节
- 格式:doc
- 大小:30.00 KB
- 文档页数:5
施工图纸最容易出错的细节,请仔细检查!引言:施工图纸是建筑施工的依据和指导,它直接关系到工程的质量和进度。
然而,施工图纸中往往存在着各种易出错的细节,这些细节的错误可能导致施工过程中的问题和隐患,进而影响到工程的质量和安全。
因此,对施工图纸进行仔细检查是确保工程顺利实施的重要环节。
一、尺寸标注:1. 尺寸单位标注错误:如未标注单位或标注错误单位,可能导致施工误差。
2. 尺寸标注与图纸不符:标注的尺寸与图纸中实际尺寸不符,可能导致施工偏差。
二、材料规格:3. 材料规格标注错误:标注的材料规格与实际使用的材料规格不符,可能导致施工困扰。
4. 缺乏材料规格标注:没有对材料规格进行准确的标注,可能导致混乱和误用。
三、构造连接:5. 构件连接方式标注错误:标注的构造连接方式与实际施工不符,可能导致连接强度不够或不稳定。
6. 缺少构造连接细节:没有详细标注构造连接的细节,可能导致施工不明确和施工质量不稳定。
四、图纸符号:7. 符号标注错误:标注的图纸符号与实际意思不符,可能导致施工误解。
8. 缺少符号标注:没有准确标注图纸符号,可能导致施工不明确和施工质量不稳定。
五、图纸布置:9. 图纸布置混乱:图纸的布置不合理,导致阅读和理解困难,可能导致施工错误。
10. 缺少图纸布置标准:没有遵循统一的图纸布置标准,可能导致施工困惑和质量问题。
详细解释每个细节的出错可能性和后果:1. 尺寸标注:尺寸标注错误会直接影响到施工的精度和质量。
如果尺寸单位标注错误,施工人员可能按照错误的单位进行施工,导致测量和安装误差。
如果尺寸标注与图纸不符,施工人员可能按照标注的尺寸来进行施工,导致构件不匹配或者不稳定。
2. 材料规格:材料规格标注错误会导致施工人员使用错误的材料规格,从而影响施工的质量和安全。
缺乏材料规格标注会给施工人员带来困扰,他们可能无法准确选择和使用材料。
3. 构造连接:构造连接方式标注错误会导致施工人员使用错误的连接方式,从而影响构件的连接强度和稳定性。
挖坑图纸最容易出错的48个细节施工图工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%-50%,没做到要调整绿地面积)。
7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米。
8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。
二、楼层平面图:各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。
2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。
中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。
施工图48个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%-50%,没做到要调整绿地面积)。
7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米。
8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。
二、楼层平面图:各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。
2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。
中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。

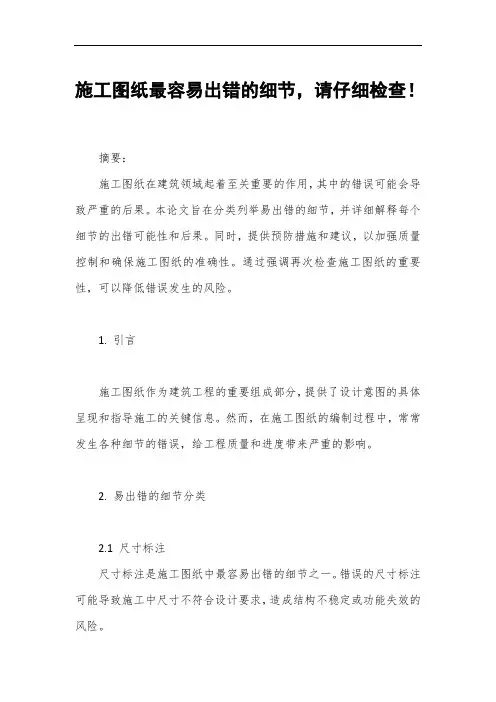

施工图纸最容易出错的细节,请仔细检查!摘要:施工图纸在建筑领域起着至关重要的作用,其中的错误可能会导致严重的后果。
本论文旨在分类列举易出错的细节,并详细解释每个细节的出错可能性和后果。
同时,提供预防措施和建议,以加强质量控制和确保施工图纸的准确性。
通过强调再次检查施工图纸的重要性,可以降低错误发生的风险。
1. 引言施工图纸作为建筑工程的重要组成部分,提供了设计意图的具体呈现和指导施工的关键信息。
然而,在施工图纸的编制过程中,常常发生各种细节的错误,给工程质量和进度带来严重的影响。
2. 易出错的细节分类2.1 尺寸标注尺寸标注是施工图纸中最容易出错的细节之一。
错误的尺寸标注可能导致施工中尺寸不符合设计要求,造成结构不稳定或功能失效的风险。
2.2 材料规格错误的材料规格标注会导致施工现场材料采购错误,进而影响建筑的质量和性能。
例如,使用错误的材料强度可能导致结构不安全。
2.3 构造连接构造连接是建筑工程中至关重要的部分。
如果施工图纸中存在错误的连接细节,可能导致结构不牢固或不合理,进而影响整个建筑的稳定性和安全性。
...3. 解释细节出错的可能性和后果3.1 尺寸标注错误的可能性和后果尺寸标注错误可能由于设计人员疏忽、图纸绘制不准确等原因导致。
后果可能包括施工过程中对尺寸的错误解读和误操作,最终影响建筑结构的稳定性和功能。
3.2 材料规格出错的可能性和后果材料规格出错可能是因为设计人员对材料特性了解不足或者通信不畅造成的。
后果可能包括材料不符合设计要求,影响建筑的质量和可靠性。
3.3 构造连接错误的可能性和后果构造连接错误可能由于设计人员对连接方式理解不到位或者图纸绘制不准确。
后果可能包括结构连接脆弱,影响整个建筑的稳定性和安全性。
...4. 提供预防措施和建议4.1 加强质量控制建立完善的质量控制体系,包括严谨的施工图纸审查和校对,加强与设计人员、施工人员之间的沟通协调,确保施工图纸的准确性和一致性。
88个施工错误施工是建筑工程中一个非常重要的环节,它关系到整个工程质量和进度。
但是,施工过程中难免会出现各种各样的问题和错误。
这些错误,一旦被忽略或者处理不当,都会对工程的质量和安全产生不利影响。
因此,施工中常见的错误对于提高施工质量和效率非常有帮助。
下面是88个施工错误供大家参考。
地基施工错误•地基处理不当,没有进行足够的地基探测和地质勘察,导致地基下沉或者滑动。
•地基预处理不足,没有按照规范要求进行沉降观测和土层加固等工作。
•地基基础规划和设计错误,导致地基承重能力不足或者承受不了荷载。
•地基基础施工质量差,没有严格控制水泥强度、混凝土比例等参数,导致基础裂缝、渗漏等。
混凝土施工错误•混凝土配制不当,导致混凝土强度低、凝结时间长等问题。
•混凝土浇筑不规范,出现坑洼、分层、空鼓等现象。
•混凝土模板施工质量差,导致混凝土外观不美观、裂缝等。
•混凝土养护不及时、不规范,导致混凝土强度低、龟裂等。
钢筋混凝土施工错误•钢筋摆放不规范,导致钢筋变形、弯曲、断裂等。
•钢筋连接不牢固,导致结构不稳定、开裂等。
•钢筋防锈处理不当,导致锈蚀,降低了钢筋的抗拉和抗弯能力。
•钢筋嵌入混凝土不足,导致受力区域过小,影响钢筋的承载能力。
砌体施工错误•砖料质量不达标,导致砖体开裂、变形等问题。
•砖墙砌筑不齐平,造成不平整、变形、裂缝等。
•砖缝粘结面积不足,导致墙体不牢固、易坍塌。
•对拱形和斜墙体工程施工不当。
防水施工错误•防水材料品质过差,导致防水层质量不佳。
•防水层施工工艺不当,例如焊接不牢固,涂刷不均匀等。
•防水层与构造之间缝隙过大,无法达到防水效果。
•防水层施工前未进行完整的收尾工作,导致原始表面的错位、开裂等问题。
电气施工错误•电气线路安装不规范,导致线路松散、漏电等问题。
•电气设备与工程逻辑搭建不当,导致影响线路安全性能。
•电缆敷设不平整,导致缆线受力、变形、甚至热振荡。
•配电房内放置不规范,没有按照规范的配电进行布线和集装。
施工图纸最容易出错的细节,请仔细检查!引言施工图纸是建筑设计中至关重要的一环,它是设计师将想法和概念转化为可执行的建筑项目的关键工具。
然而,由于复杂性和细节的繁多,施工图纸往往容易出现错误。
这些错误可能会导致建筑项目延误、质量问题或者额外的成本。
因此,仔细检查施工图纸是非常必要的。
一、分类列举易出错的细节1. 尺寸标注:尺寸标注是施工图纸中最常见的错误之一。
可能出现的问题包括缺失标注、错误标注或标注不清晰。
这些错误可能会导致施工人员无法准确理解设计意图,从而导致施工不准确或需要重复工作。
2. 材料规格:在施工图纸中,准确标明使用的材料规格至关重要。
错误的材料规格可能导致材料不匹配,影响整体质量或者不符合建筑法规要求。
3. 构造连接:施工图纸中的构造连接细节通常涉及复杂的结构设计,如梁柱连接、梁板连接等。
错误的构造连接细节可能导致结构强度不足,甚至存在安全隐患。
4. 位置布置:施工图纸中涉及各种设备和管线的位置布置,如电线、水管、通风口等。
如果位置布置存在错误,可能会导致设备无法正常运行,或者与其他构件的冲突。
5. 细节缺失:施工图纸中的细节缺失可能会导致施工人员在实施时无法正确理解和操作。
这可能导致施工延误或者施工结果不符合设计要求。
二、详细解释每个细节的出错可能性和后果尺寸标注的出错可能性和后果:尺寸标注错误可能导致施工人员无法准确理解设计意图,从而导致施工不准确或需要重复工作。
例如,如果一个房间的尺寸标注错误,施工人员可能会在施工过程中遇到墙体长度不匹配的问题,造成拆除和重新建造的额外工作量和费用。
材料规格的出错可能性和后果:错误的材料规格可能导致材料不匹配,影响整体质量或者不符合建筑法规要求。
例如,如果在施工图纸中使用了错误的水泥规格,可能导致混凝土强度不达标,从而影响整体结构的稳定性。
构造连接的出错可能性和后果:错误的构造连接细节可能导致结构强度不足,甚至存在安全隐患。
例如,在梁柱连接细节中,如果使用了不合适的螺栓规格或者连接方式,可能导致连接点的强度不足,从而影响整体结构的稳定性。
50条施工图纸最容易出错的细节,请仔细检查!引言:施工图纸作为建筑工程的重要组成部分,承载着设计者的意图和指导施工的依据。
因此,施工图纸的准确性和完整性至关重要。
然而,在实际设计和绘制过程中,由于设计人员的疏忽或者其他原因,施工图纸中的错误屡见不鲜。
这些错误不仅会给施工过程带来困惑和延误,还可能导致安全隐患和降低工程质量。
因此,我们必须充分意识到施工图纸的重要性,并加强对其细节的检查。
分类列举易出错的细节:1. 尺寸标注:尺寸标注是施工图纸中最容易出错的细节之一。
错误的尺寸标注会导致施工人员无法准确理解设计意图,影响工程质量。
2. 材料规格:材料规格的错误包括材料名称、尺寸、强度等方面的错误,这些错误会影响工程的材料采购和施工质量。
3. 构造连接:构造连接部分的错误会导致施工过程中的可靠性问题,甚至可能导致整个工程的结构性能问题。
4. 比例尺:错误的比例尺会导致施工人员的误判和误操作,给工程带来风险。
5. 标注文字:标注文字的错误会导致施工人员对设计意图的误解,进而影响工程进度和质量。
详细解释每个细节的出错可能性和后果:1. 尺寸标注:尺寸标注的错误可能包括标注的位置不准确、标注方式不规范等。
这会导致施工人员无法准确理解设计意图,可能导致施工的尺寸偏差,造成工程质量问题。
2. 材料规格:材料规格的错误可能包括材料名称拼写错误、尺寸标注错误等。
这将导致采购的材料与实际需求不符,可能导致工程延误和成本增加。
3. 构造连接:构造连接的错误可能包括连接方式选择错误、连接尺寸不符等。
这将影响整个工程的结构性能,可能导致安全隐患。
4. 比例尺:比例尺的错误可能包括设计和绘图过程中的比例尺选择错误、绘图过程中的比例尺绘制不准确等。
这将给施工人员带来误判和误操作的风险,可能引发工程质量问题和安全事故。
5. 标注文字:标注文字的错误可能包括文字信息错误、标注方式不规范等。
这将导致施工人员对设计意图的误解,可能导致工程进度延误和质量问题。

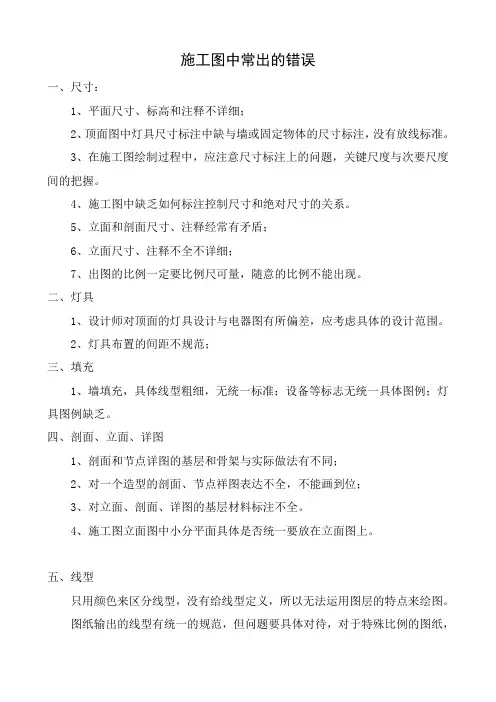

施工图中常出的错误一、尺寸:1、平面尺寸、标高和注释不详细;2、顶面图中灯具尺寸标注中缺与墙或固定物体的尺寸标注,没有放线标准。
3、在施工图绘制过程中,应注意尺寸标注上的问题,关键尺度与次要尺度间的把握。
4、施工图中缺乏如何标注控制尺寸和绝对尺寸的关系。
5、立面和剖面尺寸、注释经常有矛盾;6、立面尺寸、注释不全不详细;7、出图的比例一定要比例尺可量,随意的比例不能出现。
二、灯具1、设计师对顶面的灯具设计与电器图有所偏差,应考虑具体的设计范围。
2、灯具布置的间距不规范;三、填充1、墙填充,具体线型粗细,无统一标准;设备等标志无统一具体图例;灯具图例缺乏。
四、剖面、立面、详图1、剖面和节点详图的基层和骨架与实际做法有不同;2、对一个造型的剖面、节点祥图表达不全,不能画到位;3、对立面、剖面、详图的基层材料标注不全。
4、施工图立面图中小分平面具体是否统一要放在立面图上。
五、线型只用颜色来区分线型,没有给线型定义,所以无法运用图层的特点来绘图。
图纸输出的线型有统一的规范,但问题要具体对待,对于特殊比例的图纸,应适当调整。
六、图号图号、编号容易出错,在图纸输出之前,一定要经过严格地校对。
七、图纸深度图纸的深度要加强,一定要做到立面与平面相对应。
八、规范性1、不同出图比例的图,文字大小经常不一样;2、在一套施工图中,经常出现字高大小、柱注等不统一3、平面布置的家具、陈设大小不规范;4、对立面不同材料的表达不规范;5、公司节点深度具体到何种程度,相对应有无具体的规范。
6、文字标注字体无统一标准。
文字标注中,当符号标注无法解释完整时应用文字加以补充标注。
7、图纸中符号使用的不规范,全公司不统一,造成看图时的错误。
(如:景桌上的台灯及饰品的区别)建议重新整理内部图库。
8、工程结束后的竣工图应再返回设计部以修正一些对尺度要求较高的图块。
(如:家具类的图块)9、在图纸的绘制过程中,应注意图面排版要简单明了,尽量将图纸画规矩。
施工图设计中常犯的错误1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2. 地下车库出入口处的防火分区墙上未设甲级防火门,并用人防门代替甲级防火门。
(z 这个我还不知道啊 )3.地下车库出入封闭楼梯间门未设置乙级防火门。
4.汽车坡道出入口处未设防火卷帘。
5.地下室设喷淋系统后一个防火分区面积仍超过1000 平方米。
( 非车库用房 )6.地下自行车库防火分区面积超过 500 平方米7.柴油发电机房与储油间之间未设甲级防火门,且未采取防止油流散的措施。
(以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉)8.设备用房门不应直接开向楼梯间。
9.防火门开启方向朝向变形缝。
10.楼梯电梯间合用前室外窗开启面积小于 3.0 平方米,不满足高规。
11.复式楼梯及公共楼梯的护栏采用横栏杆;教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬,不符合规范要求。
12.对特殊建筑物规范的条文内容不熟悉,设计执行不到位(如体育建筑等)。
13.卧室、厨房上层为卫生间时,未采取防水、隔声和便于检修的措施。
14.玻璃面积大于 1.5 平方米,要在门窗说明中说明采用安全玻璃。
15.厨房窗开口的上方应设置不小于 1M的防火挑檐,应满足《饮食建筑设计规范》 JGJ64-89 第3.3.11 条的规定。
( 餐厅 )17. 楼梯净宽是指外墙外到扶手中心的宽度,高层中不能小于1200mm。
18.高层建筑疏散门保证净宽 900,所以门洞至少要有 1050 宽度。
(因为门框占 150). 厨房的上方不应设置洗手间(复式住宅除外)另外再继续加以下内容,这些都是审图公司归纳的,希望大家能好好理解。
1.应设环形消防车道的未设消防车道。
2. 位于两个防火分区之间的消防车道未用防火墙分隔。
3.地下室内安全疏散最大距离超过 60 米。
4.袋形走道尽端的房间室内安全疏散距离越过 20 米。
5.安全疏散出口穿过其他房间方能到达。
6.安全疏散门采用了弹簧门、卷帘门。

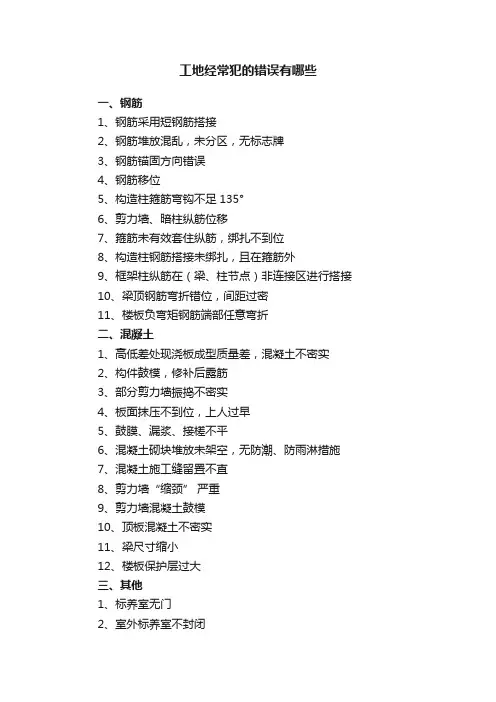

工地经常犯的错误有哪些
一、钢筋
1、钢筋采用短钢筋搭接
2、钢筋堆放混乱,未分区,无标志牌
3、钢筋锚固方向错误
4、钢筋移位
5、构造柱箍筋弯钩不足135°
6、剪力墙、暗柱纵筋位移
7、箍筋未有效套住纵筋,绑扎不到位
8、构造柱钢筋搭接未绑扎,且在箍筋外
9、框架柱纵筋在(梁、柱节点)非连接区进行搭接
10、梁顶钢筋弯折错位,间距过密
11、楼板负弯矩钢筋端部任意弯折
二、混凝土
1、高低差处现浇板成型质量差,混凝土不密实
2、构件鼓模,修补后露筋
3、部分剪力墙振捣不密实
4、板面抹压不到位,上人过早
5、鼓膜、漏浆、接槎不平
6、混凝土砌块堆放未架空,无防潮、防雨淋措施
7、混凝土施工缝留置不直
8、剪力墙“缩颈” 严重
9、剪力墙混凝土鼓模
10、顶板混凝土不密实
11、梁尺寸缩小
12、楼板保护层过大
三、其他
1、标养室无门
2、室外标养室不封闭
3、电渣压力焊未顺肋焊
4、三层以上线管交叉敷设
5、水泥无出厂日期和批号
6、水泥砖强度不足,规格尺寸不符合要求(厚度约46mm)
7、卫生间楼板吃模严重深达2~3cm
8、现场部分待用钢筋泡水。
36条施工图纸最容易出错的细节,请仔细检查!引言:施工图纸是建筑设计中至关重要的一环,它是设计师与工程师之间沟通的桥梁,同时也是建筑项目顺利进行的基础。
然而,即使对于经验丰富的设计师来说,一不小心就可能在施工图纸中犯下错误。
本文将列举36条施工图纸最容易出错的细节,并详细解释每个细节的出错可能性和后果,最后提供预防措施和建议。
一、尺寸标注1. 尺寸标注的缺失或错误会导致施工人员无法准确进行施工,严重影响工程质量。
2. 尺寸标注的错误可能引发施工过程中的变更,增加项目成本和时间。
二、材料规格3. 材料规格错误可能导致施工中材料无法符合设计要求,降低工程质量。
4. 材料规格错误还可能导致采购的材料与现场实际情况不符,增加材料浪费和成本。
三、构造连接5. 构造连接的错误可能导致结构不牢固,危及工程安全性。
6. 构造连接的错误也可能导致施工过程中需进行更多的修改和调整,增加工程成本和时间。
四、管道走向7. 管道走向的错误可能导致排水、供水等系统无法正常运行,影响居民生活质量。
8. 管道走向的错误还可能在施工过程中需要打破墙面进行修改,增加工程成本和时间。
五、电气布置9. 电气布置的错误可能导致电路短路、火灾等安全问题。
10. 电气布置的错误还可能导致需要重新布线,增加工程成本和时间。
六、开关、插座位置11. 开关、插座位置错误可能导致家居设备无法正常使用,影响居民生活。
12. 开关、插座位置的错误还可能导致施工过程中需要进行重新布线,增加工程成本和时间。
七、天花、吊顶13. 天花、吊顶的高度设计错误可能导致施工后无法满足功能和美观要求。
14. 天花、吊顶的高度设计错误还可能导致需要重新调整,增加工程成本和时间。
八、楼梯设计15. 楼梯设计的错误可能导致楼梯不符合人体工程学原理,增加使用风险。
16. 楼梯设计的错误还可能导致需要重新设计和施工,增加工程成本和时间。
九、窗户位置和尺寸17. 窗户位置和尺寸的错误可能导致采光和通风效果不佳,影响居住体验。
建筑图纸知识:建筑图纸实际应用的常见错误及纠正方法建筑图纸作为建筑设计中非常重要的一部分,其正确性直接影响到建筑施工的质量和时间进度。
但是,在实际的应用中,常常会出现一些错误和问题。
下面就常见的建筑图纸错误和纠正方法进行分析和总结。
一、建筑图纸常见错误1.比例错误建筑图纸中的比例是非常重要的,因为它直接关系到实际建筑的大小和形态。
比例错误可能产生的后果是建筑尺寸不准确,影响建筑结构和功能。
常见比例错误包括比例不匹配,比例变形,比例缺失等。
2.左右对称性错误对称性在建筑设计中是非常重要的,左右不对称可能导致建筑结构和外观的轻重不平衡。
常见的对称性错误包括门窗位置不对称,墙壁厚度不一致等。
3.标尺错误建筑图纸中的标尺是非常重要的辅助工具,标尺错误可能导致建筑尺寸不准确。
常见的标尺错误包括标尺缺失,标尺与图面比例不匹配,标尺误差过大等。
4.标号错误建筑图纸中的标号是非常重要的参考依据,标号错误可能导致建筑材料、设备等配备不准确,影响施工效率和品质。
常见的标号错误包括标号缺失,标号与材料、设备不匹配等。
5.贴图错误建筑图纸中的贴图是建筑外观和内部装饰的重要组成部分,贴图错误可能导致建筑外观不美观,内部装饰不协调。
常见的贴图错误包括贴图尺寸不匹配,贴图内容错误等。
二、建筑图纸错误的纠正方法1.审查图纸质量在图纸编制后应当进行仔细审查,确保图纸质量符合要求,能够准确反映出建筑设计方案的特征。
对于常见错误,应当及时发现并修改。
2.标准化图纸编制建筑图纸应当按照标准规范进行编制,比如尺寸、比例、标记等应当符合国家标准和行业规范的要求。
在编制中可以采用计算机辅助设计软件,避免人为错误。
3.确认图纸正确性在图纸编制后,应当通过多种方式进行确认,确保图纸正确性,比如使用测量仪器进行检测,进行各种试算、概算,进行结构分析等。
这些工作能够为施工提供正确的数据和依据,避免出现错误。
4.建立图纸修改制度建立一个科学合理的图纸修改制度,将规范和流程明确并制定相应的操作流程和修改记录,对图纸的每一个环节进行有序的控制。
建筑工程施工图纸中常见失误和矛盾之处,图纸审核注意要点工程开工前,要认真审查图纸,组织图纸会审。
如果会审时能较全面地提出图纸中的差错和矛盾,送交设计人员解决,可避免或减少日后因图纸修改而出现的返工、停工以及经济索赔事件;可避免建筑设计上的缺陷和结构设计中的质量隐患。
经分析归纳,我们可从以下方面进行审图:一审查建施图01 检查各层平面图轴线的分尺寸相加是否等于总尺寸,各层同位置轴线尺寸是否相同;检查房间平面布置是否方便使用,采光通风是否良好02 检查立面图上标高和各分尺寸计算是否有误;检查立面图与平面图是否相符;检查细部大样图尺寸、标高与平面图、立面图是否相符03 检查门窗顶标高是否与其上层的梁底标高相一致,若不同,可采取调整门窗高度、调整上部梁的高度或者在门窗上另设过梁的办法解决04 检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1m,是否会出现碰头现象。
当净空尺寸只有2m时,可建议将梯梁改为宽扁梁或者做成折板梯,以增大净空高度,减少梯梁过低对人产生的压抑感05 检查女儿墙砼压顶面的坡向是否朝内。
若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不够美观,应提交设计处理06 检查外墙饰面分色线是否连通,若不连通,是否到阴角处收口。
当外墙与内墙无明显分界线时,应提出外墙装饰延伸到内墙何处收口最为美观。
检查外墙突出部位的顶面和底面是否同外墙一样装饰等。
二审查结施图01 检查各层结构平面图分尺寸相加是否等于总尺寸;检查结施图与建施图在同一个位置的轴线、尺寸、形状、标高是否存在问题;检查建筑平面砖墙下,结施图上是否有梁,若无梁,是否应在结构板底放钢筋加强。
检查梁高度能否满足建施图上门窗洞口尺寸的要求02 将梁、柱截面尺寸标注在每层结构平面上,检查有无平面图上有梁,但梁表上未标出的情况;检查有无次梁的高度大过主梁的高度;检查梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,应提请设计复验,以免因设计出图差错而导致结构质量事故03 当梁与剪力墙同一直线布置时,检查梁宽是否超过墙的厚度,若超过,应提出梁在墙位是否应作加强处理。
施工图审查中常犯的错误!!!1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门,并用人防门代替甲级防火门。
(z这个我还不知道啊)3.地下车库出入封闭楼梯间门未设置乙级防火门。
4.汽车坡道出入口处未设防火卷帘。
5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。
(非车库用房)6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门,且未采取防止油流散的措施。
(以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉)8.设备用房门不应直接开向楼梯间。
9.防火门开启方向朝向变形缝。
10.楼梯电梯间合用前室外窗开启面积小于3.0平方米,不满足高规。
11.复式楼梯及公共楼梯的护栏采用横栏杆;教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬,不符合规范要求。
12.对特殊建筑物规范的条文内容不熟悉,设计执行不到位(如体育建筑等)。
13.卧室、厨房上层为卫生间时,未采取防水、隔声和便于检修的措施。
14.玻璃面积大于1.5平方米,要在门窗说明中说明采用安全玻璃。
15.厨房窗开口的上方应设置不小于1M的防火挑檐,应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。
(餐厅)17.楼梯净宽是指外墙外到扶手中心的宽度,高层中不能小于1200mm。
18.高层建筑疏散门保证净宽900,所以门洞至少要有1050宽度。
(因为门框占150).厨房的上方不应设置洗手间(复式住宅除外)另外再继续加以下内容,这些都是审图公司归纳的,希望大家能好好理解。
1.应设环形消防车道的未设消防车道。
2.位于两个防火分区之间的消防车道未用防火墙分隔。
3.地下室内安全疏散最大距离超过60米。
4.袋形走道尽端的房间室内安全疏散距离越过20米。
5.安全疏散出口穿过其他房间方能到达。
6.安全疏散门采用了弹簧门、卷帘门。
7.直接开向疏散楼梯间的门未设甲级防火门。
施工图纸最容易出错的48个地方工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低。
一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%~50%,没做到要调整绿地面积)。
7、建筑周围设置环形消防车道,宽大于等于4m,转弯处倒角半径12m。
8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。
二、楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。
2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。
中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。
建筑图纸容易出现的问题总图1. 围墙线、地下室轮廓线、多高层退界线未表达,或定位遗漏。
2. 消防登高操作场地未注明,与建筑的间距未标注,消防车道宽度、转弯半径未标注,尽端式车道未设置回车场地。
3. 园区内道路距离建筑物过近,不符合规范要求,对销售也不利。
4. 地下室采光井、下沉庭院、疏散楼梯漏表达,致使绿地面积也计算有误。
5. 地下室出地面的风井、采光窗侧面百叶洞口标高未与室外景观标高复核,室外景观标高高于风井、采光窗洞口标高。
6. 建筑的楼号、层数、高度、高程、坐标遗漏。
7. 经济技术指标漏项,例如建筑密度、绿地率、配建人防面积、非机动车位数量、配套用房面积等次要指标;配套用房未注明位置及相应分项面积;分项数字相加与总项不符。
8. 建筑物四周的标高,主要广场、道路、水面标高遗漏。
9. 建筑物的室外台阶、无障碍坡道遗漏,非机动车坡道、汽车坡道未套用详图,表达不准确。
10. 地下室局部凸起、梁上翻,或场地标高降低使地下室顶板覆土变薄,给将来综合管线设计留下隐患。
设计总说明、工程做法11. 缺设计依据、项目简介、各单体概况表,或项目简介、单体概况中的数据与总图、单体不符。
12. 各部位选用的砌体材料、型号、强度等级、尺寸未明确。
13. 女儿墙、设备平台、阳台、空调机位、室外楼梯、坡道内侧墙体;屋顶烟气道外侧墙、镂空构架等隐蔽、图纸未表达部位的工程做法、饰面材料遗漏。
14. 各烟气井道,检修管井内壁抹灰做法遗漏,电梯井壁建议不做抹灰,容易震动脱落。
15. 缺电梯工程说明,电梯统计表中停靠电梯速度、轿厢尺寸、层数、基坑深度、冲顶高度等数据与单体图纸不符。
16. 外墙、管井、烟气道、泛水等墙角根部素混翻边高度不明确,或说明与单体节点矛盾。
17. 地下室防水等级、屋面防水等级不足,不满足规范;或设计等级偏高,造成工程成本浪费。
18. 地下室底板碎石垫层、细石混凝土垫层厚度、强度等级与结施图矛盾。
19. 地下室楼面做法各个区域不一致,个别房间面层较薄则成为低洼区,如渗水或进水则无法排出。
土木工程知识点-施工图容易出错的位置,你知道吗?
01检查各层平面图轴线的分尺寸相加是否等于总尺寸,各层同位置轴线尺寸是否相同;检查房间平面布置是否方便使用,采光通风是否良好。
02检查立面图上标高和各分尺寸计算是否有误;检查立面图与平面图是否相符;检查细部大样图尺寸、标高与平面图、立面图是否相符。
03检查门窗顶标高是否与其上层的梁底标高相一致,若不同,可采取调整门窗高度、调整上部梁的高度或者在门窗上另设过梁的办法解决。
04检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1m,是否会出现碰头现象。
当净空尺寸只有2m时,可建议将梯梁改为宽扁梁或者做成折板梯,以增大净空高度,减少梯梁过低对人产生的压抑感。
05检查女儿墙砼压顶面的坡向是否朝内。
若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不够美观,应提交设计处理。
06检查外墙饰面分色线是否连通,若不连通,是否到阴角处收口。
当外墙与内墙无明显分界线时,应提出外墙装饰延伸到内墙何处收口最为美观。
检查外墙突出部位的顶面和底面是否同外墙一样装饰等。
有人认为建立新形式的标准化始走向建筑和谐的唯一道路,并且能用建筑技术加以成功地控制.而我的观点不同,我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长.我认为着才是真正建筑风格的唯一目标.如果阻碍朝这一方向发展,建筑就会枯萎和死亡.要使建筑结构适合于环境,要注
意到气候,地位和四周的自然风光,在结合目的来考虑的一切因素中,创造出一个自由的统一的整体,这就是建筑的普遍课题,建筑师的才智就要在这个可提到完满解决上体现。

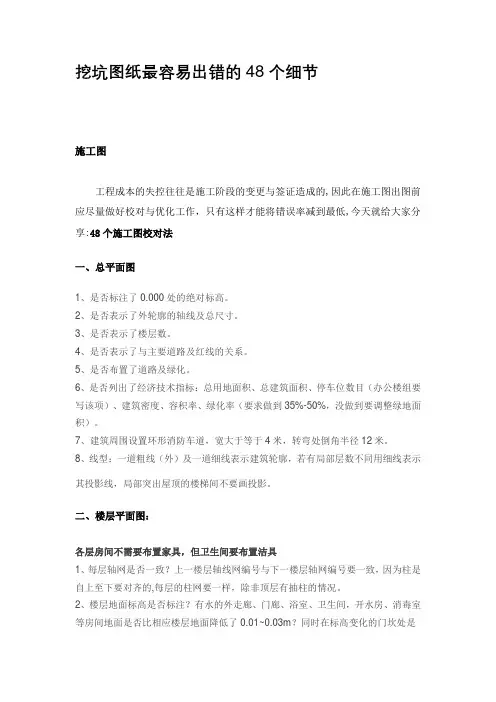

建筑施工图纸48个最易出错的细节
一、总平面图
1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%~50%,没做到要调整绿地面积)。
7、建筑周围设置环形消防车道,宽大于等于4m,转弯处倒角半径12m。
8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。
二、楼层平面图
各层房间不需要布置家具,但卫生间要布置洁具
1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。
2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?
3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?
4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?
5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?
7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。
中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?
8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向?
9、房间名称标注文字是否是同一字体和字高?
10、卫生间等有水房间的地面是否有地漏?地面坡向有表达吗?卫生间卫生设备是否满足使用人数的要求?分隔尺寸是否标注?
11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启。
12、各层平面要有楼面标高,休息平台标高。
雨棚标高。
13、房间名称是否表达。
14、剖到的墙线是否加粗,柱子是否填充。
三、屋顶平面图
1、有构件要定位的轴线是否标注?没有定位构件的轴线是否消除?
2、屋面标高一般标注结构层标高,是否标注?
3、雨水管是否布于排水分区的中部或房屋的阴角部位?雨水管间距是否满足实用间距的要求?(18~24m)
4、檐口平面投影与剖面图中檐口是否一致?
5、雨水管是否穿过外挑走廊?如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管。
6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达?门坎要高出屋面300挡水,门坎投影是否表达?
7、电梯机房的平面图是否表达?
8、是否有局部屋顶的平面图(上屋顶梯间屋顶,电梯机房屋顶)
9、天沟是否有标高,天沟内排水坡度1%。
10、是否表达排水坡度及方向,分水线,分格缝。
四、立面图
1、尺寸及标高是否完备?
2、雨棚是否表示?
3、是否表示了立面材质?
4、出屋面的楼梯间及电梯间是否表示?
5、外轮廓及地坪线是否加粗?
五、剖面图
1、是否剖到楼梯和反映主要建筑空间的内部变化?
2、剖面图中剖到的墙线加粗,剖到的楼板(一般设为100mm厚)、梯段、梁涂黑。
3、室外地坪,室内地面,楼层地面,屋顶标高是否标注?所剖的墙体是否有定位轴线?
4、地坪线与剖到墙体的关系是否正确?先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确?
5、与平面图仔细对照投影,是否与平面图对应?
6、是否表示天沟?
7、剖到的房间是否写名称?
8、楼梯尺寸是否细化?
六、详图
1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求。
2、剖到的填充图例。
(与剖面图有区别)
3、是否标注了定位轴线?
4、标高尺寸是否完备?
5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应。
七、出图前注意事项
1、尺寸标注、字体大小是否合适及统一?
2、各图的定位轴号是否对应?
3、线型是否正确?
4、各图是否按照比例出图?
5、布图顺序是否正确:建筑方案图:总图、各层平面图、屋顶平面图、立面图、剖面图。
建筑施工图:设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图。
门窗表、装修表,详图可较为灵活布置,以布图合理为宜。
6、采用统一的图框。
