东华理工大学计算机辅助设计autocad测试试卷A

判断题目叙述内容的正确性，将结果对应代号填入（）内。

一、创建基本对象1.用LINE命令可以绘出一系列直线段。

（a）2.可以从指定点向任意方向绘射线。

（a）3.最多可以绘有1024条边的等边多边形。

（a）4.R ECTANG命令允许根据指定的面积绘矩形。

（a）5.用CIRCLE命令的“相切、相切、半径⑺”选项绘圆时，得到的圆与选择相切对象时的选择位置无关。

（b ）6.根据包含角绘圆弧吋，包含角有正负之分。

（a）7.点对象只有一种样式。

（B ）8.多段线每一段的宽度都可以分别指定。

（a）9.构造线和射线都是无限长的直线。

（）10.用STRETCH编辑命令时，应该用Crossing方法选取对象。

（）二、A utoCAD应用原理及方法1.AutoCAD可以同时打幵多个图形文件。

（a ）2.安装AutoCAD 2006吋，一般要求计算机有512MB的内存，有500MB以上的硬盘空间。

（b）3.启动AutoCAD与扁动一般Windows应用程序的方法相同。

（a ）4.A utoCAD图形文件的扩展名是dwt。

（ b ）5.可以同时打开多个AutoCAD图形文件。

（a）三、A utoCAD的特性功能1.利用“特性”窗口可以修改图形，如修改圆的圆心位置和半径、修改直线的端点等。

（A ）2.A utoCAD设计巾心与Windows资源管理器类似，町用于浏览本地计算机、局域网或国际互联网上的相关信息。

（a）3.可以通过与工具选项板对应的快捷菜单删除工具选项板上的工具。

（a）4.与某些其他Windows应用程序一样，只能将AutoCAD样板文件保存在对应的Template 目录中。

（b ）5.利用AutoCAD，可以计算出平面图形的总面积。

（a）四、A utoCAD的文字功能1.A utoCAD本身提供的字体文件一般是以SHX为扩展名的文件。

（a）2.在AutoCAD中，可以用TrueType字体标注文字。

（a ）3.执行一次DTEXT命令只能标注一行文字。

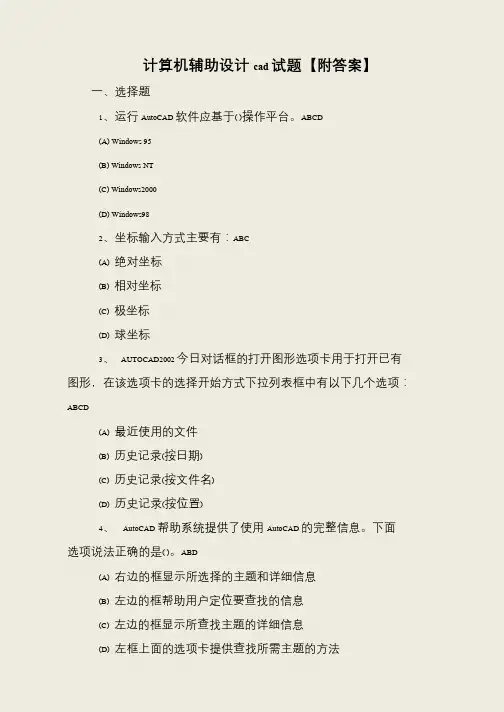

计算机辅助设计cad 试题【附答案】一、选择题1、运行AutoCAD 软件应基于( )操作平台。

ABCD(A) Windows 95(B) Windows NT(C) Windows2000(D) Windows982、坐标输入方式主要有：ABC(A) 绝对坐标(B) 相对坐标(C) 极坐标(D) 球坐标3、AUTOCAD2002 今日对话框的打开图形选项卡用于打开已有图形，在该选项卡的选择开始方式下拉列表框中有以下几个选项：ABCD(A) 最近使用的文件(B) 历史记录(按日期)(C) 历史记录(按文件名)(D) 历史记录(按位置)4、AutoCAD 帮助系统提供了使用AutoCAD 的完整信息。

下面选项说法正确的是( )。

ABD(A) 右边的框显示所选择的主题和详细信息(B) 左边的框帮助用户定位要查找的信息(C) 左边的框显示所查找主题的详细信息(D) 左框上面的选项卡提供查找所需主题的方法5、可以利用以下的哪些方法来调用命令：ABC(A) 在命令提示区输入命令(B) 单击工具栏上的按扭(C) 选择下拉菜单中的菜单项(D) 在图形窗口单击鼠标左键6、在AUTOCAD 中，有下列几种文档排列方式：ABCD(A) 层叠(B) 水平平铺(C) 垂直平铺(D) 排列图标7、配置和优化AUTOCAD 主要包括：ABC(A) 使用命令输入窗转换(B) 使用环境变量(C) 命名别名(D) 从系统错误中恢复8、不能删除的图层是：( ) ABCD(A) 0 图层(B) 当前图层(C) 含有实体的层(D) 外部引用依赖层9、在执行交点捕捉模式时，可捕捉到( ) BCD(A) 捕捉(三维实体)的边或角点(B) 可以捕捉面域的边(C) 可以捕捉曲线的边(D) 圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点。

10、在设置绘图单位时，系统提供了长度单位的类型除了小数外，还有：ABCD(A) 分数(B) 建筑(C) 工程(D) 科学11、扩展的绘图命令有：ABC(A) Copy(B) Mirror(C) Array(D) Snap12、夹点编辑模式可分为( )ABCD(A) Stretch 模式(B) Move 模式(C) Rotate 模式(D) Mirror 模式13、高级复制主要可分为下面哪几类：ACD(A) 夹点复制(B) 连续复制(C) 利用剪贴坂复制(D) 粘贴对象14、下面关于样条曲线的说法哪些是对的：( )ABCD(A) 可以是二维曲线或三维曲线(B) 是按照给定的某些数据点(控制点)拟合生成的光滑曲线，(C) 样条曲线最少应有(三)个顶点(D) 在机械图样中常用来绘制波浪线、凸轮曲线等15、对以下( )对象执行【拉伸】命令无效。

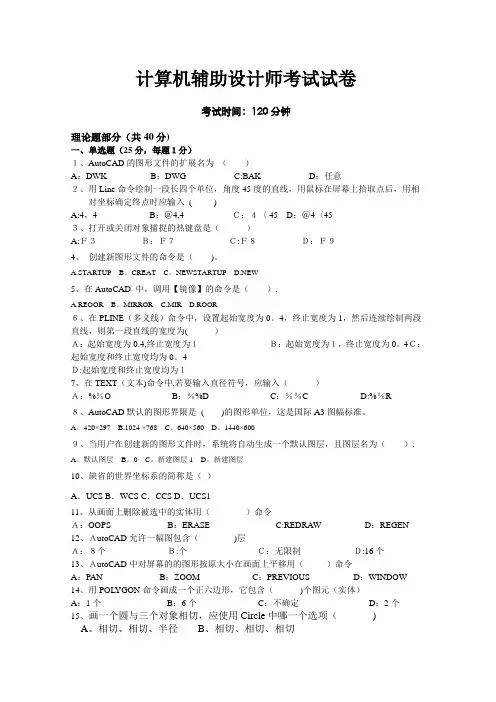

计算机辅助设计师考试试卷考试时间：120分钟理论题部分（共40分)一、单选题（25分，每题１分）１、AutoCAD的图形文件的扩展名为（）A：DWK B：DWG C:BAK D：任意２、用Line命令绘制一段长四个单位，角度45度的直线，用鼠标在屏幕上拾取点后，用相对坐标确定终点时应输入( )A:4，4 B：＠4,4Ｃ：４〈 45 D：＠4〈45３、打开或关闭对象捕捉的热键盘是（）A:Ｆ３Ｂ：Ｆ７Ｃ:Ｆ８Ｄ：Ｆ９4、创建新图形文件的命令是（)。

A.STARTUP B。

CREAT C。

NEWSTARTUP D.NEW5、在AutoCAD 中，调用【镜像】的命令是（）.A.REOOR B。

MIRROR C.MIR D.ROOR６、在PLINE（多义线）命令中，设置起始宽度为0。

4，终止宽度为1，然后连续绘制两段直线，则第一段直线的宽度为(）Ａ：起始宽度为0.4,终止宽度为１Ｂ：起始宽度为１，终止宽度为0。

4Ｃ：起始宽度和终止宽度均为0。

4Ｄ:起始宽度和终止宽度均为１7、在TEXT（文本)命令中,若要输入直径符号，应输入（）Ａ：%％O B：％%D C：％％C D:%％R８、AutoCAD默认的图形界限是()的图形单位，这是国际A3图幅标准。

A。

420×297 B.1024 ×768 C。

640×560 D。

1440×600９、当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为（）. A。

默认图层B。

0 C。

新建图层1 D。

新建图层10、缺省的世界坐标系的简称是（）A．UCS B．WCS C．CCS D．UCS111、从画面上删除被选中的实体用（）命令Ａ：OOPS B：ERASE C:REDRAW D：REGEN 12、ＡutoCAD允许一幅图包含（)层Ａ：８个Ｂ:个Ｃ：无限制Ｄ:16个13、ＡutoCAD中对屏幕的的图形按原大小在画面上平移用（）命令A：PAN B：ZOOM C：PREVIOUS D：WINDOW 14、用POL YGON命令画成一个正六边形，它包含（)个图元（实体）A：1个B：6个C：不确定D：2个15、画一个圆与三个对象相切，应使用Circle中哪一个选项（)A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径16、所谓内接多边形是( )A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内,多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上17、在文字输入中，表示特殊字符“度”的代码是( )A、％%oB、％％dC、％％pD、％％c18、外部定义块的命令是（)A ：LB :Wblock C：Base D：Units19、ＡutoCAD中，有一些系统确定的别名：如“L”代表命令“LINE”，那么层的命令的别名为:( ）A：L B：LA C：LAY D:PL20、在ＡutoCAD使用ZOOM命令中时，以下选项尽可能大的显示图中所有实体（）A ：ALLB :Window C：Extents D：Previous21、ＡutoCAD系统中，把直线、圆弧的端点剪切到指定边界用（)命令A :MOVE B：CHANGE C：EXTEND D：TRIM22、不影响图形显示的图层操作是（)A、锁定图层B、冻结图层C、打开图层D、关闭图层23、在下列命令中,不具有复制功能的命令是( )A、偏移命令B、镜像命令C、阵列命令D、旋转命令24、画多边形时不可用的是( )A:边数？，中心点，I?，半径？（角角距)B：边数？,中心点，Ｃ?, 半径？（边角距）C：边数？, e？, p1, p2(两点给边长）D：中心点，边数？半径25、用LINE命令画出一个矩形，该矩形中有（)图元实体.A．1个B．4个C．不一定D．5个二、多选题(15分，每题3分）１、在AutoCAD中，画圆的方法正确的有(）Ａ．两点画圆Ｂ．三点画圆Ｃ．相切、相切、半径Ｄ．相切、相切、相切Ｅ．圆心、半径２、在同一层上的物体，肯定( ）A：有一样的线型B:有一样的线型比例C：有一样的颜色D：有一样的可见性E：以上都是错误的3、假设一幅图中用户已建立了DIM、WALL两层，若再建立一新层；则可用( ）作为层名A：0 B：W ALL 1 C:W ALL—1 D：DIM E：DIM—14、Offset能起作用的对象是（）A：圆B:线C：正多边形D：文本E：矩形5、下列正确的说法是( ）A：可以用来建立图形库B：节省存储空间C:便于修改图形D：图块只能用在同一个文件上E：图块只能建立在同一个图层上操作题部分（60分每小题30分，共2题）１、绘制以下图形并标注，要求：设置图层，分别设置轴线、墙体、门窗、标注和楼梯层，颜色、线型、线宽自定义及可。

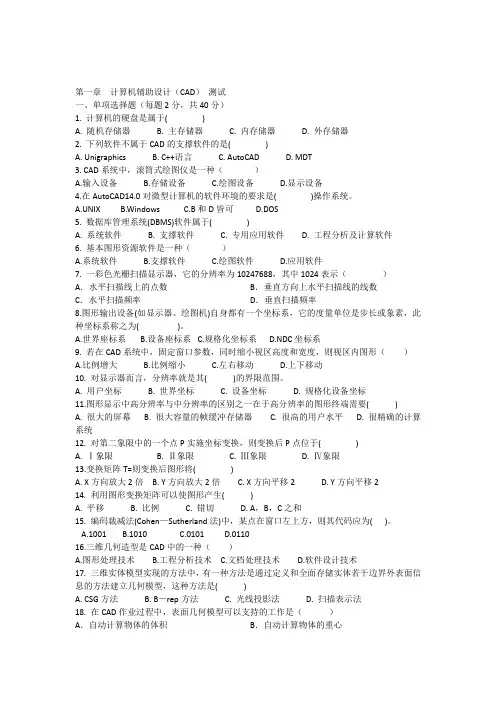

第一章计算机辅助设计（CAD）测试一、单项选择题（每题2分，共40分）1. 计算机的硬盘是属于( )A. 随机存储器B. 主存储器C. 内存储器D. 外存储器2. 下列软件不属于CAD的支撑软件的是( )A. UnigraphicsB. C++语言C. AutoCADD. MDT3. CAD系统中，滚筒式绘图仪是一种（）A.输入设备B.存储设备C.绘图设备D.显示设备4.在AutoCAD14.0对微型计算机的软件环境的要求是()操作系统。

A.UNIXB.WindowsC.B和D皆可D.DOS5. 数据库管理系统(DBMS)软件属于( )A. 系统软件B. 支撑软件C. 专用应用软件D. 工程分析及计算软件6. 基本图形资源软件是一种（）A.系统软件B.支撑软件C.绘图软件D.应用软件7. 一彩色光栅扫描显示器，它的分辨率为10247688，其中1024表示（）A．水平扫描线上的点数B．垂直方向上水平扫描线的线数C．水平扫描频率D．垂直扫描频率8.图形输出设备(如显示器、绘图机)自身都有一个坐标系，它的度量单位是步长或象素，此种坐标系称之为()。

A.世界座标系B.设备座标系C.规格化坐标系D.NDC坐标系9. 若在CAD系统中，固定窗口参数，同时缩小视区高度和宽度，则视区内图形（）A.比例增大B.比例缩小C.左右移动D.上下移动10. 对显示器而言，分辨率就是其( )的界限范围。

A. 用户坐标B. 世界坐标C. 设备坐标D. 规格化设备坐标11.图形显示中高分辨率与中分辨率的区别之一在于高分辨率的图形终端需要( )A. 很大的屏幕B. 很大容量的帧缓冲存储器C. 很高的用户水平D. 很精确的计算系统12. 对第二象限中的一个点P实施坐标变换，则变换后P点位于( )A. Ⅰ象限B. Ⅱ象限C. Ⅲ象限D. Ⅳ象限13.变换矩阵T=则变换后图形将( )A. X方向放大2倍B. Y方向放大2倍C. X方向平移2D. Y方向平移214. 利用图形变换矩阵可以使图形产生( )A. 平移B. 比例C. 错切D. A，B，C之和15. 编码裁减法(Cohen—Sutherland法)中，某点在窗口左上方，则其代码应为()。

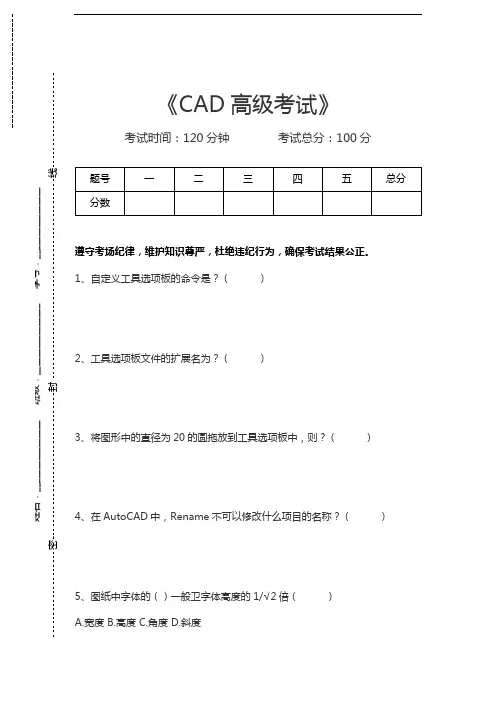

《CAD 高级考试》 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、自定义工具选项板的命令是？（ ） 2、工具选项板文件的扩展名为？（ ） 3、将图形中的直径为20的圆拖放到工具选项板中，则？（ ） 4、在AutoCAD 中，Rename 不可以修改什么项目的名称？（ ） 5、图纸中字体的（）一般卫字体高度的1/√2倍（ ） A.宽度 B.高度 C.角度 D.斜度 姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------6、在机械图样中，粗线与细线的宽度比大约为（）（）A.4：1B.3：1C.2：1D.1：17、对圆弧标注半径尺寸时，（）应由圆心引出，尺寸箭头指到圆弧上。

（）A.尺寸线B.尺寸界线C.尺寸数字D.尺寸箭头8、画图时，常选用（）的绘图铅笔。

（）A.6H2HB.HB/H/2HC.H26HD.6226H9、丁字尺尺头内侧便仅靠图版左边，三角板任意边紧靠丁字尺尺身上边，便可利用（）的另外两边画出垂直线或倾斜线。

（）A.丁字尺B.比例尺C.曲线板D.三角板10、用（）画大圆时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直（）A.分规B.圆规C.铅笔D.图板11、用平行投影法沿物体不平行于直角坐标系平面的方向，投影到（）上所得到的投影称为轴测投影（）A.平行投影面B.中心投影面C.轴侧投影面D.多个投影面12、一下应用软件（）属于计算机绘图软件。

（）A.WORDB.EXCELC.autoCADD.windows13、（）不是装配图的作用。

计算机辅助设计试题及答案一、单项选择题（共15题，每题1分）1、设置AUTOCAD图形边界的命令是limits。

A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。

A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A 和B 知识点：1.13、将绘制的图形保存为样板文件的文件名为。

A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。

A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。

A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。

A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。

A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR下，应采用的最佳方式是。

A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。

A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。

A、移动B、比例C、旋转D、阵列知识点：5.411、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是。

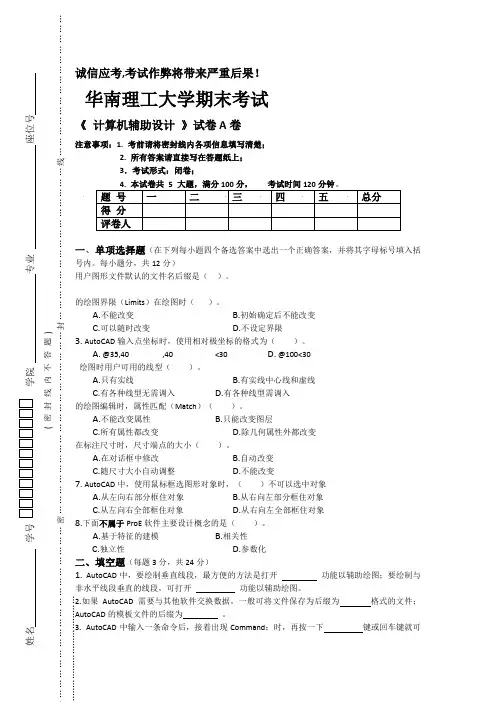

,考试作弊将带来严重后果！华南理工大学期末考试计算机辅助设计》试卷A卷1. 考前请将密封线内各项信息填写清楚；2. 所有答案请直接写在答题纸上；3．考试形式：闭卷；、单项选择题（在下列每小题四个备选答案中选出一个正确答案，并将其字母标号填入括12分））。

Limits）在绘图时（）。

A.不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限AutoCAD输入点坐标时，使用相对极坐标的格式为（）。

A. @35,40 ,40 <30 D. @100<30绘图时用户可用的线型（）。

A.只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入Match）（）。

A.不能改变属性B.只能改变图层C.所有属性都改变D.除几何属性外都改变）。

A.在对话框中修改B.自动改变C.随尺寸大小自动调整D.不能改变AutoCAD中，使用鼠标框选图形对象时，（）不可以选中对象A.从左向右部分框住对象B.从右向左部分框住对象C.从左向右全部框住对象D.从右向左全部框住对象下面不属于ProE软件主要设计概念的是（）。

A.基于特征的建模B.相关性C.独立性D.参数化（每题3分，共24分）AutoCAD中，要绘制垂直线段，最方便的方法是打开功能以辅助绘图；要绘制与功能以辅助绘图。

.如果AutoCAD需要与其他软件交换数据，一般可将文件保存为后缀为格式的文件；的模板文件的后缀为。

.AutoCAD中输入一条命令后，接着出现Command：时，再按一下键或回车键就可重复这条命令；在某条命令的执行过程中发现有错，按键强行中断命令的执行，回到Command：状态。

4. AutoCAD中，图层的主要属性有名称、、、线宽、打印样式等。

中的标注要素主要有尺寸线、箭头、、、圆心标记等。

6.利用ProE三维模块进行三维特征建模时，对于鼠标操作：可进行特征模型缩放，可进行特征模型平移，按住鼠标中键并移动鼠标可进行特征模型旋转。

《CAD 初级考试》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、在CAD 中在用Line 命令绘制封闭图形时，最后一直线可敲（）字母后回车而自动封闭（ ） A.C B.G C.D2、在CAD 中单位设置的快捷键是（）（ ） A.UM B.UN C.CTRL+U D.ALT+U3、CAD 软件中我们一般都用（）单位来做图以达到最佳的效果（ ） A.米 B.厘米 C.毫米 D.分米4、在CAD 中文本窗口切换的快捷键是（）（ ） A.F1 B.F2 C.F3 D.F45、在CAD 中圆弧快捷键是（）（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------A.trB.aC.recD.pl6、在CAD中绘制圆的直径按（）键（）A.bB.wC.pD.D7、在CAD中定数等分的快捷键是（）（）A.MIB.LENC.F11D.DIV8、在CAD中点的快捷键是（）（）A.WB.OC.POD.TR9、AutoCAD中绘制弧形的快捷键（）。

（）A.DB.IC.AD.K10、AutoCAD中用多段线绘制弧形时D表示弧形的（）（）A.大小B.位置C.方向D.坐标11、在CAD中图形界限的命令是（）（）A.alt+o+aB.ctrl+0C.alt+1D.alt+212、在CAD中查看距离命令是（）（）A.BIB.CIC.DID.F313、在AutoCAD中复制其它文件中块的命令快捷键是（）（）A.CTRL+ALT+CB.CTRL+CC.CTRL+SHIFT+CD.CTRL+A14、在AutoCAD中写块（存储块）命令的快捷键是（）（）A.WB.IC.LD.CTRL+W15、在AutoCAD中粘贴其它文件的块的命令快捷键是（）（）A.VB.CTRL+ATL+VC.CTRL+SHIFT+VD.CTRL+V16、在CAD中文字工具中输入下划线的命令是（）（）A.%%1B.%%UC.%%3D.$&217、在CAD中文字工具中输入直径符号的命令是（）（）A.%%1B.%%UC.%%3D.%%C18、AutoCAD中轴线的颜色必须是（）（）A.绿色B.黄色C.蓝色D.红色19、在CAD中外墙的宽度应该限制在（）mm之间（）A.0.05-0.09B.0.6-0.9C.1.6-0.9D.0.03-0.0620、在CAD中线性管理器在（）菜单下（）A.编辑B.视图C.工具D.格式21、在CAD中以下有关图层锁定的描述，错误的是（）（）A.在锁定图层上的对象仍然可见B.在锁定图层上的对象不能打印C.在锁定图层上的对象不能被编辑D.锁定图层可以防止对图形的意外修改22、在CAD中当一对象从图形中被删除时，使用下述哪一个命令恢复该对象（）（）A.ctrl+zB.cancelC.restoD.replace23、在CAD中创建一个圆与已知圆同心，可以使用哪个修改命令（）（）A.阵列B.复制C.偏移D.镜相24、AutoCAD的英文全称是（）（）A.AutomAtic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD200225、在CAD中画完一幅图后，在保存该图形文件时用（）作为扩展名（）A.cfgB.dwtC.bmpD.dwg26、在CAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为（）（）A.按图层B.图层锁定C.按颜色D.按红色27、在CAD中用LINE命令画出一个矩形，该矩形中有（）图元实体（）A.1个B.4个C.不一定D.5个28、在CAD中以下哪个设备属于图形输出设备（）（）A.扫描仪B.打印机C.自动绘图仪D.数码相机29、在CAD中图形编辑窗口与文本窗口的快速切换用（）功能键（）A.F6B.F7C.F8D.F230、在CAD中用（）命令可以设置图形界限（）（）A.SCALEB.EXTENDC.alt+o+aYER。

《计算机辅助设计师》中级考试试题（A卷）1. 在AutoCAD 2009中，调用【镜像】的命令是( )。

A.REOORB.MIRROR(正确答案)C.MIRD.ROOR2. 创建新图形文件的命令是( )。

A.STARTUPB.CREATC.NEWSTARTUPD.NEW(正确答案)3. 在AutoCAD的状态栏上不包括( )按钮。

A.对象(正确答案)B.栅格C.正交D.对象追踪4. 在【材质】设置面板的【材质编辑器】中，根据不同样板的材质，其特性选项不同，仅在高级样板中显示的选项为( )。

A.环境光B.反光度(正确答案)C.镜面D.折射率5. AutoCAD默认的图形界限是 ( )的图形单位，这是国际A3图幅标准。

A.420×297(正确答案)B.1024 ×768C.640×560D.1440×6006. ( )主要用于在项目完成之后对图纸集进行归档前，将图纸集中的全部图纸进行清点并列出一份图纸清单。

A.图纸一览表(正确答案)B.图纸C.图纸集D.图表7. 若要更改选定对象的线型比例，双击该线型或按( )快捷键可打开【特性】面板。

A.Ctrl+0B.Ctrl+NC.Ctrl+2D.Ctrl+1(正确答案)8. 在AutoCAD 2009中，打开极轴追踪的组合键是( )。

A.CTRL+(正确答案)B B.CTRL+ALT+BC.SHIFT+BD.ALT+B9. 当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为( )。

A.默认图层B.0(正确答案)C.新建图层1D.新建图层10. AutoCAD文件名的默认扩展名为( )。

A..dwg(正确答案)B..dwsC..dxfD..dwt11. 下面关于创建新布局的方法中错误的是( )。

A.使用“布局向导(LAYOUTWIZARD)”命令循序渐进地创建一个新布局。

B.使用“来自样板的布局(LAYOUT)”命令插入基于现有布局样板的新布局。

第一套试题1、【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在C: \学号姓名。

2、【操作要求】1．建立新图形文件：建立新图形文件，绘图区域为：240×200。

2．绘图：a)绘制一个100×25的矩形。

b)在矩形中绘制一个样条曲线，样条曲线顶点间距相等，左端点切线与垂直方向的夹角45度，右端点切线与垂直方向的夹角135度，完成后的图形参见【样张】。

3．保存：将完成的图形以KSCAD2-2.DWG为文件名保存在C: \学号姓名。

图1-2 图1-33、【操作要求】1．打开图形文件：打开图形文件C:\ CADST3-3.DWG。

2．属性操作：a)将图中白色线更改为红色线，线型为center，线型比例合适。

b)将虚线中的小圆定义为图块、块名为A，删除小圆，再将图块A插入到图中合适位置。

完成后的图形参见【样张】。

3．保存：将完成的图形以KSCAD3-3.DWG为文件名保存在C: \学号姓名。

4、【操作要求】1．打开图形：打开图形文件C: CADST4-7.DWG。

2．编辑图形：a)以打开的图中的圆及三角形为基准，通过编辑命令形成【样张】。

b)填充图形。

完成后的图形如【样张】。

3．保存：将完成的图形以KSCAD4-7.DWG为文件名保存在C: \学号姓名。

图1-4 图1-55、【操作要求】1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区内。

2．绘图：按【样张】规定的尺寸绘图，中心线线型为center，调整线型比例。

3．保存：完成的图形以KSCAD5-5.DWG为文件名保存在C: \学号姓名。

6、【操作要求】打开图形文件C:\ CADST6-3.DWG，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。

1AutoCAD 机械制图期末试卷一、判断题此部分作答时不允许打开AutoCAD ！（共5题，每题2分，共10分）1．在AutoCAD 软件中取消操作应按ESC 键（ ）。

A 、正确B 、错误2．在AutoCAD 中没有封闭的图形也可以直接填充（ ）。

A 、正确B 、错误3．在AutoCAD 中所有图层均可加锁，也可以关闭所有图层（ ）。

A 、正确B 、错误4．在AutoCAD 中对象捕捉没有快捷键（ ）。

A 、正确B 、错误5．GEDIST 是计算两点距离的函数（ ）。

A 、正确B 、错误二、选择题 此部分作答时不允许打开AutoCAD ！（共15题，共35分） (以下10道题，每题2分)1．AutoCAD 软件不适合用来进行( )。

A 、文字处理B 、服装设计C 、电路设计D 、零件设计2．要取消AutoCAD 命令，应按下（ ）。

A 、Ctrl+AB 、Ctrl+XC 、Alt+AD 、Esc 3．在AutoCAD 中用LINE 命令画出一个没有重叠线段的矩形，该矩形中有几个图元( )。

A 、1个B 、4个C 、不一定D 、5个 4．在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”\“圆弧”命令中的哪个子命令绘制圆弧（ ）。

A 、起点、端点、方向 B 、起点、端点、角度 C 、起点、圆心、长度 D 、起点、圆心、角度5．修剪命令（TRIM ）可以修剪很多对象，但下面的哪个选项的对象不可修剪：（ ）。

A 、圆弧、圆、椭圆弧、椭圆B 、直线、开放的二维和三总分题号 一 二 三 四 五 六 核分人 题分本题得分 评卷人本题得分 评卷人…………………………………………………………………………………………………………系部： 班级： 姓名：维多段线C、射线、构造线和样条曲线 D、多线（mLine) 6．在AutoCAD中要创建矩形阵列，必须指定( )。

A、行数项目的数目以及单元大小B、项目的数目和项目间的距离C、行数、列数以及单元大小D、以上都不是7．一直线等份完成后的图形，欲建立五个半圆弧，哪一个指令可一气呵成（）。
