2025届高三物理一轮复习多维度导学与分层专练专题66交变电流的产生和描述导练目标导练内容目标1交变电流的产生规律目标2交变电流的四值问题目标3交变电流的有效值【知识导学与典例导练】一、交变电流的产生规律1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。
(2)两个特殊位置的特点：①线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变。
②线圈平面与中性面垂直时，S∥B，Φ＝0，ΔΦΔt最大，e最大，i最大，电流方向不改变。
(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。
(4)交变电动势的最大值E m＝nBSω，与转轴位置无关，与线圈形状无关。
2．产生正弦交流电的四种其他方式(1)线圈不动，匀强磁场匀速转动。
(2)导体棒在匀强磁场中做简谐运动。
(3)线圈不动，磁场按正弦规律变化。
(4)在匀强磁场中导体棒的长度与时间成正弦规律变化。
【例1】如图所示，图线a 是线圈在匀强磁场中匀速转动时所产生的正弦交流电的图像，当调整线圈转速后，所产生正弦交流电的图像如图线b 所示，以下关于这两个正弦交流电的说法错误．．的是（）A ．在t =0时刻穿过两线圈的磁通量均为最大B ．线圈先后两次转速之比为3∶2C ．图线bD ．图线a 所对应的交流电的瞬时值表达式为()5V e t π=【答案】D【详解】A ．由题图可知，t =0时刻两线圈均在中性面，穿过线圈的磁通量最大，故A 正确，不符合题意；B ．由题图可知周期T a ∶T b =2∶3角速度2Tπω=，则ωa ∶ωb =3∶2转速n a ∶n b =3∶2故B 正确，不符合题意；C ．交流电的最大值U m =NBSω，故U ma ∶U mb =3∶2所以m m 240V 33b a U U ==所以图线b 所对应的交流电的有效值为V3b U ==故C 正确，不符合题意；D ．由题图可知，图线a 所对应的交流电的最大值为20V ，角速度为25rad/s aT ππ=所以瞬时值的表达式为e =20sin 5πt （V ），故D 错误，符合题意。
交变电流一、交变电流的产生规律1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。
(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ①B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。
①线圈平面与中性面垂直时，S ①B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。
(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。
(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关。
2．产生正弦交流电的四种其他方式 (1)线圈不动，匀强磁场匀速转动。
(2)导体棒在匀强磁场中做简谐运动。
(3)线圈不动，磁场按正弦规律变化。
(4)在匀强磁场中导体棒的长度与时间成正弦规律变化。
3．交变电流的变化规律(线圈在中性面位置开始计时)4．书写交变电流瞬时值表达式的步骤(1)确定正弦交变电流的峰值，根据已知图像读出或由公式E m ＝nωBS 求出相应峰值。
(2)明确线圈的初始位置，找出对应的函数关系式。
①线圈从中性面位置开始计时，则i －t 图像为正弦函数图像，函数表达式为i ＝I m sin ωt 。
①线圈从垂直于中性面的位置开始计时，则i －t 图像为余弦函数图像，函数表达式为i ＝I m cos ωt 。
二、交变电流有效值的求解方法1．有效值的规定交变电流、恒定电流I 直分别通过同一电阻R ，在交流电的一个周期内产生的焦耳热分别为Q 交、Q 直，若Q 交＝Q 直，则交变电流的有效值I ＝I 直(直流有效值也可以这样算)． 2．有效值的理解(1)交流电流表、交流电压表的示数是指有效值；(2)用电器铭牌上标的值(如额定电压、额定功率等)指的均是有效值； (3)计算热量、电功率及保险丝的熔断电流指的是有效值； (4)没有特别加以说明的，是指有效值；(5)“交流的最大值是有效值的2倍”仅适用于正(余)弦式交变电流． 3．有效值的计算(1)计算有效值时要根据电流的热效应，抓住“三同”：“相同时间(周期整数倍)”内“相同电阻”上产生“相同热量”，列式求解．(2)分段计算电热求和得出一个周期内产生的总热量． (3)利用两个公式Q ＝I 2Rt和Q ＝U 2Rt 可分别求得电流有效值和电压有效值．(4)若图象部分是正弦(或余弦)式交变电流，其中的14周期(必须是从零至最大值或从最大值至零)和12周期部分可直接应用正弦式交变电流有效值与最大值间的关系I ＝I m 2、U ＝U m2求解．4．几种典型交变电流的有效值三、交变电流“四值”的理解和计算交变电流“四值”的比较四、针对练习1、如图所示，一矩形线圈的面积为S ，匝数为N ，电阻为r ，处于磁感应强度大小为B 的水平匀强磁场中，绕垂直磁场的水平轴OO ′以角速度ω匀速运动。
74 变压器与远距离输电[方法点拨] (1)变压器联系着两个电路：原线圈电路、副线圈电路．原线圈在原线圈电路中相当于一用电器．副线圈在副线圈电路中相当于电源．(2)远距离输电示意图中涉及三个电路，在中间的远距离输电线路中升压变压器的副线圈、导线、降压变压器的原线圈相当于闭合回路的电源、电阻、用电器．1．(多选)(2018·铜山模拟)如图1所示，理想变压器的原线圈接在一个交变电源上，交变电压瞬时值随时间变化的规律为u＝2202sin 100πt(V)，副线圈所在电路中接有灯泡、电动机、理想交流电压表和理想交流电流表．已知理想变压器原、副线圈匝数比为10∶1，灯泡的电阻为22 Ω，电动机内阻为1 Ω，电流表示数为3 A，各用电器均正常工作．则( )图1A．通过副线圈的电流频率为5 HzB．电压表示数为22 VC．变压器原线圈的输入功率为66 2 WD．电动机的输出功率为40 W2．如图2所示，理想变压器原、副线圈的匝数比为n1∶n2＝10∶1，a、b两点间的电压为u ＝2202sin 100πt(V)，R为可变电阻，P为额定电流1 A、用铅锑合金制成的保险丝．为使保险丝中的电流不超过1 A，可变电阻R连入电路的最小阻值是( )图2A．2.2 Ω B．2.2 2 ΩC．22 Ω D．22 2 Ω3．如图3所示，理想变压器原、副线圈匝数比n1∶n2＝2∶1，和均为理想电表，灯泡电阻R L＝6 Ω，AB端电压u1＝122sin 100πt(V)．下列说法正确的是( )图3A．电流频率为100 HzB.的读数为24 VC.的读数为0.5 AD．变压器输入功率为6 W4．(多选)(2017·伍佑中学调研)如图4所示，理想变压器的原、副线圈匝数比为2∶1，原线圈通过灯泡L1与正弦式交流电源相连，电源电压有效值恒定，副线圈通过导线与灯泡L2和L3相连，三个灯泡规格完全相同．开始时开关S处于断开状态．当S闭合后，所有灯泡都能发光．下列说法中正确的是( )图4A．闭合开关S后，灯泡L1和L2亮度相同B．闭合开关S后，灯泡L1变亮，灯泡L2的亮度不变C．闭合开关S后，灯泡L2两端的电压变小D．闭合开关S后，变压器原线圈的输入功率不变5．如图5所示，a、b两端接在电压有效值恒定的正弦交流电源上，L1、L2、L3是三个相同的灯泡，T为理想变压器，开关S断开时，灯泡L1、L2、L3亮度相同(未达到正常发光状态)，若闭合S，下列判断正确的是( )图5A．灯泡L1变亮B．灯泡L2、L3变暗C．原、副线圈两端的电压比为2∶1D．原线圈中增加的电流大于副线圈中增加的电流6．(2017·泰州中学模拟)如图6所示，电路中有四个完全相同的灯泡，额定电压均为U，额定功率均为P，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1∶n2以及电源电压U1为( )图6A．1∶22U B．2∶14UC．2∶12U D．1∶24U7．(多选)如图7所示是发电厂通过升压变压器进行高压输电，接近用户端时再通过降压变压器降压给用户供电的示意图，图中变压器均可视为理想变压器，图中电表均为理想交流电表．设发电厂输出的电压一定，两条输电线总电阻用R0表示，并且电阻不变．变阻器R相当于用户用电器的总电阻．当用电器增加时，相当于R变小，则当用电进入高峰时( )图7A．电压表V1、V2的读数均不变，电流表A2的读数增大，电流表A1的读数减小B．电压表V3、V4的读数均减小，电流表A2的读数增大，电流表A3的读数增大C．电压表V2、V3的读数之差与电流表A2的读数的比值不变D．线路损耗功率增大8．(多选)如图8所示，一个面积为S的单匝金属线圈(电阻不计)在匀强磁场B中以恒定的角速度ω绕垂直于磁场方向的固定轴OO′匀速转动，线圈两端通过电刷与图示的电路连接．其中电阻R1＝R，光敏电阻R2在无光照时其阻值也为R(有光照时其电阻减小)，理想变压器的原、副线圈的匝数比为n，则( )图8A．从图示位置开始计时，线圈转动时产生感应电动势的瞬时值表达式为e＝BSωsin ωt B．开关S处于闭合状态，当减小光照强度时，电压表的示数不变，电流表的示数减小C．开关S处于闭合状态，当R2上端串联理想二极管(正向电阻为零，反向电阻无穷大)时，电流表的示数不变D．当开关S断开、R2用黑纸包裹时，R2两端电压的有效值为2nBSω2(1＋n2)9．(2018·高邮市段考)如图9所示，一理想变压器的原、副线圈匝数之比为n1∶n2＝55∶1，原线圈接入电压u＝2202sin 100πt(V)的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P从最上端滑到最下端的过程中，下列说法正确的是( )图9A．副线圈中交变电流的频率为100 HzB．t＝0.02 s时，电压表的示数为0C．电流表的示数先变小后变大D．定值电阻R消耗的功率先变大后变小10．(多选)如图10甲所示，理想变压器原、副线圈的匝数比n1∶n2＝10∶1，b是原线圈的中心抽头，S为单刀双掷开关，定值电阻R1、R2均为10 Ω.在原线圈c、d两端加上如图乙所示的交变电压，下列说法正确的是( )图10A．当S与a连接后，理想电流表示数为2.2 AB．当S与a连接后，理想电压表示数为11 VC．当S由a拨到b后，副线圈输出电压的频率变为25 HzD．当S由a拨到b后，原线圈的输入功率变为原来的4倍11．(多选)(2018·苏州市初期调研)某同学在实验室中研究远距离输电．由于输电线太长，他将每100米导线卷成一卷，共卷成8卷来代替输电线路(忽略输电线路的自感作用)．第一次直接将输电线与学生电源及用电器相连，测得输电线上损失的功率为P1.第二次采用如图11所示的电路输电，其中理想变压器T1与电源相连，其原、副线圈的匝数比为n1∶n2，理想变压器T2与用电器相连，测得输电线上损失的功率为P2.下列说法正确的是( )图11A．前后两次实验都可用于研究远距离直流输电B．实验可以证明，减小输电电流能减小远距离输电的能量损失C．若输送功率一定，则P2∶P1＝n12∶n22D．若输送功率一定，则P2∶P1＝n1∶n212．如图12为远距离输电示意图，升压变压器T1的原、副线圈匝数比为n1∶n2＝k∶1，降压变压器T2的原、副线圈匝数比为n3∶n4＝1∶k，在T1的原线圈两端接入一内阻为k2r、电动势e＝E m sin ωt的交流电源，两条输电线的总电阻为r，假设用户处的总电阻为R，不考虑其他因素的影响，两变压器均为理想变压器，则输电线上损失的电功率为( )图12A.k2E m2r2(R＋2k2r)2B.k2E m2r2(R＋k2r)2C.k2E m2r2(R＋r＋k2r)2D.k2E m2r(R＋r＋k2r)2答案精析1．BD [由u ＝2202sin 100πt (V)知交变电流的频率f ＝ω2π＝50 Hz ，变压器不改变交变电流的频率，A 错误；由理想变压器的变压规律U 1U 2＝n 1n 2，可知U 2＝n 2n 1U 1＝22 V ，故电压表的示数为22 V ，B 正确；变压器原线圈的输入功率等于副线圈的输出功率，为P ＝U 2I 2＝66 W ，C 错误；流过小灯泡的电流I ＝U 2R ＝1 A ，故流过电动机的电流I M ＝2 A ，电动机的输出功率P 出＝U 2I M －I M 2r ＝40 W ，D 正确．]2．A3．D [由ω＝100π＝2πf 得f ＝50 Hz ，A 错；由题知：U m1＝12 2 V ，则有效值U 1＝U m12＝12 V ．由U 1U 2＝n 1n 2得U 2＝6 V ，I 2＝U 2R L ＝1 A ，B 、C 错；由能量守恒得P 1＝P 2＝U 2I 2＝6 W ，D 对．]4．AC 5.D6．B [设灯泡正常发光时，额定电流为I 0.由题图可知，原线圈中电流I 原＝I 0，副线圈中两灯并联，副线圈中电流I 副＝2I 0，U 副＝U ，根据理想变压器的基本规律：I 原n 1＝I 副n 2得n 1∶n 2＝2∶1；U 原∶U 副＝n 1∶n 2得U 原＝2U ，所以U 1＝4U ，B 正确．]7．BCD8．BD [从题图所示位置开始计时，线圈转动时产生感应电动势的瞬时值表达式为e ＝BSωcos ωt ，故选项A 错误；减小光照强度时，R 2电阻增大，副线圈的电压由匝数和输入电压决定，电压表的示数不变，通过R 2的电流减小，电流表示数减小，故选项B 正确；由于理想二极管具有单向导电性，在一个周期内有U 22R ·T 2＋0＝U 2′2R·T ，电阻消耗的功率减小，原线圈输入功率减小，电流表示数将减小，故选项C 错误；开关S 断开时，电阻R 1和理想变压器串联，根据串联电路规律有：U 1′＝BSω2－I 1′R 1，U 1′U 2′＝n ，I 1′I 2′＝1n ，I 2′＝U 2′R 2，联立解得：I 1′＝2BSω2R (1＋n 2)，U 2′＝2nBSω2(1＋n 2)，故选项D 正确．] 9．C [由电压公式知ω＝100π rad/s，f ＝ω2π＝100π2πHz ＝50 Hz ，A 项错误；原线圈两端的输入电压有效值为220 V ，由电压与匝数成正比知，U 1U 2＝n 1n 2，所以副线圈两端电压为：U 2＝n 2n 1·U 1＝155×220 V＝4 V(即为电压表的读数)，B 项错误；由题图可知，滑动变阻器的上、下两部分并联后与R 串联，根据串并联电路的特点可知，当P 位于中间位置时，并联电阻的电阻值最大，所以当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，电路中的总电阻先增大后减小，根据闭合电路欧姆定律可知，电路中的电流先减小后增大，定值电阻R 消耗功率将先减小后增大．变压器的输出电流先减小后增大，则输入的电流也是先减小后增大，即电流表的示数先变小后变大，C 项正确，D 项错误．]10．AD11．BC [变压器只能改变交变电流的电压，所以第二次实验只能研究远距离交流输电，故A 错误；实验可以证明，减小输电电流能减小远距离输电的能量损失，故B 正确；第一次实验输电线上的电流I ＝P U 1，输电线上损失的功率P 1＝I 2R ＝P 2U 12R ，第二次实验，升压变压器副线圈上的电压U 2＝n 2n 1U 1，输电线上的电流I ′＝P U 2，输电线上损失的功率P 2＝I ′2R ＝P 2U 22R ，所以：P 2P 1＝U 12U 22＝n 21n 22，故C 正确，D 错误．] 12．A [由题意可知降压变压器原线圈有U 3I 2＝n 3n 4U 4n 4n 3I 3＝n 32n 42R ＝R k 2，同理，升压变压器原线圈有U 1I 1＝n 12n 22⎝ ⎛⎭⎪⎫R k 2＋r ＝R ＋k 2r ，又U 1I 1＝22E m －I 1k 2r I 1＝22E m n 2n 1I 2－k 2r ，联立解得输电线上的电流I 2＝kE m 2(R ＋2k 2r )，则输电线上损失的电功率P r ＝I 22r ＝k 2E m 2r 2(R ＋2k 2r )2，A 正确．]。

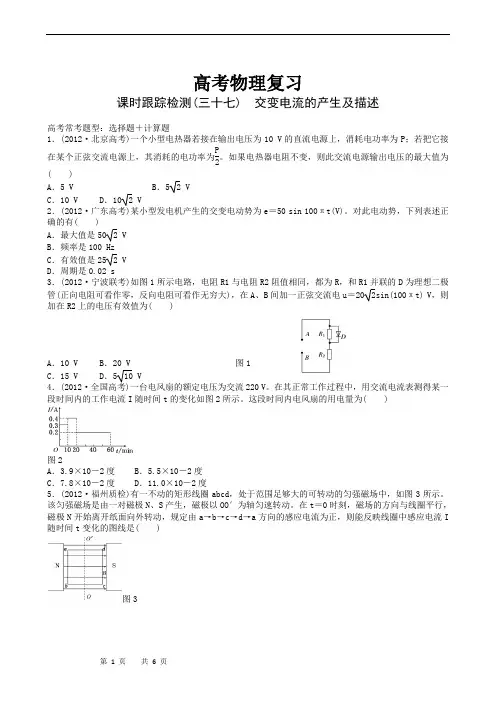

高考物理复习课时跟踪检测(三十七) 交变电流的产生及描述高考常考题型：选择题＋计算题1．(2012·北京高考)一个小型电热器若接在输出电压为10 V的直流电源上，消耗电功率为P；若把它接在某个正弦交流电源上，其消耗的电功率为P2。
如果电热器电阻不变，则此交流电源输出电压的最大值为( )A．5 V B．5 2 VC．10 V D．10 2 V2．(2012·广东高考)某小型发电机产生的交变电动势为e＝50 sin 100πt(V)。
对此电动势，下列表述正确的有( )A．最大值是50 2 VB．频率是100 HzC．有效值是25 2 VD．周期是0.02 s3．(2012·宁波联考)如图1所示电路，电阻R1与电阻R2阻值相同，都为R，和R1并联的D为理想二极管(正向电阻可看作零，反向电阻可看作无穷大)，在A、B间加一正弦交流电u＝202sin(100πt) V，则加在R2上的电压有效值为( )A．10 V B．20 V 图1C．15 V D．510 V4．(2012·全国高考)一台电风扇的额定电压为交流220 V。
在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图2所示。
这段时间内电风扇的用电量为( )图2A．3.9×10－2度B．5.5×10－2度C．7.8×10－2度D．11.0×10－2度5．(2012·福州质检)有一不动的矩形线圈abcd，处于范围足够大的可转动的匀强磁场中，如图3所示。
该匀强磁场是由一对磁极N、S产生，磁极以OO′为轴匀速转动。
在t＝0时刻，磁场的方向与线圈平行，磁极N开始离开纸面向外转动，规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I 随时间t变化的图线是( )图3图46．(2012·合肥模拟)一台发电机的结构示意图如图5所示，其中N 、S 是永久磁铁的两个磁极，它们的表面呈半圆柱面形状。
高考物理一轮精细复习（基础知识夯实+综合考点应用+名师分步奏详解压轴题）交变电流的产生及描述（含解析）一、三年高考考点统计与分析考点试题题型分值交变电流的产生及描述2012年北京T152012年广东T192012年山东T182012年安徽T232011年天津T42010年广东T19选择选择选择计算选择选择6分6分5分16分6分6分变压器、电能的输送2012年全国新课标T172012年福建T142012年天津T42012年重庆T152012年江苏T72012年海南T42011年全国新课标T172011年山东T202011年广东T192011年福建T152011年海南T112011年江苏T13选择选择选择选择选择选择选择选择选择选择填空计算6分6分6分6分4分3分6分4分6分6分4分15分2010年浙江T17选择6分实验：传感器的简单应用2011年江苏T6选择4分(1)及应用、交变电流的有效值、交变电流的平均值以及远距离输电等知识的理解和应用。
其中针对变压器的原理及应用的题目出现的频率非常高，另外交流电的最大值、瞬时值、平均值、有效值的计算和应用也是考查频率较高的知识点。
(2)高考对本章内容的考查主要以选择题的形式出现，多和电路相结合进行命题。
试题难度一般在中等及中等偏下的层次。
二、2014年高考考情预测预计在2014年高考中，对交流电的考查仍会集中在上述知识点上，仍将通过交变电流的图象考查交变电流的四值、变压器等问题，以分值不超过6分的选择题为主。
[备课札记]第十章交变电流传感器[学习目标定位]考纲下载考情上线1.交变电流、交变电流的图象(Ⅰ)2．正弦式交变电流的函数表达式、峰值和有效值(Ⅰ) 3．理想变压器(Ⅰ)4．远距离输电(Ⅰ)实验十一：传感器的简单使用高考地位高考对本部分知识的考查主要以选择题的形式出现，但也出现过关于交变电流的计算题，试题的难度一般在中等偏下，分值在6～10分左右。
考点点击1.交变电流的产生、图象和有效值问题。
交变电流专题复习考点1：交变电流的四值1、（多选）在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。
设线圈总电阻为2 Ω，则（）A．t=0时，线圈平面平行于磁感线B．t=1 s时，线圈中的电流改变方向C．t=1.5 s时，线圈中的感应电动势最大8πJD．一个周期内，线圈产生的热量为2【答案】AD2、（多选）一台小型发电机(图1甲)产生的电动势随时间变化的正弦规律图象如图乙所示．已知发电机线圈内阻为5.0 Ω，现外接一只电阻为95.0 Ω的灯泡，则（）A. 电压表V的示数为220 VB. 电路中的电流方向每秒钟改变100次C. 通过灯泡电流的最大值为2.2 AD. 发电机线圈内阻每秒钟产生的焦耳热为48.4 J【答案】 BC3、（单选）两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e随时间t的变化关系分别如图中甲、乙所示，则下列说法正确的是（）A. 两交变电流的频率之比f甲：f乙=1：2B. 两交变电流的电动势有效值之比E甲：E乙=3：1C. t=1s时，两线圈中的磁通量的变化率均为零D. t=1s时，两线圈均处在与中性面垂直的位置上【答案】 C4、（多选）如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是（）A．交流电a的瞬时值为u=10sin5πtVB．线圈先后两次转速之比为2：3C．交流电b电压的有效值为320VD．先后两次在t=0时刻穿过线圈的磁通量变化率均为零【答案】AD由图电压最大值U m=10V，周期T a=0.4S，25/rad sTπωπ==，交流电压的瞬时值表达式为u=U m sinωt=10sin5πtV．故A正确．由图T b=0.6s，则线圈先后两次转速之比n a：n b=T b：T a=3：2．故B错误．由电动势的最大值E m=NBSω，则两个电压最大之值比U ma：U mb=ω a：ωb=3：2，有效值U a：U b=3：2，则交流电b电压的有效值为1023V．故C错误．t=0时刻U=0根据法拉第定律，磁通量变化率为零，而磁通量最大．故D正确；故选AD.5、（多选）图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的两端经集流环和电刷与阻值为R＝10 Ω的电阻连接，与电阻R并联的交流电压表为理想电表，示数是100 V．图乙是穿过矩形线圈的磁通量Φ随时间t变化的图像，线圈电阻忽略不计，则下列说法正确的是：（）A．电阻R上的电功率为10 00WB．0.02 s时R两端的电压瞬时值为零C．R两端的电压u随时间t变化的规律是u＝141.4 cos100πt(V)D．通过R的电流i随时间t变化的规律是i＝10cos 100πt(A)【答案】AC4、6、（单选）交流发电机线圈电阻r ＝1 Ω，用电器电阻R ＝9 Ω，电压表示数为9 V ，如图所示，那么该交流发电机（ ）A ．电动势的峰值为10 VB ．电动势的有效值为9 VC ．交流发电机线圈通过中性面时电动势的瞬时值为D ．交流发电机线圈自中性面转过90°的过程中的平均感应电动势为【答案】D 【解析】用电器电阻R =9Ω，电压表示数为9V ，则电路中的电流：991U I A A R ===所以，电路中的电动势：E=I （R+r ）=1×（1+9）V=10V ．电压表的读数是交流电的有效值，所以10V 是电路中电动势的有效值，其最大值：2102m E BS E V ω===，故A 、B 错误；由交流电的产生与变化的规律可知，交流发电机线圈通过中性面时电动势的瞬时值最小为零，故C 错误；线圈自中性面转过90°的过程中的平均感应电动势为：22022BS BS V t E πωωππ∆Φ====∆，故D 正确。
交变电流的产生与描述(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流。
(×)(2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时，产生的感应电动势也最大。
(×)(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为零，电流方向发生改变。
(√)(4)交流电气设备上所标的电压和电流值是交变电流的有效值。
(√) (5)交流电压表和电流表测量的是交流电的峰值。
(×) (6)交变电流的峰值总是有效值的2倍。
(×)突破点(一) 交变电流的产生和描述1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。
(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。
②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。
(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。
(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关。
2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)函数表达式 图像磁通量 Φ＝Φm cos ωt ＝BS cos ωt电动势e ＝E m sin ωt ＝nBSωsinωt电流i ＝I m sin ωt ＝E mR ＋rsin ωt电压u ＝U m sin ωt ＝RE mR ＋rsin ωt[题点全练]1.[多项选择](2018·海南高考)如图，在磁感应强度大小为B 的匀强磁场中，有一面积为S 的矩形单匝闭合导线abcd ，ab 边与磁场方向垂直，线框的电阻为R 。
使线框以恒定角速度ω绕过ad 、bc 中点的轴旋转。
如下说法正确的答案是( )A ．线框abcd 中感应电动势的最大值是BSωB ．线框abcd 中感应电动势的有效值是BSωC ．线框平面与磁场方向平行时，流经线框的电流最大D ．线框平面与磁场方向垂直时，流经线框的电流最大解析：选AC 一个单匝线圈在匀强磁场中旋转，当从中性面开始计时，产生的正弦式交变电流电动势的瞬时值表达式为：e ＝E m sin ωt ，感应电动势的最大值E m ＝BSω，有效值E ＝E m2，故A 正确，B 错误；当θ＝90°时，即线框平面与磁场方向平行时，电流最大，故C 正确，D 错误。
第1讲交变电流的产生和描述[目标要求]核心知识素养要求1.交变电流及其描述通过实验认识交变电流。
能用公式和图象描述正弦交变电流。
2.变压器电能的输送通过实验探究并了解变压器原、副线圈电压与匝数的关系。
了解从变电站到用户的输电过程，知道远距离输电时用高电压的道理。
了解发电机和电动机工作过程中的能量转化。
认识电磁学在人类生活和社会发展中的作用。
3.传感器知道非电学量转化成电学量的技术意义。
4.常见传感器的工作原理及应用通过实验，了解常见传感器的工作原理。
能列举传感器在生产生活中的应用。
5.实验：探究变压器原、副线圈电压与匝数的关系通过实验，了解变压器结构，知道列表处理数据的方法。
6.实验：利用传感器制作简单的自动控制装置通过实验，了解自动控制装置的电路设计及元件特性。
第1讲交变电流的产生和描述授课提示：对应学生用书第210页一、交变电流、交变电流的图象1．交变电流(1)定义：大小和方向都随时间做周期性变化的电流。
(2)按正弦规律变化的交变电流叫正弦式交变电流。
2．正弦式交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。
(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线。
如图甲、乙、丙所示。
二、正弦式交变电流的函数表达式、峰值和有效值 1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω。
(2)频率(f)：交变电流在1 s 内完成周期性变化的次数。
单位是赫兹(Hz)。
(3)周期和频率的关系：T ＝1f 或f ＝1T。
2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时) (1)电动势e 随时间变化的规律：e ＝E m sin_ωt。
(2)负载两端的电压u 随时间变化的规律：u ＝U m sin_ωt。
(3)电流i 随时间变化的规律：i ＝I m sin_ωt。
交变电流
一．交流电
1.大小和方向都随时间作周期性变化的电流，叫做交变电流。
2.其中按正弦规律变化的交变电流叫正弦式电流，正弦式电流产生于在匀强电场
中，绕垂直于磁场方向的轴匀速转动的线圈里，线圈每转动一周，感应电流的方向改变两次。
【例1】、下列电流波形图中，表示交变电流的是 （ ）
二．正弦交流电的变化规律 线框在匀强磁场中匀速转动．
（1）．当从图2即中性面．．．
位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函数是正弦函数：
即 e=εm sin ωt ， i ＝I m sin ωt
ωt 是从该位置经t 时间线框转过的角度；ωt 也是线速度V 与磁感应强度B
的夹角；
(2)．当从图1位置开始计时：
则：e=εm cos ωt ， i ＝I m cos ωt
(3)．对于单匝矩形线圈来说E m =2Blv=BS ω； 对于n 匝面积为S 的线圈来说E m =nBS
ω。
对于总电阻为R 的闭合电路来说I m =m E R
三．几个物理量
(1)．中性面：如图2所示的位置为中性面，对它进行以
下说明：
（1）此位置过线框的磁通量最多．
（2）此位置磁通量的变化率为零．ΔΦ/Δt=0
所以 e=E m sin ωt=0， i ＝I m sin ωt=0
（3）此位置是电流方向发生变化的位置，具体对应图中的t 2，t 4时刻，因
而交流电完成一次全变化中线框两次过中性面，电流的方向改变两次，频率为
50Hz 的交流电每秒方向改变100次．
(2)．交流电的最大值：E m ＝B ωS 当为N 匝时E m ＝NB ωS 应用：
（1）ω是匀速转动的角速度，其单位一定为弧度／秒，．
（2）最大值对应的位置与中性面垂直，即线框面与磁感应强度B
在同一直线上．
（3）最大值对应图中的t 1、t 2时刻，每周中出现两次．
(3)．瞬时值e=E m sin ωt ， i ＝I m sin ωt 代入时间即可求出．应用：
t D B i t
(4)．有效值：为了度量交流电做功情况人们引入有效值，它是根据电流的热效应而定的．就是分别用交流电，直流电通过相同阻值的电阻，在相同时间内产生的热量相同，则直流电的值为交流电的有效值．应用：
①有效值跟最大值的关系E
m =2U
有效
，I
m
=2I
有效
（只适用于正余弦交流电）
②伏特表与安培表读数为有效值．
③用电器铭牌上标明的电压、电流值是指有效值．
(5)．平均值E=nΔΦ/Δt 。
应用：
周期与频率：交流电完成一次全变化的时间为周期；每秒钟完成全变化的次数叫交流电的频率．单位1/秒为赫兹（Hz）．
【例2】如图所示，匀强磁场的磁感应强度B=0．5T，边长L=10cm的正方形线圈abcd共100匝，线圈电阻r＝1Ω，线圈绕垂直与磁感线的对称轴OO/匀速转动，角速度为ω＝2πrad／s，外电路电阻R＝4Ω，求：
（1）转动过程中感应电动势的最大值．
（2）由图示位置（线圈平面与磁感线平行）转过600时的即时感应电动势．（3）由图示位置转过600角时的过程中产生的平均感应电动
势．
（4）交流电电表的示数．
（5）转动一周外力做的功．
（6）
6
1周期内通过R的电量为多少？
练习题
1.如图所示，（甲）和（乙）所示的电流最大值相等的方波交流电
流和正弦交流电流，则这两个电热器的电功率之比P
a ∶P
b
=
2、一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图所示.下列说法中正确的是（）
A．t
1
时刻通过线圈的磁通量为零
B．t
2
时刻通过线圈的磁通量的绝对值最大
C．t
3
时刻通过线圈的磁通量变化率的绝对值最大
D．每当e变换方向时，通过线圈的磁通量绝对值都为最大。
