1月份顶板离层仪处理分析记录一、由于巷道顶板（或围岩）活动主要表现是离层、下沉、冒顶，而锚杆（索）支护巷道顶板活动具有隐蔽性，巷道的冒顶预兆不易察觉，甚至在冒顶时无机会躲避。

采用顶板离层仪能够及时掌握顶板的离层和下沉量，作业人员可以随时观察巷道顶板离层情况及稳定情况，一旦发现异常，能够及时采取措施，确保安全生产。

二、通过庄旺煤矿20101工作面运输、回风顺槽顶板离层仪观测，掌握了该煤层顶板、工作面支架支护强度、围岩破坏活动过程煤壁中应力变化大小和应力影响范围。

为现场管理提供完善、准确的资料，以直接指导生产实践，解决工程问题。

1、巷道掘进期间距迎头200m以内顶板离层仪测量读数每天不少于1次，距迎头200m以外的范围测量读数每周不少于1次。

2、巷道竣工交接后到采煤工作面生产前期间测量读数每周不少于1次。

采煤工作面生产至巷道报废期间测量读数次数按回采巷道支护质量与顶板动态监测数据处理要求执行。

3、每个顶板离层仪区队观测人员要认真收集、整理、保存顶板离层仪读数，并进行简要分析。

如发现异常：1、读数范围内累计下沉100mm；2、日下沉量超过40mm/日。

现场施工区队的跟班人员应及时采取应急措施，进行临时支护保证现场施工安全，然后报矿压组及有关领导，进行分析并制定有关措施上报矿有关领导，进行处理。

4、基层区队监测人员必须按规定观测顶板离层指示仪，读数并记录，有较大变化时及时向工区和调度室、矿压组汇报，记录不全罚款50元。

5、记录台账每周向技术科报送一次，不报罚款50元。

6、矿压组每月组织定期及不定期对掘进巷道锚网支护质量进行检测，定期为每旬检测，不定期为随时组织人员对巷道进行检测。

检测锚杆间排距、锚杆角度、托盘贴沿情况、锚固力，不合格每项罚工区区长100元每次。

通过对20101运输、回风顺槽的顶板离层仪1-10天观察记录初始量和下沉量不变，说明巷道围岩压力不大，顶板稳定。

1月份顶板离层仪处理分析记录一、由于巷道顶板（或围岩）活动主要表现是离层、下沉、冒顶，而锚杆（索）支护巷道顶板活动具有隐蔽性，巷道的冒顶预兆不易察觉，甚至在冒顶时无机会躲避。

顶板离层仪分析报告1. 引言顶板离层仪是一种用于对电路板的分层结构进行分析和检测的仪器。

本文将对顶板离层仪的原理、操作步骤和分析结果进行详细介绍。

2. 原理顶板离层仪通过扫描电路板的表面，利用特定的技术手段来检测电路板的分层结构。

它能够测量电路板上不同层次之间的距离，并且可以检测到是否存在分层剥离、层间接触不良等问题。

3. 操作步骤3.1 准备工作在进行顶板离层仪的操作之前，需要做一些准备工作。

首先，确保仪器的电源已接通，并检查仪器的各项指示灯是否正常亮起。

同时，准备好待测的电路板，并保证其表面干净无尘。

3.2 仪器校准在进行实际的测试之前，需要进行仪器的校准工作。

校准工作可以保证测试的准确性和可靠性。

具体的校准方法可以参考仪器的操作手册。

3.3 测试操作校准完成后，可以开始进行实际的测试操作。

将待测的电路板放置在顶板离层仪的测试台面上，并根据仪器的操作指南进行操作。

通常情况下，需要设置测试的参数，如扫描速度、扫描范围等。

然后启动仪器，开始进行测试。

3.4 结果分析测试完成后，顶板离层仪会生成一份测试报告。

该报告会详细记录电路板的分层结构、层间距离等信息。

通过分析报告，可以得知电路板是否存在分层剥离、层间接触不良等问题，并进行进一步的处理和修复。

4. 结论顶板离层仪是一种非常有效的工具，可以对电路板的分层结构进行准确和可靠的检测。

通过该仪器的使用，可以帮助生产厂家提高产品的质量和可靠性，减少了制造过程中的故障风险。

5. 参考文献[1] 顶板离层仪使用手册注意：本文档内容仅供参考，具体操作时请参考仪器的实际操作手册。

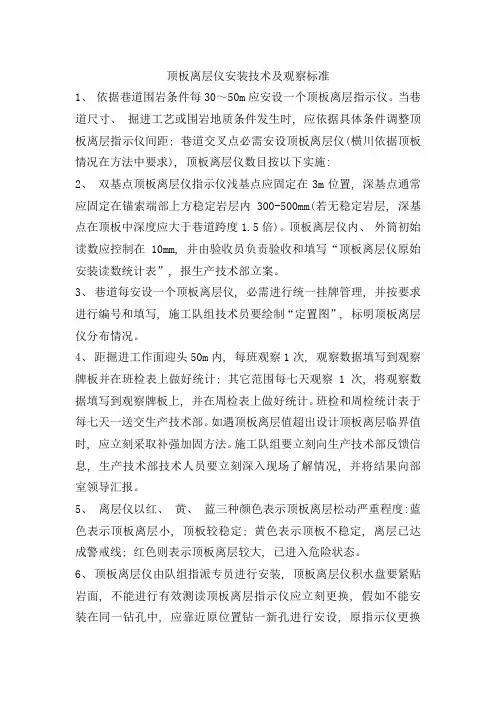

顶板离层仪安装技术及观察标准1、依据巷道围岩条件每30～50m应安设一个顶板离层指示仪。

当巷道尺寸、掘进工艺或围岩地质条件发生时, 应依据具体条件调整顶板离层指示仪间距; 巷道交叉点必需安设顶板离层仪(横川依据顶板情况在方法中要求), 顶板离层仪数目按以下实施:2、双基点顶板离层仪指示仪浅基点应固定在3m位置, 深基点通常应固定在锚索端部上方稳定岩层内300-500mm(若无稳定岩层, 深基点在顶板中深度应大于巷道跨度1.5倍)。

顶板离层仪内、外筒初始读数应控制在10mm, 并由验收员负责验收和填写“顶板离层仪原始安装读数统计表”, 报生产技术部立案。

3、巷道每安设一个顶板离层仪, 必需进行统一挂牌管理, 并按要求进行编号和填写, 施工队组技术员要绘制“定置图”, 标明顶板离层仪分布情况。

4、距掘进工作面迎头50m内, 每班观察1次, 观察数据填写到观察牌板并在班检表上做好统计; 其它范围每七天观察1次, 将观察数据填写到观察牌板上, 并在周检表上做好统计。

班检和周检统计表于每七天一送交生产技术部。

如遇顶板离层值超出设计顶板离层临界值时, 应立刻采取补强加固方法。

施工队组要立刻向生产技术部反馈信息, 生产技术部技术人员要立刻深入现场了解情况, 并将结果向部室领导汇报。

5、离层仪以红、黄、蓝三种颜色表示顶板离层松动严重程度:蓝色表示顶板离层小, 顶板较稳定; 黄色表示顶板不稳定, 离层已达成警戒线; 红色则表示顶板离层较大, 已进入危险状态。

6、顶板离层仪由队组指派专员进行安装, 顶板离层仪积水盘要紧贴岩面, 不能进行有效测读顶板离层指示仪应立刻更换, 假如不能安装在同一钻孔中, 应靠近原位置钻一新孔进行安设, 原指示仪更换后, 要统计其读值, 并标明已被更换。

新指示仪基点安设层位与高度应与原测点一致。

7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚立刻进行更换, 顶板离层仪内、外侧筒如有粉尘、煤泥及造成不能正常观察读取数据必需清洗或者擦拭洁净, 确保顶板离层仪内、外侧筒数据正确性和真实性。

顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。

顶板离层仪安装区域：采用锚网支护的巷道、硐室和需要观测顶板离层的巷道必须按要求安装顶板离层仪。

顶板离层仪必须安设在巷道跨度最大处的顶板几何中央较完整的区域。

（1）沿顶掘进的煤巷及坡顶掘进的半煤岩巷,地质条件无变化时，顶板离层仪间距50米。

（2）沿底板掘进的煤巷,地质条件无变化时，顶板离层仪间距30米。

（3）交岔点巷道平交：巷道中线交叉点和及各支巷距巷道中线交叉点中心处均安装顶板离层仪。

（4）交岔点巷道立交：上部巷道在巷道交叉点和距巷道交叉点前后5米顶板处均安装顶板离层仪，下部巷道距交叉口前后3米范围内套棚支护。

（5）工作面在施工大断面、淋水区域、顶板破碎区域及过地质构造区域。

（6）通过断层时，在断层的上下盘距离断面前后10米处各安装一个顶板离层仪；通过陷落柱时，陷落柱与正常区域的交接面及其前后10米各安装一个顶板离层仪。

（7）掘进工作面在施工电气硐室、防火门硐室、钻场等硐室时，必须在巷道几何正中打设一个顶板离层仪，用以监测大断面处顶板变化；巷道内施工大断面需二次成巷时，要提前在二次成巷几何正中处打设顶板离层仪，其余仍按照作业规程打设顶板离层仪。

（8）掘进工作面在施工过淋水区域时，必须保证每班进行锚杆、锚索锚固力试验，并将试验结果存档保存。

并在该区域内打设一个顶板离层仪用于监测顶板变化。

（9）顶板离层监测工作由队组主管技术员负全责。

全部实行档案化管理，实行终身负责制。

（10）掘进巷道顶板离层仪的安装实行“四位一体”负责制：即顶板离层仪安装过程中，打钻人员、安装人员、跟班队干和安全员必须都在现场。

（11）顶板离层仪安装孔必须竖直打设,且巷道中顶板离层仪成一条直线。

离层仪安装后，测绳要自然下垂，网片、网丝等不得影响离层仪的数据显示。

顶板离层仪顶板离层仪指的是一种用于检测混凝土中顶板离层情况的仪器。

在现代建筑物的建设中，混凝土被广泛应用于地面、墙体和屋顶的建设中，确保混凝土的质量是非常重要的。

而混凝土中顶板离层情况往往是造成建筑物结构缺陷的主要原因之一。

因此，在建筑物建设中，对顶板离层情况进行监测和评估非常必要，这就需要用到顶板离层仪。

顶板离层的成因在混凝土中，顶板离层是一种非常常见的问题。

主要的原因有以下几个方面：1.混凝土的浇筑不均，或是使用的模板不平整，导致混凝土中的气泡不能被完全排出，从而形成空洞。

2.混凝土的配比不准确，水灰比不合理，超过理论值，会导致混凝土的流动性增强，从而形成空洞。

3.在混凝土浇筑的过程中，如果没有进行充分的振捣，将会导致混凝土中出现大量的气泡，进而形成空洞。

4.在混凝土中掺入了不适当的添加剂，或是对混凝土的养护不当，都会导致混凝土出现空洞或裂缝，从而形成顶板离层。

顶板离层仪的原理和应用顶板离层仪是一种利用冲击波检测混凝土结构中离层情况的设备。

该设备的原理是通过超声波传感器向混凝土中发射高能波，在混凝土中发生反射和折射，当波遇到混凝土中的空洞或离层时，会发生反射。

通过测量反射波的时间来确定混凝土中离层的深度和位置。

顶板离层仪可以广泛应用于混凝土结构的检测和评估中。

在建筑物建设过程中，可以通过顶板离层仪来进行混凝土结构的质量监控。

在现有建筑物进行维护和修缮时，也可以通过顶板离层仪来监测混凝土结构的健康状况，及时发现并解决潜在的结构缺陷。

顶板离层仪的使用方法和注意事项顶板离层仪的使用方法相对简单，主要包括以下几个步骤：1.在使用前，需要对顶板离层仪进行校准，确保测量结果准确可靠。

2.操作人员需要穿上防护用品，如耳塞、防护眼镜、防护服等，以确保安全。

3.将顶板离层仪的探头放置在需要检测的混凝土表面，并通过设备上的按钮来进行测量。

4.在测量结束后，需要对测量结果进行分析和评估。

如果发现了混凝土结构中的离层情况，需要及时采取措施予以修复。

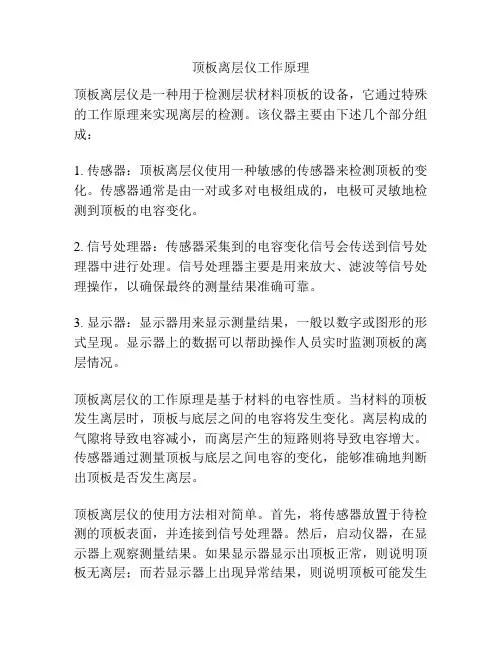

顶板离层仪工作原理
顶板离层仪是一种用于检测层状材料顶板的设备，它通过特殊的工作原理来实现离层的检测。

该仪器主要由下述几个部分组成：
1. 传感器：顶板离层仪使用一种敏感的传感器来检测顶板的变化。

传感器通常是由一对或多对电极组成的，电极可灵敏地检测到顶板的电容变化。

2. 信号处理器：传感器采集到的电容变化信号会传送到信号处理器中进行处理。

信号处理器主要是用来放大、滤波等信号处理操作，以确保最终的测量结果准确可靠。

3. 显示器：显示器用来显示测量结果，一般以数字或图形的形式呈现。

显示器上的数据可以帮助操作人员实时监测顶板的离层情况。

顶板离层仪的工作原理是基于材料的电容性质。

当材料的顶板发生离层时，顶板与底层之间的电容将发生变化。

离层构成的气隙将导致电容减小，而离层产生的短路则将导致电容增大。

传感器通过测量顶板与底层之间电容的变化，能够准确地判断出顶板是否发生离层。

顶板离层仪的使用方法相对简单。

首先，将传感器放置于待检测的顶板表面，并连接到信号处理器。

然后，启动仪器，在显示器上观察测量结果。

如果显示器显示出顶板正常，则说明顶板无离层；而若显示器上出现异常结果，则说明顶板可能发生
了离层。

顶板离层仪由于其便捷性和准确性，在建筑、工程和制造等领域中得到了广泛的应用。

它可以及时检测出顶板的离层情况，为保证工程质量和人员安全提供了重要的保障。

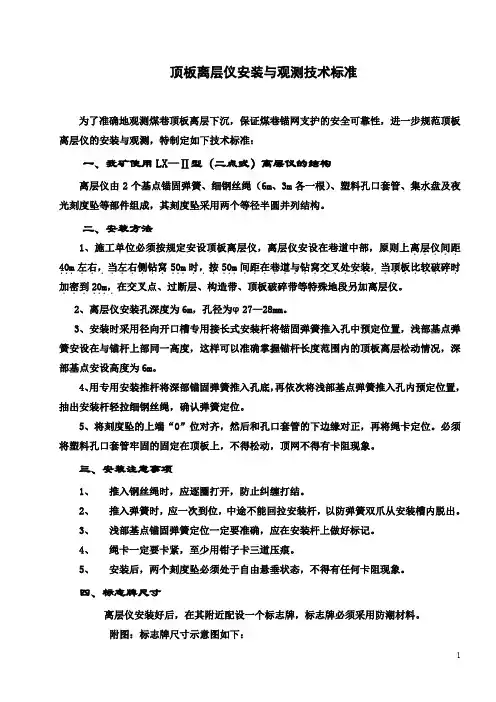

顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。

二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．左右，当左右侧钻窝．．．．．．．．．50m加密到．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。

．．．20m2、离层仪安装孔深度为6m，孔径为φ27—28mm。

3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。

4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。

5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。

必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。

三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。

2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。

3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。

4、绳卡一定要卡紧，至少用钳子卡三道压痕。

5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。

四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。

附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。

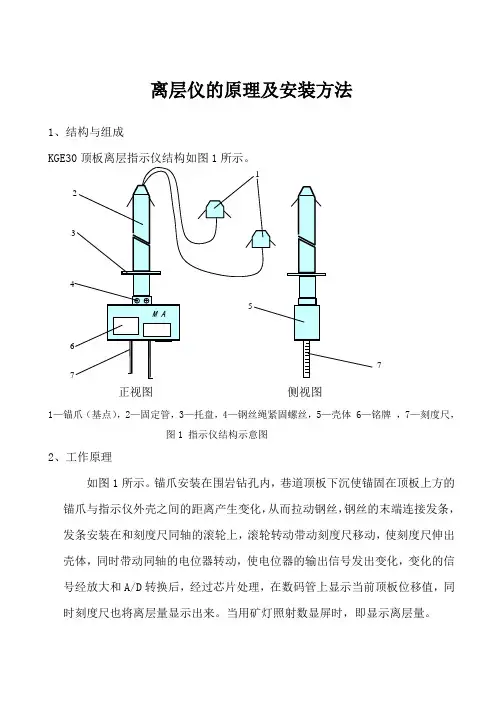

离层仪的原理及安装方法1、结构与组成KGE30顶板离层指示仪结构如图1所示。

正视图 侧视图1—锚爪（基点），2—固定管，3—托盘，4—钢丝绳紧固螺丝，5—壳体 6—铭牌 ，7—刻度尺，图1 指示仪结构示意图2、工作原理如图1所示。

锚爪安装在围岩钻孔内，巷道顶板下沉使锚固在顶板上方的锚爪与指示仪外壳之间的距离产生变化，从而拉动钢丝，钢丝的末端连接发条，发条安装在和刻度尺同轴的滚轮上，滚轮转动带动刻度尺移动，使刻度尺伸出壳体，同时带动同轴的电位器转动，使电位器的输出信号发出变化，变化的信号经放大和A/D 转换后，经过芯片处理，在数码管上显示当前顶板位移值，同时刻度尺也将离层量显示出来。

当用矿灯照射数显屏时，即显示离层量。

M A 12 3 4 6 7 7 53、技术指标1）测量范围 0.5——20 m2) 量程 0——300mm3）测量分辨率 1mm4、数显顶板离层仪使用方法：如图2所示。

1)用风钻在巷道顶板上打孔，钻孔深度根据现场情况确定，口孜东矿一般打6～8m.2)用安装杆将锚爪3推至钻孔顶端，轻拉一下钢丝绳，确认锚固器已锚固。

3)用安装杆将锚爪4推至钻孔预定位置，口孜东矿预定在距空口2.5米处（与锚杆上端在同一高度），轻拉一下钢丝绳，确认锚固器已锚固。

4)将指示仪的导向管2插入钻孔中，然后将指示仪的导向管2安装到钻孔内固定牢固，拽紧钢丝绳后用十字花改锥紧固导向管下方小孔中的螺钉，保证钢丝已固定。

然后剪下多余的钢丝即可432 511.指示仪2.导向管3.第一测点4.第二测点5.顶板岩层图2指示仪安装示意图5、计算离层方法图3离层测点安装示意图A基点B基点巷道传感器离层线参考点深基点A浅基点B 离层仪锚杆锚固段顶板图4基点布置示意图（1）离层范围与基点对应关系说明根据图4所示，离层范围与基点对应关系说明基点的相对位移参考原点为传感器，A、B两点的相对于原点位移量分别为dataA ,dataB 。

dataB 反映出B基点以下的离层量，即浅部离层量。

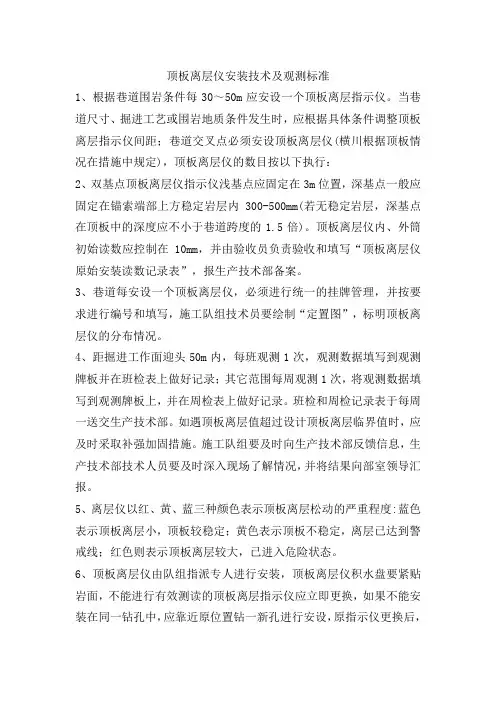

顶板离层仪安装技术及观测标准1、根据巷道围岩条件每30～50m应安设一个顶板离层指示仪。

当巷道尺寸、掘进工艺或围岩地质条件发生时，应根据具体条件调整顶板离层指示仪间距；巷道交叉点必须安设顶板离层仪(横川根据顶板情况在措施中规定)，顶板离层仪的数目按以下执行：2、双基点顶板离层仪指示仪浅基点应固定在3m位置，深基点一般应固定在锚索端部上方稳定岩层内300-500mm(若无稳定岩层，深基点在顶板中的深度应不小于巷道跨度的1.5倍)。

顶板离层仪内、外筒初始读数应控制在10mm，并由验收员负责验收和填写“顶板离层仪原始安装读数记录表”，报生产技术部备案。

3、巷道每安设一个顶板离层仪，必须进行统一的挂牌管理，并按要求进行编号和填写，施工队组技术员要绘制“定置图”，标明顶板离层仪的分布情况。

4、距掘进工作面迎头50m内，每班观测1次，观测数据填写到观测牌板并在班检表上做好记录；其它范围每周观测1次，将观测数据填写到观测牌板上，并在周检表上做好记录。

班检和周检记录表于每周一送交生产技术部。

如遇顶板离层值超过设计顶板离层临界值时，应及时采取补强加固措施。

施工队组要及时向生产技术部反馈信息，生产技术部技术人员要及时深入现场了解情况，并将结果向部室领导汇报。

5、离层仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度:蓝色表示顶板离层小，顶板较稳定；黄色表示顶板不稳定，离层已达到警戒线；红色则表示顶板离层较大，已进入危险状态。

6、顶板离层仪由队组指派专人进行安装，顶板离层仪积水盘要紧贴岩面，不能进行有效测读的顶板离层指示仪应立即更换，如果不能安装在同一钻孔中，应靠近原位置钻一新孔进行安设，原指示仪更换后，要记录其读值，并标明已被更换。

新指示仪的基点安设层位与高度应与原测点一致。

7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚的及时进行更换，顶板离层仪内、外侧筒如有粉尘、煤泥及导致不能正常观测读取数据的必须清洗或者擦拭干净，保证顶板离层仪内、外侧筒数据的准确性和真实性。

顶板离层仪读数方法顶板离层仪是一种用于测量建筑结构中顶板与柱子之间的离层情况的工具。

它可以帮助工程师判断建筑结构的安全性，预防可能出现的倒塌事故。

以下是顶板离层仪的读数方法。

1. 了解仪器构造顶板离层仪由上、下两个部分组成。

上部分是读数杆，上面有一个移动的读数头。

下部是固定底座，它连接着一组垂直导杆。

在底部有一个指示气球，用于读数。

2. 安装仪器将底座放在要测量的建筑结构顶板上，导杆固定在顶板上。

确保导杆垂直于地面，底座与顶板紧密贴合。

确保读数杆平行于导杆。

3. 进行校准在使用顶板离层仪之前，需要进行校准。

将读数头移动到导杆顶部，然后用千分尺或螺旋测微计测量刻线杆上标记的高度。

根据测量结果调整顶部读数头，使刻线杆的读数高度与测量结果一致。

4. 进行测量打开仪器的开关，气球上升高度杆上的指针。

将指针调整到初始位置，然后用千分尺或螺旋测微计测量刻线杆上标记的高度。

将测得的高度减去初始位置的高度，即可得到顶板离层的读数。

5. 进行记录将所有测得的读数记录下来，包括测量时间、读数、所测点的位置等信息。

根据需要，可以在需要的测点处进行多次测量，以获得更准确的数据。

6. 分析测量结果根据测量的数据，分析顶板与柱子之间的离层情况。

通常情况下，如果离层超过了安全范围，就应当采取相应的修复措施，以确保建筑结构的安全。

总之，顶板离层仪是测量建筑结构顶板与柱子之间的离层情况的有效工具。

它的使用方法相对简单，通过校准、测量和记录来获取相关数据。

这些数据可以帮助工程师判断建筑结构的安全性，并采取相应的修复措施。

顶板离层观测分析报告 The latest revision on November 22, 2020顶板离层观测分析报告3月份，我队回风大巷施工，为了规范顶板离层监测的管理工作，保证顶板离层仪的正常使用，顶板离层情况主要通过观测顶板离层指示仪来分析判断，每7天观测一次并作好记录。

顶板离层指示仪观测分析每隔50米及在回风大巷及时安设离层仪，对打设的新顶板离层指示仪进行连续观测、读数、记录。

根据显示结果可以看出，安设14#顶板离层指示仪两刻度坠的的颜色发现没有明显变化，1#-13#顶板离层指示仪两刻度坠的的颜色发现没有明显变化。

从以上观测数据来看巷道顶板没有下沉迹象。

备注：1、巷道安装顶板离层指示仪必须符合作业规程规定并挂牌管理，标明编号和所处巷道的位置，观测员必须按规程规定观察离层值和刻度坠颜色，并做好记录。

2、在观测过程中，若发现离层值进入警戒区时，要停止掘进，并及时汇报主管技术员，对测点前后20米范围及时采取补打锚杆或锚索的措施进行加固，并及时对锚杆设计参数进行修改。

3、当井下地质条件发生变化时，要适当缩短测点距离和观测频度。

4、在观测过程中，若发现离层值进入危险区时，应及时汇报矿、项目部调度及相关科室分析原因，并采取相应的安全措施。

3月份岩移观测分析报告岩移观测分析每隔50米及在回风大巷设置一个岩移观测点，对岩移观测点进行连续观测、读数、记录，每7天观测一次并作好记录。

1、根据显示结果可以看出，安设1-8#岩移观测点数据没有明显变化。

2、当井下地质条件发生变化时，要适当缩短测点距离和观测频度。

3、在观测过程中，若发现岩移点进入危险区时，应及时汇报矿、项目部调度及相关科室分析原因，并采取相应的安全措施。

通过本月回风大巷进行矿压观测，现将矿压分析结果汇总如下：1.回风大巷巷道移近量相对保持平稳；矿压现象不大。

2.回风大巷地面附近观测点查看没有发现裂隙及下沉现象。

在本月中无顶板及其它事故，安全出口畅通，保证了工作面通风、运输等系统的正常运行。

顶板离层仪观测制度1、观测方法：观测者左手握住顶板离层仪的粗管，右手握住细管，同时轻轻往下拉，力度要掌握轻、稳、匀。

在感觉微有阻力的情况下立刻停住，读出粗管和细管的读数，然后将两管轻轻放回原位。

2、拿读出的读数与上一次相对比，如果数值相差不大（小于5mm ），则说明顶板离层位移值不大；否则，立即将异常情况报矿调度中心，生产科根据其变化情况采取相应的补救措施。

3 、顶板离层仪每30 米安装 1 个，安装在拱顶位置处。

安装好后，将初始记录值用牌板悬挂于顶板离层仪旁边，并在附近设立观测记录台帐，以便观测者作出相应比较。

4、观测周期：安装后第一周期间 1 次/天；安装后第二周期间 2 次/周；安装后第三、四周期间 1 次/周；安装后第二、三月期间 1 次/半月；安装三月后如果顶板离层位移值不超过40mm ，可免于观测。

工程质量验收制度工程质量是煤矿安全生产建设的百年大计，是保证安全生产的基础，为推进我矿工程质量标准化管理的进程，促进安全生产各项工作的协调、稳定、持续发展，特制定工程质量检查验收制度。

一、成立工程质量检查验收领导组组长：矿长副组长：安全矿长生产矿长总工程师机电矿长通风助理防治水助理成员：安全科长技术科长通风科长机电科长地测科长调度室主任基建科质量标准化办公室主任及涉及参与验收的有关工程负责人和技术人员。

二、领导组职责：按照相关标准及要求，负责对井上、下重大工程质量的检查、排查、落实和质量认定工作，对查出的问题要及时落实到责任单位及责任人予以限期处理，对于不负责任，不及时处理的要追究其责任，并行使工程决算否决权和停工权。

三、工程质量检查验收标准：1、井下工程检查验收标准：依据《井巷工程质量标准》及编制的《作业规程》相关标准，图纸资料、施工程序进行，属单项承包合同相关事项及相应的《作业规程》相关性标准进行。

2、井上工程检查验收标准：井上工程检查验收标准依据承包方与被承包签订的施工合同中相关工程质量标准进行。

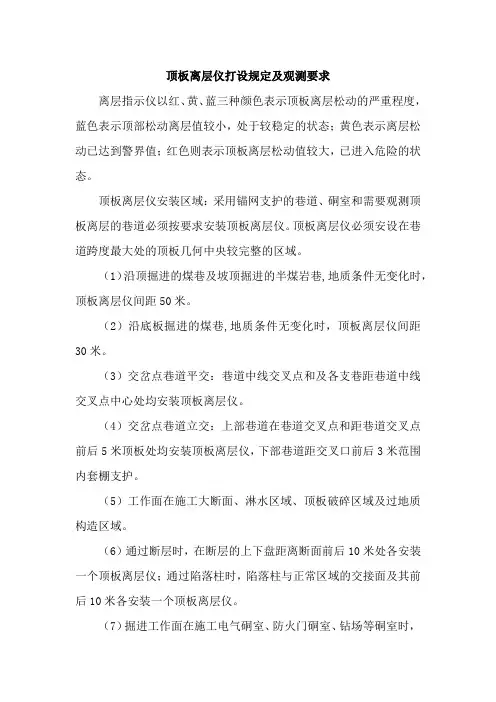

顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。
