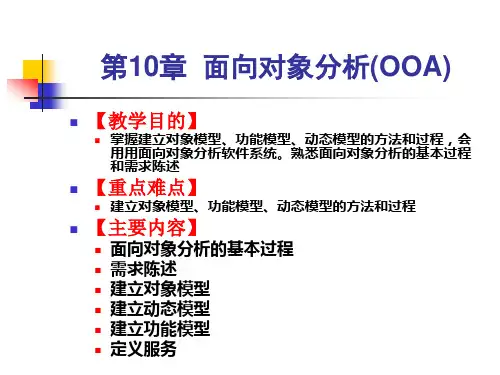

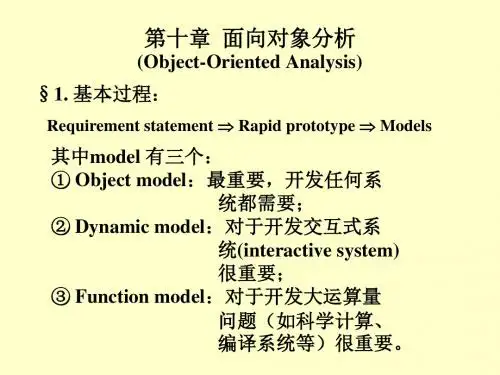

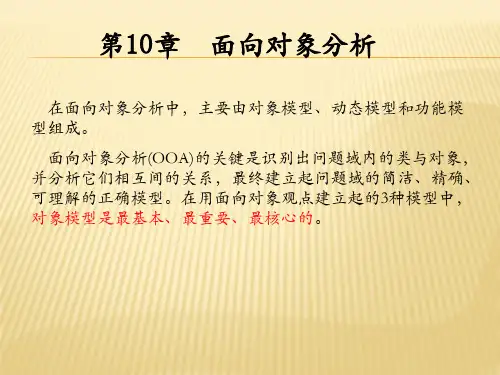

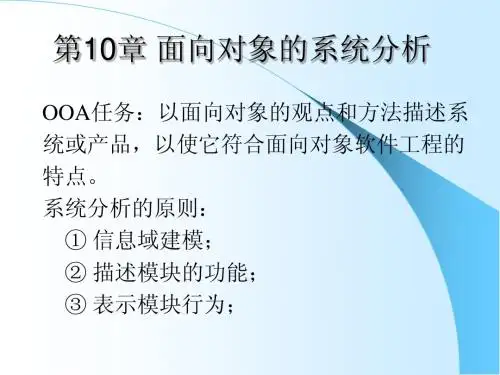

第10章面向对象分析1．用面向对象方法分析研究本书第2章第2题中描述的储蓄系统，试建立它的对象模型、动态模型和功能模型。

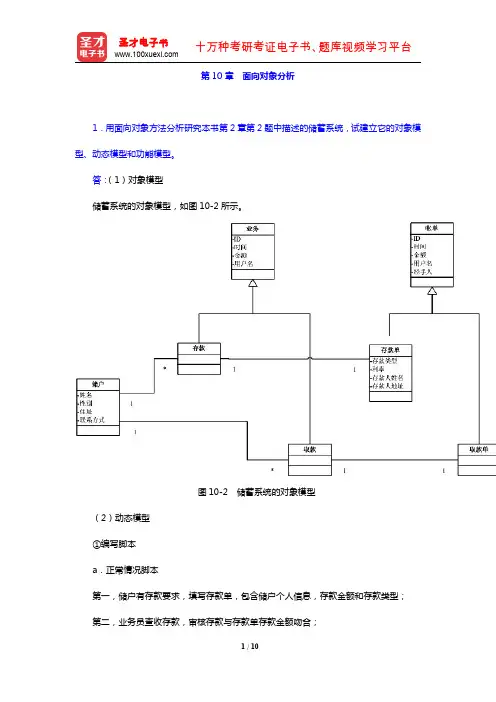

答：（1）对象模型储蓄系统的对象模型，如图10-2所示。
图10-2储蓄系统的对象模型（2）动态模型①编写脚本a．正常情况脚本第一，储户有存款要求，填写存款单，包含储户个人信息，存款金额和存款类型；第二，业务员查收存款，审核存款与存款单存款金额吻合；第三，存款单生效；第四，储户有取款要求，填写取款单，包含个人账号、密码（待定）和存款金额；第五，业务员审核存款，验证储户身份，确定储户存款金额>=取款金额；第六，审核通过，取款单生效；第七，系统打印利息清单，业务员把本金和利息返回储户。
b．异常情况脚本第一，储户有存款要求，填写存款单，包含储户个人信息，存款金额和存款类型；第二，业务员查收存款，审核存款与存款单存款金额不符；第三，存款单作废；第四，储户有取款要求，填写取款单，包含个人账号、密码（待定）和存款金额；第五，业务员审核存款，验证储户身份，发现储户存款金额<=取款金额；第六，取款单作废。

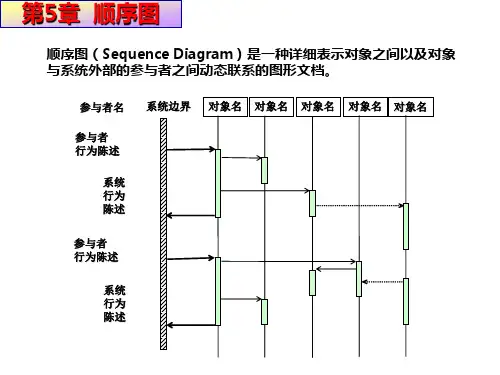

②事件追踪图储蓄系统的事件追踪图，如图10-3所示。
图10-3储蓄系统的事件追踪图（3）功能模型储蓄系统的数据库流图，如图10-4所示。
图10-4储蓄系统的数据库流图2．用面向对象方法分析研究本书习题2第3题中描述的机票预订系统，试建立它的对象模型、动态模型和功能模型。
答：略。
3．用面向对象方法分析研究本书习题2第4题中描述的患者监护系统，试建立它的对象模型、动态模型和功能模型。
答：略。
4．下面是自动售货机系统的需求陈述，试建立它的对象模型、动态模型和功能模型：自动售货机系统是一种无人售货系统。
售货时，顾客把硬币投入机器的投币口中，机器检查硬币的大小、重量、厚度及边缘类型。
有效的硬币是一元币、五角币、一角币、五分币、二分币和一分币。
其他货币都被认为是假币。
机器拒绝接收假币，并将其从退币孔退出。

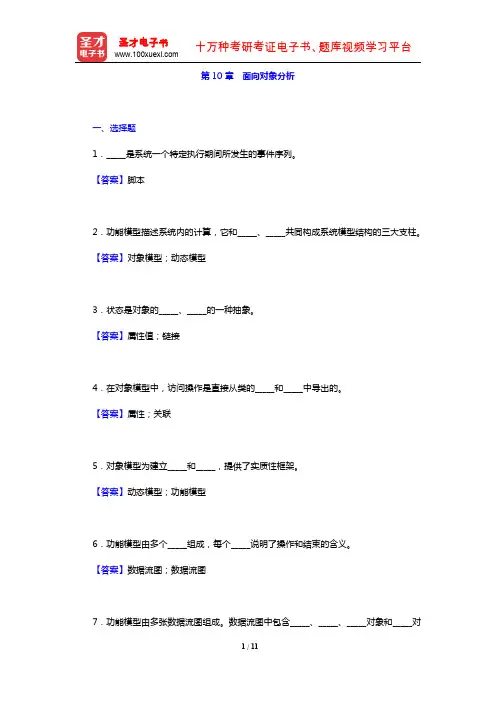

第10章面向对象分析一、选择题1．_____是系统一个特定执行期间所发生的事件序列。
【答案】脚本2．功能模型描述系统内的计算，它和_____、_____共同构成系统模型结构的三大支柱。
【答案】对象模型；动态模型3．状态是对象的_____、_____的一种抽象。
【答案】属性值；链接4．在对象模型中，访问操作是直接从类的_____和_____中导出的。
【答案】属性；关联5．对象模型为建立_____和_____，提供了实质性框架。
【答案】动态模型；功能模型6．功能模型由多个_____组成，每个_____说明了操作和结束的含义。
【答案】数据流图；数据流图7．功能模型由多张数据流图组成。
数据流图中包含_____、_____、_____对象和_____对象。
【答案】处理；数据流；动作；数据存储8．事件跟踪图用来表示_____、_____对象和_____对象。
_____和_____可用一条垂直线表示，各_____用水平箭头表示，箭头方向是从_____对象指向_____对象。
【答案】事件；事件的接收；发送；接收对象；发送对象；事件；发送；接收9．状态转换图是_____的重要工具。
【答案】启发分析员认识对象服务10．说明一个状态可采用_____、_____、_____、_____、_____等内容描述。
【答案】状态名；状态目的描述；产生该状态的事件序列；表示状态特征的事件；在状态中接收的条件二、填空题1．一个（）能用不同的方法表示它的特征。
A．事件B．抽象C．状态D．脚本【答案】C【解析】状态是对象的属性值和链接的一种抽象。
根据影响对象总的行为的性质，一系列组合在一起是一个状态。
它能用不同的方法表示它的特征。
2．在对象模型中，访问操作是直接从类的属性和关联中导出的。
下列不是对象模型的访问操作的是（）。
A．查询B．动作C．抽象D．活动【答案】C【解析】对象模型的访问操作主要包括三大类：查询、活动和动作。
3．（）对整个对象的状态／行为关系的图示，它附属于该对象的类描述模板。
第10章例题分析与解答作者：不详来源：2006年9月4日发表评论进入社区一、填空题1.面向对象方法认为系统是由应用域的______组成。
2.对象具有状态,描述对象的状态用它的______。
3.对象的抽象是______。
4.类之间有两种结构关系,它们是分类关系和______关系。
5.面向对象程序设计语言与其他程序设计语言的最主要差别是它具有______。
6.动态模型描述了系统的______。
二、选择题1.火车是一种陆上交通工具,火车和陆上交通工具之间的关系是( )关系。
A.组装B.整体成员C.has aD.一般具体2.面向对象分析阶段建立的三个模型中,核心的模型是( )模型。
A.功能B.动态C.对象D.分析3.对象模型的描述工具是( )。
A.状态图B.数据流图C.对象图D.结构图4.在有多重继承的类层次结构中,它的类层次结构是( )层次结构。
A.树型B.网状型C.环型D.星型5.描述类中对象的行为,反映了状态与事件关系的是( )。
A.对象图B.状态图C.流程图D.结构图6.在确定属性时,所有( )是候选的属性。
A.动词B.名词C.修饰性名词词组D.词组三、应用题1.建立窗口系统的对象模型。
问题陈述如下：窗口分为对话窗、图形窗、滚动窗三种；对话窗中有若干对话项,由唯一的项名字来确定,对话项分为按钮、选择项、正文项三种,选择项中有若干对话项入口；图形窗中有若干形状元素,形状元素分为一维形状和二维形状,一维形状又分为直线、圆弧、折线；二维形状分为圆、椭圆、矩形、多边形,其中多边形和折线由若干有序顶点组成,正文窗是滚动窗的一种,而图形滚动窗既是一种图形窗又是一种滚动窗。
2.在学校教学管理系统中,学生查询成绩就是系统中的一次交互,请用状态图来描述这种查询的交互行为。
答案：一、填空题1.对象2.属性值3.类4.组装5.继承性6.动态行为二、选择题1.D2.C3.C4.B5.B6.C三、应用题1.2.第10章自测题及参考答案作者：不详来源：2006年9月1日发表评论进入社区一、名词解释1.对象2.类3.属性4.操作5.消息6.消息传递7.方法8.关系9.关联10.一般具体关系 11.整体部分关系12.继承13.单重继承 14.多重继承15.多态性 16.角色17.受限关联 18.封装19.对象模型20.动态模型21.功能模型 22.事件23.状态24.事件追踪25.状态图26.动作27.活动28.处理29.数据流30.动作对象31.数据存储对象 32.重用性二、填空题1.对象具有封装性,实现了______的结合。
