完整word版鸿业市政管线90设计操作流程

鸿业市政管线9.0设计操作流程鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。

）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。

【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。

3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。

复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。

如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。

4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。

5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。

此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。

埋深=最小覆土（最大冻土）+壁厚+管道内径。

问题中埋深都是1.3m正好是满足最小覆土的最小埋深。

6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。

鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

鸿业管线9.0操作方法
对于鸿业管线9.0的操作方法，以下是一些基本步骤：
1. 打开鸿业管线9.0软件。

你可以在计算机的桌面或开始菜单中找到软件图标并双击打开。

2. 登录系统。

输入你的用户名和密码，然后点击“登录”按钮。

3. 在主界面上选择你想要进行的操作。

鸿业管线9.0提供了多种功能，如工程设计、数据管理、图纸绘制等。

根据你的需求选择相应的功能。

4. 根据提示进行操作。

根据你选择的功能，软件会给出相应的操作界面和提示。

根据软件提示进行操作，如输入相关数据、选择合适的选项等。

5. 保存和导出数据。

在操作过程中，鸿业管线9.0会自动保存你的数据，但你也可以手动点击保存按钮进行保存。

如果需要导出数据或生成报表等，可以在相应的功能页面找到相关选项并进行操作。

6. 退出软件。

当你完成所有操作后，可以点击软件界面上的退出按钮或选择“文件”菜单中的退出选项来退出鸿业管线9.0软件。

以上是鸿业管线9.0的基本操作方法，具体操作流程可能根据具体功能而有所差
异。

如果你遇到了具体的操作问题，建议查阅软件的帮助文档或联系软件开发商寻求进一步的帮助和指导。

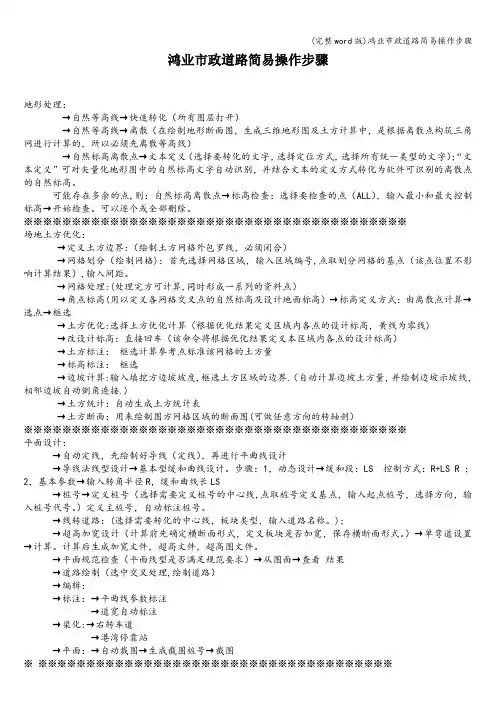

鸿业市政道路简易操作步骤地形处理：→自然等高线→快速转化（所有图层打开）→自然等高线→离散（在绘制地形断面图，生成三维地形图及土方计算中，是根据离散点构筑三角网进行计算的，所以必须先离散等高线）→自然标高离散点→文本定义（选择要转化的文字，选择定位方式，选择所有统一类型的文字）；“文本定义”可对矢量化地形图中的自然标高文字自动识别，并结合文本的定义方式转化为软件可识别的离散点的自然标高。

可能存在多余的点,则：自然标高离散点→标高检查：选择要检查的点（ALL），输入最小和最大控制标高→开始检查。

可以逐个或全部删除。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※场地土方优化：→定义土方边界：（绘制土方网格外包罗线，必须闭合）→网格划分（绘制网格)：首先选择网格区域，输入区域编号,点取划分网格的基点（该点位置不影响计算结果）,输入间距。

→网格处理:(处理完方可计算,同时形成一系列的资料点）→角点标高(用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选→土方优化:选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线)→改设计标高：直接回车（该命令将根据优化结果定义本区域内各点的设计标高）→土方标注：框选计算参考点标准该网格的土方量→标高标注：框选→边坡计算:输入填挖方边坡坡度,框选土方区域的边界.（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动倒角连接.)→土方统计：自动生成土方统计表→土方断面：用来绘制图方网格区域的断面图(可做任意方向的转轴剖）※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※平面设计：→自动定线，先绘制好导线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。

步骤：1，动态设计→缓和段：LS 控制方式：R+LS R ；2，基本参数→输入转角半径R，缓和曲线长LS→桩号→定义桩号（选择需要定义桩号的中心线,点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号。

（完整版）鸿业管线绘图⼯作步骤总结⼀、设计前的准备⼯作：1. 新建图纸：采⽤acadiso.dwt（不⽤acad.dwt）新建图纸模型，参照地形图DXF。

（确认图中⼀个绘图单位代表1m，否则⽤scale命令进⾏缩放。

）2. 设置：⼯程名、出图⽐例、⽂字⼤⼩、⽂字字型。

3. 调整坐标：【平⾯→坐标⽹格→两点定坐标】利⽤两个已知⼯程坐标点，使其计算机坐标点与之对应。

（注意：x坐标代表纵坐标，y坐标代表横坐标。

）4. 道路中⼼线：【平⾯→路边线⽣成中⼼线→断中⼼线】或【平⾯→定义道路中间线→断中⼼线】。

（断中⼼线是软件操作说明推荐操作）5. 道路桩号标注：【平⾯→道路桩号→桩号标注设置→定义桩号→⾃动⽣成道路桩号】（注意：当进⾏桩号标注设置时，若CAD崩溃，重启电脑。

）6. 道路中⼼设计标⾼：由道路专业提供或者由道路纵断⾯图获取，保存为.bgs ⽂件。

（道路设计标⾼⽂件中桩号范围要⼤于等于实际道路桩号范围）⼆、给⽔管线设计（鸿业管线软件绘制）1. 给⽔管布置：【偏移路边线→给⽔→定义给⽔管】。

有⽀管的，同理绘制。

⼀般间隔120-150m可预留⽀管。

2. 节点编号：对主管上的给⽔节点进⾏编号【给⽔→节点编号→主节点编号】。

3. 布置井类：【给⽔→布置井类】根据道路纵断⾯图，按需添加阀门井、消⽕栓、排⽓井、排泥井等。

（阀门井：始终点、分叉处；消⽕栓：间距不⼤于120m，距路边不⼤于2m；排⽓井：管线最⾼处；排泥井：管线最低处。

）4. 井类编号：【给⽔→节点编号→主节点编号】选择包含井类的管段，输⼊新编号。

（注意后续软件提⽰选择。

）5. 定井地⾯标⾼：【给⽔→定井地⾯标⾼】框选给⽔管道，根据软件提⽰完成设置。

其中⾼差Δ由计算确定，也可忽略。

6. 定管径：【给⽔→定义管径】，管径由计算确定，或根据规划、经验等。

7. 定埋深：【给⽔→定管埋深】，根据规划确定管道埋深和覆⼟等。

8. 节点和管道标注：【标注（给）→标线中管径/标注井管】。

初学者：鸿业市政道路设计操作步骤鸿业市政道路设计操作步骤一、地形处理：→自然等高线→快速转化→自然等高线→离散→自然标高离散点→文本定义可能存在多余的点，则：自然标高离散点→标高检查：选择要检查的点（ALL），输入最小和最大标高→开始检查。

可以逐个或全部删除。

二、场地土方优化：→定义土方边界：（绘制土方网格外包罗线，必须闭合）→网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。

→网格处理：（处理完方可计算，同时形成一系列的资料点）→角点标高（用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选→土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）→土方标高：框选→边坡计算：输入填挖方边坡坡度，框选土方区域的边界。

（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表→土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）三、平面设计：先绘制好倒线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。

步骤：1 动态设计→缓和段：LS 控制方式：R+LSR；2 基本参数→输入转角半径R，缓和曲线长LS→桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）→线转道路：（选择需要转化的中心线，板块类型，输入道路名称）→纵断：→地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！→横断：→地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件→工具：→图层控制→关闭选中的→超高架宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。

）→单弯道设置→计算。

计算后生成加宽文件，超高文件，超高图文件。

→平面规范检查（平面线型是否满足规范要求）→从图面→查看结果→道路绘制（选中交叉处理，绘制道路）→标注：→平曲线参数标注→道宽自动标注渠化：→右转车道→港湾停靠站→工具：→图层控制→所有图层打开→平面：→自动截图→生成截图桩号→截图四、道路纵断设计→纵断：→纵断面设计，选择纵断设计前提数据文件→应用→绘制草图→关联参考点或固定坡度或固定坡长还有自由拉破→点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计→点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）→绘制。

初学者鸿业市政道路设计操作步骤鸿业市政道路设计是一个系统性工程，需要经过一系列的操作步骤来完成。

下面将详细介绍鸿业市政道路设计的操作步骤，以供初学者参考。

第一步：收集资料在进行鸿业市政道路设计之前，首先需要收集相关的资料。

包括道路规划图、土地利用规划图、交通流量统计数据、地形数据、岩土力学性质的测试数据等等。

这些资料对于设计工作的进行是非常重要的。

第二步：确定设计目标在进行道路设计之前，需要明确设计的目标和要求。

例如，道路的功能定位、通行能力、安全性、美观性等等。

根据不同的设计目标和要求，将会影响到后续设计的各个环节。

第三步：确定道路布局根据收集的资料和设计目标，开始进行道路的布局设计。

首先需要确定道路的纵断面，即道路的纵向坡度和弯曲半径。

然后确定道路的横断面，包括车行道、人行道、自行车道、绿化带等等。

在进行布局设计时，需要考虑到道路的功能和通行能力，并且要充分考虑交通安全性。

第四步：进行交通流分析在道路设计中，交通流分析是一个非常关键的环节。

通过对道路上的交通流进行分析，可以确定车流量的大小、车速、交通流模式等等。

这对于道路的横断面设计、信号控制设计以及交通安全设施的设置都具有重要的指导意义。

第五步：制定设计方案根据交通流分析的结果和设计目标，开始制定道路的设计方案。

设计方案包括道路纵断面和横断面的具体参数，例如车行道宽度、人行道宽度、自行车道宽度、绿化带宽度等等。

在制定设计方案时，需要充分参考相关的设计规范和标准，以保证设计的合理性和安全性。

第六步：进行道路设计在进行道路设计之前，需要进行地形分析和土壤力学分析。

通过地形分析，可以确定道路的纵断面和横断面。

通过土壤力学分析，可以确定道路的地基承载力和排水条件。

基于地形分析和土壤力学分析的结果，开始进行道路的工程量计算和排水设计等等。

第七步：进行评估和优化在进行道路设计之后，需要对设计进行评估和优化。

评估的内容包括道路的通行能力、交通安全性、环境影响等等。

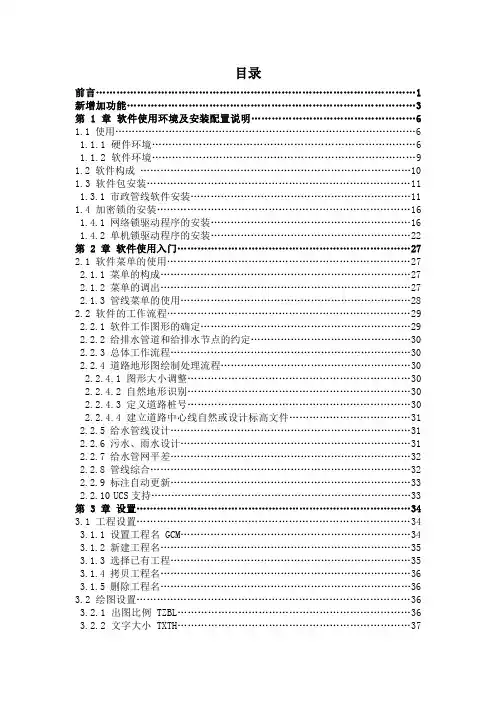

目录前言 (1)新增加功能 (3)第 1 章软件使用环境及安装配置说明 (6)1.1 使用 (6)1.1.1 硬件环境 (6)1.1.2 软件环境 (9)1.2 软件构成 (10)1.3 软件包安装 (11)1.3.1 市政管线软件安装 (11)1.4 加密锁的安装 (16)1.4.1 网络锁驱动程序的安装 (16)1.4.2 单机锁驱动程序的安装 (22)第 2 章软件使用入门 (27)2.1 软件菜单的使用 (27)2.1.1 菜单的构成 (27)2.1.2 菜单的调出 (27)2.1.3 管线菜单的使用 (28)2.2 软件的工作流程 (29)2.2.1 软件工作图形的确定 (29)2.2.2 给排水管道和给排水节点的约定 (30)2.2.3 总体工作流程 (30)2.2.4 道路地形图绘制处理流程 (30)2.2.4.1 图形大小调整 (30)2.2.4.2 自然地形识别 (30)2.2.4.3 定义道路桩号 (30)2.2.4.4 建立道路中心线自然或设计标高文件 (31)2.2.5 给水管线设计 (31)2.2.6 污水、雨水设计 (31)2.2.7 给水管网平差 (32)2.2.8 管线综合 (32)2.2.9 标注自动更新 (33)2.2.10 UCS支持 (33)第 3 章设置 (34)3.1 工程设置 (34)3.1.1 设置工程名 GCM (34)3.1.2 新建工程名 (35)3.1.3 选择已有工程 (35)3.1.4 拷贝工程名 (36)3.1.5 删除工程名 (36)3.2 绘图设置 (36)3.2.1 出图比例 TZBL (36)3.2.2 文字大小 TXTH (37)3.2.3 标注参考方向 BZCZ (37)3.2.4 管道平接方式 PSBGFS (37)3.2.5 标注小数位 ZHBZWS (38)3.2.6 设城市冻土 SETCITYDT (38)3.3 图框 (38)3.3.1 图框绘制 HZTK (38)3.3.2 图块式图框 BLKBORDER (39)3.3.3 图签填写 TQ (40)3.3.4 图框设置 TKZHSZ (42)3.3.4.1 修改图签 (43)3.3.4.2 修改会签栏 (43)3.3.4.3 其它修改 (43)3.4 命令管理 MLGL (43)3.5 默认参数 MRSZGL (44)3.6 管道规格 (46)3.6.1 管材规格管理 GCGG (46)3.6.2 管材规格的添加、删除、修改 (47)3.6.3 添加管材 (48)3.7 管线标注 GXBZSZ (48)3.7.1 管径标注设置 (48)3.7.2 管长、坡度 (50)3.7.3 综合标注 (50)3.7.4 标高标注 (51)3.7.5 节点标注设置 (53)3.7.6 成组标注设置 (53)3.8 井管标注 JGBZSZ (54)3.9 表头设置 (58)3.9.1 纵断表头 ZDBT (58)3.9.2 纵断标注 ZDBZSZ (60)3.9.3 图纸目录设置 MLSZ (63)3.9.3.1 调整表头栏顺序 (64)3.9.3.2 删除一行 (64)3.9.3.3 增加一行 (65)3.9.3.4 修改栏名称 (65)3.9.3.5 修改列间距 (65)3.9.3.6 修改文字书写方式 (65)3.9.3.7 修改表格参数 (65)3.9.3.8 填表方向设定 (66)3.9.3.9 预览 (66)3.9.3.10 保存设置参数及更新图块 (66)3.10 表类设置 BGSZ (66)3.11 井表设置 JBSZ (69)3.12 管道高程表设置 SZGCB (71)3.13 施工说明 SGSM (72)3.14 编组开关 GOF (73)3.15 停止命令外闪烁 TZSS NIL (73)第 4 章平面和地形 (74)4.1 缩小总图 SXZT (74)4.2 坐标网格 (74)4.2.1 两点定义坐标 PMLDZB (74)4.2.2 点方向定义坐标 PMDFXZB (75)4.2.3 绘坐标网络 PMZBWG (76)4.3 指北针 ZBZ (77)4.4 风玫瑰 FMG (78)4.5 定义道路中心线 DZHX (78)4.6 道路边线生成道路中心线 ZDCJLZXX (78)4.7 管线生成道路中心线 PIPE2LZXX (78)4.8 断中心线 DZXX (79)4.9 道路桩号 (79)4.9.1 定义桩号 PMDYZH (79)4.9.2 取消桩号 PMXGZH (80)4.9.3 桩号标注设置 PMZHSZ (80)4.9.4 自动标注桩号 PMZDBZ (81)4.9.5 输入标注桩号 PMSRBZ (81)4.9.6 点取标注桩号 PMDQBZ (81)4.10 道路中心设计标高 DLBG (81)4.11 桩号和标高文件关联 DLBGWJ (82)4.12 桩号和综合标高文件关联 ZHGBGL (82)4.13 延长桩号 YCZH (83)4.14 管线桩号 (83)4.15 根据综合标高文件任意点查询 CXBG (83)4.16 布置道路辅助线 DLZZD (83)4.17 删除道路辅助线 DELFZX (83)4.18 设计和自然地形的输入 (84)4.18.1 自然等高线 DXZRDGX (84)4.18.2 自然标高离散点 DXZRLSD (86)4.19 自然地形录入实例 (88)4.19.1 自然等高线的转化 (89)4.19.2 离散点的转化 (90)4.20 自然标高文件建立 (92)4.20.1 测量图提取 ZDZRBG_CLT (92)4.20.2 新版测量图提取 ZDZRBG_CLT_EX (93)4.20.3 逐桩输入 ZRBGZ (94)4.20.4 地图提标高 DXTBGZ (94)4.21 标高文件转换 BGZH (95)4.22 提取辅助施设 TQSS (97)4.23 道路绘制 (97)4.23.1 自动定线 PMZDDX (97)4.23.2 倒角设置 PMDJSZ (98)4.23.3 道路绘制 PMHZDL (98)4.23.4 缓和曲线 PMHHQX (99)4.24 道路编辑 (100)4.24.1 道路延伸 BJDLYS (100)4.24.2 道路删除 BJDLSC (101)4.24.3 交互倒角 BJDLDJ (101)4.24.4 改转弯弧 BJZWBJ (101)4.24.5 交叉处理 BJZWBJ (101)4.24.6 环形交叉 BJZWBJ (101)4.24.7 改缘石 R BJDHBJ (102)4.24.8 切人行道 BJQRXD (102)4.24.9 交互切角 BJJHQJ (102)4.24.10 切角修改 BJQJXG (102)4.24.11 喇叭口 BJLBK (103)4.24.12 沿线绘绿化带 BJHLHD (103)4.24.13 自由绘绿化带 BJHLHD1 (103)4.24.14 自动断绿化带 BJZDDLHD (104)4.24.15 断绿化带 BJDLHD (104)4.24.16 割绿化带 BJGLHD (104)4.25 道路辅助设施 (104)4.25.1 公交车车港 BJCG (104)4.25.2 路边停车场 BJLBTCC (105)4.25.3 大型停车场 BJTCC (106)4.25.4 回车场 BJHCC (106)4.25.5 行人天桥 BJRXTQ (107)4.25.6 道路小桥 BJDLXQ (107)4.25.7 绘制涵洞倒虹管 BJHDHX (108)4.25.8 定义涵洞倒虹管 DYQH (109)4.25.9 出入口 BJCRK (109)4.26 道路标注 (109)4.26.1 自动标道宽 BZLKZDBZ (110)4.26.2 交互标道宽 BZLKJHBZ (110)4.26.3 方位角标注 BZFWJBZ (110)4.26.4 标注道弧 BZDHBZ (110)4.26.5 切角标注 BZQJBZ (111)4.26.6 平曲线标注 BZPQXBZ (111)4.26.7 绘曲线交点 HHJD (111)第 5 章给水设计 (112)5.1 交互布管 BGSG (112)5.2 自动布管 ZBSZGX (115)5.3 参考线平行布管 YKSBX (116)5.4 定给水管 DYGSG (116)5.5 复制管线 JGXZHMIR (117)5.6 改管代号 GGDH (117)5.7 布置井类 GJCJ (117)5.8 定现状井管 DJSXZJG (119)5.9 成组删除检查井 DELJCJJ (119)5.10 自动布置消火栓 GS_DISP_XHS (119)5.11 自动布置排气井 GS_DISP_PQJ (121)5.12 自动布置排泥井 GS_DISP_PNJ (121)5.13 管线整理 GXZL (121)5.14 室内外管道连接 (123)5.14.1 定义入户水表 DEFRHSB (124)5.14.2 定义进出户管 DJCHG (124)5.14.3 布置进出户管标志 BJCHBZ (124)5.14.4 交互绘进出户管 GJHCHG (125)5.14.5 连接进出户管标志 GJCHBZLJ (125)5.14.6 连接进出户管 GJCHGLJ (125)5.14.7 修改进出户管参数 YJCHGG (126)5.15 节点编号 (126)5.15.1 给水节点自动编号 GJBH (126)5.15.2 主节点编号 GJBHZ (127)5.15.3 清除井编号 DELGSJBH (127)5.16 井地面标高 GJDM (127)5.17 井自然标高 GJDMZ (129)5.18 定义管径 GSZJ (130)5.19 综合定给排水标高 (130)5.20 定管埋深 GSGG (134)5.21 防护套管 GSTG (135)5.22 布置预埋管 JSYMG (135)5.23 覆土管径选管材 (138)5.24 编辑修改 (138)5.24.1 修改管径、管材 GSBJ (139)5.24.2 改井编号 GGJBH (140)5.24.3 改管埋深 GGSGG (140)5.24.4 局部调整 BGXZ (140)5.24.5 检查井编辑 JCJBJ (141)5.25 选择井类 XGSJ (141)5.26 材料汇总 GSSC (142)5.27 出系统图 CXTT (142)第 6 章给水断面 (143)6.1 路中桩断面 GS_DM_ZZ (143)6.2 管桩号断面 GS_DM_GD (144)6.3 选择断面 GS_DM_SEL (144)6.4 投影断面 GS_DM_TY (144)6.5 批量绘断面 GS_DM_BATCH (148)6.6 数据断面 GS_DATADM (149)6.7 插入变坡点 GS_DM_INSERT (152)6.8 删除变坡点 GS_DMDELWELL (153)6.9 断面编辑 GS_DMEDIT (153)6.10 标竖向转角 GS_DM_ANG (154)6.11 断面局部调整 GS_DM_LOCALEDIT (155)6.12 坡度编辑 DM_GSPDDEDIT (157)6.13 插入排泥井 GS_GSDMINSERT_PN (157)6.14 插入排气井 GS_GSDMINSERT_PQ (157)6.15 插入排气阀 GS_GSDMINSERT_PQF (158)6.16 自动插入排泥排气井 GS_AUTOINST_WELL (158)6.17 支管编辑 DM_SUBGDEDIT (158)6.18 断面返回平面 GS_DMUPPM (159)6.19 编辑设计地面线 GS_DM_SJBG (159)6.20 设计地面线返回文件 GS_DM_SJBGTOFILE (161)6.21 标地面线 DM_DIMDMX (161)6.22 老版纵断面图 (161)6.22.1 投影断面 GTYDM (162)6.22.2 路中桩断面 GZZDM (162)6.22.3 管桩号断面 GGZZDM (162)6.22.4 选择断面 GXZDM (163)6.22.5 数据断面 GSJDM (163)6.22.6 标地面线 BDMX (165)6.22.7 改标注标高 GBG (165)6.22.8 标高算埋深 GDMS (166)6.23 给水横断 (167)6.23.1 道路横剖 DLHP (167)6.23.2 立面树 LMTREE (168)6.23.3 路灯 DWLD (169)6.23.4 横剖标高 HPBG (170)第 7 章节点图 (172)7.1 选择节点图 GXJBJDT (172)7.2 整体节点图 GXJDT (177)7.3 平面管件 GSGJ (177)7.3.1 选择已有管件连接布置 (178)7.3.2 管件布置界面按钮说明 (179)7.4 绘制节点管线和轴侧管件 (180)7.4.1 节点管线 JDGX (181)7.4.2 轴侧管件 ZCGJ (181)7.5 自动标名称 GFJBZ (182)7.6 交互标名称 JGFJBZ (183)7.7 定管件材料 GJCL (184)7.8 管件汇总 GJSC (184)7.9 管件汇总查询 GJHZCX (184)7.10 删除汇总节点 GXSCTJGJ (184)7.11 自动标编号 ZBHBZ (184)7.12 交互标编号 BHBZ (185)第 8 章给水管网平差 (186)8.1 定义给水管 DYGSG (186)8.2 平差图面处理 (186)8.2.1 管网整理 PCGWZL (186)8.2.2 管线合并 PCGXHB (187)8.2.3 重合线分离 PCCHFL (187)8.3 平差数据准备 (187)8.3.1 定地面标高 GJDM (187)8.3.2 定义管长 PCGC (187)8.3.3 通过外部文件读入节点和管道参数 (187)8.3.3.1 读入管道参数 GDCS (187)8.3.3.2 读入节点参数 DJZLL (188)8.3.4 定义节点流量 (188)8.3.4.1 定集中流量 JZLL (188)8.3.4.2 定管长（面积）系数 GCMJXS (188)8.3.4.3 定管供水类型 GSLX (189)8.3.4.4 按管长分配流量 FPLL (189)8.3.4.5 定义水源 GSJS_DEF_SHUIYUAN (189)8.3.4.6 定义给水界线 GSJS_DEFBL (189)8.3.4.7 定义供水区域界线 GSJS_DEFINELIMITLINE (189)8.3.4.8 转换路中线红线 DLZXHX (189)8.3.4.9 自动划分面积 GSJS_AUTODIVIDEAREA (190)8.3.4.10 交互布参数块 GSJS_INSGSS (190)8.3.4.11 自动布参数块 GSJS_AUTOINSGSS (191)8.3.4.12 参数块自动编号 GSJS_AUTONUMBER (192)8.3.4.13 连接参数块 GSJS_LINKGSS (192)8.3.4.14 编辑参数块 GSJS_EDITGSS (192)8.3.4.15 按参数块分配流量 FPLL_BLOCK (193)8.3.4.16 输节点流量 JDLL (193)8.3.5 确定管道直径 (194)8.3.5.1 预赋管径 (194)8.3.5.2 定义管径 GSZJ (194)8.3.6 定消防流量 JDXFLL (194)8.3.7 定义事故管 PCSGG (195)8.3.8 节点水压 JDYL (195)8.3.9 定最大转输流量 DEFZSLL (195)8.4 平差计算 (195)8.4.1 给水管网平差界面介绍 (195)8.4.2 给水管网平差计算原理介绍 (198)8.4.3 几种管网平差计算的差别 (199)8.5 编号找节点 BHZJD (200)8.6 显示供水区域 SYGSQY (200)8.7 计算书和平差标注 (200)8.7.1 写计算书 (200)8.7.2 管段标注 PCGB (201)8.7.3 节点标注 PCJDB (202)8.7.4 标注集中流量 PCBJZLL (202)8.7.5 环闭合差 HBHC (202)8.7.6 井余水量 PCYSL (203)8.7.7 等压线绘制 PCDGX (203)8.7.8 等压线标注 DYXBZ (203)8.7.9 清除标注 QPCBZ (203)8.7.10 管段标注图例 PCGDTL (203)8.7.11 节点标注图例 PCJDTL (204)第 9 章污水设计 (205)9.1 污水计算 (205)9.1.1 污水计算(面积) (205)9.1.2 北京污水计算(面积) (210)9.1.3 污水计算(流量) (210)第 10 章污水断面 (212)第 11 章雨水设计 (213)11.1 平面管线 (213)11.1.1 自动布管按管长 ZBYSGX (214)11.1.1.1 接续布管 (215)11.1.1.2 起始布管 (215)11.1.1.3 确定管道到点 (216)11.1.2 自动布管按桩号 ZBYSGX2 (216)11.1.3 交互布管 BYSG (216)11.1.3.1 参考桩号 (217)11.1.3.2 已有管线 (217)11.1.3.3 参考坐标定位 (218)11.1.3.4 参考点 (218)11.1.3.5 垂直已有管线 (218)11.1.3.6 直接点取 (218)11.1.3.7 确定管线到点 (218)11.1.4 参考线平行布管 YKSBX (219)11.1.5 定雨水管 DYYSG (219)11.1.6 改管代号 GYDH (219)11.1.7 改最小覆土 SETYFT (219)11.1.8 复制管线 YGXZHMIR (220)11.2 雨水边沟 (220)11.2.1 定义雨水边沟 BGDY (220)11.2.2 编辑雨水边沟 BGXG (221)11.2.3 合并雨水边沟 HBBG (222)11.3 布置井类 YJCJ (222)11.4 定现状井管 DYSXZJG (227)11.5 成组删除检查井 DELJCJY (227)11.6 布雨水口 BZYSK (227)11.7 定义雨水口 DYYSK (230)11.8 雨水口布检查井 YSKBJCJ (230)11.9 接雨水口 LYSK (230)11.10 管线整理 GXZL (231)11.11 室内外管道连接 (231)11.12 节点编号 (232)11.12.1 主节点编号 YJBH (232)11.12.2 附节点编号 YFJBH (232)11.12.3 自动节点编号 YJBHZ (233)11.12.4 雨水口自动编号 YSKBH (234)11.12.5 清除井编号 DELYSJBH (234)11.13 定井地面标高 YJDM (234)11.14 定井自然标高 YJDMZ (236)11.15 雨水口、管标高 (236)11.15.1 雨水口地面标高 YSKDM (236)11.15.2 定雨水口连接管标高 YSKLINKELE (236)11.16 雨水计算 (237)11.16.1 定义汇流时间 HLSJ (237)11.16.2 定义排出口 YSPCK (237)11.16.3 定义汇水边界线 YSJS_DEFBL (237)11.16.4 转换路中线红线 (238)11.16.5 定义汇流区域界线 YSJS_DEFINELIMITLINE (238)11.16.6 自动划分汇流面积 (238)11.16.7 交互布参数块 YSJS_INSYSS (238)11.16.8 自动布置参数块 YSJS_AUTOINSYSS (238)11.16.9 连接参数块 YSJS_LINKYSS (238)11.16.10 编辑参数块 YSJS_EDITYSS (239)11.16.11 雨水计算(面积) XMJYSJS (239)11.16.12 北京计算 BJYSJS (245)11.16.13 定汇流面积 HSMJ (245)11.16.14 雨水计算(输面积) XYSJS (245)11.17 定义管径 YSZJ (245)11.18 定义坡度 YSPD (245)11.19 综合定给排水标高 (246)11.20 定义管高-坡度 YSGG (246)11.21 定义管高-覆土 YSGG-FT (248)11.22 布预埋管 YYMG (248)11.24 编辑修改 (250)11.24.1 改管径、管材 YSBJ (250)11.24.2 修改管高 GYSG (251)11.24.3 修改坡度 GYSP (251)11.24.4 检查井编辑 JCJBJ (252)11.25 定沉泥井 YSCSJ (252)11.26 选择井类 XYJCJ (253)11.27 覆土管径选管材 FTDN2GC_Y (253)11.28 材料汇总 YSSC (253)第 12 章雨水断面 (254)12.1 路桩号断面 YS_DM_ZZ (254)12.2 选择断面 YS_DM_SEL (256)12.3 批量断面 YS_DM_BATCH (256)12.4 管道里程断面 YS_DM_GD (256)12.5 投影断面 YS_DM_TY (257)12.6 数据断面 YS_DMCT_DATA (257)12.7 断面数据存入 EXCEL YS_DMTOEXCEL (260)12.8 由 EXCEL 绘断面 YS_DMFROMEXCEL (260)12.9 断面调整 (261)12.9.1 管顶平接 DMEDIT_PIPECEILING (261)12.9.2 管底平接 DMEDIT_PIPEBOTTOM (262)12.10 局部调整 (262)12.10.1 管顶平接 DMEDIT_PIPECEILING_PART (262)12.10.2 管底平接 DMEDIT_PIPEBOTTOM_PART (262)12.11 支管编辑 DM_SUBGDEDIT (262)12.12 雨水坡度编辑 YS_DMPDEDIT (262)12.13 断面返回平面 DE_TOPM (263)12.14 编辑设计地面线 GS_DM_SJBG (263)12.15 设计地面线返回文件 GS_DM_SJBGTOFILE (263)12.16 标地面线 DM_DIMDMX (263)12.17 老版排水断面 (264)12.17.1 雨污中桩断面 YWZDM (264)12.17.2 路中桩断面 YZZDM (265)12.17.3 管线桩号断面 YZZDM (265)12.17.4 投影断面 YTYDM (265)12.17.5 选择断面 YXZDM (266)12.17.6 数据断面 YSJDM (266)12.17.7 标地面线 BDMX (267)12.17.8 改中桩管高 GDMGG (268)12.17.9 改标注标高 GBG (268)12.17.10 标高算埋深 GDMS (268)第 13 章管线综合 (270)13.1 管道设置 GDDH (270)13.2 节点管理 JDGL (271)13.3 交叉点垂距表设置 JCDCJBSZ (271)13.4 交互管线布置 ZHGX (275)13.5 沿路自动布线 YLBX (278)13.6 沿路边线布线 YBX_ZDBG (279)13.7 定义管线 DYGX (279)13.8 布置井类 JCJ (280)13.10 无缝断管 BR0 (281)13.11 定义管高 (281)13.11.1 输入管道标高（水平） SRGBG (281)13.11.2 节点连接管标高 JDGBG (281)13.11.3 管道某端标高 MDGBG (281)13.11.4 控制点定标高 KZDBG (281)13.11.5 埋深定标高 MSGBG (281)13.11.6 横穿路管埋深定标高 MSDBG2 (282)13.12 管道交叉标高交互确定 (282)13.13 交叉管调标高 (287)13.14 管沟 (288)13.14.1 双线地沟 (288)13.14.2 单线地沟、排水明沟、排水暗沟 (289)13.14.3 转单地沟、转明沟、转暗沟 (289)13.15 交叉点编号 BZPD (289)13.16 交点地面标高 DEFDMG (291)13.17 交叉点垂距表绘制 ZHJDCJB (291)13.18 管线标注 (291)13.18.1 交叉标注 JCBZ (291)13.18.2 线上管径标注 GJBZS (293)13.18.3 线外管径标注 GJBZW (293)13.18.4 线端管道引出标注 XDYCB (293)13.18.5 管线成组引出标注 YCB (294)13.18.6 管线间距尺寸标注 GJCC (294)13.18.7 标管线坡度 BZPD (295)13.19 插入标识 BGFH (295)13.20 横断面 (295)13.20.1 标准横断面 GXHDM (295)13.20.2 管断标高 GPBG (297)13.20.3 管断名称 GDMC (297)13.20.4 横断景物设置 DLDMSET (297)13.20.5 路横断景物图库 LDMJW (299)第 14 章表类绘制 (300)14.1 自动给排水高程表 GPSGCBJ (300)14.2 选择给排水高程表 GPSGCBJX (300)14.3 绘井表 GSJB (301)14.4 造价材料表 ZJCLB (302)14.5 管道统计表 PIPEMSG (302)14.6 按埋深统计管材 MSTJGX (304)14.7 按井深统计井 JSTJJCJ (304)14.8 材料汇总单页材料表 DYCLB (305)14.9 材料汇总分页材料表 FYCLB (306)14.10 图面选择单页材料表 XZDYCLB (307)14.11 图面选择分页材料表 XZFYCLB (307)14.12 图纸目录编辑绘制 MLBH (307)14.13 图面选择图例表 XZTLB (309)14.14 汇总文件图例表 WJTLB (311)14.15 编号标注 BHBZ (311)14.16 管道土方 GDTF (312)14.16.1 此功能用于计算管道的土方量，在计算之前的数据准备 (312)14.16.2 软件提供了多种选择管道的方法 (313)14.16.3 软件提供了多种管线地面设计标高、自然标高确定的方法 (313)14.16.4 公共数据页参数含义 (314)14.16.5 基础参数取值 (315)14.16.6 沟槽顶标高取值 (315)14.16.7 挖填方计算方法 (316)14.16.8 操作过程 (316)14.17 管道土方（新） XGDTF (317)第 15 章标注 (329)15.1 取消标注关联 QXBZGL (329)15.2 给水标注 (329)15.2.1 线端标高标注 XDBGJ (329)15.2.2 线端管径标注 XDGJJ (329)15.2.3 线中管径标注 New_GXZGJ (330)15.2.4 标井编号 GBJBH (331)15.2.5 标井桩号 GS_DIMZH (332)15.2.6 标注井管 BZGJG (332)15.2.7 更新井管标注 UP_JSBZGJG (334)15.3 污水标注 (334)15.4 雨水标注 (334)15.4.1 标线端标高 XDBG (334)15.4.2 标线端管径 XDGJ (334)15.4.3 标线中管径 YXZGJ (336)15.4.4 雨水口管长 YLJGBZ (337)15.4.5 雨水口地面标高 BYSKDM (337)15.4.6 标雨水口编号 BYSKBH (337)15.4.7 标井编号 YBJBH (337)15.4.8 标井桩号 YS_DIMZH (338)15.4.9 标注井管 BZYJG (338)15.4.10 更新井管标注 UP_YSBZGJG (339)第 16 章标注2 (340)16.1 标管代号 ZDDH (342)16.2 成组引出标管 GROUPDIM (342)16.3 线端标高标注 XDBG (343)16.4 线端管径标注 XDGJ (343)16.5 线中管径标注 ZXZGJ (345)16.6 预埋管标注 YMGDIM (346)16.8 标注井管 BZZJG (347)16.9 井管标注图例 BZGJGTL (348)16.10 设置坐标标注前缀 SETZBBZ (348)16.11 测量坐标标注 BZZBBZ (349)16.12 施工坐标标注 SZBBZ (349)16.13 标注桩号 DBZH (349)16.14 管线夹角 GXJJ (349)16.15 标线类型 BXLX (350)16.16 自动三角标高标注 ZBG (350)16.17 尺寸标注 CCBZBAR (351)16.18 修改标注 XGBZ (353)16.19 改小数位 GXSW (354)16.20 编号标注 BHBZ (354)16.21 交互三角标高标注 BBG (355)16.22 交互标管代号 JHDH (355)16.23 室内地坪标注 SNBG (355)16.24 室外地坪标注 SWBG (355)16.25 通用管径标注（线上） GJBZC (356)16.26 通用管径标注（线外） GJBZW (356)16.27 成组标注洒水栓 BSSS (356)第 17 章工具 (358)17.1 调整管道标高 JCTZBG (358)17.2 调整地面标高 TZDMBG (359)17.3 复制井设计自然高 SJZRFZ (359)17.4 编辑查询 CX (359)17.5 编号找节点 FINDWELL (360)17.6 交叉检查 GXZH (360)17.7 清检查符 XCJCBZ (360)17.8 删除小短线 SCXDX (360)17.9 查重合节点 CHDJC (361)17.10 查重合管线 CHGJC (361)17.11 井管修正 GJDXZ (361)17.12 查井地面标高 JCJDBG (361)17.13 查管径定义 JCGDZJ (361)17.14 查线端节点 JCGDJD (361)17.15 查管道连接检查 CHECKLINK (362)17.16 排水标高检查 CHECKELEV (362)17.17 检查错误管线 ERRPIPE (362)17.18 检查错误井类 ERRWELL (362)17.19 重复编号查询 CHECKJDNUM (362)17.20 还原遮蔽处理 HYZB (363)17.21 删除无效遮蔽 SWXZB (364)17.22 清除属性 QCSX (364)18.1 分类编辑 DELE (365)18.2 过滤选择 SELFILTER (365)18.3 图层操作 (366)18.3.1 专业图层管理 SZCGL (366)18.3.2 通用图层管理 LAYCZ (368)18.3.3 转当前图层 QHC (368)18.3.4 改实体图层 GTC (368)18.3.5 图层管理工具条 (368)18.4 检查井放缩 JCJFS (369)18.5 圆矩形井替换 YJTH (369)18.6 局部取样 JBFY (369)18.7 局部裁剪 JBSC (369)18.8 改为跌水井符 YSDSJ (369)18.9 图块变虚 TKBX (370)18.10 块镜像旋转 TKJXXZ (370)18.11 放缩图块 TKFS (370)18.12 替换图块 TKTH (370)18.13 面积计算 MJJS (370)18.14 长度统计 CDTJ (370)18.15 剖断线 PDX (370)18.16 线条到圆心 GX2Y (370)18.17 断口连接 DKLJ (371)18.18 改 pline 线宽 GPLW (371)18.19 复杂线形制作 XXBJ (371)18.20 线型文字方向 XWZFX (372)第 19 章出图 (373)19.1 给水新版纵断裁图 (373)19.1.1 道路桩号断面裁图 GS_DMCT_ZZ (373)19.1.2 管道里程断面裁图 GS_DMCT_GD (378)19.1.3 选择断面裁图 GS_DMCT_SEL (378)19.1.4 批量裁图 GS_DMCT_BATCH (378)19.1.5 投影断面裁图 GS_DMCT_TY (379)19.1.6 平纵统一裁图 GS_DMCT_XD (379)19.2 污水新版纵断裁图 (380)19.3 雨水新版纵断裁图 (380)19.4 按桩号绘制裁图线 HCTX (380)19.5 任意绘制裁图线 RHCTX (380)19.6 裁图线编辑 GCTX (381)19.7 图面处理 TMCL (381)19.8 管线变化 GXBH (381)19.9 平面自动裁图 GXPMCT (381)19.10 纵断面自动裁图 ZDCT (385)第 20 章辅助 (388)20.2 L 形建筑 YLJZ (388)20.3 任意建筑 YRJZ (389)20.4 建筑开门 JZKM (389)20.5 台阶 (389)20.5.1 矩形台阶 ZT_TJ (389)20.5.2 弧形台阶 ZT_TJ1 (389)20.5.3 任意台阶 ZT_TJ2 (390)20.6 标注层数 BZCS (390)20.7 构筑物 (390)20.7.1 花池亭子 hctz (390)20.7.2 围墙、门 wqm (391)20.7.3 围墙转弧 wqzh (392)20.7.4 堆场 gzdc (392)20.7.5 烟囱 gzyc (392)20.7.6 冷却塔 lqt (393)20.7.7 水塔 sht (393)20.7.8 水池坑槽 SCKC (393)20.7.9 运动场 ydc (393)20.8 地形辅助 (394)20.8.1 挡土平面 dtpm (394)20.8.2 挡土转弧 dtzh (394)20.8.3 护坡 hhp (394)20.9 综合图库 TKTKBZ (394)20.10 专业管道计算 TYGDJS (399)20.10.1 压力管道计算 (399)20.10.2 重力管道计算 (400)20.11 水泵工况计算 SBGKJSHT (401)20.12 管道规范净距查询 GJJCX (404)20.13 软件配置备份与恢复 (404)第 21 章文字 (406)21.1 文字平行线 TXTOL (406)21.2 文字翻转 180 XZTXT (406)21.3 字库调用 ZK (406)21.4 设定字型 STYLE (408)21.5 修改字型 XZX (408)21.6 修改字高 XZG (408)21.7 修改字宽 XZK (408)21.8 改文字图层 GZTC (408)21.9 数字编辑 SZBJ (409)21.10 单字合并 HBWB (409)21.11 字符替换 ZFTH (409)21.12 交换文本 JHWB (409)21.13 文本替换 WZTH (409)21.15 文字加引线 WZYX (410)21.16 文字加前后缀 ADDTXTBACK (410)21.17 文字镜像移动 WZJX (410)21.18 文字屏蔽 WZPB (410)21.19 去文字屏蔽 QWZPB (410)21.20 自动文字断线 ZDWZDX (410)21.21 交互文字断线 JHWZDX (410)21.22 文字工具条 (410)第 22 章常见问题回答 (411)22.1 老问题 (411)22.2 新问题 (416)22.2.1 安装问题 (416)22.2.2 加密锁问题 (417)22.2.3 给排水管线 (419)22.2.4 管网平差 (424)22.2.5 管线综合 (427)22.2.6 其他 (427)。
