研究洛伦兹力第五节2012

5.5探究洛伦兹力课标解读重点难点1.会用左手定则判断洛伦兹力的方向，会计算洛伦兹力的大小．通过理论推导洛伦兹力大小的公式，养成严密推理的科学作风．2.知道带电粒子垂直进入匀强磁场时做匀速圆周运动的规律.1.洛伦兹力的大小和方向．(重点)2.带电粒子在磁场中的运动．(重点)3.推导洛伦兹力的公式．(难点)4.计算带电粒子在磁场中运动的问题．(难点) 洛伦兹力以及方向1.基本知识(1)洛伦兹力：磁场对的作用力．(2)左手定则：伸直左手，让大拇指与四指垂直且在同一平面内，四指方向，让磁感线穿入手心，大拇指所指的方向就是洛伦兹力的方向，如图5－5－1所示．对于负电荷，四指指向方向．(3)方向特点：①如果v⊥B，则f⊥B，f⊥v，所以B、v、f三者互相垂直．②如果v与B不垂直，则f⊥B，f⊥v，所以f垂直于决定的平面．2．思考判断(1)只要将电荷放入磁场中，电荷就一定受洛伦兹力．()(2)洛伦兹力的方向只与磁场方向和电荷运动方向有关．()(3)洛伦兹力始终和带电粒子速度方向垂直，所以洛伦兹力不做功．()3．探究交流洛伦兹力的方向是由什么因素决定的？为什么洛伦兹力不能改变速度的大小？洛伦兹力的大小1.基本知识(1)思路：磁场对通电导体的安培力，是由作用在的力引起的．图5－5－1(2)推导过程：长为L 的导体垂直磁场放置，通入电流为I ，受到的安培力F ＝，而I ＝nqS v ，导体中的电荷总数为N ＝nLS ，所以每个电荷受到的磁场力(即洛伦兹力)为f ＝F /N ＝.(3)公式：(4)成立条件：．2．思考判断(1)安培力是洛伦兹力的宏观表现．()(2)当带电粒子速度方向与磁场方向平行时洛伦兹力最大．() (3)将磁铁靠近阴极射线管，磁场越强，电子束的弯曲越明显．()3．探究交流电荷在电场中一定受电场力作用，想一想，电荷在磁场中也一定受洛伦兹力作用吗？带电粒子在磁场中的运动1.基本知识(1)带电粒子垂直进入磁场，只受洛伦兹力作用，带电粒子做，提供向心力．(2)轨道半径：由于洛伦兹力提供向心力，即qvB ＝m v2r ，由此推得r ＝mv Bq. (3)运动周期：由T ＝2πr v 和r ＝mv Bq ，联立求得T ＝2πmBq. 2．思考判断(1)当带电粒子速度方向与磁场方向相同时，粒子做匀加速运动．() (2)带电粒子速度越大，在匀强磁场中做匀速圆周运动的半径越大．() (3)速度越大，带电粒子在匀强磁场中做匀速圆周运动的周期越大．()3．探究交流怎样推导带电粒子在磁场中做匀速圆周运动的半径和周期公式？对洛伦兹力的理解【问题导思】1．洛伦兹力的方向有什么特点？2．洛伦兹力和安培力有什么关系？1．洛伦兹力的方向洛伦兹力f的方向既垂直于磁场B的方向，又垂直于运动电荷的速度v的方向，即f总是垂直于B和v所在的平面．2．洛伦兹力和安培力的关系(1)安培力是洛伦兹力的宏观表现，洛伦兹力是安培力的微观解释．(2)大小关系：F安＝Nf.(N是导体中定向运动的电荷数)(3)方向关系：洛伦兹力与安培力的方向一致，均可用左手定则进行判断．(4)洛伦兹力永远不做功，但安培力可以做功．3．洛伦兹力和电场力的对比洛伦兹力电场力作用对象仅在运动电荷的速度方向与B不平行时，运动电荷才受到洛伦兹力带电粒子只要处在电场中，一定受到电场力大小方向f＝qvsin θ，方向与B垂直，与v垂直，用左手定则判断F＝qE，F的方向与E同向或反向特点洛伦兹力永不做功电场力可做正功、负功或不做功相同点反映了电场和磁场都具有力的性质来自宇宙的质子流，以与地球表面垂直的方向射向赤道上空的某一点，则这些质子在进入地球周围的空间时，将()A．竖直向下沿直线射向地面B．相对于预定地点，稍向东偏转C．相对于预定地点，稍向西偏转D．相对于预定地点，稍向北偏转1．(2012·上海奉贤区高二检测)如图5－5－2所示，将一阴极射线管置于一通电螺线管的正上方且在同一水平面内，则阴极射线将()A．向外偏转B．向里偏转C．向上偏转D．向下偏转带电粒子在匀强磁场中运动的解题方法【问题导思】1．带电粒子在磁场中的运动轨迹由哪些因素决定？2．根据几何知识，如何确定带电粒子在磁场中运动轨迹的圆心？1．定圆心图5－5－2(1)知磁场中两点速度方向，则带电粒子在两点所受洛伦兹力作用线的交点即为圆心．如图5－5－3(a)所示．(2)知磁场中一点速度方向和另一点位置，则该点所受洛伦兹力作用线与这两点连线的中垂线的交点即为圆心，如图5－5－3(b)所示．2．求半径画圆弧后，再画过入射点、出射点的半径并作出辅助三角形，最后由几何知识求出半径．3．求运动时间(1)利用t ＝θ2πT 求．即：先求周期T ，再求圆心角θ.(2)圆心角的确定①带电粒子射出磁场的速度方向与射入磁场的速度方向间的夹角φ叫偏向角．偏向角等于圆心角，即α＝φ，如图5－5－4所示．②某段圆弧所对应的圆心角是这段圆弧弦切角的二倍，即α＝2θ.(3)由公式r ＝mvqB 知，在匀强磁场中，做匀速圆周运动的带电粒子，轨道半径跟运动速率成正比．(4)由公式T ＝2πmqB 知，在匀强磁场中，做匀速圆周运动的带电粒子，周期跟轨道半径和运动速率均无关，而与比荷qm成反比．(2012·漳州一中高二检测)如图5－5－5所示，虚线圆所围区域内有方向垂直纸面向里的匀强磁场，磁感应强度为 B.一束电子沿圆形区域的直径方向以速度v 射入磁场，电子束经过磁场区域后，其运动方向与原入射方向成θ角．设电子的质量为m ，电荷量为e ，不计电子之间的相互作用力及电子所受的重力．求：(1)电子在磁场中运动轨迹的半径R ；图5－5－4图5－5－3ab(2)电子在磁场中运动的时间t；(3)圆形磁场区域的半径r.图5－5－52．(2012·汕头高二检测)如图5－5－6所示，一束电子(电荷量为e)以速度v垂直射入磁感应强度为B，宽度为d的匀强电场中，穿过磁场时速度方向与电子原来入射方向的夹角是30°，则电子的质量是多少？电子穿过磁场的时间是多少？图5－5－6【备选例题】一宽为L的匀强磁场区域，磁感应强度为B，如图教5－5－2所示，一质量为m、电荷量为－q的粒子以某一速度(方向如图所示)射入磁场．若不使粒子从右边界飞出，则其最大速度应为多大？(不计粒子重力)图教5－5－2综合解题方略——带电粒子在磁场中运动的临界问题(2013·厦门一中高二期末)如图5－5－7所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为 d.板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．图5－5－7规律总结：解答此类问题一般步骤是：1．由题意明确粒子带电正负，由左手定则确定受力方向和偏转方向．2．画出轨迹示意图，寻找临界条件，判断是否多解等．3．根据几何关系确定半径．4．根据洛伦兹力提供向心力列出方程，求出结果并判断是否符合临界条件，是否还有其他解．1．关于带电粒子所受洛伦兹力F、磁感应强度B和粒子速度v三者方向之间的关系，下列说法正确的是()A．F、B、v三者必定均保持垂直B．F必定垂直于B、v，但B不一定垂直于vC．B必定垂直于F、v，但F不一定垂直于vD．v必定垂直于F、B，但F不一定垂直于B2．初速度为v0的电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图5－5－8所示，则()A．电子将向右偏转，速率不变B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变D．电子将向右偏转，速率改变图5－5－8 3．(2012·杭州高二检测)两个粒子，带电荷量相等，在同一匀强磁场中只受磁场力做匀速圆周运动() A．若速度相等，则半径必相等B．若质量相等，则周期必相等C．若质量和速度乘积大小相等，则半径必相等D．若动能相等，则周期必相等4．如图5－5－9所示，带负电的粒子以速度v从粒子源P处射出，若图中匀强磁场范围足够大(方向垂直纸面)，则带电粒子的可能轨迹是()A ．aB ．bC ．cD ．d5．一初速度为零的质子(质量m ＝1.67×10－27kg ，电荷量q ＝1.6×10－19C)，经过电压为 1 880 V 的电场加速后，垂直进入磁感应强度为5.0×10－4T 的匀强磁场中，质子所受的洛伦兹力为多大？1．下列说法正确的是()A ．所有电荷在电场中都要受到电场力的作用B ．所有电荷在磁场中都要受到洛伦兹力的作用C ．一切运动电荷在磁场中都要受到洛伦兹力的作用D ．运动电荷在磁场中，只有当垂直于磁场方向的速度分量不为零时，才受到洛伦兹力的作用2．(2012·连江一中高二检测)速率相同的电子垂直磁场方向进入四个不同的磁场，其轨迹如下图所示，则磁场最强的是()3．如图5－5－10所示，a 和b 带电荷量相同，以相同动能从A 点射入磁场，在匀强磁场中做圆周运动的半径r a ＝2r b ，则可知(重力不计)()A ．两粒子都带正电，质量比m a /m b ＝4B ．两粒子都带负电，质量比m a /m b ＝4C ．两粒子都带正电，质量比m a /m b ＝1/4D ．两粒子都带负电，质量比m a /m b ＝1/44．(2012·烟台高二检测)粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电荷．让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动．已知磁场方向垂直于纸面向里．则下列四个图中，能正确表示两粒子运动轨迹的是()图5－5－9图5－5－105．(2012·莆田六中高二检测)带电油滴以水平速度v 0垂直进入磁场，恰做匀速直线运动，如图5－5－11所示，若油滴质量为m ，磁感应强度为B ，则下述说法正确的是()A ．油滴必带正电荷，电荷量为2mgv 0BB ．油滴必带负电荷，比荷q m ＝g v 0BC ．油滴必带正电荷，电荷量为mg v 0BD ．油滴带什么电荷都可以，只要满足q ＝mg v 0B6．半径为r 的圆形空间内，存在着垂直于纸面向里的匀强磁场，一个带电粒子(不计重力)从A 点以速度v 0垂直于磁场方向射入磁场中，并从B 点射出．∠AOB ＝120°，如图5－5－12所示，则该带电粒子在磁场中运动的时间为()A.3πr 3v 0B.23πr 3v 0C.πr 3v 0D.3πr 3v 07．如图5－5－13所示，有界匀强磁场边界线SP ∥MN ，速度不同的同种带电粒子从S 点沿SP 方向同时射入磁场，其中穿过a 点的粒子速度v 1方向与MN 垂直，穿过b 点的粒子，其速度v 2的方向与MN成60°角．设两粒子从S 到a 、b 所需时间分别为t 1、t 2，则t 1∶t 2为()A ．1∶3B ．4∶3C ．1∶1D ．3∶28．(2012·古田一中高二检测)北半球某处，地磁场水平分量B 1＝0.8×10－4T ，竖直分量B 2＝0.5×10－4T ，海水向北流动，海洋工作者测量海水的流速时，将两极板插入此海水中，保持两极板正对且垂线沿东西方向，两极板相距d ＝20 m ，如图5－5－14所示，与两极板相连的电压表(可看做是理想电压表)示数为U ＝0.2 mV ，则()A ．西侧极板电势高，东侧极板电势低B ．西侧极板电势低，东侧极板电势高C ．海水的流速大小为0.125 m/sD ．海水的流速大小为0.2 m/s图5－5－13图5－5－11图5－5－12图5－5－149．(2011·海南高考)空间存在方向垂直于纸面向里的匀强磁场，图5－5－15中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是() A．入射速度不同的粒子在磁场中的运动时间一定不同B．入射速度相同的粒子在磁场中的运动轨迹一定相同C．在磁场中运动时间相同的粒子，其运动轨迹一定相同D．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大10．(2012·上海上宁区高二检测)“上海光源”发出的光，是接近光速运动的电子在磁场中做曲线运动改变运动方向时产生的电磁辐射．若带正电的粒子以速率v0进入匀强磁场后，在与磁场垂直的平面内做半径为mv0/qB的匀速圆周运动(见图5－5－16)，式中q为粒子的电荷量，m为其质量，B为磁感应强度，则其运动的角速度ω＝________.粒子运行一周所需要的时间称为回旋周期．如果以上情况均保持不变，仅增加粒子进入磁场的速率v0，则回旋周期________(填“增大”、“不变”或“减小”)．11．(2012·宁德高二检测)已知质量为m的带电液滴，以速度v射入互相垂直的匀强电场E和匀强磁场B中，液滴在此空间刚好能在竖直平面内做匀速圆周运动，如图5－5－17所示．重力加速度为g.求：(1)液滴在空间受到几个力的作用；(2)液滴带电荷量及电性；(3)液滴做匀速圆周运动的半径多大．12．如图5－5－18所示，在y＜0的区域内存在匀强磁场，磁场方向垂直于xOy平面并指向纸面外，磁感应强度为 B.一带正电的粒子以速度v0从O点射入磁场，入射方向如图，与x轴正向的夹角为θ.若粒子射出磁场的位置与O点的距离为l，求该粒子的电荷量和质量之比qm.图5－5－18图5－5－15图5－5－16图5－5－17。

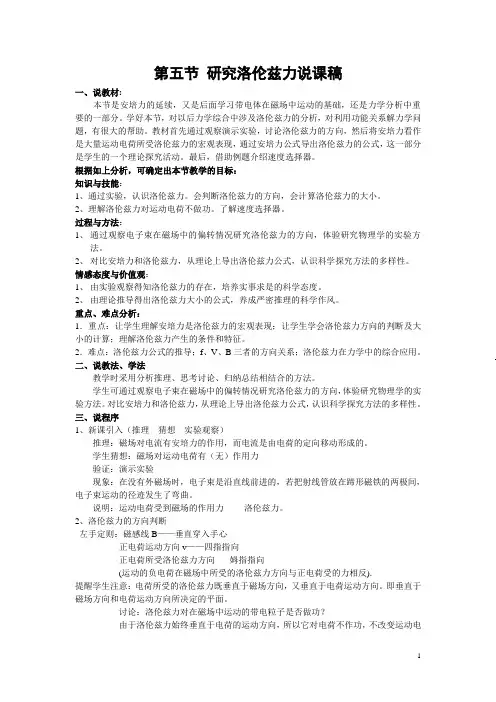

第五节研究洛伦兹力说课稿一、说教材:本节是安培力的延续，又是后面学习带电体在磁场中运动的基础，还是力学分析中重要的一部分。

学好本节，对以后力学综合中涉及洛伦兹力的分析，对利用功能关系解力学问题，有很大的帮助。

教材首先通过观察演示实验，讨论洛伦兹力的方向，然后将安培力看作是大量运动电荷所受洛伦兹力的宏观表现，通过安培力公式导出洛伦兹力的公式，这一部分是学生的一个理论探究活动。

最后，借助例题介绍速度选择器。

根据如上分析，可确定出本节教学的目标：知识与技能：1、通过实验，认识洛伦兹力。

会判断洛伦兹力的方向，会计算洛伦兹力的大小。

2、理解洛伦兹力对运动电荷不做功。

了解速度选择器。

过程与方法：1、通过观察电子束在磁场中的偏转情况研究洛伦兹力的方向，体验研究物理学的实验方法。

2、对比安培力和洛伦兹力，从理论上导出洛伦兹力公式，认识科学探究方法的多样性。

情感态度与价值观：1、由实验观察得知洛伦兹力的存在，培养实事求是的科学态度。

2、由理论推导得出洛伦兹力大小的公式，养成严密推理的科学作风。

重点、难点分析：1．重点：让学生理解安培力是洛伦兹力的宏观表现；让学生学会洛伦兹力方向的判断及大小的计算；理解洛伦兹力产生的条件和特征。

2．难点：洛伦兹力公式的推导；f、V、B三者的方向关系；洛伦兹力在力学中的综合应用。

二、说教法、学法教学时采用分析推理、思考讨论、归纳总结相结合的方法。

学生可通过观察电子束在磁场中的偏转情况研究洛伦兹力的方向，体验研究物理学的实验方法。

对比安培力和洛伦兹力，从理论上导出洛伦兹力公式，认识科学探究方法的多样性。

三、说程序1、新课引入（推理---猜想---实验观察）推理：磁场对电流有安培力的作用，而电流是由电荷的定向移动形成的。

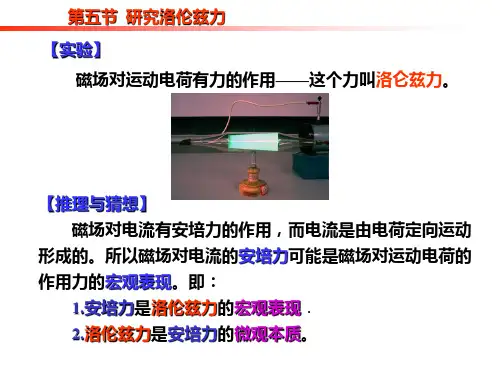

学生猜想：磁场对运动电荷有（无）作用力验证：演示实验现象：在没有外磁场时，电子束是沿直线前进的，若把射线管放在蹄形磁铁的两极间，电子束运动的径迹发生了弯曲。

说明：运动电荷受到磁场的作用力-------洛伦兹力。
