NTVF电梯故障代码TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另一电脑故障（对本身而言）从并列通信异常TCD16 主，副电脑并行通讯出错TCD17 串行通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）TCD88 断电异常。
永大日立电梯NTVF故障码摘要：永大日立电梯NTVF故障码。
TCD12：15BON/OFF故障TCD13：SDC运转异常TCD14：从MICON当机TCD15：SDA当机TCD16：主/从MICON并列通信异常TCD17：SDASDC串列通信异常TCD18：50BC异常或B.STOPTCD19：99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICONDule-PortRAMERRORTCD25：从MICONE2PROMERROTCD26：DSPCHECKSUMERRORTCD27：RETRY多发检出TCD28：P15V电压异常TCD29：主MICONE2PROMERRORTCD30：主MICONNVSRAMERRORTCD31：DSPDUPLE-RAMERRORTCD32：抑制回路(OPCH)异常检出TCD33：BDCC电压异常检出TCD34：不足电压(TRCH)异常检出TCD35：40D40GON故障TCD36：SDC操作模式错误TCD37：逆运转检出TCD38：DSP当机检出TCD39：100RON/OFF故障TCD40：ROTARYENCODER故障TCD41：低速OVERSPEEDTCD42：50BOFF故障TCD43：SDP回路故障TCD50：高速OVERSPEEDTCD51：速度偏差检知(125%)TCD58：DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLESUMERRORTCD62：同期位置异常TCD63：SDSON故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDASRAMERRORTCD70：共用RAMERRORTCD71：主MICN当机检出TCD72：从MICON当机8次检出TCD73：RMPOSIOPEN故障TCD74：救出运转多发TCD75：POWERMOUDLE过热TCD76：微速运转(NoRoNoRo)时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EPPOSI短路故障TCD82：EPPOIS短路故障TCD84：OLSON故障TCD85：CLSON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。
永大日立电梯NTVF故障码摘要：永大日立电梯NTVF故障码。
TCD12：15BON/OFF故障TCD13：SDC运转异常TCD14：从MICON当机TCD15：SDA当机TCD16：主/从MICON并列通信异常TCD17：SDASDC串列通信异常TCD18：50BC异常或B.STOPTCD19：99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICONDule-PortRAMERRORTCD25：从MICONE2PROMERROTCD26：DSPCHECKSUMERRORTCD27：RETRY多发检出TCD28：P15V电压异常TCD29：主MICONE2PROMERRORTCD30：主MICONNVSRAMERRORTCD31：DSPDUPLE-RAMERRORTCD32：抑制回路(OPCH)异常检出TCD33：BDCC电压异常检出TCD34：不足电压(TRCH)异常检出TCD35：40D40GON故障TCD36：SDC操作模式错误TCD37：逆运转检出TCD38：DSP当机检出TCD39：100RON/OFF故障TCD40：ROTARYENCODER故障TCD41：低速OVERSPEEDTCD42：50BOFF故障TCD43：SDP回路故障TCD50：高速OVERSPEEDTCD51：速度偏差检知(125%)TCD58：DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLESUMERRORTCD62：同期位置异常TCD63：SDSON故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDASRAMERRORTCD70：共用RAMERRORTCD71：主MICN当机检出TCD72：从MICON当机8次检出TCD73：RMPOSIOPEN故障TCD74：救出运转多发TCD75：POWERMOUDLE过热TCD76：微速运转(NoRoNoRo)时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EPPOSI短路故障TCD82：EPPOIS短路故障TCD84：OLSON故障TCD85：CLSON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。

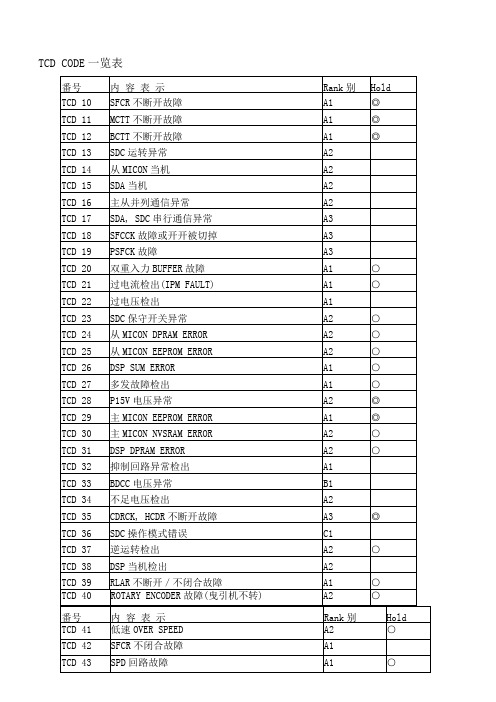

TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。
※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。
主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。
PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。
接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。
永大日立NTVF故障码简单说明TCD12: 15B ON/OFF故障TCD13: SDC运转异常TCD14：从MICON当机TCD15: SDA当机TCD16：主/从MICON并列通信异常TCD17： SDA SDC串列通信异常TCD18: 50BC异常或B.STOPTCD19: 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICON Dule－Port RAM ERRORTCD25：从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28： P15V电压异常TCD29：主MICON E2PROM ERRORTCD30: 主MICON NVSRAM ERRORTCD31: DSP DUPLE-RAM ERRORTCD32: 抑制回路（OPCH)异常检出TCD33： BDCC电压异常检出TCD34：不足电压（TRCH)异常检出TCD35： 40D 40G ON 故障TCD36： SDC操作模式错误TCD37：逆运转检出TCD38： DSP当机检出TCD39： 100R ON/OFF故障TCD40： ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42: 50B OFF故障TCD43： SDP回路故障TCD50：高速OVER SPEEDTCD51: 速度偏差检知（125％）TCD58： DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERROR TCD62: 同期位置异常TCD63：SDS ON 故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72：从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74：救出运转多发TCD75：POWER MOUDLE过热TCD76：微速运转（No Ro No Ro）时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EP POSI短路故障TCD82：EP POIS短路故障TCD84：OLS ON故障TCD85：CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。
TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
U V W控制櫃輸入電子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件Encoder的磁极检出Plus全部为HI，且持续检出以上，则立即停止运转，且不可再起动。
Encoder的磁极检出Plus全部为LO，且持续检出以上，则立即停止运转，且不可再起动。
注3. Rotary Encoder编码顺序不正常，且持续检出以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：1.检查uvw之LED灯号是否正常。
2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。
观看编码器是否波型正常量测讯号检出目的 本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为与DSP A/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。
3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。
永大NTVF电梯故障代码分析TCD11-15一.查阅故障履历的方法操作模式:MODE - 2 - SET用法：1．按INC 钮使故障资料由01 读取直到99 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01 到99 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT)C2 再起动停止(10T CUT)E 不影响运转 E LED三.故障码解析TCD11 10T ON/OFF故障故障等级--A1含义:10 T 输出\输入信号ON/OFF故障时，电梯立即非常停止，提高制卸系统的可靠性。
说明：当执行主MICON下走行指令的整个过程中，从电梯起动（10T吸合）到电梯停止（10T 释放），而MICON会自动检测ZX10TM及ZX10TS的回馈信号，做比较叛别，若在100ms 内未跟据MICON的指令吸合或释放，则异常检出。
检查项目：1、检查10T继电器状态，是否有烧结或卡死现象。
2、输入信号检查（双重输入）主MICON ZX10TM（$CA02H），从MICON ZX10TS（$CD22H)的数据是否与10T继电器的状态同步。
3、输出信号检查电梯停止时，线圈（-）与GND间电压测定：b）10T本身C1-C2间AC 100Vc）输入信号电源RECT FUSE-GND间DC 48Vd）10T本身A2-GND间DC 48Ve）MPU PCB和FIO PCB之BUS线确认：确认FIO之FOS（10T）是否确实连接。
f）FIO PCB更换：2，3项有不良而第4项良好时，表示FIO输出信号不良，请更换FIO PCBg）MPU PCB更换：FIO更新后，仍有异常发生，表示MPU PCB不良，请更换MPU PCBTCD 12 15B ON/OFF故障故障等级：A1含义：15B驱动输出信号Z15B，与X15B接点回馈输入信号，做比较判断，不一致时500ms 后检出异常。
说明：当主MICON下走行指令时（起动或停止），会命令从MICON 驱动15B吸合或释放。
而主MICON会检测ZX15BM及X15BS信号，做比较判断，此时若15B未在500ms内按从MICON命令吸合或释放，则异常检出。
1、15B继电器状态确认，检查10B继电器是否有烧结或卡阻现象。
2、用ANNUNCIATOR观察输入信号：（双重输入）a）ZX15BM（主MICON输入信号），地址：$CA00H（81H/ON，00H/OFF）b）ZX15BS（从MICON输入信号），地址：$CD20H（81H/ON，00H/OFF）c）ZX50B（从MICON输出信号），地址：$CD31H（81H/ON，00H/OFF）3、MPU PCB和FIO PCB之BUS线确认：FIO之FOW（15B）是否确实连接。
4、检查15B 线圈线路：15B继电器CONTROL1-GND间AC 100V15B继电器线圈（C1-C2）间AC 100V（15B ON）15B继电器接点（3-GND）间DC 48V（15B ON）5、以上各项皆正常请更换FIO PCB6、FIO PCB更换后，仍有异常发生，表示MPU PCB不良，请更换MPU PCB。
TCD 13 SDC运转异常故障等级：A2含义：开机后SDC与SDA串行通信无法达成，异常检出电梯再启动不能。
说明：开机后SDA传送CHECK码至SDC，等候SDC回应，若SDC于500ms内无法回应则判定SDC当机。
检查项目：1、SDA通信用LED检查a）TXD灯不亮，请检查传输线路Y2-6、7b）RXD灯不亮，请检查传输线路Y2-8、9c）RXD灯微亮，接收正常。
d）RXD灯明亮，TXD线与RXD线反接。
e）SDC之PCB上的EPROM是否插妥。
2、SDA通信线断线CHECK：通信CABLE有无断线或接触不良。
3、SDC PCB WATCH DOG LED 是否正常动作。
4、SDC PCB电源检查（SDC-PCB之P48B LED与P5 LED是否点灯，点灯正常，熄灯不正常）。
5、以上各项正常，更换SDC PCB。
6、SDE PCB更换后仍无法正常运转，请更换MPU PCB。
TCD 14 从MICON 当机故障等级；A2含义：因噪声干拢等原因，导致从MICON当机，WATCH DOG（SWDT LED）熄灯，故障检出，电梯运转禁止。
说明：当不明原因使从MICON当机时，主MICON侦测后即禁止电梯运行，并于两秒后再次侦到从MICON是否正常动作，若从MICON已恢复正常且从MICON当机次数未八次，则电梯再次正常运转。
检查项目：2、电源ON/OFF时，从MICON SWDT LED的点/灭动作确认。
3、请检查EPROM之插入是否正常。
4、若SWDT LED无法再起动（点亮），则请更换MPU PCB。
TCD 15 SDA当机故障等级；A2含义：噪声干拢等原因，导致SDA当机，此时主MICON将故障检出，电梯运转停止。
说明：当主MICON向SDA要求共同RAM之使用权（BUS），而SDA无法让出使用权时，或SDA未在200ms内，重新改变（REFRESH）共用RAM之资料库时，判定SDA当机，此时主MICON主动RESET SDA，并于两秒后再次检查SDA，若已恢复正常且SDA当机次数累计未达八次，则电梯继续正常运转。
检查项目：1、SDA/80C320在MPU PCB之2H位置（U6-80C320 SDA）2、检查MPU PCB中SDA有关线路及零件是否正确。
4、第1、2、3项正常时，请更换MPU PCB。
TCD16-20TCD 16 主从MICON并列通信异常故障等级：A2含义：由于噪声干扰等原因，导致主从MICON的通信异常，电梯运转禁止，防止制御系统的信赖性低下。
说明：每20ms，主从MICON通信一次，而从MICON与主MICON并列PORT之指令（COMMAND），由DULB-PORT RAM（ID7 7134）再度回传给主MICON，而主MICON 利用DULB PORT RAM（ID7 7134）来判断与本身下达的指令是否正确，如果200ms后发生在主MICON这COMMAND（指令）与从MICON回应之指令（COMMAND）不一致时，判定主/从MICON并列通信异常，电梯走行禁止。
检查项目：1、请检查MPU PCB并列通信及DULB PORT RAM有关线路及零件是否正确。
2、重梯DOWN-LOAD主/从MICON之EEPROM资料。
3、第1、2项正常时，请列换MPU PCB。
TCD 17 SDA SDC串列通信异常故障等级：A2含义：SDA SDC因噪声干扰等不明原因造成串列通信异常，电梯走行禁止，防止信号误码输入，提高制御系统的信赖性。
说明：开机后当SDA与SDC达成通信协定后，于电梯运转状态下SDA与SDC因不明原因，如NOISE等导致通信中断，或通信检查码错误，SDA则再次企图与SDC达成通信，叵SD RETRY九次之后SDC仍无回应，判定SDA/SDC串列通信异常，电梯走行禁止。
检查项目：1、SDC PCB检查a）SDC-PCB之6A位置P5之LED是否点亮（点亮正常）b）SDC-PCB之7A位置P22之LED是否点亮（点亮正常）c）最好用电表确认SDC PCB上之P5V（P5V-LED 5A位置）与P22V（P22V-LED 7A位置）之电压为宜。
a）SDA通信用LED 检查（MPU-PCB之38位置）b）TXD（MPU-PCB之3B位置）灯不亮，请检查MPU PCB之传输线路。
c）RXD（MPU-PCB之3B位置）灯不亮，请检查SDC PCB或CABLE断线。
d）RXD（MPU-PCB之3B位置）灯微亮，接收正常。
e）RXD（MPU-PCB之3B位置）灯明亮，TXD线与RXD线反装。
3、SDA SDC通信线断线检查：a）通信线CABLE有无断线或接触不良。
b）MPU-PCB上之MUO MIC是否插妥。
4、以上各项正常，请更换SDC PCB。
5、SDC更换后仍无法运转，请更换MPU PCBTCD 18 50BC异常或E.STOP 故障等级：A2含义：50BC之硬件回路，因异常而未输入，电梯运转停止，提高制御系统的信赖性。
说明：1、当50BC之硬件回路，因FLS调速机、逃生孔等硬件回路动作而未输入，则检出异常。
2、E.STOP之开关切入时也会记录，但不属于异常。
2#大中小发表于2008-2-21 02:07 只看该作者检查项目：1、FIO PCB上之50BC LED（FIO-PCB之10H位置）是否输入（点亮有输入，点灭无输入）。
2、MPU PCB与FIO PCB这BUS（FOC，MIC）线确认有无接触不良。
3、硬件回路，如FLS，E.STOP，调速机，逃生孔是否动作。
4、以上各项正常，请列换FIO PCB。
5、FIO PCB更换后，仍有异常发生，表示MPU PCB 不良，请更换MPU PCB。
TCD 19 99G异常故障等级:A2含义:99G之硬件回路,因异常而未入力,电梯运转停止,提高制御系统的信赖性.99G无输入,则检出异常.检查项目:1、FIO PCB止之99G LED(FIO-PCB之10H位置)是否有输入.2、MPU PCB与FIO PCB之BUS（FOC，MIC）线确认有无接触不良。
3、硬件回路，如FLS，调速机是否动作。
4、以上各正常，请更换FIO PCB。
5、FIO PCB更换后，仍有异常发生，表示MPU CPU 不良，请更换MPU PCB。
TCD 20 双重输入BUFFER故障故障等级：A1含义：主/从MICON双重输入信号CHECK不一致时，故障检出以提高制御系统的可靠性。
BUFFER利用DULE-PORT RAM（IDT 7134）（MPU PCB之7G位置）回送给主MICON，而主MICON将自己已读取的FIO重要安全BUFFER资料与DULE-PORT RAM中从MICON之FIO重要安全BUFFER资料做比较判别，不一致时，20mS后故障检出电梯起行禁止。
检查项目：1、MPU PCB上之主/从MICON之WATCH DOG （MWDT，SWDT），（MPU-PCB之8A位置）是否正常（点灯正常，熄灯不正常）2、MPU PCB与FIO PCB之BUS（MPU PCB 之MCH CONECT）线确认有无接触不良。
