水利水能计算课程设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】《隔河岩水库水文水利计算》任务书一，任务（一）水文计算1，设计年径流计算（1）资料审查分析（2）设计保证率选择（3）频率计算确定设计丰水年、设计中水年、设计枯水年的年径流量（4）推求各设计代表年的径流过程2，设计洪水过程线及校核洪水过程线的推求（1）审查资料（2）确定设计标准及校核标准（3）频率计算求设计洪峰设计流量（4）求出设计洪水及校核洪水过程线（二）水能计算（1）了解水库兴利运用方式（2）计算保证出力（3）计算多年平均发电量（4）装机容量的选择（最大工作容量、备用容量和重复容量）二，成果要求（1）课程设计报告组成：A、封面；B、任务书；C、目录；D、正文；E、参考文献；（2）课程设计要求：要求条理清楚，书写工整，数据正确，表格整齐、清楚。
计算必须写明计算条件、公式来源、符号的含义、计算方法及计算过程，并附有必要的图纸。
目录第一章参考资料流域概况. 5水文资料................................ .6径流资料 (6)洪水资料……………………………………. .7水能资料............................ . (10)第二章水文计算设计年径流计算……… .13资料审查分析 (13)设计保证率选择 14频率计算确定设计丰、中、枯水年年径流量 15推求各设计代表年的径流过程 17设计洪水过程线及校核洪水过程线的推求 21审查资料 21确定设计标准和校核标准 22频率计算求设计洪峰、设计洪量 24求出设计洪水及校核洪水过程线 26第三章水能计算水库运行方式 44保证出力的计算 45Q调的计算 452 H的计算 50装机容量的计算 51 最大工作容量的确定 51备用容量的确定 62重复容量的确定 6262多年平均发电量的计算 63 设计枯水年年平均发电量的计算 64设计中水年年平均发电量的计算 64设计丰水年年平均发电量的计算 64确定多年平均发电量 64第一章参考资料《隔河岩水库水文水利计算》参考资料流域概况清江是长江出三峡后的第一条大支流，发源于湖北省恩施土家族自治州境内的齐岳山隆冬沟。
自西向东流经利川、恩施、建始、咸丰、宣恩、巴东、鹤峰、五峰、长阳、枝城十县市，于枝城市境内注入长江。
干流长423km，总落差1430km。
清江流域面积17000km2，形状呈南北窄、东西长的狭长形，属羽毛型河系。
流域内气候温和，雨量充沛，平均年雨量约1400mm，平均流量440?／s。
清江流域资源丰富，除水资源外，还有铁矿、森林及珍贵土特产，但工业基础薄弱，交通不便。
开发清江，可获得丰富的电能，还可减轻长江防洪负担，改善鄂西南山区水运交通，对湖北省及鄂西南少数民族地区的发展具有重要意义。
坝址拟定于近南北向河谷下段，河床高程60m左右，两岸山岩对峙，十分陡峭。
岩石主要为下、中寒武系的浅海相碳酸盐，总厚度约1700m。
坝址以下，右岸较平坦、开阔，左岸较陡峭。
现场及附近砂、石料丰富，土料缺乏。
坝址一下15km有公路浆砌石桥一座，连通左、右两岸。
公路由长阳县城通达坝下3km的居民点（沿右岸）。
枢纽主要开发任务是发电、航运和防洪。
水文资料隔岩河历年实测径流资料详见表1表1 .1隔河岩年月平均流量统计表单位：m3/s洪水资料1，实测洪水资料见表2表实测洪水资料2，历史洪水情况据历史洪水调查和文献考证，近300年中，1788年，1883年，1935年，1920年曾发生特大洪水。
1788年因年代久远，无法定量，确认比1969年洪水大，排第一位。
1969年则为次大，1883年第三。
1935年确认为200年来第五大洪水，1920年确认为60年来第三大洪水。
历史洪水洪峰流量如下：年份洪峰流量1788 ------1883 178001935 150001920 13640经预测，1883年，1935年，1920年的最大24h，最大72h洪量及最大168h洪量见表3。
表历史洪水资料表典型洪水过程水能资料水库的兴利运用体现在枢纽的主要任务上：隔河岩枢纽主要任务是发电，在华中电网中主要起调峰调频作用，改善供电质量。
枢纽的第二个任务是防洪，清江流域地处长江中游暴雨中心，历史上洪水灾害频繁，又恰好在长江的荆江段上游约20km，加之清江洪水常与长江洪水遭遇，更加重了荆江河段的洪水威胁，清江洪峰流量最大可达长江洪峰流量的15%.隔阂岩水库留有7~8亿m3的防洪库容，亿1969年清江洪水为例。
可将洪峰流量18600m3/s消减至13000m3/s，大大减轻了对清江下游及长江河段的威胁。
枢纽的第三个任务是航运，清江滩多流急，陡涨陡落，航运十分困难，在其下游的反调节枢纽----高霸州枢纽建成后，水库将淹没先谈，形成长达150km的深水航道，300t级船队可从长江直达库区，将有利于促进鄂西地区的经济社会发展。
1、水库特征水位在确定隔岩河水电站大坝正常蓄水位时，应不影响上游水布垭水利枢纽的发电尾水。
又已知水布垭水电站的高程为200m，且隔河岩水电站的淹没损失较小，可取隔河岩水电站的正常蓄水位为200m。
根据要求，取隔河岩水电站的消落深度为40m，由此确定隔河岩水电站水库的死水位高程为160m。
2、库容曲线见表5表水库库容曲线3、坝址水文流量关系见表6表6 坝址水位流量关系曲线4、湖北省电网资料湖北省水电比重为57%，设计水平年定为2010年。
负荷情况见表7—表9表 2010年湖北电网夏季日负荷图单位：万KW5、经济效益基本资料隔岩河水电站总投资105亿元，其中发电投资占60%防洪投资占,20%，其他投资占20%，上网电价为元/度。
第二章水文计算设计年径流计算资料审查分析水文资料是水文分析计算的依据，它直接影响着工程设计的精度和工程的安全。
因此必须对所用资料慎重审查。
资料审查的内容可以概括为“三性”审查，即可靠性、一致性、代表性。
1）对资料可靠性进行审查主要包括：①去伪存真，重点放在观测及整编质量较差的年份；②主要观察发生特大洪水和政治动乱的年份的可靠性；③水位做标准，流量测验情况，水位—流量关系合理性，历年流量资料整编成果；可用历年Z—Q对照，流域暴雨过程和洪水过程对照等方法。
本材料中，主要是流量的审查，通过上下游站，干支流站的年、月径流对照等，检查其可靠性。
2）对资料代表性进行审查资料代表性审查表主要是确定样本特征接近整体特征程度，主要用上下游站或临近测站与设计站洪水有成因联系的水文资料进行审查或者用参证站短期的实测资料的代表性来评定设计站代表性。
样本与总体的接近程度越高，资料的代表性越好。
可以用统计参数来检验资料的代表性好坏采取以下方法进行：看系列中是指该样本对总体的相似程度，若系列的代表性好，频率分析的成果精度较高，反之较低。
一般从以下几方面考察系列的代表性：①看系列中是否包含丰、中、枯各种年份。
②找一个与设计变量系列有成因联系的更长系列进行类比计算，看一看参证变量长系列的分布参数与设计变量同期的参证变量短系列的分布参数是否接近。
③通过历史旱涝现象的调查和对气候特性的分析来论证年径流系列的代表性。
3）对资料一致性进行审查在同分布的前提下主要包括：流域的下垫面条件，气象因素的是否一致；流域是否建有大坝；利用产汇流原理对其进行还原计算；主要方法是利用本流域不同时段的前后对比或者自然条件相似，治理水平不同的流域之间对比等。
对不一致的系列要进行一致性修正，也就是根据水量平衡法进行还原计算。
经分析经分析，资料来自水文站，观测质量较好，无不合理现象，可靠性较好；流域人类活动很少，下垫面条件比较稳定，通过采用单累计曲线分析其一致性，绘制出该河年平均径流单累计曲线，分析结果知资料一致性较好；资料中有枯水年，丰水年，平水年，代表性较好。
故可以使用。

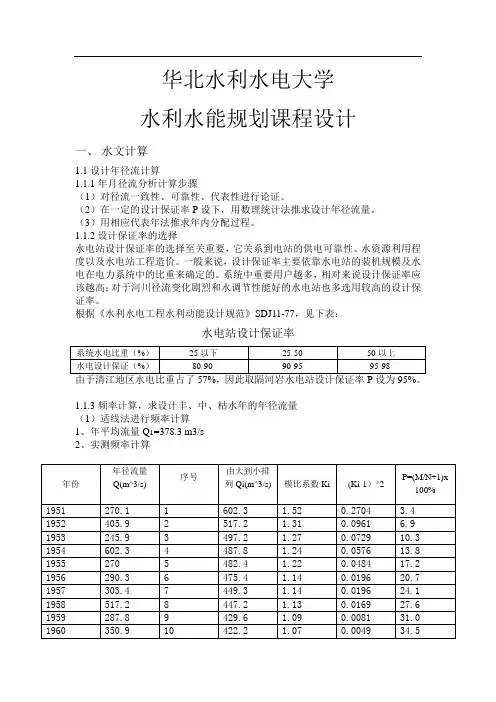

率的选择—98%之间。
选取95%作为设计保证率。
故，设计枯水年的频率为95%，设计中水年的频率为50%，设计丰水年的频率为5%频率计算确定设计丰水年、设计中水年、设计枯水年的年径流量1、对经过审查后的数值进行频率计算，计算表格见表2-2：计算过程说明：首先对均值进行排序（由大到小），并标出各值的序号。
计算出均值系列的平均值，计算模比系数K i值，其中K i=Xi/X￣,是各个值和均值的比值，然后根据模比系数K i值，来计算另外两个统计参数变差系数Cv和偏态系数Cs。
其中用标出的序列号，用无偏估计的方法来计算频率P值，P=m/(n+1)。
为了在海森格纸上绘出与经验频率点距相拟合的PⅢ型曲线，用NORMSINV公式转换为格纸对应的横坐标X值。
2、配线计算实测系列的统计参数和配线统计参数值如下表2-3表2-2，经验频率计算表配线所用到的数据见表2-4由实测系列的各个参数值，来进行配线，计算过程如上表所示，根据统计参数的数值Q-= m3/s，Cv=,Cs= 。
结果如图2-1所示，第一次配线由上步求出的Q（平均），和Cv，Cs值先假设Cv=，Cs=由程序可得出其对应的φp值，由Xp=Q(平均)×（1+Cv*φp）由已知年平均径流过程推得对应Xp,并绘制理论频率曲线；绘制完成后观察理论频率曲线发现其与经验点距相比较平缓上部靠下，下部靠上根据偏差系数Cv值对理论频率曲线的影响Cv增大会使曲线变陡，固第二步假设加大Cv值，假设Cv=，Cs=2Cv=，由以下配线的成果对比可以看出，当Cv=，Cs=时，频率曲线和经验点距拟合较好。
即采用第二次配线结果。
3、根据配线情况确定设计丰水年、设计中水年、设计枯水年的径流量。
第二次配线成果查出：设计丰水年P=5%时，Q= m3/s;设计平水年P=50%时，Q=s；设计枯水年P=95%时，Q=s。
推求各设计代表年的径流过程。
1、代表年的选取原则（1）选取的代表年径流量应接近于设计年径流量，即水量接近原则。
（2）选取工程较不利的代表年径流过程线，即分配不利原则。
丰水年初步选定54-55年和58-59年；中水年初步选定56-57年和74-75年；枯水年初步选定53-54年和66-67年；2. 在以上原则基础上在两个初选代表年份用峰值、流量对比图精确判断如下：（1）设计代表丰水年的选取K丰=Q设/Q代Q设：设计丰水年的的年径流量Q代：选取的代表年的年径流量设计丰水年的径流过程线为两个初选代表年份的径流年内分配图如下所图2-2年内径流分配图根据代表年的选取原则，选定54-55年为设计代表丰水年。
（2）设计代表中水年的选取K中=Q设/Q代Q设：设计中水年的的年径流量Q代：选取的代表年的年径流量设计中水年的径流过程线为：两个初选代表年份的径流年内分配图如下所图2-3 年内径流分配图根据代表年的选取原则，选定56-57年为设计代表中水年。
