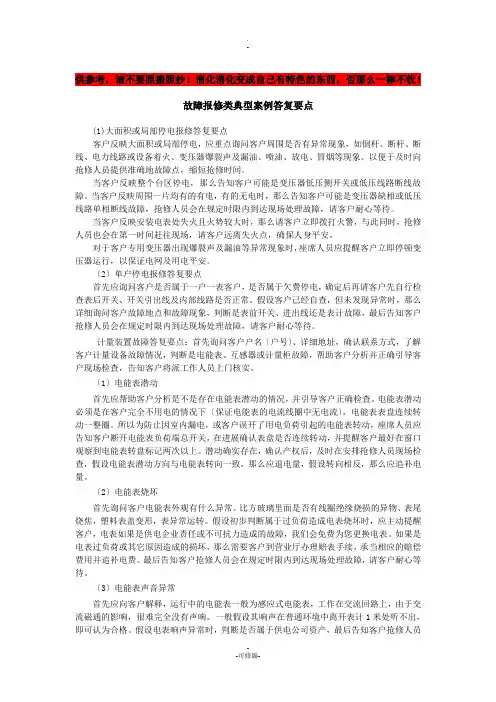

供参考，请不要照搬照抄！消化消化变成自己有特色的东西，否那么一律不收！故障报修类典型案例答复要点(1)大面积或局部停电报修答复要点客户反映大面积或局部停电，应重点询问客户周围是否有异常现象，如倒杆、断杆、断线、电力线路或设备着火、变压器爆裂声及漏油、喷油、放电、冒烟等现象。
以便于及时向抢修人员提供准确地故障点，缩短抢修时间。
当客户反映整个台区停电，那么告知客户可能是变压器低压侧开关或低压线路断线故障。
当客户反映周围一片均有的有电，有的无电时，那么告知客户可能是变压器缺相或低压线路单相断线故障，抢修人员会在规定时限内到达现场处理故障，请客户耐心等待。
当客户反映安装电表处失火且火势较大时，那么请客户立即拨打火警，与此同时，抢修人员也会在第一时间赶往现场，请客户远离失火点，确保人身平安。
对于客户专用变压器出现爆裂声及漏油等异常现象时，座席人员应提醒客户立即停顿变压器运行，以保证电网及用电平安。
〔2〕单户停电报修答复要点首先应询问客户是否属于一户一表客户，是否属于欠费停电，确定后再请客户先自行检查表后开关、开关引出线及内部线路是否正常。
假设客户己经自查，但未发现异常时，那么详细询问客户故障地点和故障现象，判断是表前开关、进出线还是表计故障，最后告知客户抢修人员会在规定时限内到达现场处理故障，请客户耐心等待。
计量装置故障答复要点：首先询问客户户名〔户号〕、详细地址，确认联系方式，了解客户计量设备故障情况，判断是电能表、互感器或计量柜故障，帮助客户分析并正确引导客户现场检查，告知客户将派工作人员上门核实。
〔1〕电能表潜动首先应帮助客户分析是不是存在电能表潜动的情况，并引导客户正确检查。
电能表潜动必须是在客户完全不用电的情况下〔保证电能表的电流线圈中无电流〕，电能表表盘连续转动一整圈。
所以为防止因室内漏电，或客户误开了用电负荷引起的电能表转动，座席人员应告知客户断开电能表负荷端总开关，在进展确认表盘是否连续转动，并提醒客户最好在窗口观察到电能表转盘标记两次以上。

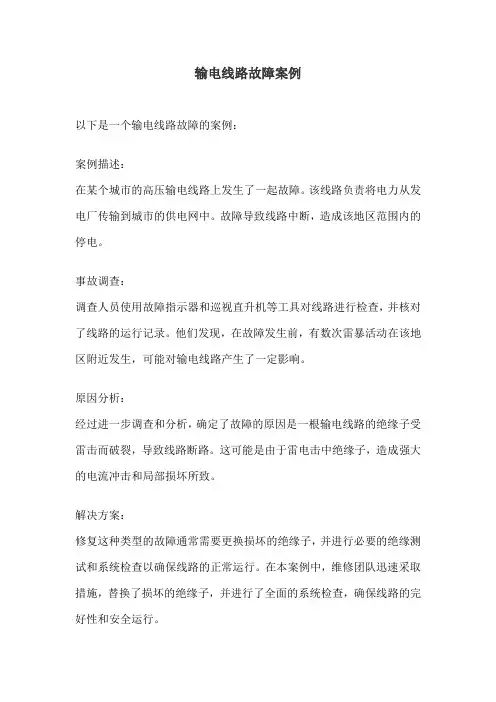

输电线路故障案例
以下是一个输电线路故障的案例：
案例描述：
在某个城市的高压输电线路上发生了一起故障。
该线路负责将电力从发电厂传输到城市的供电网中。
故障导致线路中断，造成该地区范围内的停电。
事故调查：
调查人员使用故障指示器和巡视直升机等工具对线路进行检查，并核对了线路的运行记录。
他们发现，在故障发生前，有数次雷暴活动在该地区附近发生，可能对输电线路产生了一定影响。
原因分析：
经过进一步调查和分析，确定了故障的原因是一根输电线路的绝缘子受雷击而破裂，导致线路断路。
这可能是由于雷电击中绝缘子，造成强大的电流冲击和局部损坏所致。
解决方案：
修复这种类型的故障通常需要更换损坏的绝缘子，并进行必要的绝缘测试和系统检查以确保线路的正常运行。
在本案例中，维修团队迅速采取措施，替换了损坏的绝缘子，并进行了全面的系统检查，确保线路的完好性和安全运行。
总结：
输电线路故障可能由多种原因引起，包括天气因素、设备老化、外部破坏等。
在这个案例中，雷击是导致线路绝缘子损坏的主要因素。
及时的故障检测和维修对于恢复电力供应和确保系统的可靠性非常重要。
定期的巡视和维护工作可以帮助减少故障的发生，并提高输电线路的安全性和可靠性。

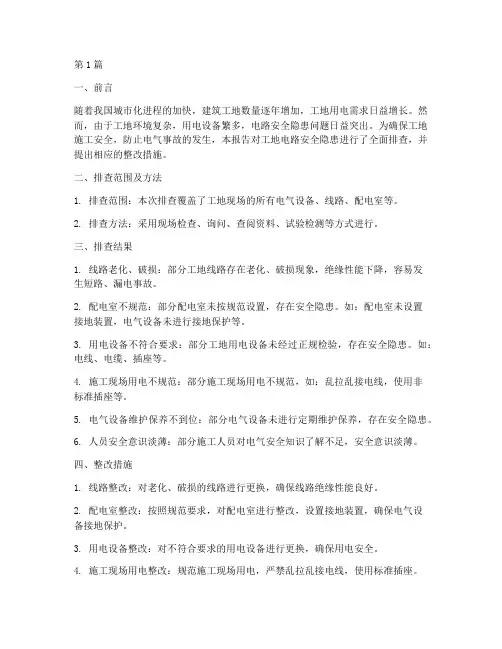

第1篇一、前言随着我国城市化进程的加快，建筑工地数量逐年增加，工地用电需求日益增长。
然而，由于工地环境复杂，用电设备繁多，电路安全隐患问题日益突出。
为确保工地施工安全，防止电气事故的发生，本报告对工地电路安全隐患进行了全面排查，并提出相应的整改措施。
二、排查范围及方法1. 排查范围：本次排查覆盖了工地现场的所有电气设备、线路、配电室等。
2. 排查方法：采用现场检查、询问、查阅资料、试验检测等方式进行。
三、排查结果1. 线路老化、破损：部分工地线路存在老化、破损现象，绝缘性能下降，容易发生短路、漏电事故。
2. 配电室不规范：部分配电室未按规范设置，存在安全隐患。
如：配电室未设置接地装置，电气设备未进行接地保护等。
3. 用电设备不符合要求：部分工地用电设备未经过正规检验，存在安全隐患。
如：电线、电缆、插座等。
4. 施工现场用电不规范：部分施工现场用电不规范，如：乱拉乱接电线，使用非标准插座等。
5. 电气设备维护保养不到位：部分电气设备未进行定期维护保养，存在安全隐患。
6. 人员安全意识淡薄：部分施工人员对电气安全知识了解不足，安全意识淡薄。
四、整改措施1. 线路整改：对老化、破损的线路进行更换，确保线路绝缘性能良好。
2. 配电室整改：按照规范要求，对配电室进行整改，设置接地装置，确保电气设备接地保护。
3. 用电设备整改：对不符合要求的用电设备进行更换，确保用电安全。
4. 施工现场用电整改：规范施工现场用电，严禁乱拉乱接电线，使用标准插座。
5. 电气设备维护保养：定期对电气设备进行维护保养，确保设备正常运行。
6. 加强人员安全培训：加强对施工人员的安全培训，提高安全意识。
五、结论通过本次工地电路安全隐患排查，发现并整改了多项安全隐患，有效降低了电气事故发生的风险。
但同时也应看到，工地电路安全隐患排查工作任重道远，需要我们持续关注，不断加强安全管理工作。
具体整改措施如下：1. 线路整改：（1）对老化、破损的线路进行更换，选用符合国家标准、绝缘性能良好的电线、电缆。
浅析10kV配电线路常见故障案例摘要】10kV配电线路就像是城市的毛细血管，牵动着人民的生活、生产和国民经济发展，随着我国城镇化进程加快，对供电可靠性的要求日益提高，安全、可靠、优质的电力成为了时代的新要求。
本文在10kV 配网线路典型案例事故及处理措施的基础上，探究了10kV配电线路故障的防范措施。
关键字：10kV配电线路；典型案例；处理措施；防范措施1..10kV配电线路典型案例事故及处理措施1.1 外力破坏事故案例及其处理措施某区域10kV配网发出母线单相接地故障信号，接着该母线所在线路A开关作跳闸保护动作，重合不成功，故障信号消失，强送成功后再次发出母线单相接地信号，巡检人员立即拉开并查明原因为邻近施工工地隔离班被大风吹落掉落在A线路将其砸断而引起跳闸事故。
根据事故原因分析该事故案类型为外力破坏事故案例，针对由外力破坏导致的事故类型主要采取以下处理措施：第一，加强线路危险源点的预防控制，对线路邻近建筑、施工单位进行综合考察，然后同施工单位签订相应的施工安全协议，并加强监督管理，提高施工单位的安全施工意识。
第二，综合周边建筑物、交通路线、交通流量等综合因素评估线路杆塔受行驶车辆碰撞等外力破坏风险，对于受行驶车辆碰撞频率较高的线路杆塔应尽量采取迁移处理，重新规划杆塔位置，若是不能及时迁移则应加强安全警示措施。
1.2 雷击事故案例及其处理措施7月14 日21：05某10kV配网区域B线路段发生双回线雷击故障，变电站线路开关作过流保护跳闸动作，造成大面积停电，经过抢修，21：55 恢复送电。
经查明，事故原因是该线路段遭受雷击后发生单相接地故障，线路雷击后保护舞动跳闸而大面积停电。
对于雷击事故类型主要采取以下处理措施：第一，加强巡检，全面检查配网线路防雷装置，对缺陷部分及时给予处理，及时更换存在缺陷的绝缘子设备，最好使用瓷横担或者支柱式绝缘子，提高绝缘子的耐雷水平；第二，淘汰传统的并沟线夹连接器，选择安普线夹连接器，提高连接器性能；第三，在较空旷、防雷能力较薄弱等架空线路区域安装氧化锌避雷器，做好防雷措施；第四，定期检查并总结配网的防雷效果，定期对避雷接地阻值等进行检测，保证避雷装置达到防雷标准。
35kv太马线路跳闸事故调查报告事件概况：
在XX年XX月XX日，我司35kv太马线路发生了一起跳闸事故。
事故发生时，线路突然跳闸，导致供电中断，影响了周边区域的正
常用电。
为了排除故障，我们立即展开了调查和处理工作。
调查过程：
1. 我们首先对事故现场进行了全面的勘察和检查。
通过现场勘查，发现跳闸的具体位置和原因。
2. 我们对线路设备进行了全面的检测和测试，排除了设备故障
的可能性。
3. 我们对供电系统进行了全面的检查，确认了供电系统的正常
运行状态。
4. 我们对线路运行记录进行了分析，发现在事故发生前存在一
些异常情况，如电流波动较大等。
调查结果：
经过调查，我们初步确定了35kv太马线路跳闸的原因是由于线路上出现了电流波动较大的情况，导致保护装置误动作，从而引发了跳闸事故。
处理措施：
1. 我们立即对线路进行了维修和调整，确保线路设备的正常运行。
2. 我们对保护装置进行了调整和优化，提高了其对电流波动的适应能力，减少了误动作的可能性。
3. 我们加强了对线路运行记录的监测和分析，及时发现并处理异常情况，防止类似事故再次发生。
结论：
通过此次事故的调查和处理，我们对35kv太马线路的安全运行有了更深入的了解，也对线路设备和保护装置进行了全面的检测和
调整，提高了线路的安全性和可靠性，确保了供电系统的正常运行。
同时，我们也将加强对线路设备的定期检测和维护，以防止类似事
故再次发生。
配电线路故障查找分析一、引言配电线路故障的查找分析是电气工程中的一项重要任务。
及时准确地找出线路故障点，对于恢复断电工作和保证供电质量至关重要。
本文将介绍配电线路故障查找分析的一般步骤和常用方法，以供参考。
二、线路故障的一般步骤1. 排查线路故障前，首先要检查是否有相关的告警或报警信息，例如断路器跳闸、电流过载等。
这些信息能够提供线索，帮助确定故障范围和方向。
2. 对线路进行初步检查，包括观察线路的电流、电压情况，检查线路是否存在异常现象，例如发热、漏电等。
还需检查线路上的设备是否有损坏或异常状态。
3. 若初步检查无法确定故障点，可以借助专业仪器和工具进行进一步的测试。
例如使用钳形电流表来检测电流值、使用测缝仪来探测漏电现象等。
4. 若仍无法确定故障点，可以进行分段法排查。
将线路分成若干段，在每段末端进行局部短路测试。
通过逐一排查每段的故障情况，最终确定故障点所在的段。
5. 确定故障点所在的段后，可以采用半分法继续排查。
将故障段再次分成两半，逐渐缩小故障范围，直到确定具体的故障点位置。
6. 找到故障点后，修复故障线路并进行测试，确保线路再次正常运行。
三、常用的线路故障查找方法2. 逆向法：从电流过大或变压器输出端电压异常的地方开始排查，逐步回溯，找出导致异常的具体故障点。
这种方法适用于故障范围不清楚，但故障点可能在负载侧较远处的情况。
3. 根因分析法：根据故障现象和相关信息，结合经验和专业知识，通过推理和分析确定线路故障的根本原因。
这种方法适用于复杂的故障情况，能够找出潜在的故障因素。
4. 热红外检测法：利用红外热像仪检测线路上的热点，通过检测热点的大小和位置，可快速定位故障点。
这种方法适用于发热故障的排查。
四、总结配电线路故障查找分析是一项技术活，需要对电气知识和仪器设备有较深的了解。
在实际的工作中，根据故障现象和情况的不同，可以采用不同的排查方法。
但不论采用何种方法，都需要细致耐心地进行，确保线路故障得到准确查找和处理，以保证供电质量和安全。
配电线路故障排除案例10kV线路事故跳闸，是配电线路中最常见的一种事故。
其原因很多：雷击、人为及设备本身问题都可能出现跳闸事故。
跳闸后，该线路全线停电。
给供电企业和受电企业都将带来不同程度的经济损失。
故应迅速组织人员查清事故原因，隔离事故点，缩小事故范围，尽快恢复送电。
抢修线路事故的查找要点：(1）查找前应和调度联系，了解该线路继电保护动作情况，对判断事故恢复范围有很大帮助。
(2）必须进行全线路检查，不留死角。
(3）查找时应多看、多问，特别是要向沿线群众询问，有许多跳闸事故发生时群众看到了，但痕迹不明显，如自己查找不易发现。
(4）要时刻保持通信联系，及时收集群众报修信息及各供电营业厅反馈的信息，这样能帮助快速查到事故。
（一）线路断线事故排除案例1. 绑线松动、导线磨损造成断线事故某村通往水泵房的低压线路是16mm2铝线，突然发生一相断线，使正在排灌的水泵停止运行。
事故后，经电工检查，发现是通往泵房的4#杆（直线）瓷横担上的导线绑扎不牢，由于绑线松，使导线和瓷担发生摩擦，久而久之，发生破股断线。
低压导线固定在绝缘子上，要求用绑线进行绑扎，并且绑扎方法要按规定执行。
固定处的绝缘强度和机械强度不受损伤，固定程度必须符合要求，长期运行后不松脱。
这次事故的主要原因是绑线不符合要求，不是按标准规定绑扎的。
横担绑线处松，所以导线与瓷担间发生摩擦，使导线磨断四股后发生断线。
改进措施(1）严格施工要求，在线路架设时，必须对导线按规定进行绑扎，要求在导线弧垂调整好后，要用直线杆式绝缘子的固定绑扎法，把导线牢固地绑在绝缘子上（瓷横担两端的槽内），绑扎时应先在导线绑扎处缠150mm的长铝带，以防因摩擦或在绑扎时损坏导线。
(2）认真做好验收工作，新架设线路在运行前要进行登杆检查。
(3）农村电工应加强对低压线路的巡视检查，尤其是在风雨天要进行特殊巡视，发现缺陷，要及时消除。
2. 导线折弯造成断线事故晚上突然有的灯灭，有的红，有的亮，村电工立即到配电室检查配电设备，隔离开关一相熔丝熔断，判断为线路接地短路故障，随即进行线路巡视。
关于10KV配电线路缺相分析处理本文主要分析在10KV配电线路缺相时，怎么分析找出缺相原因，并在最短时间内恢复供电，避免因缺相造成的设备损坏，减少经济损失，希望能为同行提供参考。
标签：10KV配电线路、缺相原因分析一、现状调查：长庆油田分公司水电厂庆北水电大队环北35KV变电所共有10KV出现10条，所带负荷4638KW，主要为长庆油田第二采油厂樊家川采油作业区、温台采油作业区提供生产和生活供电，主要有转油站4座、增压点11处、注水站1座、变压器291台、油井523口。
二、原因分析：2017年8月3日环北外线班值班长接调度令，环北变电所10KV1#线岭13增以后线路所带设备缺相，电机无法正常启动，经检查确认，高压侧缺相，需前往巡视处理，接令后，班组组织人员对线路进行巡视，从HB1-132巡视至HB1-98杆未发现故障点，拉开HB1-105杆短路器后又合上，线路运行正常，缺相故障消失，整个过程持续2小时45分钟，此次故障造成3台电机烧毁，1台电脑烧坏，岭三转部分数据丢失，造成经济损失近2万元，后期检修HB1-105杆SF6断路器发现B相触头不同期，不能合到位。
如图1所示2018年12月，木249井变压器缺相，环北外线班值班长接调度令后组织员工前往处理，经测量高压侧B相确无电压，巡视线路后发现HB1-126杆隔离开关B相在开位，合上刀闸后，测量三相导线确有电压，变压器及低压设备运行正常，后期对隔离开关检查发现，動触头过松，在重力和风摆作用下，刀闸脱落，造成缺相，此次故障造成输油管线冻堵，经济损失5.6万元。
三、总结分析：缺相在10KV配电线路中相对少见，所以分析总结出的运行经验较少，而缺相的危害是不容忽视的，它会使设备温度快速升高，导致设备烧毁，影响生产运行的同时，会带来不可估量的经济损失，经过笔者的实践与分析，总结出了以下方法，能够帮助同行业在最短时间内找出故障点，减少损失，以下方法仅供参考。
前提应该确定缺相故障范围，确定配电线路中运行正常设备与缺相设备最近的杆位，中间杆段为缺相故障杆段，如图1所示，例如：岭13增变压器缺相，经确认后电源侧最后一台正常运行设备为木98井变压器，确定出HB1-104杆至HB1-1HB1-132杆为缺相故障杆段。
如何快速查找消除10千伏线路接地故障摘要：实际运行中发现，10kV配电线路经常发生单相接地故障，尤其在雷雨天气时，由于接地电流小，查找和处理起来非常困难。
而假如故障线路长时间接地运行，可能烧毁变电站TV一次侧保险丝，导致整条10KV馈路停电。
更严重的是在接地运行时，存在很多的不确定因素，很可能导致故障升级，甚至引发人身事故。
如何快速的研判接地故障点仍然是当前配网面临的重点和难题。
关键词：配电线路；接地故障；接地电流1、10kV配电线路接地故障发生的原因10kV配电线路接地故障可能是由多方面原因导致的，在进行故障排查前，首先要对其故障原因进行了解。
从以往的配电线路维护检修工作经验来看，引起10kV配电线路接地故障的原因主要包括：（1）自然环境因素，主要是指天气因素，比如出现大风、雷雨天气时，容易发生单相接地故障，因倒杆等问题而出现断线接地。
雷雨天气也可能导致变压器绕组绝缘体被击穿，或导线分支熔断器绝缘体被击穿，进而引发单相接地故障。
（2）外力作用破坏，主要是指人为破坏问题。
许多配电线路都是沿道路进行布设的，在道路施工过程中，容易导致地下电缆或电杆受到破坏，进而引发接地故障。
随着城市化进程的不断加快，市政施工项目越来越越多，因外力作用破坏引起的电路接地故障几率也有所上升。
此外，也存在人为恶意破坏、偷盗电缆设备等现象，都会引发接地故障问题。
（3）设备自身故障问题，由设备原因引起的线路接地故障占较大比例，主要表现为设备绝缘子击穿故障。
随着配电线路及设备使用时间的推移，设备和线路会出现老化现象，机械强度明显下降，进而容易出现设备故障问题。
比如配电变高压引下线发生断线故障等。
在配电线路故障检修过程中，设备故障也是重点排查的问题。
（4）设计缺陷问题，在10kV配电线路的设计过程中，可能由于未充分考虑实际电力负荷的分配情况，导致电源点与用电负荷分布不均衡。
在投入使用后，线路长时间保持过载运行状态，会引发线路过热、烧断等问题，进而引发接地故障。
10kV配电线路故障查找及处理方法摘要：10kV配电网是电力系统的重要组成部分，配电线路一旦发生故障，将严重影响人们的生活质量和工农业生产的稳定。
常见的10kV线路故障可分为断线、短路（相间短路、接地相间短路）、接地三种。
本文就这三种类型线路故障分别进行分析，介绍如何查找故障以及对故障进行处理。
关键词：10kV配电线路；故障原因；查找方法；故障处理1.前言濠江区配电线路的特点是分布广，地形复杂，多山区，多村落，架空线路与电缆线路混合分布，配电设备质量参差不齐，供用电情况复杂，线路延伸距离远，交通不便利。
如果线路发生故障，运维人员难以快速对故障点进行定位，恢复送电的时间较长。
本文结合濠江区具体停电事件，探讨线路故障的排除及处理方法。
2.线路故障主要类型笔者通过对所在汕头濠江区2011年至2017年10kV中压故障进行统计，并对停电事件进行分类。
其中重合闸成功的有145宗，为瞬时性故障，如鸟害、大风、漂浮物碰触等引起的。
剔除重合闸成功事件后，其余的为自动重合闸后复跳，或跳闸后试送不成功累计217宗，即为永久性故障。
对这些停电事件进行细分，10kV线路故障可以概括为短路、断路和接地这三个类型。
其中单相接地故障就占了139宗，在濠江区线路故障中最为常见，对配电网的影响也最为严重。
3.线路故障的原因分析3.1短路故障原因分析10kV配电线路发生短路的原因主要有雷电击穿、外力对线路的破化、恶劣天气引起的碰线和倒断杆、掉落导线的杂物引起短路、违章车辆引起的倾斜和倒塌、用户设备故障（如变压器损坏）对线路的影响等。
短路故障主要表现为变电站出线开关速断保护或过流保护动作，开关跳闸。
3.2接地故障原因分析导致线路接地故障的主要原因有绕组单相绝缘击穿或接地、配电变压器上避雷器或熔断器绝缘降低造成击穿、绝缘子闪络、恶劣天气引起瓷瓶掉窜和倒断杆、外力破坏、树竹放电等。
接地故障主要表现为变电站反映的母线电压接地相严重偏低，甚至为零，其它两相电压偏高，接近线电压。
NAVIGATION航海54Marine Technology航海技术0 引 言某轮采用镇江船舶电器有限公司所造主配电板，其组成为直立屏蔽组合式框架结构，由20个单元屏组成。
前部布置有开关，熔断器和指示仪表等器件，如图1所示。
配电板的防护等级为IP23，前后均可以维修，前部为开启式面板，后部为可拆卸封板。
根据各单元屏的不同用途，分别被定义和配置为如发电机屏、负载屏、组合起动器屏等。
各单元屏之间以钢板隔开，避免某单元屏因故障起火后影响到其它单元屏；同样，组合起动屏各单元之间也进行空间隔离。
下面结合多年工作经验，对该类型设备两起典型故障案例进行分析处置，希望能给同行起到借鉴作用。
图1 主配电板供电流程图1 故障案例一1.1 故障现象某日，远洋航行期间，电站值班人员发现主配电板AC400V 绝缘低报警，且持续时间较长，并且实测绝缘值很低，基本为零。
1.2 故障分析电工分组负责人迅速组织专业人员进行故障分析，对故障点进行排查定位，具体排查方法如下：当故障报警时，迅速对可以停用的设备进行断电排查，用排除法逐一排除可能引起故障的设备，当分断冷藏配电屏主开关时，报警复位，于是初步定位为绝缘低故障出现在冰库系统内。
1.3 故障处置（1）利用绝缘表，对冷藏配电屏进行绝缘排查，发现二号制氮仪绝缘低，故障点进一步缩小；（2）拆下设备控制箱内电源进线，对设备本体进行绝缘测量正常，逐确定不是设备本身引起故障；（3）对冷藏配电屏上的二号制氮仪供电开关至控制箱的电源线路进行测量，发现绝缘为0，检查电源线路发现电源线由于潮湿腐蚀，造成电缆老化出现破损接地现象，造成故障；（4）在对电缆进行绝缘处理后绝缘值正常，其故障排除，如图2所示。
图2 冷藏配电屏接线图田 森 冯海宁 陈升武(中国卫星海上测控部，江苏江阴 214400）摘 要：本文对镇江船舶电器有限公司所造主配电板在使用过程中出现的AC400V 绝缘低报警和主配电板内电源线短路等2例主配电板典型故障进行介绍，结合故障现象作出了故障分析和故障处置，并举一反三，针对性地提出了解决此类故障的排查方法和日常维护保养措施注意事项。
配电线路故障排除案例10kV线路事故跳闸,就是配电线路中最常见的一种事故。
其原因很多:雷击、人为及设备本身问题都可能出现跳闸事故。
跳闸后,该线路全线停电。
给供电企业与受电企业都将带来不同程度的经济损失。
故应迅速组织人员查清事故原因,隔离事故点,缩小事故范围,尽快恢复送电。
抢修线路事故的查找要点:(1)查找前应与调度联系,了解该线路继电保护动作情况,对判断事故恢复范围有很大帮助。
(2)必须进行全线路检查,不留死角。
(3)查找时应多瞧、多问,特别就是要向沿线群众询问,有许多跳闸事故发生时群众瞧到了,但痕迹不明显,如自己查找不易发现。
(4)要时刻保持通信联系,及时收集群众报修信息及各供电营业厅反馈的信息,这样能帮助快速查到事故。
(一)线路断线事故排除案例1、绑线松动、导线磨损造成断线事故某村通往水泵房的低压线路就是16mm2铝线,突然发生一相断线,使正在排灌的水泵停止运行。
事故后,经电工检查,发现就是通往泵房的4#杆(直线)瓷横担上的导线绑扎不牢,由于绑线松,使导线与瓷担发生摩擦,久而久之,发生破股断线。
低压导线固定在绝缘子上,要求用绑线进行绑扎,并且绑扎方法要按规定执行。
固定处的绝缘强度与机械强度不受损伤,固定程度必须符合要求,长期运行后不松脱。
这次事故的主要原因就是绑线不符合要求,不就是按标准规定绑扎的。
横担绑线处松,所以导线与瓷担间发生摩擦,使导线磨断四股后发生断线。
改进措施(1)严格施工要求,在线路架设时,必须对导线按规定进行绑扎,要求在导线弧垂调整好后,要用直线杆式绝缘子的固定绑扎法,把导线牢固地绑在绝缘子上(瓷横担两端的槽内),绑扎时应先在导线绑扎处缠150mm的长铝带,以防因摩擦或在绑扎时损坏导线。
(2)认真做好验收工作,新架设线路在运行前要进行登杆检查。
(3)农村电工应加强对低压线路的巡视检查,尤其就是在风雨天要进行特殊巡视,发现缺陷,要及时消除。
2、导线折弯造成断线事故晚上突然有的灯灭,有的红,有的亮,村电工立即到配电室检查配电设备,隔离开关一相熔丝熔断,判断为线路接地短路故障,随即进行线路巡视。
发现低压线路4 # ~ 5# 杆之间三相四线制的一相裸铝线断线,电源侧一头掉在路边地上,立即进行了处理。
经过对断线故障点进行检查,发现导线架设时留有死弯损伤,在验收送电时未发现,由于死弯处损伤,使导线强度降低,导线截面积减小,正逢冬季三九天气,导线拉力大,导线的允许载流量与机械强度均受到较大影响而导致断线。
施工质量差,要求不严,就是造成断线的主要原因。
平时对低压线路巡视检查不够,未及时发现缺陷也就是原因之一。
改进措施(1)在农村低压架空线路的新建与整改中,必须严格执行《低压电力线路技术规程》,加强施工质量管理。
(2)施工中发现导线有死弯时,为不留隐患,应剪断重接或修补。
具体做法就是:导线在同一截面上损伤面积在5%~10％时,可将损伤处用绑线缠绕20匝后扎死,予以补强;损伤面积占导线截面的10% ~20％时,为防止导线过热与断线,应加一根同规格的导线作副线绑扎补强;损伤面积占导线截面的20％以上时,导线的机械强度受到破坏,应剪断重接。
(3)应加强对线路的巡视检查,凡就是在风雨过后,要认真仔细巡视,发现缺陷,及时消除。
重大节日前也要对线路进行特巡。
3、乱接照明造成事故某村内动力、照明线路与路灯线路同杆分上下两层架设。
一日因风雨大,路灯中性线断线。
风雨停后电工到现场查瞧时,发现路灯仍在亮着,但距配电室较远的几个路灯发光暗。
又在距电源不远处发现,电源侧的线路断头搭在地上,另一端头悬吊空中。
于就是电工马上到配电室把路灯的隔离开关拉开。
但仍发现距配电室不远的一个灯的灯丝发红,其余的路灯全熄灭。
因天黑道路泥泞未细查其原因。
第二天派人修复,在断线处用试电笔测试吊在空中的导线端有电。
又到配电室查其路灯线路的隔离开关确实在拉开的位置。
经沿线路查瞧,发现有两户的照明灯跨接在路灯线路的中性线与上层相线之间,立即断开两处引线,路灯线路才无电。
当路灯线的中性线断开后,一端接地,另一端在空中悬吊,路灯线路的开关在合的位置,这时有两条通路并联。
其一,电流由相线出发,经路灯回变压器,此回路承受线间电压,即380V,假设路灯都就是一样大小的灯泡,那么有的灯泡承受线电压,故光线暗得多。
那么开关拉开后为什么线路仍有电,这就是因为把隔离开关拉开后,虽然灯全灭了,但断线处导线的一端仍接地,而用户照明灯的开关又在合的位置,此时电流由杆上层动力线路经相线、照明灯、路灯回到相线、路灯、中性线,接地点经大地回变压器的中性点,此串联回路承受的就是相电压220V(略去接地电阻及变压器中性点接地电阻的部分压降)。
按串联电路分压原则,设所有灯泡的大小都一样,那么故障线路路灯的电压为120V,故灯丝发红而不亮。
改进措施(l)加强安全用电宣传,定期检查,严格安装手续,严防不通过管电部门在其供电的线路上随意接通设备,更不允许把用电设备跨接在两条不同用途的线路上。
(2)照明线路的相线、中性线必须用相同的导线,并有足够的机械强度。
(3)工作前一定要验电,异常现象要细查究根,工作要完全彻底,如发现导线落地应采取安全措施,不应拨到一边不管,否则有人触及会造成电击事故。
4、进户线中性线断线引起的事故村民家中安装有两盏白炽灯,1盏100W接于Ll相与中性线。
另一盏40W接于L2相与中性线(图1)。
傍晚刮风下雨。
安装在里屋的40W 灯泡突然烧毁。
该村民将家中的备用40W 灯泡安上,拉开关盒,又被烧毁,即去找电工进行处理。
图1 进户线中性线断线故障经村电工进行检查,发现就是通往该村民家的进户线中性线被大风刮断,其接线方式如图2-1所示。
当中性线在“E”处断线后,使100W与40W的两盏灯串接于Ll、L2两相的相线上(升高到380V),造成40W的灯泡特亮,过电压而烧毁。
100W的灯泡则电压不足不亮。
烧毁原因即加于40W灯泡电压超过其额定电压。
发红原因则就是其电压小于220V,只有额定电压的79、3％。
改进措施(1)安装照明设备,要通过电工,严禁私拉乱接,以防事故发生。
(2)安装低压进户线的第一支持物的墙体应坚固,位置适宜,走向合理,与周围各个方向的距离合格。
进户点的绝缘子及导线应尽量避开房檐雨水的冲刷与房顶杂物的掉落区。
严禁导线跨院通过。
(3)要求用户在连接电能表的进户线处安装带有过电压的剩余电流保护器。
5、低压线路断线接地事故晚上突然一片漆黑,电工迅速沿线查找故障,很快找到了故障点与故障原因。
在配电室通往南街的低压线路的6 # ~7 #杆之间有一根导线断落地面,造成剩余电流保护器跳闸停电。
经检查断落的一根导线恰在接头处,线路接头处引起松动,发热过度最后烧断。
所幸该线路装有分支剩余电流保护器,当该支线断落地面后,使保护器动作跳闸。
确保了人身与设备安全。
改进措施此次断线事故充分说明了剩余电流保护器的安全保护作用,应广泛宣传安装剩余电流保护器的重要性。
它不仅能防止人身电击事故的发生,还能起到家用电器不被烧坏与降损节能的效果。
在乡镇企业、村办企业的配电室都应普遍安装剩余电流总保护开关与分路开关、家用开关,实行用电的三级保护。
低压线路大都就是沿街或串院穿行,每遇刮风天气使树枝摇晃碰触导线,甚至使树木倒跌压在导线上,造成倒杆断线的事故时有发生。
为此,电工应协助用电户做好树木的修剪工作。
平时要加强线路检查,确保安全,制止用户在导线附近搭棚、立杆。
立杆架线必须通过电工,按用电规则办事,保持安全距离。
电工要加强对低压线路接头处的检查维护工作,发现缺陷及时处理。
6、风刮断低压线路引起麦地着火事故地里小麦突然起火,虽经村民们的尽力抢救,但因风大,很快3亩多小麦被烧成一片黑灰。
经事故调查发现,这场麦地着火就是因低压线断线引起的。
在该地的南边10m处有一条低压电力线路由东向西通过。
这天天气特别热,地里的小麦被晒得焦干,东南风突然刮起,因低压线的一档距中间,一根导线在施工中留有缺陷(7股导线中有3股被磨损未处理)被风刮断甩刮这块麦地里,导线落地时弧光引起长在地里的小麦着火。
因此,低压电力线路施工未严格执行《农村低压电力技术规程》中的有关要求,对被磨损的导线未进行处理,就是造成这次火灾的主要原因,导线断线落地起火,就是造成火灾的直接原因。
改进措施(1)加强对农村电工的遵章守制教育,农村电工在进行低压架空线路施工中,一定要严格遵守有关规定,放线过程中要采取措施,防止导线被磨损,放线后紧线前要仔细检查导线就是否有磨损现象,当发现导线有磨损情况存在时,一定要根据导线磨损程度,根据规程规定进行处理,绝不允许导线存在缺陷不处理而紧线,给导线断线留下隐患。
(2)农村电工应结合春季安全大检查与冬季迎峰检查,对农村低压电力线路进行认真巡视检查与检修,及时消除缺陷,防止断线事故的发生。
7、违章拆中性线酿成的事故某单位电工在拆除户外低压配电屏总照明线时,在未停电情况下,用绝缘受损的钳子剪切中性线,在剪切的一瞬间,被通过户外未断电的照明灯,窜入中性线的相电压击中,跌倒在配电屏旁的防雨台下。
在中性线带电情况下,不论停电与否,中性线与大地基本处于同电位,这就是因为低压电网中性点接地,即使直接触及人体也不致构成危害。
但就是当中性线断开时,电流就会通过未断开的用电设备传到断开的中性线端,造成中性线带电伤人。
该事故就是电工在日常工作中概念不清,认为导通的中性线无电压,而忽视了中性线断开时会通过未关闭的照明灯将相电压引人而被电击。
改进措施(1)无论在何种地点、何种场合、因何种原因拆电线时,一定要严格遵守“先停电、后作业”的制度,即使因某种原因必须带电作业,也得采取可靠的安全措施(如穿、戴合格的绝缘靴及手套、工作中有人监护等),确认万无一失方可工作。
(2)对用电单位的电工应进行专业培训,特别要消除通常的模糊概念,并经考试合格方可持证上岗。
(3)电工应正确使用、妥善保管工具,防止工具绝缘受损或老化。
若发现问题,应及时处理或更换。
8、架空线接触不良引起事故三相四线架空线,10#杆11#杆之间的一根铝芯绝缘相线突然烧断落地,断线截面70mm2,部分住宅照明停电。
对停电后线路进行检查,发现落地的铝芯线断口处表面及端面均有明显的烧伤痕迹。
电工随即检查,发现杆上距横担绝缘子0.6m该线断开处,有一根10mm2铝芯橡皮线直接缠绕在上面,其表面也已大部烧熔。
据分析就是由于70mm2主干线被烧断落地,搭接在干线上的10mm2铝芯线未按规定牢固连接,仅简单地在干线表面缠绕了几圈。
因主干线与支线接触不良,接触处在较大电流作用下长期发热致使烧断。
改进措施(1)更换已烧坏的70mm2,铝芯线,并将支线与干线可靠地连接。
(2)与施工单位联系并通过各有关部门,要求搭接导线必须按有关施工安全技术规程要求施工。
