隧道结构的常见病害及整治措施隧道是交通建设中的重要组成部分,它不仅可以缩短路程,还可以避免遇到恶劣天气的影响。
但是由于隧道通风困难、水压大、地质条件复杂等原因,隧道结构存在着各种各样的病害。
本文将介绍隧道结构的常见病害及整治措施。
一、开裂病害隧道在施工过程中由于地质条件复杂,温度变化、潮湿度等因素的影响,易出现开裂病害。
开裂病害的出现会导致构件的变形,从而降低结构的稳定性。
整治措施:(1)表层处理:将表面的裂缝清理干净,打磨平整后进行修补。
(2)加固处理:对于比较严重的裂缝,可以采用钢筋加固的方法,以提高结构的承载力。
(3)增强处理:在隧道建设阶段就应该采取措施,比如采用锚杆加固法、注浆加固法等方法,使结构具有更好的抗裂能力。
二、渗水病害隧道中大量的降雨水和地下水,经常侵入隧道结构内部,从而引起渗水病害。
渗水病害不仅破坏隧道结构本身,而且给隧道内部的设施带来影响,如照明设施、通风设备等。
整治措施:(1)加固处理:对于渗水病害比较严重的隧道,需要采用加固措施,比如注浆加固、灌浆加固、帷幕注浆等方法,以提高隧道结构的抗渗能力。
(2)防水处理:对于刚刚建好的隧道,应该对其进行防水处理以避免渗水病害的发生。
可以采用涂刷防水材料、贴防水卷材等方法进行防水处理。
(3)排水处理:对于已经发生渗水病害的隧道,应该采取排水措施,将隧道内的积水及时排除,以保证设施的正常运行。
三、脱落病害隧道结构长期受到各种不同的荷载作用,如车辆荷载、风荷载等,容易导致局部构件脱落,从而引起脱落病害。
整治措施:(1)检测处理:隧道结构脱落病害的主要原因在于结构发生了松动,因此需要对整个结构进行检测处理,及时发现脱落现象。
(2)加固处理:对于已经发生的脱落现象,可以采用加固措施,比如钢筋加固、搭桥加固等方法,以恢复结构的稳定性。
(3)防范处理:在隧道建设过程中,应该采取防范措施,预防脱落现象的发生。
比如加强隧道结构的搭建、加固隧道支撑系统等。
桥梁下部结构病害分析及防治措施!1 前⾔⾼速公路桥梁具有车速快、车流量⼤、重载交通较多等特点,车辆对桥梁的冲击⼒⼤、破坏性强;⼏乎所有的⾼速公路都是交通要道,⼀旦封闭桥梁,轻则造成严重堵车,重则造成周围地区交通陷⼊瘫痪状态。
这些特点给桥梁的定期检查和养护维护造成了困难。
桥梁下部结构作为桥梁的直接承载构件,对保证桥梁的安全运营起着⾄关重要的作⽤,因此,总结⾼速公路桥梁下部结构的病害特征对桥梁的养护、维修和加固都具有重要意义。
过内专家对桥梁下部结构的研究已经⽐较多,也取得了相应研究成果。
本⽂通过对多座桥梁的定期检查,总结了各种形式桥梁的病害特征,分析了病害原因,并针对⾼速公路桥梁的病害从设计、施⼯、使⽤和养护等⽅⾯提出了对策。
2 病害原因分析2.1⽀座桥梁⽀座的作⽤是将桥上荷载传递到盖梁或桥墩的构件,同时还可以通过其剪切变形适应梁体的伸缩位移。
⽬前桥梁⼤都采⽤橡胶⽀座,其主要病害表现为:⽀座脱空、丢失、剪切变形过⼤、开裂破裂和安装不当。
(1)⽀座脱空、丢失⽀座脱空丢失主要发⽣在板梁结构桥,由于每⽚板梁共有4个⽀座,要⽀座均匀受⼒必须4个⽀座同在⼀个平⾯。
⽀座脱空必然引起相邻⽀座受⼒增加导致使⽤寿命缩短,同时也使板梁发⽣扭转现象,形成不利的受⼒状态。
与⽀座脱空相⽐,⽀座丢失危害更⼤。
⽀座病害情况如图1和图2所⽰。
图1 ⽀座丢失情况图图2 ⽀座完全脱空情况图原因分析:简⽀板梁桥的⽀座使⽤数量较多,要对每⼀⽚板梁的4个⽀座的标⾼准确测量才能保证安装准确,对施⼯精度要求⾼。
由于不易控制,施⼯过程中常常会产⽣标⾼误差,进⽽导致板梁桥⽀座出现不同程度的脱空。
(2)剪切变形过⼤、开裂破坏除传递竖向荷载外,⽀座还通过纵向变形和滑动来适应温度引起梁体长度变化的作⽤。
研究发现,部分橡胶⽀座在横向也出现⾓度较⼤的剪切变形,如图3所⽰;也有⽀座橡胶开裂破坏,钢板外露,如图4所⽰。
⽀座变形过⼤表明其剪应⼒也就越⼤,长期处于⾼应⼒状态下会⼤⼤缩短⽀座的使⽤寿命。
探讨钢结构桥梁的常见病害及防护措施钢结构桥梁是公路、铁路等交通基础设施的重要组成部分,它的安全性和可靠性直接关系到人民生命财产安全和国家经济发展。
由于长期风吹雨打和车辆的频繁行驶,钢结构桥梁常常会受到各种不同的病害影响。
对钢结构桥梁的常见病害及防护措施进行探讨是非常重要的。
一、常见病害1. 腐蚀病害腐蚀是钢结构桥梁最为常见的病害之一。
这是由于大气中的氧气、二氧化碳、水蒸气和酸性物质的存在,以及桥梁所处环境中的盐雾、化工废气等因素引起的。
当钢结构桥梁表面的保护层破损或受损时,这些有害物质会侵蚀钢材表面,造成钢材的腐蚀。
腐蚀病害会降低桥梁的承载能力,严重时可能导致桥梁的破坏甚至倒塌。
2. 疲劳病害疲劳病害是由于钢结构桥梁长期以来承受频繁的荷载交替作用,导致桥梁材料发生疲劳变形和开裂。
疲劳损伤通常发生在桥梁梁体和焊接接头等部位,而且通常不易察觉。
如果不及时修复,疲劳病害会导致桥梁的安全隐患,甚至可能引发严重事故。
3. 锈蚀病害钢结构桥梁常常会受到锈蚀的影响,特别是在潮湿的环境中更为明显。
当桥梁表面的涂层受损时,空气中的水分和氧气会与铁发生化学反应,形成氧化铁,即锈蚀。
长期的锈蚀会使桥梁的表面变得不平整,严重时甚至可能穿透钢材,导致桥梁结构的损坏。
4. 变形病害由于受力不均、温度变化和材料老化等原因,钢结构桥梁在使用过程中会出现变形。
这种变形不仅会影响桥梁的外观和舒适性,还会影响桥梁的使用性能和安全性。
及时发现并处理桥梁的变形病害是非常重要的。
二、防护措施1. 表面涂层为了防止钢结构桥梁受到腐蚀、锈蚀等病害的影响,可以在桥梁表面进行防护涂层处理。
这种处理方法不仅可以防止外界有害物质的侵蚀,还可以延长桥梁的使用寿命。
在选择涂层材料时,应该考虑桥梁所处的环境和其功能要求,并严格按照涂层施工规范进行操作,以确保涂层的质量和效果。
2. 定期检测为了及时发现和处理钢结构桥梁的各种病害,应该建立定期检测机制。
定期检测可以通过目视检查、无损检测等多种手段进行,对桥梁的表面、连接部位、焊接接头等进行全面和精细的检查,及时发现和修复病害点,确保桥梁的安全可靠性。

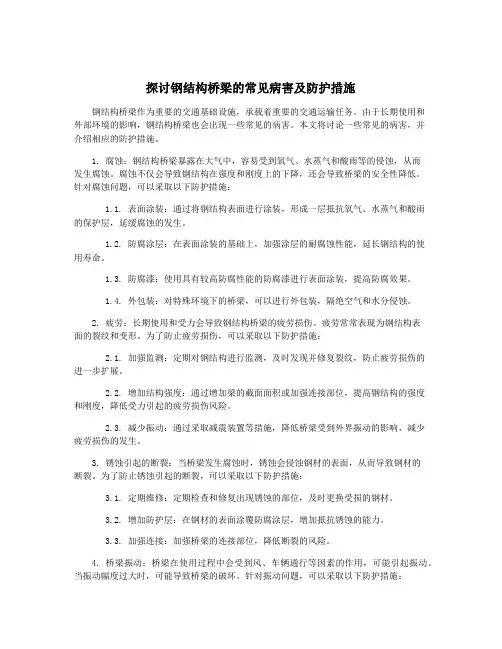

探讨钢结构桥梁的常见病害及防护措施钢结构桥梁作为重要的交通基础设施,承载着重要的交通运输任务。
由于长期使用和外部环境的影响,钢结构桥梁也会出现一些常见的病害。
本文将讨论一些常见的病害,并介绍相应的防护措施。
1. 腐蚀:钢结构桥梁暴露在大气中,容易受到氧气、水蒸气和酸雨等的侵蚀,从而发生腐蚀。
腐蚀不仅会导致钢结构在强度和刚度上的下降,还会导致桥梁的安全性降低。
针对腐蚀问题,可以采取以下防护措施:1.1. 表面涂装:通过将钢结构表面进行涂装,形成一层抵抗氧气、水蒸气和酸雨的保护层,延缓腐蚀的发生。
1.2. 防腐涂层:在表面涂装的基础上,加强涂层的耐腐蚀性能,延长钢结构的使用寿命。
1.3. 防腐漆:使用具有较高防腐性能的防腐漆进行表面涂装,提高防腐效果。
1.4. 外包装:对特殊环境下的桥梁,可以进行外包装,隔绝空气和水分侵蚀。
2. 疲劳:长期使用和受力会导致钢结构桥梁的疲劳损伤。
疲劳常常表现为钢结构表面的裂纹和变形。
为了防止疲劳损伤,可以采取以下防护措施:2.1. 加强监测:定期对钢结构进行监测,及时发现并修复裂纹,防止疲劳损伤的进一步扩展。
2.2. 增加结构强度:通过增加梁的截面面积或加强连接部位,提高钢结构的强度和刚度,降低受力引起的疲劳损伤风险。
2.3. 减少振动:通过采取减震装置等措施,降低桥梁受到外界振动的影响,减少疲劳损伤的发生。
3. 锈蚀引起的断裂:当桥梁发生腐蚀时,锈蚀会侵蚀钢材的表面,从而导致钢材的断裂。
为了防止锈蚀引起的断裂,可以采取以下防护措施:3.1. 定期维修:定期检查和修复出现锈蚀的部位,及时更换受损的钢材。
3.2. 增加防护层:在钢材的表面涂覆防腐涂层,增加抵抗锈蚀的能力。
3.3. 加强连接:加强桥梁的连接部位,降低断裂的风险。
4. 桥梁振动:桥梁在使用过程中会受到风、车辆通行等因素的作用,可能引起振动。
当振动幅度过大时,可能导致桥梁的破坏。
针对振动问题,可以采取以下防护措施:4.1. 加固措施:通过增加桥墩和墩柱的高度、增加桥梁横向支撑等加固措施,降低桥梁的振动风险。

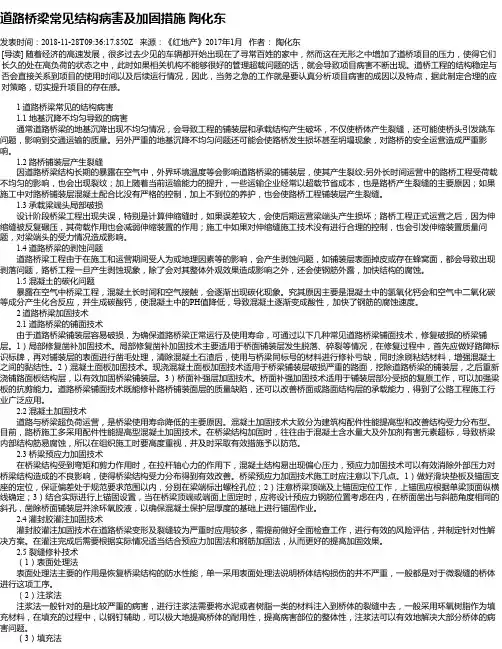

道路桥梁常见结构病害及加固措施陶化东发表时间:2018-11-28T09:36:17.850Z 来源:《红地产》2017年1月作者:陶化东[导读] 随着经济的高速发展,很多过去少见的车辆都开始出现在了寻常百姓的家中,然而这在无形之中增加了道桥项目的压力,使得它们长久的处在高负荷的状态之中,此时如果相关机构不能够很好的管理超载问题的话,就会导致项目病害不断出现。
道桥工程的结构稳定与否会直接关系到项目的使用时间以及后续运行情况,因此,当务之急的工作就是要认真分析项目病害的成因以及特点,据此制定合理的应对策略,切实提升项目的存在感。
1 道路桥梁常见的结构病害 1.1 地基沉降不均匀导致的病害通常道路桥梁的地基沉降出现不均匀情况,会导致工程的铺装层和承载结构产生破坏,不仅使桥体产生裂缝,还可能使桥头引发跳车问题,影响到交通运输的质量。
另外严重的地基沉降不均匀问题还可能会使路桥发生损坏甚至坍塌现象,对路桥的安全运营造成严重影响。
1.2 路桥铺装层产生裂缝因道路桥梁结构长期的暴露在空气中,外界环境温度等会影响道路桥梁的铺装层,使其产生裂纹;另外长时间运营中的路桥工程受荷载不均匀的影响,也会出现裂纹;加上随着当前运输能力的提升,一些运输企业经常以超载节省成本,也是路桥产生裂缝的主要原因;如果施工中对路桥铺装层混凝土配合比没有严格的控制,加上不到位的养护,也会使路桥工程铺装层产生裂缝。
1.3 承载梁端头局部破损设计阶段桥梁工程出现失误,特别是计算伸缩缝时,如果误差较大,会使后期运营梁端头产生损坏;路桥工程正式运营之后,因为伸缩缝被反复碾压,其荷载作用也会减弱伸缩装置的作用;施工中如果对伸缩缝施工技术没有进行合理的控制,也会引发伸缩装置质量问题,对梁端头的受力情况造成影响。
1.4 道路桥梁的剥蚀问题道路桥梁工程由于在施工和运营期间受人为或地理因素等的影响,会产生剥蚀问题,如铺装层表面掉皮或存在蜂窝面,都会导致出现剥落问题,路桥工程一旦产生剥蚀现象,除了会对其整体外观效果造成影响之外,还会使钢筋外露,加快结构的腐蚀。
列举混凝土梁桥上部结构存在的主要病害及常用加固方法1. 引言在桥梁的设计和使用过程中,混凝土梁桥上部结构存在着一些常见的病害问题,如裂缝、变形、腐蚀等,这些问题在一定程度上会影响桥梁的使用性能和安全性。
对于混凝土梁桥上部结构病害的识别和加固方法显得尤为重要。
本文将列举混凝土梁桥上部结构存在的主要病害,并介绍常用的加固方法,以期启发读者从多个角度去理解和处理这些问题。
2. 混凝土梁桥上部结构存在的主要病害(1)裂缝裂缝是混凝土梁桥上部结构常见的病害,主要包括龟裂、径向裂缝、斜裂等。
这些裂缝可能是由于材料的收缩、温度变化或荷载作用引起的,严重的裂缝会导致桥梁的承载能力和使用安全性下降。
(2)变形混凝土梁桥上部结构的变形主要表现为挠度、非对称变形等,这些变形会影响桥梁的舒适度和驾驶体验,甚至会减少桥梁的使用寿命。
(3)腐蚀腐蚀是混凝土梁桥上部结构的另一个重要问题,主要包括碳化、氯离子侵蚀、钢筋锈蚀等。
腐蚀会导致混凝土变得松软,钢筋失去截面积,从而影响桥梁的承载能力和使用寿命。
3. 常用的加固方法(1)加固裂缝对于混凝土梁桥上部结构的裂缝问题,可以采用填充材料注浆、粘贴玻璃纤维布、喷涂聚合物等方法进行加固,以提高桥梁的承载能力和使用安全性。
(2)加固变形针对桥梁上部结构的变形问题,可以采用预应力加固、加固背反杆、增加跨向梁等措施,以减少桥梁的挠度和变形,提高桥梁的舒适度和使用寿命。
(3)防止腐蚀为了防止桥梁上部结构的腐蚀问题,可以采用防护层涂覆、防腐涂料涂刷、陶瓷涂层覆盖等方法,以延长桥梁的使用寿命和减少维护成本。
4. 个人观点和理解混凝土梁桥上部结构存在的病害问题是一项复杂的工程问题,需要我们综合考虑材料、结构、施工等多个方面的因素。
在加固方法的选择过程中,应该根据实际情况,灵活运用各种技术手段,达到经济、可行、效果显著的目的。
另外,预防病害的发生同样重要,通过科学的设计、施工和维护,可以延长桥梁的使用寿命,减少病害的修复成本。
桥梁结构常见病害及加固方法桥梁是连接城市和乡村的重要交通枢纽,承担着车辆和行人的重要通行任务。
随着时间的推移,桥梁结构也会出现各种病害,给桥梁的安全和稳定性带来隐患。
需要及时发现并加固桥梁结构的病害,以保障桥梁的安全通行。
一、桥梁结构常见病害1.混凝土开裂混凝土开裂是桥梁结构常见的病害之一。
混凝土在施工和使用过程中,受到温度、荷载变化等因素的影响,容易出现不同程度的开裂。
开裂使得混凝土内部的钢筋暴露在外,加速了钢筋的锈蚀,从而影响了整个桥梁结构的稳定性。
2.钢结构腐蚀桥梁中的钢结构容易受到大气、水汽等化学物质的腐蚀,特别是在潮湿和盐雾环境下,腐蚀速度更快。
钢结构的腐蚀会减弱其强度和刚度,从而影响桥梁结构的承载能力和使用寿命。
3.桥墩病害桥墩是桥梁结构的支撑点,承载着桥面和行车荷载。
在桥梁使用过程中,桥墩常常受到地震、水流冲刷等外力影响,容易出现裂缝、变形和松动等病害,严重影响了桥梁的安全性和稳定性。
4.桥梁基础沉降桥梁结构的基础是其稳定的基石,然而在地质条件恶劣的地区,桥梁基础容易出现沉降和变形。
桥梁基础沉降会导致桥梁整体结构的不稳定,严重时可能造成桥梁倾斜甚至坍塌。
5.桥面铺装开裂桥面铺装是供车辆通行的道路部分,而在长期的使用过程中,由于车辆荷载、温度变化等原因,桥面铺装容易产生裂缝和坑洼,影响行车安全。
二、桥梁结构加固方法对于混凝土结构的桥梁,可以采取表面加固或深部加固的方法。
表面加固采用粘结剂和玻璃纤维布等材料,加固混凝土表面,提高其抗拉强度和抗剪强度。
深部加固采用碳纤维布、预应力钢筋等材料,加固混凝土内部,提高其整体承载能力。
2.防腐保护针对钢结构的腐蚀问题,可以采取防腐涂料、防腐涂层、阴极保护等措施,延长钢结构的使用寿命。
定期对桥梁进行防腐检测和维护,及时发现并修复腐蚀部位。
对于桥墩的裂缝、变形和松动等病害,可以通过注浆加固、外包加固、加固筋加固等方法,提高桥墩的稳定性和整体承载能力。

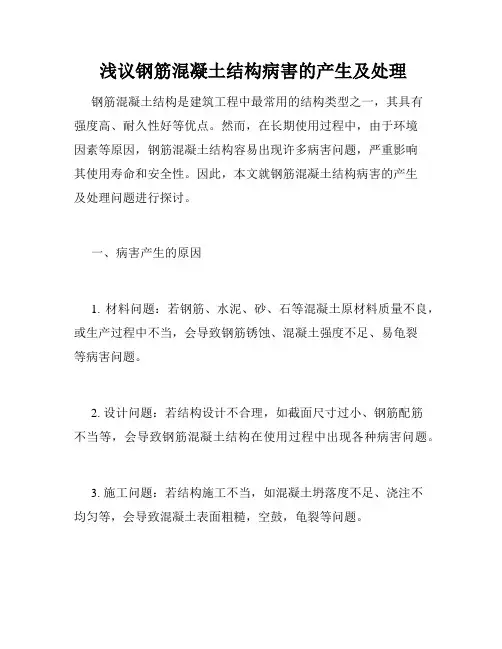

浅议钢筋混凝土结构病害的产生及处理钢筋混凝土结构是建筑工程中最常用的结构类型之一,其具有强度高、耐久性好等优点。
然而,在长期使用过程中,由于环境因素等原因,钢筋混凝土结构容易出现许多病害问题,严重影响其使用寿命和安全性。
因此,本文就钢筋混凝土结构病害的产生及处理问题进行探讨。
一、病害产生的原因1. 材料问题:若钢筋、水泥、砂、石等混凝土原材料质量不良,或生产过程中不当,会导致钢筋锈蚀、混凝土强度不足、易龟裂等病害问题。
2. 设计问题:若结构设计不合理,如截面尺寸过小、钢筋配筋不当等,会导致钢筋混凝土结构在使用过程中出现各种病害问题。
3. 施工问题:若结构施工不当,如混凝土坍落度不足、浇注不均匀等,会导致混凝土表面粗糙,空鼓,龟裂等问题。
4. 环境问题:若受到环境影响,如地震、风雨侵蚀等,会加速钢筋混凝土结构老化、毁坏进程,容易出现开裂、变形等问题。
二、病害分类钢筋混凝土结构的病害一般可以分为以下几种类型:1. 腐蚀病害:主要是由钢筋锈蚀引起的,常出现在混凝土表面开裂处泛锈,会降低钢筋的强度、导致混凝土剥落等问题。
2. 开裂病害:通常由多种因素引起,如环境因素影响、混凝土内部温度变化等,开裂会导致混凝土的强度下降、加速龟裂进程。
3. 变形病害:如结构变形、裂缝扩展等,通常由结构设计、材料及施工等因素的影响引起。
4. 粘结破坏:主要是由混凝土与钢筋之间的附着力减弱引起,导致混凝土剥落、龟裂等问题。
三、病害处理对于钢筋混凝土结构的病害问题,需要进行及时的处理,以维护结构的完整性和安全性。
下面是一些处理方法:1. 补强处理:如加装钢板、粘贴片、钢筋等,能够提高结构整体强度和硬度,防止病害进一步扩大。
2. 深度维修:对于出现严重病害的情况,需要进行深度维修,如切割混凝土层、钢筋更换等,以保证结构的稳定性和安全性。
3. 预防措施:可从材料、设计、施工等多方面入手,减少病害的产生。
4. 检测监测:定期对结构进行检测,能够及早发现病害问题,提前采取处理方法,防止病害扩大,减少隐患。
一·桥梁病害及处理措施1.桥面铺装破坏及修复桥面主要病害有开裂、坑槽、车辙、网状破损龟裂、麻面等,护栏病害主要有露筋等病害。
全线现有桥梁沥青铺装层全部铣刨,重新铺设一层4cm沥青铺装层,桥面标高与改造后路面标高在桥头一定范围内渐变调整,具体渐变长度在路基路面改造方案中考虑。
2.空心板铰缝破坏及修复空心板铰缝病害主要表现在铰缝脱落、渗水、泛碱。
判断标准:桥面沥青铺装在对应铰缝位置处出现纵向裂缝,桥下观察铰缝出现渗水、碱化现象;铰缝混凝土脱落并空隙大于2cm,出现以上任何一种情况即可判定此条铰缝破坏或开裂。
无上述现象,仅有铰缝混凝土脱落,不能判定该铰缝破坏或开裂。
处理方法:每幅每跨桥有3条以上铰缝判断为破坏或开裂,则凿除该幅该跨全部桥面铺装,同时对已破坏的铰缝砼进行清理浇后重新筑,并对破坏铰缝两侧板梁进行植筋相连。
如仅有个别铰缝判断破坏、开裂,则仅凿除该条铰缝左右各30cm宽度桥面铺装,对已破坏的铰缝砼进行清理后重新筑,并对破坏铰缝两侧板梁进行植筋相连,然后再重新浇筑宽60cm的桥面铺装层。
3、铰接空心板桥单板受力加固(1)成因分析:连霍国道主干线郑州段高速公路上的桥涵构筑物大部分为预制拼装的铰接空心板桥,企口缝非常小,缝内未设连接钢筋,仅用细石混凝土填实。
企口缝连接薄弱、桥面铺装层厚度太薄,再加上支座错位、压缩剪切变形、支座脱落等因素造成大部分空心板结构均存在板间铰缝脱落、渗水、板间错台、板间距过大等问题,严重时可能造成单板受力的最不利工作状态。
⑵危害分析:单板受力过大,承载力不足,对桥梁结构安全构成危害。
⑶处理方案:①修复铰缝、加固铺装每幅每跨桥若有三条及以上铰缝判断为破坏或开裂,则凿除该幅该跨全部桥面铺装,同时对已破坏的铰缝砼进行清理浇后重新筑,并对破坏铰缝两侧板梁进行植筋相连。
加固是首先更换所有破坏、老化的橡胶支座及破损的支座垫石,将错位、错台的空心板吊装复位,将铰缝的细石混凝土清理干净,然后在铰缝两侧的空心板顶植筋(直径12mm),将植筋向企口缝处扳倒与相邻板块的植筋相互焊接,然后在缝内浇筑C50收缩补偿细石混凝土及8cm厚铺装砼,最后全桥一同铺筑4cm厚沥青马蹄脂碎石混合料面层。
如仅有个别铰缝判定破坏、开裂,则仅凿除该条铰缝左后各30cm宽度桥面铺装,对已破坏的铰缝砼进行清理后重新浇筑,并对破坏铰缝两侧板梁进行植筋相连,然后再重新浇筑宽60cm的桥面砼铺筑层。
②换板处理法对于个别单板受力且破坏严重失去承载能力的空心板,采取单孔单幅全部换成满足公路—Ⅰ级荷载的1.33米宽大企口缝的空心板。
彻底解决空心板单板受力问题,提高桥梁的承载能力。
4、T梁横行连接病害处理⑴成因分析:在行车荷载作用下,接缝处的混凝土破坏,引起了接缝处钢筋锈蚀,钢筋锈蚀后加速了混凝土的破损。
横隔板由于连接钢板的锈蚀导致了周围混凝土的脱落。
旧桥T梁横隔板是仅有底部的钢板相焊连的,经过长期运营,钢板的焊接处多数已断裂,横隔板错位严重,造成T梁成为单片梁承重,而不是作为一个整体并通过横向分配来承重。
(2)危害分析:铰缝处的破坏减弱了T梁间的横向连接,在桥面形成了反射裂缝。
桥面防水层破坏后,就导致了接缝渗水,水又加速了接缝处其他病害的发生。
钢板锈蚀失效后横隔板就失去了作用,减弱了桥梁的横向整天作用,并影响桥梁的耐久性。
(3)处理方法:将T梁横隔板的联系由原来的钢板连接改为植筋、钢筋的焊接并浇筑湿接缝的形式,将横隔板现浇修复为一个整天,通过对T梁间横隔板的加强来提高结构的承载能力。
加固时先凿除部分老横隔板的混凝土,保留原结构中的钢筋,再植入部分短钢筋,使相邻两片T梁的横隔板通过钢筋焊接联接,绑扎完钢筋后,浇筑为一个整体。
相邻两片t梁的翼缘部分也采用相同的方式来湿接为一体。
从而使一跨t梁成为共同作用体。
5、支座及支座垫石的更换由于本路段已运营了十几年,支座已基本达到其使用年限,从检测报告中得出90%以上的支座均处于不良状态,如:支座错位、压缩变形、剪切变形、支座垫板锈蚀、支座垫石开裂、支座垫石脱空等,严重影响了桥梁的正常使用。
鉴于此种情况,决定对空心板桥所有支座进行更换。
同时也对支座垫石也进行更换,全部改为现浇C50混凝土,以使支座完全参于受力并处于水平受力状态。
T梁桥只对个别损坏的支座进行更换。
6、伸缩装置由于主线纵坡调整,原有桥梁伸缩装置均无法满足使用要求,均予以更换。
更换的伸缩装置以已考虑将伸缩装置伸入墙式护栏内,以解决伸缩渗水问题。
本次设计双侧拼宽桥梁的伸缩装置的数量仅为老桥更换的伸缩装置的数量,新建桥的数量详见施工图设计图纸。
7、混凝土缺陷处理⑴混凝土碱化处理检测报告描述空心板结构由于铰缝脱落,板间渗水,铰缝附件板底存在混凝土碱化问题,此缺陷在全线普遍存在。
①成因分析混凝土碱化即为混凝土碱集料反应,是指混凝土中某些活性矿物集料与混凝土空隙中的碱性溶液之间发生的反应。
影响混凝土碱集料反应的主要因素是混凝土中碱量及集料本身有无反应活性及空隙中的含水量。
其破坏的重要特征为混凝土表面开裂。
裂缝多在施工数年甚至几十年以后出现,并随着环境湿度的增大而发展。
②危害分析碱集料反应导致混凝土耐久性能丧失,它引起的混凝土结构破坏的发展速度和破坏程度,比其他耐久性破坏更快、更严重。
最大的危害是推波助澜,助长其他耐久性破坏作用加速,并产生破坏的协同效应。
③处理方案对混凝土泛碱部位用干刷子用力刷除,再用水和刷子清洗,对不溶于水的泛碱物质可以用稀释后的弱酸清洗,然后灌注环氧树脂浆液封闭裂缝,用水泥基灌浆材料修复水泥混泥土破损表面,同时通过做空心板铰缝、桥面铺装及完善桥面排水系统等排除积水方法切断碱骨料反应的发生条件。
(2)混泥土碳化处理①成因分析混泥土炭化是指混泥土中的氢氧化钙与渗入混泥土中的二氧化碳或其他酸性气体发生的化学反应的过程。
炭化的实质是混泥土的中性化。
②危害分析混泥土炭化导致混泥土保护层脱落,是钢筋表面的钝化膜破坏,造成钢筋腐蚀,降低了混泥土的耐久性。
③处理方案先将松散部分清除,再用水泥基灌浆材料进行修补。
新补的材料要密实。
与原结构结合牢固。
已出现露筋、保护层破落时,现将松动的保护层凿去,清除锈迹,用水泥基灌浆材料修复,恢复保护层。
如果钢筋锈蚀较为严重是钢筋的强度降低较多,待表面修补后粘碳纤维布进行补强。
⑶混泥土蜂窝麻面处理将蜂窝、麻面、空洞等缺陷周围凿毛、洗净,用水泥基灌浆材料修补;对掉块,露筋部位应清楚钢筋锈迹,凿去松动的混泥土,洗净结构表面,用环氧砂浆修补。
要求新补的材料密实。
并与原结构结合牢固。
8、裂缝的处理⑴预应力混凝土空心板本路段预应力混凝土空心板很少出现裂缝,裂缝大都为混凝土收缩徐变或混凝土碳化、碱化产生的裂缝。
处理方案:清洗完混凝土表面杂质及缝内杂质后采用环氧树脂浆液封闭裂缝。
用水泥基灌浆材料修复混凝土破坏表面。
对于极个别裂缝较大的,在裂缝封闭后采用板底粘贴法加固,沿主拉应力(垂直于裂缝方向)粘贴碳纤维。
裂缝封闭的原则根据《公路桥梁加固设计规定》(JTG/TJ22-2008)第16.3条要求。
裂缝宽度≥0.15mm的裂缝采用压浆法进行修补,裂缝宽度≤0.15mm的裂缝采用封闭法进行修补。
⑵预应力混凝土T梁本路段部分T梁,靠近跨中部分腹板出现通长斜裂缝。
裂缝长基本为腹板高度,为 1.0~2.4米。
裂缝宽为0.04~0.18mm。
裂缝基本发生在距支座10~15m之间,根据裂缝的性状判断该裂缝为弯剪共同作用下的主拉应力开裂。
裂缝出现位置预应力钢筋基本没有弯起,腹板截面尺寸小,不能提供阻工的抗剪能力。
在弯曲应力和剪应力的作用下,垂直于主拉应力方向开裂。
对T梁的裂缝,根据《公路桥梁加固设计规范》(JTG/TJ22-2008)第16.3条要求。
裂缝宽度≥0.15mm的裂缝采用压浆法进行修补,裂缝宽度≤0.15mm 的裂缝采用封闭法进行修补。
当T梁的裂缝宽度≥0.2m时,腹板除进行裂缝修补外,还需采用粘贴钢板的方法予以补强,通过铆粘钢板来增强腹板抵抗剪应力的能力。
即在跨中两横隔板之间的梁段腹板部位,沿主拉应力(垂直裂缝)的方向,分别粘贴若干5mm厚的钢板条,并用异形铆钉将钢板铆接于构件表面,使钢板与构件协同作用共同承担荷载,即增大腹板截面又增强斜截面的抗剪能力。
⑶盖梁检测报告显示墩台盖梁的缺陷主要表现为:裂缝、剥落、空洞、钢筋外漏及锈蚀、老化等。
对于非结构性裂缝可在清洗完混泥土表面杂质及缝内杂质后采取环氧树脂浆液封闭裂缝、用水泥基灌浆材料修复混泥土破损表面。
9.桥面连续的加固原来连霍高速空心板桥均为简支梁桥,墩顶处为简易连续。
经过十几年的运营,简易连续设施基本上都遭到破坏,墩顶处的桥面铺装大都出现了裂缝,严重影响到车辆行驶的舒适性。
加固时桥面连续全部重做。
处理方案:老桥墩顶顺桥向两跨各100cm范围,洗刨4cm厚沥青混凝土面层。
凿除其下8cm厚30号防水混泥土,保留原铺装钢筋。
用聚苯乙烯泡沫板严塞伸缩空隙,配置接缝加强钢筋,同时一次浇筑8cm厚C50细石混泥土。
10、桥面排水不畅桥梁的病害很大原因是由于桥面排水不畅造成的。
原连霍高速四孔以下的中小桥均为设置泄水管,造成排水不畅,改善设计增设桥面泄水设施。
二、涵洞、通道病害产生原因及处理措施1、混凝土缺陷处理混凝土缺陷主要包括碱化、碳化及蜂窝、麻面、露筋等病害。
成因分析、危害分析及处理方案同桥梁说明。
2、混凝土裂缝处理产生原因:这里的裂缝指的事裂缝宽度较小,对结构的安全性影响不大的裂缝。
裂缝包括结构裂缝和非结构裂缝。
结构性裂缝主要包括正常裂缝和沉降引起的裂缝。
非结构裂缝主要包括收缩裂缝、温度裂缝和钢筋锈胀裂缝。
正常裂缝是指在使用阶段钢筋混凝土结构出现的裂缝,这种裂缝是不可避免的。
在正常使用条件下,不影响结构安全性,但会对结构的耐久性造成影响,缩短结构的使用寿命,因此本次改善设计对此类裂缝也进行了处理。
由于基础不均匀沉降,将引起结构的内力变化,可能导致结构出现裂缝。
原有的旧路已运营十几年,沉降已基本完成,不会因此引起裂缝发展,故本次改善设计对地基不在进行处理,仅对由于地基沉降引起的裂缝进行修补。
非结构裂缝主要包括收缩裂缝、温度裂缝和钢筋锈胀裂缝。
此外,由于混凝土发生碱集料反应,使得反应生成物吸水膨胀,造成混凝土表面开裂。
无论何种原因产生的裂缝,都会对混凝土结构的耐久性造成影响。
裂缝封闭的原则:裂缝宽度≤0.1 mm的裂缝采用封闭法进行修补。
3、八字翼墙处理病害原因:由于施工原因或涵身与八字翼墙之间发生不均匀沉降,造成八字翼墙与涵身间填缝聊脱落。
处理措施:用于干燥麻絮渗透沥青后填实。
对于需要双侧加宽的涵洞通道,由于原八字翼墙需进行拆除,因此原有八字翼墙的病害不再进行处理。
4、沉降缝处理:病害原因:由于施工不当、长期运营、年久失修,造成沉降缝间填料脱落,渗水严重。
