居住建筑节能计算报告书(规定性指标)

居住建筑节能计算书项目名称：计算人：校对人：审核人：设计单位：计算工具:天正建筑节能分析软件TBEC（江西版）软件开发单位：北京天正工程软件有限公司一、项目概况二、建筑信息三、设计依据1．《民用建筑热工设计规范》（GB50176-93）2．《江西省居住建筑节能设计标准》DB36/J 004-20063.《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）4. 关于赣州市实施《江西省居住建筑节能设计标准》有关规定性指标修改意见的说明四、围护结构基本组成外墙类型1: 粘土多孔砖、空心砖墙240(聚苯颗粒浆料)墙体各层材料（由外至内）：第1层：耐碱破纤网格布，抗裂砂浆, 厚度5mm第2层：胶粉聚苯颗粒保温浆料, 厚度30mm第3层：粘土多孔砖，空心砖墙, 厚度240mm第4层：石灰,水泥,砂,砂浆, 厚度20mm分户墙类型1: 烧结多孔砖墙体各层材料（由外至内）：第1层：石灰,水泥,砂,砂浆, 厚度20mm第2层：烧结多孔砖, 厚度240mm第3层：石灰,水泥,砂,砂浆, 厚度20mm内墙类型1: 烧结多孔砖墙体各层材料（由外至内）：第1层：石灰,水泥,砂,砂浆, 厚度20mm第2层：烧结多孔砖, 厚度240mm第3层：石灰,水泥,砂,砂浆, 厚度20mm屋顶类型1: 平屋面(挤塑聚苯乙烯泡沫塑料板)2 屋顶各层材料（由外至内）：第1层：地砖, 厚度25mm第2层：水泥砂浆, 厚度20mm第3层：挤塑聚苯板, 厚度30mm第4层：高聚物改性沥青防水卷材, 厚度4mm第5层：水泥砂浆1, 厚度20mm第6层：膨胀珍珠岩2, 厚度50mm第7层：钢筋混凝土, 厚度100mm第8层：水泥砂浆, 厚度20mm门类型1: 钢制节能外门窗类型1: 断热铝合金低辐射中空玻璃窗传热系数：3.00 W/(㎡.K)楼板类型1: 细石砼楼面(水泥胶浆)楼板类型2: 底部自然通风的架空楼板(聚苯颗粒保温沙浆) 地面类型1: 防潮地面热桥柱类型1: 240mm钢筋混凝土墙体各层材料（由外至内）：第1层：耐碱破纤网格布，抗裂砂浆, 厚度5mm第2层：胶粉聚苯颗粒保温浆料, 厚度20mm第3层：钢筋混凝土, 厚度240mm第4层：石灰,水泥,砂,砂浆, 厚度20mm热桥梁类型1: 240mm钢筋混凝土墙体各层材料（由外至内）：第1层：耐碱破纤网格布，抗裂砂浆, 厚度5mm第2层：胶粉聚苯颗粒保温浆料, 厚度20mm第3层：钢筋混凝土, 厚度240mm第4层：石灰,水泥,砂,砂浆, 厚度20mm五、体形系数六、外墙1．外墙主体部分热工计算：外墙类型1: 粘土多孔砖、空心砖墙240(聚苯颗粒浆料)2．热桥主体部分热工计算：热桥类型1(柱): 240mm钢筋混凝土3．外墙平均热工参数计算：其中，东向墙体：西向墙体：南向墙体：北向墙体七、分户墙分户墙类型1: 烧结多孔砖八、屋顶1．屋顶主体部分热工计算：屋顶类型1: 平屋面(挤塑聚苯乙烯泡沫塑料板)2九、普通楼板普通楼板类型1: 细石砼楼面(水泥胶浆)十、架空或外挑楼板架空楼板类型1: 底部自然通风的架空楼板(聚苯颗粒保温沙浆)十一、户门十二、外窗（含阳台门透明部分）1．外窗类型列表：2．窗墙面积比计算：东向：西向：南向：北向：3．外窗及阳台门气密性等级判定：4．外窗分类按朝向统计：十三、天窗无天窗。

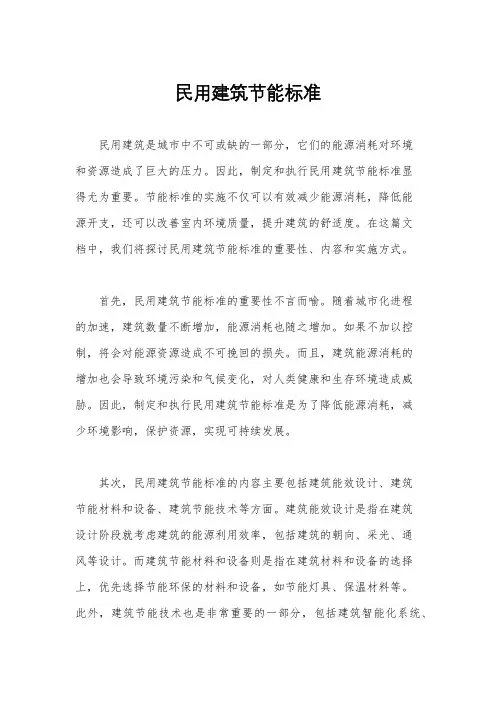

民用建筑节能标准民用建筑是城市中不可或缺的一部分，它们的能源消耗对环境和资源造成了巨大的压力。

因此，制定和执行民用建筑节能标准显得尤为重要。

节能标准的实施不仅可以有效减少能源消耗，降低能源开支，还可以改善室内环境质量，提升建筑的舒适度。

在这篇文档中，我们将探讨民用建筑节能标准的重要性、内容和实施方式。

首先，民用建筑节能标准的重要性不言而喻。

随着城市化进程的加速，建筑数量不断增加，能源消耗也随之增加。

如果不加以控制，将会对能源资源造成不可挽回的损失。

而且，建筑能源消耗的增加也会导致环境污染和气候变化，对人类健康和生存环境造成威胁。

因此，制定和执行民用建筑节能标准是为了降低能源消耗，减少环境影响，保护资源，实现可持续发展。

其次，民用建筑节能标准的内容主要包括建筑能效设计、建筑节能材料和设备、建筑节能技术等方面。

建筑能效设计是指在建筑设计阶段就考虑建筑的能源利用效率，包括建筑的朝向、采光、通风等设计。

而建筑节能材料和设备则是指在建筑材料和设备的选择上，优先选择节能环保的材料和设备，如节能灯具、保温材料等。

此外，建筑节能技术也是非常重要的一部分，包括建筑智能化系统、太阳能利用、地源热泵等技术的应用。

这些内容的实施将有效提高建筑的能源利用效率，降低能源消耗。

最后，民用建筑节能标准的实施方式是多方合作的结果。

政府、建筑业、科研机构、社会公众等各方都应该共同参与其中。

政府应该出台相关政策法规，制定标准和规范，推动建筑节能工作的开展。

建筑业应该加强技术研发和人才培养，积极应用先进的节能技术和材料。

科研机构应该加强科研攻关，提出创新的节能方案和技术。

而社会公众也应该提高节能意识，积极支持和配合相关工作。

只有各方共同努力，才能够实现民用建筑节能标准的有效实施。

综上所述，民用建筑节能标准的制定和执行对于降低能源消耗、减少环境影响、保护资源、实现可持续发展具有重要意义。

只有通过全社会的共同努力，才能够实现建筑节能工作的良性循环，为城市可持续发展做出积极贡献。

项目建筑节能软件计算报告书计算工具：建筑节能设计分析软件软件开发单位:中国建筑科学研究院应用版本:PBECA2008 1。

00版建筑节能软件计算报告书此项目判定依据为上海市工程建设规范《居住建筑节能设计标准》（DG/TJ08-205-2008）项目名称：项目地址：上海市建设单位：上海XXXXXX有限公司设计单位：上海XXXXXX有限公司施工单位：未提供规范标准参考依据：1、《居住建筑节能设计标准》(DG/TJ08—205-2008)。

2、《上海市建设和交通委员会关于进一步加强本市民用建筑节能设计技术管理的通知》沪建交〔2006〕765号。

3、《夏热冬冷地区居住建筑节能设计标准》（JGJ 134-2001）。

4、《民用建筑热工设计规范》（GB50176-93）。

5、《建筑外门窗气密、水密、抗风压性能分级及检测方法》(GB/T7106—2008）。

6、《建筑幕墙》（GB/T 21086—2007)。

7、建筑外窗采光性能分级及检测方法（GB/T11976—2002）。

8、《建筑外窗保温性能分级及检测方法》（GB/T8484—2008）。

9、《住宅建筑围护结构节能应用技术规程》DG/TJ08-206—2002。

10、《全国民用建筑工程设计技术措施——节能专篇》（2007）《建筑》分册。

建筑材料热工参数参考依据：一. 建筑概况城市：上海(北纬=31.00°，东经=121。

00°）气候分区:夏热冬冷地区(Ⅲ区）建筑名称： 1号楼建筑朝向：南偏东29度建筑结构类型：砌体结构体形系数： 0。

45节能计算建筑面积（地上）： 1233.58 m2建筑体积（地上): 5192。

85 m3节能计算建筑面积（地下)： 402。

11 m2建筑体积（地下）： 1206。

34 m3节能计算总建筑面积: 1635。

69 m2建筑总体积： 6399。

19 m3建筑表面积：2343.45 m2建筑层数:地上4层、地下室1层建筑物高度：15.20 m层高汇总表(PKPM软件计算)建筑大样图：二．建筑围护结构1．围护结构构造本工程是否设计非透明幕墙是□否■屋面类型(自上而下)1:细石混凝土(内配筋)(35.00mm）+聚氨酯泡沫塑料（30.00mm）+水泥砂浆（15。

永城市市政公司市政花园—4#楼建筑节能计算报告书设计人：范栋坤校对人：徐玉彬审核人：刘军煤炭工业郑州设计研究院股份有限公司二零一五年六月二十建筑节能计算分析报告书本报告签字盖章后生效此项目判定依据为《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）项目名称：永城市市政公司市政花园—4#楼项目地址：永城市候岭路与沱滨南路交叉口东南角建设单位：永城市市政公司设计单位：煤炭工业郑州设计研究院股份有限公司施工单位：规范标准参考依据：1、《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）。

2、《民用建筑热工设计规范》（GB50176-93）3、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）。

4、《建筑幕墙》（GB/T 21086-2007）。

建筑材料热工参数参考依据：一. 建筑概况城市：商丘(北纬=33.78°，东经=114.52°)气候分区：寒冷(B)区建筑名称：永城市市政公司市政花园—4#楼建筑朝向：南偏西21度建筑体形：点式建筑结构类型：剪力墙结构体形系数：0.30节能计算建筑面积（地上）：10513.94 m2建筑体积（地上）：28924.60 m3 节能计算建筑面积（地下）：417.79 m2建筑体积（地下）：1613.36 m3 节能计算总建筑面积：10931.73 m2建筑总体积：30537.96 m3建筑表面积：8612.84 m2建筑层数：地上24层、地下室1层建筑物高度：70.30 m层高汇总表二．建筑围护结构1．围护结构构造屋面类型（自上而下）1：细石混凝土(内配筋)（40.0mm）+膨胀聚苯板（70.0mm）+水泥膨胀珍珠岩(600)（60.0mm）+钢筋混凝土（100.0mm）+石灰水泥砂浆（20.0mm），水泥屋面及墙面的太阳辐射吸收系数0.70屋面类型（自上而下）2：细石混凝土(内配筋)（40.0mm）+半硬质岩(矿)棉板（70.0mm）+水泥膨胀珍珠岩(600)（60.0mm）+钢筋混凝土（100.0mm）+石灰水泥砂浆（20.0mm），水泥屋面及墙面的太阳辐射吸收系数0.70外墙类型（自外至内）1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+加气混凝土砌块(B05级)（200.0mm）+水泥砂浆（20.0mm），水泥石墙面的太阳辐射吸收系数0.70外墙类型（自外至内）2：水泥砂浆（20.0mm）+半硬质岩(矿)棉板（70.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（20.0mm），水泥石墙面的太阳辐射吸收系数0.70分隔采暖与非采暖空间的隔墙类型1：水泥砂浆（20.0mm）+复合硅酸盐保温砂浆（30.0mm）+加气混凝土砌块(B05级)（200.0mm）+水泥砂浆（20.0mm）分隔采暖与非采暖空间的隔墙类型2：水泥砂浆（20.0mm）+复合硅酸盐保温砂浆（30.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（20.0mm）非采暖地下室顶板类型：水泥砂浆（20.0mm）+复合硅酸盐保温砂浆（30.0mm）+钢筋混凝土（100.0mm）+水泥砂浆（20.0mm）凸窗不透明上顶板下底板和侧板类型：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（100.0mm）+石灰水泥砂浆（20.0mm）封闭阳台顶板：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（100.0mm）+水泥砂浆（20.0mm）封闭阳台底板：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（100.0mm）+水泥砂浆（20.0mm）封闭阳台栏板：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（100.0mm）+水泥砂浆（20.0mm）外窗（含阳台门透明部分）类型：塑钢普通中空玻璃窗(5+9A+5)，传热系数2.80W/m2.K，玻璃遮阳系数0.84，气密性为6级，可见光透射比0.40凸窗透明板类型：塑钢普通中空玻璃窗(5+9A+5)，传热系数2.80W/m2.K，玻璃遮阳系数0.84，气密性为6级，可见光透射比0.40阳台窗类型：塑钢普通中空玻璃窗(5+9A+5)，传热系数2.80W/m2.K，玻璃遮阳系数0.84，气密性为6级，可见光透射比0.40分隔采暖非采暖空间的户门类型：节能门1，传热系数1.70W/m2.K阳台门下部门芯板：节能门1，传热系数1.70W/m2.K2．建筑热工节能计算汇总表主要热工性能参数：2.1 体形系数体形系数判断表表12.2 屋顶屋顶构造类型1：细石混凝土(内配筋)（40.0mm）+膨胀聚苯板（70.0mm）+水泥膨胀珍珠岩(600)（60.0mm）+钢筋混凝土（100.0mm）+石灰水泥砂浆（20.0mm）屋顶类型传热系数判定表 2屋顶构造类型2：细石混凝土(内配筋)（40.0mm）+半硬质岩(矿)棉板（70.0mm）+水泥膨胀珍珠岩(600)（60.0mm）+钢筋混凝土（100.0mm）+石灰水泥砂浆（20.0mm）屋顶类型传热系数判定表 32.3 外墙外墙主体部分构造类型1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+加气混凝土砌块(B05级)（200.0mm）+水泥砂浆（20.0mm）外墙（含非透明幕墙）类型传热系数表 4外墙主体部分构造类型2：水泥砂浆（20.0mm）+半硬质岩(矿)棉板（70.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（20.0mm）外墙（含非透明幕墙）类型传热系数表 5热桥柱（框架柱）构造类型1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（200.0mm）+石灰水泥砂浆（20.0mm）热桥柱类型传热系数表 6热桥梁（圈梁或框架梁）构造类型1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（200.0mm）+石灰水泥砂浆（20.0mm）热桥梁类型传热系数表7热桥过梁（过梁）构造类型1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（200.0mm）+石灰水泥砂浆（20.0mm）热桥过梁类型传热系数表8热桥楼板（墙内楼板）构造类型1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（100.0mm）热桥楼板类型传热系数表9外墙传热系数判定表102.4 非采暖地下室顶板非采暖地下室顶板构造类型1：水泥砂浆（20.0mm）+复合硅酸盐保温砂浆（30.0mm）+钢筋混凝土（100.0mm）+水泥砂浆（20.0mm）2.5 分隔采暖与非采暖空间的隔墙2.6 分隔采暖与非采暖空间的隔墙分隔采暖与非采暖空间的隔墙构造类型1：水泥砂浆（20.0mm）+复合硅酸盐保温砂浆（30.0mm）+加气混凝土砌块(B05级)（200.0mm）+水泥砂浆（20.0mm）分隔采暖与非采暖空间的隔墙类型传热系数判定表12分隔采暖与非采暖空间的隔墙构造类型2：水泥砂浆（20.0mm）+复合硅酸盐保温砂浆（30.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（20.0mm）2.7 凸窗不透明的上顶板、下底板和侧板凸窗不透明的上顶板、下底板和侧板构造类型1：水泥砂浆（20.0mm）+膨胀聚苯板（70.0mm）+钢筋混凝土（100.0mm）+石灰水泥砂浆（20.0mm）凸窗不透明的上顶板、下底板和侧板类型传热系数判定表142.8 外窗各朝向窗墙面积比判断表表15外窗构造类型1：塑钢普通中空玻璃窗(5+9A+5)，传热系数 2.80W/m2.K，自身遮阳系数0.84，气密性为6级，可见光透射比0.40外窗传热系数判定表16注：1．上表中对于某一朝向外窗（包括透明幕墙）的综合传热系数K 的计算公式：∑∑=i i i A K A K式中，Ai------某种外窗（包括透明幕墙）的面积； Ki------某种外窗（包括透明幕墙）的传热系数；凸窗透明板构造类型1：塑钢普通中空玻璃窗(5+9A+5)，传热系数2.80W/m 2.K ，自身遮阳系数0.84，气密性为6级，可见光透射比0.40凸窗透明板传热系数判定 表 17外墙面至凸窗外表面）不应大于400mm 的要求外窗遮阳构造类型1：，材质透射比--外窗遮阳系数判定 表 182.9 阳台窗阳台窗构造类型1：塑钢普通中空玻璃窗，传热系数2.80W/m2.K阳台窗表202.10 分隔采暖非采暖空间的户门分隔采暖非采暖空间的户门构造类型1：节能门1，传热系数1.70W/m2.K分隔采暖非采暖空间的户门表212.11 阳台门下部门芯板阳台门下部门芯板构造类型1：节能门1，传热系数1.70W/m2.K阳台门下部门芯板表223．规定性指标校核结果各分项指标校核情况表23规范说明：与《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）相比较，该建筑物的体形系数不满足《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）第4.1.3条的标准要求；屋顶不满足《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）第4.2.2条的标准要求；非采暖地下室顶板的传热系数不满足《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）第4.2.2条的标准要求；南向外窗不满足《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）的标准要求；南向凸窗透明板不满足《河南省居住建筑节能设计标准》（寒冷地区）（DBJ41/ 062－2012）第4.2.4条的标准要求；满足第4.2.4条寒冷地区北向的卧室、起居室不得设置凸窗，不满足凸窗凸出（从外墙面至凸窗外表面）不应大于400mm 的要求指标未满足规范要求。

上海市居住建筑节能
计算报告书
工程名称：
设计编号：
建设单位：
设计单位：
节能计算单位：
计算人：
校对人：
审核人：
计算日期：2007年1月25日
计算软件名称建筑节能设计分析软件BECS2010
鉴定情况建设部科技项目验收证书建科验字[2005]第008号软件版本
软件开发单位深圳市斯维尔科技有限公司
服务热线全国统一服务热线95105705
上海市居住建筑节能设计
规定性指标计算报告
一、建筑概况
地理位置广东省-广州
工程名称
建筑（节能计算）面积地上2852㎡，地下0㎡
建筑（节能计算）高度地上16.8 m，地下0.0 m
建筑（节能计算）层数地上6层，地下0层
北向角度90度
所属结构体系
二、计算依据
三、有关说明
1、本建筑节能计算方法依据《民用建筑热工设计规范》（GB50176-93）和上海市《居住
建筑节能设计标准》(DG/TJ08-205-2008 )；
2、本建筑节能设计取值依据上海市《居住建筑节能设计标准》(DG/TJ08-205-2008 )；
3、当节能设计中规定性指标有一项或若干项不达标时，依据上海市《居住建筑节能设计
标准》(DG/TJ08-205-2008 )进行建筑物的节能综合指标与围护结构热工性能权衡判断；
4、通过本次节能设计，使建筑物的采暖和空调能耗达到或超过上海市《居住建筑节能设
计标准》(DG/TJ08-205-2008 )规定的范围。

建筑节能设计报告书居住建筑1#楼目录1.建筑概况 (4)2.设计依据 (4)3.规定性指标检查 (4)3.1工程材料 (4)3.2围护结构作法简要说明 (5)3.3体形系数 (7)3.4主要房间通风开口面积 (7)3.5厨房通风开口面积 (7)3.6卫生间通风开口面积 (8)3.7屋顶 (9)3.7.1保温上人屋面 (9)3.8外墙 (9)3.8.1外墙相关构造 (9)3.8.2外墙平均热工特性 (11)3.9挑空楼板构造 (12)3.9.1底面接触室外空气的架空或外挑楼板构造一 (12)3.10分户墙构造 (13)3.10.1户间隔墙构造一 (13)3.11分户楼板构造 (13)3.11.1分户楼板相关构造 (13)3.11.2分户楼板平均热工特性 (13)3.12供暖空调房间通外室外的门 (14)3.13外窗热工 (14)3.13.1外窗构造 (14)3.13.2传热系数 (14)3.13.3外遮阳类型 (15)3.13.4太阳得热系数 (15)3.14凸窗板 (16)3.14.1凸窗顶板 (16)3.14.2凸窗侧板 (16)3.14.3凸窗底板 (16)3.15地面构造 (17)3.16控温房间周边地面 (17)3.17控温房间非周边地面 (17)3.17.1地面构造一 (17)3.18封闭阳台 (17)3.19外窗气密性 (17)3.20结论 (18)4.热工性能权衡判断 (18)4.1说明 (18)4.2综合权衡 (19)4.2.1计算条件 (19)4.2.2综合权衡 (19)4.3综合判断结论 (19)1建筑概况2设计依据1. 《四川省居住建筑节能设计标准》DB51/5027-20192. 《民用建筑热工设计规范》GB501763. 《建筑外门窗气密，水密，抗风压性能分级及检测方法》GB/T 7106-20084. 《夏热冬冷地区居住建筑节能设计标准》JGJ 134-20103规定性指标检查3.1工程材料3.2围护结构作法简要说明1. 屋顶：保温上人屋面：（由上到下）C20细石混凝土40mm＋挤塑聚苯板(B1级) 65mm＋SBS改性沥青防水卷材4mm＋特种非固化橡胶沥青防水涂料2mm＋1:3水泥砂浆20mm＋乳化沥青膨胀珍珠岩30mm＋钢筋混凝土120mm2. 热桥柱：热桥柱构造一：（由外到内）抗裂砂浆6mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）45mm＋1:3混合砂浆15mm＋1:3混合砂浆20mm＋钢筋混凝土200mm3. 外墙：外墙构造一：（由外到内）抗裂砂浆5mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）45mm＋1:3水泥砂浆15mm＋1:3水泥砂浆20mm＋页岩多孔砖200mm4. 热桥梁：热桥梁构造一：（由外到内）抗裂砂浆6mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）45mm＋1:3混合砂浆15mm＋1:3混合砂浆20mm＋钢筋混凝土200mm5. 热桥板：热桥板构造一：（由外到内）抗裂砂浆6mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）45mm＋1:3混合砂浆15mm＋1:3混合砂浆20mm＋钢筋混凝土120mm6. 挑空楼板构造：底面接触室外空气的架空或外挑楼板构造一：（由上到下）钢筋混凝土120mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）55mm＋抗裂砂浆5mm7. 分户墙构造：户间隔墙构造一：1:3水泥砂浆15mm＋页岩多孔砖200mm8. 控温房间楼板：控温房间楼板构造一：C20细石混凝土40mm＋聚酯纤维复合卷材11mm＋钢筋混凝土120mm9. 控温与非控温楼板：控温与非控温楼板构造一：C20细石混凝土40mm＋聚酯纤维复合卷材11mm＋钢筋混凝土120mm10. 供暖空调房间通外室外的门：单层阳台木制外门：传热系数1.700W/m^2.K11. 外窗构造：（1）5中透光Low-E+12氩气+5透明-塑料窗框：传热系数1.700W/m^2.K，自身遮阳系数0.375（2）5中透光Low-E+9A+5透明-塑料窗框：传热系数2.200W/m^2.K，自身遮阳系数0.450（3）5高透光Low-E+12氩气+5透明-隔热金属窗框：传热系数2.200W/m^2.K，自身遮阳系数0.49612. 凸窗顶板：凸窗顶板构造一：（由上到下）钢筋混凝土120mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）50mm＋抗裂砂浆5mm13. 凸窗侧板：凸窗侧板构造一：（由外到内）抗裂砂浆5mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）50mm＋页岩多孔砖50mm14. 凸窗底板：凸窗底板构造一：（由上到下）抗裂砂浆5mm＋不燃型复合膨胀聚苯乙烯保温板（颗粒型ρ=150~250）50mm＋钢筋混凝土50mm15. 地面构造：地面构造一：1:2水泥砂浆20mm＋钢筋混凝土120mm16. 控温房间非周边地面：地面构造一：1:2水泥砂浆20mm＋钢筋混凝土120mm3.3体形系数3.4主要房间通风开口面积注：达标时只列出一项，不达标时列出全部不达标项3.5厨房通风开口面积注：达标时只列出一项，不达标时列出全部不达标项3.6卫生间通风开口面积3.7屋顶3.7.1保温上人屋面3.8外墙3.8.1外墙相关构造3.8.1.1热桥柱构造一3.8.1.2外墙构造一3.8.1.3热桥梁构造一3.8.1.4热桥板构造一3.8.2外墙平均热工特性3.9挑空楼板构造3.9.1底面接触室外空气的架空或外挑楼板构造一3.10分户墙构造3.10.1户间隔墙构造一3.11分户楼板构造3.11.1分户楼板相关构造3.11.1.1控温房间楼板构造一3.11.1.2控温与非控温楼板构造一3.11.2分户楼板平均热工特性3.12供暖空调房间通外室外的门3.13外窗热工3.13.1外窗构造3.13.2传热系数注：达标时只列出一个房间，不达标时列出全部不达标房间3.13.3外遮阳类型本工程无此内容3.13.4太阳得热系数注：达标时只列出一个房间，不达标时列出全部不达标房间3.14凸窗板3.14.1凸窗顶板3.14.1.1凸窗顶板构造一3.14.2凸窗侧板3.14.2.1凸窗侧板构造一3.14.3凸窗底板3.14.3.1凸窗底板构造一3.15地面构造3.16控温房间周边地面本工程无此项内容3.17控温房间非周边地面3.17.1地面构造一备注：用灰色显示的材料是非保温材料。

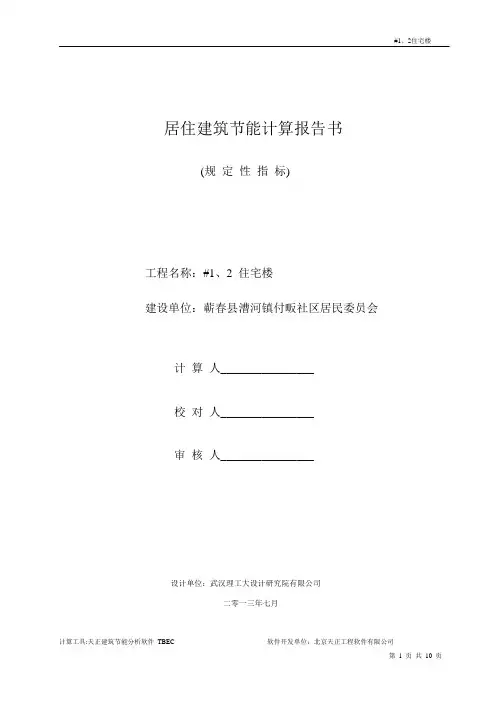

居住建筑节能计算报告书(规定性指标)工程名称：#1、2 住宅楼建设单位：蕲春县漕河镇付畈社区居民委员会计算人________________校对人________________审核人________________设计单位：武汉理工大设计研究院有限公司二零一三年七月计算工具:天正建筑节能分析软件TBEC软件开发单位：北京天正工程软件有限公司节能计算报告书一、项目总信息项目名称建设单位施工单位蕲春傅畈顺祥小区#1、2 住宅楼蕲春县漕河镇付畈社区居民委员会项目地址设计单位建筑面积湖北省蕲春县漕河镇武汉理工大设计研究院有限公司14270.37m2二、建筑概况和围护结构基本组成(一)建筑概况建筑指北针角度：123 度（逆时针，x 轴正向为0 度）城市名称建筑规定层数建筑楼层数建筑窗墙比新洲(东经112.2, 北纬30.3, 海拔32.6)≥1218体形系数建筑高度0.3255.35m 东向：0.06, 西向：0.06, 南向：0.31, 北向：0.23根据《夏热冬冷地区居住建筑节能设计标准》4.0.3 条规定：建筑物的体形系数≤0.35本工程体形系数满足夏热冬冷地区居住建筑节能设计标准的要求(二)围护结构基本组成外墙类型1: 200 厚砌块+玻化中空微珠防火保温砂浆墙体各层材料（由外至内）：第 1 层：水泥砂浆, 厚度20mm第 2 层：加气块B05, 厚度200mm第 3 层：玻化中空微珠保温砂浆, 厚度45mm分户墙类型1: 200 厚砌块墙体各层材料（由外至内）：第 1 层：水泥砂浆, 厚度20mm第 2 层：加气块B05, 厚度200mm第 3 层：水泥砂浆, 厚度20mm隔墙类型1: 100 厚砌块第 1 层：水泥砂浆, 厚度20mm第 2 层：加气块B05, 厚度100mm第 3 层：水泥砂浆, 厚度20mm屋顶类型1: 平屋面(II 级防水上人)05ZJ001-111-5(岩棉)屋顶各层材料（由外至内）：第 1 层：地砖, 厚度10mm第 2 层：1：4 干硬性水泥砂浆, 厚度25mm第 3 层：氯化聚乙烯橡胶共混防水卷材, 厚度1mm第 4 层：聚氨酯防水涂料, 厚度1mm第 5 层：1:2.5 水泥砂浆, 厚度25mm第 6 层：1：8 水泥珍珠岩, 厚度20mm第7 层：矿(岩)棉板1, 厚度60mm第8 层：钢筋混凝土, 厚度120mm屋顶类型2: 平屋面2(II 级防水·不上人)（05ZJ001-114-屋15）（岩棉）屋顶各层材料（由外至内）：第 1 层：SBS(APP)改性沥青防水卷材, 厚度6mm第 2 层：1:2.5 水泥砂浆, 厚度20mm第 3 层：1：8 水泥加气混凝土碎渣, 厚度20mm第 4 层：矿(岩)棉板1, 厚度60mm第 5 层：钢筋混凝土屋面板, 厚度120mm门窗类型1: 木框夹板门类型1: 塑钢窗镀膜中空玻璃6+9A+6楼板类型1: 钢筋混凝土楼板楼板类型2: 钢筋混凝土架空楼板热桥柱类型1: 钢筋混凝土柱6(内)墙体各层材料（由外至内）：第 1 层：水泥砂浆, 厚度20mm第 2 层：钢筋混凝土, 厚度200mm第 3 层：玻化中空微珠保温砂浆, 厚度45mm 热桥梁类型1: 钢筋混凝土梁6(内)第 1 层：水泥砂浆, 厚度 20mm 第 2 层：钢筋混凝土, 厚度 200mm 第 3 层：玻化中空微珠保温砂浆, 厚度 45mm 热桥过梁类型 1: 钢筋混凝土梁 6(内)墙体各层材料（由外至内）： 第 1 层：水泥砂浆, 厚度 20mm 第 2 层：钢筋混凝土, 厚度 200mm 第 3 层：玻化中空微珠保温砂浆, 厚度 45mm 其他热桥 1: 钢筋混凝土 6(内)墙体各层材料（由外至内）： 第 1 层：水泥砂浆, 厚度 20mm 第 2 层：钢筋混凝土, 厚度 200mm 第 3 层：玻化中空微珠保温砂浆, 厚度 45mm三、建筑热工节能设计分析外墙类型 1: 200 厚砌块+玻化中空微珠防火保温砂浆修正后导厚度 各层材料名称mm 水泥砂浆 加气块 B05 玻化中空微珠保温砂 45 浆 合 计 265－－－－－1.4463.760.070 1.20 0.084 1.59 1.91 0.536 1.02 20 200 W/(m.K) W/(m.K)0.930 0.180 1.00 1.25 0.930 0.225 11.31 2.25 导热系数 修正系数热系数 W/(m2.k) W/(m2.k) 11.31 2.81 /W 0.022 0.889 D=R.S 0.24 2.49 蓄热系数 热系数 (m2.K) 指标 修正后蓄 热阻值 热惰性 墙主体传热阻 墙主体传热系数RO=Ri+∑R+Re = 1.61(m2.K)/W 0.62W/(m2.K)热桥柱类型 1: 钢筋混凝土柱 6(内)修正后导厚度 各层材料名称mm 水泥砂浆 钢筋混凝土20 200W/(m.K) W/(m.K)0.930 1.7401.00 1.000.930 1.74011.31 17.06导热系数 修正系数热系数 W/(m2.k) W/(m2.k) 11.31 17.06/W 0.022 0.115D=R.S 0.24 1.96蓄热系数 热系数 (m2.K) 指标 修正后蓄 热阻值 热惰性玻化中空微珠保温砂 45 浆 合 计 265－－－－－0.6723.230.070 1.20 0.084 1.59 1.91 0.536 1.02 热桥传热阻 热桥传热系数RO=Ri+∑R+Re = 0.83(m2.K)/W 1.20W/(m2.K)热桥梁类型 1: 钢筋混凝土梁 6(内)修正后导厚度 各层材料名称mm 水泥砂浆 钢筋混凝土 玻化中空微珠保温砂 45 浆 合 计 265－－－－－0.6723.230.070 1.20 0.084 1.59 1.91 0.536 1.02 20 200 W/(m.K) W/(m.K)0.930 1.740 1.00 1.00 0.930 1.740 11.31 17.06 导热系数 修正系数热系数 W/(m2.k) W/(m2.k) 11.31 17.06 /W 0.022 0.115 D=R.S 0.24 1.96 蓄热系数 热系数 (m2.K) 指标 修正后蓄 热阻值 热惰性 热桥传热阻 热桥传热系数RO=Ri+∑R+Re = 0.83(m2.K)/W 1.20W/(m2.K)热桥过梁类型 1: 钢筋混凝土梁 6(内)修正后导厚度 各层材料名称mm 水泥砂浆 钢筋混凝土 玻化中空微珠保温砂 45 浆 合 计 265－－－－－0.6723.230.070 1.20 0.084 1.59 1.91 0.536 1.02 20 200 W/(m.K) W/(m.K)0.930 1.740 1.00 1.00 0.930 1.740 11.31 17.06 导热系数 修正系数热系数 W/(m2.k) W/(m2.k) 11.31 17.06 /W 0.022 0.115 D=R.S 0.24 1.96 蓄热系数 热系数 (m2.K) 指标 修正后蓄 热阻值 热惰性 热桥传热阻 热桥传热系数RO=Ri+∑R+Re = 0.83(m2.K)/W 1.20W/(m2.K)其他热桥类型 1: 钢筋混凝土 6(内)修正后导厚度 各层材料名称mm 水泥砂浆 钢筋混凝土 玻化中空微珠保温砂 45浆0.0701.200.0841.591.910.5361.0220 200 W/(m.K) W/(m.K)0.930 1.740 1.00 1.00 0.930 1.740 11.31 17.06 导热系数 修正系数热系数 W/(m2.k) W/(m2.k) 11.31 17.06 /W 0.022 0.115 D=R.S 0.24 1.96 蓄热系数 热系数 (m2.K) 指标 修正后蓄 热阻值 热惰性#1、2 住宅楼合计265－－－－－0.672 3.23热桥传热阻热桥传热系数RO=Ri+∑R+Re = 0.83(m2.K)/W 1.20W/(m2.K)墙体平均传热系数计算：构造类型面积(m2)百分比传热系数(W/(m2.K))墙主体3613.340.450.62柱2630.400.331.20梁1190.930.151.20门窗过梁649.800.081.20其中，东向：构造类型面积(m2)百分比传热系数(W/(m2.K))墙主体684.860.360.62柱872.690.461.20梁204.010.111.20门窗过梁152.400.081.20本朝向平均传热系数：1.10 W/m2K 南向：构造类型面积(m2)百分比传热系数(W/(m2.K))墙主体1041.490.530.62墙体热惰性指标：3.39柱393.780.201.20梁392.070.201.20门窗过梁138.000.071.20本朝向平均传热系数：0.98 W/m2K 西向：构造类型面积(m2)百分比传热系数(W/(m2.K))墙主体637.340.330.62墙体热惰性指标：3.43柱929.710.491.20梁194.510.101.20门窗过梁152.400.081.20本朝向平均传热系数：1.10 W/m2K 北向：构造类型面积(m2)百分比传热系数(W/(m2.K))墙主体1249.640.550.62墙体热惰性指标：3.39柱434.210.191.20梁400.350.171.20门窗过梁207.000.091.20本朝向平均传热系数：1.12 W/m2K墙体热惰性指标：3.32根据《夏热冬冷地区居住建筑节能设计标准》4.0.4 条规定，外墙传热系数应满足：体形系数≤0.40：K≤1.0 D≤2.5 或K≤1.5 D≥2.5外墙满足夏热冬冷地区居住建筑节能设计标准的要求分户墙类型: 200 厚砌块修正后导厚度各层材料名称mm水泥砂浆加气块B05水泥砂浆合计2020020240W/m.K0.9300.1800.930－修正系数W/m.K1.001.251.00－0.9300.2250.930－11.312.2511.31－0.0220.8890.0220.9320.242.490.242.98导热系数导热系数热系数W/(m2.k)(m2.K)/W标D=R.S蓄热系数热阻值热惰性指墙体传热阻墙体传热系数RO=Ri+∑R+Ri = 1.15(m2.K)/W 0.87W/(m2.K)根据《夏热冬冷地区居住建筑节能设计标准》4.0.4 条规定，分户墙传热系数应满足：K≤2.0分户墙传热系数满足夏热冬冷地区居住建筑节能设计标准的要求隔墙类型1: 100 厚砌块修正后导厚度各层材料名称mm水泥砂浆加气块B05水泥砂浆合计2010020140W/m.K0.9300.1800.930－修正系数W/m.K1.001.251.00－0.9300.2250.930－11.312.2511.31－0.0220.4440.0220.4870.241.250.241.73导热系数导热系数热系数W/(m2.k)(m2.K)/W标D=R.S蓄热系数热阻值热惰性指墙体传热阻墙体传热系数RO=Ri+∑R+Ri = 0.71(m2.K)/W 1.41W/(m2.K)根据《夏热冬冷地区居住建筑节能设计标准》4.0.4 条规定，隔墙传热系数应满足：K≤2.0隔墙传热系数满足夏热冬冷地区居住建筑节能设计标准的要求屋顶类型1: 平屋面(II 级防水上人)05ZJ001-111-5(岩棉)修正后导厚度各层材料名称mm 地砖10W/m.K1.160修正系数W/m.K1.00 1.16012.490.0090.11导热系数导热系数热系数W/(m2.k)(m2.K)/W标D=R.S蓄热系数热阻值热惰性指1：4 干硬性水泥砂浆氯化聚乙烯橡胶共混1防水卷材聚氨酯防水涂料1:2.5 水泥砂浆1：8 水泥珍珠岩矿(岩)棉板1钢筋混凝土合计12520601202620.1700.9300.2100.0581.740－1.001.001.001.501.00－0.1700.9300.2100.0871.740－4.6711.313.281.1317.06－0.0060.0270.0950.6900.0690.9280.030.300.310.781.183.030.170 1.000.170 3.300.0060.02 250.930 1.000.93011.310.0270.30屋顶传热阻屋顶传热系数RO=Ri+∑R+Ri = 1.15(m2.K)/W 0.87W/(m2.K)根据《夏热冬冷地区居住建筑节能设计标准》4.0.4 条规定，屋顶传热系数应满足：体形系数≤0.40：K≤0.8 D≤2.5 或K≤1.0 D≥2.5屋顶传热系数满足夏热冬冷地区居住建筑节能设计标准的要求屋顶类型2: 平屋面2(II 级防水·不上人)（05ZJ001-114-屋15）（岩棉）修正后导厚度各层材料名称mmSBS(APP)改性沥青防6水卷材1:2.5 水泥砂浆1：水泥加气混凝土碎820渣矿(岩)棉板1钢筋混凝土屋面板合计601202260.0581.740－1.501.00－0.0871.740－1.1317.06－0.6900.0690.8820.781.182.570.240 1.250.300 3.730.0670.25 200.930 1.000.93011.310.0220.240.170 1.000.170 3.300.0350.12W/m.K修正系数W/m.K导热系数导热系数热系数W/(m2.k)(m2.K)/W标D=R.S蓄热系数热阻值热惰性指屋顶传热阻屋顶传热系数RO=Ri+∑R+Ri = 1.10(m2.K)/W 0.91W/(m2.K)根据《夏热冬冷地区居住建筑节能设计标准》4.0.4 条规定，屋顶传热系数应满足：体形系数≤0.40：K≤0.8 D≤2.5 或K≤1.0 D≥2.5屋顶传热系数满足夏热冬冷地区居住建筑节能设计标准的要求楼板类型 1: 钢筋混凝土楼板修正后导 厚度 各层材料名称mm玻化中空微珠保温砂 20 浆 钢筋混凝土 玻化中空微珠保温砂 10 浆 合 计 130－－－－0.4151.660.070 1.20 0.084 1.91 0.119 0.23 100 1.740 1.00 1.740 17.06 0.057 0.98 0.070 1.20 0.084 1.91 0.238 0.45 W/m.K修正系数W/m.K 导热系数 导热系数 热系数 W/(m2.k)(m2.K)/W标 D=R.S蓄热系数 热阻值 热惰性指 楼板传热阻 楼板传热系数RO=Ri+∑R+Ri = 0.63(m2.K)/W 1.58W/(m2.K)根据《夏热冬冷地区居住建筑节能设计标准》4.0.4 条的规定，楼板传热系数应满足：K≤2.0 楼板传热系数满夏热冬冷地区居住建筑节能设计标准的要求楼板类型 2: 钢筋混凝土架空楼板修正后导 厚度 各层材料名称mm玻化中空微珠保温砂 30 浆 钢筋混凝土 玻化中空微珠保温砂 10 浆 合 计 140－－－－0.5341.890.070 1.20 0.084 1.91 0.119 0.23 100 1.740 1.00 1.740 17.06 0.057 0.98 0.070 1.20 0.084 1.91 0.357 0.68 W/m.K修正系数W/m.K 导热系数 导热系数 热系数 W/(m2.k)(m2.K)/W标 D=R.S蓄热系数 热阻值 热惰性指 楼板传热阻 楼板传热系数RO=Ri+∑R+Ri = 0.75(m2.K)/W 1.33W/(m2.K)根据湖北省《居住建筑节能设计标准》5.0.8 条的规定，架空楼板传热系数应满足：K≤1.5 架空楼板传热系数满足湖北省居住建筑节能设计标准的要求门 门 类型 1: 木框夹板门类型 传热系数 2.0限 2.0值 木框夹板门#1、2 住宅楼窗户类型1: 塑钢窗镀膜中空玻璃6+9A+6（玻璃光的透射比≥0.50）朝向南外窗传热系数3.20窗墙面积比0.31窗墙比限值0.45遮阳系数0.40南向外窗满足夏热冬冷地区居住建筑节能设计标准要求东 3.200.050.350.35东向外窗满足夏热冬冷地区居住建筑节能设计标准要求西 3.200.060.350.35西向外窗满足夏热冬冷地区居住建筑节能设计标准要求北 3.200.060.40--北向外窗满足夏热冬冷地区居住建筑节能设计标准要求外窗窗墙面积比详细计算：朝向东(E)2179.61140.070.060.35南(S)2835.88870.540.310.40西(W)2179.61140.070.060.35北(N)2836.30649.980.23--外墙面积(m2)外窗面积(m2)朝向窗墙比朝向综合遮阳系数四、结论(一) 体形系数满足标准要求(二) 屋顶的传热系数满足标准要求(三) 外墙的传热系数满足标准要求(四) 外窗、门的传热系数满足标准要求(五) 分户墙、外隔墙的传热系数满足标准要求(六) 楼板的传热系数满足标准要求(七) 架空楼板的传热系数满足标准要求根据计算,该工程完全满足《夏热冬冷地区居住建筑节能设计标准》JGJ 134-2010的相应要求。

建筑节能计算报告书建筑节能计算报告书（公共建筑－规定性指标）工程名称：新建项目设计编号：建设单位：设计单位：节能计算单位：计算人：校对人：审核人：2013年7月20日计算日期：计算软件名称建筑节能设计分析软件TH-BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号软件版本20100504软件开发单位深圳市斯维尔科技有限公司服务热线全国统一服务热线95105705一、建筑概况地理位置河北省-邯郸工程名称新建项目建筑面积地上1511㎡，地下0㎡建筑高度地上7.2 m，地下0.0 m建筑层数地上2层，地下0层北向角度90度所属结构体系外墙太阳辐0.75射吸收系数屋顶太阳辐0.75射吸收系数二、计算依据1. 标准1：《公共建筑节能设计标准》(DB13(J)81-2009)2. 标准2：《民用建筑热工设计规范》(GB50176-93)3. 标准3：《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）4. 标准4：《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体形系数外表面积2920.54建筑体积5440.39体形系数0.54建筑形状条状标准依据《标准1》第4.1.5条标准要求甲、乙类建筑的体形系数不应大于0.40结论不满足六、窗墙比1、窗墙比朝向窗面积（㎡）墙面积（㎡）窗墙比限值结论东向31.18 303.48 0.10 0.70 满足西向51.30 303.48 0.17 0.70 满足南向49.14 462.24 0.11 0.70 满足北向121.68 462.23 0.26 0.70 满足平均253.30 1531.43 0.17 1.00 满足《标准》依据《标准1》第4.1.6条标准要求各朝向窗墙比不超过0.7结论满足2、外窗表朝向编号尺寸楼层数量单个面积合计面积东向31.18 MLC2227 1.20×1.80 1~2 12 2.16 25.92 MLC2527 1.46×1.80 1~2 2 2.63 5.26西向51.30 C1518 1.50×1.80 1 1 2.70 2.70 C1818 1.80×1.80 1~2 15 3.24 48.60南向C1418 1.40×1.80 2 2 2.52 5.0449.14 C1518 1.50×1.80 1 1 2.70 2.70C1818 1.80×1.80 1~2 12 3.24 38.88MLC2427-1 1.40×1.80 2 1 2.52 2.52北向121.68 C1418 1.40×1.80 2 2 2.52 5.04 C1718 1.70×1.80 1~2 36 3.06 110.16 C1818 1.80×1.80 1~2 2 3.24 6.48七、可见光透射比朝向窗墙比最不利窗编号最不利透射比透射比限值东向0.10 MLC2227 0.80 0.40 西向0.17 C1818 0.80 0.40 南向0.11 C1818 0.80 0.40 北向0.26 C1718 0.80 0.40 标准依据《标准1》第4.1.7条标准要求当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.4结论满足八、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准1》第4.2.1条和第4.1.9条标准要求：K满足表4.2.1的要求, 窗墙比大于0.3时SC≤0.5(K≤2.70且Cm≤0.30或SC≤0.50)结论：无九、屋顶构造1.挤塑聚苯板（XPS）60+钢筋混凝土100十、外墙构造（一）外墙相关构造1.外墙：聚苯板（EPS）70+370厚页岩多孔砖2.梁柱：挤塑聚苯板20＋钢筋砼240（二）外墙平均热工特性1.东向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.041 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多外墙225.00 0.959 0.46 5.60 0.75合计234.50 1.000 0.49 5.50 0.75 2.西向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.038 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙242.68 0.962 0.46 5.60 0.75合计252.18 1.000 0.48 5.51 0.75 3.南向构造名称构件类型面积(m2)面积所占比例传热系数KW /热惰性指太阳辐射吸收系数(㎡K) 标D挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙328.89 0.958 0.46 5.60 0.75合计343.28 1.000 0.49 5.50 0.75 4.北向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙326.27 0.958 0.46 5.60 0.75合计340.66 1.000 0.49 5.50 0.755.总体构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数聚苯板（EPS）70+370厚页岩多孔砖外墙1122.83 0.959 0.46 5.60 0.75挤塑聚苯板20＋钢筋砼240 柱子47.79 0.041 1.10 3.32 0.75合计1170.62 1.000 0.49 5.50 0.75 标准依据《标准1》第4.2.1条标准要求传热系数满足表4.2.1的要求(K≤0.45)结论不满足十一、挑空楼板构造1.挤塑聚苯板20+钢筋砼120十二、非采暖空调房间与采暖空调房间的隔墙本工程无此项内容十三、非采暖空调房间与采暖空调房间的楼板本工程无此项内容十四、采暖地下室外墙构造本工程无此项内容十五、周边地面-控温构造1.混凝土120不保温地面十六、非周边地面-控温构造1.混凝土120不保温地面十七、外窗热工（一）外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注1 塑料型材框+中空玻璃（6mm透明+12mm空气+6mm透明）18 2.80 0.86 0.800《全国民用建筑工程设计技术措施节能篇》（二）外遮阳类型1. 平板遮阳无平板遮阳（三）平均遮阳系数1. 东向：2. 西向：3. 南向：4. 北向：号编号层量面积（m2）造编号阳系数遮阳编号阳系数遮阳系数1 C14182 2 2.520 5.040 18 0.860 1.000 0.862 C1718 1~2 36 3.060 110.160 18 0.860 1.000 0.863 C1818 1~2 2 3.240 6.480 18 0.860 1.000 0.86朝向总面积(m2) 121.680 朝向综合遮阳系数1.000 0.865. 平均遮阳系数：=0.860朝向面积权重系数b 遮阳系数东向31.176 1.00 0.860西向51.300 1.00 0.860南向49.140 1.00 0.860北向121.680 1.00 0.860整个建筑平均遮阳系数0.860（四）平均传热系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 MLC2227 1~2 12 2.160 25.920 18 2.8002 MLC2527 1~2 2 2.628 5.256 18 2.800朝向总面积(m2) 31.176 朝向平均传热系数2.8002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C1518 1 1 2.700 2.700 18 2.8002 C1818 1~2 15 3.240 48.600 18 2.800 朝向总面积(m2) 51.300 朝向平均传热系数 2.8003. 南向：序门窗编号楼数量单个总面积构传热号层面积（m2）造编号系数1 C14182 2 2.520 5.040 18 2.8002 C1518 1 1 2.700 2.700 18 2.8003 C1818 1~2 12 3.240 38.880 18 2.8004 MLC2427-1 2 1 2.520 2.520 18 2.800朝向总面积(m2) 49.140 朝向平均传热系数2.8004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C14182 2 2.520 5.040 18 2.8002 C1718 1~2 36 3.060 110.160 18 2.8003 C1818 1~2 2 3.240 6.480 18 2.800 朝向总面积(m2)121.680 朝向平均传热系数 2.800（五）总体热工性能朝向面积传热系数遮阳系数窗墙比标准要求结论东向31.18 2.80 0.86 0.10 K≤2.50,SC≤1.00不满足西向51.30 2.80 0.86 0.17 K≤2.50,SC≤1.00不满足南向49.14 2.80 0.86 0.11 K≤2.50,SC≤1.00不满足北向121.68 2.80 0.86 0.26 K≤2.50,SC≤1.00不满足综合平均253.30 2.80 0.86 0.17标准依据《标准1》第4.1.9条和第4.2.1条标准要求各朝向外窗传热系数表4.2.1的要求，遮阳系数满足表4.1.9的要求结论不满足十八、可开启面积标准依据《标准1》第4.1.8条标准要求外窗开启比≥30% 结论满足十九、外窗气密性最不利气密6级C1418性等级外窗气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准3》标准要求外窗气密性不应低于《标准3》的6级是否符合标准要求满足二十、幕墙气密性最不利气密性等级－幕墙气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准4》标准要求幕墙气密性不应低于《标准4》的3级是否符合标－准要求二十一、结论序号检查项结论可否性能权衡1 体形系数不满足可2 窗墙比满足3 可见光透射比满足4 天窗类型无5 屋顶构造不满足可6 外墙构造不满足可7 挑空楼板构造不满足可8 周边地面-控温构造满足9 非周边地面-控温构造满足10 外窗热工不满可足11 可开启面积满足12 外窗气密性满足13 幕墙气密性满足结论不满足可。

宿舍节能计算分析报告书一、标准依据1.《湖北省低能耗居住建筑节能设计标准》（DB42b559-2022）2.《民用建筑热工设计规范》GB50176-20163.《建筑外门窗/工密、水密、抗风压性能检测方法》GB/T7106-20194.《建筑幕墙、门窗通用技术条件》GB/T31433-2015二、建筑概况1项目基本信息2标准层及窗墙比信息三、建筑材料选用依据1非透明材料热工参数依据2透明材料热工参数依据表4透明材料热工参数依据四、围护结构构造做法外窗类型：构造：63系列穿条（聚酰胺隔热条高14.8mm）与聚氨酯浇筑式铝合金内平开/下悬内平开窗（一）（6白玻G膜层+12A+6白玻）热工性能：传热系数2.65W∕（11?-K）,夏季玻璃太阳得热系数0.57/冬季玻璃太阳得热系数：0.57,夏季玻璃遮阳系数0∙65∕冬季玻璃遮阳系数：0.65,气密性为6级，可见光透射比0.71屋面类型（由上到下）：第1层：MlO~M20预拌抹灰砂浆，M15~M25预拌地面砂浆（20.Omm）第2层：混凝土,预制混凝土板,混凝土瓦（30.Omm）第3层：绝热用挤塑聚苯乙烯泡沫塑料板，X15O~X5OO型（IldOmm）第4层：轻集料混凝土清捣（30.Omm）第5层：钢筋混凝土（120.0mm）外墙类型（由外至内）:第1层：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆（6.0mm）第2层：建筑用岩棉板（中硬板）（30.Omm）第3层：MIO~M20预拌抹灰砂浆，MI5~M25预拌地面砂浆（10.Omm）第4层：精确砌块和专用砌筑砂浆薄灰缝砌块墙（灰缝厚≤3mm）B05级（200.0mm）第5层：MlO~M20预拌抹灰砂浆，M15~M25预拌地面砂浆（10∙0mm）剪力墙类型（由外至内）：第1层：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆（6∙0mm）第2层：建筑用岩棉板（中硬板）（30.Omm）第3层：Ml（）~M20预拌抹灰砂浆，M15~M25预拌地面砂浆（10.0mm）第4层：钢筋混凝土（200.0mm）第5层：MlO~M20预拌抹灰砂浆，M15~M25预拌地面砂浆（10.Omm）分户墙类型1:第1层：水泥砂浆（20.Omm）第2层:精确砌块和专用砌筑砂浆薄灰缝（灰缝厚W3mm）砌加气混凝土砌块墙B05级（200.0mm）第3层：水泥砂浆（20.Omm）分户墙类型2：第1层：水泥砂浆（10.0mm）第2层：钢筋混凝土（200.0mm）第3层：水泥砂浆（10.0mm）分隔供暖空调与不供暖空调空间的隔墙类型1:第1层：水泥砂浆（20.Omm）第2层:精确砌块和专用砌筑砂浆薄灰缝（灰缝厚≤3mm）砌加气混凝土砌块墙B05级（200.0mm）第3层：水泥砂浆（20.0mm）分隔供暖空调与不供暖空调空间的隔墙类型2：第1层：水泥砂浆（10.0mm）第2层：钢筋混凝土（200.0mm）第3层:水泥砂浆（10.0mm）分层楼板类型:第1层：水泥砂浆(20.0mm)第2层：建筑用岩棉板(中硬板)(30.Omm)第3层：钢筋混凝土(120.0mm)第4层:水泥砂浆(20.0mm)户门类型：60/60F系列三腔型材平开门900高门芯板-24mm厚PVC-U单腔芯板，传热系数1.80W∕(m2・K) 五、规定性指标判定1建筑设计指标1.1体形系数2围护结构热工性能2.1屋面屋面构造类型：Mlo〜M20预拌抹灰砂浆，M15〜M25预拌地面砂浆(20.Omm)+混凝土，预制混凝土板,混凝土瓦(30∙0mm)+绝热用挤塑聚苯乙烯泡沫塑料板，X150-X500型(110.0mm)+轻集料混凝土清捣(30.Omm)+钢筋混凝土(120.0mm)表6屋顶热工性能判定2.2外墙外墙构造类型：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆(6∙0mm)+建筑用岩棉板(中硬板)(30.0mm)+Mlo~M20预拌抹灰砂浆，Ml5~M25预拌地面砂浆(10.0mm)+精确砌块和专用砌筑砂浆薄灰缝砌块墙(灰缝厚W3mm)B05级(200.Omm)+M10~M20预拌抹灰砂浆，M15-M25预拌地面砂浆(10.Omm)剪力墙构造类型：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆(6.0mm)+建筑用岩棉板(中硬板)(30.0mm)+M10~M20预拌抹灰砂浆，M15~M25预拌地面砂浆(10.Omm)+钢筋混凝±(200.0mm)+M10-M20预拌抹灰砂浆，M15-M25预拌地面砂浆(10.Omm)热桥梁构造类型：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆(6.0mm)+建筑用岩棉板(中硬板)(30.Omm)+M10~M20预拌抹灰砂浆，M15~M25预拌地面砂浆(10.Omm)+钢筋混凝JL(200.0mm)+水泥砂浆(10.0mm)热桥过梁构造类型：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆(6∙0mm)+建筑用岩棉板(中硬板)(30.Omm)+M1O~M2O预拌抹灰砂浆，M15~M25预拌地面砂浆(ISOmm)+钢筋混凝土(200.Omm)+M10-M20预拌抹灰砂浆，M15~M25预拌地面砂浆(10.Omm)热桥楼板构造类型：M5预拌抹灰砂浆，保温板抹面砂浆，抗裂砂浆(6∙0mm)+建筑用岩棉板(中硬板)(30.Omm)+MI0~M20预拌抹灰砂浆，MI5~M25预拌地面砂浆(10.0mm)+钢筋混凝土(200.Omrn)2.3分户墙分户墙构造参数1:水泥砂浆(20.Omm)+精确砌块和专用砌筑砂浆薄灰缝(灰缝厚≤3mm)砌加气混凝土砌块墙B05级(200.0mm)+水泥砂浆(20.Omm)分户墙构造参数2：水泥砂浆(ISOmm)+钢筋混凝土(200.0mm)+水泥砂浆(10.Omm)表17分户墙热工性能判定热桥过梁构造参数：水泥砂浆(10.Omrn)+钢筋混凝土(200.Omm)+水泥砂浆(10.Ornm)表19热桥过梁热工性能判定2.4分隔供暖空调与不供暖空调空间的隔墙分隔供暖空调与不供暖空调空间的隔墙构造参数L水泥砂浆(20.0mm)+精确砌块和专用砌筑砂浆薄灰缝(灰缝厚W3mm)砌加气混凝土砌块墙B05级(200.0mm)+水泥砂浆(20.0mm)分隔供暖空调与不供暖空调空间的隔墙构造参数2：水泥砂浆(IOQmm)+钢筋混凝土(200.0mm)+水泥砂浆(10.0mm)表23分隔供暖空调与不供暖空调空间的隔墙热工性能判定热桥过粱构造参数：水泥砂浆(100mm)+钢筋混凝土(200.0mm)+水泥砂浆(10.Omm)表25热桥过梁热工性能判定表26热桥楼板热工性能判定2.5分层楼板分层楼板构造参数：水泥砂浆(20∙0mm)+建筑用岩棉板(中硬板)(30.0mm)+钢筋混凝土(120.0mm)+水泥砂浆(20.Omm)2.6户门户门构造类型：60/6OF系列三腔型材平开门900高门芯板-24mm厚PVC-U单腔芯板，传热系数1.80[W∕(m2・K)]标准条目4)条不同体形系数建筑的围护结构传热系数K、热惰性指标D的限值要求。

建筑围护结构热工性能判定表工程编号SDYX2011-007工程名称大庆明湖公馆-E栋建筑面积31852.43㎡外表面积17438.96㎡建筑体积107060.7m³体形系数0.16窗（含外窗）墙面积比窗（含外门）墙面积比限值屋顶透明部分与屋顶总面积比屋顶透明部分与屋面总面积比限值南东西北南东西北0.16 0.39 0.33 0.18 0.7 ————围护结构部位传热系数限值K W/(c㎡·K)限值K W/(c㎡·K)设计值K W/(c㎡·K)屋面（非透明部分）0.35 0.35外墙Km(包括非透明幕墙）0.45 0.44接触室外空气的架空或挑出楼板0.45 0.43非采暖房间与采暖房间的隔墙或楼板0.60 0.58单一朝向外窗（包括透明幕墙）2.50 2.0外门 2.50 2.0屋面热桥部位内表面温度外墙热桥部位内表面温度项目负责人专业负责人设计计算审核审定建筑节能计算报告书（公共建筑－规定性指标）工程名称：大庆明湖公馆-E栋设计编号：SDYX2011-007建设单位：设计单位：黑龙江省建筑标准设计研究院有限公司北京首都工程建筑设计有限公司节能计算单位：计算人：校对人：审核人：计算日期：计算软件名称建筑节能设计分析软件TH-BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号软件版本20110618软件开发单位深圳市斯维尔科技有限公司服务热线全国统一服务热线95105705一、建筑概况地理位置黑龙江-大庆工程名称大庆明湖公馆-E栋建筑面积地上24169.43㎡，地下7683㎡建筑高度地上54.2 m，地下9.0 m建筑层数地上14层，地下2层北向角度90度所属结构体系外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.75二、计算依据1. 《公共建筑节能设计标准》(GB50189-2005)2. 《公共建筑节能设计标准黑龙江省实施细则》(DB23/1269-2008)3. 《民用建筑热工设计规范》(GB50176-93)4. 《建筑外窗气密性能分级及检测方法》(GB/T7107-2002)5. 《建筑幕墙物理性能分级》(GB/T15225-94)三、有关说明1、四、工程材料材料名称编号导热系数λ蓄热系数S密度ρ比热容Cp蒸汽渗透系数u 备注W/(m.K) W/(㎡.K) Kg/m3 J/(Kg.K) g/(m.h.kPa)水泥砂浆 1 0.930 11.370 1800.0 1050.0 0.0210 来源：《民用建筑热工设计规范（GB50176-93）》石灰砂浆18 0.810 10.070 1600.0 1050.0 0.0443 来源：《民用建筑热工设计规范（GB50176-93）》钢筋混凝土 4 1.740 17.200 2500.0 920.0 0.0158 来源：《民用建筑热工设计规范（GB50176-93）》挤塑聚苯板(ρ=25-32)22 0.030 0.320 28.5 1647.0 0.0162 聚苯颗粒保温砂浆28 0.060 0.950 230.0 900.0 0.0000 水泥珍珠岩找坡层(2)29 0.490 10.408 1600.0 1900.0 0.0000水泥砂浆(4) 30 0.930 11.370 1800.0 1050.0 0.0210 蒸汽渗透系数为测定值挤塑聚苯板(ρ=25-32)(2)31 0.030 0.320 28.5 1647.0 0.0000 水泥砂浆(2) 32 0.930 11.370 1800.0 1050.0 0.0210钢筋混凝土(2) 33 1.740 17.200 2500.0 920.0 0.0158 蒸汽渗透系数为测定值石灰水泥砂浆（混合砂浆）(2)34 0.870 10.750 1700.0 1050.0 0.0975 聚合物砂浆（网格布）(2)35 0.930 11.306 1800.0 1050.0 0.0000 混凝土小型砌块(2) 36 0.950 11.438 1700.0 1114.0 0.0000石灰水泥砂浆（混合砂浆）(1) 37 0.870 10.750 1700.0 1050.0 0.0975蒸汽渗透系数为测定值矿棉、岩棉、玻璃棉板(ρ=80-200)38 0.045 0.748 140.0 1220.0 0.4880五、体型系数外表面积17438.96建筑体积107060.73体型系数0.16标准依据《标准1》第4.1.2条标准要求...体型系数应小于或等于0.40...结论满足六、窗墙比1、窗墙比朝向窗面积(㎡) 墙面积(㎡) 窗墙比限值结论东向1680.41 4271.46 0.39 0.70 满足西向1398.07 4278.95 0.33 0.70 满足南向372.07 2348.62 0.16 0.70 满足北向411.31 2349.22 0.18 0.70 满足《标准》依据《标准2》第4.2.4条标准要求各朝向窗墙比不超过0.7结论满足2、外窗表朝向编号尺寸楼层数量单个面积合计面积东向1680.41 2.75×5.40 1 1 14.85 14.85 6.60×5.40 1 1 35.64 35.64 4.67×5.40 1 1 25.25 25.25 2.10×5.40 1 1 11.34 11.34 2.10×5.40 1 1 11.34 11.34 6.60×5.40 1~2 3 35.64 106.92 2.20×5.40 1 1 11.88 11.882.50×5.40 1 1 13.53 13.533.43×5.40 1 2 18.50 36.994.65×5.40 1 1 25.11 25.11 1.70×5.40 1 1 9.18 9.18 4.60×3.25 2~3 2 14.95 29.90 2.50×3.25 2~3 2 8.13 16.25 6.50×3.25 2~3 2 21.13 42.25 6.20×3.25 2 1 20.15 20.15 2.10×3.25 2~3 7 6.82 47.77 6.80×3.25 2~3 2 22.10 44.20 2.00×3.25 2 1 6.50 6.506.60×3.25 2~3 4 21.45 85.807.00×3.25 2~3 3 22.75 68.252.75×3.25 2~3 2 8.94 17.886.60×6.00 3 2 39.60 79.206.50×3.40 4~8 15 22.11 331.620.90×1.70 4~14 204 1.53 312.120.50×1.70 4~14 91 0.85 77.350.70×1.70 4~14 22 1.19 26.181.25×1.70 4~14 222.12 46.750.80×1.70 4~14 11 1.36 14.961.50×1.50 4~8 52.25 11.25 C1024 1.00×2.40 1 5 2.40 12.00 C1517 1.50×1.70 4~14 21 2.55 53.55西向1398.075.50×5.40 1 1 29.70 29.701.85×5.40 1 1 9.99 9.997.21×5.40 1 1 38.93 38.936.28×5.40 1 1 33.89 33.896.35×5.40 1 1 34.29 34.296.85×5.40 1 2 36.99 73.986.35×5.40 1 1 34.29 34.297.50×5.40 1 1 40.50 40.501.71×5.40 1 1 9.25 9.251.10×3.25 2~3 2 3.57 7.151.80×3.25 2~3 2 5.85 11.704.30×3.25 2~3 2 13.97 27.951.50×3.25 2~3 2 4.88 9.755.70×3.25 2~3 2 18.52 37.052.65×3.25 2~3 2 8.61 17.233.70×3.25 2~3 2 12.03 24.056.35×3.25 2~3 2 20.64 41.286.10×3.25 2~3 2 19.83 39.657.20×3.25 2~3 2 23.40 46.806.20×3.25 2~3 3 20.15 60.456.50×3.25 2~3 2 21.13 42.255.40×3.25 2~3 2 17.55 35.106.85×3.25 2~3 3 22.26 66.796.60×3.25 2~3 2 21.45 42.902.80×3.25 3 1 9.10 9.100.90×1.70 4~14 198 1.53 302.940.50×1.70 4~14 88 0.85 74.801.50×1.50 4~8 52.25 11.25 C1024 1.00×2.40 1 2 2.40 4.80 C1216 1.20×1.60 4~14 66 1.92 126.72 C1517 1.50×1.70 4~14 21 2.55 53.55南向372.073.90×5.40 1 1 21.06 21.063.50×5.40 1 1 18.90 18.905.40×5.40 1 1 29.16 29.163.90×3.25 2 1 12.68 12.684.30×3.25 2~3 2 13.98 27.953.55×3.25 2~3 2 11.54 23.081.80×3.25 2~3 2 5.85 11.703.20×3.25 2~3 2 10.40 20.806.60×3.25 2 1 21.45 21.451.55×3.25 2~3 2 5.04 10.084.15×3.25 2~3 2 13.49 26.982.10×3.25 2~3 2 6.82 13.653.80×3.25 3 1 12.35 12.354.80×3.25 3 1 15.60 15.601.50×3.25 3 1 4.88 4.88 C0917 0.90×1.70 4~14 22 1.53 33.66 C1217 1.20×1.70 4~14 222.04 44.88北向411.317.00×5.40 1 3 37.80 113.401.10×5.40 1 1 5.94 5.940.80×5.40 1 1 4.32 4.320.90×3.25 2 1 2.93 2.936.00×3.25 2 1 19.50 19.507.00×3.25 2~3 4 22.75 91.001.80×3.25 2~3 2 5.85 11.706.75×3.25 2~3 2 21.94 43.882.10×3.25 3 1 6.83 6.837.20×3.25 3 1 23.40 23.404.50×3.25 3 1 14.63 14.63 C0917 0.90×1.70 5~14 20 1.53 30.60 C1024 1.00×2.40 1 1 2.40 2.40 C1217 1.20×1.70 5~14 20 2.04 40.80七、可见光透射比朝向窗墙比最不利窗编号最不利透射比透射比限值东向0.39 C1517 0.80 0.40西向0.33 C1517 0.80 0.40南向0.16 C1217 0.80 0.40北向0.18 C1217 0.80 0.40标准依据《标准2》第4.2.4条标准要求当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.4结论满足八、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准2》第4.2.2条标准要求：K≤2.5结论：无九、屋顶构造1.XPS板80厚保温屋面材料名称（由外到内）材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/WD=R*S水泥珍珠岩找坡层(2)29 1 30 0.490 10.408 1.00 0.061 0.637 水泥砂浆(4) 30 2 20 0.930 11.370 1.00 0.022 0.245 挤塑聚苯板(ρ=25-32)(2)31 3 80 0.030 0.320 1.10 2.424 0.853 水泥砂浆(2) 32 4 20 0.930 11.370 1.00 0.022 0.245 钢筋混凝土(2) 33 5 100 1.740 17.200 1.00 0.057 0.989 石灰水泥砂浆（混合砂浆）(2)34 6 20 0.870 10.750 1.00 0.023 0.247 各层之和∑－270 －－－ 2.609 3.215 外表面太阳辐射吸收系数0.75[默认]传热系数K=1/(0.16+∑R) 0.36修正后K, D K = 0.35, D = 3.21修正原因数据来源黑龙江居建节能65%标准第80页标准依据《标准2》第4.2.2条标准要求K≤0.35,S≤0.3或K≤0.3,0.3<S≤0.4结论满足十、外墙构造（一）外墙相关构造1.外墙：混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200材料名称（由外到内）材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/WD=R*S聚合物砂浆（网格布）(2)35 1 20 0.930 11.306 1.00 0.022 0.243 混凝土小型砌块(2) 36 2 120 0.950 11.438 1.00 0.126 1.445 挤塑聚苯板(ρ=25-32)(2)31 3 60 0.030 0.320 1.10 1.818 0.640 钢筋混凝土(2) 33 4 200 1.740 17.200 1.00 0.115 1.977 石灰水泥砂浆（混合砂浆）(1)37 5 20 0.870 10.750 1.00 0.023 0.247 各层之和∑－420 －－－ 2.104 4.552 外表面太阳辐射吸收系数0.75[默认]传热系数K=1/(0.16+∑R) 0.44修正后K, D K = 0.44, D = 4.55修正原因数据来源黑龙江居建节能65%标准第77页2.梁柱：混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200材料名称（由外到内）材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/WD=R*S聚合物砂浆（网格布）(2)35 1 20 0.930 11.306 1.00 0.022 0.243 混凝土小型砌块(2) 36 2 120 0.950 11.438 1.00 0.126 1.445 挤塑聚苯板(ρ=25-32)(2)31 3 60 0.030 0.320 1.10 1.818 0.640 钢筋混凝土(2) 33 4 200 1.740 17.200 1.00 0.115 1.977 石灰水泥砂浆（混合砂浆）(1)37 5 20 0.870 10.750 1.00 0.023 0.247 各层之和∑－420 －－－ 2.104 4.552 外表面太阳辐射吸收系数0.75[默认]传热系数K=1/(0.16+∑R) 0.44修正后K, D K = 0.44, D = 4.55修正原因数据来源黑龙江居建节能65%标准第77页（二）外墙平均热工特性1.东向构造名称构件类型面积(m2)面积所占比例传热系数KW / (㎡K)热惰性指标D太阳辐射吸收系数混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200柱子200.62 0.079 0.44 4.55 0.75 混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200外墙2343.64 0.921 0.44 4.55 0.75 合计2544.26 1.000 0.44 4.55 0.75 2.西向构造名称构件类型面积(m2)面积所占比例传热系数KW / (㎡K)热惰性指标D太阳辐射吸收系数混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200柱子291.72 0.102 0.44 4.55 0.75 混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200外墙2557.49 0.898 0.44 4.55 0.75 合计2849.21 1.000 0.44 4.55 0.75 3.南向构造名称构件类型面积(m2)面积所占比例传热系数KW / (㎡K)热惰性指标D太阳辐射吸收系数混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200外墙1829.51 0.927 0.44 4.55 0.75 混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200柱子144.16 0.073 0.44 4.55 0.75 合计1973.67 1.000 0.44 4.55 0.75 4.北向构造名称构件类型面积(m2)面积所占比例传热系数KW / (㎡K)热惰性指标D太阳辐射吸收系数混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200柱子145.40 0.075 0.44 4.55 0.75 混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200外墙1781.71 0.925 0.44 4.55 0.75 合计1927.11 1.000 0.44 4.55 0.755.总体构造名称构件类型面积(m2)面积所占比例传热系数KW / (㎡K)热惰性指标D太阳辐射吸收系数混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200外墙8512.34 0.916 0.44 4.55 0.75 混凝土砌块120+挤塑聚苯板（XPS）60+钢筋混凝土200柱子781.90 0.084 0.44 4.55 0.75 合计9294.24 1.000 0.44 4.55 0.75 标准依据《标准2》第4.2.2条标准要求K≤0.45,S≤0.3或K≤0.4,0.3<S≤0.4结论满足十一、挑空楼板构造1.钢筋砼120+矿棉、岩棉、玻璃棉板(ρ=80-200)材料名称（由外到内）材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S水泥砂浆 1 1 20 0.930 11.370 1.00 0.022 0.245 钢筋混凝土 4 2 150 1.740 17.200 1.00 0.086 1.483 水泥砂浆 1 3 20 0.930 11.370 1.00 0.022 0.245 矿棉、岩棉、玻璃棉板(ρ=80-200)38 4 90 0.045 0.748 1.00 2.000 1.496 水泥砂浆 1 5 20 0.930 11.370 1.00 0.022 0.245 各层之和∑－300 －－－ 2.151 3.712 传热系数K=1/(0.16+∑R) 0.43标准依据《标准2》第4.2.2条标准要求K≤0.45,S≤0.3或K≤0.4,0.3<S≤0.4结论满足十二、采暖与非采暖隔墙（一）采暖与非采暖隔墙相关构造1.钢筋混凝土(2)+矿棉、岩棉、玻璃棉板(ρ=80-200)材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S 水泥砂浆 1 1 20 0.930 11.370 1.00 0.022 0.245 钢筋混凝土(2) 33 2 200 1.740 17.200 1.00 0.115 1.977 矿棉、岩棉、玻璃棉板(ρ=80-200)38 3 60 0.045 0.748 1.00 1.333 0.997 石灰砂浆18 4 20 0.810 10.070 1.00 0.025 0.249 各层之和∑－300 －－－ 1.494 3.468 传热系数K=1/(0.22+∑R) 0.582.混凝土小型砌块(2)材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S水泥砂浆 1 1 20 0.930 11.370 1.00 0.022 0.245 混凝土小型砌块(2) 36 2 200 0.950 11.438 1.00 0.211 2.408 石灰砂浆18 3 20 0.810 10.070 1.00 0.025 0.249 各层之和∑－240 －－－0.257 2.901 传热系数K=1/(0.22+∑R) 2.10（二）采暖与非采暖隔墙平均热工特性构造名称面积(m2)面积所占比例传热系数KW / (㎡K)热惰性指标D钢筋混凝土(2)+矿棉、岩棉、玻璃棉板(ρ=80-200)4889.70 0.543 0.58 3.47 混凝土小型砌块(2) 4123.32 0.457 2.10 2.90 合计9013.02 1.000 0.58 3.21 标准依据《标准2》第4.2.2条标准要求K≤0.6结论满足十三、采暖与非采暖楼板1.钢筋砼楼板120+矿棉、岩棉、玻璃棉板(ρ=80-200)材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S水泥砂浆 1 1 20 0.930 11.370 1.00 0.022 0.245 钢筋混凝土 4 2 150 1.740 17.200 1.00 0.086 1.483矿棉、岩棉、玻璃棉板(ρ=80-200)38 3 60 0.045 0.748 1.00 1.333 0.997 石灰砂浆18 4 20 0.810 10.070 1.00 0.025 0.249 各层之和∑－250 －－－ 1.466 2.973 传热系数K=1/(0.22+∑R) 0.59标准依据《标准2》第4.2.2条标准要求K≤0.6结论满足十四、外门构造1.金属框—保温门（多功能门）材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S各层之和∑－0 －－－0.000 0.000 传热系数K=1/(0.16+∑R) 6.25修正后K, D K = 2.00, D = 0.00修正原因标准依据《标准2》第4.2.2条标准要求K≤2.5结论满足十五、地下墙构造1.钢筋砼300地下墙+挤塑聚苯板材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S钢筋混凝土 4 1 300 1.740 17.200 1.00 0.172 2.966 石灰砂浆18 2 20 0.810 10.070 1.00 0.025 0.249 挤塑聚苯板(ρ=25-32)22 3 60 0.030 0.320 1.00 2.000 0.640 各层之和∑－380 －－－ 2.197 3.854 导热阻R 2.20标准依据《标准2》第4.2.2条标准要求R≥2.0结论满足十六、周边地面构造1.混凝土120不保温地面+挤塑聚苯板材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S水泥砂浆 1 1 20 0.930 11.370 1.00 0.022 0.245 钢筋混凝土 4 2 150 1.740 17.200 1.00 0.086 1.483 挤塑聚苯板(ρ=25-32)22 3 60 0.030 0.320 1.00 2.000 0.640 各层之和∑－230 －－－ 2.108 2.367 导热阻R 2.11标准依据《标准2》第4.2.2条标准要求R≥2.0结论满足十七、非周边地面构造1.混凝土120不保温地面+挤塑聚苯板材料名称材料编号序号厚度δ导热系数λ蓄热系数S修正系数热阻R热惰性指标(mm) W/(m.K) W/(㎡.K) α(㎡K)/W D=R*S水泥砂浆 1 1 20 0.930 11.370 1.00 0.022 0.245 钢筋混凝土 4 2 150 1.740 17.200 1.00 0.086 1.483 挤塑聚苯板(ρ=25-32)22 3 60 0.030 0.320 1.00 2.000 0.640 各层之和∑－230 －－－ 2.108 2.367 导热阻R 2.11标准依据《标准2》第4.2.2条标准要求R≥1.8结论满足十八、外窗热工（一）外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注1 塑料型材框+中空玻璃（6mm低透光Low-E+12mm空气+6mm透明）18 2.00 0.30 0.800《全国民用建筑工程设计技术措施节能篇》（二）外遮阳类型1. 平板遮阳无平板遮阳（三）平均遮阳系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1 1 1 14.850 14.850 18 0.300 1.000 0.3002 1 1 35.640 35.640 18 0.300 1.000 0.3003 1 1 25.245 25.245 18 0.300 1.000 0.3004 1 1 11.340 11.340 18 0.300 1.000 0.3005 1 1 11.340 11.340 18 0.300 1.000 0.3006 1~2 3 35.640 106.920 18 0.300 1.000 0.3007 1 1 11.880 11.880 18 0.300 1.000 0.3008 1 1 13.527 13.527 18 0.300 1.000 0.3009 1 2 18.495 36.990 18 0.300 1.000 0.30010 1 1 25.110 25.110 18 0.300 1.000 0.30011 1 1 9.183 9.183 18 0.300 1.000 0.30012 2~3 2 14.950 29.900 18 0.300 1.000 0.30013 2~3 2 8.125 16.250 18 0.300 1.000 0.30014 2~3 2 21.125 42.250 18 0.300 1.000 0.30015 2 1 20.150 20.150 18 0.300 1.000 0.30016 2~3 7 6.825 47.775 18 0.300 1.000 0.30017 2~3 2 22.100 44.200 18 0.300 1.000 0.30018 2 1 6.500 6.500 18 0.300 1.000 0.30019 2~3 4 21.450 85.800 18 0.300 1.000 0.30020 2~3 3 22.750 68.250 18 0.300 1.000 0.30021 2~3 4 8.613 34.450 18 0.300 1.000 0.30022 2~3 2 8.938 17.875 18 0.300 1.000 0.30023 3 2 39.600 79.200 18 0.300 1.000 0.30024 4~8 15 22.108 331.621 18 0.300 1.000 0.30025 4~14 204 1.530 312.120 18 0.300 1.000 0.30026 4~14 91 0.850 77.350 18 0.300 1.000 0.30027 4~14 22 1.190 26.180 18 0.300 1.000 0.30028 4~14 22 2.125 46.750 18 0.300 1.000 0.30029 4~14 11 1.360 14.960 18 0.300 1.000 0.30030 4~8 5 2.250 11.250 18 0.300 1.000 0.30031 C1024 1 5 2.400 12.000 18 0.300 1.000 0.30032 C1517 4~14 21 2.550 53.550 18 0.300 1.000 0.300 朝向总面积(m2) 1680.406 朝向综合遮阳系数 1.000 0.3002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1 1 1 29.700 29.700 18 0.300 1.000 0.3002 1 1 9.993 9.993 18 0.300 1.000 0.3003 1 1 38.934 38.934 18 0.300 1.000 0.3004 1 1 33.885 33.885 18 0.300 1.000 0.3005 1 1 34.290 34.290 18 0.300 1.000 0.3006 1 2 36.990 73.980 18 0.300 1.000 0.3007 1 1 34.290 34.290 18 0.300 1.000 0.3008 1 1 40.500 40.500 18 0.300 1.000 0.3009 1 1 9.247 9.247 18 0.300 1.000 0.30010 2~3 2 3.575 7.150 18 0.300 1.000 0.30011 2~3 2 5.850 11.700 18 0.300 1.000 0.30012 2~3 2 13.975 27.950 18 0.300 1.000 0.30013 2~3 2 4.875 9.750 18 0.300 1.000 0.30014 2~3 2 18.525 37.050 18 0.300 1.000 0.30015 2~3 2 8.613 17.225 18 0.300 1.000 0.30016 2~3 2 12.025 24.050 18 0.300 1.000 0.30017 2~3 2 20.638 41.275 18 0.300 1.000 0.30018 2~3 2 19.825 39.650 18 0.300 1.000 0.30019 2~3 2 23.400 46.800 18 0.300 1.000 0.30020 2~3 3 20.150 60.450 18 0.300 1.000 0.30021 2~3 2 21.125 42.250 18 0.300 1.000 0.30022 2~3 2 17.550 35.100 18 0.300 1.000 0.30023 2~3 3 22.263 66.788 18 0.300 1.000 0.30024 2~3 2 21.450 42.900 18 0.300 1.000 0.30025 3 1 9.100 9.100 18 0.300 1.000 0.30026 4~14 198 1.530 302.940 18 0.300 1.000 0.30027 4~14 88 0.850 74.800 18 0.300 1.000 0.30028 4~8 5 2.250 11.250 18 0.300 1.000 0.30029 C1024 1 2 2.400 4.800 18 0.300 1.000 0.30030 C1216 4~14 66 1.920 126.720 18 0.300 1.000 0.30031 C1517 4~14 21 2.550 53.550 18 0.300 1.000 0.300 朝向总面积(m2) 1398.067 朝向综合遮阳系数 1.000 0.3003. 南向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1 1 1 23.234 23.234 18 0.300 1.000 0.3002 1 1 21.060 21.060 18 0.300 1.000 0.3003 1 1 18.900 18.900 18 0.300 1.000 0.3004 1 1 29.160 29.160 18 0.300 1.000 0.3005 2 1 12.675 12.675 18 0.300 1.000 0.3006 2~3 2 13.975 27.950 18 0.300 1.000 0.3007 2~3 2 11.538 23.075 18 0.300 1.000 0.3008 2~3 2 5.850 11.700 18 0.300 1.000 0.3009 2~3 2 10.400 20.800 18 0.300 1.000 0.30010 2 1 21.450 21.450 18 0.300 1.000 0.30011 2~3 2 5.038 10.075 18 0.300 1.000 0.30012 2~3 2 13.488 26.975 18 0.300 1.000 0.30013 2~3 2 6.825 13.650 18 0.300 1.000 0.30014 3 1 12.350 12.350 18 0.300 1.000 0.30015 3 1 15.600 15.600 18 0.300 1.000 0.30016 3 1 4.875 4.875 18 0.300 1.000 0.30017 C0917 4~14 22 1.530 33.660 18 0.300 1.000 0.30018 C1217 4~14 22 2.040 44.880 18 0.300 1.000 0.300 朝向总面积(m2) 372.069 朝向综合遮阳系数 1.000 0.3004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1 1 3 37.800 113.400 18 0.300 1.000 0.3002 1 1 5.940 5.940 18 0.300 1.000 0.3003 1 1 4.320 4.320 18 0.300 1.000 0.3004 2 1 2.925 2.925 18 0.300 1.000 0.3005 2 1 19.500 19.500 18 0.300 1.000 0.3006 2~3 4 22.750 91.000 18 0.300 1.000 0.3007 2~3 2 5.850 11.700 18 0.300 1.000 0.3008 2~3 2 21.938 43.875 18 0.300 1.000 0.3009 3 1 6.825 6.825 18 0.300 1.000 0.30010 3 1 23.400 23.400 18 0.300 1.000 0.30011 3 1 14.625 14.625 18 0.300 1.000 0.30012 C0917 5~14 20 1.530 30.600 18 0.300 1.000 0.30013 C1024 1 1 2.400 2.400 18 0.300 1.000 0.30014 C1217 5~14 20 2.040 40.800 18 0.300 1.000 0.300 朝向总面积(m2) 411.310 朝向综合遮阳系数 1.000 0.3005. 平均遮阳系数：=0.300朝向面积权重系数b 遮阳系数东向1680.406 1.00 0.300西向1398.067 1.00 0.300南向372.069 1.00 0.300北向411.310 1.00 0.300整个建筑平均遮阳系数0.300（四）平均传热系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 1 1 14.850 14.850 18 2.0002 1 1 35.640 35.640 18 2.0003 1 1 25.245 25.245 18 2.0004 1 1 11.340 11.340 18 2.0005 1 1 11.340 11.340 18 2.0006 1~2 3 35.640 106.920 18 2.0007 1 1 11.880 11.880 18 2.0008 1 1 13.527 13.527 18 2.0009 1 2 18.495 36.990 18 2.00010 1 1 25.110 25.110 18 2.00011 1 1 9.183 9.183 18 2.00012 2~3 2 14.950 29.900 18 2.00013 2~3 2 8.125 16.250 18 2.00014 2~3 2 21.125 42.250 18 2.00015 2 1 20.150 20.150 18 2.00016 2~3 7 6.825 47.775 18 2.00017 2~3 2 22.100 44.200 18 2.00018 2 1 6.500 6.500 18 2.00020 2~3 3 22.750 68.250 18 2.00021 2~3 4 8.613 34.450 18 2.00022 2~3 2 8.938 17.875 18 2.00023 3 2 39.600 79.200 18 2.00024 4~8 15 22.108 331.621 18 2.00025 4~14 204 1.530 312.120 18 2.00026 4~14 91 0.850 77.350 18 2.00027 4~14 22 1.190 26.180 18 2.00028 4~14 22 2.125 46.750 18 2.00029 4~14 11 1.360 14.960 18 2.00030 4~8 5 2.250 11.250 18 2.00031 C1024 1 5 2.400 12.000 18 2.00032 C1517 4~14 21 2.550 53.550 18 2.000 朝向总面积(m2) 1680.406 朝向平均传热系数 2.0002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 1 1 29.700 29.700 18 2.0002 1 1 9.993 9.993 18 2.0003 1 1 38.934 38.934 18 2.0004 1 1 33.885 33.885 18 2.0005 1 1 34.290 34.290 18 2.0006 1 2 36.990 73.980 18 2.0007 1 1 34.290 34.290 18 2.0008 1 1 40.500 40.500 18 2.0009 1 1 9.247 9.247 18 2.00010 2~3 2 3.575 7.150 18 2.00011 2~3 2 5.850 11.700 18 2.00012 2~3 2 13.975 27.950 18 2.00013 2~3 2 4.875 9.750 18 2.00014 2~3 2 18.525 37.050 18 2.00015 2~3 2 8.613 17.225 18 2.00016 2~3 2 12.025 24.050 18 2.00017 2~3 2 20.638 41.275 18 2.00018 2~3 2 19.825 39.650 18 2.00019 2~3 2 23.400 46.800 18 2.00020 2~3 3 20.150 60.450 18 2.00021 2~3 2 21.125 42.250 18 2.00022 2~3 2 17.550 35.100 18 2.00023 2~3 3 22.263 66.788 18 2.00025 3 1 9.100 9.100 18 2.00026 4~14 198 1.530 302.940 18 2.00027 4~14 88 0.850 74.800 18 2.00028 4~8 5 2.250 11.250 18 2.00029 C1024 1 2 2.400 4.800 18 2.00030 C1216 4~14 66 1.920 126.720 18 2.00031 C1517 4~14 21 2.550 53.550 18 2.000 朝向总面积(m2) 1398.067 朝向平均传热系数 2.0003. 南向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 1 1 23.234 23.234 18 2.0002 1 1 21.060 21.060 18 2.0003 1 1 18.900 18.900 18 2.0004 1 1 29.160 29.160 18 2.0005 2 1 12.675 12.675 18 2.0006 2~3 2 13.975 27.950 18 2.0007 2~3 2 11.538 23.075 18 2.0008 2~3 2 5.850 11.700 18 2.0009 2~3 2 10.400 20.800 18 2.00010 2 1 21.450 21.450 18 2.00011 2~3 2 5.038 10.075 18 2.00012 2~3 2 13.488 26.975 18 2.00013 2~3 2 6.825 13.650 18 2.00014 3 1 12.350 12.350 18 2.00015 3 1 15.600 15.600 18 2.00016 3 1 4.875 4.875 18 2.00017 C0917 4~14 22 1.530 33.660 18 2.00018 C1217 4~14 22 2.040 44.880 18 2.000 朝向总面积(m2) 372.069 朝向平均传热系数 2.0004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 1 3 37.800 113.400 18 2.0002 1 1 5.940 5.940 18 2.0003 1 1 4.320 4.320 18 2.0004 2 1 2.925 2.925 18 2.0005 2 1 19.500 19.500 18 2.0006 2~3 4 22.750 91.000 18 2.0007 2~3 2 5.850 11.700 18 2.0008 2~3 2 21.938 43.875 18 2.0009 3 1 6.825 6.825 18 2.00010 3 1 23.400 23.400 18 2.00011 3 1 14.625 14.625 18 2.00012 C0917 5~14 20 1.530 30.600 18 2.00013 C1024 1 1 2.400 2.400 18 2.00014 C1217 5~14 20 2.040 40.800 18 2.000 朝向总面积(m2) 411.310 朝向平均传热系数 2.000（五）总体热工性能朝向面积传热系数遮阳系数窗墙比标准要求结论东向1680.41 2.00 0.30 0.39 K≤2.50 满足西向1398.07 2.00 0.30 0.33 K≤2.50 满足南向372.07 2.00 0.30 0.16 K≤2.50 满足北向411.31 2.00 0.30 0.18 K≤2.50 满足综合平均3861.85 2.00 0.30 0.29标准依据《标准2》第4.2.2条标准要求各朝向外窗传热系数满足表4.2.2-1的要求(kW≤2.50且kE≤2.50且kS≤2.50且kN≤2.50)结论满足十九、可开启面积楼层房间编号房间面积门窗编号门窗面积开启比例门窗类型透光面积/房间面积开启面积/房间面积外窗开启比幕墙开启比结论4 4021(最不利房间)36.13 C1216 1.92 0.30 外窗0.05 0.02 0.30 －满足标准依据《标准2》第4.2.8条标准要求外窗开启比≥30%结论满足二十、外窗气密性最不利气密性等级－外窗气密性措施标准依据《标准2》第4.2.10条，分级与检测方法《标准4》标准要求外窗气密性不应低于《标准4》的4级是否符合标准要求－二十一、幕墙气密性最不利气密性等级－幕墙气密性措施标准依据《标准2》第4.2.11条，分级与检测方法《标准5》标准要求幕墙气密性不应低于《标准5》的3级是否符合标准要求－二十二、结论序号检查项结论可否性能权衡1 体型系数满足2 窗墙比满足3 可见光透射比满足4 天窗类型无5 屋顶构造满足6 外墙构造满足7 挑空楼板构造满足8 采暖与非采暖隔墙满足9 采暖与非采暖楼板满足10 外门构造满足11 地下墙构造满足12 周边地面构造满足13 非周边地面构造满足14 外窗热工满足15 可开启面积满足16 外窗气密性满足17 幕墙气密性满足结论满足。
