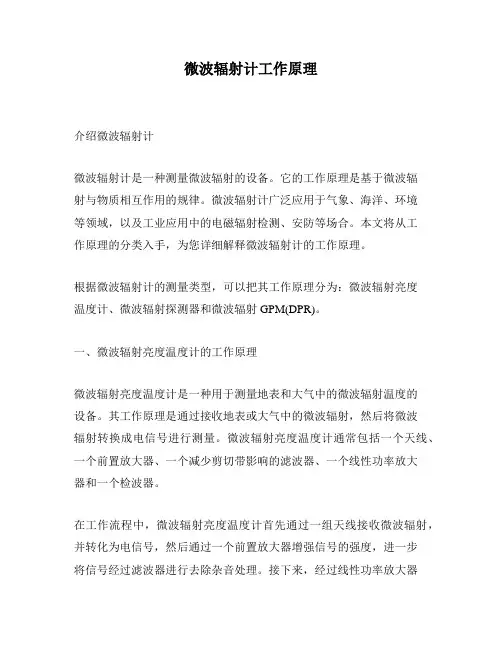

微波辐射计工作原理介绍微波辐射计微波辐射计是一种测量微波辐射的设备。
它的工作原理是基于微波辐射与物质相互作用的规律。
微波辐射计广泛应用于气象、海洋、环境等领域，以及工业应用中的电磁辐射检测、安防等场合。
本文将从工作原理的分类入手，为您详细解释微波辐射计的工作原理。
根据微波辐射计的测量类型，可以把其工作原理分为：微波辐射亮度温度计、微波辐射探测器和微波辐射 GPM(DPR)。
一、微波辐射亮度温度计的工作原理微波辐射亮度温度计是一种用于测量地表和大气中的微波辐射温度的设备。
其工作原理是通过接收地表或大气中的微波辐射，然后将微波辐射转换成电信号进行测量。
微波辐射亮度温度计通常包括一个天线、一个前置放大器、一个减少剪切带影响的滤波器、一个线性功率放大器和一个检波器。
在工作流程中，微波辐射亮度温度计首先通过一组天线接收微波辐射，并转化为电信号，然后通过一个前置放大器增强信号的强度，进一步将信号经过滤波器进行去除杂音处理。
接下来，经过线性功率放大器处理后，信号将被检测器检测并解析成相应的辐射亮度温度。
最后，温度信息将根据用户需要，被传输到记录设备或显示屏上进行分析或打印。
二、微波辐射探测器的工作原理微波辐射探测器是一种用于检测微波辐射的设备。
它的工作原理是通过微波辐射发射器的发送信号，经过反射后被接收到探测器上，并转换为电信号进行分析，进而计算出与微波辐射相关的信息。
微波辐射探测器的工作流程是通过微波辐射发射器向目标发出一定频率的微波辐射。
发射器发出的微波辐射将被反射回来，然后被接收器接收，转换为电信号，并经过数字信号处理后，将被解码并显示微波辐射的相关信息，如目标的距离、轮廓、速度和角度等。
三、微波辐射 GPM(DPR)的工作原理微波辐射 GPM(DPR)是一种测量降雨的设备，可以通过微波辐射的反射来分析降雨的强度、空间分布和降雨面积等。
其工作原理是通过发送微波辐射信号，利用目标的反射回波信息，观测微波辐射信号的反演过程，并通过计算反演回波的形成参数，进而分析大气中的水含量和降雨的强度。
被动红外与微波复合型探测器原理及应用近几年来，随着社会经济发展，人们对安防产品性能要求也越来越高，常规通用单一被动红外检测的报警器或单一微波检测的报警器，应用性能、可靠性、灵敏度等方面已不能满足于社会安防需要的发展了，于是近年来又研发了被动红外与微波复合型探测器。
这种被动红外与微波复合型探测器，结合被动红外与微波的优点，在性能方面互相补偿，大大减低了误报率，从而提高了安防应用的可靠性。
下面谈谈被动红外及微波探测器的原理，最后结合实际介绍产品的应用。
被动红外探测技术是一种应用比较广泛的探测系统，这种系统是专门用来检测物体辐射红外线的方式进行工作的。
在自然界中，任何高于绝对零度(-273.15º)的物体都可以辐射出红外线,而且辐射能量的大小与物体表面温度有关.被动红外探测器采用热释电人体红外传感器(PIR)作为信号捡取装置，热释电人体红外传感器(PIR)单元对红外线感受表现在敏感单元的温度,而温度变化导致电信号的变化,因热释电人体红外传感器(PIR)的特定结构(PIR由敏感单元、阻抗变换管、滤光窗、等组成，详细介绍见另一篇文章)决定了它具有二维识别的特性，也就是说满足于这种探测器的条件有两个：第一、必须是生物体，第二、物体必须要运动。
又用热释电人体红外传感器(PIR)加装了滤光窗，能有效地让人体辐射的红外光（波长为7-14μm）通过。
所以对人体有较高的灵敏度，而对于小动物则灵敏度大大下降。
可以有效地防止小动物入侵防区而引起误报警，热释电人体红外传感器(PIR)配合菲涅尔透镜可以将作用发挥到最大，菲涅尔透镜根据菲涅尔原理制成，把红外光线分成可见区跟盲区，同时又具有聚焦的作用，使热释电人体红外传感器(PIR)的灵敏度大大增加。
加装菲涅尔透镜后，探测器可以达到20*20M，如我司DT-73××系列的被动红外与微波复合智能型探测器，探测距离均可以达到18*18M。
被动红外探测器的主要检测的运动方向为横向运动方向，对径向方向运动的物体检测能力比较差。
微波的原理及其应用
微波是指频率范围在300MHz（兆赫兹）到300GHz（千兆赫兹）之间的电磁波。
微波的原理是通过产生高频的电磁场来激发物质内部的分子振荡，从而使物质产生加热效应。
微波原理的基础是电磁波与介质之间的相互作用。
微波的应用非常广泛，以下是一些常见的应用：
1. 加热和烹饪：微波炉是最常见的微波应用之一。
微波通过与食物分子的振动相互作用，将电磁能转化为热能，从而迅速加热食物。
2. 通信：微波通信广泛应用于无线电广播、卫星通信和移动通信。
微波信号具有较高的传输容量和可靠性，可以传输大量的信息。
3. 雷达：雷达系统利用微波的反射原理来探测目标的距离、位置和速度。
雷达广泛用于航空导航、气象预报和军事侦察等领域。
4. 医疗诊断：微波医疗设备（如微波射频治疗仪）可以用于治疗肿瘤和各种皮肤病，通过微波能量的吸收和转化来达到治疗目的。
5. 非破坏性测试：微波可以用于检测材料中的缺陷、腐蚀和结构问题，例如在工程材料、建筑物和汽车制造等领域中的质量检测。
6. 火力控制：微波武器利用高功率的微波辐射来扰乱或破坏敌方电子设备，例如干扰雷达、导弹制导系统和无线通信。
总之，微波的原理主要是通过与物质相互作用来产生加热效应，其应用范围非常广泛，涵盖了食品加热、通信、雷达、医疗、测试和军事等领域。
传感器综述1、微波传感器微波传感器是继超声波、激光、红外等传感器之后的一种新型非接触传感器。
微波是波长介于红外线和雷达波之间的电磁辐射，频率在1010Hz 和1011Hz 之间，具有电磁波的性质，广泛应用于通信、传感、雷达、导弹制导、遥感、射电等方面[1]。
近年来,国外利用微波频段电磁波的特性,研制生产了大量用放非电参量的检测和无损伤探测方面的微波传感器,工作十分引人注目[2]。
在很多方面显示出优越性，一般可以概括为以下几方面[3]：1、测量具有不接触、非破坏性,因而可以进行活体检测,大部分测量不需要取样。
2、快速性、灵敏度高,捕捉信息几乎不需要时间,可以进行在线检测、动态检测和适时处理,进而实现动态自动控制。
3、能够适应恶劣环境下的检测。
如4、高温、高压、有毒、放射性环境以及恶劣5、天气、人所不能及之处等等。
长期以来,传感器的电检测技术基本上局限于低频和光频两个频段并从集总电路参数和电压、电流的观点来研究各种传感器的性能,很少使用它们之间的微波频段并从电磁波的角度来研究传感器。
随着这一领域的开拓和发展,不仅为传感器增加了新的分支和新的品种,而且也为微波半导体器件和微波集成电路开辟了新的应用前景[4]。
1.1、微波传感器原理电磁波包括的频谱范围极宽,它们的特性因频率不同而各异。
微波是频率很高的电磁波,它的低端频率为300MHz,高端可达300GHz。
微波具有一系列特性,用来进行非电参量的无损检测是很合适的[5]。
首先,微波具有似光性。
例如,微波具有良好的定向辐射性能,在自由空间沿直线传播且速度等于光速,在反射、折射、绕射、散射、干涉时遵循与光同样的物理定律。
其次,微波能够穿透大多数非金属材料,包括许多对光波来说是不透明的材料。
并且与这些材料的分子相互作用,从内部不均匀处产生反射、散射。
第三,微波遇到良导体时几乎全部反射,良导体在微波频率的趋肤深度仅几微米。
第四,介质对微波的吸收正比放介质的介电系数。
微波传感器的原理及应用1. 微波传感器的基本原理•微波传感器是一种利用微波进行非接触式检测的技术，通过检测微波的变化来获取目标物体的信息。
•微波传感器的工作原理基于微波的反射和吸收特性，当微波射向目标物体时，一部分微波被目标物体吸收，一部分则被目标物体反射回来。
•传感器通过接收反射回来的微波，可以获取目标物体的距离、运动速度、形状等信息。
2. 微波传感器的工作原理解析•微波传感器发射一束微波，这束微波会与目标物体进行交互。
•当目标物体靠近传感器时，微波的反射时间会减少，传感器能够检测到目标物体的距离。
•当目标物体移动时，微波的频率会发生变化，传感器可以通过测量频率变化来检测目标物体的速度。
•传感器还可以通过分析微波的反射图案来获取目标物体的形状信息。
3. 微波传感器的应用领域• 3.1 家庭安防系统–微波传感器可以用于家庭安防系统中，通过检测房间内的微波反射和吸收情况，可以判断是否有陌生人进入房间。
–在出现可疑情况时，传感器可以触发报警系统，保护家庭的安全。
• 3.2 自动门–微波传感器可以用于自动门系统中，当有人靠近门时，传感器可以感知到，并自动打开门。
–这种应用方式方便了行人的进出，提高了门的使用便利性。
• 3.3 车辆避障系统–微波传感器可以用于车辆避障系统中，通过检测前方障碍物的距离和形状，可以帮助驾驶人员避免碰撞。
–这种应用方式提高了车辆行驶的安全性，并减少了事故的发生率。
• 3.4 无人机导航–微波传感器可以用于无人机导航系统中，通过检测周围环境的距离和形状，可以帮助无人机避免障碍物，并自动规划飞行路径。
–这种应用方式提高了无人机的飞行安全性，并提升了导航的准确性。
4. 微波传感器的优势和不足4.1 优势•非接触式检测：微波传感器可以实现非接触式的检测，无需与目标物体直接接触，减少了对目标物体的干扰。
•高灵敏度：微波传感器对微小的变化非常敏感，可以探测到微弱的微波信号，提高了检测的准确性。

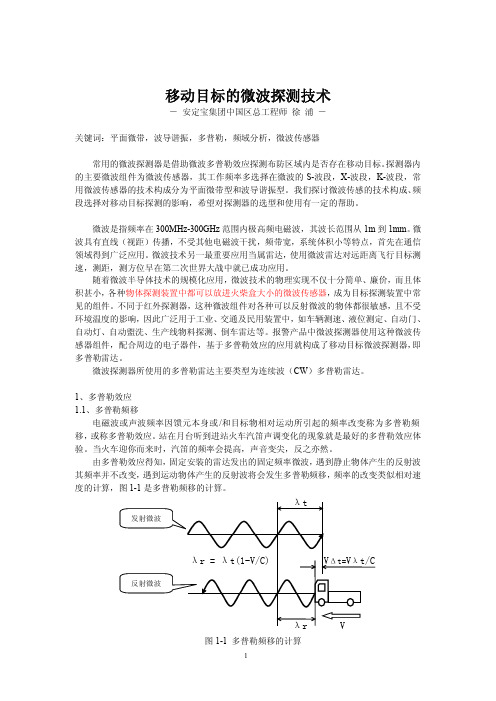

移动目标的微波探测技术－安定宝集团中国区总工程师徐浦－关键词：平面微带，波导谐振，多普勒，频域分析，微波传感器常用的微波探测器是借助微波多普勒效应探测布防区域内是否存在移动目标。
探测器内的主要微波组件为微波传感器，其工作频率多选择在微波的S-波段，X-波段，K-波段，常用微波传感器的技术构成分为平面微带型和波导谐振型。
我们探讨微波传感的技术构成、频段选择对移动目标探测的影响，希望对探测器的选型和使用有一定的帮助。
微波是指频率在300MHz-300GHz范围内极高频电磁波，其波长范围从1m到1mm。
微波具有直线（视距）传播，不受其他电磁波干扰，频带宽，系统体积小等特点，首先在通信领域得到广泛应用。
微波技术另一最重要应用当属雷达，使用微波雷达对远距离飞行目标测速，测距，测方位早在第二次世界大战中就已成功应用。
随着微波半导体技术的规模化应用，微波技术的物理实现不仅十分简单、廉价，而且体积甚小，各种物体探测装置中都可以放进火柴盒大小的微波传感器，成为目标探测装置中常见的组件。
不同于红外探测器，这种微波组件对各种可以反射微波的物体都很敏感，且不受环境温度的影响，因此广泛用于工业、交通及民用装置中，如车辆测速、液位测定、自动门、自动灯、自动盥洗、生产线物料探测、倒车雷达等。
报警产品中微波探测器使用这种微波传感器组件，配合周边的电子器件，基于多普勒效应的应用就构成了移动目标微波探测器，即多普勒雷达。
微波探测器所使用的多普勒雷达主要类型为连续波（CW）多普勒雷达。
1、多普勒效应1.1、多普勒频移电磁波或声波频率因馈元本身或/和目标物相对运动所引起的频率改变称为多普勒频移，或称多普勒效应。
站在月台听到进站火车汽笛声调变化的现象就是最好的多普勒效应体验。
当火车迎你而来时，汽笛的频率会提高，声音变尖，反之亦然。
由多普勒效应得知，固定安装的雷达发出的固定频率微波，遇到静止物体产生的反射波其频率并不改变，遇到运动物体产生的反射波将会发生多普勒频移，频率的改变类似相对速度的计算，图1-1是多普勒频移的计算。
微波传感器的原理及应用【摘要】微波传感器是利用微波的传输性能好、易反射、被吸收功率易测量等特点，用专门的微波振荡器来产生微波，特定的天线收发微波，在实际生产生活中用来测量被测物的距离、厚度、传输媒介性质等许多应用。
【关键词】微波传感器反射式遮断式一、微波的基础知识1、微波的性质与特点微波是波长为1,1000mm的电磁波，它既具有电磁波的性质，又不同于普通无线电波和光波。
微波相对于波长较长的电磁波具有下列特点:1(定向辐射装置容易制造;2(遇到工作障碍物易于反射;3(绕射能力较差;4(传输性能良好，传输过程中受烟、火馅、灰尘、强光等的影响很小;5(介质对微波的吸收与介质的介电常数成比例，水对微波的吸收能力最强。
正是这些特点构成了微波检测的基础。
2、微波振荡器与微波天线微波振荡器是产生微波的装置。
由于微波很短，频率很高(300MHz,300GHz)，振荡回路具有非常微小酌电感与电容，故不能用普通的电子管与晶体管构成微波振荡器。
构成微波振荡器的器件有调速管、磁控管或某些固体元件。
小型微波振荡器也可采用体效应管。
由微波振荡器产生的振荡信号需要用波导管(波长在1000cm以上可用同轴线)传输，并通过天线发射出去。
为了使发射的微波具有尖锐的方向性，天线具有特殊的结构。
常用的天线如图1所示，有喇叭形天线、抛物面天线、介质天线与隙缝天线等。
喇叭形天线结构简单，制造方便，可看作波导管的延续。
喇叭形天线在波导管与敞开的空间之间起匹配作用以获得最大的能量输出。
抛物面天线犹如凹面镜产生平行光，这样位微波发射的方向性得到改善。
图1 常用微波天线(a) 扇形喇叭天线 (b) 圆锥形喇叭天线(c) 旋转抛物面天线 (d) 抛物柱面天线二、微波传感器由发射天线发出的微波，遇到被测物时将被吸收或反射，使功率发生变化。
若利用接收天线，接收通过被测物或由被测物反射回来的微波，并将它转换成电信号，再由测量电路测量和指示，就实现了微波检测过程。
微波雷达测速测距传感器1.微波雷达测速测距传感器应用范围微波测速说明微波信号源采用全固态器件，合金捛腔体喇叭形天线收发，混频管接收经反射后的微波信号与发射波信号混频。
被测物体移动时，由于直达波和反射波混合的结果在接收检波器上混频出差拍信号，该差拍信号的频率和移动物体速度成线性关系。
速度越快，差拍频率越高，速度越慢，差拍信号频率越低。
被测物体与微波腔体振荡器不移动时，输出的频率为零。
探头对目标距离近信号输出幅度大,探头对目标距离远信号输出幅度小.利用信号幅度特性可得到距离信息。
（对相对运动的物体而言）2.远程微波远程测速 /测距传感头（测程3-1000m)微波远程测速传感头用于车，船，飞鸟，等目标的远距测速>1000m（试验时大于2km)同时提供微波雷达测距传感器（测程水面大于300m）本振10G CWFM 调制频偏80mhz收发采用双头，发送电压DC8v电流80mA/20mw(测速传感器）\测距传感器(DC+12.5v电流100mA)接收+DC6-12.5V电流7 0mA3。
微波雷达测速传感器（测程0.1-300m)微波腔体振荡器频率为1 0.525G可用于非接触测量车辆供微波腔体振荡器频率为10.525G可用于非接触测量物体车辆的移动速度角度70度，腔体内包含混频管震荡管及收发谐振天线微波测距原理本雷达测距传感器是依据调频连续波原理（FMCW Frequency Mod u lat ed Continuous Wave）为基础的雷达物位计，它区别于脉冲式雷达，并因其探测近距离优越的性能而广泛应用于汽车防撞及工业物位领域。
物位测量精度不受介质介电常数、浓度（密度）、压力和温度的影响物位测量精度不受雾，泡沫、粉尘、蒸汽以及容器形状影响雷达使用线性调频高频信号，发射频率随一定时间间隔的线性（频率），频率范围为 10.5G , 波长约为3cm。
由于发射频率是随着信号调制的时间变化的，接收混频后输出与反射物体距离成比例的低频回波信号。
微波感应器工作原理
微波感应器是一种利用微波辐射原理进行人体识别和监测的设备。
它的工作原理基于微波辐射的特性和人体对微波的反射与吸收。
微波辐射是一种电磁波，具有较高的频率和波长短的特点。
微波感应器通常会发射一束连续的微波信号，这些信号由发射器产生并通过天线发射出去。
当微波信号遇到物体时，会产生反射、折射和吸收。
人体作为一个具有较大水分含量的物体，对微波信号具有较高的吸收能力。
因此，当人体进入微波感应器的监测范围内时，微波信号会被人体吸收部分，而剩余的信号则会被反射回来。
微波感应器的接收器会接收到反射回来的微波信号，并分析信号的变化。
当人体靠近或穿过感应器的监测区域时，由于人体对微波的吸收特性，接收到的信号强度会发生变化。
通过监测信号的强弱以及变化的时间来判断是否有人体存在。
微波感应器的工作原理具有很高的灵敏度和准确性。
由于微波信号在大部分物体上具有较高的穿透能力，而且不受光线、温度和湿度等环境因素的影响，因此微波感应器可以在不同的环境中有效地工作。
它广泛应用于安防监控、自动门控制、灯光控制等领域。
HB100微波模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器，主要应用于自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等场所。
HB100是标准的10.525GHz微波多普勒雷达探测器，这种探测方式与其它探测方式相比具有如下的优点：１、非接触探测；２、不受温度、湿度、噪声、气流、尘埃、光线等影响，适合恶劣环境；3、抗射频干扰能力强；４、输出功率小，对人体构不成危害；
５、远距离：探测范围超过20米。
多普勒原理简介：多普勒理论是以时间为基础的，当无线电波在行进过程中碰到物体时该电波会被反射，反射波的频率会随碰到物体的移动状态而改变。
如果无线电波碰到的物体的位置是固定的，那么反射波的频率和发射波的频率应该相等。
如果物体朝着发射的方向移动，
则反射回来的波会被压缩，就是说反射波的频率会增加；反之反射回来的波的频率会随之减小。
根据多普勒原理设计的微波探测器由FET介质DRO微波震荡源（10.525GHz）、功率分配器、发射天线、接收天线、混频器、检波器等电路组成（图2）。
发射天线向外定向发射微波，遇到物体时被反射，反射波被接收天线接收，然后到混合器与振荡波混合，混合、检波后的低频信号反应了物体移动的速度
微波感应范围图
采用10.525GHz的微波与采用较低频段波相比有以下优点：1、微波天线发射时具有良好的定向性，因此很容易控制微波探头的作用范围。
2、微波在传输过程中较易被衰减、吸收和反射，遇到墙壁等遮挡物时会被遮挡，因此墙壁等遮挡物外的物体对其干扰很小。
供电：给HB100供电有连续直流供电（CW）模式和脉动供电（PW）模式两种：HB100适应电压范围为5V±5％。
在连续直流供电（CW）模式下工作时典型电流为35mA（典型值）。
在低占空比脉冲供电(PW)模式下工作时，推荐给HB100提供5V、脉冲的宽度在5μs～30μs之间（典型值为20μs）、频率为2～4kHz （典型值为2.0kHz）的脉冲供电。
3～10％的占空比脉冲供电时平均电流为
1.2mA～4mA。
脉冲供电电压必须在4.75V～5.25V之间，脉冲顶端的平坦度会影响HB100的探测能力。
电源电压超过5.25V时，它的可靠性会降低，并可能导致标称频率外的射频输出和该电路永久性损坏。
射频输出：在所有推荐工作模式下，HB100的射频功率输出是非常低的，均在对人体构不成任何危害的安全范围内工作。
在连续直流供电（CW）模式下工作时，总输出功率小于15mW。
输出功率密度在5mm处为1mW/cm2，1m处为0.72μW/cm2。
当在5％占空比的脉冲供电模式工作时，功率密度分别减少到50μW/cm2和0.036μW/cm2。
IF输出：当物体在HB100的有效探测范围内以1m/s的速度相对于HB100的天线面（非铝质屏蔽罩的那一面为天线面）做径向移动时，HB100的IF输出为72Hz/ s，IF的脉动输出频率与物体相对径向移动速度成近似线性关系。
IF的输出幅度与物体的大小、距离有关，当一个体重70kg、身高170cm的测试者在距离HB100 1m处以1m/s的速度相对于HB100做径向移动时，IF的输出为5mV、72Hz/s 脉动信号，IF的输出幅度与距离的平方成近似反比关系。
注意：1.探测范围取决于目标的反射度和大小以及信噪比。
2.10.525GHz下的多普勒速度为31Hz/m.p.h
3.安装模块必须使其天线面（非铝质屏蔽罩的那一面为天线面）向着被检测区域，用户也可以自行调整方向，以达到最佳的覆盖区域.
简单故障判断：HB100的IF输出在焊接的时候很容易被击穿，用万用表的二极管档测量IF对GND和GND对IF的压降，正常时（V IF-GND V GND-IF）分别均在0.25V左右。
HB100参数表
原理图一PW供电方式一
（图中V DD=10~18V DC,V CC=5V DC调整电位器可以调整探测距离从3m～25m）
原理图二PW供电方式二
原理图三CW供电方式
====================================================================
应用实例一：自动门控制、ATM提款机自动录像控制
本电路作用距离4－15米连续可调，和热释电红外探测器相比，具有抗强光干扰，探测距离远，不受温、湿度影响等优点。
电路原理简述：图中U1是微波感应探测器模块，通过K202,K203,R202,R219向模块提供2kHz 的脉动电源（能产生频率为2khz 高电平宽度为20uS的电路很多，如使用反向器CD4069、lm555 等），K201在U1起作用期间导通，把U1输出的反应物体移动的低频信号选通输出， C202为采样保持电路，保证信号的连续和完整。
由LM358组成的两极低通放大电路把U1的输出放大，在LM358的1脚输出。
可调电阻R213 用于调整一级放大器的增益，调整R213的大小可以调整探测距离。
应用实例二：火车自动信号机开关电路
作用距离：1－9米连续可调。
这种电路的抗干扰能力更强，调整范围更大，可以应用于野外和条件较为恶劣的场所使用。
原理简述：上图是一个完整的应用电路，U3D（LM339）及周围相关元件组成2kHz 低占空比振荡器，P1，P2 提供脉动电源和选通。
E9为采用保持电容，反应物体移动的低频信号经过LM324 A、B 及周围元件组成的低通放大电路放大后，到由LM324 C 及周围相关元件组成的比较器。
C9-C12,R32-R35组成的低通滤波网络虑除工频干扰信号。
由U3A组成的延时电路保证了发现物体移动后电路有相当时间的稳定输出。
由U1A及相关元件组成的第一级放大电路，其增益A1A≈R30/R31=375/473=78.7；第二级放大器由U1B及相关电路组成，放大增益A1B≈R36/(R35+R34)=475/943=50；两级放大的增益为A=78.7×50＝3935，即为36db。
由U1C及R39、R40、P2、E12组成的电压比较器，把前级放大的信号变换成脉冲信号，再由U3A及相关元件组成的延时电路延
时输出。
调整P2可以改变探测距离的大小，改变R41、E13、R42的大小可以调整输出时间的长短。
应用实例三：三鉴探头
原理概述：三鉴是指红外主导、微波辅助、单片机智能处理（PIR/MW/AI）的综合探测技术，当被动红外发现目标后启动微波检测电路，当两种信号均有效并通过单片机智能处理符合报警输出条件时，由单片机给出报警信号。
电路简析：本电路中被动红外（PIR）信号经滤波后直到单片机的比较器的输入口17、18脚，比较器把红外头感应到的信号直接转换为脉冲信号，数字信号经MPU PIC16C622A 的处理，利用软件可以进行出、入识别以及干扰的虑除。
RB1输出2kHz 占空比为5％的脉冲（宽度为20uS），驱动P2给微波探测器提供脉冲电源。
微波探测器的低频输出通过P1选通输出到C101采用保持电容上。
反应物体移动的低频信号经U1A及相关元件组成的可编程运算放大器放大，再经U1B组成的比较器进行电平转换，转换后的脉冲信号到PIC16C622 的RB3脚输入到MPU。
当红外发现目标后，RB1输出高电平，三极管K3导通，由U1A组成的可编程放大器的增益由100倍增加到10000倍左右，微波探测器电路开始工作，MPU开始检测物体移动信号。
MPU通过对PIR信号分析，可以判断出红外源的出入情况，以此可以排除热空气以及非热源移动物体的干扰（如飘动的窗帘、转动的电扇等），同时综合微波探测器的信号，可以排除多种热源的干扰。
合理的MPU数学模型和编制科学的软件，可以识别出体重小于20kg宠物。
基本上可以消除宠物的引起的误报。
本电路中改变P1的大小，可以改变放大电路的增益，从而调整微波电路的探测距离。
HB100微波移动传感器:
HB100 (移动微波探测模块)应用多普勒现象感测移动的X-波段微波传感器，广泛应用于防盗,自动感应门,自动感应灯,交通测速,智能化控制,医疗生命探测等领域。
技术参数：
发射:
1发射频率 : 10.525 GHz
2频率设置精度 : 3MHz
3输出功率(最小): 13dBm EIRP
4工作电压 : 5V±0.25V
5工作电流(CW): 60mA max., 37mA typical 6谐波发射: ＜-10dBm
7脉冲工作模式:
8平均电流 (5％DC) : 2mA typ.
9脉冲宽度(Min.): 5uSec
10负载循环(Min.): 1％
接收:
1灵敏度(10dB S/N ratio)3Hz至80Hz 带宽: -86dBm
3Hz至80Hz带宽杂波 10uV
2天线增益: 8dBi
3垂直面3dB波束宽度: 36度
4水平面 3dB 波束宽度: 72度
5重量: 8 克
6规格: 37×45×8mm。
