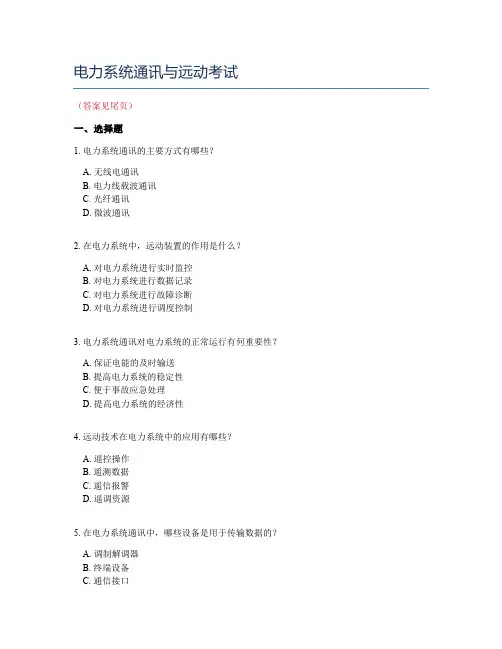

电力系统通讯与远动考试（答案见尾页）一、选择题1. 电力系统通讯的主要方式有哪些？A. 无线电通讯B. 电力线载波通讯C. 光纤通讯D. 微波通讯2. 在电力系统中，远动装置的作用是什么？A. 对电力系统进行实时监控B. 对电力系统进行数据记录C. 对电力系统进行故障诊断D. 对电力系统进行调度控制3. 电力系统通讯对电力系统的正常运行有何重要性？A. 保证电能的及时输送B. 提高电力系统的稳定性C. 便于事故应急处理D. 提高电力系统的经济性4. 远动技术在电力系统中的应用有哪些？A. 遥控操作B. 遥测数据C. 遥信报警D. 遥调资源5. 在电力系统通讯中，哪些设备是用于传输数据的？A. 调制解调器B. 终端设备C. 通信接口D. 电源设备6. 电力系统通讯中的频率偏差如何影响电力系统的运行？A. 影响电力系统的功率平衡B. 影响电力系统的频率稳定C. 影响电力系统的电压稳定性D. 影响电力系统的数据传输7. 远动装置的电源要求有哪些？A. 稳定的交流电源B. 直流电源C. 不间断电源D. 蓄电池8. 在电力系统通讯中，如何保证数据的实时性和准确性？A. 采用高频率的通讯技术B. 采用高精度的传感器C. 采用优化的通讯协议D. 采用冗余的通讯线路9. 电力系统通讯中的噪声主要来源于哪些方面？A. 自然噪声B. 人为噪声C. 设备内部噪声D. 电磁干扰10. 远动装置在电力系统中的作用是什么？A. 对电力系统进行实时监控B. 对电力系统进行数据记录C. 对电力系统进行故障诊断D. 对电力系统进行调度控制11. 电力系统通讯中，以下哪个是远动装置的主要功能？A. 数据采集和传输B. 电力系统的自动保护C. 电力系统的稳定控制D. 电力系统的故障诊断12. 在电力系统中，远动装置对遥控和遥调的执行误差要求是？A. ≤0.5%B. ≤1%C. ≤2%D. ≤5%13. 电力系统远动中，TA代表的是？A. 电流互感器B. 电压互感器C. 遥测装置D. 遥控装置14. 在电力系统通讯中，以下哪种设备负责将接收到的数据传输到控制中心？A. 调制解调器B. 通信接口板C. 远动终端D. 数据服务器15. 电力系统远动中，当远动装置退出运行时，以下哪种情况不会发生？A. 数据采集中断B. 电力系统失去控制C. 遥控和遥调功能失效D. 设备故障报警16. 在电力系统通讯中，以下哪种设备用于测量电流？A. 电流互感器B. 电压互感器C. 遥测装置D. 遥控装置17. 电力系统远动中，RTU代表的是？A. 远动终端单元B. 数据传输单元C. 遥控单元D. 数据采集单元18. 在电力系统通讯中，以下哪种设备用于传输数据？A. 调制解调器B. 通信接口板C. 远动终端D. 数据服务器19. 电力系统远动中，当远动装置正常工作时，以下哪种情况不会发生？A. 数据采集正常B. 电力系统运行正常C. 遥控和遥调功能正常执行D. 设备故障报警20. 电力系统通讯中，以下哪种设备负责将控制中心的命令传输到远动装置？A. 调制解调器B. 通信接口板C. 远动终端D. 数据服务器21. 电力系统通讯的主要方式有哪些？A. 有线通讯B. 无线通讯C. 光纤通讯D. 微波通讯22. 在电力系统中，远动装置的主要作用是什么？A. 远距离测量和控制B. 数据处理和分析C. 电力系统的故障诊断和恢复D. 电力系统的调度和控制23. 电力系统通讯对遥控、遥调的执行有哪些要求？A. 遥控、遥调指令的发出必须准确无误B. 遥控、遥调执行的结果必须实时反馈C. 遥控、遥调的执行过程必须受到严格的监控D. 遥控、遥调的执行应具备远程访问功能24. 在电力系统通讯中，通常使用的通信协议有哪些？A. IEC 60870-5-101B. IEC 60870-5-104C. DNP 3.0D. FTP25. 在电力系统远动中，通常使用的编程语言有哪些？A. JavaB. C++C. PythonD. JavaScript26. 电力系统通讯中的频率偏差如何计算？A. 频率偏差 = 实际频率 - 标准频率B. 频率偏差 = 标准频率 - 实际频率C. 频率偏差 = (实际频率 - 标准频率) / 标准频率 * 100%D. 频率偏差 = (标准频率 - 实际频率) / 实际频率 * 100%27. 在电力系统通讯中，如何保证数据的实时性和准确性？A. 采用高频率的通讯技术B. 采用高精度的传感器和测量设备C. 采用有效的通讯协议和数据传输技术D. 采用严格的数据校验和纠错机制28. 电力系统远动中，如何实现设备的远程监控和管理？A. 通过互联网实现远程监控和管理B. 通过专用的网络设备实现远程监控和管理C. 通过无线通信技术实现远程监控和管理D. 通过光电望远镜实现远程监控和管理29. 在电力系统通讯中，如何防止数据干扰和破坏？A. 采用屏蔽电缆和光缆B. 采用滤波器和抗干扰芯片C. 采用加密技术和身份验证D. 采用冗余数据和容错机制30. 电力系统通讯的主要方式有哪些？A. 有线通讯B. 无线通讯C. 光纤通讯D. 卫星通讯31. 在电力系统中，远动装置的作用是什么？A. 远距离测量和控制B. 数据处理和分析C. 保护电力设备D. 提供电力系统的实时监控32. 电力系统中的通信协议有哪些？A. IEC 60870-5-101B. IEC 60870-5-104C. DNP 3.0D. Modbus33. 在电力系统通讯中，通常使用哪种调制方式？A. 脉冲调制B. 移频键控C. 正交幅度调制D. 增强型扩频34. 电力系统远动中的遥测参数主要包括哪些？A. 电压B. 电流C. 频率D. 功率因数35. 在电力系统通讯中，如何判断通信线路的故障？A. 通过观察线路外观B. 使用万用表测量线路电阻C. 观察线路的相位变化D. 利用通讯设备的远程管理功能36. 电力系统通讯对电源的要求有哪些？A. 稳定的电源供应B. 适当的电源频率C. 适当的电源功率D. 电源的杂散电容和电感37. 在电力系统远动中，如何通过遥控命令实现对电力设备的控制？A. 使用单个遥控命令实现单台设备的控制B. 使用分组遥控命令实现对多台设备的控制C. 使用顺序控制命令实现对设备的顺序控制D. 使用定时控制命令实现对设备的定时控制38. 电力系统通讯中的网络安全措施包括哪些？A. 加密通信B. 访问控制列表C. 防火墙技术D. 定期更新系统和软件39. 在电力系统通讯中，如何提高通信的可靠性和稳定性？A. 采用冗余设计B. 使用高质量的通讯设备C. 对通讯线路进行定期维护和检查D. 建立完善的故障应急处理机制40. 电力系统通讯中，以下哪种设备负责传输和接收信号？A. 调度端B. 变电站C. 隔离变压器D. 远动终端41. 在电力系统通讯中，哪种通信方式具有较高的传输速率和较低的误码率？A. 电话通信B. 无线通信C. 光纤通信D. 电力线载波通信42. 远动系统的主要功能是什么？A. 监测和控制电力系统的运行状态B. 提供电力系统的实时数据C. 进行电力系统的分析和计算D. 保障电力系统的安全运行43. 在电力系统中，哪种设备用于控制和保护电力设备的操作？A. 电力调度中心B. 变电站自动化系统C. 远动系统D. 电力线路开关44. 电力系统通讯中，哪种设备用于信号的调制和解调？A. 调度端B. 变电站C. 隔离变压器D. 调频器45. 远动系统的基本构成包括哪些部分？A. 传感器B. 微处理器C. 操作系统D. 通信接口46. 电力系统通讯中，哪种通信协议用于传输控制命令？A. IEC 60870-5-101B. IEC 60870-5-103C. IEC 60870-6-101D. IEC 60870-6-10247. 在电力系统通讯中，哪种设备用于测量和保护电力设备的参数？A. 电力调度中心B. 变电站自动化系统C. 远动系统D. 电流互感器和电压互感器48. 电力系统通讯中，哪种通信方式适用于长距离传输？A. 电话通信B. 无线通信C. 光纤通信D. 电力线载波通信49. 远动系统的核心任务是？A. 监测和控制电力系统的运行状态B. 提供电力系统的实时数据C. 进行电力系统的分析和计算D. 保障电力系统的安全运行二、问答题1. 什么是电力系统通讯？它在电力系统中的作用是什么？2. 电力系统远动技术是什么？它的主要功能是什么？3. 电力系统通讯与远动在电力系统中的地位如何？4. 什么是电力系统的数据采集与监控系统（SCADA）？它是如何工作的？5. 什么是电力系统的自动保护装置？它在电力系统中的作用是什么？6. 什么是电力系统的调度自动化系统？它的功能是什么？7. 什么是电力系统的负载发电？它在电力系统中的作用是什么？8. 什么是电力系统的无功补偿？它的作用是什么？参考答案选择题：1. ABCD2. AD3. ABCD4. ABCD5. ABC6. ABD7. ACD8. BCD9. ABCD 10. AD 11. A 12. B 13. A 14. C 15. D 16. A 17. A 18. D 19. D 20. C21. ABCD 22. A 23. ABC 24. ABC 25. BC 26. A 27. BCD 28. ABC 29. ABCD 30. ABCD 31. ABD 32. ABCD 33. ABCD 34. ABCD 35. ABCD 36. ABCD 37. ABCD 38. ABCD 39. ABCD 40. D41. C 42. A 43. B 44. D 45. ABCD 46. B 47. D 48. C 49. A问答题：1. 什么是电力系统通讯？它在电力系统中的作用是什么？电力系统通讯是指在电力系统中，通过通信设备将各种信息传输给调度中心或其他控制设备的过程。
电力系统自动化试卷及思考题答案年华北电力大学精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】1.那些实验是在EMS平台下进行？那些实验是在DTS平台下进行？EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P 和无功Q都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。
3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。
4,.以实验为例，举例说明继电保护对暂态稳定的影响？实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。
实验项目二体现出保护是相互配合的。
当本段拒动时，由上一级出口动作跳闸。
实验项目三做的是自动重合闸的“前加速”和“后加速”保护。
继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。
电力系统复习资料1电力网、电力系统和动力系统的定义是什么？电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2对电力系统运行的基本要求是什么？1.保证供电的安全可靠2.保证良好的电能质量3.保证电力系统运行得经济性3电力系统的电气接线图和地理接线图有何区别？答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
但难以表示各主要电机电器间的联系。
电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。
但难以反映各发电厂、变电所、电力线路的相对位置。
4何为电力系统的中性点？我国电力系统中性点运行情况如何？电力系统的中性点是指星形连接的变压器或发电机的中性点。
在小接地电流方式中主要有 1中性点不接地方式 2中性点经消弧线圈接地 3中性点经高阻抗接地方式我国110KV及220KV电力系统，采用中性点有效接地；330KV和500KV 电力系统，采用中性点全接地；60KV及以下的电力系统，采用中性点小电流接地。
5中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？答：对于故障相对地电压为零，非故障相的相电压变为线电压，电压值为原相电压的√3 ，中性点变为相电压。
电流呈容性。
6消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？正常运行时中性点电位为0，没有电流经过消弧线圈，当某相如A相发生单相接地，则作用在消弧线圈两端的电压为相电压，此时就有电感电流I 通过消弧线圈和接地点，I 滞后电压90度，与接地点电容电流I 方向相反，互相补偿抵消。
接地点电流是I 和I 的相量和，因此，如果适当选择消弧线圈电感，可使接地点的电流变得很小，甚至等于零，这样，接地点电弧就会很快熄灭。
序号选项标识1串联A 1并联B 1混联C 1无联系D 2电压相位超前电流相位90A 2电流相位超前电压相位90B 2同相位C 2电流相位超前电压相位120D 3不增加电网的短路容量A 3便于实现两大电网的非同期联网运行B 3提高电力系统的阻尼C 3不产生谐波影响D 4直接接地A 4不接地B 4经消弧线圈接地C 4经小电抗接地D 5发电机A 5断路器B 5变压器C 5熔断器D 6支路元件参数A 6发电机参数B 6电压参数C 6负荷参数D 7A 7B 7C 7D 8解析法A 8积分法B 8迭代法和牛顿法C 8差分法D 9低压电网互联运行A 9发展高一级电网B 9多母线分列运行C 9采用直流联网D 10200A 10150B 10100C 1050D 111A 112B 113C 114D 12并联电容器A 12并联调相机B 12并联静止补偿器C 12串联补偿电容器D 132A 131.5B 13不变C 13D 14A 14220B 14330C1±0.5±0.2±0.8±14500D 15杆塔A 15保护包皮B 15绝缘子C 15金具D 16电阻率A 16导线的截面积B 16长度C 16以上均是D 17牛顿-拉夫逊法A 17高斯-赛德尔法B 17积分法C 17差分法D 18阻抗A 18电流B 18有功C 18无功D 19变电站A 19换流站B 19用户侧C 19发电厂D 20事故备用A 20检修备用B 20负荷备用C 20国民经济备用D 210A 211B 212C 213D 221A 225B 2230C 2225D 23SCADA A 23AGC B 23网络应用分析C 23RTU D 24抑制短路容量A 24合理利用一次能源B 24利用时间差C 24承受较大的冲击负荷D 2530%-40%A 2540%-50%B 2550%-60C 2560%-70%D 26断路器开关A 26电源侧隔离开关B 26负荷侧隔离开关C 26任意开关D 27高5%A 27低5%B 27相同C 27低10%D 280.2A 280.5B 280.8C281D 29电阻A 29电抗B 29阻抗C 29长度D 30三相短路A 30两相短路B 30两相短路接地C 30单相接地短路D。

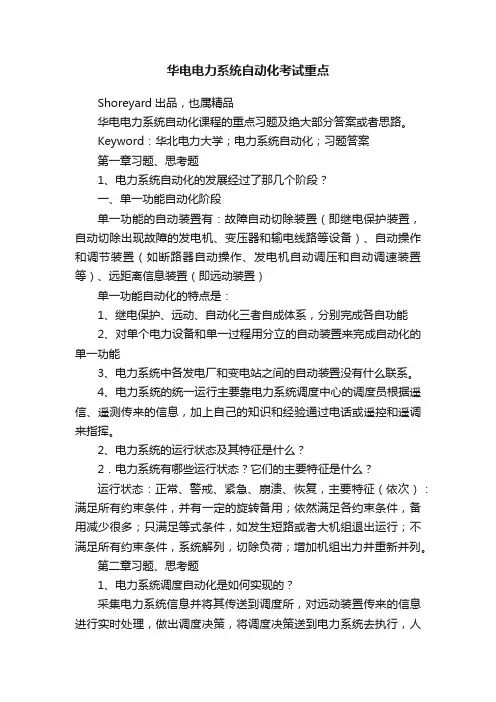

华电电力系统自动化考试重点Shoreyard出品，也属精品华电电力系统自动化课程的重点习题及绝大部分答案或者思路。
Keyword：华北电力大学；电力系统自动化；习题答案第一章习题、思考题1、电力系统自动化的发展经过了那几个阶段？一、单一功能自动化阶段单一功能的自动装置有：故障自动切除装置（即继电保护装置，自动切除出现故障的发电机、变压器和输电线路等设备）、自动操作和调节装置（如断路器自动操作、发电机自动调压和自动调速装置等）、远距离信息装置（即远动装置）单一功能自动化的特点是：1、继电保护、远动、自动化三者自成体系，分别完成各自功能2、对单个电力设备和单一过程用分立的自动装置来完成自动化的单一功能3、电力系统中各发电厂和变电站之间的自动装置没有什么联系。
4、电力系统的统一运行主要靠电力系统调度中心的调度员根据遥信、遥测传来的信息，加上自己的知识和经验通过电话或遥控和遥调来指挥。
2、电力系统的运行状态及其特征是什么？2．电力系统有哪些运行状态？它们的主要特征是什么？运行状态：正常、警戒、紧急、崩溃、恢复，主要特征（依次）：满足所有约束条件，并有一定的旋转备用；依然满足各约束条件，备用减少很多；只满足等式条件，如发生短路或者大机组退出运行；不满足所有约束条件，系统解列，切除负荷；增加机组出力并重新并列。
第二章习题、思考题1、电力系统调度自动化是如何实现的？采集电力系统信息并将其传送到调度所，对远动装置传来的信息进行实时处理，做出调度决策，将调度决策送到电力系统去执行，人机联系。
2、电力系统采用什么调度方式？常采用分层调度控制，其优点为：便于协调调度控制，提高系统可靠性，改善系统响应。
我国电网调度的层次：国家调度中心、大区电网调度中心、省调度中心、地区调度所、县级调度所。
第三章习题、思考题1、频率偏离额定值对用户有何影响？频率变化会引起异步电动机转速变化，这会使得电动机所驱动的加工工业产品的机械的转速发生变化，使某些产品出现次品或废品；频率波动会影响某些测量和控制用的电子设备的准确性和性能，频率过低时有些设备甚至无法工作；频率降低会使电动机的转速和输出功率降低，导致其所带动机械的转速和出力降低，影响电力用户设备的正常运行。
1、说明同步、异步通信的工作原理和优缺点。
2、循环式通信规约和问答式规约各有什么特点？3、什么是A/D转换？什么是D/A转换？4、什么是越死区计算？有何作用？比较前一次采集的值（旧值）与现采集的值（新值）之差是否超过压缩因子的计算。
超过越死区，处理；否则，不处理。
它可以有效地减少向调度中心的数据输送量。
5、采样保持器的作用？作用是保证A/D转换器的输入模拟电压的稳定，从而提高A/D转换精度；不是所有的模拟量输入通道都需要采样保持器，当模拟信号的变化幅度小于A/D转换器的1/2LSB时，就不需要采样保持器6、简述RTU的直流采样原理。
7、简述RTU的交流采样原理。
8、远动系统采集的模拟量数据主要有哪些？9、远动系统采集的状态量数据主要有哪些？10、简述两元件法测量功率的原理？11、简述三元件法测量功率的原理？12、请写出对称三相电路的有功、无功、视在平均功率。
（已知Up、Ip、或UL、IL、φ）。
13、描述遥控的执行过程是怎样的？调度端向执行端发出遥控对象和遥控性质的命令，执行端收到以后，经CPU处理以后和向调度端发出校验信号。
调度端收到执行端发来的校验信号后与下发的命令进行比较，在校验无误的条件下，再发出执行命令，执行端收到命令后完成遥控操作，经过一定的延时之后，自动发出清除命令，为接收下一个遥控命令做好准备。
可见，遥控操作需要四步操作，即发对象和性质命令、返送核对、发执行命令、改变输出状态14、如何提高遥信的可靠性？15、用四位十进数的RTU的测量额定值为600MW的某发电机的有功功率，该机组超发时可达650MW。
若被测量负最大值时补码形式的A/D结果为D=补＝m 100110111010B时，求该路遥测的当地显示值是多少？调度端应显示多少？61.问答式传输模式问答式传输模式是以调度为主，由调度发出查询命令，厂、站端按发来的命令而工作，被查询的厂、站向调度传送数据或执行命令，为送到查询命令时，厂、站端的远动装置处于等待状态。

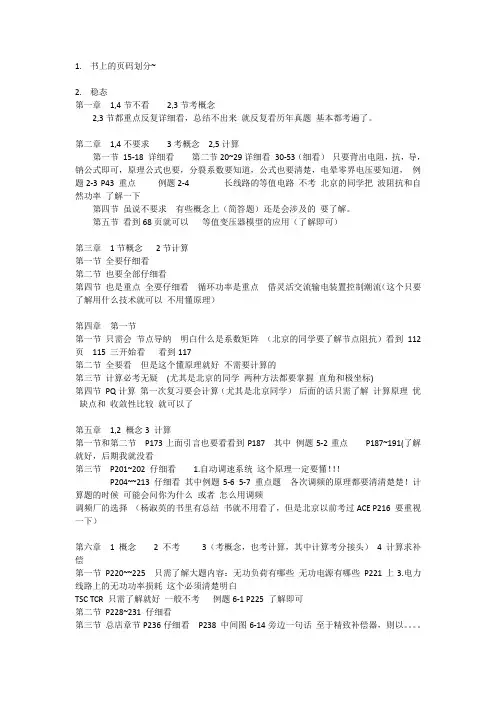

1.书上的页码划分~2.稳态第一章1,4节不看2,3节考概念2,3节都重点反复详细看，总结不出来就反复看历年真题基本都考遍了。
第二章1,4不要求3考概念2,5计算第一节15-18 详细看第二节20~29详细看30-53（细看）只要背出电阻，抗，导，钠公式即可，原理公式也要，分裂系数要知道，公式也要清楚，电晕零界电压要知道，例题2-3 P43 重点例题2-4 长线路的等值电路不考北京的同学把波阻抗和自然功率了解一下第四节虽说不要求有些概念上（简答题）还是会涉及的要了解。
第五节看到68页就可以等值变压器模型的应用（了解即可）第三章1节概念2节计算第一节全要仔细看第二节也要全部仔细看第四节也是重点全要仔细看循环功率是重点借灵活交流输电装置控制潮流（这个只要了解用什么技术就可以不用懂原理）第四章第一节第一节只需会节点导纳明白什么是系数矩阵（北京的同学要了解节点阻抗）看到112页115 三开始看看到117第二节全要看但是这个懂原理就好不需要计算的第三节计算必考无疑(尤其是北京的同学两种方法都要掌握直角和极坐标)第四节PQ计算第一次复习要会计算（尤其是北京同学）后面的话只需了解计算原理优缺点和收敛性比较就可以了第五章1,2 概念3 计算第一节和第二节P173上面引言也要看看到P187 其中例题5-2重点P187~191(了解就好，后期我就没看第三节P201~202 仔细看 1.自动调速系统这个原理一定要懂！！！P204~~213 仔细看其中例题5-6 5-7 重点题各次调频的原理都要清清楚楚！计算题的时候可能会问你为什么或者怎么用调频调频厂的选择（杨淑英的书里有总结书就不用看了，但是北京以前考过ACE P216 要重视一下）第六章 1 概念 2 不考3（考概念，也考计算，其中计算考分接头）4 计算求补偿第一节P220~~225 只需了解大题内容：无功负荷有哪些无功电源有哪些P221上3.电力线路上的无功功率损耗这个必须清楚明白TSC TCR 只需了解就好一般不考例题6-1 P225 了解即可第二节P228~231 仔细看第三节总店章节P236仔细看P238 中间图6-14旁边一句话至于精致补偿器，则以。

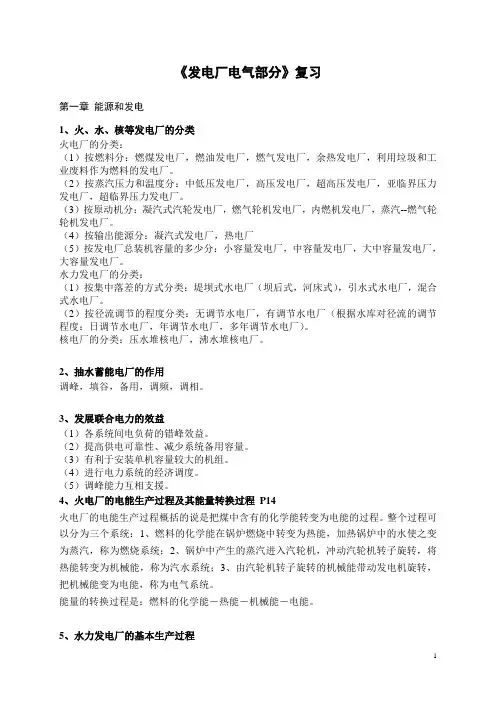

《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
名词解释1.遥测即远程测量：应用远程通信技术进行信息传输,实现对远方运行设备的监视和控制。
遥信即远程指示；远程信号：对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。
遥控即远程命令：应用远程通信技术，使运行设备的状态产生变化。
遥调即远程调节：对具有两个以上状态的运行设备进行控制的远程命令。
2.远动技术是一门综合性的应用技术，它的基本原理包括数据传输原理、编码理论、信号转换技术原理、计算机原理等。
远动配置是指主站与若干子站以及连接这些站的传输链路的组合体。
远动系统是指对广阔地区的生产过程进行监视和控制的系统，它包括对必需的过程信息的采集、处理、传输和显示、执行等全部的设备与功能。
3.误码率：错误接收的码元数与传送的总码元数之比。
用Pe表示。
误比特率：错误接收的信息量与传送信息总量之比。
用Peb表示。
在远动系统中，为了正确的传送和接收信息，必须有一套关于信息传输顺序、信息格式和信息内容等的约定，这一套约定称为规约或协议。
4.当同步字在信道中受到干扰，使其中某些码元发生变位，致使收端检测不出同步字，称为漏同步。
当接收到的信息序列中，出现与同步字相同的码序列时，在对同步字检测时会把它误判为同步字，造成假同步。
收发两端发送时钟和接收时钟的相位差<在工作过程中，通过相位调整，会使两者的相位差继续增加，直到≈一位，这种情况称为反校。
5.事件或告警状态的变化。
事件顺序记录的记录。
事件分辨率6.完成一次A/D转换所需的时间，称为转换时间。
7.数字滤波减少干扰在有用信号中的比重，提高信号的真实性。
的变化范围。
用这些量的实时运行值与其限值作比较，可能是越上限或越下限。
这时，另一方面要发出信号，这一功能称为越限比较8.标度变换又称为乘系数，是将A/D方法。
事故追忆功能。
9.直流采样/数转换后得到数字量，数字量的值与直流信号的大小成正比。
要完成的工作。
10.计算机网络11.可靠性由远动系统的可靠性和计算机系统的可靠性来保证。
它包括设实时性可以用总传送时间、总响应时间来说明。
总传送时间是从发送站事件发生起，到接收站显示为止，事件信息经历的时间。
总响应时间是从发送站的事件启动开始、至接收到接收站反送响应为止之间的时间间隔。
数据的准确性可以用总准确度、正确率、合格率等进行衡量。
12.MTBF平均无故障工作时间指系统或设备在规定寿命期限内、在规定条件下、相邻失效之间的持续时间的平均值，也就是平均故障间隔时间。
简答：1.远动信息的传输模式可以采用循环传输模式CDT和问答传输模式POLLING。
CDT传输模式：厂站端将要发送的远动信息按规约的规定组成各种帧，再编排帧的顺序，一帧一帧地循环向调度端传送。
问答传输模式也称polling方式。
在这种传输模式中，若调度端要得到厂站端的监视信息，必须由调度端主动向厂站端发送查询命令报文。
2.远动系统配置的基本模式远动配置是指主站与若干子站以及连接这些站的传输链路的组合体。
常用的远动配置有下面一些类型。
①点对点配置主站与子站之间通过专用的传输链路相连接的一种配置。
②多路点对点配置主站通过各自链路与多个子站相连的一种配置，主站与各子站可同时交换数据。
③多点星形配置主站与多个子站相连接的一种配置。
只许一个子站传输数据到主站；主站可与一个或多个子站传输数据，也可向全部子站同时传输报文。
④多点共线配置主站通过一公共链路与多子站相连的一种配置。
只许一个子站传输数据到主站；主站可选择一个或多个子站传输数据，也可向全部子站同时传输全局性报文。
⑤多点环形配置所有站之间的通信链路成环状, 主站可以通过两条不同的路径与每一子站通信。
以上五种配置，多点共线可以节省通信链路，但远动信息的传输只能采用问答传输模式。
多点环形配置使主站和子站之间有两条通信链路，可以提高传输的可靠性。
对不同结构的电网，可以根据实际情况，在各个局部选择不同的远动配置，由多种远动配置的组合，比如多点星形和多点共线，构成一个混合配置的完善的远动系统。
3.SCADA系统的基本功能包括：完成对各种模拟量、状态量和脉冲电度量的采集和处理，并将处理结果以图形、表格等形式进行显示。
当遥测越限、断路器和刀闸变位时，能完成越限记录和事故追忆功能，并将记录存档。
可以进行各种计算和统计，如功率总加、频率、电压合格率等。
对各种采集量及计算量能够进行在线修改和制表打印。
完成模拟屏的显示控制及遥控、遥调操作等。
3.数字通信系统包括哪些功能模块信源编码对信息源发出的模拟信号完成模/规则，在信息序列中添加冗余码元，即码字。
信道编码也称差错控制编码。
调制的作用是将送入信道。
电力系统远动中，0”或“1”码元，变成两种同频率或两种不同相位的正弦交流信号。
解调是把从信道接收到的两种不同频率或信源译码是根据信5.简述部颁n个信息字。
每帧远动信息都以同步字开头，并有控制信息字的数量依实际需要设定，因此帧的长度是可变的。
但48位二进制数组成，字长不变。
同步字标明一帧的开始，它取固定的48位二进制数。
控制字由6个字节组成，它们是控制字节、帧类别、信息字数n、源站址、目的站址和校验码字节。
二、信息字结构：每个信息字由6个字节组成。
其中第一个字节是功能码字节，第2~5个字节是信息数据字节，第6字节是校验码。
信息字有上行和下行，并有遥测信息字和遥信信息字。
6.简述遥信的定时扫查模式和变位触发模式遥信信息在采集和处理上有两种不同的模式：定时扫查和变位触发。
一般将遥信扫查置于实时时钟中断服务程序中，每一个等时间间隔，如1~10ms，都要对全部的遥信量进行一次扫查，这样构成的扫查模式为定时扫查模式。
在实时扫查模式的基础上，增加一些硬件，占用一个CPU的外部中断源，则可实现变位触发模式。
7.逐位比较式转换原理逐位比较式A/D转换是把待转换的直流模拟电压与一组呈二进制关系的标准电压一位一位由高至低逐位进行比较，决定每位是去码（为0）还是留码（为1），从而实现模拟电压到二进制数码的转换。
它一般由逻辑控制与定时电路、电压比较器、逐次逼近逻辑寄存器SAR、D/A转换电路和三态输出数据锁存器等组成。
值得注意的是：此转换过程是对某一固定的输入电压经多次比较后得出转换结果。
如果在转换过程中输入出现正常波动或受到干扰，会给转换结果带来严重误差。
因此在实际应用中需在A/D转换器前加一采样/保持器，以保证在A/D转换期间输入电压不发生变化。
8.数字滤波都有哪些方法一阶滞后滤波，限幅滤波法，算算术平均滤波法，递推平均滤波法，中位值滤波法。
9.在断路器控制回路中，KCF防跳继电器怎样实现电气闭锁合闸过程中，如遇永久性故障，因而保护出口继电器触点KCO闭合，断路器跳闸，启动防跳继电器电流线圈KCF使触点KCF1-2闭合，若SA手柄未恢复或其触点卡住，由于防跳继电器触点已经闭合，导致防跳继电器电压线圈带电，从而触点KCF3-4断开，避免合闸接触器KM再度被触发，即防止了跳跃。
10.简述在遥控输出接口电路中C的作用电阻RC。
当驱动电路输出为高电平时，当驱动电路输出为低R提供，另一部分由电容C 放电C充电，电容C 上的电容后，缩短了触点吸合的时间。
11.简述远动命令报文遥控命令帧均由5D709H。
控制字的格式如图。
控制字的第一个字节71H；B1字节为帧类别，可区别下行遥控命令的含义，61HB3H为遥控撤销；B2字节为信息字数，03H表示B3、B4字节分别为源站址和目的站址；B5字节放置控制字的帧结构如图（b）12.在功率变送器中：Pwm：输出电压uo与输入电压ui的对应关系如图3-8(b)所示，的uo高低电位的宽度受正弦输入电压ui控制。
由小变大，的高电位宽度变窄，低电位宽度变宽；由大变小，的高电位变宽，低电位变窄。
该输出的不对称负、正脉冲宽度之差与其振荡周期比值为 T2-T1Rfui=∙ T1+T2RiUD开关电路：由下式得，若使ui对应相电压， uj对应相电流，则UO对应单相有功功__率，并与有功功率成正比，比例系数可通过Rf调整。
RfUO=uiuj RiUD1-jωRC 移向电路：输入与输出关系为 uo=电路ui显然对不同频率的输入信号，1+jωRC的增益不变，为常数1，但输出信号的相位移是输入信号角频率的函数。
相移θ若使RC=1/ω可产生-270°的相移，相当与输出信号超前输入信号90°。
o (ω)=-π加法电路：如图3-15设三元件测量功率的输出电压分别为U1、U2、U3，则加法RfRfRf电路的输出电压U为 U=U1+U2+U3 R1R2R3-2tg-1ωRC取R1=R2=R3，则 U = ( U 1 + 2 + U 3 ) 即输出电压U与输入电压之和成正比，U 的值 UR1与三相功率成正比。
调整Rf，可改变比例系数。
综合题：4.详述提高遥信信息可靠性措施都有哪些？电网调度自动化对远动系统中遥信采集的可靠性和准确性的要求极高，要求在硬件和软件两个环节加以充分的保证。
在硬件方面，首先要保证强电系统和弱电系统信号隔离，通常采用继电器隔离和充电耦合器隔离。
两种器件虽都能达到信号隔离效果，但输入/器常用于分辨率要求不高的场合，的辅助电源的大小有关。
在软件方面不能以一次读取的遥信状态为准，抖动，因此必须连续多次读取状态，这样才能保证遥信信息的正确性和可靠性。
7./2-28给出可控硅自RfUUSET为远动装置输出的遥调直流模拟U ，经放大得到控制电压UK ，使移相控制部分的输出脉冲电压Ug Ug的变化使可控硅整流桥中可控硅的控制角ɑ的大小改变，从而改变整流桥输出电压的大小最终改变发电机励磁，达到对端电压的控制。
这里的遥调是通过调节USET来实现端电压的负反馈闭环调节。
在开环运行时，可用正增值/负增值号使脉冲方式实现遥调。
欲使端电压升高，可由RTU 输出一正增值脉冲的遥调信号，该信号使电压Ug前移，可控硅的控制角ɑ减小，整流桥输出电压升高，发电机励磁增大，使端电压升高。
欲使端电压下降，则遥调输出负增值脉冲。
8.怎样实现遥控和遥调的可靠性?与遥信和遥测不同，遥控和遥调作为对系统的控制和调节措施，将改变系统的运行方式，它对确保系统安全、稳定、经济的运行会产生直接的影响。
在远动规约中，遥控、遥调命令的定义和实现过程已充分保证了调度端和RTU 通信的可靠性。
在RTU方面，应使硬件和软件具有遥控和遥调执行过程正确性的自检功能。
在系统设计中，必须考虑对遥控和遥调对象的运行状态和运行水平进行监视的遥信和遥测的回送量，用以对控制和调节结果的监测。
RTU供电可靠性也是非常重要的，应采用UPS电源，交、直流供电。
若要进一步提高遥控和遥调整体可靠性，还可以采用容错处理技术，构造双重或多重执行系统。
