副井绞车提升量校验计算书

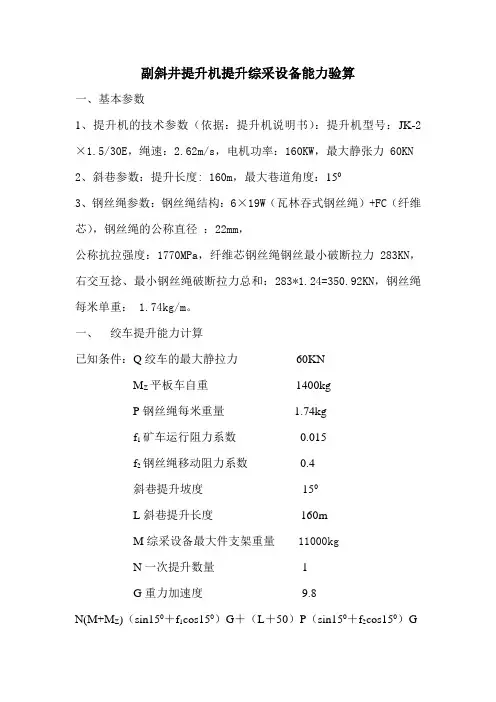

副斜井提升机提升综采设备能力验算一、基本参数1、提升机的技术参数（依据：提升机说明书）：提升机型号：JK-2×1.5/30E，绳速：2.62m/s，电机功率：160KW，最大静张力 60KN2、斜巷参数：提升长度: 160m，最大巷道角度：1503、钢丝绳参数：钢丝绳结构：6×19W（瓦林吞式钢丝绳）+FC（纤维芯），钢丝绳的公称直径：22mm，公称抗拉强度：1770MPa，纤维芯钢丝绳钢丝最小破断拉力283KN，右交互捻、最小钢丝绳破断拉力总和：283*1.24=350.92KN，钢丝绳每米单重： 1.74kg/m。

一、绞车提升能力计算已知条件：Q绞车的最大静拉力60KNM Z平板车自重1400kgP钢丝绳每米重量 1.74kgf1矿车运行阻力系数0.015f2钢丝绳移动阻力系数0.4斜巷提升坡度150L斜巷提升长度160mM综采设备最大件支架重量11000kgN一次提升数量 1G重力加速度9.8N(M+M Z)（sin150＋f1cos150）G＋（L＋50）P（sin150＋f2cos150）G=(1400+11000)(0.26+0.015×0.97)9.8+(160+50)×1.74×(0.26+0.4×0.97)9.8=3634.38×9.8＝35.62 kN<60kN结论：1#副斜井提升机满足提升一件最大综采设备11吨的能力要求。

二、钢丝绳安全系数验算根据《煤矿安全规程》规定，专为提升物料的钢丝绳安全系数最低值为6.5。

安全系数：K＝350.92/35.62=9.85>6.5钢丝绳的安全系数满足要求。

绞车提升能力验算三采回风上山1#绞车提升能力计算一、提升矿车时的相关参数：1、 1#JD40绞车更换成JH-14慢速绞车，使用地点相关参数：使用地点斜巷最大倾角（α）22度，使用地点斜巷长度60m；选用( L ) 70m钢丝绳长度。

绞车绳端载荷（包括提升容器自身重量）（W）2、掘进机部件最大重量+平板车重量＝8060kg+1000kg=9060kg；3、选用绞车性能参数：绞车型号：JH-14 ；电机功率18.5KW，绞车额定牵引力（F）：140 KN；绞车钢丝绳直径（φ）：21.5 mm；绞车用钢丝绳每米重量（q）： 1.674 Kg；绞车用钢丝绳最小总破断力（Q）：307 KN。

二、选型计算1、实际提升时最大静拉力Fmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=9060*9.8（sin22°+0.015cos22°）+1.674*70*9.8（sin22°+0.15cos22°）=88788*（0.375+0.0139）+1148.364*（0.375+0.139）=35.1KN式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/s2α：斜井中产生最大拉力处的倾角（应根据斜井坡度图逐点计算后确定），f1：提升容器在轨道上运行时的实测阻力系数，采用0.015；f2：钢丝绳在运行中的实测阻力系数，采用0.15；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。

2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Fmax（实际提升时的最大静力）=307/35.1=8.753、电机功率：P=K1* Fmax*V/1000ηP：电机功率K1：电机功率备用系数取1.2.V：卷绳平均速度取0.11m/sFmax：实际提升时最大静拉力η：电机有效功率取0.9P=1.2*35.1*0.11/1000*0.9=5.15KW3、判断F（绞车额定牵引力）140 > Fmax35.1（实际提升时的最大静力）K（钢丝绳安全系数）8.75 > 6.5（提物时）P（电机功率）18.5>5.15（提物时）4、判断结果1#绞车更换成JH-14慢速绞车一次提升1台掘进机最大件（8060kg）时，绞车和钢丝绳安全系数均符合要求。

金沙县禹谟镇偏坡寨煤矿提升斜井绞车提升能力验算矿长：总工程师：机电矿长：生产矿长：平安矿长：日期：禹谟镇偏坡寨煤矿提升斜井绞车提升能力验算一、根本参数1. 副斜井井筒斜长300m ，倾角24°，绞车安设位置距井口为60米；2. 提升容器：1.1 m 3侧翻式矿车，自重600kg ；3. JTP-1.6×1.2型单滚筒绞车的技术参数如下：1) 钢丝绳绳径：Φ24.5-6×19+FC ，破断拉力35500kgf ，钢丝绳每米重量2.165kg/m ；2) 最大静拉力：45kN=4285kgf ；3) 平均绳速：4.1m/s ；4) 滚筒直径：Φ1.6m ，滚筒数量：1个；5) 电机功率：132 KW ，电压：660V二、提升能力核算1. 最大提升能力验算：F j =Q (f 1sina+f 2cosa)+LP(f 1sina+f 2cosa)式中：F j —绞车最大静拉力，kgf ；Q —最大提升重量，kgf ；α—巷道最大倾角，240；f 1—矿车运行摩擦系数，取0.015；f 2—钢丝绳摩擦系数，底板上或道枕上取0.4~0.6，局部在地滚上取0.25~0.4，取0.25；L —提升长度，m ；P —钢丝绳每米重量，kg/m ；代入：Q ＝ααααcos f sin f )cos f sin LP(f -F 2121j ++= 000081cos .250810.015sin )81cos .25081(0.015sin 658.1502-8524++⨯ gf2. 可提矿车数量验算：0．75m 3矿车载重后总重量：Q C = Q Kj ρK式中： Q K –0.75 m 3矿车矿车自重，kg ；K j —装满系数，取0.80；ρ—原煤容重，t/ m 3；K —不均匀系数，取1.15。

Q C ××1450×≈5个，考虑下部车场转弯半径小的原因，将可挂矿车数量定为5个。

副井JK-2.5/20E型绞车及钢丝绳提升能力校验编制：审核：科长：主管经理：总工程师：机电动力科二零零九年十月十四日副井JK-2.5/20E型绞车及钢丝绳提升能力校验一、副井绞车提人及提物时最大静拉力计算：已知条件:副井筒长度L0=814M,JK-2.5/20E型提升绞车最大静拉力：90KN,副井筒斜角β=25°,最多提升矿车数量n=5辆，矿车自重600kg，渣重2200kg，所配用钢丝绳6*7-Φ32，每米自重4.0kg，破断拉力729KN,人车型号：XRB15-6/6，首车两辆，尾车一辆，乘人数量41人，每人重量75kg，首车自重2200kg，尾车自重1000kg,支架自重17.5t，平板车自重1.5t。

计算公式：F jm =n.g(m1+m z1)(sinβ+f1cosβ)+mp1g(sinβ+f2cosβ)式中；F jm—钢丝绳所受最大静张力，N；n—最多提升矿车数量，5辆；g—重力加速度，取10m/s2；m—提升总长，取814m。

m l--碴重，取2200kg；m z1--矿车自重，取600kg；β1--提升倾角，取25°；（井筒坡度）β2--提升倾角，取7°；（栈桥坡度）m2--提升长度，取764米；（变坡点以下至底弯道）m3--提升长度，取50米；（栈桥长度）p l--钢丝绳自重，取4.0kg/m；f2--摩擦系数，取0.15；f1—阻力系数，取0.015；m a—钢丝绳安全系数。

（1）提物时所需要的最大拉力：F jm =n.g(m1+m z1)(sinβ+f1cosβ)+mp1g(sinβ+f2cosβ)=5*10（2200+600）（sin25°+0.015cos25°）+814*4.0*10*(sin25°+0.15cos25°)=140000*0.4362+34188*0.6038=61068+20642.7=81710.7（N）≈82(KN)（2）提人时所需要的最大拉力：F jm =n.g(m1+m z1)(sinβ+f1cosβ)+mp1g(sinβ+f2cosβ)=10*（41*75+2200*2+1000）（sin25°+0.015cos25°）+814*4.0*10（sin25°+0.15cos25°)=84750*0.4362+34188*0.6038=36967.95+20642.7=57610.65（N）≈58(KN)（3）提支架时所需要的最大拉力：F jm =n.g(m1+m z1)(sinβ1+f1cosβ1)+m2p l g(sinβ1+f1cosβ1)+m3p l g(sinβ2+ f2cosβ2)=9.8*19000*0.4362+764*4*9.8*0.4362+50*4*9.8*0.1367=81220.44+13063.67+267.932=94552.032（N）≈95（KN）（4）绞车最大提升重量计算：根据公式：F jm =n.g(m1+m z1)(sinβ+f1cosβ)+mp1g(sinβ+f2cosβ) 得：m l= [F jm - mp1g(sinβ+f2cosβ)/ (sinβ+f1cosβ)] *n.g- m z1=(90000-13918.6)/0.4362*10-1500=16.3(吨)二、校验钢丝绳安全系数：1、提物时：m a=Q d/ F jm式中：m a—提物时钢丝绳安全系数；Q d—钢丝绳破断拉力。
