减少剪力墙与填充墙裂缝

框架剪力墙结构填充墙裂缝产生的原因及控制措施摘要：框架剪力墙结构与砌块填充墙交接处虽然采用了拉结钢筋、钢筋网片等连接措施，但由于设计、施工工艺、环境等多方面原因，墙体粉刷后经常会产生墙体裂缝，尤其是墙体斜裂缝，施工中最不易控制，已经成为高层结构住宅结构施工中常见的质量通病。

关键词：框架剪力墙结构斜裂缝填充墙体钢板网抗拉强度温度变化目前框架剪力墙结构的填充内墙大多采用加气混凝土砌块，因其具有良好的保温、隔音、抗渗和耐火性能。

但由于设计、施工工艺、环境等多方面原因，导致两种不同材料交接处和饰面层开裂现象时有发生，直接影响到人们的观感效果及使用功能。

一、混凝土砌块填充墙裂缝产生的原因可归纳为温度变化、材料温度变形系数差异、砌筑质量和粉刷工艺等五方面。

1、温度变化由于裂缝是材料温度变形造成,所以温度变化能导致裂缝产生。

当墙体粉刷完成达到初步凝固，钢筋网、拉结筋与粉刷形成共同受力系统时，此时的温度为墙体的临界温度。

当外界气温升高，填充墙与钢筋混凝土墙体之间产生压应力，因为砌体的抗压强度远大于其抗拉强度，一般不会有裂缝等破坏情况出现。

当外界温度降低，低于临界温度时，拉应力出现，最终导致出现裂缝。

2、材料温度变形系数差异由于钢筋混凝土材料温度变形系数较小，加气混凝土轻质砌块温度变形系数相对较大，故而在温度变化时，温度变形系数的差异导致两者温度变形的不同步性，从而产生了压应力和拉应力，特别是温度降低导致拉应力出现，到达一定的数值，大于加气混凝土砌体的抗拉强度时，裂缝便会产生。

3、砌筑质量填充墙砌体是加气混凝土砌块、砂浆、拉结筋、钢板网的统一受力整体轻质填充墙砌体的抗拉强度、材质的均匀性、砌筑砂浆的质量及工艺的合理性，都会影响到砌体的整体抗拉强度，进而直接影响到整个墙体的抗裂能力。

4、粉刷工艺导致这种墙体裂缝的主要原因为抹灰砂浆配合比不正确；砌体质量差，引起外墙抹灰层厚度太厚，造成开裂、起壳、脱落等现象；框架剪力墙短肢柱、剪力墙与填充墙交接处未有可靠的防裂措施；管线预埋开槽部位处理不当等。

墙体裂缝预防措施墙体裂缝是建筑物常见的问题之一，长期存在的裂缝不仅会影响建筑物的美观，还可能对建筑物的结构稳定性产生严重的影响。

因此，预防墙体裂缝的发生非常重要。

下面是一些常见的预防措施。

1.钢筋混凝土结构设计合理：墙体的结构设计应遵循合理的标准，忌讳墙体设计过程中出现中孔、空隙、过于薄弱的部位等。

根据建筑物的高度和设计要求，合理布置和设计墙体的厚度、型式和数量。

2.合理设置伸缩缝：建筑物在受到外力或温度变化时会发生伸缩，如果没有伸缩缝，墙体容易产生裂缝。

因此，在建筑物设计中，应考虑合理设置伸缩缝，以减少墙体由于伸缩而引发的应力和变形，从而有效预防裂缝的发生。

3.注意墙体的抗震性能设计：地震是造成墙体裂缝的主要原因之一、墙体的抗震性能设计应符合规范要求，并采用抗震设计措施，如设置加筋墙、剪力墙等，保证墙体在地震中具有足够的抗震性能，从而减少墙体的受力和裂缝的产生。

4.控制施工质量：施工过程中的质量管理是预防墙体裂缝的关键。

施工人员应按照规范要求进行施工，避免墙体浇筑时的晃动、打击、冲击等过程中对墙体造成损坏。

钢筋的布置应符合设计要求，保证墙体的整体性和稳定性。

5.合理控制墙体荷载：墙体的负荷是造成墙体裂缝的一个重要因素。

因此，在建筑设计阶段要对墙体的负荷进行充分考虑，合理控制墙体的荷载。

此外，要注意不要在墙体上过度添加附加荷载，以免加剧墙体的应力和裂缝的产生。

6.保持墙体表面的干燥：湿度是墙体裂缝的另一个重要因素，特别是在潮湿的气候条件下。

保持墙体表面的干燥可以减少墙体的收缩和膨胀，从而减少墙体裂缝的产生。

可采取适当的防水墙面处理措施，定期检查墙体是否有渗漏问题，及时进行修补。

7.定期检查和维护：定期检查墙体的状态，特别是在墙体出现小裂缝时要及时处理。

及早发现并修复小裂缝可以避免其进一步扩大和影响墙体的稳定性。

总之，墙体裂缝的预防非常重要，需要从结构设计、施工质量、控制荷载等多个方面进行综合考虑。

浅谈填充墙砌体裂缝的形成原因和控制方法内容摘要：框架结构、框剪结构是目前建筑工程最常用的结构形式，但是填充墙砌体中常会出现开裂现象。

墙体出现不同程度的裂缝不仅给使用造成不便还会引起安全隐患。

控制填充墙裂缝已成为各级部门共同关注的课题。

关键词：填充墙裂缝控制分隔缝框架结构砌筑砂浆钢丝网一、裂缝的基本形式及产生的原因（一）填充墙砌体裂缝的形式及出现部位不论是什么结构的填充墙，也不论是公共建筑还是民用建筑，多数建筑都有不同程度和形式的裂缝，具体表现形式如下：1.框架结构中，填充墙与框架梁、柱交接处容易出现水平和垂直裂缝，也就是在不同材料之间形成的。

2.填充墙砌筑时，灰缝时大时小，砂浆厚度不均匀，或砂浆的饱满度严重不足，砂浆搅拌不均匀；抹灰时基层清理的不够彻底、浇水湿润不够；抹灰的间隔时间掌握不准，抹灰空鼓开裂，这种现象会导致水平直通裂缝和间断裂缝的发生。

3.各种结构都有着抹灰开裂的现象，大部分裂缝是由温度变化引起的。

4.抹灰表面龟裂，裂缝无规则，裂缝细但是占墙体面积大，局部地方甚至还有空鼓现象。

5.在门窗洞口常会出现形状为“八”形裂缝，裂缝成45度方向开裂。

6.阶梯形裂缝：砌块顶端不带砂浆或砂浆的饱满度低于60%；砌筑前未计算砌块的排数，灰缝厚度随意，有的将排数余值集中到一个竖向灰缝的厚度内，且按每皮间隔留置，抹灰前又未嵌入砂浆，这种称为阶梯形裂缝。

（二）裂缝产生的原因1.温度裂缝：温度的变化会引起材料的热胀冷缩，而不同材料的膨胀系数是不同的，在一定条件下当温度变化引起的应力足够大时，在不同材料的交接处就会产生温度裂缝。

2.沉降裂缝：这个沉降裂缝不是建筑物因地基不均匀沉降引起的，而是砌体本身的沉降出现的裂缝。

如房屋的窗角处出现的裂缝，可看作裂缝主要是由于窗台墙和窗间墙的高度不同，所承受的荷载值不等而引起的。

特别是在窗口较大或窗间墙受到较大的集中荷载时，将窗角处产生较大的集中力而使窗角处成45度开裂。

另外砌体砌筑时每日砌筑的高度过高，水平灰缝厚度太厚，也会引起灰缝变形使墙体沉降，导致墙面抹灰层裂缝。

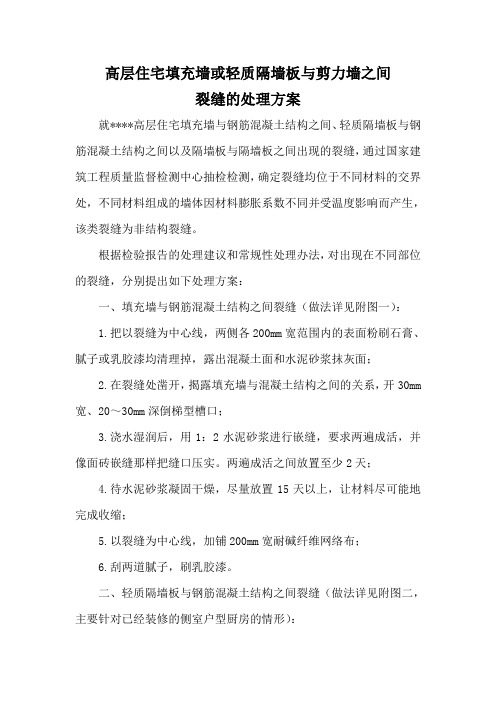

高层住宅填充墙或轻质隔墙板与剪力墙之间裂缝的处理方案就****高层住宅填充墙与钢筋混凝土结构之间、轻质隔墙板与钢筋混凝土结构之间以及隔墙板与隔墙板之间出现的裂缝，通过国家建筑工程质量监督检测中心抽检检测，确定裂缝均位于不同材料的交界处，不同材料组成的墙体因材料膨胀系数不同并受温度影响而产生，该类裂缝为非结构裂缝。

根据检验报告的处理建议和常规性处理办法，对出现在不同部位的裂缝，分别提出如下处理方案：一、填充墙与钢筋混凝土结构之间裂缝（做法详见附图一）：1.把以裂缝为中心线，两侧各200mm宽范围内的表面粉刷石膏、腻子或乳胶漆均清理掉，露出混凝土面和水泥砂浆抹灰面；2.在裂缝处凿开，揭露填充墙与混凝土结构之间的关系，开30mm 宽、20～30mm深倒梯型槽口；3.浇水湿润后，用1：2水泥砂浆进行嵌缝，要求两遍成活，并像面砖嵌缝那样把缝口压实。

两遍成活之间放置至少2天；4.待水泥砂浆凝固干燥，尽量放置15天以上，让材料尽可能地完成收缩；5.以裂缝为中心线，加铺200mm宽耐碱纤维网络布；6.刮两道腻子，刷乳胶漆。

二、轻质隔墙板与钢筋混凝土结构之间裂缝（做法详见附图二，主要针对已经装修的侧室户型厨房的情形）：1.把以裂缝为中心线，两侧各200mm宽范围内的表面粉刷石膏、腻子、乳胶漆或面砖清理掉，露出混凝土面和隔墙板面；2.在裂缝处开20mm宽、20mm深槽口；3.清理干净西槽口里的浮尘，用结构耐候胶注满槽口。

4. 以裂缝为中心线，加铺两道200mm宽耐碱纤维网络布，然后用1：2水泥砂浆粘贴面砖。

恢复时，要求尽可能减少对原有观感效果的影响，确保砖缝顺直，对缝平整。

5.涉及到客厅侧阴角部位裂缝处理，可采用挂网方式。

三、隔墙板与隔墙板之间裂缝（做法详见附图三）：1.把以裂缝为中心线，两侧各200mm宽范围内的表面粉刷石膏、腻子或乳胶漆均清理掉，露出隔墙板面；2.在接缝处加铺200mm宽耐碱纤维网络布；3.刮两道腻子，刷乳胶漆。

剪力墙结构填充墙裂缝的成因及控制摘要：随着社会经济的发展，高层建筑的建设速度越来越快，促使高层建筑剪力墙结构技术的应用日益广泛。

目前，高层建筑中剪力墙结构填充墙裂缝问题十分明显，致使高层建筑的建设质量无法得到保障，因此要加强分析剪力墙结构填充墙裂缝的成因，并根据实际情况来制定具体的控制策略。

本文将探讨剪力墙结构填充墙裂缝的成因及控制，希望可以为相关研究提供有价值的参考依据。

关键词：剪力墙结构；填充墙裂缝；成因；控制；在高层建筑中，剪力墙结构是常见的结构形式，但应用过程中往往会出现填充墙裂缝。

根据实际建设情况来看，填充墙裂缝出现的时间不固定，常见的有新建建筑物，如果不能及时解决这些裂缝问题，就会导致高层建筑物的使用效果受到影响，如降低抗震性能等。

因此，针对剪力墙结构填充墙裂缝的成因，需要加强对裂缝问题的防控，探究该类裂缝发生的原因，并制定具体的防治措施，从而有效提升抗震性能，为广大人民提供稳定的居住环境。

1.剪力墙结构填充墙裂缝的原因1.致使水平裂缝形成的原因水平裂缝是剪力墙结构填充墙裂缝中常见的裂缝问题，主要是由于砌筑措施应用不到位，部分施工单位往往过于追求经济效益，忽略了加固措施应用的必要性，致使砌体变形严重，从而产生严重的水平裂缝。

通常来说，砌体和梁板之间需要做好钢丝网加固工作，借助粘土砖来进行40度角的斜砌，其固化时间不应该少于7天，这样才能保证加固效果和加固质量[1]。

1.致使竖向裂缝形成的原因在剪力墙结构填充墙裂缝中，竖向裂缝是常见率较高的裂缝问题，具体表现在利用空心砖来填充墙、采取混凝土来作为剪力墙。

但由于空心砖与混凝土具有不同的变形系数，促使相关的收缩应力也存在着较大的差异，从而无法实现同步的应变。

另外，抗裂网无法对同步应变作出良好效果的限制，而这种裂缝具有非结构性的特点，虽然不会影响建筑结构的安全性，但整体观感较差，容易打消业主的积极性[2]。

1.致使斜裂缝形成的原因根据剪力墙结构填充墙裂缝的修复情况来看，存在斜裂缝突出的问题，主要是抹灰厚度不同，致使面层容易产生裂缝。

填充墙裂缝产生原因分析及处理方案一、工程概况本工程为高层商品房，地处无锡绿地三期A3 地块，建筑面积有67819㎡；上部结构为短肢剪力墙结构，砼小型空心砌块及加气混凝土砌块填充墙。

部分房屋楼层砌体砌筑已经完成，现发现部分墙体出现砌体与砼结构之间的水平和竖向裂缝。

二、填充墙裂缝出现的现象1、飘窗处填充墙出现的垂直裂缝：垂直裂缝发生在飘窗板上的填充墙与剪力墙结构的交接处产生竖裂缝。

2、梁底填充墙上水平裂缝：在梁底填充墙上产生水平裂缝。

三、填充墙裂缝出现的原因分析1、裂缝导致原因：a、在施工中未严格按照设计与施工规范进行操作，在砌体砂浆未能达到一定的强度，进行下一步的模板安装工序中，使砌体在外力的作用下产生竖向裂缝；b、在混凝土浇筑时因振捣混凝土时模板膨胀产生外力导致裂缝；c、模板支架钢管支撑点缺少、支撑不牢固浇筑混凝土时产生裂缝。

d、墙体在砌筑时砖的顶头缝砂浆不饱满，造成砂浆脱落产生裂缝。

2、导致因素：水平裂缝集中在砌体与梁的结合部位，因填充墙多采用轻质砌块材料，其抗拉强度较低，与混凝土结构材质不同，且膨胀系数也不同而产生裂缝。

四、填充墙裂缝处理的方法1、垂直缝出现的大于2cm的竖向裂缝，拆除原有的填充墙重新砌筑、重新浇筑构造柱。

2、水平缝小于2cm的裂缝处理的工序：a、用切割机将裂缝处切成V字形填充口3cm，深5cm；b、清理V字形填充口，用界面剂或者乳胶封闭墙底层；c、用C25膨胀混凝土（膨胀剂用量为水泥用量的10%）塞进V字形的填充口里面，填实压平为止，塞缝填充分两次塞填；d、施工关键：材料基础处理一定要固化干燥后进行下一道工序。

五、填充墙裂缝预防及应对措施1、填充墙裂缝施工的预防（１）墙体长度大于4ｍ要加设构造柱，特别在温度变化较大的地区，墙体受温度变化影响缺少约束力造成墙体开裂。

（２）砌块组砌不当。

填充墙砌块较普通黏土砖尺寸大、规格多，施工中随意砍凿；墙体长度与砌块模数不符造成组砌不当，在柱边留设间隙填充不满，造成柱墙界面处产生裂缝的隐患。

填充墙砌体开裂原因及控制措施随着建筑节能技术的发展，填充墙使用混凝土加气块、混凝土小型空心砌块、陶粒小型空心砌块、烧结页岩块等墙体材料较为普遍。

但随之而产生的质量通病和墙体裂缝也越来越多，虽不会对结构的安全构成威胁，却常引起用户的投诉和恐慌。

也影响到住户的正常使用。

因此，在施工过程中，监理人员应针对填充墙施工制定相应的控制措施，防止填充墙开裂。

1、填充墙砌体开裂易出现的部位填充墙砌体开裂易出现的部位主要有：一是门窗洞口的过粱和窗台周围；二是框架柱、粱与填充墙体的连接处；三是自由长度较长的墙体；四是不同材料砌块混砌的接茬部位；五是砌块存放龄期短、砌块强度低的施工部位；六是施工洞及预留洞口四周；七是管线埋设部位。

2、填充墙砌体开裂的原因和机理(1)填充墙使用的砌块线膨胀系数不同，如加气混凝土砌块的线膨胀系数为8×lO m／(m·K)，普通混凝土的线膨胀系数为10x10 nJ(m·K)，二者问存在的差异较大。

当温度升高时，框架粱柱就会对填充墙产生挤压作用。

门窗洞口上下受到压应力与剪应力影啊而产生斜裂缝；当温度降低时，框架'粱柱与填充墙的交界处则产生拙应力，容易对墙体造成水平或竖向裂缝。

(2)填充墙砌块材料自身干缩性的影响。

填充墙砌块湿水在其干燥的过程中，会产生收缩现象。

有资料表明，在温度为4O℃±2℃、相对湿度为41％ 45％1~J条件下，其干燥收缩值为O．5 mm]m。

因此，填充墙砌块砌筑前湿水过壤会导致砌块在失水过程中产生裂缝。

(3)填充墙砌块龄期不够。

特别是加气混凝土块，往往由于出厂f=f期不到．施工赶工期超前使用，加气混凝土块自身反应造成填充墙开裂。

(4)填充墙砌体砂浆产生压缩沉降，墙顶与粱底脱开。

3 施工因素的影响(1)墙体长度大于4 nl未加设构造柱，特别在温度变化较大的地区，墙体受温度变化影响缺少约束力造成墙体开裂。

(2)砌块组砌不当。

填充墙砌块较普通黏土砖尺寸大、规格多，施工中随意砍凿；墙体长度与砌块模数不符造成组砌不当，在柱边留设间隙填充不满，造成柱墙界面处产生裂缝的隐患。

面缝。

我们在实际施工现场，通过采用不同防裂缝的措施，达到“防”、“放”、“抗”三个方面强强结合的局面。

首先，采取措施加强混凝土与砌体的有效8结合，使墙体能够形成一个整体，这样做使抗震效果大大提高；其次混凝土与砌体接缝处理完成之后，放置一段时间，使接缝处自由变形，应力完全释放。

最后通过对接缝处的二次处理，1012018.02 |以及采取不同的抗裂措施，使不同的材质界面处能够进行有效的结合，高效有力的的大大降低了裂缝发生的几率。

其作用原理为在实际操作中使填充砌体在砌筑时与剪力墙交接处留有10m m宽灰缝的裕度，抹灰时抹灰面层不与剪力墙搭接，在接缝处留有10m m宽、3-5m m深灰缝，做到混凝土结构与砌体之间存在一个有效的过渡层效果，这样能够使两种线膨胀系数不同材料间各自发生变形，大大的减少了接缝处抹灰面层因基底材料不同而产生的裂缝。

然后在灰缝内嵌入弹性腻子，接缝处用白乳胶粘贴宽度为200m m的抗裂绷带进行处理，以用来增加裂缝容易发生部位的弹性，加强裂缝处的刚度。

3填充墙砌体与混凝土交接处施工方法① 工艺流程：混凝土墙与填充墙接触面甩浆→填充墙体砌筑→填充墙面进行基层处理→墙面上进行抹灰处理→接缝处留设后嵌缝→墙体收缩稳定后进行嵌缝→接缝处粘贴宽度为200m m的抗裂绷带。

② 在填充墙与混凝土墙接触面上用界面剂（聚合物砂浆掺5%的108胶）甩浆形成毛面。

③ 填充墙体在砌筑施工时，混凝土墙和丁头间的相接处的灰缝间应留有可操作空间，因此在砌筑施工时应尽量保证接触面的灰缝填满充实。

在每砌筑一皮高用Ф16圆钢双面抽缝时，必须严格保证抽缝深度在自砖墙面深入8-10m m的有效距离。

④ 填充墙体与混凝土梁板底部之间接触面的处理：墙顶斜砌砖的处理需严格按照设计规范，加强施工力度。

在下部墙体完成7天后才能进行砌筑的施工,在进行斜砖砌筑施工的时候,也应完全遵守第“5.3”条所述的设计要求，需做到一边切边一边进行抽缝的施工方式，并且要做到抽缝深度同样为墙面表面下8-10m m的长度，使整个基础施工达到要求，以便为以下的施工夯实基础。

浅谈剪力墙结构填充墙裂缝的成因及控制摘要：剪力墙结构是目前高层建筑中最常用的结构形式，在剪力墙结构中，填充墙裂缝常有发生，裂缝出现的时间早晚各异，缝宽不等，但多发生在新建房屋的1-2年内。

裂缝问题已经是一个普遍性的问题，它不仅影响了建筑物的正常使用功能，而且对抗震也是较为不利的，尤其是在住宅商品化的今天，这个问题已日益引起开发商、施工单位以及业主的重视。

因此，如何控制填充墙开裂的问题成为摆在工程技术人员面前的新课题。

本文分析了剪力墙结构填充墙裂缝的成因及控制。

关键词：剪力墙结构；填充墙裂缝；成因；控制方法随着我国建筑业的飞速发展，住房体制改革的不断深入，高层建筑及大面积住宅小区不断涌现，钢筋混凝土框架结构和框架剪力墙结构随处可见，砌体填充墙的使用也随之大幅度增加。

裂缝是建筑工程中常见的一种缺陷，多数轻微、细小的宏观裂缝对工程结构的承载能力、使用功能和耐久性不会有大的影响，只是有损结构的外观，引起对工程质量疑虑。

一、裂缝类型1.混凝土结构与填充墙结合部裂缝。

框架梁底部与填充墙之间出现水平裂缝，框架柱或剪力墙与填充墙之间出现竖向裂缝，此裂缝在框架结构、框剪结构中十分常见，其裂缝宽度常常达到1-2mm。

2.填充墙门、窗洞口附近倒八字裂缝。

在应力的作用下，填充墙门、窗洞口附近极易出现倒八字裂缝，这种裂缝从门、窗洞口端部开始出现，呈倒八字型。

3.窗边正八字型裂缝。

在地基不均匀沉降或者顶部温度应力影响下，底层顶层窗边极易出现正八字型裂缝。

4.地震原因引起的裂缝。

砌体结构的抗震性相对较差，当地震烈度为6度时，对砌体结构就有破坏性，在剪力的反复作用下，对设计不合理或施工质量差的房屋就会引起裂缝，此类型裂缝大多呈“Ｘ”型。

二、裂缝的成因1.小型混凝土空心砌块在龄期达到27天之前，自身收缩速度较快，其后收缩速度减慢，因砌块自身龄期不足，导致的干缩裂缝常见于各类砌体。

2.砂浆配合比控制不严、水灰比过大、砂子采用细砂等导致的砂浆收缩量过大也是引起砌体裂缝的重要原因。
