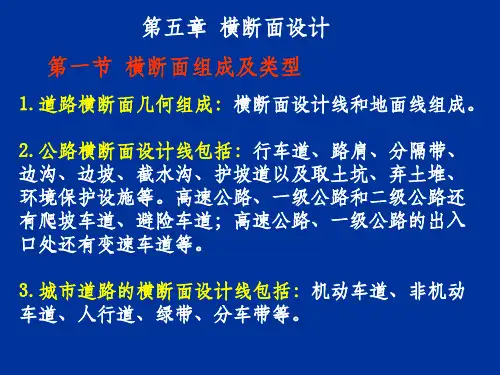

第5章横断面设计一、习题5-1 试计算三车道高速公路（V=120km/h）一个1000m半径的平曲线的超高缓和段长度。
要求分别按绕分隔带边缘及各自车道中心旋转方式计算（一般气候条件）。
5-2 已知某二级公路（山岭区、积雪寒冷地区）有一弯道，半径R=200m，Ls=60m，偏角α右=35°15′24″，JD=K12+452.68，路拱横坡为2%，试计算超高缓和段起点、超高横坡0%、2%、3%、缓和段终点等特征点的里程桩号及曲线加宽值（按高次抛物线过渡），并绘出超高设计图。
5-3 已知平原区某二级公路有一半径R=1200m的弯道，Ls=180m，偏角α右=17°22'34"，JD21=K23+318.56，水泥砼路面，一般地区。
试分别按缓和曲线全长及部分缓和曲线长度进行超高过渡，计算超高缓和段起点桩号（上、下半支），并计算下半支缓和曲线段内25m间隔整桩号的超高值。
5-4 已知某点路基宽度为12m，填挖高度4.12m，路基边坡为1：1.5，试计算确定左右侧路基坡脚（口）位置。
该点横断面地面线实测资料如下：K5+300.00右：3.7,-.17,12.7,-1.07,25,-2.31左：6.4,0.82,8.7,1.3,13.58,1.79,25,2.875-5 某二级公路上有一平曲线，半径R为200m，交点桩号为K17+630.56，转角 为43º28′30″。
设计速度V=60km/h。
（按一般地区考虑）。
计算平曲线内每隔25m整桩号的超高值。
取缓和曲线长度Ls=75m，路面采用沥青混凝土。
5-6 某路段横断面填挖方面积资料如下，试列表计算土石方数量并进行调配，要求计算出本桩利用、填缺、挖余、借方、废方及计价土石方。
桩号填方面积挖方面积K3 +000 23.5 0+050 31.7 0+100 26.7 0+150 18.9 5.6+200 11.2 16.8+235.153 8.5 24.6+250 3.3 25.2+275 0 27.9+300 0 35.6+325 0 25.7+335.153 0 23.4+350 0 19.6+375 6.4 16.2+400 17.3 9.8+425 27.6 0+450 32.0 0+475 22.1 0+500 15.4 0二、参考答案5-1 参考答案：按设计速度120km/h计算，6车道，路基宽34.5m，超高横坡度为4%，路拱横坡2%。
《道路勘测设计》课程教学大纲课程代码：10011114课程名称：道路勘测设计 适用专业：土木工程第一部分大纲说明一、 课程的性质、目的和任务《道路勘测设计》是土木工程专业道路桥梁方向的专业课，是一门研究道路路线设计的基 本理论、标准，以及实用方法和技能、道路选线要点的课程，旨在培养学生掌握路线设计理论 与方法，平、纵、横设计与计算能力。
二、 课程的基本要求1. 掌握路线设计理论与方法。
2. 掌握平、纵、横设计与计算能力。
三、 本课程与相关课程的联系《道路勘测设计》以土木工程测量为基础，是一门道桥方向专业课，与《交通工程学》 《路基路面工程》等课程相配合，为毕业后从事道路方向有关工作奠定了基础。
四、学时分配本课程学分为2学分，建议开设32学时。
五、教材与参考书教材：《道路勘测设计》，杨少伟 编，人民交通出版社，第三版。
主要参考书：1•《道路路线设计》，张廷楷主编，同济大学出版社，第一版。
课程类型： 道桥方向专业课 学 分：22. 《城市道路设计》，周荣沾主编，人民交通出版社，第一版。
3. 《公路路线设计规范》，交通部行业标准，人民交通出版社，第一版。
4. 《城市道路设计规范》，建设部行业标准，中国建筑工业出版社，第一版。
六、教学方法与手段建议本课程主要采用多媒体教学方法，结合工程实例讲解。
七、课程考核方式与成绩评定办法采用闭卷考试，综合评定成绩，其中考试成绩占60%，平时成绩占10%，作业成绩占30% 。
第二部分理论课程内容大纲（含随堂讨论、习题课等）本课程内容建议开设32 学时。
第一章绪论（2 学时）一、教学目的和要求了解道路运输的特点与组成；熟悉我国道路现状和发展规划；掌握道路分级与技术标准，道路勘测设计的阶段和任务，设计依据与程序。
二、教学内容1. 道路运输的特点与作用（交通运输系统的组成；道路运输的特点；基本组成；作用）。
2. 道路的分类、公路与城市道路的分类与技术分级（道路的分类分级；技术标准）。
《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。
3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计1. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
3. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。
课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。
解：f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则 海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111 海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925 IV 档时，36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N T M N M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时，000arcsin0.04832.77tan 4.839%i αα=====故：同理：H ＝1500时，1500150015002.162tan 3.775%i αα===故：2.3 假定某弯道的最大横向力系数为0.10，则：（1） 当R =500m ，i h ＝5％时，允许最大车速为多少？（2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解；由2h =127V i Rμ-，（1）97.6km /h V ===（2）2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。
