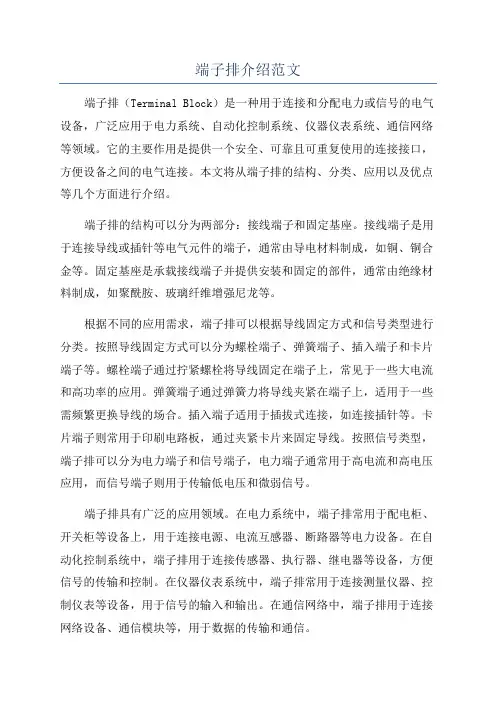

端子排介绍范文端子排（Terminal Block）是一种用于连接和分配电力或信号的电气设备，广泛应用于电力系统、自动化控制系统、仪器仪表系统、通信网络等领域。
它的主要作用是提供一个安全、可靠且可重复使用的连接接口，方便设备之间的电气连接。
本文将从端子排的结构、分类、应用以及优点等几个方面进行介绍。
端子排的结构可以分为两部分：接线端子和固定基座。
接线端子是用于连接导线或插针等电气元件的端子，通常由导电材料制成，如铜、铜合金等。
固定基座是承载接线端子并提供安装和固定的部件，通常由绝缘材料制成，如聚酰胺、玻璃纤维增强尼龙等。
根据不同的应用需求，端子排可以根据导线固定方式和信号类型进行分类。
按照导线固定方式可以分为螺栓端子、弹簧端子、插入端子和卡片端子等。
螺栓端子通过拧紧螺栓将导线固定在端子上，常见于一些大电流和高功率的应用。
弹簧端子通过弹簧力将导线夹紧在端子上，适用于一些需频繁更换导线的场合。
插入端子适用于插拔式连接，如连接插针等。
卡片端子则常用于印刷电路板，通过夹紧卡片来固定导线。
按照信号类型，端子排可以分为电力端子和信号端子，电力端子通常用于高电流和高电压应用，而信号端子则用于传输低电压和微弱信号。
端子排具有广泛的应用领域。
在电力系统中，端子排常用于配电柜、开关柜等设备上，用于连接电源、电流互感器、断路器等电力设备。
在自动化控制系统中，端子排用于连接传感器、执行器、继电器等设备，方便信号的传输和控制。
在仪器仪表系统中，端子排常用于连接测量仪器、控制仪表等设备，用于信号的输入和输出。
在通信网络中，端子排用于连接网络设备、通信模块等，用于数据的传输和通信。
使用端子排有许多优点。
首先，端子排提供了一个方便、安全的电气连接接口，可以减少接线错误和短路的风险。
其次，端子排可以实现电气元件的快速插拔和更换，提高维护和维修的效率。
再次，端子排的接线布局清晰、整齐，有利于电路的维护和调试。
此外，端子排还具有标准化的设计，易于安装和拆卸，并且可以减少电缆线的长度，降低电气系统的布线成本。
PCB接线端子
材质及电镀：
螺丝：M1.5，钢，镀锌 弹片：磷青铜：镀镍 焊针：黄铜，镀锡 外壳：PA66，UL94V-0
机械性能：
温度范围：-40º C〜+105º C 瞬时温度：+250º C，5秒。 扭矩：0.15Nm（1.3 lb.in） 剥线长度：3.7~4.7毫米
电气性能：
额定电压：300V 额定电流：6A 接触电阻：20mΩ 绝缘电阻：5000MΩ/1000V 耐电压：AC2000V/1Min 线范围：26-18AWG 1.0毫米²
不锈钢
螺钉
铁，镀镍 铁，镀镍 铁，镀镍
弹片
磷青铜：镀镍 磷青铜：镀镍 磷铜（镀锡
方扣
Pin针
黄铜：镀锡 黄铜：镀锡
黄铜（镀镍）
黄铜：镀锡 黄铜：镀锡 黄铜：镀锡
PCB接线端子特性
了解的要素：类型、规格、特性、材料 重要尺寸：1、2、3、4、5
针长 备注:有些端子有凸台和耳朵的要确定尺寸.
PCB接线端子特性
PCB接线端子分类
端子台总体来说分为欧规（弱电），美规（强电），轨道式，光电耦合式 ，今 天我们重点谈欧规端子台，即，PCB板端接线端子台。 从工作原理和结构设计上看，欧规大致上可以分位一下四种：
1、弹片式：（螺钉式） . 2、升降式：（螺钉式） 3、公母对插式：（公座+母座） 4、压板式：（免锁螺丝式） 间距2.54/3.5/3.81/3.96/5.0/5.08/7.5/9.5/10.0
PCB接线端子分类
直锁弹片式间距:2.54mm,3.50mm,5.00mm,7.50mm,7.62mm等;极数: 2~24P.
螺 丝 弹片 本 体 端子
PCB接线端子分类
二、 升降式间距:3.5/3.81/5.0/5.08/6.35/7.62/9.52/10.0 mm等;极数: 2~24P.
螺丝：M1.5，钢，镀锌 弹片：磷青铜：镀镍 焊针：黄铜，镀锡 外壳：PA66，UL94V-0
机械性能：
温度范围：-40º C〜+105º C 瞬时温度：+250º C，5秒。 扭矩：0.15Nm（1.3 lb.in） 剥线长度：3.7~4.7毫米
电气性能：
额定电压：300V 额定电流：6A 接触电阻：20mΩ 绝缘电阻：5000MΩ/1000V 耐电压：AC2000V/1Min 线范围：26-18AWG 1.0毫米²
不锈钢
螺钉
铁，镀镍 铁，镀镍 铁，镀镍
弹片
磷青铜：镀镍 磷青铜：镀镍 磷铜（镀锡
方扣
Pin针
黄铜：镀锡 黄铜：镀锡
黄铜（镀镍）
黄铜：镀锡 黄铜：镀锡 黄铜：镀锡
PCB接线端子特性
了解的要素：类型、规格、特性、材料 重要尺寸：1、2、3、4、5
针长 备注:有些端子有凸台和耳朵的要确定尺寸.
PCB接线端子特性
PCB接线端子分类
端子台总体来说分为欧规（弱电），美规（强电），轨道式，光电耦合式 ，今 天我们重点谈欧规端子台，即，PCB板端接线端子台。 从工作原理和结构设计上看，欧规大致上可以分位一下四种：
1、弹片式：（螺钉式） . 2、升降式：（螺钉式） 3、公母对插式：（公座+母座） 4、压板式：（免锁螺丝式） 间距2.54/3.5/3.81/3.96/5.0/5.08/7.5/9.5/10.0
PCB接线端子分类
直锁弹片式间距:2.54mm,3.50mm,5.00mm,7.50mm,7.62mm等;极数: 2~24P.
螺 丝 弹片 本 体 端子
PCB接线端子分类
二、 升降式间距:3.5/3.81/5.0/5.08/6.35/7.62/9.52/10.0 mm等;极数: 2~24P.
插拔式接线端子排国家标准
插拔式接线端子排国家标准

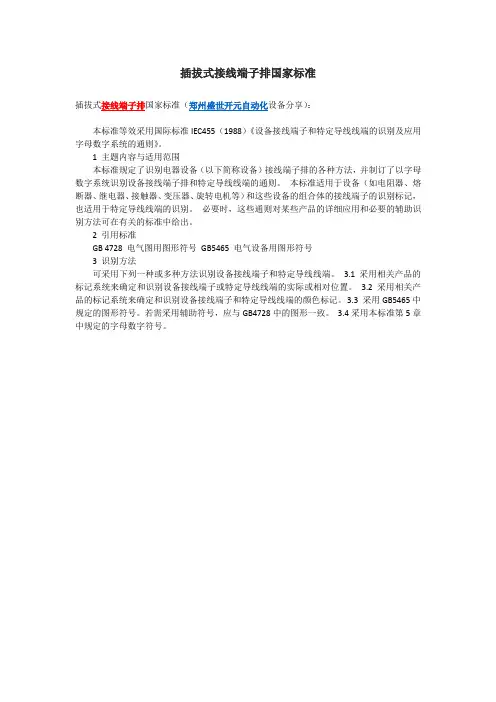

插拔式接线端子排国家标准（郑州盛世开元自动化设备分享）：
本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。
1 主题内容与适用范围
本标准规定了识别电器设备（以下简称设备）接线端子排的各种方法，并制订了以字母数字系统识别设备接线端子排和特定导线线端的通则。
本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。
必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。
2 引用标准
GB 4728 电气图用图形符号GB5465 电气设备用图形符号
3 识别方法
可采用下列一种或多种方法识别设备接线端子和特定导线线端。
3.1 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。
3.2 采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。
3.3 采用GB5465中规定的图形符号。
若需采用辅助符号，应与GB4728中的图形一致。
3.4采用本标准第5章中规定的字母数字符号。
接线端子规格种类接线端子排的连接方式
接线端子规格种类接线端子排的连接方式接线端子是电气连接的一种重要部件，用于将电线与电气设备连接。
它可以确保电线的固定和良好的电气连接，并提供一种便利的方式来连接或断开电路。
接线端子的规格种类非常多，常见的有螺旋接线端子、压线接线端子、插销式接线端子、弹片式接线端子、卡扣式接线端子等。
下面将详细介绍这些接线端子的特点和使用方法。
1.螺旋接线端子：这种端子使用螺旋机构将电线固定在端子上。
它可以提供较强的连接力，并适用于大部分电线的连接。
它的缺点是连接速度相对较慢，适用于不需要经常拆卸的场合。
2.压线接线端子：这种端子通过压紧电线来实现连接。
它的特点是连接速度快，适用于需要频繁拆卸的场合。
它的缺点是连接力相对较弱，不适用于高电流和高压的场合。
3.插销式接线端子：这种端子使用插销进行连接。
它的特点是连接方便快速，适用于需要频繁拆卸的场合。
它的缺点是连接力较弱，适用于低电流和低压的场合。
4.弹片式接线端子：这种端子使用弹簧式结构固定电线。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是结构比较复杂，成本较高。
5.卡扣式接线端子：这种端子使用卡扣进行连接。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是安装需要专用工具，不太适合需要频繁拆卸的场合。
除了上述常见的接线端子外，还有许多其他特殊用途的接线端子，如高温接线端子、防水接线端子等。
这些接线端子都具有特定的特点和使用方法。
在实际使用中，接线端子通常会被安装在接线端子排上。
接线端子排是由多个接线端子组成的一种连接设备。
它可以将多个电线连接在一起，并提供一个统一的接口来连接电气设备。
接线端子排的连接方式有两种：拼插连接和螺钉连接。
拼插连接是将接线端子插入接线端子排的插槽中，通过插销或卡扣固定。
螺钉连接是将接线端子通过螺旋机构固定在接线端子排上。
无论是哪种连接方式，接线端子排的作用是提供一个方便、可靠的电气连接。
常用插拔式接线端子适配线号与线径范围
14-10
2.075-5.2600
24-20
0.2047-0.5189
18-14
0.8170-2.075
20-18
0.5189-0.8107
18-16
0.8107-1.3180
20-16
0.5189-1.3180
18-14 20-18 24-20 20-16
0.8107-2.075 0.5189-0.8107 0.2047-0.5189 0.5189-1.3180
系列 编号
SS2500501-40C SS2500801-40C
250直型母端子 系列
品名
250-0.5直插(短脚) 250-0.8直插(短脚) 250-0.5直插 250-0.8直插 250-0.5直插(高脚) 250-0.8直插(高脚) 250-0.5锁扣(短脚) 250-0.8锁扣(短脚) 250-0.5锁扣 250-0.8锁扣 250-0.5旗型 250-0.8旗型 250-0.5旗型(高脚) 250-0.8旗型(高脚) 250-0.5旗形(单边压线脚) 250-0.8旗形(单边压线脚) 250-0.5旗型锁扣(单边压线脚) 250-0.8旗型锁扣(单边压线脚) 250-0.8公母一体 250-0.8公端子插片(折叠式） 250-0.5公端子插片
第三页：205端子系列
系列 编号
SS2050501-30C
187直型母端子 系列
品名
205-0.5直插(短脚) 205-0.8直插(短脚) 205-0.5直插 205-0.8直插 187-0.5锁扣(短脚) 187-0.8锁扣(短脚) 205-0.5锁扣 205-0.8锁扣
SS2050801-30C ST2050501-30C ST2050801-30C LS12050501-30C
如何选择接线端子？接线端子的型号
如何选择接线端子？接线端子的型号如何选择接线端子？接线端子的型号有哪些？近年来，随着社会可持续发展的推进，接线端子的研发在朝着高性能、多样化、更绿色、更美观的方向发展。
性能主要体现在端子的焊接工艺、耐压和电流负荷能力上如：从传统的波峰焊接到回流式焊接，再到Press-in免焊接的连接方式；不断改进的电路板技术使面板上安装的接线端子可承载的电流提升了很多，目前已突破了110A的限制，远远超过了先前产品的水平；多样化有如插拔式（LC系列）、直焊式（LG系列）、弹簧式（LS系列）、栅栏式（LW系列）以及裸端子（E系列），每个系列又有多种不同的型号可选；绿色主要体现在接线端子的材料上，材料的环保性、绝缘材料的阻燃性、导电件的导电性及防生物侵蚀能力等皆包括在内。
联捷电气采用国际先进材料，其性能测试完全通过相关标准的验证；对于美观，则是根据接线端子的安装载体的需要设计不同的颜色，如现在主打绿色、灰色、黄色等。
对接线端子的选择主要有型号、规格属性、位数及颜色四个方面：一、接线端子的型号接线端子型号的选择需要根据自己的需求而定。
通常来说，电梯的控制柜、控制板，运动控制系统如步进电机、变频器等领域以插拔式和直焊式即LC/LG系列为主；对于照明行业则以弹簧式即LS系列为主，对于有穿墙要求的还可以用插拔式LZ5系列——接线端子排可以贯穿壳体并用螺丝将之固定在壳体上，插头从仪器外与之连接，构成抗震连接。
LC2系列（插拔式接线端子）LS235系列（弹簧式接线端子）LG500BHZL系列（直焊式接线端子）LZ5系列（插拔式可穿墙接线端子）二、接线端子的属性接线端子的属性是选择接线端子最重要的因素，接线端子的属性主要有额定电流、适用线径、适用线规、单芯/多芯线径、最大锁紧扭力、螺丝规格、剥线长度、耐电压值极数、绝缘材料/阻燃级别、使用温度等几个方面。
用户需根据安装设备、使用导线粗细、使用环境等因素来决定。
额定电流、适用线规、使用温度等不合适的话，使用接线端子时就会引发故障甚至造成危险。
插拔式PCB接线端子选型参考
插拔式接线端子选型介绍
—Nachi品牌插拔式接线端子接线原理：
插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。
插拔式快速接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插拔式接线端子接线特点：
插拔式快速接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小。
插拔式PCB接线端子命名解释
示例：NC 1.5/2-ST-3.50
NC, 是纳川电气内部产品编号
1.5，指产品的截面积是1.5mm
2, 指端子位数,位数可变换参数
ST, 指插头
3.50,指间距是3.50可变换参数
倘若：NC 1.5/2-STF-3.50插拔式接线端子,只有ST变成了STF表示的是带旁边螺钉法兰,此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。
插拔式接线端子选型参考
部分型号,详细可查阅： 1）间距3.50及3.81mm2
2)5.00及5.08间距插拔式接线端子。
焊接式接线端子排JXP-9.5(间距9.5)

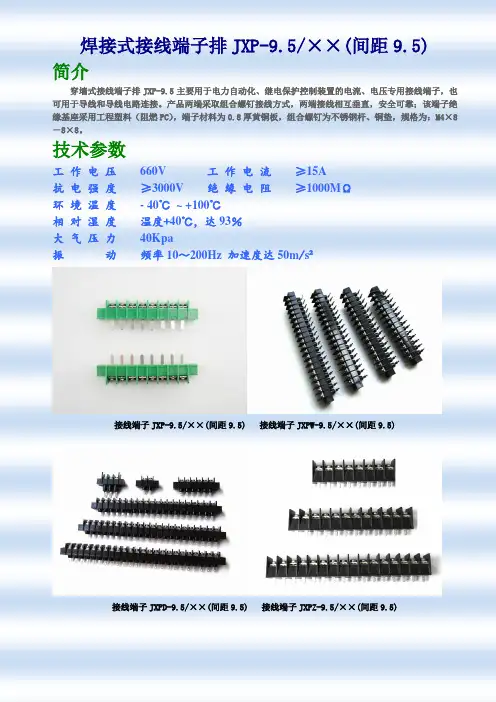

焊接式接线端子排JXP-9.5/××(间距9.5) 简介
穿墙式接线端子排JXP-9.5主要用于电力自动化、继电保护控制装置的电流、电压专用接线端子，也可用于导线和导线电路连接。
产品两端采取组合螺钉接线方式，两端接线相互垂直，安全可靠；该端子绝缘基座采用工程塑料（阻燃PC），端子材料为0.8厚黄铜板，组合螺钉为不锈钢杆、铜垫，规格为：M4×8－8×8。
技术参数
工作电压660V 工作电流≥15A
抗电强度≥3000V 绝缘电阻≥1000MΩ
环境温度- 40℃~ +100℃
相对湿度温度+40℃，达93％
大气压力40Kpa
振动频率10～200Hz 加速度达50m/s²
接线端子JXP-9.5/××(间距9.5) 接线端子JXPW-9.5/××(间距9.5)
接线端子JXPD-9.5/××(间距9.5) 接线端子JXPZ-9.5/××(间距9.5)
同型号端子
线数L1 L2 L3 线数L1 L2 L3
2 36.4 28.5 20.5 14 150.4 142.5 134.5
4 55.4 47.
5 39.5 1
6 169.4 161.5 153.5
6 74.4 66.5 58.5 18 188.4 180.5 172.5
8 93.4 85.5 77.5 20 207.4 199.5 191.5。
接线端子规格型号
接线端子规格型号1. 引言接线端子是电子设备中用于连接电源线、传输信号或连接电路的重要组件。
不同的应用场景和设备类型需要使用不同规格型号的接线端子，以确保电路连接的安全和可靠性。
本文将介绍常见的接线端子规格型号，并对其特点进行简要说明。
2. 规格型号2.1 片式接线端子片式接线端子是一种常见的连接设备和电路的端子类型。
其特点是结构简单、安装方便，广泛应用于家用电器、电子仪器、工业自动化设备等领域。
常见的片式接线端子规格型号包括：•RJ45接线端子：用于网络设备中的网线连接，通常用于Ethernet局域网。
•USB接线端子：用于连接计算机和外部设备，常用于数据传输和充电。
•HDMI接线端子：用于高清多媒体接口，常用于电视、投影仪等设备的视频和音频传输。
•DC接线端子：用于连接直流电源，常用于电子设备和电源适配器。
•音频接线端子：用于连接音频设备，如耳机、音箱等。
2.2 弹簧接线端子弹簧接线端子是一种通过弹簧力将导线夹紧的连接设备。
其特点是连接牢固、可重复插拔，并能适应不同规格的导线。
常见的弹簧接线端子规格型号包括：•WAGO弹簧接线端子：广泛应用于工业自动化领域，具有抗震动、抗松动等特点。
•PHOENIX弹簧接线端子：适用于电力、铁路、通信等领域，具有较高的电流和电压承受能力。
•Molex弹簧接线端子：主要用于电子设备中的信号传输和电源连接。
•JST弹簧接线端子：适用于电池组、电子设备等领域，具有耐高温、防水性能。
2.3 螺旋接线端子螺旋接线端子通常由端子本体和螺丝两部分组成，通过螺丝将导线夹紧。
其特点是连接可靠、接触良好，并能适应各种规格的导线。
常见的螺旋接线端子规格型号包括：•JPT螺旋接线端子：具有很好的接触性能和电流承受能力，用于汽车电子设备中。
•EEC螺旋接线端子：适用于航空航天、军工等领域，具有抗震动和抗松动性能。
•PCB螺旋接线端子：用于印刷电路板上的连接，具有良好的导电性和可靠的连接性。
(整理)插拔式接线端子
插拔式接线端子总共 170 个产品间 距 极 数 定 额 线 径2.5 2-24P 125V/4A 28-20AWG 0.5mm 22.5 2-24P 125V/4Amm 22.5 2-24P 125V/4A mm 22.5 2*(2-24)P 125V/4A mm 2间 距 极 数 定 额 线 径2.5 2*(2-24)P 125V/4A mm 23.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-16AWG 1.5mm 23.81 2-24P 300V/8A28-16AWG 1.5mm 2间 距 极 数 定 额 线 径3.81 2-24P 300V/8A 28-16AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-16AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-16AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-16AWG 1.5mm 2间 距 极 数 定 额 线 径3.5/3.81 2-24P300V/8A3.81 2-24P300V/8A3.81 2-24P300V/8A3.5/3.81 2-24P 300V/8A28-16AWG 1.5mm228-16AWG 1.5mm228-16AWG 1.5mm228-16AWG 1.5mm2插拔式接线端子总共170个产品间距极数定额线径3.5/3.812-24P300V/8A28-16AWG 1.5mm23.5/3.812-24P300V/8A28-16AWG 1.5mm23.5/3.812-24P300V/8A28-16AWG 1.5mm23.5/3.812-24P300V/8A28-16AWG 1.5mm2间距极数定额线径3.5/3.812-24P300V/8Amm23.5/3.812-24P300V/8Amm23.5/3.812-24P300V/8Amm23.5/3.812-24P300V/8Amm2间距极数定额线径3.5/3.812-24P300V/8Amm23.5/3.812-24P300V/8Amm23.5/3.812*(2-12)P300V/8Amm23.5/3.812*(2-12)P300V/8Amm2间距极数定额线径3.5/3.812*(2-12)P300V/8Amm23.5/3.812*(2-12)P300V/8Amm23.5/3.812*(2-24)P300V/8Amm23.5/3.812*(2-24)P300V/8Amm2插拔式接线端子总共170个产品间距极数定额线径3.5/3.812*(2-24)P300V/8Amm23.5/3.812*(2-24)P300V/8Amm23.5/3.812-24P300V/8Amm23.5/3.812-24P300V/8Amm2间距极数定额线径3.812-24P300V/8Amm23.812-24P300V/8A28-16AWG 1.5mm25.082-24P300V/8A28-16AWG 1.5mm25.082-24P300V/8A28-16AWG 1.5mm2间 距 极 数 定 额 线 径5.08 2-24P 300V/8A 28-16AWG 1.5mm 25.08 2-24P 300V/8A28-16AWG 1.5mm 25.08 2-24P 300V/8Amm 25.08 2-24P 300V/8A mm 2间 距 极 数 定 额 线 径5.08 2-24P 300V/8A mm 25.08 2-24P 300V/8A mm 25.0/5.08/7.5/7.62 2-24P 300V/15A 28-12AWG 2.5mm 25.0/5.08/7.5/7.62 2-24P 300V/15A28-12AWG 2.5mm 2插拔式接线端子总共 170 个产品间 距 极 数 定 额 线 径5.08 2-24P 300V/15A 28-12AWG 2.5mm 25.0/5.08 2-24P 300V/15A28-12AWG 2.5mm 25.0 2-24P 300V/15A28-12AWG 2.5mm 25.0/5.08 2-24P 300V/15A28-12AWG 2.5mm 2间 距 极 数 定 额 线 径5.0/5.08 2-24P300V/15A5.0/5.08/7.62 2-24P300V/15A5.0/5.08/7.62 2-24P300V/15A5.0/5.08 2-24P 300V/15A28-12AWG 2.5mm228-12AWG 2.5mm228-12AWG 2.5mm228-12AWG 2.5mm2间距极数定额线径5.0/5.082-24P300V/15A28-12AWG 2.5mm25.0/5.08/7.5/7.622-24P300V/15A28-12AWG 2.5mm25.0/5.08/7.5/7.622-24P300V/15A28-12AWG 2.5mm25.0/5.08/7.5/7.622-24P300V/15A28-12AWG 2.5mm2间距极数定额线径5.0/5.08/7.5/7.622-24P300V/15A26-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.08/7.622-24P300V/15A28-12AWG 2.5mm2插拔式接线端子总共170个产品间距极数定额线径5.08/7.622-24P300V/15A28-12AWG 2.5mm25.08/7.622-24P300V/15A28-12AWG 2.5mm25.0/5.08/7.5/7.622-24P300V/10A26-12AWG 2.5mm25.0/5.08/7.5/7.622-24P300V/10A26-12AWG 2.5mm2间距极数定额线径5.082-24P300V/10A26-12AWG 2.5mm25.0/5.082-24P300V/10A26-12AWG 2.5mm25.0/5.082-24P300V/10A26-12AWG 2.5mm25.0/5.082-24P300V/10A26-12AWG 2.5mm2间距极数定额线径5.0/5.082-24P300V/10A26-12AWG 2.5mm25.0/5.082-24P300V/10A26-12AWG 2.5mm25.0/5.082-24P300V/10A26-16AWG 2.5mm25.0/5.082-24P300V/10A26-12AWG 2.5mm2间距极数定额线径5.0/5.082-24P300V/10A26-12AWG 2.5mm25.082-24P300V/10A26-12AWG 2.5mm25.0/5.08/7.5/7.622-24P300V/15Amm25.0/5.08/7.5/7.622-24P300V/15Amm2插拔式接线端子总共170个产品间距极数定额线径5.0/5.08/7.5/7.622-24P300V/15Amm25.082-24P300V/15Amm25.0/5.08/7.5/7.622-24P300V/15Amm25.0/5.08/7.5/7.622-24P300V/15Amm2间距极数定额线径5.0/5.08/7.5/7.622-24P300V/15Amm25.082-24P300V/15Amm25.082-24P300V/15Amm25.0/5.082-24P300V/15Amm2间距极数定额线径5.0/5.082-24P300V/15Amm25.0/5.082-24P300V/15Amm25.02-4P300V/15Amm25.02-4P300V/15Amm2间距极数定额线径5.0/5.082*(2-24)P300V/15Amm25.0/5.082*(2-24)P300V/15Amm25.0/5.082*(2-24)P300V/15Amm25.0/5.082*(2-24)P300V/15Amm2插拔式接线端子总共 170 个产品间 距 极 数 定 额 线 径5.0/5.08 2*(2-24)P 300V/15A mm 25.0/5.08 2*(2-24)P 300V/15A mm 25.0/5.08 2*(2-24)P 300V/15A mm 25.0/5.08 2*(2-24)P 300V/15A mm 2间 距 极 数 定 额 线 径5.0/5.08/7.62 2-24P 300V/15A mm 25.0/5.08/7.62 2-24P 300V/15A mm 25.0/5.08/7.62 2-24P 300V/15A mm 25.0/5.08/7.62 2-24P 300V/15A mm 2间 距 极 数 定 额 线 径5.08 2-24P mm 25.0/5.08 2-24P 300V/15Amm 25.0/5.08 2-24P 300V/15A mm 25.08 2-24P 300V/15A mm 2间 距 极 数 定 额 线 径5.08 2-24P300V/15A5.08 2-24P300V/15A5.08 2-24P300V/15A5.0/5.08 2-24P 300V/15Amm2mm2mm228-12AWG 2.5mm2插拔式接线端子总共170个产品间距极数定额线径5.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm2间距极数定额线径5.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm2间距极数定额线径5.0/5.082-24P300V/15A28-12AWG 2.5mm25.02-24P300V/15A28-12AWG 2.5mm27.52-24P300V/15A28-12AWG 2.5mm27.622-12P400V/20A28-10AWG 6mm2间距极数定额线径7.622-12P400V/20A28-10AWG 6mm27.622-12P800V/20A28-10AWG 6mm27.622-12P800V/20A28-10AWG 6mm27.622-12P800V/32A28-10AWG 6mm2插拔式接线端子总共170个产品间距极数定额线径7.622-12P800V/32A28-10AWG 6mm27.622-12P800V/32Amm27.622-12P800V/32Amm210.162-12P1000V/41A20-7AWG 10mm2间距极数定额线径10.162-12P1000V/41A20-7AWG 10mm210.162-12P1000V/41Amm210.162-12P1000V/41Amm210.162-12P1000V/41Amm2间 距 极 数 定 额 线 径10.16 2-12P 1000V/41A mm 210.16 2-12P 1000V/41A mm 210.16 2-12P 1000V/41A mm 22.5 2-24P 150V/4A 28-20AWG 0.5mm 2间 距 极 数 定 额 线 径2.5 2-24P 150V/4A 28-20AWG 0.5mm 22.5 2-24P 150V/4A28-20AWG 0.5mm 22.5 2-24P 150V/4Amm 22.5 2-24P 150V/4A mm 2插拔式接线端子总共 170 个产品间 距 极 数 定 额 线 径3.5/3.81 2-24P 300V/8A 28-14AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-14AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-14AWG 1.5mm 23.5/3.81 2-24P 300V/8A28-14AWG 1.5mm 2间 距 极 数 定 额 线 径3.5/3.81 2-24P300V/8A3.5/3.81 2-24P300V/8A5.0~5.08/7.5~7.62 2-24P300V/15A5.0~5.08/7.5~7.62 2-24P 300V/15Amm2mm228-12AWG 2.5mm228-12AWG 2.5mm2间距极数定额线径5.0~5.08/7.5~7.622-24P300V/15A28-12AWG 2.5mm25.082-24P300V/15A28-12AWG 2.5mm25.0~5.08/7.5~7.622-24P300V/15A28-12AWG 2.5mm25.0~5.08/7.5~7.622-24P300V/15A28-12AWG 2.5mm2间距极数定额线径5.082-24P300V/15A28-12AWG 2.5mm25.0~5.08/7.5~7.622-24P300V/15Amm25.0~5.08/7.5~7.622-24P300V/15Amm25.082-24P300V/15Amm2插拔式接线端子总共170个产品间距极数定额线径5.0~5.08/7.5~7.622-24P300V/15Amm25.0~5.08/7.5~7.622-24P300V/15Amm25.082-24P300V/15Amm25.0/7.52-24P300V/15A28-12AWG 2.5mm2间距极数定额线径5.0/7.52-24P300V/15A28-12AWG 2.5mm25.0/7.52-24P300V/15A28-12AWG 2.5mm25.0/7.52-24P300V/15A28-12AWG 2.5mm25.0/7.52-24P300V/15A28-12AWG 2.5mm2间距极数定额线径5.0/7.52-24P300V/15Amm25.0/7.5 2-24P 300V/15A mm2。
接线端子规格型号介绍
在现在各种各样的复杂设备面前，我们需要把他们拼接起来，就需要一个非常重要的零件——接线端子。
那么，接线端子是什么呢？接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。
用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。
接线端子有哪些型号种类呢？接线端子可以分为、欧式接线端子系列、插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列、110端子、205端子、250端子、187端子、OD2.2圆环端子、2.5圆环端子、3.2圆环端子、4.2圆环端子、2圆环端子、6.4圆环端子、8.4圆环端子、11圆环端子、13圆环端子旗型系列端子和护套系列、各类环形端子、管形端子、接线端子、铜带铁带(2-03、4-03、4-04、6-03、6-04)等。
插拔式由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规，是市场上最热销的端子类型。
栅栏式接线端子型号JXP-9.5是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

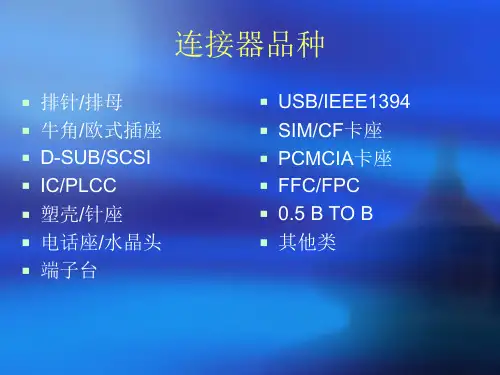

常用接插件型 图文自己总结
常用接插件型图文自己总结常用接插件型号（图文） 2.54间距的叫SCN2.0间距的叫SAN护套2端子187端子个4.2间距公壳型号5557 母壳PH2.0XH-8P FD-14P 2.54间距CH3.96VH3.96ZH(1.5间距)EL特指4.5间距，SM指2.54间距DG1000-2P接插件LED显示屏/LED显示屏散件/P10半户外/16P排线压头 FC-16P接插件接插件 2.54间距2*40P 双排针双排直针5.08-301-2P 接插件针座端子接插件 SM 脚距2.54 线1007公端子接插件 2.8插簧插片 2.8MM 铜XH-2.54-2P接插件1+1接插件VH3.96-2P接插件DC3-10P接插件接插件间距4.5MM 对插接插件接插件焊接式公头 DB25接插件 EL 2P 条形连接器CH3.96-5P接插件接插件 RS232串口 DB9母头 DB9孔全铜接插件标准6.3MM 插簧插片护套 0.5元/套冷压接线端子5.0MM 两位接插件 2.54单排针，1*40P 排针接插件2.54MM接插件焊接式公头 DB37 蓝色PH2.0mm胶壳、针座、端子连接器、接插件系列 XH2.54-3P接插件插件座间距2.54MMfc-16P接插件KF/DG1000-2p 接插件/接插座/接线端子脚间距10MM 接插件杜邦线20CM1P-1P2P接插件(脚间距5.08mm)DC3-10P 接插件下载座JST对插接插件母壳 2P（10个MOG接插件 l连接器 2.0MM PH-2A针座(插座2.8端子型车用连接器接插件线缆连接器连接件对接 2线串口头接插件DR9针式板载式焊接式弯针插座(母头) RS232杜邦（间距2.0mm）双排胶壳，针座，端子连接器、接插件系列簧片+一套包括：头子+座子接插件接插件KF2510-6P 间距2.54 适配器适配座转换座 PLCC44转DIP40 PLCC-44芯(贴片)接插件航空插头连接器 GX16-2T（2芯）接插件接插件测试插头插座十字插香蕉插 0.9元一对红色4.8接插件铜件两只脚焊板插片公端子接插件 6.3插簧插片 6.3MM 铜HT3.96-10P橙色,接插件DB25 公头/针二排25芯接插头接插件FC-8P 排线头接插件2.54间距一套6.3插簧接插件铜件直脚芯白色插座 2510-3接插件KF2510端子接插件端子 2.54MM冷压头簧片 5557 连接件接插件 8孔连线器插座塑料连接件对插件DC3-20P接插件6.3-4 (6.3端子）型车用连接器接插件接线器 4线连接件XH2.54-2P接插件间距2.54MM 一套接插件XH2.54-10P 座子+线线长20CM接插件KF-4P 拔插式接线端子 KF2EDG 间距5.08MM 一套弯针 SM-2P 对插锁紧接插件一套公壳+母壳+公簧片+母簧片USB A母连接头 A母插座 USB接插件XH2.54-5P接插件,连接器,针距2.54MM 端子座+插头+簧片一套PLCC 32贴片插座接插件连接器4.8直插/插簧/插片/对插件/单线连接器/单线接插件航空插头/GX16-2芯/一套/ 电缆连接器接插件【不锈钢】16型高品质航插航空插头航空插座接插件电连接器 8芯防水对接端子防水对插连接器汽车防水接插件密封防水对插端子1套大号皮套鳄鱼夹电子接插件接线夹连线夹香蕉插座香蕉插头香蕉接头接插件测试接头B101连接器2.8端子型/车用连接器/接插件/空中对接/摩托车 6PBNC插座铜镀金针BNC反接头 Q9头反接焊接方式摄像机视频接插件 6.3多孔接插件电子连接件车用电器连接插头插座 3孔4+1接插件双皇冠接插件－MINI USB座贴片迷你 MINI-5P 铁LED显示屏/LED显示屏散件/P10半户外/16P排线压头 FC-16P接插件接插件杜邦线20CM8P-8P香蕉插头质量好连接头测试头接插件 DIY电子实验制作配件连接器接插件SCSI68PIN双母头连接线接插件6.3带护套接插件铜件连接器TJC3 2.54 XH-2AW(2位弯脚插座/90度)批发 P48-26芯大电流航空插头接头电缆接插件SM2.5-3P公母对接胶壳，端子，条形连接器，接插件，黑色，1套弯针XH2.54-2P接插件间距2.54MM 一套：插头+弯插座+端子 20MOG 电源插头接插件电源座。
端子排介绍
2、端子排的作用
• • 端子排的作用有以下几点： 1.美观、规范。因为端子排把控制线路的箱内部分和箱外 部分分开，这样显得美观整齐，使控制线路不像蜘蛛网那么乱。 • 2.方便安装。装上端子排和端子号后，只要对应的线号接 到对应的地方即可，根本不用想控制回路是什么样的，确实很 快，很方便。 • 3.方便维修。使用过程中出现问题，可以直接用电表测量 端子排上对应的界限端子有无电压快速找出故障（当然220V的 控制回路比380V的控制回路要好查的多），查线也容易查，因 为端子排上都会有端子号，对应的数字一般都接到控制回路中 相应的接点。 • 4.方便安装远控。因为远控可以直接从端子排上接线，所 以不需要对原来的控制回路进行更改
