阴阳树脂从外观上怎么区分
2011-4-2 19:11
提问者：langtian_911|悬赏分：10 |浏览次数：809次
推荐答案
2011-4-2 19:22
摘要：[目的]提高离子交换纯水器制备纯水的质量和产量[方法] 老化树脂吸附的主要杂质离于最大程度置
换出来指示再生终点[结果]纯水最高比电阻达33.3×10 5 Ω·cm，周期产水约700 L [结论]与原法比较，纯水质量和产量均有明显提高。
关键词：离子交换法；树脂；老化；再生
分析实验室用纯承质量如何直接影响分析结果的准确性。据国家标准规定，实验用水必须符合GB6682-l986“实验室用水规格”中3级水的质量要求，即水温在25℃时，比电阻≥5×10 5Ω·cm(电导率≤2.0μs／cm)。“离子交换制备纯水以其水质好，成本低，使用方便等优点得到各级实验室的普遍使用。但在日常工作中发现，目前许多实验室使用的离子交换纯水器，当树脂老化后，若采用传统的“常规处理方法再生树脂，其制备的纯水往往质量不高，难以满足日益增多的微量组分分析用水要求。针对这个问题．我们实验室将常规处理的再生方法加以改进。以老化树脂吸附的主要杂质离子最大程度置换出来指示再生终点，结果提高了制备纯水的质量和产量。现将方法报告如下。
1 材料
1．1 试剂7%盐酸溶液；8%氢氧化钠；O.01mol／L EDTA标准溶液；1+1氨水；硝酸银标准溶液(每毫升硝酸银相当0.50mg氯化物)；5%铬酸钾；0.25mol ／L和0.025mol／L硫酸。
1．2 仪器DDS-IIC型电导率仪，上海南华医疗器械厂。
2 操作方法
2．1 阴阳树脂除杂，清洗将失效的树脂阴阳分开，分别置于两个塑料盆中，用自来水漂洗．除去可见的杂质和破碎的树脂，去水并反复漂洗2～3次，抽干。 2．2 阳树脂再生往阳树脂盆中加入7%盐酸溶液浸没树脂，轻轻搅动几次，静置2～3min．倾去酸液，抽干。反复5～6次后，检验酸液中钙镁离子含量。方法：吸取1．0 ml酸液，加1+1氨水调至中性，以铬黑T为指示剂，用0．01mol ／L EDTA滴定至终点，溶液由紫红变为亮兰，记录消耗的EDTA 量，重复以上操作，直至直至吸取1.0 ml
酸液消耗EDTA量降低至稳定值为止。
2．3 阴树脂再生往阴树脂盆中加入8%氢氧化钠溶液浸没树脂，轻轻搅动几次，静置2～3min后，倾去碱液，抽干。反复7～8次后，检验碱液中氯离子含量。方法：吸取1.0 ml碱液置于50ml蒸发皿上，加1滴1%酚酞溶液，用0.25 mol／L硫酸调至溶液呈微红色后，用0.025mol／L硫酸调至溶液红色刚好退去．加0.5ml5%铬酸钾溶液，用硝酸银标准溶液滴定至终点，记录消耗硝酸银溶液量。倾去碱液，抽干。重复以上操作，直至吸取1.0ml碱液消耗硝酸银量降低至稳定值为止。
2．4 漂洗将检验合格的阴阳树脂用离子水反复漂洗至中性，即阳树脂洗至pH6．5～7．5，阴树脂洗至pH 7～8。
2．5 装柱用小烧杯把树脂连同水一起1．0ml酸液消耗EDTA量降低至稳定值装入柱内．按顺序连接好柱子，通水。
3 结果
以自来水为原水通过改进再生法的纯木器，其制备的纯承质量和产量与常规处理再生法比较。
4 讨论
离子交换纯木器常规处理的再生方法(以下称原法)以进出的酸碱液pH值不变(用pH试纸测定)指示再生终点，笔者认为方法过于简单．改进的方法是以老化树脂吸附的主要杂质离子(Ca2+、Mg2+、cl-)最大程度置换出来以指示再生终点，通过检验流出的再生剂中无Ca2+、Mg2+、cl-或降低至含量不变。说明树脂吸附的杂质离子与再生剂的H+和OH-之间置换达到动态平衡，此时树脂才真正获得最大程度的“再生”。
.
大孔吸附树脂是在离子交换树脂的基础上发展起来的。1935年英国的Adams

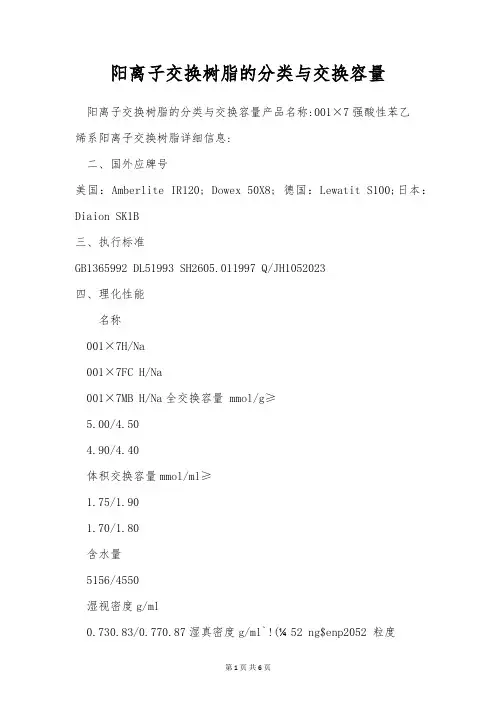

和Holmes发表了由甲醛、苯酚与芳香胺制备的缩聚高分子材料及其离子交换性能的工作报告，从此开创了离子交换树脂领域。20世纪50年代末合成了大孔离子交换树脂，是离子交换树脂发展的一个里程碑。上世纪60年代末合成了大孔吸附交换树脂，并于70年代末用于中草药有效成分的分离，但我国直到80年代后才开始有工业规模的生产和应用。大孔吸附树脂目前多用于工业废水处理、食品添加剂的分离精制、中草药有效成分、维生素和抗菌素等的分离提纯和化学制品的脱色、血液的净化等方面。
1大孔吸附树脂的特性及原理
大孔吸附树脂（macroporous absorption resin）属于功能高分子材料，是近30余年来发展起来的一类有机高聚物吸附剂，是吸附树脂的一种，由聚合单体和交联剂、致孔剂、分散剂等添加剂经聚合反应制备而成。聚合物形成后，致孔剂被除去，在树脂中留下了大大小小、形状各异、互相贯通的孔穴。因此大孔吸附树脂在干燥状态下其内部具有较高的孔隙率，且孔径较大，在100～1000nm之间，故称为大孔吸附树脂。大孔树脂的表面积较大、交换速度较快、机械强度高、抗污染能力强、热稳定好，在水溶液和非水溶液中都能使用。
大孔吸附树脂具有很好的吸附性能，它理化性质稳定，不溶于酸、碱及有机溶媒，对有机物选择性较好，不受无机盐类及强离子低分子化合物存在的影响，可以通过物理吸附从水溶液中有选择地吸附有机物质。大孔树脂是吸附性和筛选性原理相结合的分离材料，基于此原理，有机化合物根据吸附力的不同及分子量的大小，在大孔吸附树脂上经一定的溶剂洗脱而分开。
由于大孔吸附树脂的固有特性，它能富集、分离不同母核结构的药物，可用于单一或复方的分离与纯化。但大孔吸附树脂型号很多，性能用途各异，而中药成分又极其复杂，尤其是复方中药，因此必须根据功能主治明确其有效成分的类别和性质，根据“相似相溶”的原则，即一般非极性吸附剂适用于从极性溶液(如水)中吸附非极性有机物；而高极性吸附剂适用于从非极性溶液中吸附极性溶质；中等极性吸附剂，不但能够从非水介质中吸附极性物质，同时它们具有一定的疏水性，所以也能从极性溶液中吸附非极性物质。
2 大孔吸附树脂在中药中的应用
大孔吸附树脂在上世纪70年代末开始应用于中草药化学成分的提取分离，1979年中国医学科学院药物研究所植化室报道大孔树脂可用于三棵针生物碱、赤芍苷、天麻苷、薄盖灵芝中尿嘧啶与尿嘧啶核苷的分离。其对中草药化学成分如生物碱、黄酮、皂苷、香豆素及其他一些苷类成分都有一定的吸附作用。如人参总皂苷、甘草酸、三七总皂苷、绞股蓝总皂苷、蒺藜总皂苷、桔梗总皂苷、知母总皂苷、刺玫果皂苷、毛冬青皂苷、西洋参花皂苷、银杏叶黄酮、葛根黄酮、橙皮苷、荞麦芦丁、川乌、草乌总生物碱、喜树碱、川芎提取物(含川芎嗪及阿魏酸)、银杏内酯及白果内酯、丹参总酚酸、茶多酚、紫草宁、白芍总苷、赤芍总苷、紫苏色素、胆红素、大黄游离蒽醌等等。它对糖类的吸附能力很差，对色素的吸附能力较强。利用大孔吸附树脂的多孔结构和选择性吸附功能可从中药提取液中分离精制有效成分或有效部位，最大限度地去粗取精，因此目前这项技术已广泛地运用于各类中药有效成分及中药复方的现代化研究中。
大
孔吸附树脂的预处理
新购树脂可能含有分散剂、致孔剂、惰性溶剂等化学残留，所以使用前应按以下步骤进行预处理。
1 装柱前清洗吸附柱与管道，并排净设备内的水，以防有害物质对树脂的污染。
2 于吸附柱内加入相当装填树脂0.5倍的水，然后将新大孔树脂投入柱中，把过
