地下室抗浮验算

抗浮验算一、条件：地面标高H1=0.000m，顶板标高H1=0.000m，底板标高H3=-4.400m，设法水位标高Hw=-0.500m；地下室长度A=3900mm，宽度B=5200mm，底板悬挑宽度L=500mm，覆土厚度do=0.000mm,容重γ=18kN/m顶板厚度d1=180mm，底板厚度d2=300mm，挡土墙墙厚度d3=400，地下室层高h=4400mm。

梁、柱扣板厚后体积V=8m二、计算：1、水浮力Fw=|h3-hw|×10=|-4.400--0.500|×10=39.00 kN/m2、抗浮力：(1)、顶板自重：G1=d1×25=180×0.001×25=4.50 kN/m(2)、底板自重：G2=d2×25=300×0.001×25=7.50 kN/m(3)、覆土重量：Go=do×γ=0.000×18=0.00 kN/m(4)、悬挑部分土重量折算为面积重量：G3=L×(H3-H1)×2×(A+B)×γ/(A×B)=0.500×|-4.400-0.000|×2×(3.9+5.2)×18/(3.9×5.2)=35.54 kN/m(5)、挡土墙重量折算为面积重量：G5=L×h×2×(A+B)×γ/(A×B)=0.400×4.4×2×(3.9+5.2)×18/(3.9×5.2)=39.49 kN/m(6)、梁、柱重量折算为面积重量：G6=V×25/(A×B)=8×25/(3.9×5.2)=9.86 kN/m抗浮力=∑(Go+G1+G2+G3+G5+G6)=∑(0.00+4.50+7.50+35.54+39.49+9.86)=96.89kN/m根据《广东省标准建筑地基基础设计规范》W/F=96.89/39.00=2.48>1.05，满足要求。

地下室抗浮计算Last revision on 21 December 2020
地下室抗浮验算
地下室一层结构恒载为29824KN（取PKPM总体信息结果）,地下室面积为 m2,底板面积为
根据地看报告，抗浮设防水位：按水位位于地下室底板以上，即设防水位绝对标高为米考虑
则总体浮力为水重，即G=45KN/m2
结构自重产生的荷载G1=29824/=m2
基础筏板自重G2==m2
地下室回填土荷载：回填土面积663 m2 (根据图中面积计算)，回填土厚米，回填土（自重取16KN/ m3）总重=,
则回填土自重产生的荷载为：=m2
抗浮安全系数取，则；<G1+G2+G3
<++
<63
计算中未考虑底板外挑部分回填土对结构抗浮的贡献，故地下室抗浮演算满足
根据以上计算过程确定，地下室降水应在地下室顶板施工完毕且房心回填完成后停止。

地下室抗浮计算书图一地下室剖面示意图图二计算平面一、条件：取跨度最大的区域进行计算，选择如图二所示计算区域。

地面标高H1=0.000m，顶板标高H2=-0.650m，底板标高H3=-4.850m，设计水位标高Hw=-1.550m；顶板厚度d1=250mm，考虑梁高，折算厚度取d1=300mm，底板厚度d2=400mm，挡土墙墙厚度d3=300，地下室层高h=4200mm。

底板建筑垫层厚d4=100mm，覆土容重γ`=20kN/m；二、计算：1、水浮力F w=|h3+d2-h w|×10=|-4.850+0.4+1.550|×10=37.00 kN/m2、抗浮力：(1)、顶板自重：G1=d1×25=300×0.001×25=7.5 kN/m(2)、底板自重：G2=d2×25=400×0.001×25=10.0 kN/m(3)、覆土重量：G o=d o×γ=0.650×18=11.70 kN/m抗浮力G=∑(G o+G1+G2+G3+G4+G5+G6)=∑(7.50+10+11.7)=29.2kN/m3、抗拔桩需承担浮力：nR>F w-G/K=37-29.2/1.05=9.2 kN/m图二所示中间桩，桩径1000，桩长取6m，根据《全国民用建筑工程设计技术措施》（地基与基础）（2009版）基桩抗拔承载力特征值：R tk=T ua+G=∑λi q sik u i l i=0.75*45*3.14*1*2+0.7*35*3.14*1*4=520kN其中抗拔系数λ在残积粉质粘土层取0.75，圆砾层取0.7，桩位于残积粉质粘土层桩长取2m，圆砾层取4m。

图二所示，中间桩需承担抗浮面积为：s=14.4*14.2/4=51m2(取周边面积的四分之一)单桩需抵抗浮力为R=51*9.2=469.2kN< R tk=520kN满足要求正截面受拉承载力验算：N=1.35*469.2=634kN≤f y A s=300*3016=905kN满足要求。

抗浮设计本工程纯地下室部分采用桩基础加抗水板方案，抗水板厚600mm，抗浮设计水位为1213.0，地下室底板顶标高为1210.85。

地下室底板底标高为1210.25m。

因此水头高度Δh=1213.0-1210.25=2.75m水浮力F=2.75x10=27.5KN/m21、纯地下室抗力包括：（地下室顶板覆土按1200mm考虑）①底板自重：0.6X25=15 KN/m2②-2层-1层顶板及梁柱自重：（0.2+0.3）X25=12.5 KN/m2③顶板覆土重：19.2 KN/m2④抗力合计：∑=15+12.5+19.2=46.7KN/m2＞1.05F＞1.05F=1.05X27.5=28.875 KN/m2因此整体抗浮满足要求。

地下室底板设计一抗水板厚600mm，抗浮设计水位为1213.0m，地下室底板顶标高为1210.85m。

地下室底板底标高为1210.25m。

因此水头高度Δh=1213.0-1210.25=2.75m水浮力F=2.75x10=27.5KN/m2抗力包括：底板自重：0.6X25=15 KN/m2因此水浮力设计值q=1.27x27.5-15=20KN/m2根据抗拔桩设计，总弯矩M0=qL x(L y-2c/3) 2/8=20x7.8x(9) 2/8=1580KN.m柱上板带支座弯矩：(考虑10%的弯矩调幅)M c=0.9β1M0=0.9x0.5x1580=711KN.mAs=M c/(0.9f y h o)=106x711/(0.9x360x550)=3990mm2配HRB400级钢，直径25，间距120。

As=4090mm2≥3990mm2 跨中板带跨中弯矩：(考虑10%的弯矩调幅)M m=1.1β2M0=1.1x0.18x1580=313KN.mAs=M c/(0.9f y h o)=10x313/(0.9x360x550)=1757mm配HRB400级钢，直径18，间距140。

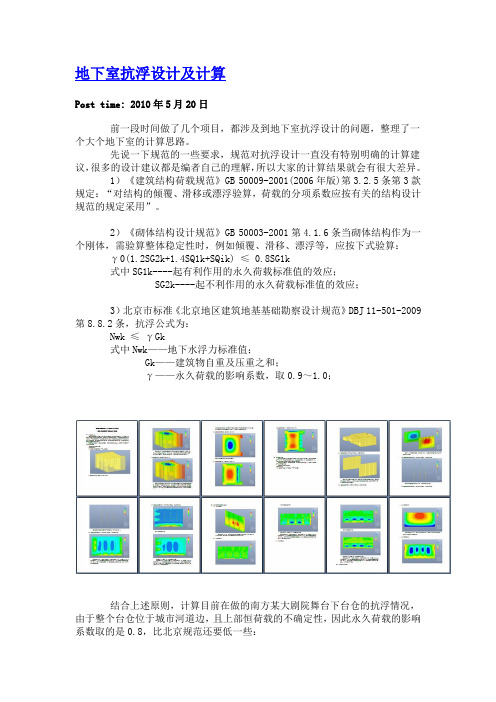

地下室抗浮设计及计算Post time: 2010年5月20日前一段时间做了几个项目，都涉及到地下室抗浮设计的问题，整理了一个大个地下室的计算思路。

先说一下规范的一些要求，规范对抗浮设计一直没有特别明确的计算建议，很多的设计建议都是编者自己的理解，所以大家的计算结果就会有很大差异。

1）《建筑结构荷载规范》GB 50009-2001(2006年版)第3.2.5条第3款规定：“对结构的倾覆、滑移或漂浮验算，荷载的分项系数应按有关的结构设计规范的规定采用”。

2）《砌体结构设计规范》GB 50003-2001第4.1.6条当砌体结构作为一个刚体，需验算整体稳定性时，例如倾覆、滑移、漂浮等，应按下式验算：γ0(1.2SG2k+1.4SQ1k+SQik) ≤ 0.8SG1k式中SG1k----起有利作用的永久荷载标准值的效应；SG2k----起不利作用的永久荷载标准值的效应；3）北京市标准《北京地区建筑地基基础勘察设计规范》DBJ 11-501-2009第8.8.2条，抗浮公式为：Nwk ≤γGk式中Nwk——地下水浮力标准值；Gk——建筑物自重及压重之和；γ——永久荷载的影响系数，取0.9～1.0；结合上述原则，计算目前在做的南方某大剧院舞台下台仓的抗浮情况，由于整个台仓位于城市河道边，且上部恒荷载的不确定性，因此永久荷载的影响系数取的是0.8，比北京规范还要低一些：台仓深度较大，台仓底板顶标高为-14.8米，存在抗浮设计要求，根据地质勘察报告数据，设计最高抗浮水位绝对标高为2.36米相对标高-1.54米，经计算，上部结构传至台仓底板顶面处0.8倍恒荷载值为65200kN，台仓底板面积约为663平米，考虑台仓底板厚度为1.6米重力效应，尚有水浮力约为((14.8+1.6-1.54)×10-0.8×1.6×25)×663-65200=12106 kN。

根据地质勘察报告提供的勘探点平面布置图，台仓位于18、19、25、26号孔附近，抗拔桩长为9.5米，直径0.4米，计算抗拔承载力特征值为220 kN，考虑结构重要性系数1.1，需要不少于60根抗拔桩。

地下室局部抗浮计算书一、工程概述本工程为具体工程名称，位于具体地点。

地下室为地下室层数层，建筑面积约为具体面积平方米。

地下室的主要功能为停车场、设备用房等。

二、地质条件根据地质勘察报告，场地的地质情况如下：1、土层分布自上而下依次为：①填土，厚度为具体厚度 1米；②粉质黏土，厚度为具体厚度 2米；③粉砂，厚度为具体厚度 3米；④中砂，厚度为具体厚度 4米；⑤卵石，厚度为具体厚度 5米。

2、地下水位勘察期间地下水位埋深为具体埋深米，年变化幅度为变化幅度米。

三、抗浮设计水位根据当地的水文地质资料和工程经验，本工程的抗浮设计水位取具体水位米。

四、局部抗浮计算区域的确定通过对地下室结构的分析，结合地质条件和周边环境，确定以下区域需要进行局部抗浮计算：1、地下室靠近山体一侧，由于山体可能存在地下水的侧向补给，该区域可能存在较大的浮力。

2、地下室局部存在较深的集水坑或设备基础，其底部的浮力可能超过上部结构的自重。

五、计算模型的建立1、结构模型选取需要进行局部抗浮计算的区域，建立三维结构模型。

模型中包括地下室的底板、墙板、梁柱等结构构件。

2、荷载模型（1）结构自重：根据结构设计图纸，计算地下室结构构件的自重。

（2）覆土重量：考虑地下室顶板上的覆土重量，按照实际覆土厚度和土的容重计算。

（3）活荷载：根据相关规范，取地下室的活荷载标准值。

3、浮力计算根据抗浮设计水位，计算地下室底板所受到的浮力。

浮力等于水的重度乘以水头高度乘以底板面积。

六、局部抗浮验算1、抗浮稳定系数计算抗浮稳定系数＝（结构自重＋覆土重量＋其他抗浮措施提供的抗浮力）／浮力2、计算结果对选定的局部抗浮计算区域进行计算，得到抗浮稳定系数如下：区域 1：抗浮稳定系数为具体系数 1，小于规范要求的规范要求系数 1，不满足抗浮要求。

区域 2：抗浮稳定系数为具体系数 2，大于规范要求的规范要求系数 2，满足抗浮要求。

七、抗浮措施对于不满足抗浮要求的区域，采取以下抗浮措施：1、增加配重在地下室底板上增加一定厚度的混凝土配重，以增加结构的自重。

一.抗浮计算（顶板覆土1500）:[ 地下室抗浮荷载 ] 自然地面整平下500。

柱网：8.1x6.35=51.435m2地下室自重为：1、土重 1.5X18=27KN/m22、板重 (0.3+0.40)x25=17.5 KN/m23、梁+柱重： X向截面500X1000，Y向截面450X800 梁自重：(0.5X0.8X8.1+0.45X0.5X6.35)X25/8.1X6.35=2.27 KN/m2柱自重：0.5X0.6X4.0X25/8.1X6.35=0.58 KN/m2面层：0.05x23=1.15 KN/m2总计： Q w= (27+17.5+2.27+0.58+1.15)=48.5KN/m2 [ 地下室水浮力荷载 ]Q f=(4.3+1.5+0.45-0.5)x10=57.5KN/m2[ 抗浮验算 ]Qw=48.5KN/ m2< Qf=57.5KN/ m2自重抗浮不满足！抗拔力为1.05X(57.5-48.5)x51.435=486KN二.边跨抗浮计算:边跨跨度：8.1x3.25地下室自重为：1、土重 1.5X18=27KN/m22、板重 (0.3+0.40)x25=17.5 KN/m23.墙：0.3x8.1x4.3x25/8.1x3.25=9.9 KN/m24.挑边土：0.5x(8x5.3+18x0.5)x8.1/8.1x3.25=7.9 KN/m25.面层: 0.05x23=1.15 KN/m2总计： Q w=63.45KN/m2>57.5x1.05 KN/m2边跨抗浮满足。

三.四层框架部分地下室自重为：1、土重 1.8X18=32.4KN/m22、板重 (0.3+0.40)x25=17.5 KN/m23.四层框架梁板：0.15x4x25=15 KN/m24.面层: 0.05x23=1.15 KN/m2总计： Q w=66.05KN/m2>57.5x1.05 KN/m2抗浮满足。

地下室抗浮计算书(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
地下室抗浮计算书
1.基本概况：
本工程抗浮设计水位的绝对高程为，本工程基础底标高，地下室底标高，抗浮计算水头为。

基底尺寸为。

基础形式为筏板基础加止水板，防水板厚度为，底标高为。

2.水浮力计算：
水位以下部分的体积为
V=。

水浮力标准值F=Fk=rV=5058x10=50580 kN
=53109
3.自重计算：
建筑恒荷载标准值：G1k=774143kN
建筑活荷载标准值：G2k=239226 kN
自重总和：Gk=ΣGik=1013369 kN
4.抗浮验算：
自重分项系数取
G===912032 kN
F=53109 kN< G=912032 kN
抗浮验算满足要求。

防水板抗浮计算
1.自重计算：取防水板与上部覆土加权平均重度为20KN/ m3
荷载标准值：G1k==30kN/m2
2.水浮力计算:
水浮力标准值：F== kN/m2
kN/m2
3.抗浮验算：
自重分项系数取
G===27 kN/m2
F=5 kN/m2< G=27kN/m2
抗浮验算满足要求。

2。
