第4章盖梁计算与绘图4.1概述柱式墩台是公路桥梁设计中普遍采用的结构形式，由于跨径、斜度、桥宽、地质、车荷载的变化，很难完全套用现行标准图和通用图。

尤其是盖梁部分，标准化程度低，工作量大，构件配筋复杂，设计人员往往要花费很大精力和时间。

因此迫切需要一套软件帮助设计人员快速准确的完成设计，同时提供设计人员多方案比选，达到优化设计的目的。

盖梁计算与绘图模块就是专门用来计算盖梁的内力，并进行强度和抗裂验算，动态显示弯矩、剪力包络图和裂缝配筋图，完成钢筋构造图的设计。

4.2功能4.2.1计算与绘图共同部分●⑴既可对帽梁单独设计计算，单独绘钢筋构造图；又可设计计算绘图全过程进行。

●⑵适合任意斜交角度的桥墩或桥台盖梁。

●⑶绘制独柱、2柱、3柱、4柱；计算独柱、2柱、3柱…9柱、10柱式盖梁。

●⑷盖梁截面高度等高或悬臂部分变高。

4.2.2计算部分●⑴提供中文计算书一份，包括原始数据和16个不同内容的计算结果表，便于用户备查和复核。

表格内容如下：a:每片上部梁(板)恒载反力表 b:荷载反力和冲击系数表c:梁(板)横向分配系数表 d:活载引起梁(板)支反力表e:上部梁(板)恒载作用截面内力表 f:盖梁自重作用截面内力表g:人群荷载作用内力表 h:挂车荷载作用内力表i:汽车荷载作用内力表 j:各截面单项荷载弯矩表k:各截面单项荷载左剪力表 l:各截面单项荷载右剪力表m:内力合计表(未计入荷载效应提高系数)n:内力组合表(已计入荷载效应提高系数)o:配筋、裂缝计算表 p:箍筋间距计算表●⑵绘制弯矩包络图和计算相应控制截面钢筋根数。

●⑶绘制剪力包络图和计算相应控制截面钢筋根数。

●⑷绘制裂缝配筋图和计算相应控制截面钢筋根数。

●⑸按2环（4肢）、3环（6肢）分别计算箍筋间距。

●⑹活载考虑人群、汽车、验算荷载常用的三种。

汽车荷载包括汽车-10级、汽车-15级、汽车-20级、汽车超-20级、汽车城-A级、汽车城-B级或自定义。

盖梁计算书一、计算说明、参数段家咀互通主线左幅P38-P40、右幅P42-P44、ZK7+348.5滠口高架桥1-10#、K7+295.6滠口高架桥2/3/4/5/7/6/8/9/10#共26个墩位，墩柱直径1.8m，盖梁尺寸为15.45m*1.9m*1.8m，累计26个盖梁，均为双柱一般构造盖梁，采用C35混凝土。

盖梁采用大块定型钢模板施工方法。

侧模板设置横肋：横肋[10槽钢，间距为0.3m，横向加劲楞直接焊接在模板上；竖肋：竖肋[12槽钢，间距为1.00m，且其上安装对拉螺杆。

计算参数：Q235钢强度设计值：抗拉、抗压、抗弯：[σ]=170Mpa，抗剪[σ]=100Mpa二、计算依据和参考资（1）武汉至大悟高速公路武汉至河口段工程段家咀互通主线、ZK7+348.5滠口高架桥和K7+295.6滠口高架桥上构设计图纸；（2）公路桥涵施工技术规范（JTJ041－2011）（3）路桥施工计算手册.人民交通出版社.2002（4）公路桥涵施工技术规范实施手册.人民交通出版社.2002（5）机械工程师手册.机械工业出版社.2004（6）《建筑施工模板安全技术规范》（JGJ 162-2008）三、荷载1、混凝土对模板的侧压力（7）根据《建筑施工模板安全技术规范》（JGJ 162-2008）中提出的采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力，可按下列二式计算，并取二式中的较小值：2/121022.0V t F ββγ=HF γ=式中F 为新浇注混凝土对模板的最大侧压力(2/m kN )γ为钢筋混凝土的重力密度(3/m kN )0t 为新浇注混凝土的初凝时间(h),可按实测确定，或采用经验公式152000+=T t 计算(T 为混凝土的温度℃)，本计算0t 取10h。

V 为混凝土浇注速度(h m /),V 取0.45h m /。

H 为混凝土侧压力计算位置处到新浇注混凝土顶面的总高度(m)，本计算H=1.8m。

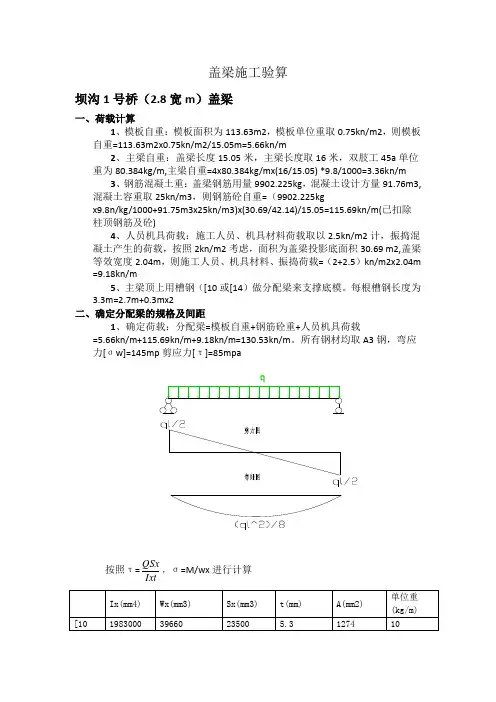

盖梁施工验算坝沟1号桥（2.8宽m ）盖梁一、荷载计算1、模板自重：模板面积为113.63m2，模板单位重取0.75kn/m2，则模板自重=113.63m2x0.75kn/m2/15.05m=5.66kn/m2、主梁自重：盖梁长度15.05米，主梁长度取16米，双肢工45a 单位重为80.384kg/m,主梁自重=4x80.384kg/mx(16/15.05) *9.8/1000=3.36kn/m3、钢筋混凝土重：盖梁钢筋用量9902.225kg ，混凝土设计方量91.76m3,混凝土容重取25kn/m3，则钢筋砼自重=（9902.225kgx9.8n/kg/1000+91.75m3x25kn/m3)x(30.69/42.14)/15.05=115.69kn/m(已扣除柱顶钢筋及砼)4、人员机具荷载：施工人员、机具材料荷载取以2.5kn/m2计，振捣混凝土产生的荷载，按照2kn/m2考虑，面积为盖梁投影底面积30.69 m2,盖梁等效宽度2.04m ，则施工人员、机具材料、振捣荷载=（2+2.5）kn/m2x2.04m =9.18kn/m5、主梁顶上用槽钢（[10或[14）做分配梁来支撑底模。

每根槽钢长度为3.3m=2.7m+0.3mx2二、确定分配梁的规格及间距1、确定荷载：分配梁=模板自重+钢筋砼重+人员机具荷载=5.66kn/m+115.69kn/m+9.18kn/m=130.53kn/m 。

所有钢材均取A3钢，弯应力[σw]=145mp 剪应力[τ]=85mpa按照τ=IxtQSx，σ=M/wx 进行计算2、因此选用[14，间距25cm满足要求，τ=22.915<[τ]=85mpa,σ=136.764<[σw]=145mp,弯应力安全系数较小，施工过程中分配梁间距不应大于25cm。

3、间距25cm槽钢需要45根，因此分配梁荷载=45x3.3mx14.53kg/mx9.8n/kg/15.05m=1.41kn/m三、主梁验算1、主梁承受荷载=130.53kn/m+1.41kn/m=131.94kn/m2、则单侧主梁承受荷载为65.75kn/m3、主梁受力图4、支反力Ra=Rb=65.75*15.05/2=494.77knQmax=ql=65.75kn/m*3.175m=208.76kn,最大剪应力发生在支点处；Mmax =494.77*4.35-65.75*7.525*(7.525/2)= 290.68knm,最大弯矩发生在跨中处。

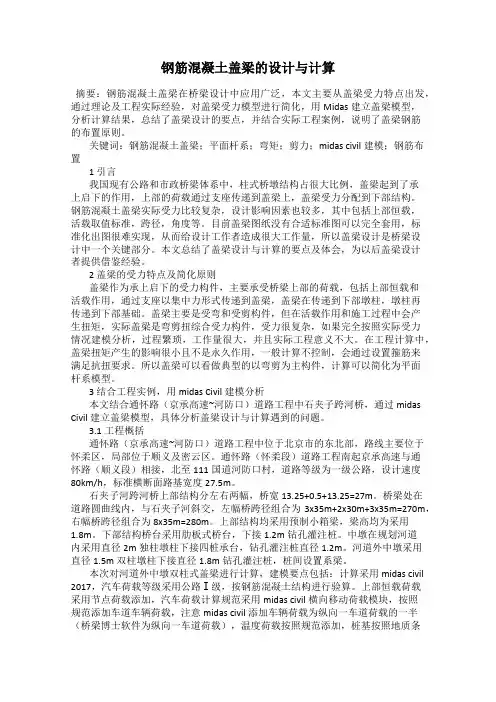

钢筋混凝土盖梁的设计与计算摘要：钢筋混凝土盖梁在桥梁设计中应用广泛，本文主要从盖梁受力特点出发，通过理论及工程实际经验，对盖梁受力模型进行简化，用Midas建立盖梁模型，分析计算结果，总结了盖梁设计的要点，并结合实际工程案例，说明了盖梁钢筋的布置原则。

关键词：钢筋混凝土盖梁；平面杆系；弯矩；剪力；midas civil建模；钢筋布置1 引言我国现有公路和市政桥梁体系中，柱式桥墩结构占很大比例，盖梁起到了承上启下的作用，上部的荷载通过支座传递到盖梁上，盖梁受力分配到下部结构。

钢筋混凝土盖梁实际受力比较复杂，设计影响因素也较多，其中包括上部恒载，活载取值标准，跨径，角度等。

目前盖梁图纸没有合适标准图可以完全套用，标准化出图很难实现，从而给设计工作者造成很大工作量，所以盖梁设计是桥梁设计中一个关键部分。

本文总结了盖梁设计与计算的要点及体会，为以后盖梁设计者提供借鉴经验。

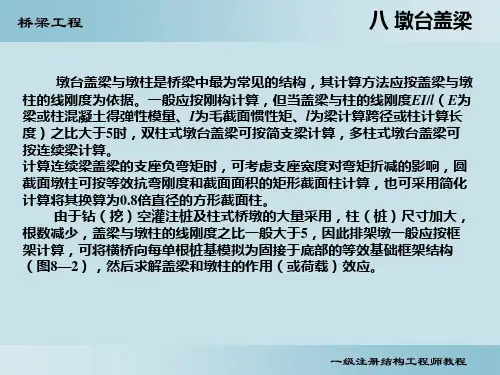

2 盖梁的受力特点及简化原则盖梁作为承上启下的受力构件，主要承受桥梁上部的荷载，包括上部恒载和活载作用，通过支座以集中力形式传递到盖梁，盖梁在传递到下部墩柱，墩柱再传递到下部基础。

盖梁主要是受弯和受剪构件，但在活载作用和施工过程中会产生扭矩，实际盖梁是弯剪扭综合受力构件，受力很复杂，如果完全按照实际受力情况建模分析，过程繁琐，工作量很大，并且实际工程意义不大。

在工程计算中，盖梁扭矩产生的影响很小且不是永久作用，一般计算不控制，会通过设置箍筋来满足抗扭要求。

所以盖梁可以看做典型的以弯剪为主构件，计算可以简化为平面杆系模型。

3 结合工程实例，用midas Civil建模分析本文结合通怀路（京承高速~河防口）道路工程中石夹子跨河桥，通过midas Civil建立盖梁模型，具体分析盖梁设计与计算遇到的问题。

3.1工程概括通怀路（京承高速~河防口）道路工程中位于北京市的东北部，路线主要位于怀柔区，局部位于顺义及密云区。

通怀路（怀柔段）道路工程南起京承高速与通怀路（顺义段）相接，北至111国道河防口村，道路等级为一级公路，设计速度80km/h，标准横断面路基宽度27.5m。

预应力盖梁计算在桥梁建设中，预应力盖梁是一种常见的结构形式，它具有高强度、高刚性和良好的耐久性。

预应力盖梁可以显著提高桥梁的性能，包括抵抗车辆载荷、温度变化和地震等。

为了确保预应力盖梁的结构安全和稳定，进行准确的计算和设计是至关重要的。

预应力盖梁的计算步骤1、确定设计参数首先需要确定预应力盖梁的设计参数，包括跨度、宽度、高度、材料类型、预应力钢绞线的规格和数量等。

这些参数将直接影响结构的性能和成本。

2、建立数学模型根据盖梁的结构特点，建立合适的数学模型。

常用的有限元分析软件如ANSYS、ABAQUS等可以用于模拟盖梁的受力状态和变形情况。

3、施加荷载和边界条件根据桥梁的使用要求和实际工况，施加相应的荷载和边界条件。

例如，车辆载荷、风载荷、温度变化等都需要考虑。

4、计算内力和变形通过有限元分析软件，可以计算出盖梁在不同工况下的内力和变形。

根据计算结果，可以评估结构的强度和稳定性。

5、调整设计根据计算结果，如果结构的强度或稳定性不足，需要对设计进行调整。

例如，改变材料的类型或规格、增加预应力钢绞线的数量等。

重复进行计算和调整，直到得到满意的结果。

6、施工监控在盖梁的施工过程中，需要对关键部位进行监控，以确保施工质量和安全。

监控内容包括变形、应力、温度等参数。

通过实时监测数据，可以及时发现问题并采取相应的措施。

结论预应力盖梁计算是桥梁设计中的重要环节。

通过准确的计算和合理的调整，可以确保预应力盖梁的结构安全和稳定。

施工监控也是保证施工质量的关键措施。

通过这些措施的实施，可以进一步提高桥梁的性能和使用寿命。

预应力盖梁计算书6一、引言预应力盖梁是一种广泛应用于桥梁工程中的结构形式，具有高强度、高刚度、耐久性强等特点。

本计算书旨在为预应力盖梁的设计提供计算依据和指导，以确保其结构安全性和稳定性。

本计算书适用于一般桥梁工程中的预应力盖梁设计，不适用于特殊桥梁或特殊工况下的预应力盖梁设计。

二、计算目的本计算书的主要目的是确定预应力盖梁在承受荷载作用下的内力、位移和应力分布情况，以及评估其结构安全性和稳定性。
